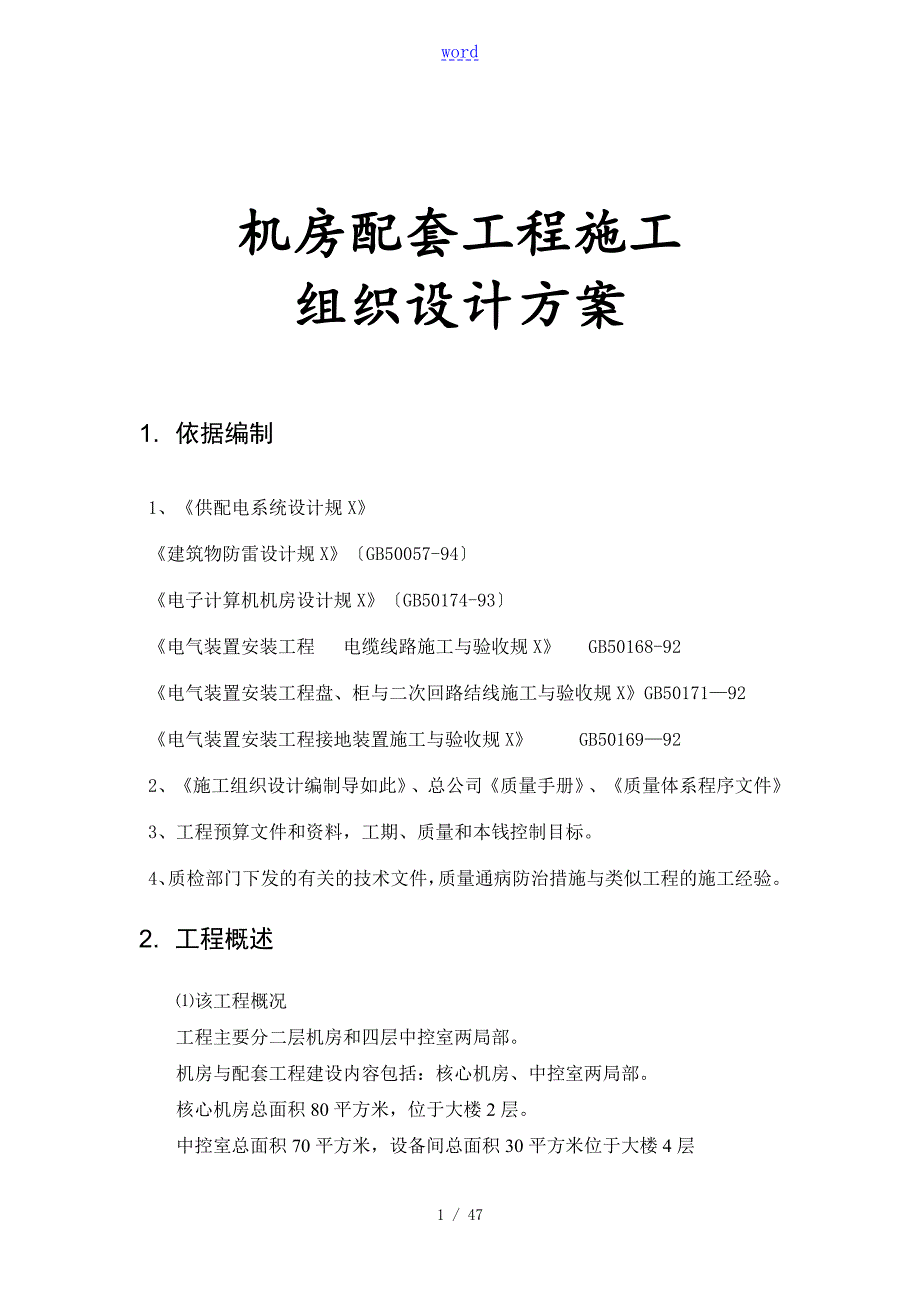

1、word机房配套工程施工组织设计方案1. 依据编制1、供配电系统设计规X建筑物防雷设计规XGB50057-94电子计算机机房设计规XGB50174-93电气装置安装工程 电缆线路施工与验收规X GB50168-92电气装置安装工程盘、柜与二次回路结线施工与验收规XGB5017192电气装置安装工程接地装置施工与验收规X GB50169922、施工组织设计编制导如此、总公司质量手册、质量体系程序文件3、工程预算文件和资料,工期、质量和本钱控制目标。4、质检部门下发的有关的技术文件,质量通病防治措施与类似工程的施工经验。2. 工程概述该工程概况工程主要分二层机房和四层中控室两局部。机房与配套工程建

2、设内容包括:核心机房、中控室两局部。核心机房总面积80平方米,位于大楼2层。中控室总面积70平方米,设备间总面积30平方米位于大楼4层工程包括:二层核心机房具体建设内容如下: 电气系统 防雷系统 空调调节系统 安防系统 综合布线 地板、墙面工程 消防系统 UPS供电系统四层中控室具体建设内容如下: 地板工程 3. 各系统设计内容3.1 电气系统3.1.1 系统概述机房用电负荷为一级负荷,采用 “市电+UPS不连续电源的供电方式。l 供配电系统X围本次电气工程X围为2机房动力设备与UPS设备配电。l 用电负荷估算设备总用电量预计为100千瓦含17千瓦冗余,为后期机房扩展预留。以下示意图作为参考。

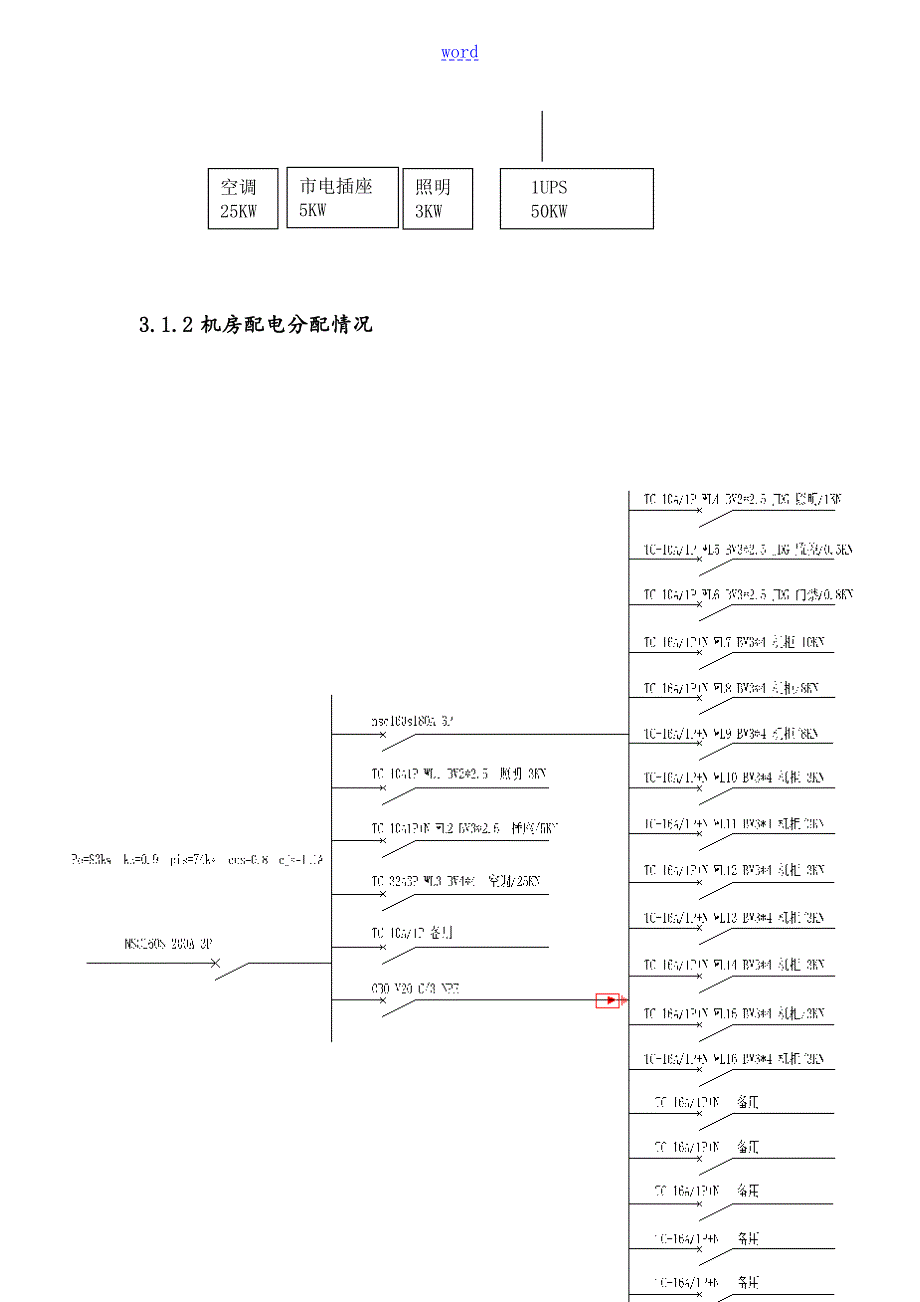

3、中心机房用电总负荷100 KW(含17kw冗余)动力负荷 33 KW设备负荷 50KW市电插座5KW照明3KW空调25KW1UPS50KW3.1.2 机房配电分配情况47 / 473.1.3 机房配电方案如下:本机房区设置一台市电配电柜(内装ups控制系统),安装在机房区内。机房采用三相五线制,一路市电电源经大楼互投柜切换后供机房用电,然后由一台60KVAUPS给主机房设备用电。进线线缆ZR-YJV(4x95MM2+1x50MM2)电缆,引至机房市电配电柜1AT1,机房电源系统设计总容量100KW,可满足机房区需要,并有一定备用容量。机房采用三相五线制独立供电,市电配电柜控制市电辅助负载,供给

4、专用空调、新风系统、排气机等市电用电局部以与UPS电源,且负责主机房内10台机柜、监控台与消防、门禁、应急电源的供电,并预留有六路备用。其它辅助设备(如空调、新风等)由市电直接供给。机房的设备供电、空调供电与照明供电互为独立,其中插座等小容量设备采用树干式供电,大容量设备如此专线供电。机房区市电负荷为精细空调机、新风机、市电插座、UPS系统等; UPS负荷为计算机设备。设备总供电按设备总用量的倍预留。机房插座分为二种:机房区设置不连续负荷插座采用三孔插座、市电维修插座为二三孔组合插座,二者有明显区别以防混用。机房内所有配线均选用阻燃铜芯导线,并实施金属管槽保护、屏蔽。金属管槽且机械强度高具有防

5、鼠、防虫等功能。市电、UPS电源插座用清晰的标志区别开来,方便使用和维护。为保障机房工作人员的安全,维修插座装有漏电开关控制,保正操作人员安全。市电总开关采用施耐德开关配有脱扣线圈,具过负荷、过电流、短路保护。空调、新风、排风机安装消防联动装置,当发生火灾时自动切断电源,防止事故扩散与漫延。为了保证工作人员的安全,在门禁系统加一级消防联动装置,当发生火灾时自动切断电源,门禁处于打开状态,使工作人员能迅速撤离现场。为了保障机房供电系统的安全,防止从线路进入的感应过电压和操作过电压引起的过压,在电源进线端市电开关柜总开关后安装OBO V25-B/3+NPE过电压保护装置一套,作为机房区进线防雷防护

6、在UPS配电柜主开关后安装一组电源防雷器,型号为OBOV20-C/3+NPE做为机房区电源二级防雷保护。以上装置可将产生的过压通过过电压保护器泄到地下,以保护整个机房区供电系统与重要计算机设备与网络系统的安全。3.1.4 UPS配电系统UPS电源系统设一台60KVA主机,系统满负荷半小时电池备份,构成中心机房不连续电源供电系统, UPS电源负载如下:60KVAUPS一台负责现有10台机柜、计算机设备、监控台、消防、门禁等与六个备用回路。计算机房UPS系统配置方案如下:60KVA UPS (三进三出,进380V,出380V)主机,半小时后备电池。需配12V65AH电池32节,32节标准电池柜1

7、个。3.2 机房消防工程本工程核心机房为本工程重要数据集中管理中心,需要特别专业、高度可靠的消防安全系统。核心机房消防系统设计火灾自动报警系统、气体灭火系统。 3.2.1 火灾自动报警系统火灾自动报警/消防联动系统由设在核心机房内的火灾报警控制器联动型、气体灭火控制盘、联动电源组成,负责整个系统的火灾预警、火警与消防指挥调度工作。现场设备包括火灾探测器、紧急启停按钮、放气指示灯、声光警报器等。防护区名称保护区长m保护区宽m保护区高m容积m3核心机房 14M 7M 265 m3火灾自动报警系统配置表序号防护区名称防护区容积m3感烟探测器感温探测器声光报警器放气指示灯紧急启停按钮气体火控制器监控模

8、块1核心机房265 m3810111113.2.2 气体灭火根据国家关于计算机房消防安全的要求,除了要安装报警系统外,必须安装气体灭火系统。机房内部产生火灾的原因也较多,主要有:电线接触不良、静电放电、空调设备的缺欠、雷击、人员操作不当等等。由于机房内设备多为用电设备,本身较为贵重,且由电源引起的火灾采用普通的水喷淋系统只能导致更大的火灾和损失,采用气体灭火系统是最安全的选择七氟丙烷(FM200)是一种无毒、无味的气体,它对生命、财产、环境的没有影响。人可以进入充满气体的地区,因为其没有毒性,对人的生命不造成任何伤害,该气体适应于A类、B类和C类火灾的灭火。FM200为国际通称,国内称七氟丙烷

9、也称HFC-227ea 。保护X围:主机室。位置见如下图设备数量:两台一台放在配电前室为60KG;另一台在配电室为110KG灭火方式:全淹没、管网式FM200洁净气体系统。系统组成:自动报警系统含联动:控制器主机:接收前端设备采集的信号,处理并输出各种命令,是报警系统的核心。感烟探测器:感知火灾发生初期产生烟雾,给主机一个火警信号。感温探测器:感知火灾发生时产生热量,给主机另一个火警信号,当同时收到以上两个信号时,火灾得到确认。钢瓶驱动盘:主机控制器通过它命令气瓶放气。声光讯响器:喷气前提示防护区内人员疏散。放气显示器:提示防护区已经喷气,勿入内。联动控制功能:本灭火装置具有自动、手动、机械

10、应急操作方式,火灾报警控制器可安装于值班室内,当气体灭火控制器接收到任何一防护区内两个独立火灾报警信号时,延时30秒,控制器输出24伏直流电,使灭火剂启动瓶动作,七氟丙烷灭火剂经管网、喷咀施放到相应火灾防护区内,防护区外门灯显亮,防止人员误入,同时控制器接收压力讯号器反响信号,控制器面板喷放指示灯亮。设备安装:控制器主机壁挂米安装,声光讯响器和放气显示器分别安在门的内外。线路采用钢管保护,保证接地良好。防护区要求:气瓶间和防护区设机械排风,防护区的门往外开,防护区的围护结构和门窗耐火极限不少于,允许压强不少于。防护区净高2/3处设泄压口。设计依据:气体自动灭火系统设计规X、火灾自动报警系统设计

11、规X。施工执行气体自动灭火系统施工和验收规X、火灾自动报警系统施工和验收规X。3.3 机房接地具体设计机房接地系统有:交流工作接地、安全保护接地、防雷接地、防静电接地与直流接地系统逻辑接地与其它模拟量信号系统的接地。根据现场的实际情况,本设计在机房区内设一个防静电、防雷环形均压带和一个直流地网,并且交流工作接地N线严禁与其它地线混接。一是交流工作地,在配电柜内设接地端子排,N线采用铜芯绝缘线,该接线端子不能外露;不能与其它接地系统,如直流接地,屏蔽接地,防静电接地等混接;也不能与PE线连接。二是安全保护接地,即机房中所有设备的金属外壳、金属管线与所在建筑物的金属顶棚、龙骨、墙面等构成一体,接到

12、机房环形均压带上,环形均压带接至综合接地极。三是防雷接地,大楼的建筑物防雷系统已由大楼承建商完成。机房内电源防雷与弱电系统防雷由机房公司完成。设计采用在机房内设环形均压带,均压带的引下线接至大楼钢筋主筋综合接地线。电源防雷分一、二、三级,一级防雷由电业部门在大楼配电房总配电柜进线处安装不小于80A的三相电源防雷器。二级防雷即经大楼配电房总配电柜供给中心机房的市电线缆进入机房市电配电柜,母线经空气开关后接一个三相电源防雷器,其接地线接至综合接地排,可直接分流感应雷电流,并防止电磁耦合。三级防雷是主要网络设备采用防雷插排,以防止剩余感应雷电流。弱电系统防雷由于大楼局域网、宽带网主干采用光纤不做防雷

13、处理,语音系统进线由于由电信部门设计施工,故防雷系统由电信部门完成。四是防静电接地,即在机房区做环形均压带,所有金属顶棚、龙骨、墙面、抗静电地板等与设备的金属外壳、金属管线与环形均压带可靠连接。环形均压带安装在防静电地板下靠四周墙体,与保护地有良好的连接,既保证人身设备安全,又给机房内游离电子一个顺畅通路,消除静电。五直流接地系统逻辑接地与其它模拟量信号系统的接地,因网络系统是弱电设备的集成,它的工作需要一个均恒的标准零电位,以消除各种接地系统的引下线带来的不同阻抗,一般只有在接地电阻值小于或等于1欧姆的接地系统中,近似为标准零电位,才能保正机房可靠运行。因贵单位已有小于1欧地极,接线端子排上

14、另引出一根BV95平方电线接至现有小1欧地极上形成一套完整的接地系统。另外在机房区防静电地板下做BV35m2阻燃线缆的逻辑地网,其引下线采用BV95m2与室外直流地极相连接至直流接地极,保证机房中的计算机有一个等电位的工作环境。使计算机系统稳定工作。3.4 机房防雷系统设计本机房电源系统防雷、防浪涌,采用三级防雷与安装环形均压带等措施。设计在大楼总配电柜的总电源输入端并联防雷器一组作为总电源的防浪涌过电压保护与一级防雷由电业部门完成。在机房区市电配电柜电源输入端并联防雷器一组作为机房区的防浪涌过电压保护与二级防雷。对机房区市电配电柜,UPS电源系统防剩余浪涌与感应雷,对机房区市电配电柜的电源输

15、入端装一套德国OBOV20/C+NPE防雷装置,以消除全部剩余浪涌电压与感应雷。防雷器要保持接地良好,接地电阻要在1欧姆以下。OBO V20-C/3+NPE 技术参数: 型 号OBO V20-C/3+NPE标称工作电压 Un230V385V*最大可承受工作电压 UmaxU-max275V350V-385V505V-按VDE0675,Part6标准的分类级别C类额定放电电流上限In(8/20)15KA最大测试的放电电流上限Max40KA(8/20)测试残压上限Ures Is=1KA0.8 KV1.2 KV Is=40KA1.9 KV2.3 KV模块的最大放电电流8/20单模块 双模块40 KA4

16、0 KA75K75 KA持续放电电流IsL(2000us)200A反响时间tA30%阻尘率90% EU4标准过滤网效率为30,以美国Ashrac 52/76, Evrovent 4/5 为规X,阻尘值90EV4标准,安装于机组的回风口,用简易锁夹固定,可方便地从机柜前部取出与放入。过滤器装有压力差动开关,当过滤器堵塞时,微处理器的告警装置装会指示告警。6、加湿器:电极式瑞士NORDMANN(诺曼)蒸汽电极式加湿器,通过直接的电极作用从沸腾的水中产生纯净的水蒸汽,安装于机组的控制局部,与气流分开。具有缺水与自动冲洗保护功能,其优点包括:可选择蒸汽输出,微处理器控制和告警、诊断等。控制系统可使加湿

17、器用于广泛的水源条件与优化排水频度以获得最大的工作效益。7、再加热:管状翅片电加热器采用带不锈钢翅片的镍铬铁合金密封发热元件,三相平衡,工作在黑热状态,加热器分为两级或三级选件控制,每级功率相等,并有超温保护。8、冷凝器:采用高效低噪无级调速控制风机3.6 机房安防系统3.6.1 门禁门禁采用某某Syris的1台NT200门禁控制器和2个感应式读卡器控制2个主机室出入门。监控系统用RS-485总线与门禁控制器通讯,读取其资料,包括刷卡者ID、时间、门编号和方向等。如有必要,还可以进展开门控制。门状态由门磁输出开关量给7053模块采集。当门打开时,门的图标是一个打开的门,反之是一个关闭的门。该系

18、统采用数据库管理,能完成如下工作:使用网络,可连接100个门禁机。通信距离达1100米,可延长至2200米。并可使用调制解调器经专用线路连接数公里以外的门禁机。微机通过网络控制器记录门禁的人员进出情况以与各种报警和设备工作情况。在微机上可以查看网络中门禁机的运行状况,如果出现门禁机被破坏、门超过规定时间未关闭、门被非法打开、网络通信失败将在微机上显示并用声音报警,同时微机记录上述报警情况。在微机上可以查询出入门记录钥匙号、持卡人某某、出入门时间以与出门或入门标志和进出的门名称,同时可以显示进出门禁人员的照片。并可以查询未被授权的卡和未登录的卡在读卡头上的读卡记录。在微机上可以查询警报和运行记录

19、使用微机可以对网络中门禁机工作参数进展设置、修改或删除,这些参数包括:允许入门的卡号、入门权限、入门权限时间、门禁机内部的时间和日期、门安全检测功能、开门后的报警延迟时间与门定时开启不锁时间等等。可以使用微机通过网络遥控开门。设置网络工作参数和用户资料需要输入口令,用户可以自行修改口令。可利用门禁记录兼作考勤之用。3.6.2 闭路监控系统在机房不同位置不同角度安装4个摄像头,用一台四路视频硬盘摄像机输出的4路视频信号,4路视频信号可以分别在屏幕的不同位置显示,也可以4路图象单路全屏循环显示。监控系统可以选择24小时连续录像,也可以选择报警录像。24小时录像方式的数据量很大,要求比拟大的硬盘空

20、间,硬盘满了以后会把原来的数据覆盖。以250MB/小时计算,1个1000G的硬盘可以保存4路3045天左右的录像。如果把监控系统设为警戒模式,如此只有当系统监测到图象画面变化或有人移动时才自动录像,这样可以节约大量的磁盘空间,也方便以后查询。3.6.3 报警系统灭火系统在烟感与温感探测器同时报警时启动火灾报警,强切机房动力电源,同时启动灭火装置,中控室显示报警门禁系统直接与中控室消防报警系统联机,当发生火灾,消防联动系统启动,强切电源,门禁系统打开大门;门开启状态在中控室终端实时显示。Ups系统加装程序卡,中控室终端实时显示ups工作状态,设备出现故障出现报警显示精细空调系统自带程序,可以直接

21、与中控室终端联机,实时显示ups工作状态,设备出现故障出现报警显示3.7 机房布线3.7.1 机房布线工程内容机房的布线工程包括通信系统综合布线与动力布线。核心机房内布线采用易维护与管理的上走线方式和便于隐蔽的地下走线方式,上走线采用金属线管,主要用于顶部照明线路,将强电线路与弱电线路保持标准的间距,同时留有扩展余地,下走线在金属桥架中敷设。与机柜连接的通信系统布线与动力布线主要采用下走线方式。 设备配电线路选用阻燃聚氯乙烯绝缘铜芯电缆。设备电源动力布线方式采用放射式布线,采用下走线方式,沿梯形桥架敷设动力和照明布线。动力配电线路选用ZR-YJV4*95+1*50 阻燃聚氯乙烯绝缘铜芯电缆,采

22、用上走线,敷设桥架内。墙壁维修插座线路选用阻燃聚氯乙烯绝缘铜芯电线,敷设在镀锌钢管内;照明配电线路,选用阻燃聚氯乙烯绝缘铜芯线,敷设在金属电线管内,末端穿20MM金属软管保护。通信系统综合布线采用下走线方式,六类线敷设桥架内,桥架架空距地100mmUPS电源插座选择有色面板,与市电白插座区别。监控放在一层中控室。3.7.2 桥架与管路配置强、弱电桥架与管路分别设置,不混用。核心机房强电的干线桥架尺寸:200*100mm ; 核心机房弱电的干线桥架尺寸:200*100mm,支线桥架尺寸:100*50mm,槽底距地尺寸100mm除核心机房外,其余房间弱电的干线桥架尺寸,支线桥架尺寸,安装于墙内和地

23、板上100mm架空。桥架要横平竖直,间距均等,跨度符合规X要求。布线管路,采用规格为DG20镀锌金属管。3.8 机房地面墙面工程根据本工程机房建设要求,并结合上述设计原如此,本着安全、可靠、经济、美观和环保节能的原如此,设计对机房平面进展了功能区划。主机房:是整个机房的重点区域,是保证网络系统正常运行的重要场所。主要放置10台机柜、机房专用空调一台、市电柜、UPS柜各一个,60KVAUPS一台与一个电池柜。1、墙壁抹灰时符合高级抹灰的要求,粉刷不易脱落涂料2、铺设活动地板。活动地板符合现行国家标准计算机机房用活动地板技术条件的要求。敷设高度300mm。3、活动地板下的地面和四壁装饰,采用水泥砂

24、浆抹灰,粉刷渗透性与附着力特强防静电环氧漆。当活动地板下的空间为静压箱时,四壁与地面均选用不起尘、不易积灰、易于清洁。4、 主机房和根本工作间的内门、观察窗、管线穿墙等的接缝处,均采取密封措施。5、 电子计算机机房室内色调淡雅柔和。6、 当主机房内设有用水设备时,采取有效的防止给排水漫溢和渗漏的措施。3.8.1 地面工程“通路牌无边全钢抗静电地板地板高度为30cm在主机室选用全钢抗静电地板,除了能够有效的防止静电的产生,同时也为布设的繁杂的强弱电线缆、插座、信息点、地网等创造一个空间,这样既保证了地下管线的正常敷设,又使地板外表干净利落,有条不紊。同时由于全钢抗静电地板固有的机械强度、导电性能

25、等,又可以保证其面上设备人员的安全。随着科技水平的提高,抗静电地板外表贴图形式越来越多,也越来越大方漂亮整洁清晰。置身于其上会给人一定的舒适感。“通路牌无边全钢抗静电地板规格尺寸为600mmX600mmX35mm,该地板特点为:1地板机械性能高;2承载力大;3防火性能好;4外表静电喷塑、柔光,耐磨、防蚀;5地板外表粘贴装饰板,耐磨性与抗静电性能优良;6抗污染、便于清洗;7造型美观,装饰性强;8组装灵活、互换性好;9维修方便,经久耐用。抗静电地板性能指标结合表项目性能指标冬季系统电阻值108支架承载能力4447N/25mm2防火指标氧指数32%挠度1500kg时1.5mm集中荷载4447N/25

26、mm2流动载荷4447N/25mm2上述各指标完全符合“计算机机房用活动地板技术条件GB6650-86中各项质量要求。3.8.2 门窗工程1、主机室入口门M-1为双开不锈钢防火门,内径规格15002100mm。安装门禁一套。2、主机室配电间入口门不锈钢玻璃门,内径规格12002100mm。安装门禁一套3.9 照明灯位分部位置见详图本设计机房区照明配电箱采用某某基业箱体,安装在机房大门右侧。照明灯箱采用某某产松业牌无眩光格栅灯箱,规格:300X1200mm、灯管采用菲利浦牌,并采用高频电压电子镇流器。8组格栅灯规格:3*36W;具有良好节电效果,机房区照度达350Lx,应急灯照度达到46.5LX

27、正常时应急照明灯箱由市电供电,当停电自动切换UPS供电,市电恢复时又自动切换到市电供电,消房疏散指示灯照度大于5LX,完全达到机房要求。3.10 电气主要设备与选型3.10.1 配电开关和柜体系统 (见配电柜系统图)电气开关选用国际弛名的梅兰日兰产品,该产品耐冲击能力强,性能稳定可靠,售后服务体系完善,应用领域广。配电柜体选用某某基业产品,柜体为象牙白色外观典雅,内部布局合理,箱面带门锁保护,具有明显的防鼠、防虫、防误碰效果。3.10.2 配电插座和管线系统市电维修插座采用奇胜10A二、三极插座,UPS电源插座采用奇胜三极16A插座,机柜插座安装在架空活动地板下,配线由输出配电柜经镀锌金属线

28、管引到机房各处。低压配电线全部采用符合国家标准的正规厂家生产的阻燃塑料铜芯电缆电线。照明与辅助插座采用镀锌钢管穿塑铜线,通过镀锌金属线槽管敷设到端口。计算机负载配电线路按国标并留有余量。3.10.3 照明灯具本设计机房区照明配电箱采用某某基业箱体,安装在机房大门右侧。照明灯箱采用某某产松业牌无眩光格栅灯箱,规格:600X1200mm、灯管采用菲利浦牌,并采用高频电压电子镇流器。规格:3*36W;3.10.4 UPS设备山特3C3-60KS-ISO根本参数UPS类型在线式UPSUPS额定容量60KVAUPS电源效率95%电池类型外接电池标后备时间由所配电池容量而定山特3C3-60KS-ISO输出

29、输入输出电压380/2201%V输出电压频率X围500.1%Hz输入电压380(1+20%/-25%)V输入电压频率X围505%Hz山特3C3-60KS-ISO其他参数噪音60dBA山特3C3-60KS-ISO外观参数尺寸8356731550重量4504. 施工准备开工前,项目组织工程交底,技术员、质检员、统计员、材料员各职能班长都熟悉图纸设计和根本情况,掌握本工程的质量以与重点所在。4.1 施工准备工作建立工程组织管理机构4.2 施工技术准备一、施工进度控制措施 (施工进度表如下a、建立进度实施和组织系统,制定进度控制工作进度,落实各层次进度控制的人员,具体任务和工作职责。b、合同措施:各种

30、材料进场均以合同的形成进展制约,保证材料的使用要求,确保工程进度按计划实施。c、技术措施:采用加快施工进度的技术方法,以确保按期竣工。d、建立监测、分析、调整、反响进度实施过程的信息流动程序和信息管理工作制度,以实现连续的动态的全过程的进度控制。二、施工质量控制措施a、建立健全施工质量体系,实行全面质量管理。b、确定分项工程质量控制点,通过班组自检、互检、上下道工序交接检专检以与隐蔽工程的专检,与时掌握质量动态,实行重点控制。c、跟踪监控施工质量的措施,采用报验方式层层控制,确保工程控制质量。三、工程本钱控制措施a、制定本钱实施、组织、核算、分析、跟踪目标,分解本钱控制目标,确定项工程施工本钱

31、控制标准。b、加强工程本钱有效控制,通过事先交底和班组技术质量培训教育,减少返工,减少损失,在保证工程质量的前提下,合理使用工料,并降到定额水平以下。c、健全材料验收制度保证质量,控制劣质材料额外损失。实行全员参与,全过程控制,积极地履行合同条件,与时交工,并与时结算价款,以加快工程资金周转。d、通过检查本钱计划的完成情况,控制本钱费用。e、加强技术管理,杜绝返工,减少浪费、损失,采用新技术、新工艺推进增产节约。f、合理安排工序,防止待料窝工。加强材料的节约与综合利用,实行限额领料,降低材料本钱。四、工程防护措施a、安装好的管道不得用作支撑或放脚手板,不得踏压,其支架不得作为其他用途的受力点。

32、b、安装好的管道用塑料布或其他保护层包缠,以免划伤或污染管体。c、阀门的手轮在安装时卸下,交工前统一安装好。d、预留管口要随时封堵,防止掉进杂物造成管路堵塞。4.3 劳动组织准备一、建立工作班组a、施工所需班组在原项目已组建完毕,根据施工进度和劳动力需要量计划陆续进场。b、班组内加强管理,合理调整技术等级比例,优化劳动组合。二、劳动力培训工作a、根据工程施工的需要,加强劳动力控制力度,对于新工人上岗前一定要经过培训,并经考核合格后方可上岗,而对特殊工种不仅要进展上岗培训还要定期持证上岗。b、上岗培训包括规章制度,安全施工操作技术和精神文明等,并定期组织工人学习,以各种制度深入人心,强化工人自能

33、力。4、施工物资准备a、本工程施工物资根据 工程预算与资源需要计划,由材料员采购,做好材料施工机具等物资的准备工作,配合施工进度陆续进场。b、开工前,根据现场条件和工程特点有施工进度计划、网络图,确定材料机具的需要量计划,根据工程开工情况与时组织货源,办理要购手续,安排运输和贮备、满足连续施工的需要。c、严格按照计划组织建筑材料进场,并按规定位置堆放。5、施工现场准备a、去除现场障碍物,拆除旧地板。 b、做好成品保护 c 测量好线路路由6、雨季施工准备根据工程施工周期和季节情况,做好雨季施工所需材料,防护用品的准备,保证施工工期,质量和安全等工作的持续有效的开展。5. 施工方法1、施工顺序本工

34、程施工顺序为地下、后地上,先敷管后器具的顺序安装,配合装饰逐步穿插进展施工。2、施工段的划分根据实际情况,本工程依层划分施工段。3、操作工艺一、电气暗配管与管内穿线电气配管必须密切配合土建施工,将管线按设计要求敷设到位,绑扎结实。管线与灯具位置符合设计要求,在模板上弹线定位,确保位置准确,配管在混凝土内必须有足够的保护层。浇灌混凝土时设专人看护配管,以防管线位移或混凝土灌入接线盒,在砖墙上敷管时,随墙埋管,配管完成后,先清理接线盒内杂物并试穿铁丝顺拉,看其管路是否畅通,管路清理完成后将管口封堵。1电气配管a、暗配管的电线管路宜沿最近的路线敷设,并尽减少弯曲。埋入墙内或混凝土内的管子,离外表的净

35、距不小于15 mm,本工程配管采用丝扣连接。管路长度每超过30m无弯曲时,超过20m有一个弯曲时,超过15m有两个弯曲时,超过8m有三个弯曲时,中间增设接线盒以便穿线。根据设计图要求,在砖墙确定盒、箱位置进展弹线定位,按弹出的水平线用小线和水平尺测量出盒、箱准确位置并标出尺寸。根据设计图灯位要求,在现浇混凝土楼板上,进展测量后,标注出灯头盒、风扇的准确位置尺寸。砖墙预留盒、箱孔洞:根据设计图规定的盒、箱预留具体位置,随土建砌体电工配合施工,在约300mm处预留出进入盒、箱的管子长度,将管子甩在盒、箱预留孔外,管端头堵好,等待最后一管一孔的进盒、箱稳埋完毕。砖墙剔洞稳埋盒、箱在接短管:按弹出的水

36、平线,对照设计图找出盒箱的准确位置,然后剔洞,所剔孔洞比盒、箱少大一些,洞剔好后先用水把洞内四壁浇湿,并将洞中杂物清理干净,依照管路走向敲掉盒子的敲落孔,在用高标号水泥砂浆填入洞内将盒、箱稳端正,待水泥砂浆凝固后,再接短管入盒、箱。管路连接:5钢管采用螺纹连接,套丝不得有乱扣现象。管箍必须使用通丝管箍,上好管箍后,管口对严,外露丝为23扣,螺纹外表光滑,无缺损。半硬质塑料管采用插入法连接,连接处结合面涂专用胶合剂,接口结实密封。管路垂直或水平敷设时,每隔1m距离有一个固定点,在弯曲部位以圆弧中心点为始点距两端300500mm处加一个固定点。镀锌钢管与盒箱连接时采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣,管口锉光滑平整,接头结实严密。暗配管宜沿最近的路线敷设,并减少弯曲,埋入墙或混凝土内的管子离外表净距离不小于15mm。管进盒、箱连接:盒、箱开孔整齐与管径相吻合,要求一管一孔,不得开长孔,铁制接线盒、箱严
