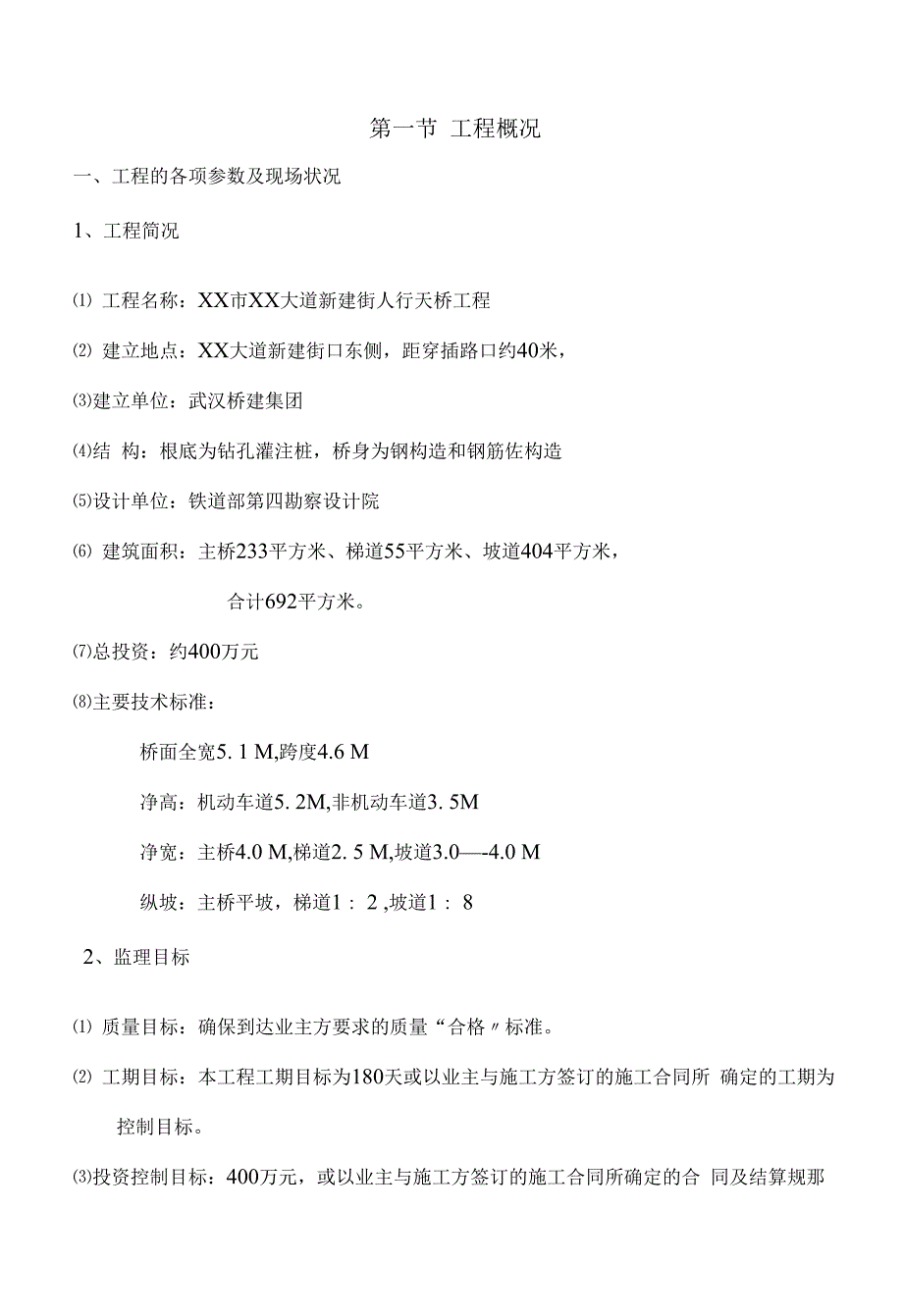

1、第一节 工程概况一、工程的各项参数及现场状况1、工程简况 工程名称：XX市XX大道新建街人行天桥工程 建立地点：XX大道新建街口东侧，距穿插路口约40米，建立单位：武汉桥建集团结 构：根底为钻孔灌注桩，桥身为钢构造和钢筋佐构造设计单位：铁道部第四勘察设计院 建筑面积：主桥233平方米、梯道55平方米、坡道404平方米，合计692平方米。总投资：约400万元主要技术标准：桥面全宽5. 1 M,跨度4.6 M净高：机动车道5. 2M,非机动车道3. 5M净宽：主桥4.0 M,梯道2. 5 M,坡道3.0-4.0 M纵坡：主桥平坡，梯道1： 2 ,坡道1： 82、监理目标 质量目标：确保到达业主方要

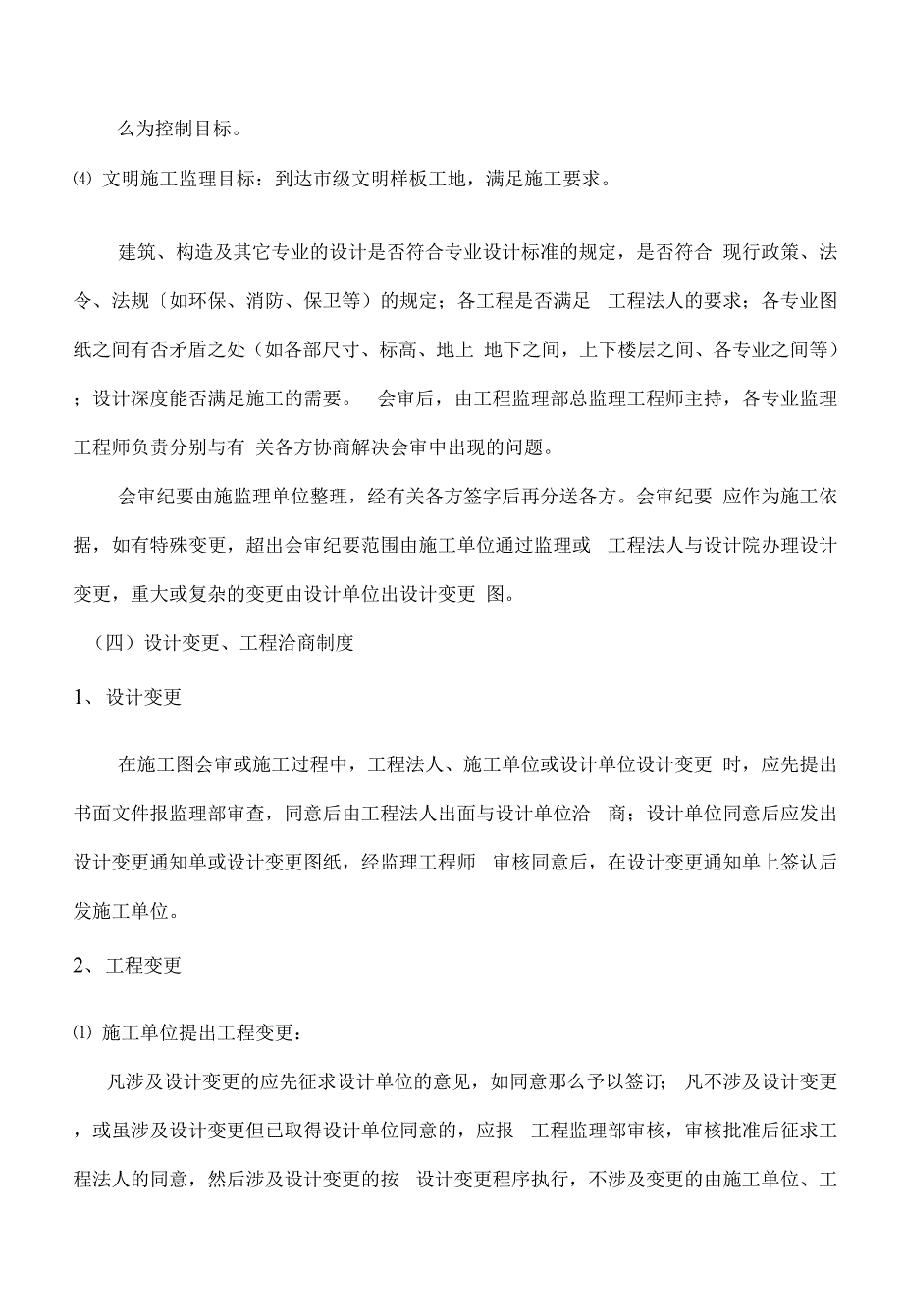

2、求的质量“合格标准。 工期目标：本工程工期目标为180天或以业主与施工方签订的施工合同所 确定的工期为控制目标。投资控制目标：400万元，或以业主与施工方签订的施工合同所确定的合 同及结算规那么为控制目标。 文明施工监理目标：到达市级文明样板工地，满足施工要求。建筑、构造及其它专业的设计是否符合专业设计标准的规定，是否符合 现行政策、法令、法规如环保、消防、保卫等）的规定；各工程是否满足 工程法人的要求；各专业图纸之间有否矛盾之处（如各部尺寸、标高、地上 地下之间，上下楼层之间、各专业之间等）；设计深度能否满足施工的需要。 会审后，由工程监理部总监理工程师主持，各专业监理工程师负责分别与有 关
3、各方协商解决会审中出现的问题。会审纪要由施监理单位整理，经有关各方签字后再分送各方。会审纪要 应作为施工依据，如有特殊变更，超出会审纪要范围由施工单位通过监理或 工程法人与设计院办理设计变更，重大或复杂的变更由设计单位出设计变更 图。（四）设计变更、工程洽商制度1、设计变更在施工图会审或施工过程中，工程法人、施工单位或设计单位设计变更 时，应先提出书面文件报监理部审查，同意后由工程法人出面与设计单位洽 商；设计单位同意后应发出设计变更通知单或设计变更图纸，经监理工程师 审核同意后，在设计变更通知单上签认后发施工单位。2、工程变更 施工单位提出工程变更：凡涉及设计变更的应先征求设计单位的意见，如

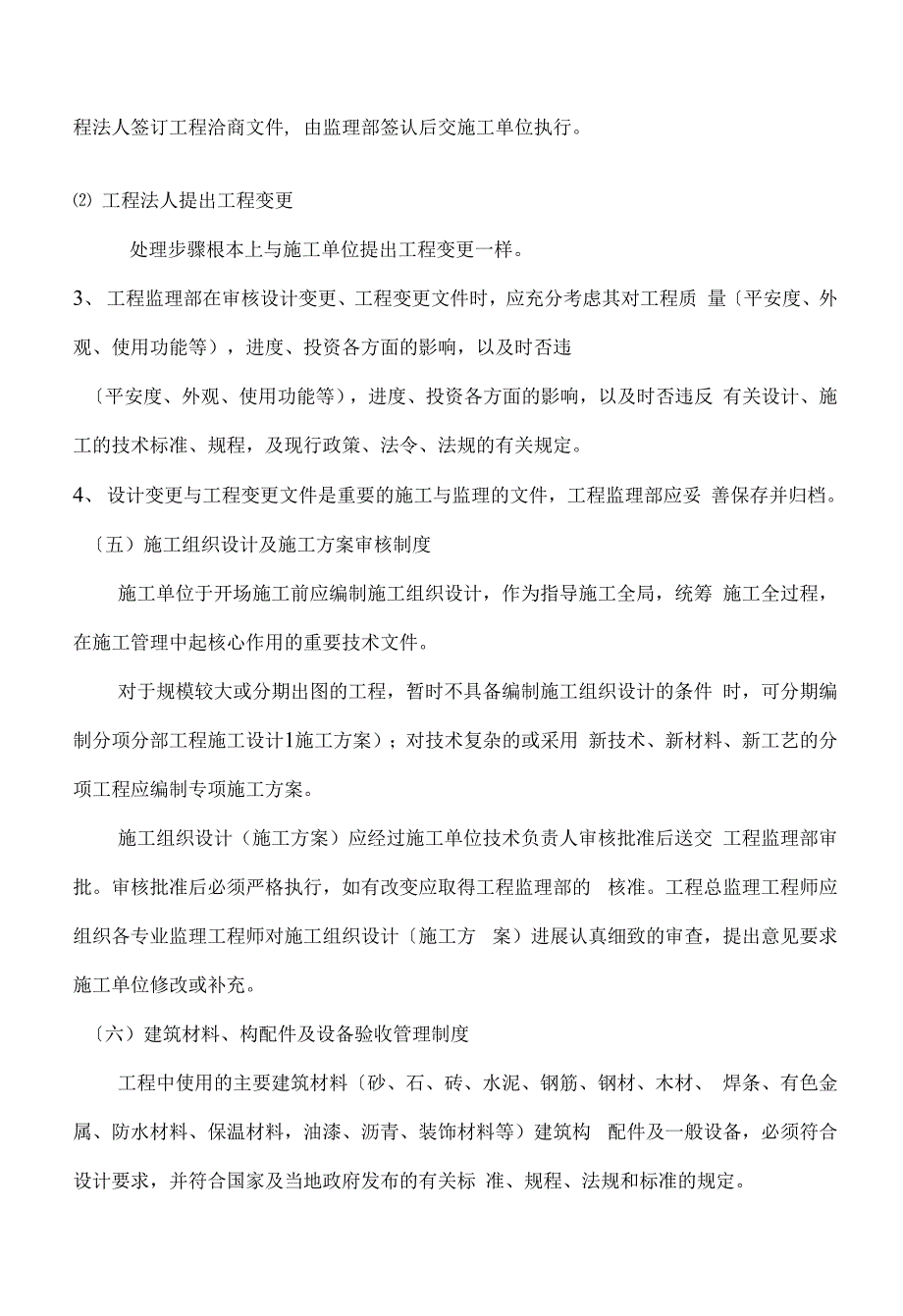

4、同意那么予以签订； 凡不涉及设计变更，或虽涉及设计变更但已取得设计单位同意的，应报 工程监理部审核，审核批准后征求工程法人的同意，然后涉及设计变更的按 设计变更程序执行，不涉及变更的由施工单位、工程法人签订工程洽商文件, 由监理部签认后交施工单位执行。 工程法人提出工程变更处理步骤根本上与施工单位提出工程变更一样。3、工程监理部在审核设计变更、工程变更文件时，应充分考虑其对工程质 量平安度、外观、使用功能等），进度、投资各方面的影响，以及时否违平安度、外观、使用功能等），进度、投资各方面的影响，以及时否违反 有关设计、施工的技术标准、规程，及现行政策、法令、法规的有关规定。4、设计变更与工程变
5、更文件是重要的施工与监理的文件，工程监理部应妥 善保存并归档。五）施工组织设计及施工方案审核制度施工单位于开场施工前应编制施工组织设计，作为指导施工全局，统筹 施工全过程，在施工管理中起核心作用的重要技术文件。对于规模较大或分期出图的工程，暂时不具备编制施工组织设计的条件 时，可分期编制分项分部工程施工设计1施工方案）；对技术复杂的或采用 新技术、新材料、新工艺的分项工程应编制专项施工方案。施工组织设计（施工方案）应经过施工单位技术负责人审核批准后送交 工程监理部审批。审核批准后必须严格执行，如有改变应取得工程监理部的 核准。工程总监理工程师应组织各专业监理工程师对施工组织设计施工方 案）进展
6、认真细致的审查，提出意见要求施工单位修改或补充。六）建筑材料、构配件及设备验收管理制度工程中使用的主要建筑材料砂、石、砖、水泥、钢筋、钢材、木材、 焊条、有色金属、防水材料、保温材料，油漆、沥青、装饰材料等）建筑构 配件及一般设备，必须符合设计要求，并符合国家及当地政府发布的有关标 准、规程、法规和标准的规定。建筑原材料、构配件及一般设备进入施工现场时，必须具备出厂合格证, 材质和性能试验单，有些材料（如水泥、钢筋等）还应具备复试合格证明单, 否那么不得使用于工程。七）工程隐检、预检及分项分部工程验收制度工程隐检、预检及分项分部工程的验收，是保证工程质量到达合格要求 的必要步骤，监理人员必须高
7、度重视，并严肃对待，要做到一丝不苟。一般的隐预检工作可由监理员或专业监理工程师进展，重要的隐预检工 作必须由专业监理工程师参加。一般的分项工程验收由专业监理工程师负责 进展，分部工程及重要的分项工程验收必须由总监理工程师参加并主持。隐、预检及分部、分项工程验收的依据。施工图纸及其说明文件包括设计变更、工程变更文件）；有关的技术标准、规程、标准及法规文件；分局部项工程质量验评材料；有关的施工及验收技术报表及资料。（八）旁站监理工作制度在工程开工前，编制监理规划。明确旁站监理的范围、内容（如土方回 填、混凝土灌注桩浇筑、防水混凝土、梁柱接点钢筋隐蔽过程、混凝土浇筑、 预应力张拉等）、程序和旁站监理
8、人员职责等。旁站监理人员应当认真履行职责，对需要实施旁站监理的关键部位、关 键工序在施工现场跟班监视，及时发现和处理旁站监理过程中出现的质量问 题，如实准确地做好旁站监理记录。凡旁站监理人员和施工企业现场质检人 员未在旁站监理记录上签字的，不得进展下一道工序施工。旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的 重要依据。对于需要旁站监理的关键部位、关键工序施工，凡没有实施旁站 监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文 件上签字。4、旁站监理人员的主要任务是：检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机 械、建筑材料准备情况；在现场跟班监视
9、关键部位、关键工序的施工执行施工方案以及工程建立 强制性标准情况。核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等, 并可在现场监视施工企业进展检验或者委托具有资格的第三方进展复验；做好旁站监理记录和监理日记，在该旁站工作完毕后，及时将旁站记录 交监理部存档，以使随时调阅。5、旁站监理人员实施旁站监理时，发现施工企业有违反工程建立强制性标 准行为的，有仅责令施工企业立即整改；发现其施工活动已经或者可能危 及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监理 工程师下达局部暂停施工指令或者采取其他应急措施。(九)工程工程?监理月报?编制制度1、正在监理的工程工程，每月应
10、编制？监理月报?报送工程法人及有关部门。?监理月报？的作用有：(1) 向工程法人通报本工程工程本月份各方面的进展；(2) 向工程法人汇报工程监理部本月份作了哪些工作，收到了什么效果；(3) 工程监理部向监理公司领导汇报本月份在工程进度控制、质量控制、 投资控制、合同管理、信息管理及协调建立各方之间的各种关系之中所作的工作，存在的问题及其经历教训。2、工程监理部通过编制月报总结本月份工作，为下一阶段工作订出方案。3、？监理月报？的编制应由总监理工程师指定专人负责，各专业监理工程师分工负责本专业或职务分工局部的编写，总监理工程师负责审阅把关。全组人员共同动手，分工协作，按时编制完成。并应注意月报的
11、完整真实性; 有分析、有比拟、有总结、有展望。4、原那么上规定每月30日前各项监理部将月报交公司和工程法人。5、？监理月报？的内容见武汉监理统一用表。（十）监理资料的管理与归档制度监理资料管理与归档工作是监理工作的内业管理的最重要局部，各工程 监理组都应逐步走向科学化、标准化、标准化。工程监理组的监理资料工作由总监理工程师负总责，各专业监理工程师 分工负责，由总监理工程师指定人员专任或兼任资料管理员实际管理责任。各监理人员应随着工程的进展不断积累监理资料，并认真进展整理和编 审，于工程竣工后形成一套完整的监理档案，移交给公司资料室保管备查。（十一）工程竣工验收制度单位工程全部工程工程施工完毕后
12、由承包单位填报?工程竣工报验单？ 并自验合格资料报工程监理部。由总监理工程师组织承包单位进展预验收。假设存在问题待解决后合 格，那么签署?工程竣工报验单?报工程法人。由总监理工程师组织专业监理工程师写出？工程施工质量评估报告?报 业主。由工程法人组织工程监理部、承包单位、设计单位、质监站共同进展竣工验收。竣工验收的依据：（1）工程法人上级主管部门对本工程的审核批文件；2）全部施工图纸及说明文件；（3）工程设计变更及洽商文件；（4）机械设备的技术说明书；（5）有关的现行建筑安装工程技术标准、规程、标准及有关法规文件；（6）国家统一的?建筑工程施工质量验收统一标准？。竣工验收的先决条件：（1）土建
13、工程己完成；房屋附属的水、暖、电、卫工程己经完成；室外管 网、线路已经接通；并且水、暖、电气线路已通，到达使用条件；（2）各种施工技术资料、武建管字1999380号文件规定的各种涉及监理 工程师的报表资料已经准备齐全；（3）根据xx市城建档管理部门的规定和要求，本工程的竣工档案已经备 齐，并经城建档案管理部门初步验收合格。（4）承包单位己对报竣工工程进展自检、自评，并修正了工程缺陷，到达 了合格。并且经过施工单位上级主管部门（必须具有法人资料）验收 合格；（5）承包单位已提出竣工报验申请。验收步骤核查工程质量的保证资料“质量保证资料核查表并作好记录。资料工程应齐备无遗漏；资料内容符合设计要求及
14、国家、当地政府发布的标准、规程与标准；各项资料到达完整、真实、准确；核查分局部项工程的质量评定是否符合国家?建筑工程施工质量验收统 一标准?的有关规定。检验批、分项工程的划分是否符合标准，检查点数量是否符合规定，子 项是否齐全，评定是否及时，有无虚假或后补情况；检查分项工程质量验收记录内容是否齐全，保证工程材质内容与质量保 证资料是否相符，各种试验、实测数据是否填入，评定结论是否确切，签字 是否齐全。经返工修整的分项工程是否己重新评定，评定等级是否符合要求。分项工程划分是否符合规定，所含分项工程是否齐全无遗漏，等级评定 是否符合标准，签字是否齐全，评定的质量等级已整理汇总。工程观感检查“单位工
15、程观感质量检查记录）检查内容见“单位工程观感质量检查记录，为防止个人水平不一，应 有三个以上同时评定：等级标准的评定见有关标准。“检验批质量验收记录，“分项工程质量验收记录，“分部（子分部） 工程质量验收记录，“单位（子单位）工程质量控制资料核查记录，“单 位工程观感质量检查记录，“单位（子单位）工程平安和功能检验资料核 查及主要功能抽查记录，“单位子单位）工程质量验收记录分别见?建 筑工程施工质量验收统一标准（GB50300-2001） ?中的附录。最后工程法人签署“单位子单位）工程质量竣工验收记录，为报竣 工程评定等级，然后由施工单位填报“工程质量竣工备案表请质量监视部 门备案。质量监视部
16、门核验合格后发给“工程备案证，工程可投入使用并 进展竣工结算。总监理工程师签发“工程竣工移交证书。施工阶段监理工作完毕，施 工单位向工程法人移交竣工工程，工程进入保修阶段。十二)工程事故处理制度工程发生事故后，按事故严重程度，可分为三级处理：(1) 一般质量问题施工单位应立即在8小时内)向工程监理部提交书面报告，由施工、 工程法人、监理单位共同进展调查，提出处理方案并且交设计单位研究，同 意后出设计文件，由工程监理部进展审查，并征求工程法人同意后，收施工 单位实施，工程监理部监视执行。(2) 一般工程事故根据建立部1989)第3号令?工程建立重大事故报告和调查程度的规 定?及建立部(90)建工
17、字第55号关于?工程建立重大事故报告和调查程 序的规定?有关问题的说明)的有关规定，凡造成重伤2人以下，直接损失 在10万元以下，5000元以上为一般质量事故。事故发生后施工单位应立即 在8小时内)报告工程监理部，工程监理部应立即通知工程法人，监理公 司有关主要领导(36小时内报出书面报告)，必要时工程法人还应通知劳动、 保卫、检察各有关主管部门，以及设计单位，各方共同组织调查，提出处理 方案。对于工程问题的处理同一般的质量问题，关于对伤亡人员的处理，监 理组原那么上不介入。(3) 重大工程事故重大事故有人员伤亡，直接损失在10万元以上)应按建立部1989) 第3号令的规定处理。如事故非常严重
18、需要局部或全部停工时，按工程停工，复工程序执行。（十三）工程监理总结制度为总结经历，提高监理工作水平，在工程监理工作完成至一定阶段或全 部完成后，以及对某项重要问题处理完毕以后，工程监理部均应编写总结材 料报公司（根据需要可周时报送各有关单位），并归入监理档案。阶段及竣工监理工作总结的主要内容有：工程施工及监理概况：关于工程进度控制、质量控制、投资控制的情况；关于工程信息管理，合同管理、资料管理及协调建立各方之间关系情况；对工程材料、设备质量控制的情况；监理工作执行中存在的问题及如何改良的建议；其它；结论。对专项问题的总结内容，视问题的具体情况而定，但应包括问题具体情 况，处理经过，经历及教
19、训，改良的建议等。各项总结由工程监理组总监理工程师组织监理组有关人员编写，总监理 工程师审核签发，并归入监理档案。各项总结必须内容真实，实事求是，抓住问题实质，有相当的技术水平， 文字简洁、有理论、有分析、有经历、有改良。第三节质量控制一、质量控制的目标1、质量控制的总目标本工程质量控制的目标是：通过对施工准备阶段、施工阶段、竣工验收阶 段及保修阶段进展全过程控制；通过对参加施工单位和人员的资质的把关和审 查；通过对建筑及施工材料和设备、施工机械和机具的检验；通过对施工方案 和方法、施工环境实施全面控制，到达监理合同要求和有关规定的预期质量目 标。我公司保证到达业主方要求的“合格，力争达XX市
20、优质工程，并争创 黄鹤杯奖，且与施工单位的承包合同的质量要求一致。2、质量控制目标的分解根据本工程质量总目标及本工程的实际情况，主要分局部项工程的质量目标分解如下:序号分部质量控制目标分项质量控制目标分部质量控制 目标子分部或分项质量控制目标1根底优良成孔 钢筋笼 碎灌注合格70 %的分项工程达 到优良2主体构造优良模板 钢筋钢构造70%的分项工程达 到优良3桥面工程优良I1T70%的分项工程达 到优良二、质量的控制点及相应的控制措施序号工程名称质量控制点控制手段1根底工程根底钻头重直、轴线检查、测量验孔检查、测量钢筋试验、测量混凝土旁站、取样试验模板轴线、高程、垂直度、 断面尺寸测量及量测2
21、主体构造钢筋材质试验（见证取样）直径、数量、位置现场检查、量测接头试验（见证取样）混凝土配合比试验强度旁站，留置碌试压块试验钢构造焊缝、高强螺栓、安装旁站、试验、检查3桥面工程抹灰坡度、平整度、检查，量测地面基层检查，量测敲击检查 空鼓，蓄水检查防水模板轴线、高程、垂直度、 断面尺寸测量及量测钢筋材质试验（见证取样）直径、数量、位置现场检查、量测接头试验（见证取样）混凝土配合比试验旁站，留置彼试压块试验强度三、本工程监理重点与难点分析及监控要点根据本公司监理同类型工程的经历，本工程的监理重点与难点应为： 根底工程钻孔灌注桩） 主体构造工程主要钢构造） 桥面工程主要钢筋磔构造）现将上述施工难点的
22、监控要点分述如下：一）根底工程钻孔灌注桩）质量工程质量控制的总目标及目标分解1、本工程桩基类型钻孔灌注桩根底。桩端以（3-4）细中砂为持 力层，施工过程中应注意桩端必须（3-4）,细砂层中的（5-4a）亚粘土 夹层，以防止发生沉桩问题。2、浇注混凝土之前，注意将有关预埋件及相关工序的钢筋笼置入。施工时需严格按照有关设计标准及施工标准办理。3、桥墩承台基坑施工，应注意对地下管网的调查和保护，基坑 精况采用钢板柱简易支护，基坑排水可采用明排法。4、对档土墙根底下部存在的（3-2）淤泥和（3-3）淤泥质粘土。应进展沉降和侧向位移进展验算。5、钻孔灌注柱常遇问题及处理方法:名称、现象产生原因预防措施与
23、处理方法坍孔（在成孔过程中或成孔后 孔壁坍塌）1、提升、下落冲锤、掏渣 筒和放钢筋骨架时碰撞孔壁2、护筒周围未用粘土填封 严密而漏水，或护筒埋置太 浅。3、未及时向孔内加泥浆； 孔内泥浆面低于孔外水位，或 孔内出现承压水降低水压力， 或泥浆密度不够提升下落冲锤、掏渣筒和放钢 筋骨架时保持垂直上下；护筒 周围用粘土填封严密；钻进中 及时添加新鲜泥浆，使其高于 孔外水位；遇流砂、松散土层 等，适当或空转时间过长 轻度坍孔，加大泥浆密度和 提高水位；严重坍孔，用粘土 泥膏投入，待孔壁稳定后采用 低速钻进1、冲锤在孔内遇到大的探上卡时，用一个半截冲锤冲锤冲钮成头直佩吐 瞅淤泥、破碎打几下，使锤脱落卡点
24、锤薄孑时，锤沸阻冒、2松湫俺蘑虚魅幼能稼成眺I券WW鼬4!敝径转速太快孔的小径卡住（叫下卡）孔底，然后吊出；下卡时，n在孔内，彳椭用小钢轨焊成T字形钩，将锤下运动）长,-侧拉紧后吊起，被石块卡仁3、石块落入孔内，夹在锤安耕胡酬您解樊（舰水与孔壁之间平整垂直较正，检修钻孔设备,偏移砂桩孑、桩架不稳，钻杆导架不垂有，钻机磨损，部件松动,或钻杆弯曲，接头不直、土层软硬不匀、钻机成孔时，遇较大孤邸择头如糕sow* 理，次量冒砂*郁塞）如，古杆弯曲，及时调换或更换,遇砍硬土层应控制进尺，低速钻也偏斜过大时，填入石子粘土,或在粒径悬殊的砂卵石层醴，fflOW底2、遇粉砂层，泥浆密度;重新钻强孑醐幡早瓣卜
25、扶位 威雀武融度 如有探头石，宜用钻机钻透,石、块描相廊潮赫讦霍歉成够孔壁未形成泥皮湄期阔略弛期就做孔壁，、钻孔时转向环失灵，冲锤不身中蓄烫粘满粘土块（钢秋 头膺制翻扇柿J围维; 积垂镀太低，冲锤得不到孔断我蒯哉顼 陈动时倒头操至而真顷装角厨拒驻融花不适当，刀具切土过浅，泥 密度过大，钻头配重过轻晰碱测环，保持灵 印藤滂御躁嬲角成瘤骚辆腕I胃施泥 婀妙俄希贵低冲程 输钻融时闻靡蜥糠做珈盼中彻偷娜多的转动时间钻包漏浆在成孔过程中， 或成孔后，泥 浆向孔）1、遇到透水性强或地下水 流动的土层2、护筒埋设过浅；回填土 不密实，或护筒接缝不严密， 在护筒刃脚或接缝处漏浆3、水头过高使孔壁渗透适当加稠泥
26、浆或倒入粘土， 慢速转动，或在回填土内掺片 石、卵石，反复冲击增强壁； 护筒周围及底部接缝用土回填密 实；适当控制孔内水头高度，不 要使压力过大钢筋笼偏位、 变形钢筋笼变 形，保护层不 够，深度、放 置位置不符合 设计要求）1、钢筋笼过长，未设加劲 箍，刚度不够，造成变形2、钢筋笼上未设垫块或耳 环来控制保护层的厚度3、桩孔本身偏斜或偏位4、钢筋笼吊未垂直缓慢放 下，而是斜插入孔内5、孔底沉渣未清理干净， 使钢筋笼达不到设计深度钢筋过长，应分2-3节制作， 分段吊放，分段焊接或设加箍 加强；在钢筋局部主筋上，应 每隔一定距离设置混凝土垫块或 焊耳环，控制保护层的厚度；桩 孔本身偏斜、偏位，应在
27、下钢筋 笼前往复扫孔纠正；孔底沉渣应 置换清水或适当密度的泥浆去除吊脚桩（成孔 后，桩身下部 局部没有混凝 土或夹有泥 ）1、清孔后泥浆密度过小， 孔壁坍塌或孔底涌进泥浆或 未立即灌混凝土2、清渣未净，残留泥渣过 厚3、吊放钢筋骨架、导管等 物碰撞孔壁，使泥土坍落孔底做好清孔工作，到达要求后立 即浇筑混凝土，注意泥浆密度 和使孔内水位经常保持高于孔 外水位0.5m以上；施工中应注 意保护孔壁，不让重物碰撞， 造成孔壁坍塌6、为保证根底工程的顺利进展，特提出如下建议：1）、？详勘?报告中单桩抽向多压容许承载力计算值就通过试桩进展 难调整。2）、桩基施工过程中，设置现场设计代表。假设施工中发现地质
28、情况与 图上所示地质资料有出入时，现场设计代表可现场进展计算，适当调整桩长。（二）主体构造工程施工监控要点主体构造施工质量直接关系到建筑物的平安使用。“百年大计，质量第 一，主体构造施工监理应是本工程监理的重点。本工程主要由钢箱拱、梯道 等构造骨架组成，钢构造材料必须在有钢桥制造资质的工厂内进展。钢板材质 采用Q345qD,符合?桥梁用构造钢？的有关规定执行。焊接接头工艺试验，经评 定通过前方可生产。施工难度大，施工质量的好坏对人行天桥的整体质量、平 安起关键作用。工程监理部应监视施工单位切实搞好现场施工组织设计、施工 管理与质量控制，确保万无一失。监理过程中应重点把握：钢构造局部工程质量控制
29、的总目标及目标分解1、工程质量检验评定标准以设计图纸及钢构造工程施工质量验收规 GB50205-2001等为依据，催促施工单位全面实现工程工程合同约定目标。2、施工中制作、安装全过程实施质量控制，以预期控制为重点。3、材的品种、规格、性能等应符合现行国家产品标准和设计要求，使用 中的钢材应有质量合格证明文件，中文标志及检验报告等，对属于以下情况之 一的钢材应进展抽样复检，其复检结果应符合现行国家产品标准和设计要求。m国外进口钢材；2）钢材混求批3）建筑构造平安等级为一级，大跨度钢构造中主要受力构件，所采用的钢材；.4、审查焊接工艺及焊接工艺评定。5、工序质量不合格或未进展验收，不予签认，下道工
30、序不得施工。主要工程质量控制点及控制手段工程工程或工序质量控制点控制手段钢材原材料原始检验报告。根据不同材料的检验 报告，核对国家材料标准根据要求对原材料进展复验。复验后，应符合现行 国家产品标准和设计要求焊接材料根据要求对原材料进展复验。审核焊接工艺评定1、已有的合格工艺评定。2、制定新的工艺评定。核定评定报告，检查试件。制作过程1、制作工艺、方案、焊接工 艺，整体分片制作方案；审核有关方案、工艺；2、材料下料后的变形；校正3、焊接材料的烘烤；按要求到达烘烤温度4、制作前的放样；区别投影尺寸和实际尺寸5、几何尺寸的控制；按GB50205-2001控制偏差6、焊接外观、咬边、焊缝等级;外观检查
31、咬边超差要修复，焊缝等级按要求控制7、试拼装；检查拼缝控制尺寸安装过程1、部件的吊点设置，运输方案;审查方案落实方案2,部件在安装理场的摆放，审查方案落实方案3、组装后的几何尺寸，主箱梁 的起拱；拼装完后，施工焊前，检查各 部尺寸，检查起拱度6、具体分述如下：钢材矫正的施工监理检查数量：全数检查，检查标准见表一）检查方法：检查制作工艺报告和施工记录。7、考前须知：1）碳素构造钢在环境温度低于-16度，低合金构造钢在环境温度低于-12度时, 不应进展冷矫正和冷弯曲。碳素构造钢和低合金构造钢在加热矫正时，加热温 度不应超过900度。低合金构造在加热矫正后应自然冷却。2）矫正后的钢材外表，不应有明
32、显的凹面或损伤，划痕深度不可大于0. 5mm,且不应大于该钢材厚度负允许偏差的1 / 2O3）钢构件外形尺寸控制的施工监理检查数量：按构件数量抽查1 0%,且不应少于3件。检查方法：用拉线、钢直尺和塞尺检查。表二、钢构件外形尺寸主控工程的允许偏差项 目允许偏差单层柱、梁、桁架受力支起1.0多节柱铢平的至第一个安装孔距离1.0突腹梁两立粘最外侧安装孔距离3.0构件连接外的截石几何尺寸3.0柱、梁连接外的腹板中心线偏移2.0受压构件杆件）弯曲矢高L1000且不应大于10. 04）焊缝外观检查施工监理检查数量：全数检查检查标准见（表三）检查方法：肉眼检查表三.二级、三级焊缝外观质量标准min检查方法
33、钢尺拉线塞尺检查表五.焊接实腹钢梁处形尺寸的允许偏差mm)7)钢构件整体垂直度、平面弯曲的施工监理检查数量：按同类构件数抽查10%,且不应少于3件。检查方法：经纬仪、全站仪。8、施工监理的控制重点：审查施工单位的施工组织设计，把好原材料的质量关；钢构造施工的冷作工艺和焊接工艺，熟悉掌握各工程施工中的允许偏差。9、措施检查钢材的出厂材质证明书或复检报告，焊工必须持证上岗具体施工中应 按冷作工艺和焊接工艺执行。不可图一时进度随意增大焊接电流，增大焊接后 的变形。在各片段部件进展拼装时，主要构件应有临时支撑临时固定，甚至临 时加强件等。拼装完毕应进展一次全面的尺寸检查，确定各部尺寸无误后，方 可施
34、焊。在材料拼接或安装过程中不能出现T型、十字型焊缝重合的现象。一般焊 缝错位不得小于200mm,减少焊接应力集中。低合金构造钢在露天施焊时，应 有一定的保护措施，施工单位在焊接工艺中应明确标明当室外风速、气温、湿 度满足不了规定要求时，应停顿施焊。钢构件外外表经喷砂除锈，到达图纸要求后24小时内做好电弧喷铝， 不能让金属外表发黄，影响铝膜的附着强度，并且这项工作应在室内完成。10、钢构造工程监理工序检查程序钢构造工程监理工序检查程序大审查施工组织设计，焊接工艺评定。大检查施工单位进场的钢材是施工单位开场下料，按批准的施工工艺施工逐项签认工序申单I监理监视施工工艺，流程监理施工阶段旁站二）钢筋检
35、查，监按规定检查各部位几何尺寸，焊监1、催促施工单位 视对焊缝外观。监视对焊缝进展探场检查。2、做好测量放线的监控工作，基底外表须平整、边角方正。有排水要求的坡 度正确。3、严格控制材料的进场，所有材料都必须有出厂合格证，对标准要求必须 复试的主要材料如钢筋、水泥、防水材料等都必须在监理人员见证下取 样，复试合格前方能使用。4、钢筋的设置：安放角隅钢筋时，应先在安放钢筋的角隅处摊铺一层税拌合 物，摊铺高度应比钢筋设计位置预加一定的落差。角隅钢筋就位后，用磔 拌合物压住。放边缘钢筋，在两端弯起处，用玲拌合物压住。对钢筋的焊接、机械连接等应要求施工人员持证上岗，接头必须先做试 样，合格前方允许施工
36、并在施工过程中按标准要求进展取样、送检。5、模板宜采用钢模板，模板高度的允许误为1如。立模的位置与高程，应 符合设计要求，并应支立准确稳固，接头严密平顺，不得有离缝、前后错 茬和上下不平现象。模板接头和模板与基层接触均不得漏浆。模板与皎接 触的外表应涂隔离剂；梁板跨度大于4M时，按1 / 1000-3 / 1000起拱。预埋件和预留孔洞应 检查不能遗漏，安装结实位置准确。浇捣前，应进展清理，得有污物。6、钢筋绑扎中，监理工程师应加强巡视，必要时给予指导。特别应对钢筋 的加工质量、钢筋规格、数量、位置、锚固长度、搭接长度、接头位置 错开、箍筋的弯钩及间距、加密的设置、保护层等方面严格进展检查，
37、 加强预控工作，认真严格地审查承包单位的施工组织设计，审查施工工艺 流程、各项技术参数等。 催促做好施工安排，保证道路在施工期间的畅通无阻，并严格催促其实施。 严把工程材料质量关，严格按标准要求进展旁站监理，强化质量管理。本公司参加本工程监理的全体监理人员将质量控制作为重点，通过旁站、巡视、平行检验等手段，加强对人行天桥构造的质量控制；催促 承包单位严格按设计配合比、施工配合比施工，对施工难度较大平安隐 患较大的部位重点监理，以确保工程按合格等级目标实现。催促施工单位切实按经批准的进度方案组织施工，确保在规定的工期内完 本钱工程。催促施工单位做好平安文明施工，保证本工程到达文明样板工地及平安标
38、 准化现场。加强施工过程的控制我公司将选派技术好，责任心强，通于吃苦的监理人员深入现场，确保施工的各个环节符合设计和标准要求。以过程监理求质量，保合格工程。 五、监理任务和范围一）监理范围：铁道第四勘察设计院设计的“XX市XX大道新建街人行天桥工程的图纸 所确定的全部工作内容，从施工准备到质量保证期全过程的监理。二）监理任务内容：1、监理工作的内容：参与工程招标工作； 经得业主方同意的情况下，对本工程施工图提出合理化的建议；使之符合设计及标准要求，做好隐蔽验收工作。7、玲必须由具备一定资质的试验室试配，配合比挂牌施工，各种材料须过 磅，计量准确。监理人员应对材料是否符合要求，浇捣顺序及施工缝位
39、 置是否标准等方面进展检查，只有隐蔽验收和这些准备工作都得到认可后才能签发准浇令。浇捣过程中，监理人员要跟踪巡视，对校的搅拌时 间、坍落度进展抽查，催促施工单位按要求振捣，如遇雨天，要有防雨 措施。役试块必须按标准要求在监理人员见证下及时留置并进展标准养 护，对径的抗压强度报告进展审核。8、接缝施工：胀缝的施工，应符合以下规定：胀缝应与路面中心线垂直；缝壁必须垂直；缝隙宽度必须一致；缝中不得连浆。缝隙上部应浇灌填缝料, 下部应设置胀缝板；胀缝传力杆的活动端，可设在缝的一边或交织布置。 固定后的传力杆必须平等于板面及路面中心线，其误差不得大于5MMo传 力杆的固定，可采用顶头木模固定或支架固定安
40、装的方法。缩缝的施工方 法，应用符合以下规定：切缝法施工，当校到达设计强度25%-30%是地， 应采用切缝机进展分割。9、催促施工单位加强佐的养护，拆模时间必须到达所需佐强度的期限。10、水泥混凝土面层允许偏差水泥混凝土面层允许偏差序号工程允许偏差(mm)检验频率检验方法范围点数1直模直顺度550m1拉20 m小线量取最大值2高度520m1用水准仪具测量系和质量保证制度，并监视其按审批的方案予以实施。技术措施：严格事前、事中和事后的质量控制措施。工程开工前，总监应 详细了解本工程的有关技术质量要求，针对本工程的实际情况，组织编写监理 规划，报业主审批后予以实施。对本工程可能出现的质量问题应事先
41、作出预测, 并制订针对性的方案。在施工过程中，应通过观察、试验、统计分析等手段， 随时掌握质量的动态开展情况，随时采取必要的措施对质量问题予以纠正。在 质量问题出现后，应运用自身和社会上的技术能力，妥善地处理质量事故，尽 可能减少由于质量事故造成的损失。经济措施及合同措施：严格按施工合同及有关标准、标准的要求，把好各 工序质量检验和验收关，不符合规定要求的工程坚决拒绝验收，并按合同相关 条款规定处理。 监理工程师应运用业主在监理合同中授予的权限，运用？工 程暂停令？、？监理工程师通知单?等监理手段对不符合质量要求的行为予以严 格控制。第四节进度控制一、进度控制的原那么、任务和工作制度1、进度控
42、制的原那么本工程的进度控制应通过完善工程控制性进度方案、审查施工单位施工进 度方案、做好各项动态控制工作、协调各单位关系、预防并处理好工期索赔， 以求实际施工进度到达目标进度。为完成施工进度控制任务，监理工程师必须做好以下工作：根据施工招标 和施工准备阶段的工程信息，进一步完善工程控制性方案，并据此进展施工阶 段进度控制：审查施工单位施工进度方案，确认其可行性并满足工程控制性方 案要求审查施工单位进度控制报告，监视施工单位做好施工进度控制；制定业 监视施工单位按进度方案实施，在此期间对出现的问题予以协调或解决。每周组织现场协调会，特殊情况下尚应组织工地专题会议。 根据合同规定，及与业主、承包商
43、协商后审批工程延期。 每周进展进度方案值与实际值的比拟，（拟采用横道图，s型曲线法及前锋 线法进展比拟），并通过监理通知单等函件向施工单位指出存在的偏离并要求 调整，同时应每月向业主提交进度报告。3、进度控制的工作制度总监理工程师审批承包单位报送的施工总进度方案；总监理工程师审批承包单位编制的年、季、月底施进度方案；专业监理工程师对进度方案实施情况检查、分析；当实际进度符合设计进度时，应要求承包单位编制下一期方案；当实际进 度滞后于方案进度时，专业监理工程师应书面通知承包单位采取纠偏措施并监 视实施。二、进度控制的目标1、进度控制的总目标本工程工期预计为180天，根据业主施工招标的有关资料，为
44、防止工期延 误，施工工期方案应予以预控。本工程最终工期以业主与施工单位签定的施工 合同所确定的工期为目标。2、进度控制的目标分解 根底（钻孔灌注桩）工程第60天完工 主体构造（钢构造）第120天完工 桥面（钢筋校）第150天完工竣工收尾第180天完工三、工程进度的预控方法及手段1、每日进度检查我们准备在该工程施工中建立每日进度检查制度，按单位工程、分项工程 或施工标段对实际进度进展记录，并定期汇总报告，并作为对工程进度掌握和 决策的依据，每日进度检查的主要内容如下：当日实际完成及累计完成的工程量、占方案值的百分率； 当日实际参加施工的人工、机械数量及生产效率； 当日施工停工停滞生产的人力、机械
45、数量及其原因；当日承包商的主管及技术人员到达现场的情况； 当日发生影响工程进度的特殊事件或原因； 当日的天气情况及其他问题等。2、工程进度报告工程进度报告由承包人、现场监理人员分别填报、进度控制监理工程师进 展统计、汇总和分析，由总监理工程师批准，每月向业主提交一份每月进度报 告，其主要内容包括：概况或总说明，对进度方案的执行情况进展综合分析；工程形象进度、工程量完成情况及与方案值的比照分析；施工单位设备进场及使用状况，施工材料、劳动力进场情况，以及应采取 的措施；工程进度滞后（或提前）的原因分析、对总进度方案能否实现的地的影响 及影响的程度；针对上述情况应采取的对策和措施； 工程图片，我们将在施工中有针对性的手、拍摄一些图片，显示方案中关 键线路上一些主要工作的进展及活动情况；财务状况：反映工程费用的支付情况及其分析； 监理工程师在参战各方中组织协调工作中出现的有关问题及处理意见、实 施效果等；其他特殊事项。工期控制的措施3、进度根本符合方案如果实际进度与方案进度根本相符
