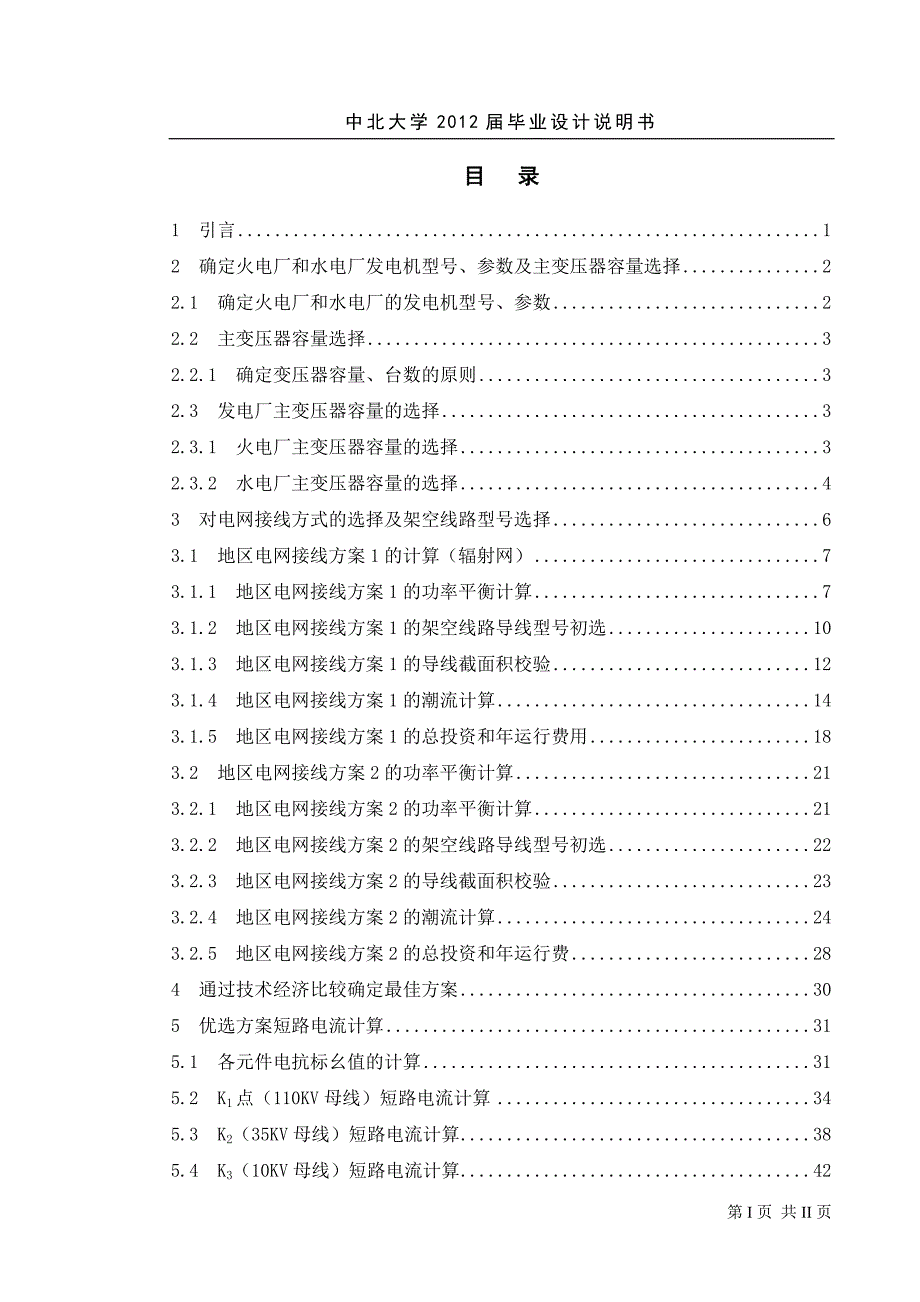

1、中北大学2012届毕业设计说明书目 录1 引言12 确定火电厂和水电厂发电机型号、参数及主变压器容量选择22.1 确定火电厂和水电厂的发电机型号、参数22.2 主变压器容量选择32.2.1 确定变压器容量、台数的原则32.3 发电厂主变压器容量的选择32.3.1 火电厂主变压器容量的选择32.3.2 水电厂主变压器容量的选择43 对电网接线方式的选择及架空线路型号选择63.1 地区电网接线方案1的计算（辐射网）73.1.1 地区电网接线方案1的功率平衡计算73.1.2 地区电网接线方案1的架空线路导线型号初选103.1.3 地区电网接线方案1的导线截面积校验123.1.4 地区电网接线方案1的
2、潮流计算143.1.5 地区电网接线方案1的总投资和年运行费用183.2 地区电网接线方案2的功率平衡计算213.2.1 地区电网接线方案2的功率平衡计算213.2.2 地区电网接线方案2的架空线路导线型号初选223.2.3 地区电网接线方案2的导线截面积校验233.2.4 地区电网接线方案2的潮流计算243.2.5 地区电网接线方案2的总投资和年运行费284 通过技术经济比较确定最佳方案305 优选方案短路电流计算315.1 各元件电抗标幺值的计算315.2 K1点（110KV母线）短路电流计算345.3 K2（35KV母线）短路电流计算385.4 K3（10KV母线）短路电流计算425.5
3、 K4点短路时的短路电流计算446 火电厂电气设备的选择476.1 断路器与隔离开关的选择476.1.1 110KV断路器与隔离开关的选择476.1.2 35KV断路器与隔离开关的选择476.1.3 10KV断路器与隔离开关的选择486.2 电压互感器的选择496.3 电流互感器的选择496.3.1 110KV电流互感器506.3.2 35KV侧电流互感器506.3.3 10KV侧电流互感器506.4 10KV出线电抗器的选择516.4.1 检验断路器开断能力516.4.2 校验动稳定性能516.4.3 校验热稳定性能527 继电保护配置537.1 发电机保护（型号：NSP711）547.2

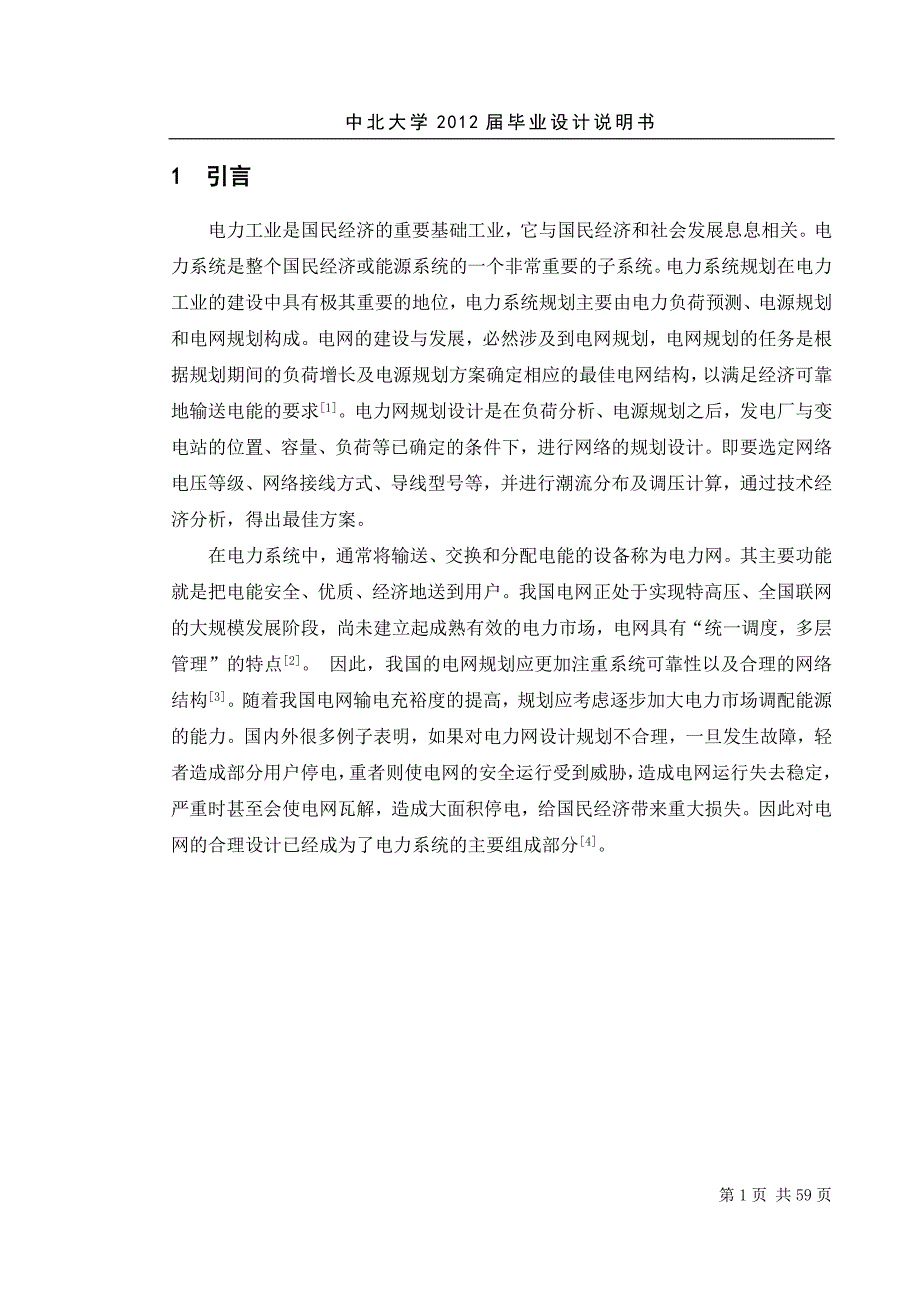

4、变压器组保护（型号：PST1260系列）557.3 110KV线路保护（型号：ISA311系列）55总 结56参 考 文 献57致 谢59第II页 共II页1 引言电力工业是国民经济的重要基础工业，它与国民经济和社会发展息息相关。电力系统是整个国民经济或能源系统的一个非常重要的子系统。电力系统规划在电力工业的建设中具有极其重要的地位，电力系统规划主要由电力负荷预测、电源规划和电网规划构成。电网的建设与发展，必然涉及到电网规划，电网规划的任务是根据规划期间的负荷增长及电源规划方案确定相应的最佳电网结构，以满足经济可靠地输送电能的要求1。电力网规划设计是在负荷分析、电源规划之后，发电厂与变电站的位
5、置、容量、负荷等已确定的条件下，进行网络的规划设计。即要选定网络电压等级、网络接线方式、导线型号等，并进行潮流分布及调压计算，通过技术经济分析，得出最佳方案。在电力系统中，通常将输送、交换和分配电能的设备称为电力网。其主要功能就是把电能安全、优质、经济地送到用户。我国电网正处于实现特高压、全国联网的大规模发展阶段，尚未建立起成熟有效的电力市场，电网具有“统一调度，多层管理”的特点2。 因此，我国的电网规划应更加注重系统可靠性以及合理的网络结构3。随着我国电网输电充裕度的提高，规划应考虑逐步加大电力市场调配能源的能力。国内外很多例子表明，如果对电力网设计规划不合理，一旦发生故障，轻者造成部分用户
6、停电，重者则使电网的安全运行受到威胁，造成电网运行失去稳定，严重时甚至会使电网瓦解，造成大面积停电，给国民经济带来重大损失。因此对电网的合理设计已经成为了电力系统的主要组成部分4。2 确定火电厂和水电厂发电机型号、参数及主变压器容量选择2.1 确定火电厂和水电厂的发电机型号、参数发电厂是将各种自然资源转化为电能的工厂。按照其所利用一次能源的不同，可分为火力发电厂、水力发电厂、核能发电厂以及其他能源的发电厂5。发电厂通过发电机发出电能，经过升压变压器变配到用户。发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，同时发电机本身也是十分重要的电气设备，因此，应对不同的发电厂，应装设
7、不同大小，容量的发电设备。发电机按原动机分类可分类为：汽轮发电机、水轮发电机、柴油发电机及燃气轮发电机。按照转子的不同分为1、隐极式发电机：用于汽轮发电机和燃气轮发电机，转速高。2、凸极式发电机：用于水轮发电机，转速低。按冷却介质可分为空气冷却、氢气冷却、水冷却及油冷却等6。同步发电机的额定参数有：（1）额定功率：发电机在规定条件下运行时，连续输出的最大电功率，单位为千瓦或兆瓦。（2）额定电压:发电机在正常运行时定子绕组的标称电压，单位为V或KV，通常带有6.3KV、10.5KV、13.8KV等。（3）额定电流：发电机在额定条件下运行时，流过定子绕组的电流，单位为A或KA。（4）额定转速:转子
8、正常运行时的转速，单位为r/min。（5）额定频率：我国规定频率为50HZ。（6）额定效率：发电机在额定状态下运行的效率。发电机的容量越大，效率越高。（7）额定温升：运行中，发电机的定子绕组和转子绕组允许比环境温度升高的度数。（8）额定功率因数：在额定功率下，额定电压与额定电流之间相位差的余弦值7。根据设计任务书，拟建火电厂容量为汽轮发电机50MW2台、125MW 1台；水电厂容量为水轮发电机60MW2台。确定汽轮发电机型号、参数见表2.1，水轮发电机型号、参数见表2.2 表2.1 汽轮发电机型号、参数型 号额定容量（MW）额定电压（KV）额定电流（A）功率因数COS次暂态电抗台数QF-50-
9、250105344008501242QF-125-21251386150080181 表2.2 水轮发电机型号 、参数型号额定容量（MW）额定电压（KV）额定电流（A）功率因数COS次暂态电抗Xd台数SF60-96/9000601382950085027022.2 主变压器容量选择2.2.1 确定变压器容量、台数的原则主变压器的容量、台数直接影响主接线的形式和配电装置的结构。它的确定除依据传递容量等原始资料外，还应根据电力系统5-10年发展规划、馈线回路数、电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择9。如果变压器容量选得过大、台数过多，不仅增加投资，增加占地面积，而且也增加了
10、运行电能损耗，设备未能充分发挥效益；若容量选得过小，将可能“封锁”发电机剩余功率的输出，或者不能满足变电所负荷的实际需要10。这在技术上和经济上都是不合理的，因为每千瓦发电设备投资远大于每千瓦变电设备。发电厂或变电所主变压器的台数与电压等级、接线形式、传输容量以及和系统的联系有密切关系。通常与系统具有强联系的大、中型发电厂和枢纽变电所，在一种电压等级下，主变压器应不少于两台；而对弱联系的中、小型电厂和低压侧电压为6-10kv的变电所或与系统联系只是备用性质时，可只装一台主变压器。变压器是一种静止的电气设备，运行实践证明它的工作是比较可靠的。一般寿命为20年，事故率较小。通常设计时，不考虑另设专
11、用备用变压器。但大容量单相变压器是否需要设置备用相，应根据电力系统要求，经过经济技术比较后决定。2.3 发电厂主变压器容量的选择2.3.1 火电厂主变压器容量的选择火电厂共有汽轮发电机3台。其中50MW2台，125MW1台。（1）125MW发电机采用双绕组变压器直接升压至110KV。按发电机容量选择配套的升压变压器：SB=Pcos=1250.8=156.25MVA （式2.1）故125MW发电机输出采用容量为150000KVA的双绕组变压器，变比为13.8/121，型号为SSPL-150000/110,具体参数见表2.3。（2）10KV母线上有16MW供本市负荷，同时厂用电取为5%，则通过两台
12、升压变压器的总功率为： PZ=502（1-5%）-16=79（MW）两台50MW发电机剩余容量采用两台三绕组变压器输出，两台变压器应互为备用，当一台检修时，另一台可承担70%的负荷，故每台变压器容量计算如下：SB=PZcos0.7=790.850.7=65MVA （式2.2）选用两台容量相近的63000KVA三相绕组变压器，变比为10.5/38.5/121,型号为SFPL7-63000/110,具体参数详见表2.3。2.3.2 水电厂主变压器容量的选择水电厂每台水轮发电机为60MW，拟采用发电机双绕组变压器单元式接线，直接升压至110KV输出。水电厂厂用电很少，仅占容量的1%。PZ=60(1-
13、1%)=59.4(MVA)按发电机容量选择变压器： SB=Pcos=59.40.85=69.9MVA （式2.3）选用两台容量为90000KVA的双绕组变压器输出，变比为13.8/121，型号为SFP790000/110,具体参数详见表2.4。表2.3 火电厂主变压器型号、参数名称型号额定容量（KVA）额定电压（KV）阻抗电压（%）台数高压中压低压高一中高一低中一低三绕组变压器S-FPSL7-6300/110630012138510517105652双绕组变压器SSPL-150000/11015000012113812.681表2.4 水电厂主变压器型号、参数名称型号额定容量(KVA)额定电压
14、KV）阻抗电压（%）台数高压低压双绕组变压器SSPL-90000/1109000012113810523 对电网接线方式的选择及架空线路型号选择电力网的接线是用来表示电力网中各主要元件相互连接的关系。电力网的接线对电力系统运行的安全性、经济性、和对用户供电的可靠性都有极大的影响。电力网的接线方式按其布置方式可分为放射式、干线式、链式、环式及两端供电式接线；按其对负荷供电可靠性的要求可分为无备用接线和有备用接线11。由一条电源线向电力用户供电的电力网称为无备用接线方式的电力网，也称为开式电力网，简称开式网12。无配用接线包括单回路放射式、单回路干线式、单回路链式等网络。无备用接线方式电力网的优
15、点是简单明了，运行方便，投资费用少，但是供电的可靠性较低，任何一段线路故障或检修都会影响对用户的供电13。因此，这种接线方式不适用于向重要用户供电，只适用于向普通负荷供电。由两条及两条以上电源线路向电力用户供电的电力网称为有备用接线方式的电力网，也称为闭式电力网，简称闭式网。有备用接线包括双回路放射式、双回路干线式、双回路链式及环式和两端供电式等网络14。在有备用接线方式电力网中，双回路的放射式、干线式、链式网络的优点供电的可靠性和电压质量明显提高，但设备费用增加很多，不够经济15。环式接线具有较高的供电可靠性和良好的经济性，但是当环网的节点较多时运行调度复杂，且故障时电压质量较差。两端供电网
16、络在有备用接线方式中最常见，其供电可靠性很高，但这种接线方式必须有两个独立电源16。根据任务书给出的地理位置，可以拟出多个电力网主接线方案。根据就近送电、安全可靠、电源不要窝电等原则，初步选出两个比较合理的方案，进行详细的技术经济比较。衡量电气主接线可靠性的一些原则:（1） 在检修断路器过程中，要求不影响持续性供电。（2） 在出现线路、断路器及母线故障时，对其进行检修，要保证重要用户的供电。（3） 要计算发电厂和变电所出现全部停运的概率。方案1：如图3.1所示，火电厂以双回线分别送电给石岗变和大系统；水电厂以双回线送电给清泉变，以单回线送电给大系统。所有线路均选用110KV。方案2：如图3.2
17、所示，火电厂仍以双回线分别送电给石岗变和大系统；水电厂则以单回线分别送电给清泉变和大系统，同时再以单回线连接大系统和清泉变，形成3点单环网。所有线路均选用110KV。图3.1 方案1 图3.2 方案23.1 地区电网接线方案1的计算（辐射网）3.1.1 地区电网接线方案1的功率平衡计算石岗变：石岗变负荷功率为：S=60+j40(MVA)则功率因数 cos=pp2+Q2=60602+402=0.83 （式3.1）按要求应当采用电容器将功率因数补偿到0.9以上：0.9=60602+QB2解得 QB=29(Mvar)即经电容QC补偿后，石岗变所需功率变为：S=60+j29（MVA）石岗变补偿电容容量
18、至少为：QC=4029=11（Mvar）火电厂拟采用双回线供电给石岗变，线路末端每一回路的功率为：S=1260+j29=30+j14.5（MVA）火电厂供石岗变线路首端，每一回路的功率初步估算为：S=32+j16(MVA)清泉变：清泉变负荷功率为：S=50+j30（MVA）则功率因数 cos=50502+302=0.86按要求应当采用电容器将功率因数补偿到0.9以上。设用电容将功率因数补偿到0.930.93=50502+QB2解得 QB=20（Mvar）经电容补偿后，清泉变实际负荷为：S=50+j20（MVA）清泉变补偿电容容量为： Qc=3020=10（Mvar）水电厂拟以双回线供电给清泉变
19、每回路末端功率为：S=1250+j20=25+j10（MVA）线路首端每一回线的功率初步估算为：S=26.5+j12(MVA)水电厂：水电厂输出有功功率：P=260（11%）=118.8（MW）水电厂一般无附近电荷，因此可设其运行功率因数为较高值，以避免远距离输送无功。令水电厂110KV出口处：cos=0.95则输出视在功率为：S=Pcos=118.80.95=125MVA （式3.2）输出无功功率为：Q=S2-P2=1252-118.82=39Mvar （式3.3）水电厂输出功率为：S=118.8+j39（MVA）水电厂分别向大系统和清泉变两个方向供电。水电厂拟双回线向清泉变供电，线路首端
20、每一回线的功率初步估算为：S=26.5+j12（MVA）水电厂多余功率拟以单回线送往大系统。则送往大系统的功率为：S=118.8+j39-2（26.5+j12）=65.8+j15(MVA)Cos=0.97火电厂：火电厂需要分别向石岗变和大系统两个方向供电。火电厂外送总功率。火电厂厂用电取为总容量的5%以10KV供出16MW，以35KV供出26MW，其余容量汇入110KV系统。火电厂以110KV外送总有功功率为：P=250（15%）1626+125（15%）=172（MW）令其运行功率因数为：cos=0.95则外送总视在功率为：S=Pcos=1720.95=181MVA （式3.4）外送总无功功
21、率为：Q=S2-P2=1812-1722=56.4Mvar （式3.5）火电厂以110KV外送总功率为：S=172+j56.4（MVA）火电厂供石岗变总功率。火电厂供石岗变线路首端双回线总功率估算为：S=2（32+j16）=64+j32（MVA）火电厂送大系统总功率。火电厂送大系统总功率为： S=（172+j56.4）-(64+j32)=108+j24.4（MVA）火电厂拟以双回线送往大系统，线路首端每一回线的功率为：S=12108+j24.4=54+j12.2(MVA)Cos = 0.975大系统:火电厂送给大系统的总功率为：S=108+j24.4（MVA）水电厂送给大系统的总功率为：S=6
22、5.8+j15（MVA）火电厂、水电厂送至大系统的功率合计为：S=（108+j24.4）+(65.8+j15)=173+j39.4（MVA）3.1.2 地区电网接线方案1的架空线路导线型号初选导线截面选择条件 发热条件为了保证电力系统的稳定运行，导线的温度被要求在一定范围内。因此，选择导线截面时，应保证导线在通过正常最大负荷电流(计算电流)时产生的发热温度不超过其正常运行时的最高温度16。电压损失条件由于电能在输电线路上的损耗，会产生电压损失。电压损耗超过一定范围时，设备的正常工作将受到严重影响。所以，电压损失要低于允许值。机械强度条件架空线路要经受风雨、覆冰和多种因素的影响，必须要有足够的机
23、械强度以保证安全运行。不同电压等级的线路，有不同的机械强度要求。经济条件在安全运行的条件下，既要使年运行费用降低（线路的电能损耗和维修费用）,又要尽可能减少投资及有色金属消耗量，一般按经济电流密度选择。电晕条件一般60KV以上架空线路考虑电晕。火电厂石岗变:由于火电厂至石岗变采用双回路，因此每条线路上总功率和电流为： S30=322+162=35.78(MVA)Ig=S303UN=35.783110=188A （式3.6）Tmax=5800h，查软导线经济电流密度图，得J=0.96A/mm2则其经济截面为：SJ=IgJ=1880.96=196mm2 （式3.7）试取最接近的导线截面为185mm
24、2,选取LGJ185/30钢芯铝绞线。火电厂大系统:火电厂至大系统采用双回路，每条线路上的总功率和电流为： S30=542+12.22=55.4(MVA)Ig=S303UN=55.43110=290A （式3.8）Tmax=6500h，查软导线经济电流密度图，得J=0.9A/mm2则其经济截面为：SJ=IgJ=2900.9=322mm2 （式3.9）试取导线截面为300mm2,选取LGJ300/50钢芯铝绞线。水电厂清泉变:水电厂至清泉变采用双回路，每条线路上的总功率和电流为： S30=26.52+122=29.1(MVA)Ig=S303UN=29.13110=153A （式3.10）Tmax
25、5000h，查导线经济电流密度图，得J=1.1A/mm2则其经济截面为：SJ=IgJ=1531.1=139mm2 （式3.11）试取导线截面为150mm2,选取LGJ150/25钢芯铝绞线。水电厂大系统:水电厂经单回路送往大系统S=65.8+j15(MVA)S30=65.82+152=67.5(MVA)Ig=S303UN=67.53110=354A （式3.12） Tmax=4000h，查导线经济电流密度图，得J=1.28A/mm2则其经济截面为：SJ=IgJ=3541.28=276mm2 （式3.13）试取导线截面为300mm2,选取LGJ300/50钢芯铝绞线。3.1.3 地区电网接线方
26、案1的导线截面积校验按机械强度校验导线截面积为保证架空线路具有必要的机械强度，对于110KV等级的线路，一般认为不得小于35mm2。因此所选的全部导线均满足机械强度的要求。按电晕校验导线截面积根据表3.1可见，所选的全部导线均满足电晕的要求。表3.1 按电晕校验导线截面积额定电压（KV）110220330500（四分裂）750（四分裂）单导线双分裂导线外径（mm2）9.621.433.1相应型号LGJ50LGJ240LGJ6002LGJ2404LGJ3004LGJQ400按允许载流量校验导线截面积允许载流量是根据热平衡条件确定的导线长期允许通过的电流。所有线路都必须根据可能出现的长期运行情况作
27、允许载流量校验。进行这种校验时，钢芯铝绞线的允许温度一般取70，并取导线周围环境温度为2517.各种导线的长期允许通过电流如表3.2所示。表3.2 导线长期允许通过电流 单位：A截面积（mm2）标号35507095120150185240300400LJ170215265325375440500610680830LGJ170220275335380445515610700800按经济电流密度选择的导线截面积，一般都会比按正常运行情况下的允许载流量计算的截面积大得多。而在故障情况下，例如双回线中有一回线断开时，则有可能使导线过热19。根据气象资料，最热月平均最高气温为28，查得的允许载流量应乘以
28、温度修正系数： K=70-2870-25=0.97 （式3.14）火电厂石岗变（LGJ185双回线）：LGJ185钢芯铝绞线允许载流量为515A，乘以温度修正系数后：5150.97=500A188A 合格当双回路断开一回，流过另一回路的最大电流为：2188=376A，仍小于温度修正后的允许载流量500A， 合格。LGJ185/30导线满足要求，查得其参数（电阻，电抗，冲电功率）如下：r1=0.17/km, x1=0.395/km, QCL=3.35Mvar/100km火电厂大系统（LGJ300双回线）：LGJ300钢芯铝绞线允许载流量为700A，乘以温度修正系数后：7000.97=679290
29、A 合格当双回路断开一回，流过另一回的最大电流为：2290=580A，仍小于允许载流量679A，合格LGJ400/50导线满足要求，查得其参数如下：r1=0.107/km, x1=0.382/km, QCL=3.48Mvar/100km水电厂清泉变（LGJ150双回线）：LGJ150钢芯铝绞线允许载流量为445A，乘以温度修正系数后：4450.97=431.65A153A 合格当双回路断开一回，流过另一回的最大电流为：2153=306A，仍小于允许载流量431.65A，合格LGJ150/25导线满足要求，查得其参数如下：r1=0.21/km, x1=0.403/km, QCL=3.3Mvar/
30、100km水电厂大系统（LGJ300单回线）：LGJ300钢芯铝绞线允许载流量为700A，乘以温度修正系数后：7000.97=679A354A 合格LGJ300/50导线满足要求，查得其参数如下：r1=0.107/km, x1=0.382/km, QCL=3.48Mvar/100km3.1.4 地区电网接线方案1的潮流计算仅进行最大负荷时的潮流计算：火电厂石岗变（LGJ185双回线）：潮流计算图见图3.1所示，对于每一回线：R=0.1760=10.2（） ，X=0.39560=23.7（）每一回线的功率损耗：P=3I2R=3188210.2=1.08MW （式3.15）Q=3I2X=31882
31、23.7=2.5Mvar （式3.16）每一回线路上产生的充电功率为：QC=QCLL=3.3560100=2.0Mvar （式3.17）分算到线路两端 QC=12QC=122.0=1.0(Mvar)火电厂到石岗线末端每回线上功率为： S6=30+j14.5(MVA)S3=30+j14.5-j1.0+1.08+j2.5=31.08+j16(MVA)S1=31.8+j16-j1.0=31.08+j15(MVA)火电厂的出口电压暂设为118KV，此线路上的电压降落为：U=PR+QXU1=31.0810.2+1623.7118=5.9KV （式3.18）石岗变110KV母线的电压为：U石 =118-5
32、9=112.1（KV） 合格火电厂大系统（LGJ300双回线）：潮流计算见图3.3,3.4所示。图3.3 火电厂石岗变线路潮流计算图 图3.4 火电厂大系统线路潮流计算图对于每一回线：R=0.10786=9.2（） ，X=0.38286=32.9（）每一回线的功率损耗：P=3I2R=329029.2=2.32MW （式3.19）Q=3I2X=3290232.9=8.3Mvar （式3.20）每一回线上产生的充电功率为：QC=QCLL=3.480.86=3.0Mvar （式3.21）分算到线路两端：QC=12QC=123.0=1.5(Mvar)火电厂送往大系统线路首端每一回线的功率为：S火大=
33、12108+j24.4=54+j12.2(MVA)S3=54+j12.2+j1.5=54+j13.7（MVA）已设火电厂的出口电压为118KV。线路上的电压降落：U=PR+QXU1=549.2+13.732.9118=8KV 大系统110KV母线电压为：U大=118-8=110（KV） 合格水电厂大系统（LGJ300） 潮流计算图见图3.4所示。由水电厂至大系统采用单回线：R=0.107100=10.7（），X=0.382100=38.2（）线路上的功率损耗：P=3I2R=3354210.7=4MW （式3.22）Q=3I2X=3354238.2=14.4Mvar （式3.23）线路上产生的冲
34、电功率为：QC=QCLL=3.481.0=3.48（Mvar）分算到线路两端：QC=12QC=123.48=1.74(Mvar)由水电厂送往大系统的功率为：S水大=S1=65.8+j15(MVA)S4=65.8+j15+j1.74-(4+j14.4)=61.8+j2.34(MVA)已算出大系统110KV母线处电压即U4为110KV，线路上的电压降落：U=PR+QXU4=61.810.7+2.3438.2110=6.82KV) （式3.24）水电厂出口110KV母线电压为：U水=110+6.82=116.82（KV） 合格图3.4 水电厂 大系统线路潮流计算图 图3.5 水电厂清泉变线路潮流计算
35、图水电厂清泉变（LGJ150双回线）潮流计算图见图3.5所示：对于每一回线：R=0.2195=20（），X=0.40395=38.3（）每一回线的功率损耗：P=3I2R=3153220=1.4MW （式3.25）Q=3I2X=3153238.3=2.69Mvar （式3.26）每一回线上产生的充电功率为：QC=QCLL=3.30.95=3.14Mvar (式3.27）分算到线路两端：QC=12QC=123.14=1.57(Mvar)清泉变处每回线功率为：S6=1250+j20=25+j10（MVA）S3=25+j10-j1.57+1.4+j2.69=26.4+j11.1（MVA）已算出水电厂出
36、口110KV母线电压为116.82KV，线路上的电压降落：U=PR+QXU1=26.420+11.138.3116.82=8.16KV清泉变110KV母线电压为：U=116.82-8.16=108.66（KV） 合格各节点电压均在110/11KV降压变压器分接头的调节范围之内，完全可满足10KV母线对调压的要求。3.1.5 地区电网接线方案1的总投资和年运行费用通过最大负荷损耗时间计算电网全年电能损耗，进而计算年费用和抵偿年限18。最大损耗时间max可由表3.3查得。表3.3 最大损耗时间max的值 单位：hTmaxcosTmaxcos0.800.850.900.951.000.800.850
37、900.951.002000150012001000800700550041004000395037503600250017001500125011009506000465046004500435042003000200018001600140012506500525052005100500048503500235021502000180016007000595059005800570056004000275026002400220020007500665066006550650064004500315030002900270025008000740073507250500036003500
38、340032003000方案1线路的电能损耗：火电厂石岗变（双回线）： P=1.082=2.16（MW）cos=30302+14.52=0.9， Tmax=5800(h)查表得： max=4280(h)则全年电能损耗： A=21604280=9.24106KW.h 火电厂大系统（双回线）：P=2.322=4.64MW cos=54542+12.22=0.975 ， Tmax=6500(h)查表得： max=4925（h）则全年电能损耗：A=46404925=23106KW.h 水电厂清泉变（双回线）：P=1.42=2.8(MW)cos=26.426.42+11.12=0.92 ， Tmax=5
39、000(h)查表得： max=3320（h）则全年电能损耗：A=28003320=9.3106KW.h 水电厂大系统（单回线）：P=4 MW.cos=65.865.82+152=0.97， Tmax=4000(h) 查表得： max=2120（h）则全年电能损耗：A=40002120=8.48106KW. h 方案1的全年总电能损耗（仅限于线路损耗）：A总=（9.24+23+9.3+8.48）106=50106（kw.h）方案1线路投资：火电厂石岗变：LGJ185/30双回110KV线路60km。火电厂大系统：LGJ300/50双回 110KV线路86km。水电厂清泉变：LGJ150/25 双
40、回 110KV线路95km。水电厂大系统：LGJ300/50单回 110KV线路100km。方案1线路总投资：线路造价为虚拟的，与导线截面成正比，同杆架设双回线系数取0.9。2(18.560+3086+1595)0.9+30100=12207(万元)方案1与方案2的变电所投资和发电厂投资均相同，设为ZB 。方案1的工程总投资为：Z1=12207+Z B(万元)方案1的年运行费用：维持电力网正常运行每年所支出的费用，称为电力网的年运行费用。年运行费用包括电能损耗费、小维修费、维护管理费19。电力网的年运行费可以按下式计算：u=A+PZ100Z+PX100Z+PW100Z=A+PZ100+PX100+PW100Z （式3.28）式中 为计算电价，元/（kw.h）（此设计中电价取0.52元/kwh）A为每年电能损耗，kw.h ；Z为电力网工程投资，单位元；PZ为折旧费百分数；PX为小维修费百分数；PW为维修管理费百分数。电力网折旧、小修和维护管理费占总投资的百分数，一般由主管部门制定。设计时可查表3.4取适当的值。表3.4 电力网的折旧、小修和维护费占投资的百分数 单位：%设备名称折旧费小修费维护管理费总计木杆架空线8
