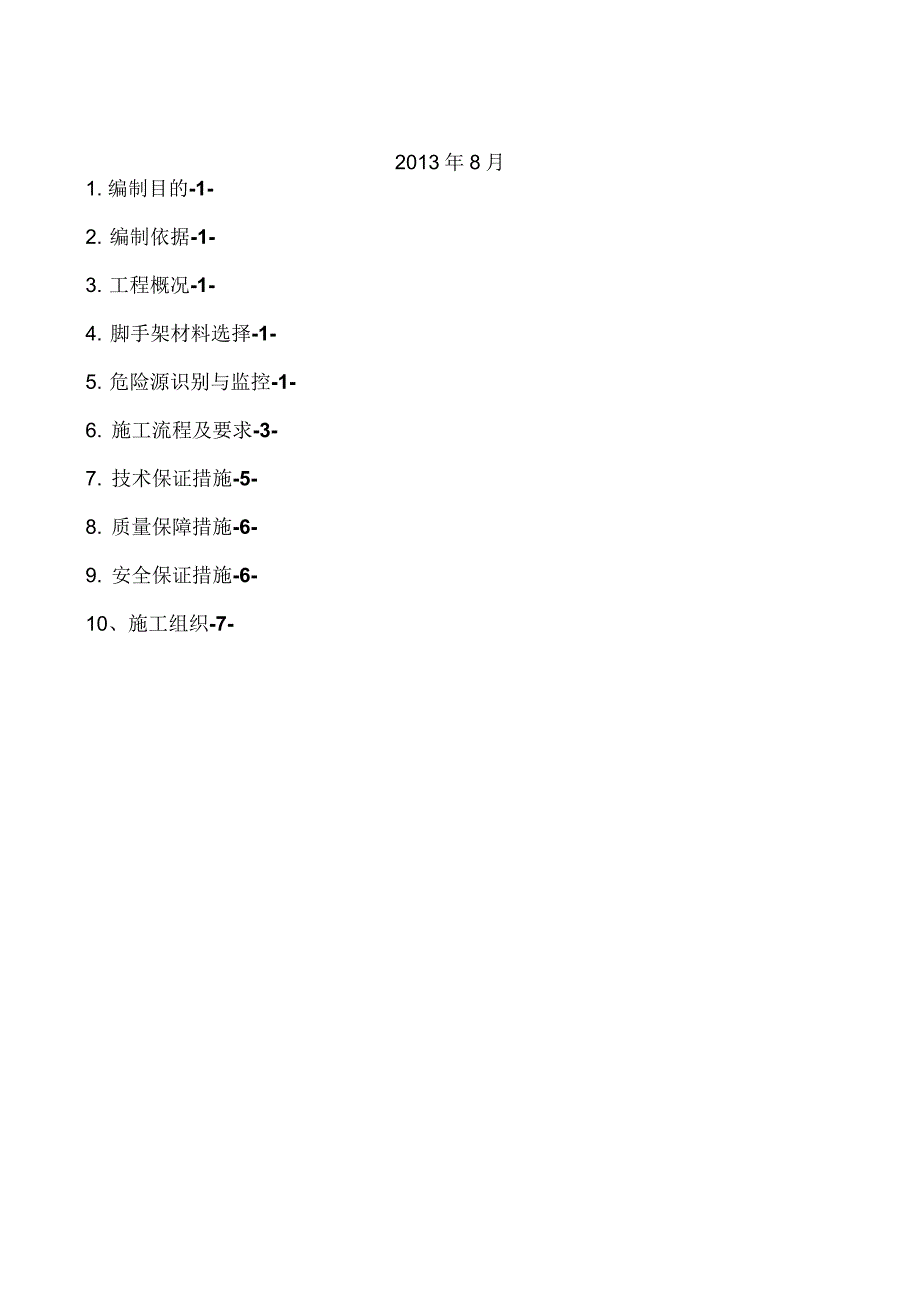

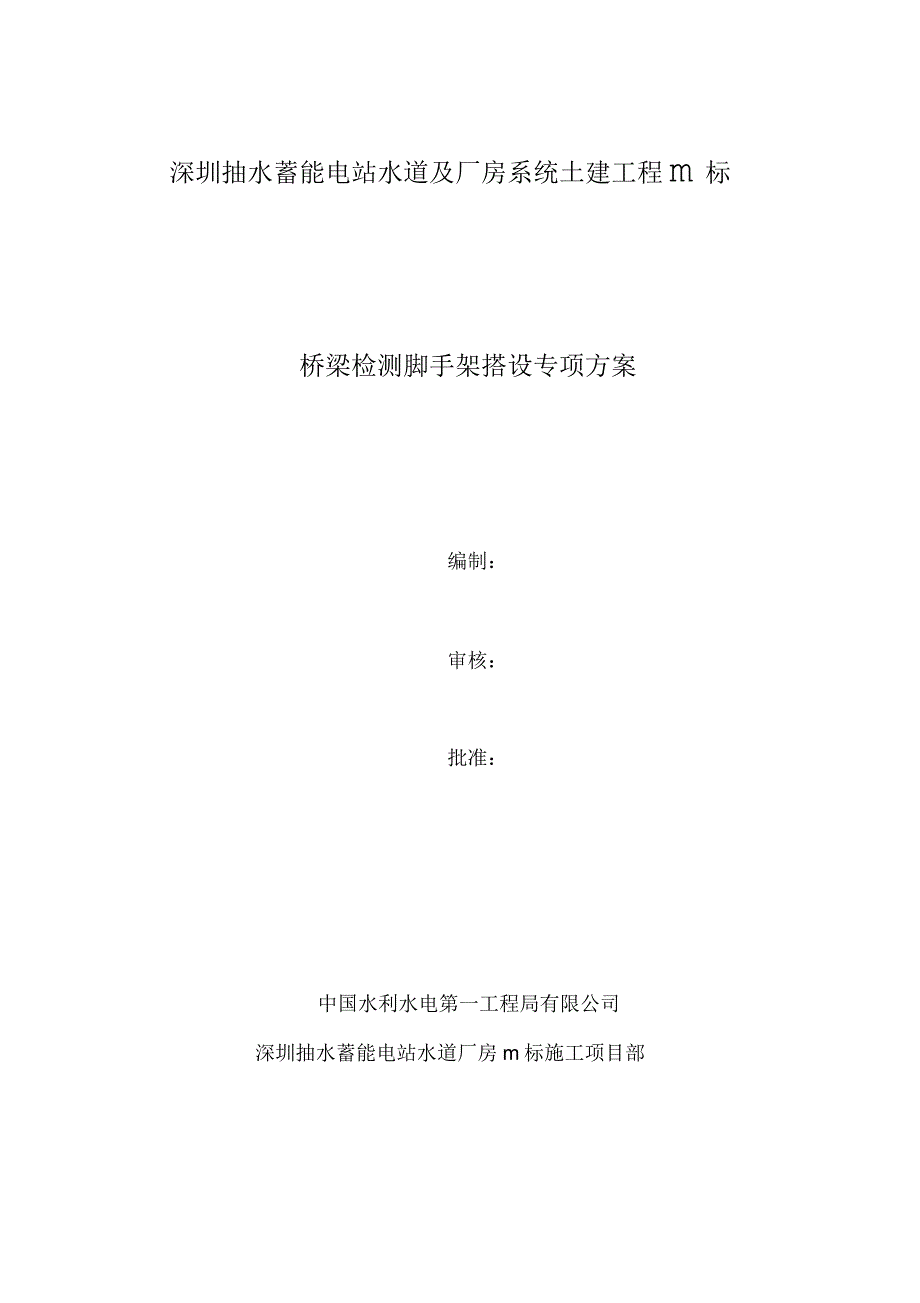

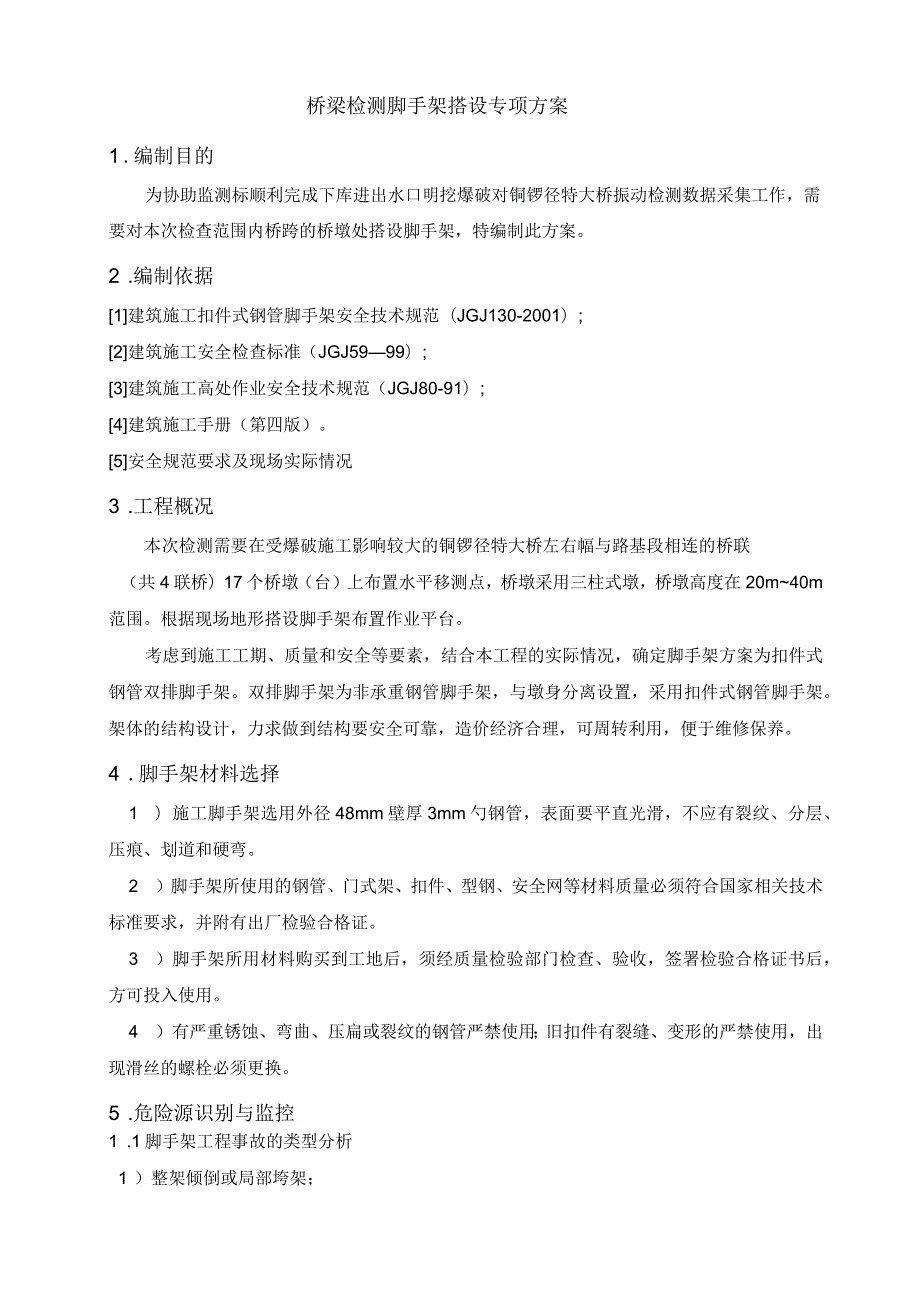

1、深圳抽水蓄能电站水道及厂房系统土建工程m标桥梁检测脚手架搭设专项方案编制：审核：批准：中国水利水电第一工程局有限公司深圳抽水蓄能电站水道厂房m标施工项目部2013年8月1. 编制目的-1-2. 编制依据-1-3. 工程概况-1-4. 脚手架材料选择-1-5. 危险源识别与监控-1-6. 施工流程及要求-3-7. 技术保证措施-5-8. 质量保障措施-6-9. 安全保证措施-6-10、施工组织-7-桥梁检测脚手架搭设专项方案1 .编制目的为协助监测标顺利完成下库进出水口明挖爆破对铜锣径特大桥振动检测数据采集工作，需要对本次检查范围内桥跨的桥墩处搭设脚手架，特编制此方案。2 .编制依据1建筑施工扣

2、件式钢管脚手架安全技术规范（JGJ130-2001）;2建筑施工安全检查标准（JGJ5999）;3建筑施工高处作业安全技术规范（JGJ80-91）;4建筑施工手册（第四版）。5安全规范要求及现场实际情况3 .工程概况本次检测需要在受爆破施工影响较大的铜锣径特大桥左右幅与路基段相连的桥联（共4联桥）17个桥墩（台）上布置水平移测点，桥墩采用三柱式墩，桥墩高度在20m40m范围。根据现场地形搭设脚手架布置作业平台。考虑到施工工期、质量和安全等要素，结合本工程的实际情况，确定脚手架方案为扣件式钢管双排脚手架。双排脚手架为非承重钢管脚手架，与墩身分离设置，采用扣件式钢管脚手架。架体的结构设计，力求做到

3、结构要安全可靠，造价经济合理，可周转利用，便于维修保养。4 .脚手架材料选择1 ）施工脚手架选用外径48mm壁厚3mm勺钢管，表面要平直光滑，不应有裂纹、分层、压痕、划道和硬弯。2 ）脚手架所使用的钢管、门式架、扣件、型钢、安全网等材料质量必须符合国家相关技术标准要求，并附有出厂检验合格证。3 ）脚手架所用材料购买到工地后，须经质量检验部门检查、验收，签署检验合格证书后，方可投入使用。4 ）有严重锈蚀、弯曲、压扁或裂纹的钢管严禁使用；旧扣件有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。5 .危险源识别与监控1 .1脚手架工程事故的类型分析1 ）整架倾倒或局部垮架；2 ）人员从脚手架上高处坠落

4、3 ）落物伤人（物体打击）；4 ）不当操作事故（闪失，碰撞等）。2 .2引发事故的主要原因分析3 ）整架倾倒或局部垮架构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等；在使用过程中任意拆除必不可少的杆件；地基出现过大的不均匀沉降。4 ）人员从脚手架上高处坠落作业层未按规定设置围挡防护；作业层未满铺脚手板；脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落；不当操作产生的碰撞和闪失等。5 ）落物伤人（物体打击）在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人；架体上物体堆放不牢或意外碰落，砸伤工人或路过行人；整架倾倒、垂直坍塌或局部垮架，砸伤工人或路过行人等。4）不当操作大致有

5、以下情形：用力过猛，致使身体失稳；拥挤碰撞。5）其他伤害在不安全的天气条件（六级以上大风、雷雨和雪天）下继续施工；在长期搁置以后未作检查的情况下重新投入使用；脚手架的外侧边缘与外电架空线路的边线之间没有保持安全操作距离等。6 .3危险源的监控1）对脚手架构配件材料的材质、使用机械、工具、用具进行监控；2）对脚手架的构架和防护设施承载可靠和使用安全进行监控；3）对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况，使用前必须进行脚手架的验收和签认。4)加强安全管理，对施工环境和施工条件进行监控。6、施工流程及要求6.1 工艺流程6.1.1 脚手架搭设工艺流程场地平整、夯实一材料准备一

6、定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆一剪刀撑一铺跳板一安装防护栏及安全网。6.1.2 定距定位根据模板构造要求，在墩身四角用尺量出内、外立杆离墩身的距离并做好标记；分出立杆位置，标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。根据现场实际地形，立杆下端垫木方并设置扫地杆。6.2 结构要求6.2.1 平面布置沿桥梁宽度方向两侧边墩立杆纵向间距160cmi横向间距墩台附近160cm,墩柱之问250cm具体参照附图中标注间距搭设；立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。立杆的直接头应相互错开100cm长，其接头距离大横杆的距离不大于步

7、距的1/3。6.2.2 大横杆的搭设(1)大横杆设置在立杆内侧，步距控制在180cm(2)上下层架接头应互相错开，搭接长度应不小于50cmi(2)大横杆应采用直角扣件固定在立杆上，并应等间距设置。6.2.3 小横杆的搭设(1)两端伸出立杆15cm,离桥柱20cmi(2)小横杆两端，应用直角扣件固定在大横杆上，并应等间距设置。6.2.4 立杆的搭设1 )脚手架搭设范围内的地基要整平夯实，根据施工员的交底和建筑物的特点，确定立杆纵、横向间距，现场拉线，钉竹签放样。2 )立杆基础下垫垫板。3 )脚手架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上不大于200mmt的立杆上。横向扫地杆亦采

8、用直角扣件固定在紧靠纵向扫地杆之下。4 )脚手架搭设高度在25m以下为单立杆，高度超过25m时采用双立杆搭设。5 )横向间距：150170cm(误差5cmi),内侧立杆离桥墩010cm(桥墩直径为140cml6)纵向间距：150170cm(前4排)，中间部位间距控制在250cm以内。超过1500cm高的架子立杆间距不得大于180cm外立杆顶端高出操作台上100c5m7)立杆除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定：(1)立杆上的对接扣件交错布置，两根相邻立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于50cm；各接头中心

9、至主节点的距离不大于步矩的1/3。(2)搭接长度不小于1m,采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于lOcm=6.2.5 剪刀撑与横向斜撑1)剪刀撑的设置应符合下列规定：(1)每道剪刀撑跨越立杆的根数按表1的规定确定。每道剪刀撑宽度不小于4跨，且不小于6m,斜杆与地面的倾角宜在45.60之间；表1剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角a45o50o60o剪刀撑跨越立杆的最多根数n765(2)在外侧立面整个长度和高度上连续设置剪刀撑；(3)剪刀撑斜杆的接长官采用搭接，搭接应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)6.3.5条的规定；(4)

10、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于15cm。2)横向斜撑的设置应符合下列规定：(1)横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)6.5.2条第2款的规定；(2)两端均设置横向斜撑；(3)除拐角设置横向斜撑外，中间每隔6跨设置一道。6.2.6 防护栏杆在高处作业平台上的脚手板必须满铺（要用10#或12#铅丝固定在脚手架钢管上），周围（临空面）应设120cm高的防护栏杆和设20cm高的挡脚板和挂安全网，防止作业过程中人员和工具坠落。脚踏板铺设应遵守下

11、列规定：（1）脚踏板应满铺，离坡面或墙面不得大于20cm,不得有空隙和探头板。（2）脚踏板搭接长度不得小于20cm。（3）对头搭接时，应架设双排小横杆，其间距不大于20cm,不得在跨度间搭接。（4）在架子的拐弯处，脚踏板应交叉搭接。（5）脚踏板的铺设应平稳、绑牢。6.2.7 爬梯根据检测标要求，在搭设脚手架时，在桥墩两侧边墩位置搭设爬梯，检测人员从桥面系适当位置进入爬梯，到操作平台工作面，爬梯采用采用架子管搭设，间距为40cm。7、技术保证措施1 ）架子搭设完毕，用合格密目完全网铺围于架子的护栏的外围和底部。2 ）钢管与扣件进场前应经过检查挑选，合格的才能使用。3 ）架子搭设到1000cm高度

12、时由架子搭设人员进行自检；架子搭设完毕后由施工单位同监理单位对整个脚手架进行验收检查，验收合格后方可投入使用。4 ）脚手架严禁悬挂起重设备。5 ）脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横纵向水平杆。6 ）拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业方案，有计划的进行拆除。7 ）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。8 ）拆架的高处作业人员应戴安全帽、系安全带、穿防滑鞋等安全防护用品。9 ）拆架程序应遵守“由

13、上而下，先搭后拆”的原则，即先拆跳板、剪刀撑，而后拆小横杆、大横杆、立杆等。10 ）拆除时要统一指挥，上下呼应，当解开与另一人有关的结扣时，应先通知对方，以防坠落。11 ）拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随码，堆放整齐。12 ）如遇强风、大雨等特殊天气，不应进行脚手架的拆除，严禁夜间拆除。8、质量保障措施1 ）操作人员作业前必须进行岗位技术培训与安全教育。2 ）技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。3 ）脚手架必须严格依据本施工方案进行搭设，搭设时技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。4 ）脚手架搭设

14、完备，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。9、安全保证措施1 ）操作人员必须持有登高作业操作证，方可上岗。2 ）架子在搭设（拆卸）过程要做到文明作业，不得从架子上掉落工具、物品，同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。3 ）在架子上施工的各工种作业人员，应注意自身安全，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。4 ）六级以上大风等天气，严禁进行脚手架搭设、拆除工作。5 ）设立安全员对脚手架定期进行检查、保养。6 ）在脚手架上进行电、气焊作业时，必须有防火措施和专人看护，安全员巡视检查。7 ）脚手架必须有

15、防止坠物伤人的标识。8 ）搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。9 ）脚手架不得搭设在架空线路的安全距离内，并做好可靠的安全接地处理。10 ）定期检查脚手架，发现问题和隐患，在施工作业前及时维修和加固，以达到坚固稳定，确保施工安全。11 ）脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防护鞋。12 ）保证脚手架的整体性，不得截断架体。13 ）严格控制施工荷载，脚手架不得集中堆放材料，施工荷载不得大于3KN/m2-6-确保较大安全储备。14 )结构施工时不允许多层同时作业，同时作业层不超过两层15 )各作业层之间设置可靠的防护栅栏。防止坠物伤人。10、施工组织1

16、0.1 检测桥梁施工的材料、设备及劳动力供应(1)主要机械设备供应计划表序号名称规格型号单位数量备注1吊车25台12自卸车解放台23装载机台14挖掘机台1(2)主要辅助材料计划表序号材料名称规格型号单位数量备注1钢管648X3.5t1102扣件个200003跳板厚度2cmM211204块5205安全网M215006铁锹把107铁镐把5注：其他材料以现场施工为准。(3)脚手架搭设施工主要劳动力计划表工种架子工普工司机安全员技术贝管理人员其他合计人数30303112107710.2 、施工进度计划铜锣径大桥及铜锣径特大桥靠近中间路基段3个桥墩1个桥台，脚手架搭设计划1013年9月1日开工，2013年9月12日完工，历时12天。
