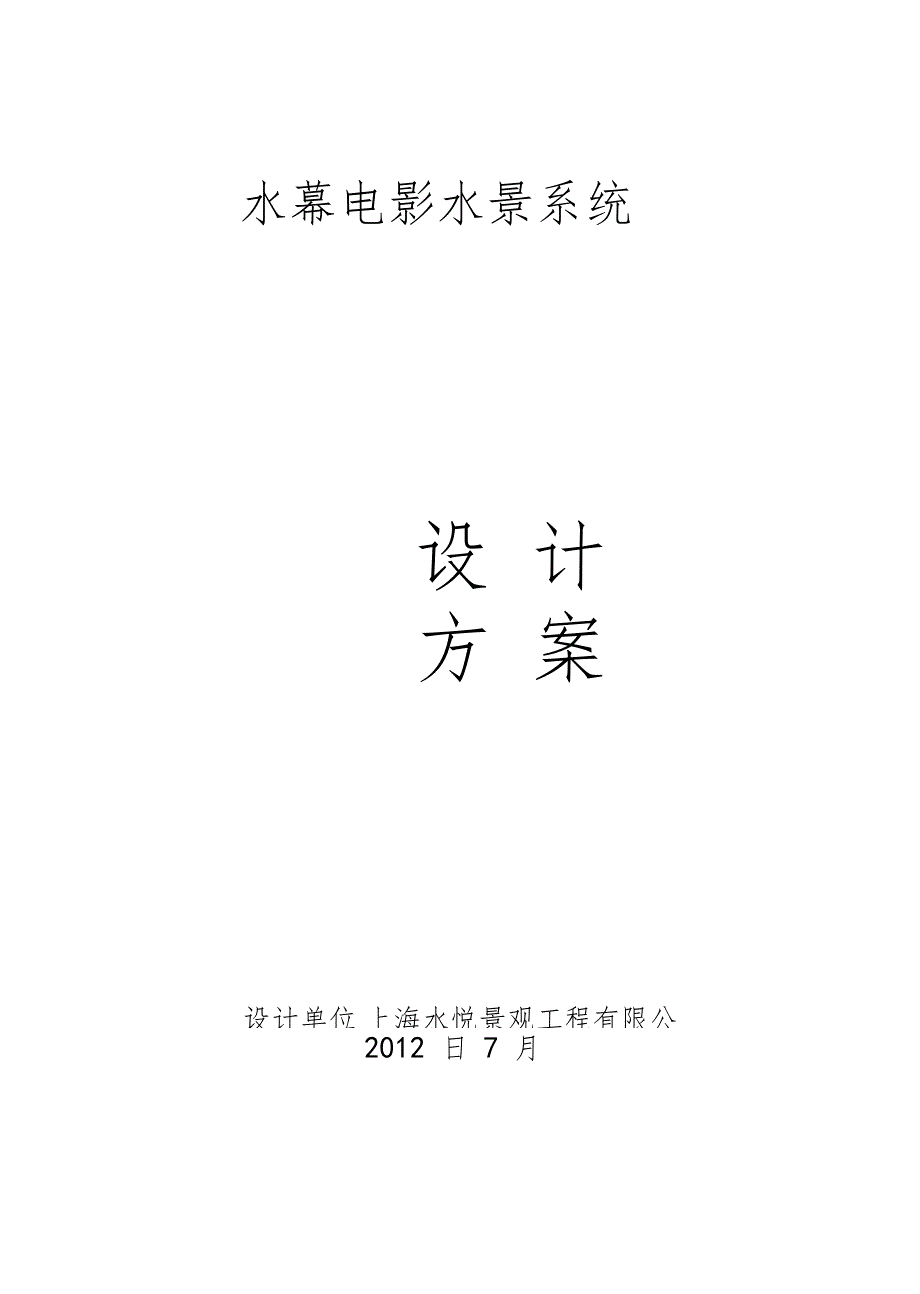

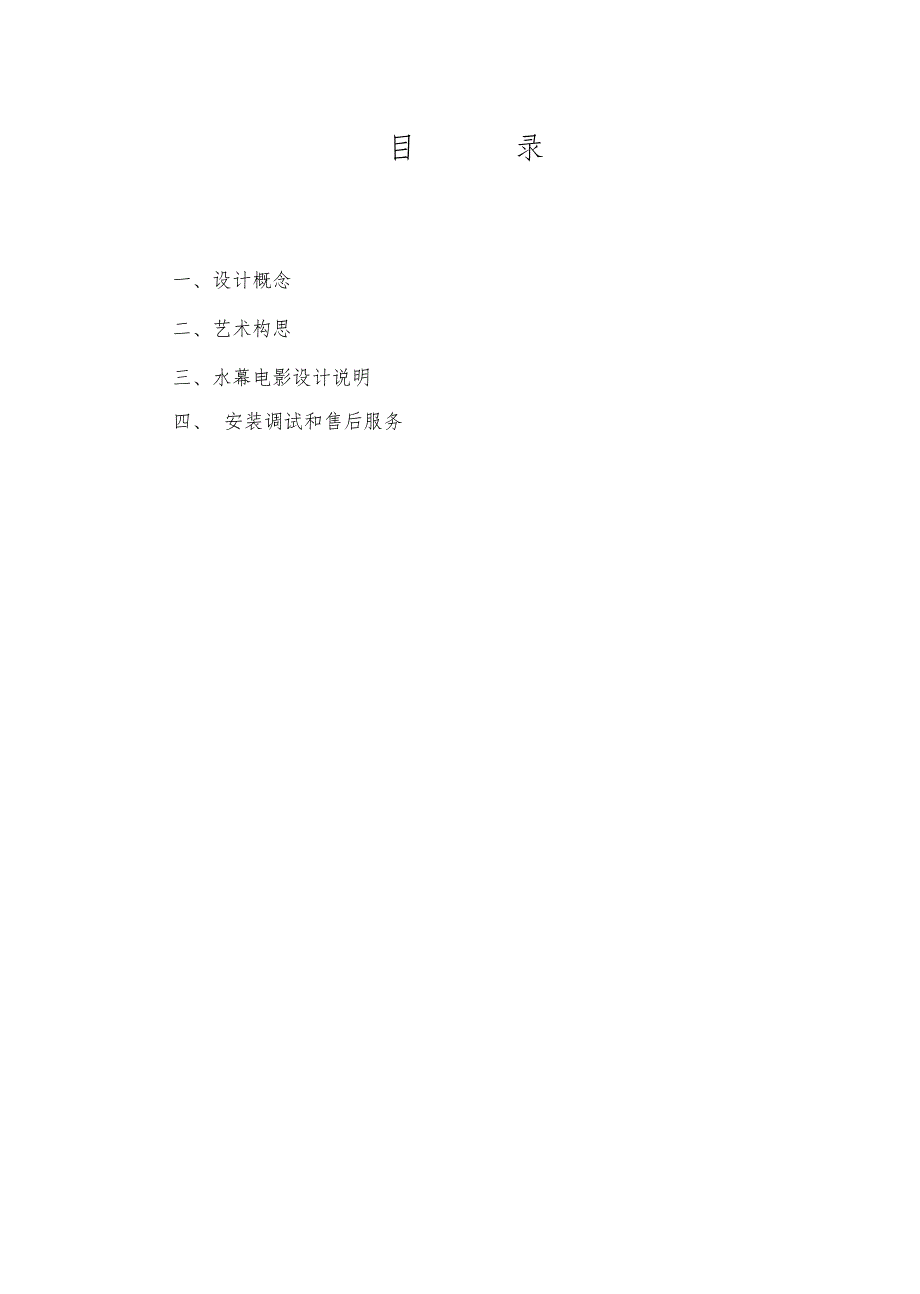

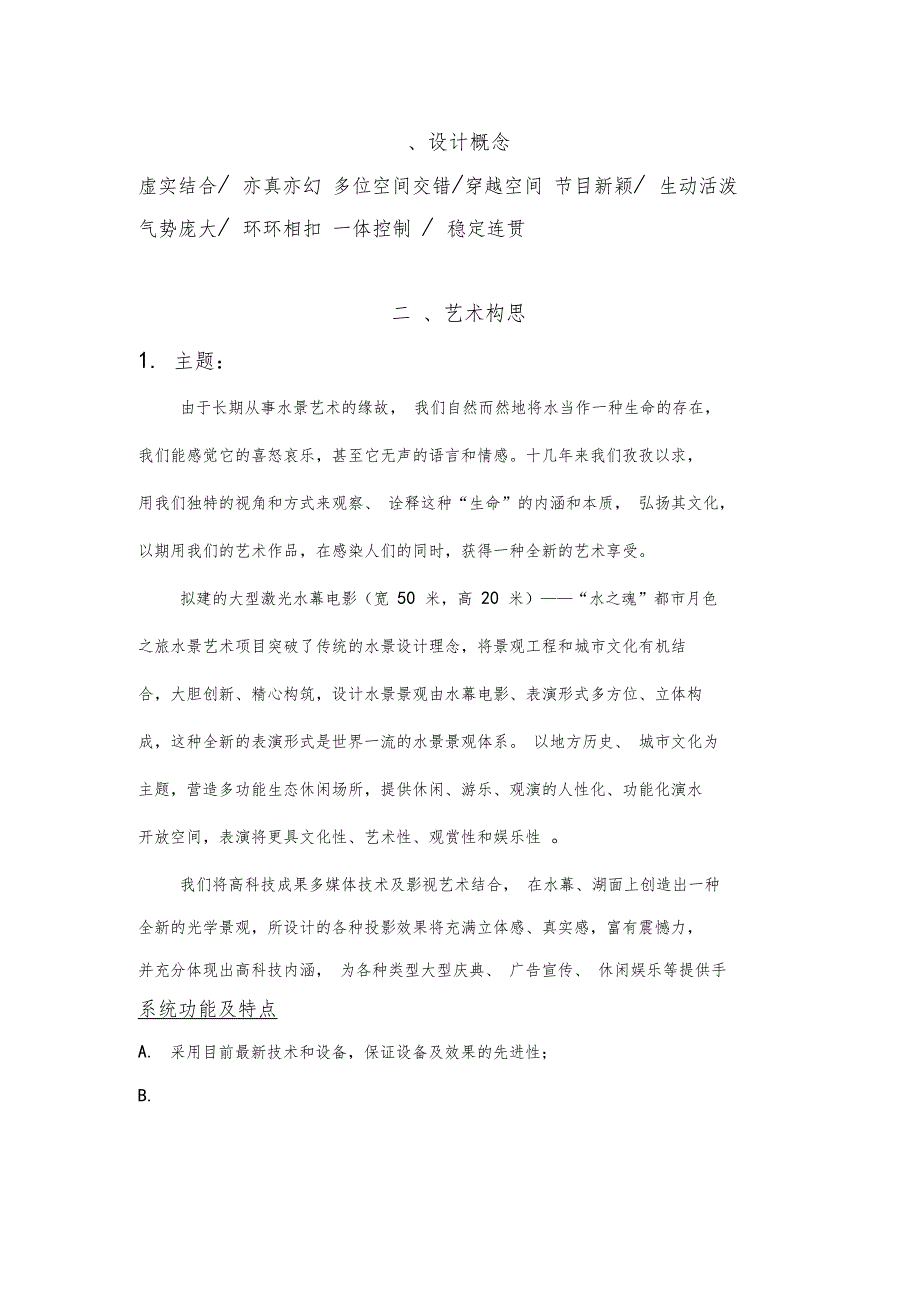

1、水幕电影水景系统设 计 方 案设计单位：上海水悦景观工程有限公司2012 日 7 月目录一、设计概念二、艺术构思三、水幕电影设计说明四、安装调试和售后服务、设计概念虚实结合/ 亦真亦幻 多位空间交错/穿越空间 节目新颖/ 生动活泼 气势庞大/ 环环相扣 一体控制 / 稳定连贯二 、艺术构思1. 主题：由于长期从事水景艺术的缘故， 我们自然而然地将水当作一种生命的存在， 我们能感觉它的喜怒哀乐，甚至它无声的语言和情感。十几年来我们孜孜以求， 用我们独特的视角和方式来观察、 诠释这种“生命”的内涵和本质， 弘扬其文化， 以期用我们的艺术作品，在感染人们的同时，获得一种全新的艺术享受。拟建的大型激光

2、水幕电影（宽 50 米，高 20 米）“水之魂”都市月色 之旅水景艺术项目突破了传统的水景设计理念，将景观工程和城市文化有机结 合，大胆创新、精心构筑，设计水景景观由水幕电影、表演形式多方位、立体构 成，这种全新的表演形式是世界一流的水景景观体系。 以地方历史、 城市文化为 主题，营造多功能生态休闲场所，提供休闲、游乐、观演的人性化、功能化演水 开放空间，表演将更具文化性、艺术性、观赏性和娱乐性 。我们将高科技成果多媒体技术及影视艺术结合， 在水幕、湖面上创造出一种 全新的光学景观，所设计的各种投影效果将充满立体感、真实感，富有震憾力， 并充分体现出高科技内涵， 为各种类型大型庆典、 广告宣传

3、 休闲娱乐等提供手系统功能及特点A. 采用目前最新技术和设备，保证设备及效果的先进性；B. 在大型水幕上投影高清晰视频，兼容多种视频信号，如DVI、RGBs色差信号、Video、S-Video 等等；C. 水幕电影可以直播卫星电视、有线电视、编辑好的视频及广告；D. 在水幕上投射艳丽的激光动画，可以实时编辑、制作宣传广告等多种内容；三、水幕电影设计说明1、概述 水幕系统主要由水幕发生器、水泵电机、配电控制设备、阀门、输水、整流 管、导流板及水源等组成。在水泵作用下，水流从水源经水管、导流板从喷嘴中 喷射而出，形成水幕，水幕为单嘴扇形水幕，出口为窄缝状，扩散角为180 度。水幕实际上是汽水混合

4、物，有较好的成像效果。以此为背景，可将计算机信号、 DVD/VCD/LD等视频信号和有线电视的实时信号显示在水幕上，形成影像清晰的 画面。人们可以在水幕上观看新闻联播、电影、电视、DVD/VCD节目，各种 广场宣传片及利用多媒体播放的所有内容。2、水幕喷头的设计加工我公司研制的水幕发生器，在完善的设计理论和设计依据指导下，依靠丰 富的实践经验设计制作的， 采用不锈钢等材料， 比原来的水幕喷头在结构和加工 方法上作了很大的改进， 不但降低了造价，而且提高了水幕生成质量和抗风能力， 大大提高了水幕投影图像的清晰度。3、投影设备说明（1、） 系统总论一、设计依据 根据用户建设的要求，并接合我们以往在

5、类似工程的经验，在满足用户目前 提出的需求前提下， 参考国内外权威机构的各种设计和应用指南， 我们对系统的 整体设计经过反复的计算和模拟论证，基本确定了方案设计的可行性、稳定性、 智能化和可扩展性代表业内的先进水平。根据国际和国家现行协议规范，参考设计依据如下：1、国家标准和规范（略）2、会议系统框架协议（略）二、设计原则 在符合国家规范的前提下，最大限度地满足用户对显示系统的需求。先进性成熟性与实用性灵活性和开放性 集成性和可扩展性标准化和模块化 安全性与可靠性 服务性与便利性 经济合理性三、系统优点 对于方案的构思、系统的设计、器材的选型我们都经过了严谨的筛选，并 做了大量的调查论证， 结

6、合目前大部分类似工程在应用中出现的不足， 我们也提 出了解决方案并在本系统加以利用，确保系统能达到以下的优点：最先进的技术最稳定的运行 最佳的信号传输 足够的画面亮度安全的使用保证 合法的使用保证（2、） 系统概述及设备选型一、系统概述对于现场的使用要求， 我们使用 12000 流明的高亮度工程投影机进行水幕投 影，以确保清晰的画面效果。水幕投影系统采用1台投影机，显示画面约为 9600X 12500mm勺超大4: 3 画面，相关的投影尺寸如下图：+9600-12500mm二I /XL俯视图1200（流明投影机940W功率侧视图湖面对于投影机组的位置和环境，我们通常采用投影房、湖面架船、室外恒

7、温箱 等方式。对于本系统，要考虑到投影点的位置是否适合采用上述几种结构为了保证距离内可以完成该尺寸的投影以保证良好的光输出，我们 建议选用短焦镜头25-30m,以现场实际环境的要求为准。二、设备选型1、专业工程投影机为了保障投影输出的亮度足够，每我们我们选用一台12000流明高亮度工程 投影机，分辨率为1024 X 768模式。主要指标： 1 2000流明亮度，90%匀匀度，2000:1对比度真实XGA分辨率，兼容UXGAVGA可进行视频缩 放用户自定义投影密码锁超长工作时间，正常维护下灯泡每天可以工作 23 小时以上最新LCD面板成像系统设计提供2000:1超高对比度快速镜头安装系统，可选多

8、种镜头，电动镜头可水平或上下平移动，自带梯 形校正功能 用户可选双灯组工作或四灯组工作内置图像管理软件最新10bit视频色彩处理器让图像色彩更丰富 主要指标：图像特征亮度12000对比度2000:1亮度均匀度90%成像系统1.8英寸多晶硅有源距阵X 3水平分辨率800 TV(HDTV)屏幕像素1024X 768色彩度16.7白力总像素2359296 (1024 X 768) X 3灯泡灯泡330W NSHX2灯泡寿命3000小时以上图像控制支脚向上支脚向上6.5 垂直数字梯形 校正 40水平梯形校正 20图像对角线（最 大）600（采用 AH-21102镜头）图像对角线（最 小）40（采用 A

9、H-21102镜头）图像宽度（最 大）12m图像宽度（最 小）0.63m镜头垂直镜头缩放 50%水平镜头缩放 10%镜头速度（参 数）不含镜头镜头类型电动变焦和聚焦型投影距离（最 大）根据镜头选择投影距离（最 小）根据镜头选择投影距离与图 像宽度比根据镜头选择吊装吊装方式正投、背投、顶投、地投、360吊装遥控遥控（投影机）有线/无线遥控X 1计算机规 格计算机兼容性UXGA模拟）、SXGA+ SXGA WXGA, XGASVGA VGA&MAC点时钟230 MHz支持计算机格 式1600X 1200、1280X 1024、1024X 768、800X 600、640X 480计算机分辨率XGA

10、音频规格音频Mini Stereo x 1视频规格视频兼容性480i/p、575i/p、720p、1035i、1080i-50/60、1080psf24/25/30(数字信号)视频制式NTSC PAL/ SECAM NTSC4.43 / PAL-M&N支持的视频格 式4:3 & 16:9视频图像调整视频信号逐行扫描接口输入模块1:a模拟计算机输入：HD15 X 1 b计算机或 视频输入DVI- DX 1模块 2:a BNCX 5(RGBHV) bBNX 3(Y,Pb/Cb,Pr/Cr) 或 BNX 1(视频)或S-video X 1模块3:可选模块模块4:可选模块控制口RS23X 2(In &

11、 Out Dsub9 X 2)鼠标USX 1(B 型)外形规格机壳长度757mm机壳咼度267mm机壳宽度530mm外包装长度951mm外包装咼度542mm外包装宽度846mm重量27.6kg电源规格耗电量950W电源线10英尺（3米）三类电源线，可拆卸电源管理自动灯泡关闭电源要求100120/200240V AC, 50/60Hz工作环境工作噪音低于45dBA工作温度（最 高）40 C (104 F)工作温度（最 低）5 C (41 F)节能模式 规格亮度（节能模 式）工作噪音（节能模式)认证标准UL，UL，CE，CCC安全安全插槽线缆锁定系统附件用户手册保修卡电源线VGA电脑输入线(HD1

12、5 HD15)无线/有线遥控配电池(AA x 2) 1.5 米无线遥控 线可选配件电话、中焦和广角镜头、替换灯泡、附加DVI-D/HD15 5 BNC/Video 输入模块，DVI、HD15 5BNC和SD/HD-SDI输入模块，网络控制模块，保修期限灯泡半年整机两年2、信号传输系统:产品介绍：CKL-01计算机信号传输系统，由发送器 CKL-0仃和接收器CKL-01R组成， 使用网线作为传输线。发送器 CKL-01T输入为VGA接口，输出为RJ45接口，其 作用是将RGBHVE平衡信号转换为平衡信号，这样便可与网线匹配连接。接收器 CKL-01R输入为RJ45接口，输出为VGA接口，可将平衡

13、信号转换为非平衡信号， 以便与通用显示设备(投影机或显示器)相连接。CKL-01R具有RGB延时矫正功能，可矫正网线的RGB专输时延差，消除由此产生的 RGB分色问题。CKL-01的 行同步和场同步均采用平衡传输，因此大大提高了系统抗干扰的性能。网线收发 器使用通用网线(CAT5作为传输线，因而可简化工程布线，降低成本。双绞线 传输对共模干扰具有很强的抑制作用，能消除系统中经常出现的地线干扰问题。3、信号传输处理根据现场实际情况,切换分配以及长距离驱动设备复合音视频矩阵-可对复合视频信号如VCD的信号进行输出的切换VGA/RG转换器-将计算机信号转换为RGBH分量信号复合视频解码倍线器-可将复

14、合视频信号如VCD录像 机转换为RGBH信号，并将扫描频率提高一倍，提高信 号的稳定性。RGBH音视频矩阵-可对RGBH信号进行统一切换，并 输出给投影机和录像机以及其他信号处理设备。4、232控制系统：我们采用多媒体控制中控本次方案二台连控 产品介绍：1采用一体化结构，安装方便（开孔尺寸：212MMX105IMM2、内置VGA 3X2矩阵3、内置Audio4X1矩陈4、内置Video 2X1矩阵5、内置1路话筒混音放大电路6、内置投影机延时关机电路，有效保护投影机灯泡7、 内部固化数百款投影机 232代码，永不丢码，无需客户写码，只通过拨 码开关就可选择，方便快捷。8支持串口和红外两种方式探

15、制投影机。9、内置投影机防盗报警功能。10、智能联动，可编程一键关机，按上课键打开中控和所联动的设备，按下 课键关闭中控和所联动的设备，真正做到上课即用下课即走。11、LED灯显示当前工作状态。12、高清晰VGA分配电路，支持长线驱动。13、采用低压开关电源，整机功耗不超过 4V，长时间工作不会发热。14、 前置笔记本输入接口，网络接口，USB接 口，可控220V电源输出插座15、支持投影机休眠功能16、支持讲台开锁联动5、多媒体电脑联想？ Vostro? 成就？ 220s超薄塔式台式机中央处理器英特尔？奔腾?处理器E5300 （2.6GHz）内存1GB单通道DDR2内存联想？ E2010H

16、20宽屏LCD显示器硬盘320GB* SATA硬盘显卡英特尔？图形媒体加速器X4500HD5、不间断电源/空调恒温系统由于投影机在每次关机时需要一个散热和冷却的过程（散热时间根据不同的 机型有差异，本系统约5分钟左右），要求所有投影机的电源必须独立设置电源 开关和漏电保护器，不能与灯光、机电、以及其他需要经常开关的电源公用。我们建议在系统中增加不间断电源和保持系统恒温的空调系统（设备选型 略），以保护投影机的正常运行不受到电源和温度的影响单系统原理图(3)、系统结构电源功率1800W u注：最终设备现场实际情况及方案设计深化后可能会有调整4、水幕电影片源的说明1）、视频编辑系统：在总控系统的控

17、制下，通过非编编辑系统，来进行投 影画面的相互配合，达到完整的水幕电影的有机统一。2）、在我公司的技术支持下，贵方可以从有关电影、电视节目、影像资料 中下载感兴趣的题材和拷贝资料，在水幕上观看新闻联播、电影、电视、DVD/VCD 节目，进行各种广场宣传片及利用多媒体播放的所有内容。5、音响系统一般来讲任何类型的歌曲都可用来做背景音乐， 在喷水过程中， 根据音乐的 频率信号，水形时而激情高昂， 时而优美柔和， 我们采用优质的全天候防雨音响， 先进的音乐控制系统， 给您创造最美的视听享受。 音响系统用音响设计专用模块 软件做电脑模拟设计。贝塔斯瑞 的专业音箱， 着重于体现人声的穿透性， 修饰性和音

18、乐的表现并且 具有足够的声压和功率。所有喇叭单体的关键材料均按照贝塔斯瑞 的特殊要求 从全球优秀供应商采购， 分频器的设计更是经由计算机辅助设计到高级听音师的 人工调整再到消声室的精密测试再调整，因而贝塔斯瑞 的音箱都能让你感受到 歌唱的轻松自如和能充分调动你情绪的音乐气氛。 全新材料工程塑胶箱体， 防水 防晒。U12多功能扬声毎U系列多功能扬芦器是针对各种耐用性要求和便携性要求较高的场所设计，箱体材料选用高分子工程 塑胶，加入改善音嵐特殊介眾，在具有良好的时磨损性能下，又具有非第好的音战裘現，产品广泛 应用于世界各国。产品特点： 2分频全频音箱。-*只 1Z寸Cloth edgefti e-

19、jc * 一只44mm 高音钛膜驱动器-新型菲对称指向性可旋转高音吕角防水、耐屈箝体音箱四周设有悬吊宾装点，底部有支搏孔座犬动态，鬲灵敏度，中、高音通透活晰，低频力度 銅.适用于対音质和声压要求高的场所如酒吧、乐 臥影视厅.多功能厅、VIP室、会议室等可作为上述 音响系抚的主扩声音箱.适合潇动使用，如商业促梢、乐队漓出、企业晩 会.也可作为各种大功率辅助音箱.产品尺寸图：120mmo总重20Kg规格&琴数二单元蛆成LF:12wxl,HF:O44mmxl頻率响应(-3dB)55Hz-18kHz灵敏度(lm/iw)97dB颔定功率(RM5)300W最大声压(1m)123 dB指向性(HxV)50-

20、100x55 何施转)额定阻抗8Q输入方式NL4X2 ,+1-1i争尺寸(WxHxD)415x620x382mm包装尺寸(WxHxD)465x680x435 mm淨重18KgR208专业枚大器R系列功率放大器隶属于第四代产品设计平台，在这一代产品中使用了一项关键的专利技术，低耗能 的K4供电系统，这个供电汞垢量终为线路芾来近75%的音乐播放效率，并且该孩术讣供电茶坊岌址 大幅降低低至0.8W的单营耗电终于让洪电系统脱豁散热器的束缚，体祝大幅缩小，最终我们的第 四代产品可以在2醐机箱空间中集成了4只28kW的放大橈块.而这仅有23kg的整机重星，这让 贝塔斯瑞的专业功功率放大器技术上升到了根抄放

21、大器技术的星鬲诵.1 三q|9特性&优势：散热器电气悬空，功率晶体与散热器直接压合，抛开传纸纯绫垫层的热传透阻隔，功率晶 体禅以迅速释放淤积热量、与散热体实现无温差传热.各功率晶体以均匀的最短距离接近冷风入口，它们之间温廣一致，因此可以均匀负担输 岀.任钱性电源搭配线性放大线路的放大器方臬里 我血设计夬械传轨设计Z路创造功 率/B呈比、功率/体枳比新的技术极限搭确的能源配比减少热量损失。独到的供电方秦降低放大钱路对电源供给要隶.烂当的材科搭RWJ工艺变压器的体积更小，功率输出更丈.散热貉结构方案改逬散热效果，讣更小体积更轻重星的散热黯更快芾走淤积热量.規格&参数:發定功率(8Q/60S)400

22、Wx2輙定功率(8Q/40ms)5OOWx2额定功率(4Q/40ms)800Wx2最犬希出电压C Vp/40ms)80V输入灵敏度 32dB/x40)1.41V最大增益dBC0.775V)37.3V正常功耗 t 230V/8 /D=2.83)1.6 A最大功耗(230V/4 Q/D=2.83)3.2A总谱波失真；(lkHz)0.025%直调失宜:(60Hz/7kHz 4:1 )0.075%频率响应:(20Hz?20kHz ) 0.5dB功率芾宽；(-3dB)10Hz-22kHz相位响应：(20Hz-20kHz )110dB阻尼茶数：(63Hz )300转换速率：(10kHz方波,x40(32d

23、B)増益)2OV/US辐入阻抗：lkH乙平衡輸入)20kQ灵低负我阻抗：(車个邇道)3.2 Q分禽度：(正常工作条件阳2)80dB共複抑制：(lkHz)80dB浄尺寸：88x482x400mm重星14kg6、 系统环境要求及建议投影间安装要求1、地面要求平整结实，承重力强；基座一般直接装在水泥地面上；如需要 装在地板上，地板下需要作加强处理。2、根据以往工程经验，视频传输电缆采用低烟、无卤同轴电缆。3、方案中对于室内管线敷设参照标准：JBJ16-83建筑电气设计技术规程 4投影机前后空调温度和湿度应调到同一刻度，以确保投影机散热。5系统的接线（电源、网络等）要接到投影机位置。灯光要求1 、系统

24、的电源为 AC 220V 5%；用有保护接地线的三眼插座；插座数与投 影屏数有关，一般控制器 1 个， 3个投影屏用一路插座。投影系统和大屏控 制器及控制PC等要求同相供电。电源电压要稳定，可靠，特别防止断电后 立即加电。因此，原则上要求大屏幕投影系统的电源必须经过相应功率 UPS 供电。2、系统要有良好的接地，接地电阻w 5Q。系统环境1 、作为投影窗口的装修墙，要求墙体牢靠，窗口四周平直不变形。投影窗 口选用普通玻璃而非亚克力材料。2、 投影系统的背面是维修通道，维修通道宽度一般不小于0.85 米3、 房间要求有较好的温度和湿度控制。最佳工作环境温度为0o-40oC，相 对湿度 20%-8

25、5%。4、投影房间要求保持干净，防尘。5、投影窗口避免光线直射，用窗帘遮光。6、消防喷头尽可能远离投影 , 并且要用喷雾灭火剂四、 安装调试和售后服务一、安装调试所有设备的安装和调试都由我公司负责进行，我公司派出技术人员根据设计 方案安装好所有设备， 并且进行系统的联调，包括在系统中使用的各种应用软件。 在调试过程中， 和用户的有关技术人员进行协调和良好的合作， 并负责系统使用 人员的培训。 在整个系统的调试完成之后， 保证用户的技术人员可以解决普通的 问题，使之能够担任系统的日常维护工作。安装调试工作分如下步骤进行：检查机房的电源（包括市电和 UPS是否符合要求，对不符合要求的电源， 和用户

26、协商解决。检查机房的温度、湿度、照明、消防和通风情况是否符合设备的要求，对不 符合要求的事项，和用户协商解决。检查系统连接线缆的连接状态。 按照系统设计方案的要求正确连接设备，包括电源、连接线，在连接正确的 基础上加载电源。检查各个系统设备的连通状态， 对不能正常连接的信息点， 分析其故障原因， 并排除故障。根据用户使用要求，连接计算机系统、网络系统和视频会议系统的各种音、 视频信号源，并且协助用户进行实际应用的调试。开通全部设备，进行整个系统的测试调整，并做好运行状态的记录，形成技 术文档。在上述过程中，做好详细的记录。在整个系统运行状态稳定之后，由我公司 和用户的技术人员合作填写技术文档，

27、 并保留存档（一式两份，一份交用户保管， 一份由我公司保管），作为以后系统维护的依据。二、售后服务我公司在系统建成后，定期派技术人员到现场进行系统的检查，对发现的问 题及时予以解决， 并且经常保持和用户技术人员的密切接触， 对用户提出的问题 做出解答。对于系统在建成一年内出现的设备故障 （非人为破坏或违反操作规程引起的 故障），我公司负责免费进行保修，以保证用户的利益。系统在建成一年之后， 我公司对系统的维护仅收取材料成本费。对于系统的设备，我公司按照和设备生产商的承诺负责进行设备的更换、维 修和软件的升级， 并严格按照规定收费， 在此期间由我公司提供相应设备代替需 修理的设备，保证用户的系统正常运行。上海水悦景观喷泉工程有限公司
