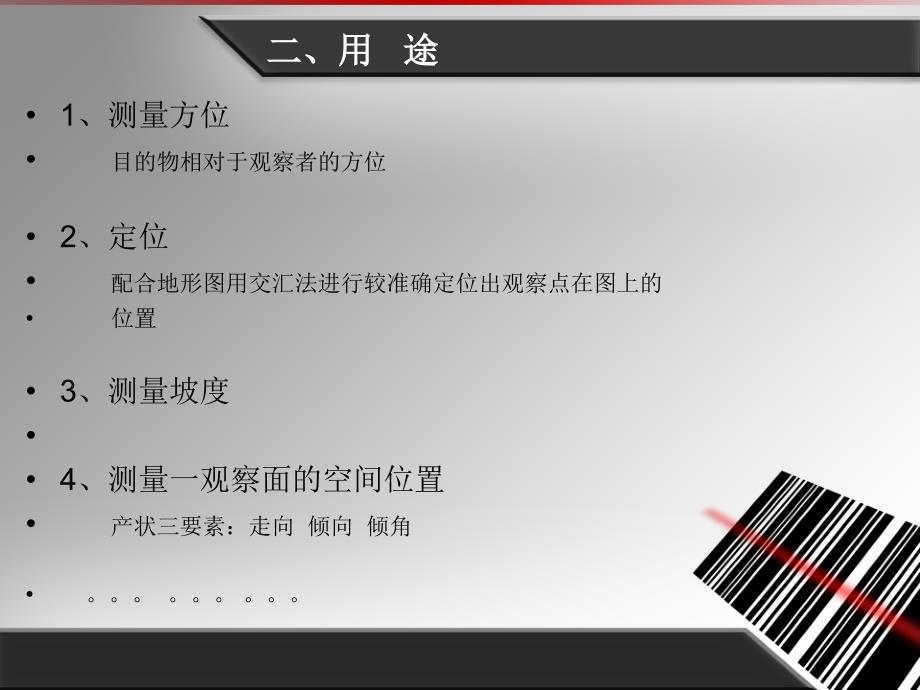

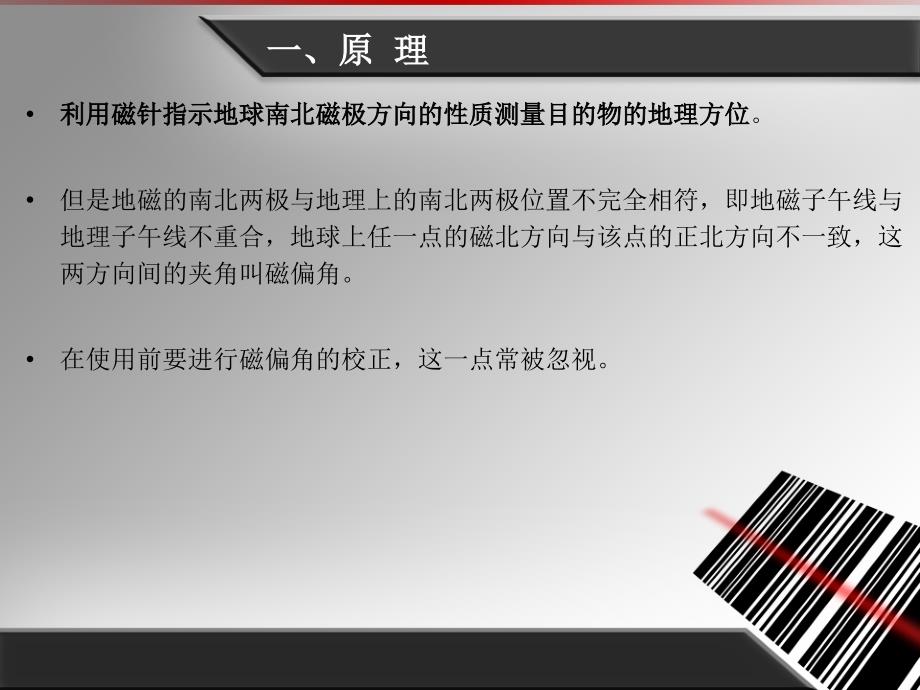

1、地质罗盘的使用地质罗盘的使用地质罗盘的使用地质罗盘的使用2011.03.022011.03.02一、原一、原 理理利用磁针指示地球南北磁极方向的性质测量目的物的地理方位利用磁针指示地球南北磁极方向的性质测量目的物的地理方位。但是地磁的南北两极与地理上的南北两极位置不完全相符，即地磁子午线与地理子午线不重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。在使用前要进行磁偏角的校正，这一点常被忽视。二、用二、用 途途1、测量方位 目的物相对于观察者的方位2、定位 配合地形图用交汇法进行较准确定位出观察点在图上的 位置3、测量坡度 4、测量一观察面的空间位置 产状三要素：走
2、向 倾向 倾角 。三、结三、结 构构正面图示2 反光镜1 瞄准觇板（读chan）1 瞄准觇板（读chan）3 透视孔4 固定磁针螺旋5 水平刻度盘8 垂直/测斜刻度盘7 磁针6 底盘水准器9 垂直/测斜水准器和刻度指示器10 铜丝，指示方向南北京地质仪器厂生产三、结三、结 构构左侧图示11 调磁偏角螺丝三、结三、结 构构背面图示12 垂直/测斜水准器扳手三、结三、结 构构哈尔滨光学仪器厂生产四、使 用0、在使用前进行磁偏角校正 地球上某点磁针北端偏于正北方向的东边叫做东偏（为+），偏于西边称西偏（为-)。地球上各地的磁偏角都按期计算，公布以备查用。测线的磁方位角A磁和正北方位角A的关系为：A=
3、A磁磁偏角。校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使罗盘南北刻度线与水平刻度盘0-180度连线间夹角等于磁偏角。经校正后测量时的读数就为真方位角。磁偏角原理用GPS测经纬度后，在美国NOAA网站上查询到研究所周边区域的磁偏角四、使 用进行磁偏角校正用皮套上带的小铁片进行调整已知磁偏角-627，则向左调整这个角度四、使 用1、测坡度 被测物、透视孔中线和觇板孔形成一条直线，同时调整罗盘背面扳手使测斜水准器气泡居中。测斜坡坡度时通常是两人对测，取俯角和仰角的平均值。例：测对面塔尖到观测者眼睛的坡度角四、使 用2、测方位角测定目的物的方位角，即：从
4、地理子午线顺时针方向到该测线的夹角。方法一方法一：放松制动螺丝，使物觇板指向测物，即罗盘北端对着目的物，进行瞄准，使目的物、觇板小孔和反光镜细丝连在一直线上，同时使底盘水准器气泡居中，待磁针静止时指北针指北针所指度数即为所测目的物之方位角。例：测对面塔尖到观测者的方位角四、使 用2、测方位角方法二方法二：罗盘南端对着目的物进行瞄准，使目的物、觇板小孔和透视孔细丝连在一直线上，同时使底盘水准器气泡居中，待磁针静止时指南针指南针所指度数即为所测目的物之方位角。例：测对面塔尖到观测者的方位角四、使 用3、测层面产状三要素：走向、倾向、倾角岩层走向是层面与水平面交线的方向。岩层倾向是指岩层向下最大倾斜
5、方向线在水平面上的投影，与岩层走向垂直。岩层倾角是岩层层面与假想水平面间的最大夹角，即真倾角，它是沿着岩层的真倾斜方向测量得到的，沿其它方向所测得的倾角是视倾角。可用小石子在层面上滚动或滴水在层面上流动来推测层面真倾斜方向。产状原理图 测岩层产状示意图四、使 用测走向 将罗盘长边与层面紧贴，然后移动罗盘，使底盘水准器的水泡居中，读出指针所指刻度即为岩层之走向。走向是代表一条直线的方向，它可以两边延伸，指南针或指北针所读数都是该直线之两端延伸方向例：测岩层节理面的走向两个平面保持一致罗盘长边紧靠层面四、使 用测倾向测岩层顶面，罗盘南端紧靠着层面并转动罗盘，使底盘水准器气泡居中，读指北北针所指刻度即为岩层的倾向。例：测岩层节理面的倾向四、使 用测倾角长边靠着岩层的真倾斜线，搬动罗盘背面扳手，使测斜水准器水泡居中，读出悬锥中尖所指读数，即为岩层之真倾角。例：测岩层节理面的倾角四、使 用产状记录如果测量出某一岩层走向为110度，倾向为20度，倾角30度，因走向与倾向垂直，所以不记录走向。产状记录为2030。问题：在岩层底面怎样测产状？谢 谢
