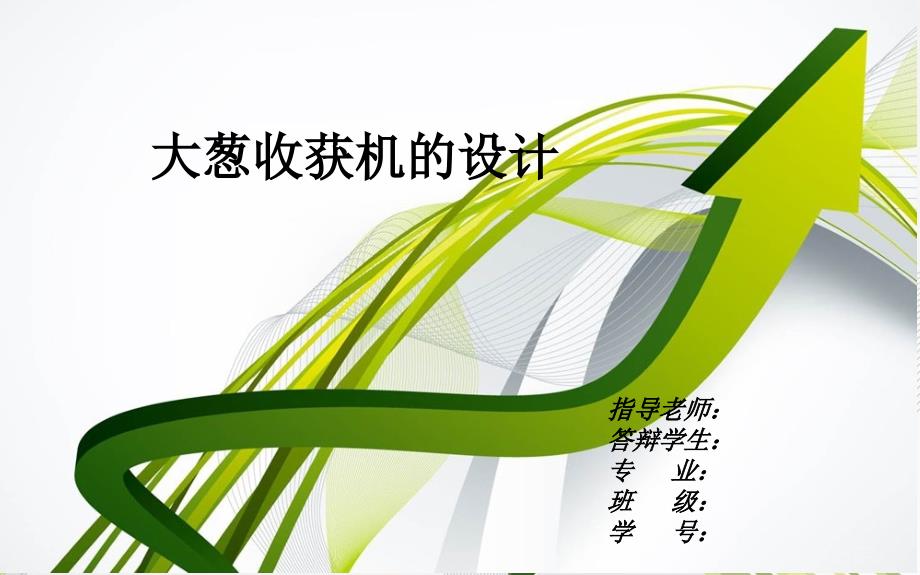

1、指导老师：指导老师：答辩学生：答辩学生：专专 业：业：班班 级：级：学学 号：号：大葱收获机的设计大葱收获机的设计PPT模板下载：模板下载： 该机作业时高速旋转切径刀具切断大葱的茎；挖掘铲对深陷土壤中大葱进行松土和挖起；挖掘铲后的一块横板，把大葱收到传输链条上；在传输链条上对大葱进行葱土分离；大葱运送到链条后端，落入套在收集框上的收集网袋，完成大葱的收集作业。研究内容研究内容4研究内容研究内容42、切茎装置 切茎装置是一个组合结构，实现大葱秆茎的扶起和对大葱秆茎的切断功能。它是由柴油机提供转速，传给皮带轮，再通过皮带轮传递给齿轮壳，齿轮壳内有一对锥齿轮，实现变向过程，然后传给刀具杆上的刀具，高
2、速旋转，切断葱杆。扶禾秆是大葱收获机行走时，对倒地的葱苗扶起，并对其行程一个夹持力，便于刀具的切径。限深及导向轮在机具在行走时控制其方向和入土深度。研究内容研究内容4研究内容研究内容43、起葱装置 大葱参考土豆、花生等作物的收获机，三角平面铲用的最为广泛，曲面铲应用相对较少。考虑整机的作业时，工作阻力比较大，能量损失也比较大，为了减少不必要的功率损失，减少其他阻力，故使用三角平面铲。研究内容研究内容44、葱土分离装置 葱土分离装置用传输抖动实现。传输抖动装置由杆条、链条和凸轮构成。在传输链的中部位置，设计一个偏心抖动轮，紧靠输送链条的上边的底部位置。抖动轮以固定速度转动，其最高点以不规则圆周运
3、动，链条随着抖动轮发生周期性变化，从而抖动传输链抖掉泥土。研究内容研究内容45、限深轮 安装在切茎装置上的行走轮有限深作用。切茎装置在行走时，该轮在土壤上行走，控制其后的挖掘铲陷入土中深度。其结构上部配合轴承安装在机架上，其支架能够在动载或者静载中水平360度旋转，在收获机转向时能自由旋转。研究内容研究内容46、行走装置 （1）行走轮 行走轮使用橡胶轮胎,支撑整个机具的多数重量在土壤上运行，所以其承受能力要求强。因为大葱收获机行走速度不快，并且路况不好，载荷性能要求苛刻，所以机具行驶和牵引性能要求都很高，所以采用橡胶轮胎能，具体为人字花纹农用机械轮胎。轮胎直径68cm，轮胎最低点低于地面6cm
4、研究内容研究内容46、行走装置 （2）行走轮轴 本次设计的大葱收获机行走轮的轴应属于转轴，给行走轮传递转矩和支撑整个机具行走。多数情况下，轴的工作能力取决于轴的强度，做强度计算，以防止检验断裂和塑性变形。行走轮轴承受机具的大部分重量，并且承受行走时的阻力，轴的强度要求很大。需要特别对轴进行理论计算和校核。研究内容研究内容4总结本次设计主要经历三个阶段：第一阶段：对大葱收获机总体方案的分析、设计及确定；第二阶段：对各个主要零部件的结构进行设计、计算及校核。第三阶段：使用AutoCAD、三维绘图软件，完成机构的实体造型、装配图及主要零部件图的绘制。总结致谢总结致谢5致谢本次论文设计在指导老师的悉心指导和严格要求下完成，从课题选择、方案论证到具体设计以及研究，无不凝聚着指导老师的心血和汗水，在几年的大学学习和生活期间，也始终感受着指导老师精心指导和无私的关怀，我真的受益匪浅。在此特向指导老师表示深深的感谢和崇高的敬意。另外，还要感谢和同班同学，是你们在我平时设计的时候与我一起讨论问题，并指明我设计中所犯的错误，我才能及时的发现并纠正问题，没有你们的帮忙，我不可能这么顺利地完稿，在此我对你们表达深深的谢意。总结致谢总结致谢5谢谢！
