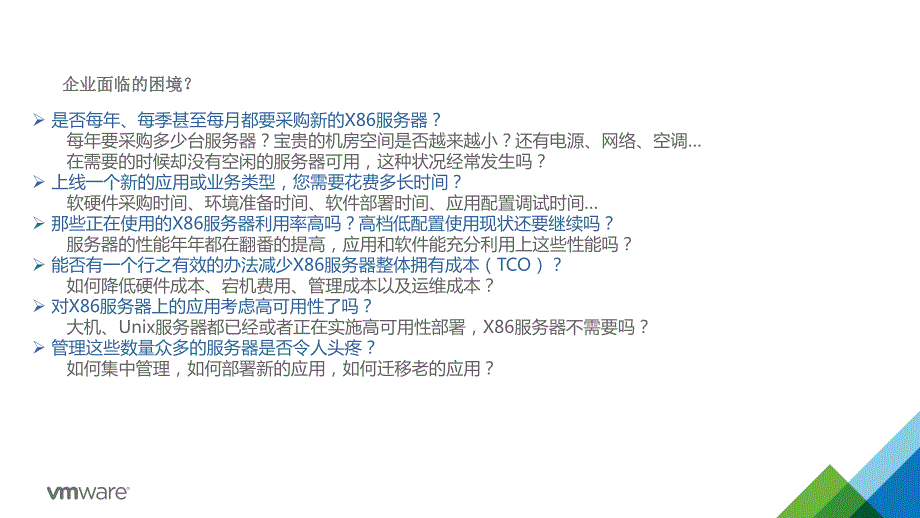

1、 2014 VMware,Inc.保留所有权利。唐建伟 系统工程师18670349118jianweitvmware.ocm企业面临的困境?企业面临的困境?是否每年、每季甚至每月都要采购新的X86服务器?每年要采购多少台服务器?宝贵的机房空间是否越来越小?还有电源、网络、空调在需要的时候却没有空闲的服务器可用,这种状况经常发生吗?上线一个新的应用或业务类型,您需要花费多长时间?软硬件采购时间、环境准备时间、软件部署时间、应用配置调试时间 那些正在使用的X86服务器利用率高吗?高档低配置使用现状还要继续吗?服务器的性能年年都在翻番的提高,应用和软件能充分利用上这些性能吗?能否有一个行之有效的办法

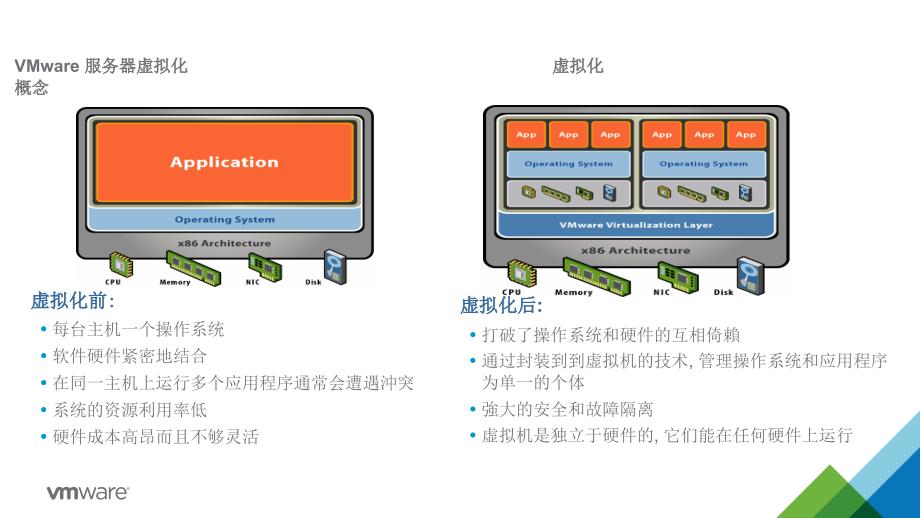

2、减少X86服务器整体拥有成本(TCO)?如何降低硬件成本、宕机费用、管理成本以及运维成本?对X86服务器上的应用考虑高可用性了吗?大机、Unix服务器都已经或者正在实施高可用性部署,X86服务器不需要吗?管理这些数量众多的服务器是否令人头疼?如何集中管理,如何部署新的应用,如何迁移老的应用?VMware 服务器虚拟化服务器虚拟化 虚拟化虚拟化概念概念 虚拟化虚拟化前前:每台主机一个操作系统软件硬件紧密地结合 在同一主机上运行多个应用程序通常会遭遇沖突系统的资源利用率低硬件成本高昂而且不够灵活虚拟化后虚拟化后:打破了操作系统和硬件的互相倚賴通过封装到到虚拟机的技术,管理操作系统和应用程序为单一的
3、个体強大的安全和故障隔离虚拟机是独立于硬件的,它们能在任何硬件上运行VMware 服务器虚拟化服务器虚拟化 虚拟化虚拟化架构架构 例如:ESX Server依赖虚拟层内核代理和帮助应用的服务控制台例如:GSX Server,VMware Server,Workstation安装和运行应用程序依赖于主机操作系统对设备的支持和物理资源的管理寄居架构(Hosted Architecture)裸金属架构(“Bare Metal”Architecture)VMware 服务器虚拟化服务器虚拟化 虚拟化虚拟化特性特性 相对于硬件独立相对于硬件独立无需修改即可在任何服务器上运行虚拟机分区分区在单一物理服务器
4、上同时运行多个虚拟机隔离隔离在同一服务器上的虚拟机之间相互隔离封装封装整个虚拟机都保存在文件中,而且可以通过移动和复制这些文件的方式来移动和复制该虚拟机整合整合在一台服务器上运行多个操作系统和应用使新的硬件支持老的应用数据中心撤退旧的硬件抑制抑制用虚拟架构预备新的项目推迟购买新的物理硬件VMware 客户服务器整合比客户服务器整合比 Conseco Finance 8:1 7-Eleven 10:1 National Gypsum 10:1 Applied Innovation 15:1 AIG Technology 20:1 Qualcomm 30:1 GE中国医疗17:1VMware 服务
5、器虚拟化服务器虚拟化 虚拟好处之控制虚拟好处之控制X86服务器蔓延服务器蔓延 VMware 服务器虚拟化服务器虚拟化 虚拟好处之提高服务器利用率虚拟好处之提高服务器利用率 通过通过VMwareVMware来进行服务器整合意味着客户能够将这样的环境来进行服务器整合意味着客户能够将这样的环境改造成这样简捷的配置改造成这样简捷的配置没有利用没有利用VMware软件之前的软件之前的10-20台服务器台服务器使用使用VMware软件后,整合成软件后,整合成2-4台服务器、一个机架台服务器、一个机架实现虚拟化之前实现虚拟化之前实施虚拟化之后实施虚拟化之后20直连直连100 网络端口网络端口80U机架机架4
6、0电缆线电缆线5分层分层 SAN 和和NAS25网络端口网络端口20U 机架机架10 电缆线电缆线服务器服务器存储存储网络网络设施设施VMware 服务器虚拟化服务器虚拟化 虚拟化好处之节约机房空间虚拟化好处之节约机房空间 Copyright 2006 VMware,Inc.All rights reserved.虚拟化前虚拟化前虚拟化后虚拟化后=耗电:¥285,243=制冷:¥356,554=耗电:¥37,210=制冷:¥46,513经验告诉我们经验告诉我们:每虚拟化一个负载,每年可以节约¥每虚拟化一个负载,每年可以节约¥5000(或约(或约7000度)的电能度)的电能1 CPU300475
7、瓦2 CPU500550瓦4 CPU200950瓦8 CPU2001600瓦1 CPU-594瓦2 CPU38688瓦4 CPU381188瓦8 CPU42000瓦x 67%x 67%x¥0.08x¥0.8最大额定耗电量最大额定耗电量最大耗电百分比最大耗电百分比电价/度成本/年节约/年=节约成本节约成本:¥558,072 千瓦/年407度x 24 x 365 53度 x 24 x 365 VMware 服务器虚拟化服务器虚拟化 虚拟化好处之节能省虚拟化好处之节能省电电3-10 天硬件采购天硬件采购20-40 小时,为一台服务器安装操作系统和应用程小时,为一台服务器安装操作系统和应用程序序硬件上
8、架及安装安装操作系统及补丁配置安全设置,域和用户权限配置网络(IP地址,DNS名字等)配置存储(and SAN settings if appropriate)安装必要的系统管理代理、备份代理、和其他必要的系统软件安装和配置应用软件测试应用安排宕机时间/数据迁移15-30 分钟,分钟,用模板和自部署向导或拷贝虚拟机,用模板和自部署向导或拷贝虚拟机,启动即可启动即可把虚拟机拷贝然后重新启动工具已经安装应用已经安装,配置完成整合前整合后后依赖硬件可用性易发生人为错误标准化困难审核困难需要数天,甚至数周部署挑战部署挑战VMware 服务器虚拟化服务器虚拟化 虚拟化好处之快速部署应用虚拟化好处之快速部
9、署应用 集中的单点管理所有的VMwrae服务器和虚拟机完整的资源映射和拓扑图,实现拖放控制企业基础架构通过你的服务器环境部署、启动和迁移虚拟机监控 系统利用率和性能自动 通知和email报警通过强壮的访问控制确保环境安全,可以和活动目录或LDAP服务器集成软件开发包支持和第三方的管理工具集成VMware 服务器虚拟化服务器虚拟化 虚拟化好处之虚拟化好处之VC集中管理集中管理虚拟服务器虚拟服务器ESX服务器服务器VCenter SERVERLAN备存储备存储存储交换机存储交换机主存储主存储数据同步数据同步FC、ISCSI、NAS存储网络存储网络VMware 服务器虚拟化服务器虚拟化 虚拟化之后数
10、据中心拓虚拟化之后数据中心拓扑扑 VMware 服务器虚拟化服务器虚拟化 业务连接性之业务连接性之HA功能功能功能当服务器故障时,自动重新启动 虚拟机优势经济有效的适用于所有应用的高 可用 不需要独占的stand-by 硬件没有集群软件的成本和复杂性经济有效的适用于所有应用的高可用解决方案经济有效的适用于所有应用的高可用解决方案XVMware 服务器虚拟化服务器虚拟化 业务连接性之业务连接性之VMotion功能功能VMotion是什么?通过VMware VMotion可以实现虚拟机的动态迁移,而服务不中断客户优势零宕机时间:进行有计划的服务器维护和升级迁移工作负载,资源利用率最大化服务器的持续
11、可用性,完整的交易集成支持Fibre Channel和iSCSI SAN环境以及NASx86 Architecturex86 ArchitectureVMware ESX ServerVMware ESX Serverx86 Architecturex86 ArchitectureVMware ESX ServerVMware ESX ServerVMotionVMotion迁迁迁迁移移移移虚虚虚虚拟拟机机机机SANSAN、iSCSIiSCSI或或NASNASVMware 服务器虚拟化服务器虚拟化 业务连接性之业务连接性之StorageVMotion功能功能虚拟机磁盘存储独立迁移虚拟机磁盘存储
12、独立迁移无需虚拟机停机无需虚拟机停机LUN 独立独立支持光纤通道支持光纤通道 SAN应用程序应用程序操作操作系系统统应用程序应用程序操作操作系系统统应用程序应用程序操作操作系系统统无中断:无中断:刷新到新阵列刷新到新阵列 迁移到不同类别的存储器迁移到不同类别的存储器升级到新文件系统格式升级到新文件系统格式虚拟机粒度,虚拟机粒度,LUN 独立独立VMware 服务器虚拟化服务器虚拟化 业务连接性之业务连接性之DRS功能功能功能跨资源池动态调整计算资源基于预定义的规则智能分配资源优势使IT和业务优先级对应 动态提高系统管理效率自动化的硬件维护动态负载均衡和连续智能优化,保证所有应用需要的的资源动态
13、负载均衡和连续智能优化,保证所有应用需要的的资源资源池资源池业务需求业务需求围绕业务进行组织和规划围绕业务进行组织和规划而不是您的硬件而不是您的硬件!VMware 服务器虚拟化服务器虚拟化 业务连接性之业务连接性之DPM功能功能资源池资源池 业务需求业务需求关闭群集需要的资源越少,就将工作负载整合到越群集需要的资源越少,就将工作负载整合到越少的服务器上少的服务器上将不需要的服务器置于待机模式将不需要的服务器置于待机模式工作负载需要增加时,再恢复服务器在线状态工作负载需要增加时,再恢复服务器在线状态保证服务级别的同时减少电力消耗保证服务级别的同时减少电力消耗虚拟机不中断、不停机虚拟机不中断、不停
14、机VMware 服务器虚拟化服务器虚拟化 业务连接性之热添加功能业务连接性之热添加功能VMware 服务器虚拟化服务器虚拟化 安全之安全之VMware VMsafe保护引擎保护引擎VMware vSphereAPI 通过检查与管理程序一起使用的虚拟组件来保护虚拟机 将保护引擎与恶意软件隔离广泛的覆盖范围,包括虚拟机 CPU、内存、存储器和网络应用程序应用程序操作系统操作系统VMware 服务器虚拟化服务器虚拟化 安全之安全之VMware vShieldl自我增强、自我配置的防火墙 服务 lVMotion 和可识别网络配置的信 任区域l使用应用程序协议识别的动态 防火墙策略l使用 Infrast
15、ructure vServices 的动态安全容量l安全策略自动适应网络重新配 置或升级VMware ESXiVMware ESXiTRUSTZONEATRUSTZONEBVMware 服务器虚拟化服务器虚拟化 备备 份之份之Data RecoveryData RecoveryBackup OnlyVMware ESXi&ESXDATA DEDUPLICATEDAND STOREDSCHEDULEBACKUPS VIAVMWARE vCENTERSERVERCREATE SNAPSHOTVMware 服务器虚拟化服务器虚拟化 备备 份之份之Data Recovery数据恢复数据恢复Data R
16、ecoveryRestore OnlyVMware ESXi&ESXVIRTUAL MACHINEGOES DOWNVMware ESXi&ESXSELECT VM IMAGES/FILES TO RECOVERRESTOREVIRTUAL MACHINEVMware 服务器虚拟化服务器虚拟化 整合备整合备 份份功能集中化备份无需代理的虚拟机优势减少备份代理的数量和成本消除生产虚拟机的备份负载充分利用虚拟机快照和SAN技术和第三方的备份软件无缝集成任何时候都可以进行备份任何时候都可以进行备份CentralizedData Mover 2014 VMware,Inc.保留所有权利。VMware
17、服务器整合客户案例分析服务器整合客户案例分析典型案例、借鉴分享典型案例、借鉴分享杭州某机电杭州某机电 解决解决IT管理人员少、维护不方便的问题管理人员少、维护不方便的问题项目需求项目需求1、服务器10台、PC机150台,一个IT管理员,管理不过来,维护量过大2、管理员把主要精力放在PC维护上,无法专注于企业的应用系统的开发与创新解决方案解决方案1、采用VMware服务器整合,将10台服务器整合到现有两台HP DL 380G5与G6上,将有的AD、文件服务器、Exchange 2003、K3系统、用友ERP、防病毒系统迁移到虚拟环境中,减少服务器维护量、减少服务器电力消耗、管理成本2、桌面虚拟化
18、对公司老的、使用年限比较久的、20台办公 PC进行桌面虚拟化,统一使用瘦客户端,解决PC管理困难问题、数据外泄问题,从而达到统一管理的效果 杭州某化工杭州某化工 解决解决Exchange 2010邮件系统高可用性邮件系统高可用性项目需求项目需求服务器8台、PC机200台,由于是外贸出口公司,对于往来邮件比较重视,因此,公司准备部署Exchange 2010邮件系统,要求对Edge角色、HUB角色、Mailbox角色做到冗余高可用解决方案解决方案1、如果不采用VMware虚拟化架构,而是采用传统的物理服务器方式,那么,这个邮件系统的项目,在规划的时候至少需要6台物理服务器、1台存储,如果使用这
19、种方案,新购买6台服务器的成本以及以后每年的电力消耗、管理成本都将是很高的2、采用VMware虚拟化架构,只需要购买3台服务器、1台存储,不仅可以解决邮件系统的冗余问题,而且还可以将已有的8台老服务器迁移到虚拟环境中,减少电力、管理、制冷成本 3、虚拟环境运行的业务系统有OA、汇信ERP、加密系统、K3系统、Exchange 2010邮件系统、AD、文件服务器温州某集团温州某集团 解决业务连解决业务连续性续性项目需求项目需求1、服务器10台、PC机200台2、公司所有的业务系统没有热备冗余性,难以保障业务连续性解决方案解决方案1、采用VMware虚拟化架构,分期实施虚拟化项目,一期新购买两台D
20、ELL R710服务器,将ERP、PDM系统迁移到虚拟化环境当中来2、通过将企业的核心业务系统迁移到虚拟化环境中,利用VMware 的HA特性以实现业务连续性某亚州杭州办事处某亚州杭州办事处 解决全球办事处以及解决全球办事处以及VMware 容灾需要容灾需要 项目需求项目需求1、全球企业性质,总部在德国,总部统一要求所有的办事处实施VMware服务器整合2、全球所有的办事处要求做数据统一容灾解决方案解决方案1、采用VMware虚拟化架构,新购两台HP DL380 G7服务器,将domino邮件系统、AD域、文件服务器、AX业务系统迁移到虚拟化环境当中来,将老的服务器下架关闭,以节约 电力成本、制冷成本、管理成本2、通过VMware SRM容灾方案,将杭州办事处的虚拟机容灾到香港办事处,以达到实时故障切换谢谢!谢谢!
