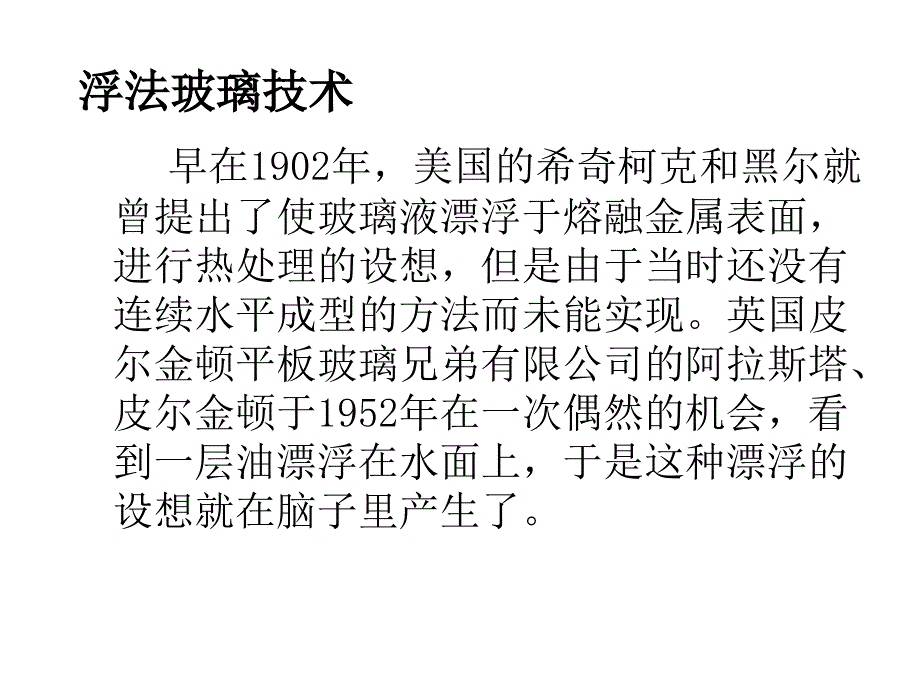

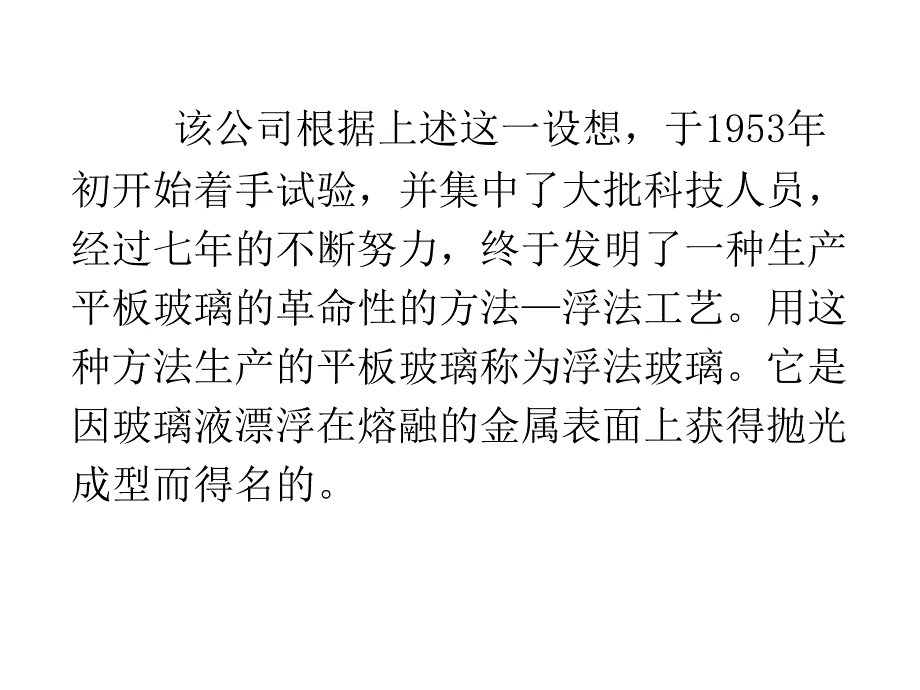

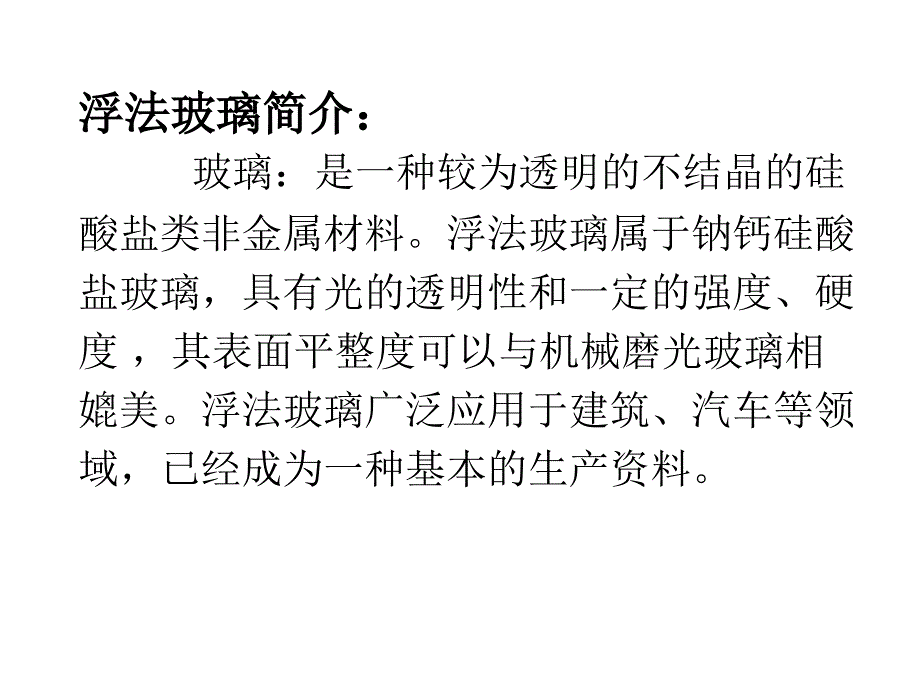

1、浮法玻璃简介：浮法玻璃简介：玻璃：是一种较为透明的不结晶的硅酸盐类非金属材料。浮法玻璃属于钠钙硅酸盐玻璃，具有光的透明性和一定的强度、硬度，其表面平整度可以与机械磨光玻璃相媲美。浮法玻璃广泛应用于建筑、汽车等领域，已经成为一种基本的生产资料。浮法玻璃技术浮法玻璃技术 早在1902年，美国的希奇柯克和黑尔就曾提出了使玻璃液漂浮于熔融金属表面，进行热处理的设想，但是由于当时还没有连续水平成型的方法而未能实现。英国皮尔金顿平板玻璃兄弟有限公司的阿拉斯塔、皮尔金顿于1952年在一次偶然的机会，看到一层油漂浮在水面上，于是这种漂浮的设想就在脑子里产生了。该公司根据上述这一设想，于1953年初开始着手试验
2、并集中了大批科技人员，经过七年的不断努力，终于发明了一种生产平板玻璃的革命性的方法浮法工艺。用这种方法生产的平板玻璃称为浮法玻璃。它是因玻璃液漂浮在熔融的金属表面上获得抛光成型而得名的。我国浮法玻璃技术我国浮法玻璃技术 我国于上世纪60年代中期曾派代表团去英国皮尔金顿玻璃有限公司洽谈购买浮法专利事宜，由于国外对我国的经济封锁，我国决定组织自己的科技力量进行实验研究。从1965年开始浮法工艺的实验研究，经过了实验室的小型试验、中间工业性试验和生产性试验三个阶段，1971年我国第一条浮法玻璃生产性试验线建成投产并取得了成功，用了七年的时间，当时只能生产6mm厚的玻璃，经过不断的试验，到1980年
3、以能稳定的生产310mm的玻璃。1981年4月通过了国家级的技术鉴定，并获得了国家级二等发明奖。由于该生产试验线是在洛阳玻璃厂试验成功，故定名为“中国洛阳浮法”。世界各国的生产线大都是与英国皮尔金顿玻璃有限公司达成协议，购买专利使用权兴建的，唯独我国的浮法工艺技术是在独立自主、自力更生下研究开发成功的。我国浮法玻璃状况我国浮法玻璃状况 我国从上世纪80年代初开始，建了一大批浮法玻璃生产线，1985年原国家建材局又明确指出，我国今后建设日熔化300吨以上的玻璃生产线，必须采用浮法工艺。1990年我国平板玻璃产量已位居世界第 一，但其中浮法玻璃产量还不到40%。经过二十多年的努力发展，截止2011
4、年，我国浮法玻璃生产线已达260余条，我国平板玻璃的年产能已达8.5亿重量箱，其中以浮法工艺生产的平板玻璃年产能已达7.4亿重量箱，产量超过6.6亿重量箱，约占全国平板玻璃总产量的87%。随着我国经济建设的不断发展，我们应进一步提高洛阳浮法技术的水平，促进行业的结构调整，产品升级，以适应经济的发展和国际竞争的需要。平板玻璃包括浮法玻璃和普通平板玻璃，普通平板玻璃是国内即将淘汰的产品，浮法玻璃工艺是当前国际上平板玻璃工业中最先进的生产技术，其工艺发展水平及普及程度已成为衡量一个国家平板玻璃工业水平高低的重要标志。工业发达国家除了特殊需要外，已基本实现用浮法玻璃工艺生产玻璃来满足建筑业、汽车、火车
5、船舶、镀膜、制镜及其它深加工方面的要求。它具有产品质量好、效率高、能耗低、规格大、生产操作和控制容易等特点，其产品的应用范围很广。以“中国洛阳浮法玻璃工艺”命名的我国浮法玻璃技术，历经二十多年的不断完善，单窑熔化量已从1981年的250t/d 提高到1100 t/d，玻璃原板宽由2000mm发展到5100mm，玻璃厚度由2mm-6mm发展到0.55mm-25mm,在生产超薄、超厚玻璃，研制新的彩色玻璃品种方面有了新的突破。近几年又开发出了新功能的自洁玻璃、Low-E玻璃、超白玻璃.在提高全线生产技术装备以及操作生产水平方面取得了新的进展。利用国产技术自行设计的日熔化量为900t/d、1100
6、 t/d的浮法玻璃生产线，分别在江苏华尔润和江门华尔润玻璃有限公司投产，标致着我国浮法技术的日益提高和完善。浮法玻璃缺陷可分为内在缺陷和表面缺陷，内在缺陷主要取决于原料玻璃液熔化均匀性，如可见光透射比、断面条纹、点状缺陷、微气泡。表面缺陷主要是在成型、退火及冷端生产中形成的，如沾锡、硌伤等，造成成型过程中出现玻璃缺陷的其中一项就是锡槽内锡液的污染，其表现为，玻璃加热进行弯曲或钢化时出现虹彩。浮法玻璃下表面的渗锡量多少，直接影响玻璃深加工中弯曲或钢化时出现虹彩的轻重。断面条纹主要反映产品内在质量，通过玻璃液回流情况反应熔化均匀性，对熔化制度起一定的指导意义。平板玻璃标准平板玻璃标准 我国强制性平
7、板玻璃标准GB11614-2009按照质量分为合格品、一等品和优等品三个等级，不同等级的平板玻璃质量水平不同，按厚度分2-25mm,按颜色属性分为无色透明平板玻璃和本体着色平板玻璃，消费者可按自己要求选择使用。合格品合格品：合格品的平板玻璃主要用在六层以下的一般民用建筑、酒店、写字楼。一等品一等品：一等品的平板玻璃主要用于汽车玻璃和深加工玻璃的原片，如钢化玻璃、中空玻璃、夹层玻璃、防火玻璃、防爆玻璃等安全玻璃。优等品优等品：优等品的平板玻璃主要用于镀银玻璃镜、镀铝玻璃镜、离线镀膜玻璃的原片。这些产品主要用在室内装饰和高档建筑门窗，用低辐射镀膜（LOW-E）玻璃还可制作节能性能优越的中空玻璃。超
8、薄平板玻璃超薄平板玻璃（0.55 mm2mm）主要用于电子信息行业，如ITO导电膜玻璃、精密仪器、仪表、液晶显示器、光伏玻璃、电子触摸屏等方面。平板玻璃标准术语和定义、技术要求平板玻璃标准术语和定义、技术要求术语和定义光学变形：光学变形：在一定角度透过玻璃观察物体时出现变形的缺陷。其变形程度用入射角(俗称斑马角)来表示。点状缺陷：点状缺陷：气泡、夹杂物、斑点等缺陷的统称。断面缺陷断面缺陷：玻璃板断面凸出或凹进的部分。包括爆边、边部凹凸、缺角、斜边等缺陷。厚薄差厚薄差：同一片玻璃厚度的最大值与最小值之差。技术要求技术要求1、尺寸偏差尺寸偏差：单位：毫米 公称厚度尺寸偏差 尺寸3000 尺寸300
9、0 262 3 810+2，-3+3，-4 12153 4 19255 5 2、对角线差对角线差：平板玻璃对角线差应不大于其平均长度的0.2%。3、厚度偏差和厚薄差厚度偏差和厚薄差：公称厚度 厚度偏差 厚薄差 26 0.2 0.2812 0.3 0.315 0.5 0.519 0.7 0.72225 1.0 1.0单位为毫米4、外观质量外观质量：平板玻璃合格品外观质量缺陷种类质量要求点状缺陷a尺寸（L）/mm允许个数限度0.5L1.02XS1.0L2.01XS2.0L3.00.5XSL3.00点状缺陷密集度尺寸0.5mm的点状缺陷最小间距不小于300mm；直径100mm圆内尺寸0.3mm的点状
10、缺陷不超过3个。线道不允许裂纹不允许划伤允许范围允许条数限度宽0.5mm,长60mm 3S 光学变形公称厚度无色透明平板玻璃本体着色平板玻璃2mm40403mm 45 404mm 50 45断面缺陷公称厚度不超过8mm时，不超过玻璃板的厚度；8mm以上时，不超过8mm。注:S是以平方米为单位的玻璃板面积数值，按GB/T 8170修约，保留小数点后两位。点状缺陷的允许个数限度及划伤的允许条数限度为各系数与S相乘所得的数值，按GB/T 8170修约至整数。a光畸变点视为0.5mm1.0mm的点状缺陷。续表缺陷种类质量要求点状缺陷a尺寸（L）/mm允许个数限度0.3L0.52XS0.5L1.00.5
11、XS1.0L1.50.2XSL1.50点状缺陷密集度尺寸0.3mm的点状缺陷最小间距不小于300mm；直径100mm圆内尺寸0.2mm的点状缺陷不超过3个。线道不允许裂纹不允许划伤允许范围允许条数限度宽0.2mm,长40mm 2S 平板玻璃一等品外平板玻璃一等品外观质量量光学变形公称厚度无色透明平板玻璃本体着色平板玻璃2mm50453mm 55 504mm12mm 60 5015mm 55 50断面缺陷 公称厚度不超过8mm时，不超过玻璃板的厚度；8mm以上时，不超过8mm。注:S是以平方米为单位的玻璃板面积数值，按GB/T 8170修约，保留小数点后两位。点状缺陷的允许个数限度及划伤的允许条
12、数限度为各系数与S相乘所得的数值，按GB/T 8170修约至整数。续表缺陷种类质量要求点状缺陷a尺寸（L）/mm允许个数限度0.3L0.51XS0.5L1.00.2XSL1.00点状缺陷密集度尺寸0.3mm的点状缺陷最小间距不小于300mm 直径100mm圆内尺寸0.1mm的点状缺陷不超过3个。线道不允许裂纹不允许划伤允许范围允许条数限度宽0.1mm,长 30mm 2S 平板玻璃优等品外观质量平板玻璃优等品外观质量光学变形公称厚度无色透明平板玻璃本体着色平板玻璃2mm50453mm 55 504mm12mm 60 5515mm 55 50断面缺陷公称厚度不超过8mm时，不超过玻璃板的厚度，8m
13、m以上时，不超过8mm。续表5、平板玻璃弯曲度：平板玻璃弯曲度：平板玻璃弯曲度应不超过平板玻璃弯曲度应不超过0.2%0.2%。6 6、光学性能、光学性能公称厚度/mm可见光透射比最小值/%289388487586685883108112791576197222692567本体着色平板玻璃透射比偏差本体着色平板玻璃透射比偏差种类偏差/%可见光（380nm-780nm）透射比2.0太阳光（300nm-2500nm）直接透射比3.0太阳能（300nm-2500nm）总透射比4.07、本体着色平板玻璃颜色均匀性：本体着色平板玻璃颜色均匀性：同一批产品色差应符合E*ab2.5。8、特殊厚度或其它要求由供
14、需双方协商。特殊厚度或其它要求由供需双方协商。9、抽样抽样 当进行产品质量认证、监督抽查和仲裁检验时，可按本标准规定的玻璃批量和样本量抽样。单位：片批量批量样本量样本量接收数接收数拒收数拒收数2 28 89 9151516 16 252526 26 505051 51 909091 91 150150151 151 280280281 281 500500501 501 120012002 23 35 58 8131320203232505080800 00 01 11 12 23 35 57 710101 11 12 22 23 34 46 68 8111120112011年第年第3 3季度
15、平板玻璃产品国家监督抽季度平板玻璃产品国家监督抽查情况查情况 国家玻璃质量监督检验中心于2011年第3季度对平板玻璃产品进行了国家监督抽查，本次抽查区域有广东、湖北、河南、四川、重庆、陕西、山西、福建、浙江、江苏、山东、河北、辽宁、天津等14个省、直辖市的60家企业60个产品，其中52家企业的52个产品合格，产品抽查合格率为86.7%。造成产品不合格的主要缺陷是光学变形和点状缺陷。本次抽查产品合格率比2008年第2季度国家监督抽查提高了5.1个百分点。消费者在使用中应注意浮法玻璃外观缺 陷，如气泡、夹杂物的大小、数量，光学变形、划伤等。在运输中应注意防止箱架滑倒，并要有防雨措施。浮法玻璃在储存时，应在不结露和防雨的地方，并有良好的通风环境，防止浮法玻璃表面发霉。
免费区
