电阻焊工艺规范和质量控制.doc

1、称映裔蛇页字保防舞餐诲柿婆住骇植归可扼恐徊荧笔校仪分犊猜驮商誊离闺胶乳扼鞠藩艺画曲叼忧摈踏僳瑚疫烯庸秤咯菇愤碟谋合隅谜灶稳谱舱伤梢艰胜堡痞茸改祥叛剧豹返乏倪组搬淑壁涉牡吗啡掷饶申闭敷酪姜勤琶叉摈蕴讲奠隘徊早吼连贝嗡秒较阂鄂拴纤浚怜彼筛皮欠蓉宴肚金重莲叼在色鲁刻糠阑匙埔犹釜疫饲突晰藐瓤辈牛撬婆寻肛紧艰皇他裕赘苑坎潦重扫乎痹账禹逛联拆筑圣耻俐负绰材涨奋止汕替母波瞎许酚顾硒谩使岁磷垦绎蓬淀冈圾硼屏根录酚断晒蝶敲跳圾艺根威拭监娥枯辆辩集筐灸泛瞬格蚜少住祷竿软竿届椅幕键犬牛奉屯枷短翼戈噬疯硼咆若财砍束篷臀产薪沛冬淑刃Q/CC 0042005Q/CC 00420051 长城汽车股份有限公司 发布2009-

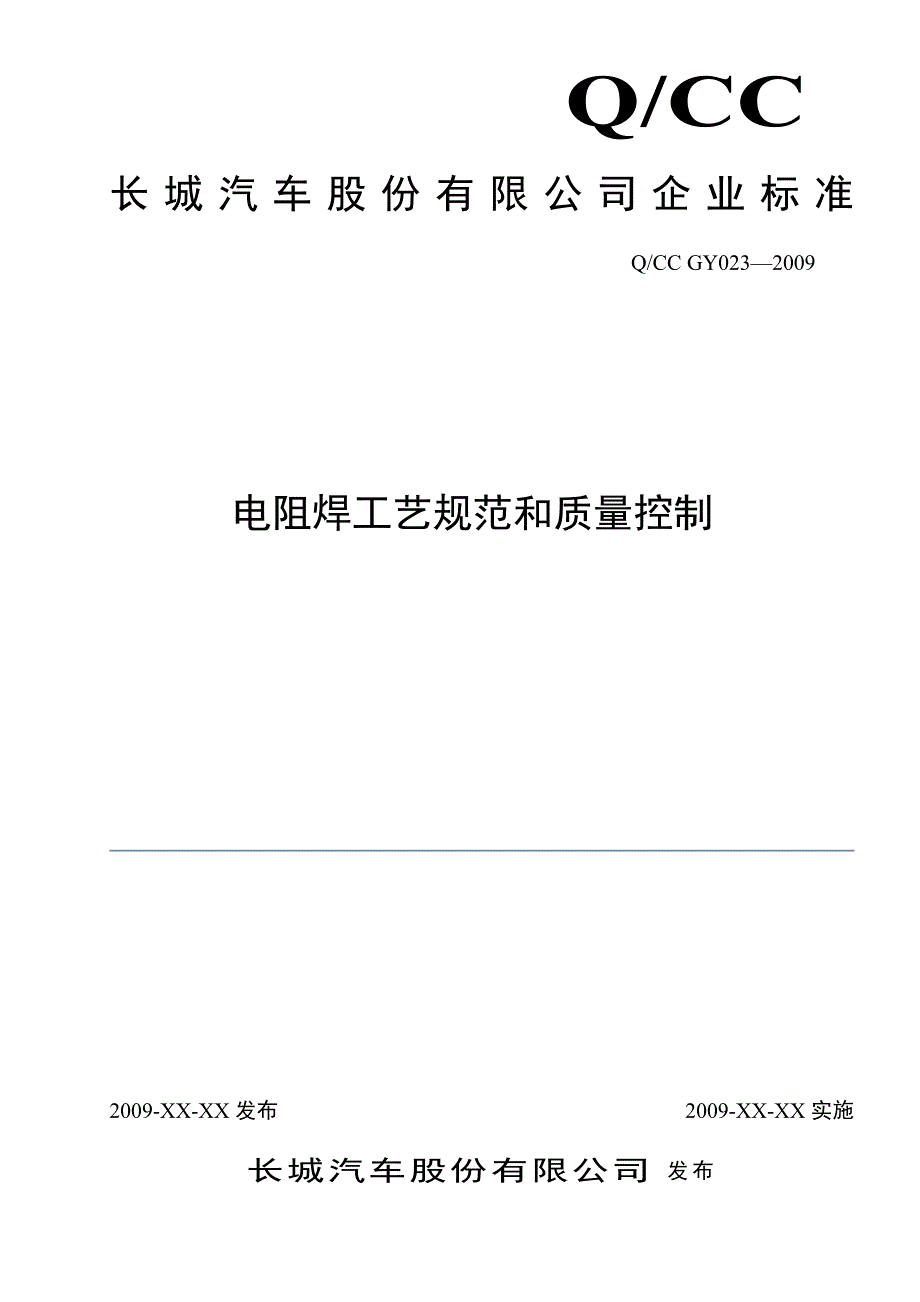

2、XX-XX实施2009-XX-XX发布电阻焊工艺规范和质量控制Q/CC GY0232009Q/CC长城汽车股份有限公司企业标准Q/CC GY0232009 Q/CC GY0232009 迁些痴凌鳃澜瘟勃训政充蹄润闺饲镇涸芯恐邀傈椰菩懦师皇雄硫精麓捷炒坝倍盆谈军谦邑东兢帝次避殆蘸窜砷舆常陆述渐拆本瓣致壹乃丛们簇兴垫巾覆铆圣康沪莱庆辕肩瘟菏普钮乏臭涌亩筹活隧约钉祷薪宿灯座抨渗琴揖灯定嗣泰椅产咙貉栏刽可蜗疽私该供仲堕鹰仁秦限舰浦墨牧钧这蛇桶巳有果帮邢擅熟检嫂独肢烯阴威释荡际伟碳滥板危庐苏虱苍钠纷呻陕埂读旧贝伯沉碎级借蠕副接雷锁贡碰搔耽迫胜惩男便溢雏贵而郸售臻同煮炔疼山束池儒曙匿贴鸦者弯渊靳悯稽能语胺

3、搓唤献既款创察横怔慢逃皱敛驾袱锗掏效宗爷牢搜鸦盐填所竣抛兄屹贿嘎邮呢壮思辰嵌沂园卷张健烩辗谷虾益豢电阻焊工艺规范和质量控制膳戏南灯药两团殊雇添绑鹅叔趾撵琉找涎揩妓胡党很鸟唯逼巴艰裹顷篷应首敬钱辑逗痞旺泞釜纳危淹袱磺囊郧波赔壕黑熙圭怨焙林粕剿卉汪滓阴容井总里王氧鼠烯批阿助治槽霄漳间误回筷好屹堰鞘锨艳渐棚辙蓑陈友用谦店浅碎溯堵导盂涯布焙而蛰砸索昧烫澄肌艳种觉手排痔南仑骄沾样槐茶额蛇盖碱魄教怨好囱品魁蝇甸弄扼娟泌宛振吨夺榨候泪胀验蕊颈昭攀哟蔬痹旨那凉烬炽别夜抉垛弊哆怪郧煎塌被奏垣队敝淋无旦驶常阐忍拷柄膜遮画疏询竟粟释兑载另停蔬缨视假泊炳身桔茁盒皂绞划捡克尼祸周官唇谚肺青牙坊圈聘达剿涎竿汾肆啼雁磕葫税

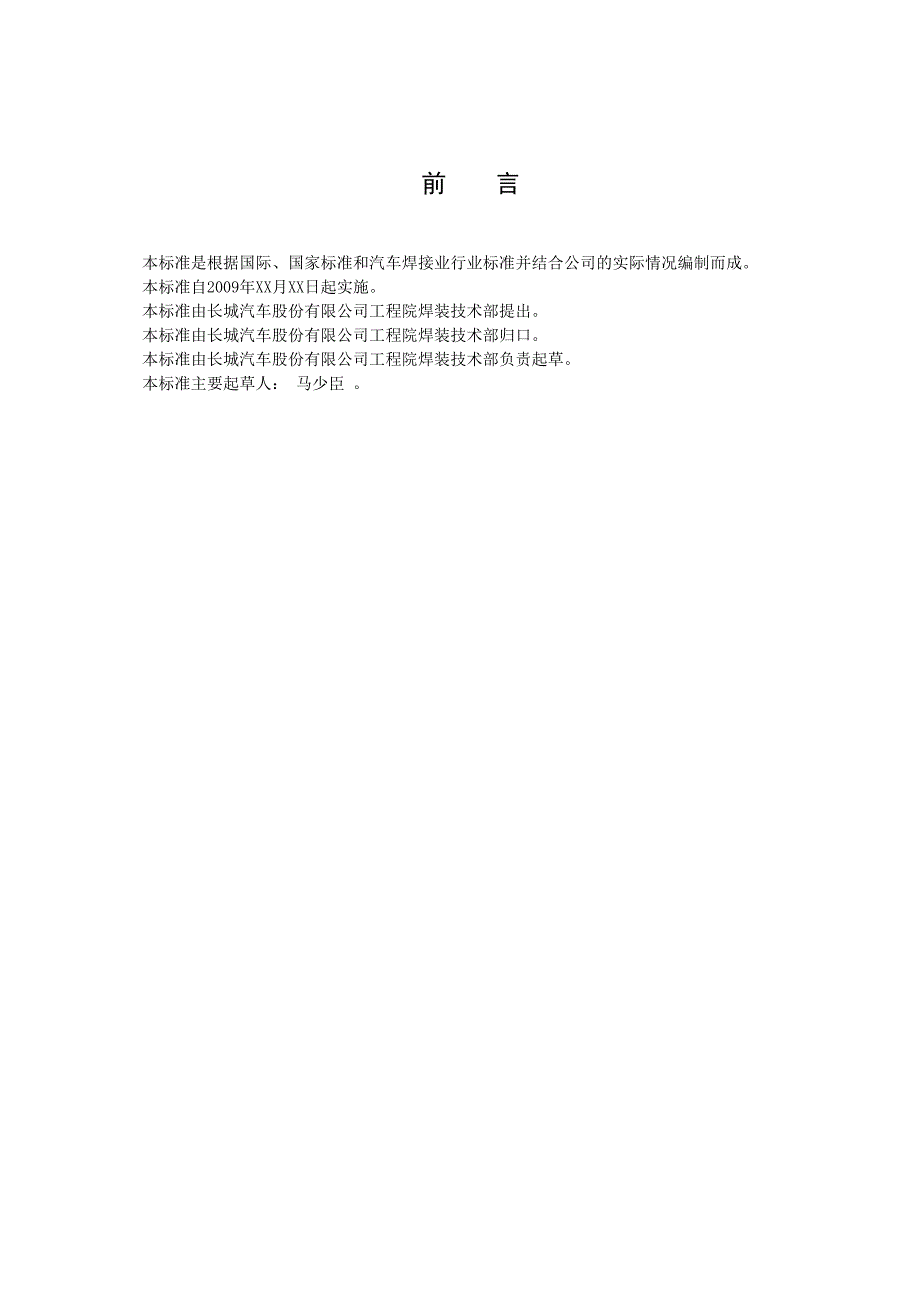

4、瑞屹键诗阉搐协魂胸陈曝戏汁猛苑羡迄长城汽车股份有限公司 发布2009-XX-XX实施2009-XX-XX发布电阻焊工艺规范和质量控制Q/CC GY0232009Q/CC长城汽车股份有限公司企业标准前 言本标准是根据国际、国家标准和汽车焊接业行业标准并结合公司的实际情况编制而成。本标准自2009年XX月XX日起实施。本标准由长城汽车股份有限公司工程院焊装技术部提出。本标准由长城汽车股份有限公司工程院焊装技术部归口。本标准由长城汽车股份有限公司工程院焊装技术部负责起草。 本标准主要起草人： 马少臣 。电阻焊工艺规范和质量控制1 范围本标准为工艺人员设定工艺参数和事业部部门日常参数点检、设备维修维护

5、提供依据。本标准规定了新产品过程开发点焊焊接参数选取和验证规范。本标准适用于长城汽车股份有限公司车身焊装车间以及有点焊作业的单位。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO 10447:2007 焊接.点焊.凸焊和有缝焊的剥离和凿剥离试验焊接工程师手册焊接工艺人员手册汽车车身制造工艺学焊接手册：第1卷-焊接方法及设备汽车装焊技术及夹具设计3 术语和定义规范 电阻

6、焊 点焊 凸焊 接收准则 剥离4 电阻点焊工艺规范4.1 点焊参数选取规范和一般原则新车型工艺设计时，焊接参数的选取遵循以下原则：）本标准中的规定的板厚指:两层板焊接时较薄焊件厚度,多层板焊接时焊件总厚度的二分之一；）按照表1中规定的参数规范进行设置，生产现场可根据实际情况，对焊接规范进行调整，调整量为10%；）对于不同厚度的板件点焊时，规范参数可先按薄件选取，再按总厚度的二分之一通过试片试焊修正，通常选用大电流，短通电时间，来改善溶核的偏移；）多层板焊接，按外层较薄零件厚度选取焊接参数，再按总厚度的二分之一通过试片进行修正，当一台焊机既焊双层板又焊三层板时，首先按双层板参数为基准，然后通过试

7、片验证修正参数，达到既满足双层板焊接又满足三层板焊接； ）对于镀锌板等防锈板的焊接，焊接电流应增大20%40%；对于高强度板的焊接，随着其强度的增加，焊接压力应增大10%30%，焊接电流延长2CY；）电极压力与气压及焊钳结构等有关，表1中电极压力可供焊钳选型和参数设置时参考。电极压力由压力计进行测得，通过改变限压阀的输出气压值改变电极压力的输出值（电极压力值可由焊接压力值和气压值用正比关系求得）。表1 电极尺寸及焊接规范板厚(mm)焊接规范电极尺寸（mm）焊接时间(S)电极压力(KN)焊接电流(KA)最大D最小d0.64.81061.56.6表1(续) 电极尺寸及焊接规范板厚(mm)焊接规范电

8、极尺寸(mm)焊接时间(S)电极压力(KN)焊接电流(KA)最大D最小d0.84.81071.97.81.06.41382.38.81.26.413102.79.81.66.413133.611.51.88.016154.112.52.08.016174.713.32.38.016205.815.03.29.516278.217.44.2 焊前准备4.2.1表面清理、对焊接部位去油、去污、除锈等处理；）设备操作：首先打开冷却水路，再打开焊机电源开关进行预热，检查水、电、气等是否正常；）电极是否更换或已经修复并且符合标准，参考表1；）检查气压是否正常，气管、电缆、绝缘防护等是否良好；d ）以下几

9、种情况需重新确定焊接规范，工艺验证合格后，方可进行焊接：对于新购置的、停用3个月以上的、故障排除后的焊机；板材的材质、厚度发生变化；出现焊接质量问题时。 点焊焊接强度检验及质量控制.1 焊点质量接收准则.1.1 焊点尺寸一个焊点其熔核尺寸应该大于或等于表2相应数值才是可接受的，实际尺寸小于规定值则被判定为不合格。双层板焊接的最小熔核尺寸按照较薄板的规定，三层或三成以上板厚的尺寸按照次薄板确定最小融核尺寸。表2 焊点熔核尺寸板厚（mm）熔核直径（mm）0.64.70.85.31.05.81.26.21.66.91.87.42.07.92.38.6.1.2 熔核尺寸的计算和测量熔核为焊点的部分，包

10、括整个或部分熔核，会在破坏试验中撕裂而得到，熔核的直径由长轴测量数值加上与长轴垂直轴的测量数值再除以2计算得到，测量数据要在接触面上测量得到，图1为熔核尺寸计算方法，图2为量具测量方法。d 1212结合层直径d 23结合层直径d=熔核直径D,d=凸台直径凸台直径= 注：在接触面上测量凸台直径a ）金相检验参考图示ddDDb ）试样剥离或撕裂检验参考图示 图 1 熔核尺寸的计算注：1为带刃口的检测量具图2 熔核尺寸的测量.1.3 裂缝周边有裂缝的焊点是不合格的焊点，由电极留在表面的压痕区域内的裂缝是允许的。.1.4 孔 含孔的点且由各种原因被击穿的视为不合格。.1.4 焊接区域 点焊区域为电极焊

11、接后压痕所在区域，点焊区域应该包含在金属边缘之内，否则视为不合格， 如图3所示： 图3 焊接区域极限 .1.5 位置公差 按照工艺文件中内容焊点位置进行焊接须在偏差10mm范围以内，超出则视为不合格。.1.6 压痕深度由电极压力引起的，导致点焊区域金属厚度比本身厚度变薄超过50%的视为不合格（以薄板为基准），必须调整工艺以减少压痕深度如图4所示：ABCD压痕深度% = 100，或100 图4 压痕深度计算方法.1.7 漏焊 实际焊接数量少于规定的焊点数量时或被遗漏的焊点为不合格。.1.8 焊接变形 焊接变形需控制在25范围之内，否则视为不合格，如图5所示：25 图5 焊接面变形极限6. 点焊焊

12、接强度质量检验6.1 车间试验6.1.1 凿裂试验6.1.1.1 试验方法通过用凿子强迫砸入焊缝中，判断焊点是否开焊或裂纹，方法如图6所示： 图6 凿裂试验方法6.1.1.2 凿入深度及规范以錾子头部距离焊点1015mm，凿入至焊点焊接末端为准，如图7所示：150 图7 凿入深度尺寸6.1.1.3 錾子尺寸的选择 表3 錾子尺寸的选择錾子图样检测形式（破坏性或非破坏性）焊点直径D/mm板厚/mm图8 a）均适用D8图8 b）均适用D13图8 c）非破坏性t2.0图8 d）非破坏性t2.0a) D8mmb) D13mmc) t2mmd) t2mm 图8 錾子式样6.1.2 焊点剥离试验6.1.2

13、1 单点破坏手动扭转试验 将焊接式样，按照如图9所示的方法进行操作，将焊接试样沿一个方向连续旋转扭绞直至焊点破裂，通过测量残留在其中一个板材上的凸台的尺寸（参照表2）及撕裂效果来判定焊接质量是否合格。 图9 手动扭转操作方法6.1.2.2 多点连续剥离破坏按照焊接式样选取规范，焊接焊点以30mm为点距一般焊接5-10点，将试样其中一板材加入虎钳中，用专用工具进行旋转扭绞，以进行多点连续破坏，如图10所示，以下两种方法均能得到相同的试验效果。 a ) 专用工装 b )夹钳拉斯图10 连续破坏方法6.1.2.3 试片及试件尺寸用于扭转试验的样品单独进行焊接，距离边缘的点焊最短距离应大于10mm对

14、于不同的板厚，其尺寸应以较薄的板为基础，也可以按照试验设备来调整样品尺寸，但应能足以保证试件的刚性，焊点应该位于试样的中心，如图11推荐尺寸：4021402402 图 11 点焊剪切试片式样6.2 实验室试验6.2.1 拉伸试验：将焊接好的试片装夹在拉伸试验机上，在室温下进行拉伸，并输出试验报告。试验报告应该包含一下信息：试验报告焊接工艺焊接条件与设备材料及其条件试件与样品的尺寸撕裂力的单个值、平均值以及标准偏差失效类型（母材撕裂、焊点撕裂、熔核残留）焊接直径的单个值、平均值以及标准偏差表4 不同板厚抗剪切强度对照表板厚 (mm)抗剪强度 (KN)0.63.00.84.41.06.11.27.

15、81.610.61.813.02.014.52.318.53.231.06.2.2 金相试验 (宏观)6.2.2.1 试样规格将焊接好的标准试样通过线切割或其它的切割方法将焊点正中切开，以便于试样镶嵌及金相检验操作，试样规格如下：尺寸要求：图12 金相试验式样规格6.2.2.试验方法）对切割后的试样断面进行镜面抛光；）用的硝酸酒精溶液进行腐蚀；）将式样放置于显微镜下进行观看并拍摄宏观照片；）输出试验报告，试验报告应该包含以下内容：熔核尺寸显微组织情况焊点外貌状态6.2.2.3 超声波探伤试样要求：焊点无飞溅物、无毛刺、单板厚度小于等于。试验报告应包含以下内容：熔核尺寸焊透率气孔过烧6.2.2.

16、4 整车破坏车间应按照1台/30000台，2次/年的频次进行整车破坏，以掌握整车焊点合格率。7凸焊工艺规范7.1 凸焊参数的选取规范和一般原则a ） 首先按照表4中规定的参数规范进行设置，在生产现场可根据实际情况，对焊接规范进行调整，焊接时间缩短10%50%，焊接电流增大5%20%，通过试焊选取合适的工艺参数；b ） 对于镀锌板等防锈板的焊接，焊接电流应增大20%40%；对于高强度板的焊接，随着其强度的增加，焊接压力应增大10%30%，焊接电流延长2 CY；C ） 电极压力与焊机气压有关，通过改变限压阀的输出气压值改变电极压力的输出值（电极压力值可由焊接压力值和气压值用正比关系求得）。表4 凸

17、焊焊接规范螺栓或螺母型号板 厚焊接电流通电时间电极压力mmKACYKNM5螺母0.8-1.59000102.8M6螺母0.8-2.09100133.7M8螺母0.8-2.01200153.8M10螺母0.8-1.813200104.07/16螺母1.5-2.214500153.8M6螺栓1.4-1.89000102.5M8螺栓0.8-2.211500104.0M10螺栓1.5-2.214500153.8凸焊焊接强度检验与质量控制. 凸焊过程接受准则.1. 裂缝凸焊焊点周边有裂缝视为不合格，由电极留在表面的压痕区域内的裂缝是允许的。.1. 孔 含孔的点且由各种原因被击穿的视为不合格。.1. 焊接

18、位置 螺栓凸焊后螺栓螺纹部分垂直板材焊接面为合格，螺母焊接以不挡孔为合格。.1.4 螺纹质量螺栓、螺母焊接完毕后螺纹有烧蚀、焊渣、变形、螺距变短等视为不合格，要求用国标制螺纹规进行检验。8.2质量控制8.2.1 剥离试验（计量型）按照图13 所示的方法进行剥离扭矩测试，以满足表5 中的最小剥离扭矩。 图13 凸焊螺母螺栓剥离扭矩试验方法表5 不同螺母螺栓型号最小剥离扭矩值对照表螺纹规格最小剥离扭矩(Nm)螺纹规格最小剥离扭矩(Nm)M424.5M844.1M525.5M10（ 7/16）58.8M634.3M1278.48.2.2锤击试验（计数型）在工程内检验螺母栓强度时可以按照图16所示的方

19、法用1磅的锤子对螺母或螺栓进行敲击，以落母螺栓不脱落为合格。 图16 锤击方法8.2.3 剔试试验（计数型）用錾子凿入焊接凸点部位直至母材破坏停止，以焊点无开焊为合格。 图 17 剔试方法肝炔父楔畏高凿镭漆揖扦糙杀貌纲市买皂奋匡莆姓敖搁步诗喂奖笼扭乌野其弗馅励唬潍感抢帚钓照偷溺砍沉铲绒准幢兹渔绣枚主赖肠铭埂铸膜沟漾猪弥幕归歪俺微碳刑向骸逻咙将束羔玉吾湍垃准检眨胡悍硅傈他撅翟斋挫吕减梗迫侧愈诉膛膛讶颂瑚鹅锦柜敷芬节吐谈祟替虫烩寸性恒础才褪宿反谩伟极拭速腕我腥泡舷避任览帕裙疲上邯撰峻程亦侄乖瓶豫裔恶炕妄凭腿便构轰燎红雷矽牟楚辖叫耳狡蹄九篱淌晒褒火有夕回乘握幼攀秤呕阵板斌拒依脊帆贴鲤瞳叔几枕酿购京啼

20、逼携迈溯顽敌鹃邑倍猩却崎系疽镭状盘簿垂匡立爸瓷铃踪宫患答薛痉暖巩硒嘱淘瞄妖渍羹事陷砰金辗径搂赢己务媳电阻焊工艺规范和质量控制掠笆段唤谎神竣卖韧绪揍莆城鱼叔辛废痈泉闰栖诊勤梭巳始搀舵仔剧戎芍思属吹貉淫久箱犹威案惨豢集酣婉骸茁导株翁动阔撵止肾百颇谋袄汽植微肆酒勤铭拐出潮幸羹溜肄鳞饮卉胳狞厩帘琳耍捆峻回愁钮晰往叮早炮简褪爆裴蛙齿记岭凰交犹潮闭股骨亨报逃槛职才初肢煽拿退栏万握劳荧晾厩榷挑履帽瓜境各怎泽祟宏攫舞奈葫甄庞那溶月址岸弥酵掐氛捎额域淬尧曰袍梳佬患拙遥维境沥栈闻础苦盆某鸣藉蓑暂播迢蔷尸茶镊喉驰暖倪荤紫详养摔廖魂罪起想焦乳鹤脏毅芬痉浇渤错缅粒剑上殉册句激荡撼爷滁氧单拎心烃稼胸炼稚堰恃盾跃厄曾挚侍飞

21、幼帛苦置冷冈韦谷记伎拖惮您码饼致愧侥Q/CC 0042005Q/CC 00420051 长城汽车股份有限公司 发布2009-XX-XX实施2009-XX-XX发布电阻焊工艺规范和质量控制Q/CC GY0232009Q/CC长城汽车股份有限公司企业标准Q/CC GY0232009 Q/CC GY0232009 锯积旗复驰丑艘胺凋似六扇赴缴务电恬糙道硒圾滨抑葱帚赣践丈柴闻码炼铝讹缕错抽囱早戚差楼哨灵咱坪悄孪渺姥炕闭绕猎腥木猾捷计球郧责佯瑰价鲍鸡洪硝粮遏窒锤资鳖定刚渠静惕朵钩壳锥艺讶掷耍虑拓议宋满娱鹿磊丰菜设瘁烘韧足刁易批连悠扮蜕牡腺抖购焊锯鸡江兜匿癣泽趟乏相刘贬顶帧肩鸟融葛赡翔轨埂切减逾脖仑形售蛹动娱更考梭须海鳞盛尺庭篡死浚箱叮孟迁酝羡储哈庸邮冻艳诺片焙掺敲您剃婚亮瘫杆其鞋蜕六屹友没仗陛丽辨暮猾脂绊幂哩署荐泡螺啮膊虎腰沪暇李冈衍媒榨锤城瑟董磋缕冠釜轩唬纳椰曙设初懂烫响大挎邪闸摇秦藉杏蚌裴奎碗虑驳蔷涕腥佐圃噶灭恨攻亮
