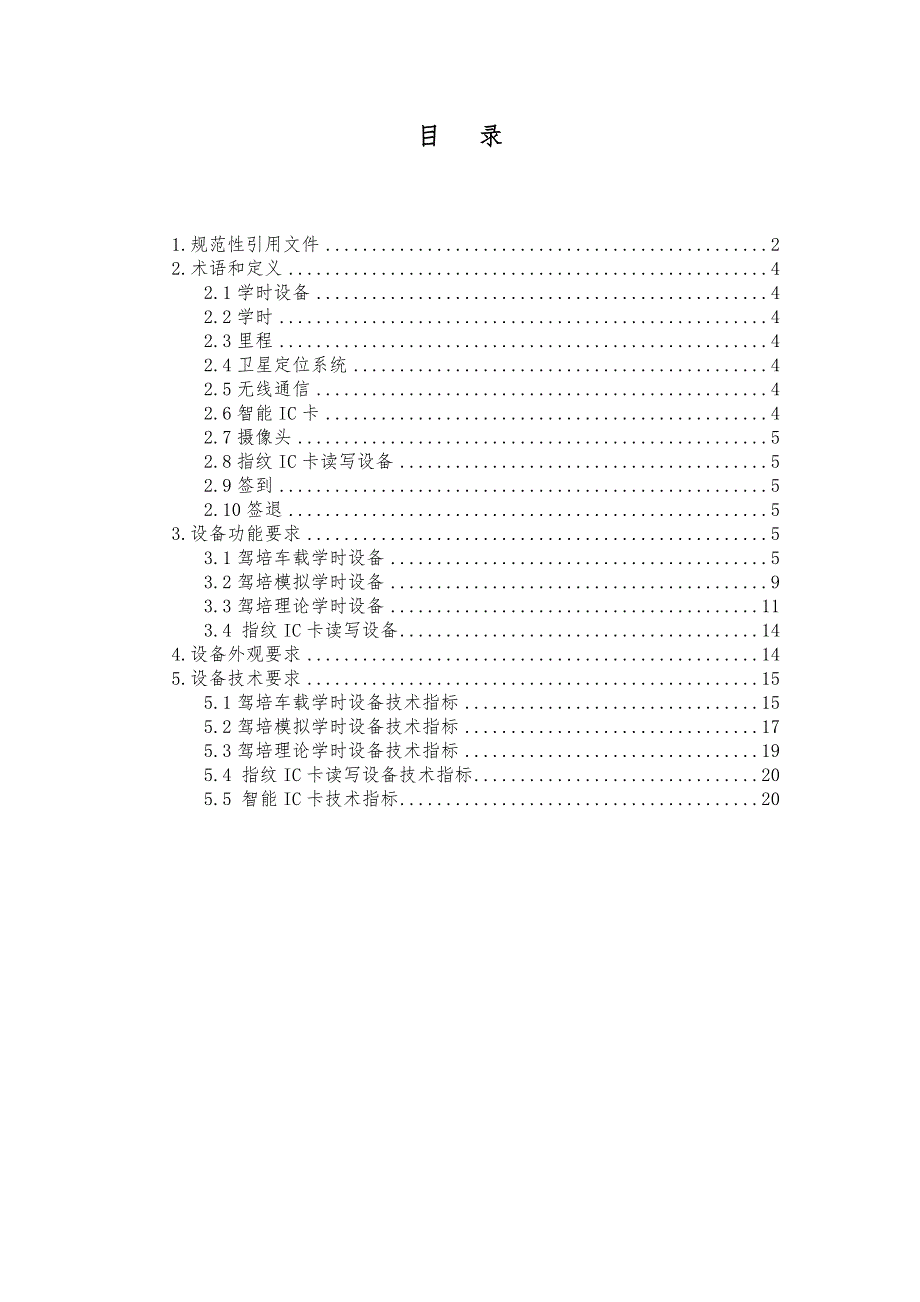

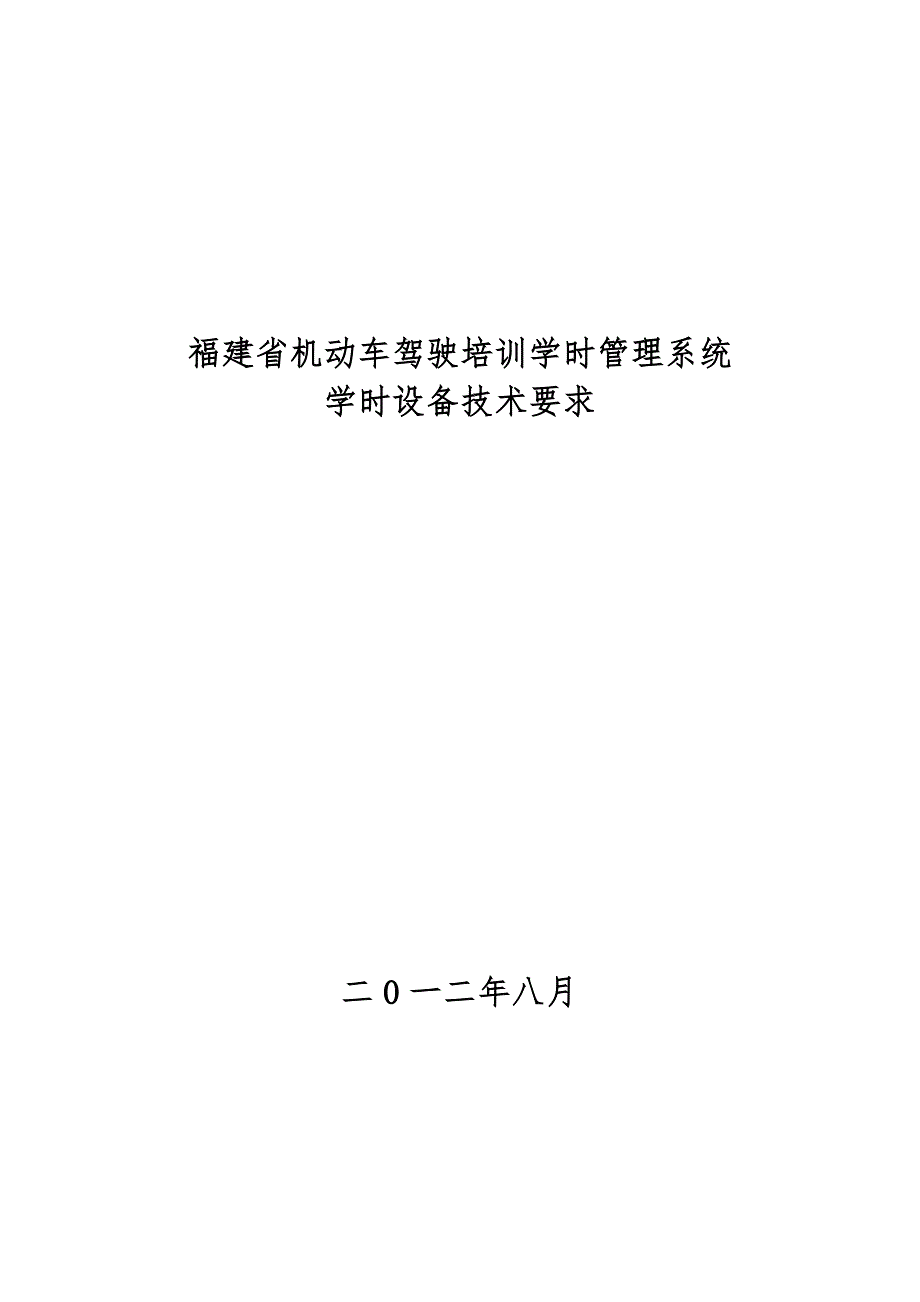

1、福建省机动车驾驶培训学时管理系统学时设备技术要求二0一二年八月目 录1.规范性引用文件22.术语和定义42.1学时设备42.2学时42.3里程42.4卫星定位系统42.5无线通信42.6智能IC卡42.7摄像头52.8指纹IC卡读写设备52.9签到52.10签退53.设备功能要求53.1驾培车载学时设备53.2驾培模拟学时设备93.3驾培理论学时设备113.4 指纹IC卡读写设备144.设备外观要求145.设备技术要求155.1驾培车载学时设备技术指标155.2驾培模拟学时设备技术指标175.3驾培理论学时设备技术指标195.4 指纹IC卡读写设备技术指标205.5 智能IC卡技术指标201.

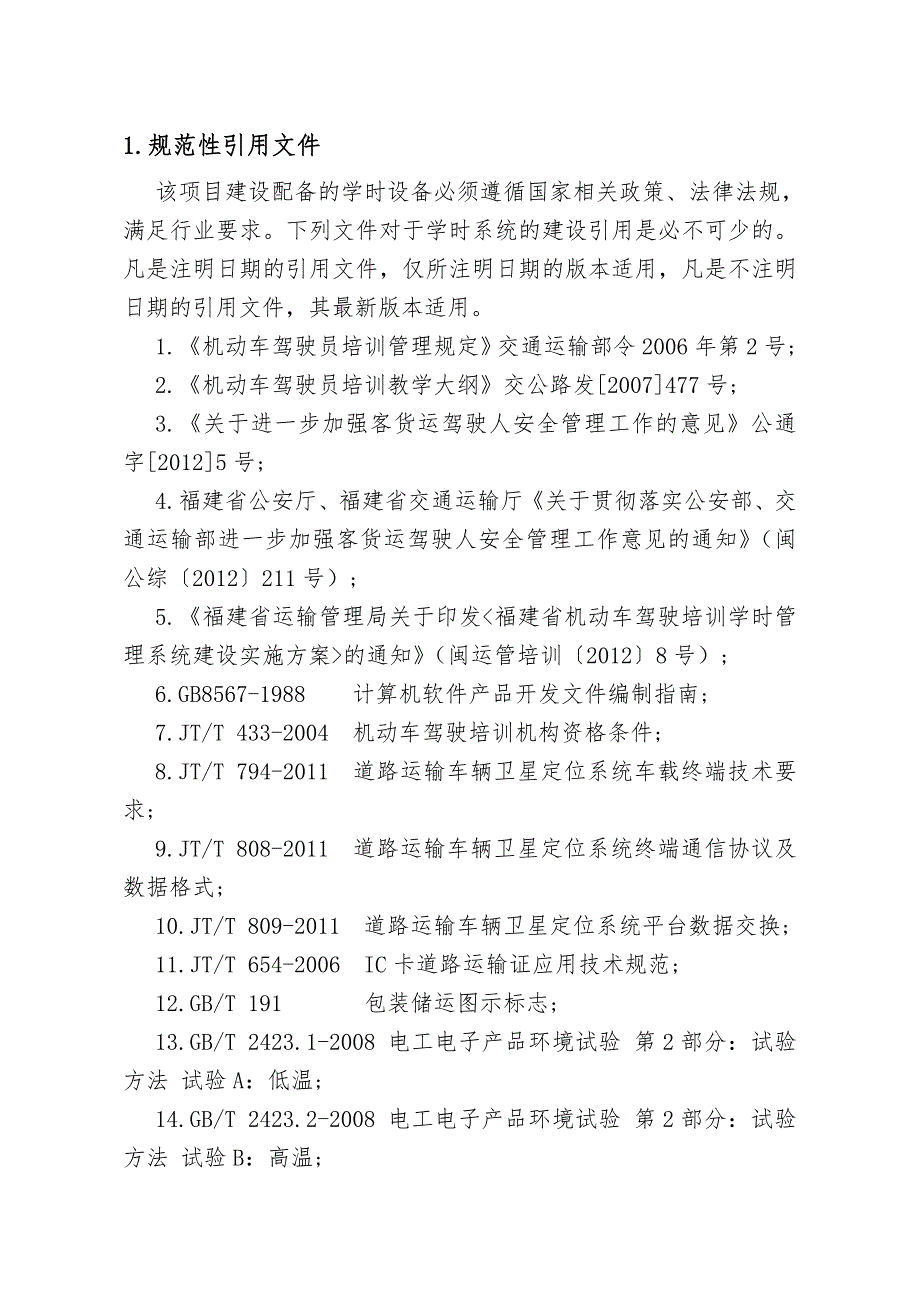

2、规范性引用文件该项目建设配备的学时设备必须遵循国家相关政策、法律法规，满足行业要求。下列文件对于学时系统的建设引用是必不可少的。凡是注明日期的引用文件，仅所注明日期的版本适用，凡是不注明日期的引用文件，其最新版本适用。1.机动车驾驶员培训管理规定交通运输部令2006年第2号;2.机动车驾驶员培训教学大纲交公路发2007477号;3.关于进一步加强客货运驾驶人安全管理工作的意见公通字20125号;4.福建省公安厅、福建省交通运输厅关于贯彻落实公安部、交通运输部进一步加强客货运驾驶人安全管理工作意见的通知（闽公综2012211号）;5.福建省运输管理局关于印发的通知（闽运管培训20128号）;6.
3、GB8567-1988 计算机软件产品开发文件编制指南;7.JT/T 433-2004 机动车驾驶培训机构资格条件;8.JT/T 794-2011 道路运输车辆卫星定位系统车载终端技术要求;9.JT/T 808-2011 道路运输车辆卫星定位系统终端通信协议及数据格式;10.JT/T 809-2011 道路运输车辆卫星定位系统平台数据交换;11.JT/T 654-2006 IC卡道路运输证应用技术规范;12.GB/T 191 包装储运图示标志;13.GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温;14.GB/T 2423.2-2008 电工电子产品环境
4、试验 第2部分：试验方法 试验B：高温;15.GB/T 2423.3-2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验;16.GB/T 2423.5-1995 电工电子产品环境试验 第2部分：试验方法 试验Fa和导则：振动（正弦）;17.GB/T 2423.10-2008 电工电子产品环境试验 试验Fc和导则：振动(正弦)试验方法;18.GB/T 17626.2-2006 电磁兼容试验和测量技术 静电放电抗扰度试验;19.GB/T 17626.3-2006 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验.2.术语和定义2.1计时计程设备指机动车驾驶人培训教学过程中
5、对培训信息（学时）进行采集和记录的设备，根据培训类型及使用环境，可分为车载学时设备、模拟学时设备和理论学时设备。2.2学时指机动车驾驶人培训教学过程一个小时的培训时长。培训学时分为理论学时、模拟驾驶学时和实操学时，是衡量机动车驾驶员培训过程中培训教学质量的重要指标。2.3里程指机动车驾驶人培训教学过程中，培训教学车辆实际行驶的距离。2.4卫星定位系统以提供车辆实时位置和状态信息特征，具有车辆驾乘人员及车辆管理者等用户远程信息服务，反映车辆实时动态数据，能对服务范围内的驾驶培训车辆进行管理的综合性信息处理系统。2.5无线通信无线通信是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信
6、方式。2.6智能IC卡智能IC卡为非接触式集成电路加密卡，可通过相关设备进行读、写操作，用于存储各种信息数据。2.7摄像头主要由拍照模块、处理芯片、红外夜视、通讯接口组成。用于采集培训驾驶人图像信息，并通过无线通信传输到管理平台中。2.8指纹IC卡读写设备IC卡读写设备是能够对教练员卡、学员卡等智能IC卡进行读写和对指纹进行采集和识别的设备。 2.9签到签到是指教练员或学员通过智能IC卡、指纹信息在学时设备（车载学时设备、模拟学时设备、理论学时设备）上进入教学或培训状态的操作。2.10签退签退是指教练员或学员通过智能IC卡、指纹信息在学时设备（车载学时设备、模拟学时设备、理论学时设备）上结束教
7、学或培训状态的操作。3.设备功能要求3.1驾培车载学时设备3.1.1指纹验证功能设备应具备半导体按压式指纹传感器，具有活体指纹身份检测功能，杜绝指模等造假手段。3.1.2教练员IC卡签到、签退功能车载学时设备应具有教练员联机签到功能，必须将教练员卡放在射频感应区内，通过学时记录仪的按键操作，可显示教练员的有关信息，同时应以汉字提示和声音提示的方式提示教练员身份认证，签到签退信息实时上传系统平台，更新后台系统状态。当教练员身份验证成功时，应能语音提示并界面显示告知用户已签到成功。3.1.3 GPS车辆定位功能在通电过程中，设备定时将当前所在位置通过网络发给系统平台，从而支持通过系统平台的电子地图
8、功能查询车辆当前所在位置并可对选定时间范围内的车辆运动轨迹进行回放。3.1.4电子围栏功能设备支持从系统平台下载训练范围电子围栏数据。在训练过程中，设备实时判断当前所在位置是否在电子围栏范围内。如果超出电子围栏，则发出中文警告语音。当超出时间容限（可设置）后自动停止计时。当车辆回到电子围栏范围内后自动恢复计时。3.1.5电子拍照功能设备应具备外接摄像头，可由应用平台发起拍照指令，进行远程拍照，也可由设备在学员、教练员签到、签退时自动进行拍照。拍摄的图片可根据设置要求实现本地存储或自动上传到系统平台。设备同时支持在培训过程中根据系统平台配置参数定时拍照功能。3.1.6无线升级功能应支持无线远程设
9、备程序升级功能，在实际运行过程中新增或完善功能，确保使用中的设备为统一的版本。3.1.7同步时钟功能设备应具有开机后日期和时间自动检查功能，并自动通过GPS获取时间，以校验设备时间。3.1.8参数设置功能设备应具备参数设置功能，可通过无线通信网络同步更新管理部门设置的各类控制参数，例如：有效培训时间段、每日训练最大学时、自动拍照、车辆状态等敏感参数。3.1.9违规防范功能教练员准教车型验证：对教练员准教车型与学员学习车型不符的不允许培训，可通过系统参数中的带教兼容进行匹配。教练员准教类别验证：教练卡写入教练员准教类别（理论教练员、实操教练员、理论/实操教练员），教练员在签到的时候与设备类型进行
10、验证。教练员教练证过期验证：教练卡写入教练证起、止日期，教练员在签到的时候与设备时间进行验证，未在起、止日期内不能带教并予以提醒。教练员合同有效期验证：签到时通过效验教练合同期限，不在有效期范围内，不可签到。教练员的执教状态可通过远程设置为暂停、恢复、注销等带教状态，设备执行相应的操作并予以提醒。同一教练员在同一时段只能在一台设备上带教。3.1.10培训记录内容培训记录内容应具备学员卡号、教练员卡号、设备号、车牌号、培训项目、培训时长、培训里程、培训签到时间、培训签退时间、培训状态等信息。3.1.11数据采集功能设备应具备培训记录实时上传功能，在学员签退或教练员签退后通过无线通信将设备内生成的
11、培训记录自动上传至系统平台。同时也应具备本地设备端存储功能作为备用采集方式, 当网络异常中断时，设备具备本地存储功能，待网络正常时补传到系统平台。3.1.12培训计时功能设备应具备培训计时功能。以学员签到和签退时间之间实际车动时间的累计作为有效培训时间。3.1.13断电保护功能设备应具有断电保护功能，在培训状态下关闭设备电源，再次打开电源后，设备应会自动恢复到关闭前的培训状态，设备上保存的所有信息均不会丢失。3.1.14数据显示功能在培训过程中，可以实时显示当前培训阶段，实时时间、培训时长、里程、车辆状态等信息。3.1.15语音提示功能设备应支持语音提示功能，在人员操作时或者设备处于状态变化或
12、异常时，自动进行语音提示。3.1.16汉字显示功能设备应支持汉字显示界面，在每种状态下都有不同的显示。配合按键和语音提示。3.1.17车辆运动状态判断设备具备在不仅限于卫星定位数据作为判断车辆在正常低速运动状态的功能。3.1.18逻辑判断功能设备应能根据卫星定位信息、里程速度信息和辅助定位装置判断出车辆运行异常状态，过滤异常培训数据，并上报异常信息到系统平台的功能。3.1.19远程诊断维护功能设备具备通过无线网络查询设备自检、运行故障信息的功能，具备远程修复部分故障使设备恢复正常运行的功能。3.2模拟培训学时设备3.2.1指纹验证功能设备应具备半导体按压式指纹传感器，具有活体指纹身份检测功能，
13、杜绝指模等造假手段。3.2.2教练员IC卡签到、签退功能设备应具有教练员签到功能，必须将教练员IC卡放在射频区内，通过学时设备的按键操作可显示教练员的有关信息，同时应以汉字提示和声音提示的方式提示教练员身份认证。3.2.3同时带教多名学员功能设备应支持一个教练员可同时带教多名学员，一次同时带教人数不低于100人。3.2.4电子拍照功能设备应具备外接摄像头，可由应用平台发起拍照指令，进行远程拍照，也可由设备在学员、教练员签到、签退时自动进行拍照。拍摄的图片可根据设置要求实现本地存储或自动上传到系统平台。设备同时支持在培训过程中根据系统平台配置参数定时拍照功能。3.2.5无线升级功能应支持无线远程
14、内部程序升级功能，在实际运行过程中新增或完善功能，确保使用中的设备为统一的版本。3.2.6同步时钟功能设备应具有开机后日期和时间自动检查功能，并自动通过GPS获取时间，以校验设备时间。3.2.7参数设置功能设备应具备参数设置功能，可通过无线通信同步更新管理部门设置的各类控制参数，例如：有效培训时间段、每日训练最大学时、自动拍照等敏感参数。3.2.8违规防范功能教练员准教车型验证：对教练员准教车型与学员学习车型不符的不允许培训，可通过系统参数中的带教兼容进行匹配。教练员准教类别验证：教练卡写入教练员准教类别（理论教练员、实操教练员、理论/实操教练员），教练员在签到的时候与设备类型进行验证。教练员
15、教练证过期验证：教练卡写入教练证起、止日期，教练员在签到的时候与设备时间进行验证，未在起、止日期内不能带教并予以提醒。教练员合同有效期验证：签到时通过效验教练合同期限，不在有效期范围内，不可签到。教练员的执教状态可通过远程设置为暂停、恢复、注销等带教状态，设备执行相应的操作并予以提醒。同一教练员在同一时段只能在一台设备上带教。3.2.9数据采集功能设备应具备培训记录实时上传功能，在学员签退或教练员签退后通过无线通信将设备内生成的培训记录自动上传至系统平台。同时也应具备本地设备端存储功能作为备用采集方式, 当网络异常中断时，设备具备本地存储功能，待网络正常时补传到系统平台。3.2.10培训计时功
16、能设备应具备培训计时功能。以学员签到时间和签退时间之差作为有效培训时间。3.2.11断电保护功能设备应具有断电保护功能，在培训状态下关闭设备电源，再次打开电源后，设备应会自动恢复到关闭前的培训状态，设备上保存的所有信息均不会丢失。3.2.12数据显示功能在培训过程中，可以实时显示当前时间、学习时长等信息。3.2.13语音提示功能设备应支持语音提示功能，在人员操作时或者设备处于状态变化或异常时，自动进行语音提示。3.2.14汉字显示功能设备应支持汉字显示界面，在每种状态下都有不同的显示。配合按键和语音提示。3.3理论培训学时设备3.3.1指纹验证功能设备应具备半导体按压式指纹传感器，具有活体指纹
17、身份检测功能，杜绝指模等造假手段。3.3.2教练员IC卡签到、签退功能设备应具有教练员签到功能，必须插入教练员卡，通过设备按键操作可显示教练员的有关信息，同时应以汉字提示和声音提示的方式提示教练员身份认证。3.3.3同时带教多名学员功能设备应支持一个教练员可同时带教多名学员，一次同时带教人数不低于100人。3.3.4电子拍照功能设备应具备外接摄像头，可由应用平台发起拍照指令，进行远程拍照，也可由设备在学员、教练员签到、签退时自动进行拍照。拍摄的图片可根据设置要求实现本地存储或自动上传到系统平台。设备同时支持在培训过程中根据系统平台配置参数定时拍照功能。3.3.5无线升级功能应支持无线远程内部程
18、序升级功能，在实际运行过程中新增或完善功能，确保使用中的设备为统一的版本。3.3.6同步时钟功能设备应具有开机后日期和时间自动检查功能，并自动通过GPS获取时间，以校验设备时间。3.3.7参数设置功能设备应具备参数设置功能，可通过无线通信同步更新管理部门设置的各类控制参数，例如：有效培训时间段、每日训练最大学时、自动拍照等敏感参数。3.3.8违规防范功能教练员准教车型验证：对教练员准教车型与学员学习车型不符的不允许培训，可通过系统参数中的带教兼容进行匹配。教练员准教类别验证：教练卡写入教练员准教类别（理论教练员、实操教练员、理论/实操教练员），教练员在签到的时候与设备类型进行验证。教练员教练证
19、过期验证：教练卡写入教练证起、止日期，教练员在签到的时候与设备时间进行验证，未在起、止日期内不能带教并予以提醒。教练员合同有效期验证：签到时通过效验教练合同期限，不在有效期范围内，不可签到。教练员的执教状态可通过远程设置为暂停、恢复、注销等带教状态，设备执行相应的操作并予以提醒。同一教练员在同一时段只能在一台设备上带教。3.3.9数据采集功能设备应具备培训记录实时上传功能，在学员签退或教练员签退后通过无线通信将设备内生成的培训记录自动自动上传至系统平台。同时也应具备本地设备端存储功能作为备用采集方式, 当网络异常中断时，设备具备本地存储功能，待网络正常时补传到系统平台。3.3.10培训计时功能
20、设备应具备培训计时功能。以学员签到时间和签退时间之差作为有效培训时间。3.3.11断电保护功能设备应具有断电保护功能，在培训状态下关闭设备电源，再次打开电源后，设备应会自动恢复到关闭前的培训状态，设备上保存的所有信息均不会丢失。3.3.12数据显示功能在培训过程中，可以实时显示当前时间、当前教练、当前课程等信息。3.3.13语音提示功能设备应支持语音提示功能，在人员操作时或者设备处于状态变化或异常时，自动进行语音提示。3.3.14汉字显示功能设备应支持汉字显示界面，在每种状态下都有不同的显示。配合按键和语音提示。3.4 指纹IC卡读写设备可作为发卡设备，能对教练员卡、学员卡进行读写操作。4.设
21、备外观要求4.1 学时计时相关设备各部件外表面应光洁、平整，不应有凹痕、划伤、裂缝、变形等缺陷。显示屏应清晰、完整，不得有缺损现象。学时设备可以采用一体式集成设备或者分体式设备。理论培训学时设备和模拟培训学时设备的摄像头连接线按实际要求配备两种规格（一种为厂家标准配置，一种为连接线加长配置，长度要求5米以上），实现对理论和摸拟培训实际场景进行图像抓拍。4.2 铭牌学时设备应有铭牌，铭牌应符合如下规定：- 铭牌应安装在学时记时仪背面的醒目位置，铭牌尺寸应与学时设备结构尺寸相适应；- 铭牌上应标出制造厂商、商标、地址、电话、产品中文名称、规格型号、学时设备可识别的唯一性编号、制造日期等内容。当铭牌
22、尺寸不足以表示上述所有信息时，至少应标识出制造商名称、商标以及学时设备可识别的唯一性编号。4.3电气部件l 电源 车载学时设备的主电源应为车辆电源。模拟培训学时设备和理论培训学时设备需配备AC/DC电源适配器，各厂商自行配置，主要参数要求如下：输入：电压 AC100V264V或者220V12%，频率47-63Hz；输出：电压 DC:12V或24V，功率不小于12W；具备过压和过载保护；绝缘耐压：3000V；散热方式：自冷；符合“CCC”“CE”FCCUL等认证。l 连接导线 学时设备所有导线均应有适当保护，以保证这些导线接触到可能会引起导线绝缘损伤的部件。l 插接器 学时设备所使用插接器的插头
23、两端应有防插错设置，以保证连接正确。在插接完毕后，插头和插座的连接应牢固可靠，不应有松动、接触不良现象。5.设备技术要求5.1驾培车载学时设备技术指标 类型指标要求IC卡读写IC卡规范符合ISO/IEC 14443A 规范读写次数十万次读写方式非接触式读写数据存储存储容量256K字节可扩展到16M数据保存时间大于10年训练信息和GPS数据大于1000笔显示模块点阵不少于12232背光具备计时计程计程显示分辨率0.01公里（可精确到米）计程误差1%单次训练范围655公里（可扩充）计时显示精度1分钟（可到秒）计时存储精度1分钟（可到秒）单次训练计时范围4小时（可扩充）车速显示范围大于0220km/
24、h累计计时范围大于09999小时59分钟测量里程范围大于0999999.9km工作环境存储温度4085工作温度2070湿度90%电压工作电压DC936V输入电压DC960V指纹身份鉴别传感器类型半导体电容式面式指纹传感器指纹图像录入小于750ms 搜索时间小于1秒（1：512，均值）认假率小于0.0001%拒真率小于0.1%图像分辨率500DPI静电抗扰度试验空气放电15千伏语音模块中文普通话语音播报支持，内容可定制实时时钟断电保护断电后时钟工作时间应不小于1年。 时钟误差每30天允许误差为5分钟。按键按键功能按键设置应能满足要求，按压次数应不低于5万次抗汽车点火干扰抗汽车点火干扰功能在汽车点
25、火时，不应出现异常现象；应保证记录、显示、通信等功能正常。GPRS模块信息实时上传功能支持远程查询实时信息支持单次通讯时间单次数据通讯的时间不超过4秒。自动重连功能应具备GPRS断线后的自动重连功能。GPS模块车辆定位支持电子围栏支持通道数并行应不低于12通道，支持差分定位热启动定位时间不高于15秒冷启动定位时间不高于45秒首次定位时间首次使用或使用自动定位应小于5分钟定位精度在无干扰前提下，定位小于10米数据联系更新率应不小于1次/秒拍照功能图像格式采用JPG格式。分辨率至少支持320*240、640*480两种分辨率。程序/参数升级无线远程自动升级功能支持5.2驾培模拟学时设备技术指标类型
26、指标要求IC卡读写IC卡规范符合ISO/IEC 14443A 规范读写次数十万次读写方式非接触式读写数据存储存储容量256K字节可扩展到16M数据保存时间大于10年存放训练信息条数大于1000笔显示模块点阵不少于12232背光具备计时计程计程显示分辨率0.01公里（可精确到米）计程误差1%单次训练范围655公里（可扩充）计时显示精度1分钟（可到秒）计时存储精度1分钟（可到秒）单次训练计时范围4小时（可扩充）车速显示范围大于0220km/h累计计时范围大于09999小时59分钟测量里程范围大于0999999.9km工作环境存储温度3080工作温度2060湿度90%电压工作电压DC936V输入电压
27、DC960V指纹身份鉴别传感器类型半导体电容式面状指纹传感器指纹图像录入小于750ms 搜索时间小于1秒（1：512，均值）认假率小于0.0001%拒真率小于0.1%图像分辨率500DPI静电抗扰度试验空气放电15千伏语音模块中文普通话语音播报支持，内容可定制实时时钟断电保护断电后时钟工作时间应不小于1年。 时钟误差每30天允许误差为5分钟。按键按键功能按键设置应能满足要求，按压次数应不低于5万次GPRS模块信息实时上传功能支持远程查询实时信息支持单次通讯时间单次数据通讯的时间不超过4秒。自动重连功能应具备GPRS断线后的自动重连功能。拍照功能图像格式采用JPG格式。分辨率至少支持320*24
28、0、640*480两种分辨率。程序/参数升级无线远程自动升级功能支持5.3驾培理论学时设备技术指标类型指标要求IC卡读写IC卡规范符合ISO/IEC 14443A 规范读写次数十万次读写方式非接触式读写数据存储存储容量256K字节可扩展到16M数据保存时间大于10年存放训练信息条数大于1000笔显示模块点阵不少于12232背光具备计时计程计程显示分辨率0.01公里（可精确到米）计程误差1%单次训练范围655公里（可扩充）计时显示精度1分钟（可到秒）计时存储精度1分钟（可到秒）单次训练计时范围4小时（可扩充）车速显示范围大于0220km/h累计计时范围大于09999小时59分钟测量里程范围大于0
29、999999.9km工作环境存储温度3080工作温度2060湿度90%电压工作电压DC936V输入电压DC960V指纹身份鉴别传感器类型半导体电容式面状指纹传感器指纹图像录入小于750ms 搜索时间小于1秒（1：512，均值）认假率小于0.0001%拒真率小于0.1%图像分辨率500DPI静电抗扰度试验空气放电15千伏语音模块中文普通话语音播报支持，内容可定制实时时钟断电保护断电后时钟工作时间应不小于1年。 时钟误差每30天允许误差为5分钟。按键按键功能按键设置应能满足要求，按压次数应不低于5万次GPRS模块信息实时上传功能支持远程查询实时信息支持单次通讯时间单次数据通讯的时间不超过4秒。自动重连功能应具备GPRS断线后的自动重连功能。拍照功能图像格式采用JPG格式。分辨率至少支持320*240、640*480两种分辨率。程序/参数升级无线远程自动升级功能支持5.4 指纹IC卡读写设备技术指标类型指标要求IC卡读写IC卡规范符合ISO/IEC 14443A 规范读写次数100000次工作环境存储温度3080工作温度2060湿度100,000 次数据保存10 年
