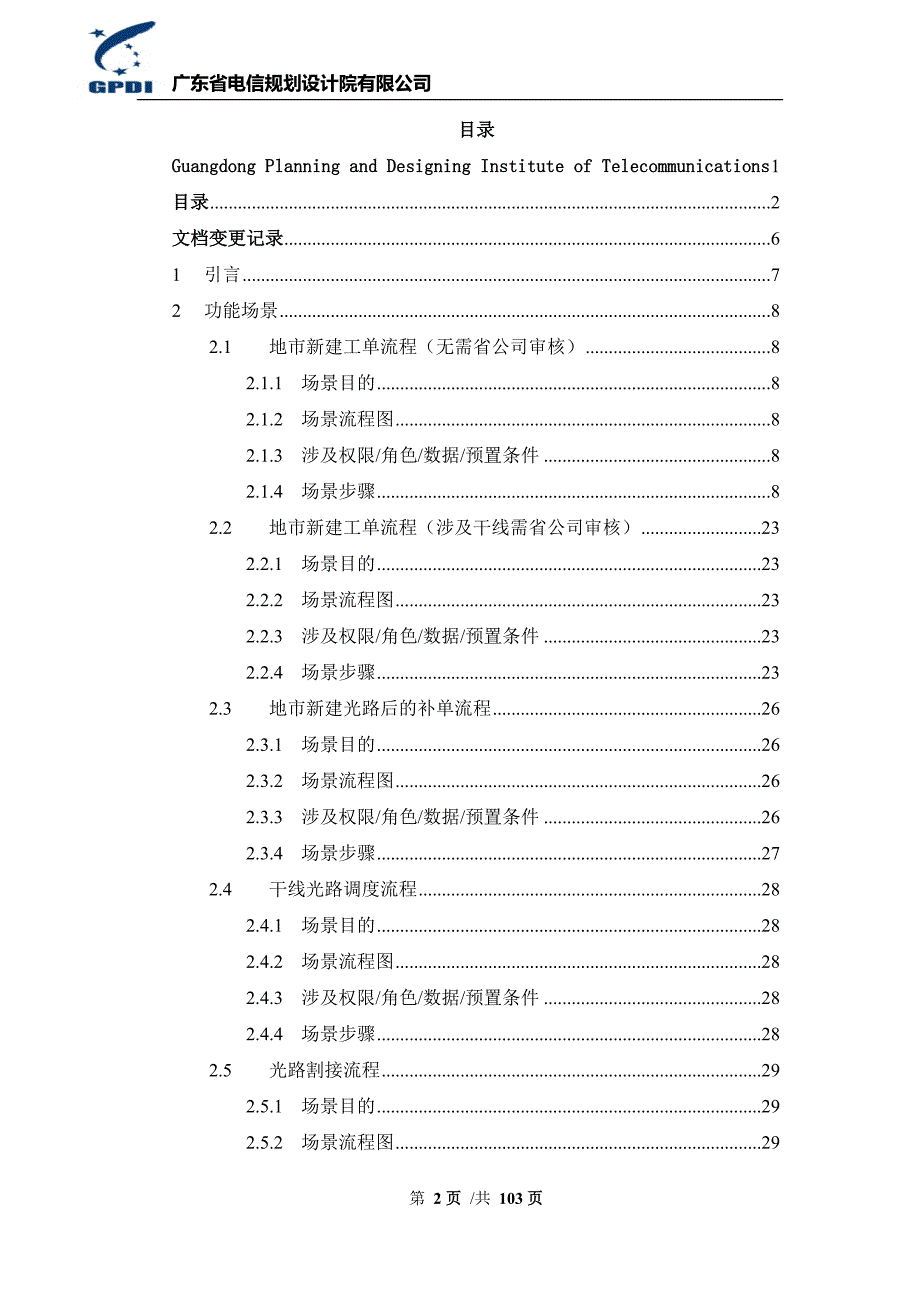

1、广东省电信规划设计院有限公司移动管线资源管理系统光路调度用户操作手册（版本：CMRM_GD_20150122）广东省电信规划设计院Guangdong Planning and Designing Institute of Telecommunications2015年1月目录Guangdong Planning and Designing Institute of Telecommunications1目录2文档变更记录61引言72功能场景82.1地市新建工单流程（无需省公司审核）82.1.1场景目的82.1.2场景流程图82.1.3涉及权限/角色/数据/预置条件82.1.4场景步骤82.2地
2、市新建工单流程（涉及干线需省公司审核）232.2.1场景目的232.2.2场景流程图232.2.3涉及权限/角色/数据/预置条件232.2.4场景步骤232.3地市新建光路后的补单流程262.3.1场景目的262.3.2场景流程图262.3.3涉及权限/角色/数据/预置条件262.3.4场景步骤272.4干线光路调度流程282.4.1场景目的282.4.2场景流程图282.4.3涉及权限/角色/数据/预置条件282.4.4场景步骤282.5光路割接流程292.5.1场景目的292.5.2场景流程图292.5.3涉及权限/角色/数据/预置条件292.5.4场景步骤292.6光路割接后补单流程34

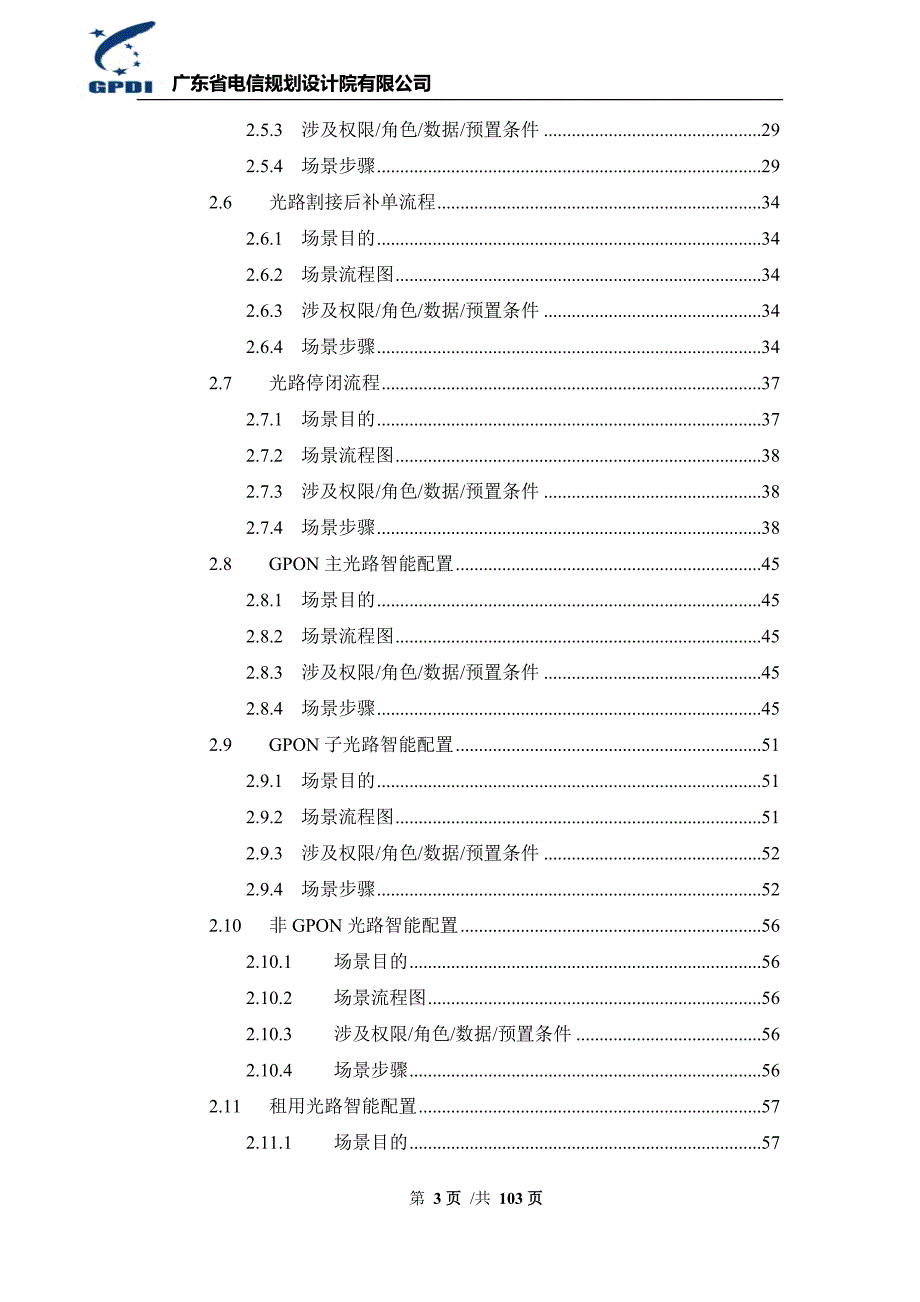

3、2.6.1场景目的342.6.2场景流程图342.6.3涉及权限/角色/数据/预置条件342.6.4场景步骤342.7光路停闭流程372.7.1场景目的372.7.2场景流程图382.7.3涉及权限/角色/数据/预置条件382.7.4场景步骤382.8GPON主光路智能配置452.8.1场景目的452.8.2场景流程图452.8.3涉及权限/角色/数据/预置条件452.8.4场景步骤452.9GPON子光路智能配置512.9.1场景目的512.9.2场景流程图512.9.3涉及权限/角色/数据/预置条件522.9.4场景步骤522.10非GPON光路智能配置562.10.1场景目的562.10
4、2场景流程图562.10.3涉及权限/角色/数据/预置条件562.10.4场景步骤562.11租用光路智能配置572.11.1场景目的572.11.2场景流程图572.11.3涉及权限/角色/数据/预置条件572.11.4场景步骤572.12涉微波光路智能配置602.12.1场景目的602.12.2场景流程图612.12.3涉及权限/角色/数据/预置条件612.12.4场景步骤612.13光路快速维护流程632.13.1场景目的632.13.2场景流程图642.13.3涉及权限/角色/数据/预置条件642.13.4场景步骤（RM客户端纤芯切换）642.13.5场景步骤（WEB客户端纤芯切换）
5、652.13.6场景步骤（已用光路直接进行方案修改）663光路调度流程673.1功能描述673.2权限说明683.3功能入口683.4功能操作说明683.4.1导航树节点说明683.4.2节点列表通用功能按钮说明703.4.3如何新增工单723.4.4如何废弃工单733.4.5如何对工单进行挂起与激活743.4.6如何批量审批工单763.4.7如何提醒工单申请人对新增光路完成传输段关联783.4.8如何对完成传输段关联的子工单提交793.4.9如何查看工单日志793.4.10如何路由查看（光路预约流程）803.4.11如何路由释放（光路预约流程）803.4.12如何上传下载及删除附件814光路
6、配置814.1功能描述814.2权限说明824.3功能入口834.4功能操作说明844.4.1如何设置光路方案搜索条件并搜索路由方案844.4.2如何配置站点间的光纤854.4.3如何配置楼间中继884.4.4如何配置站点内的跳纤884.4.5如何添加站点或者光交设施到拓扑图894.4.6如何删除拓扑图上的站点或者设施914.4.7如何保存配置好的光路以及预占端口914.4.8如何修改光路方案名称925光路核查导入935.1定义935.1.1错位光路/ 正常光路935.1.2目标纤芯/原来纤芯935.2功能描述935.3权限说明935.4功能操作说明935.4.1光路核查导出935.4.1.1
7、光路核查模板导出945.4.1.2光路核查数据导出955.4.2光路核新增导入965.4.3光路核修改导入100文档变更记录序号主要更改内容版本号更改人更改时间1创建CMRM_GD_20130426.01倪飞凤2013-4-282新增章节5：光路核查导入CMRM_GD_20131025.01陈萍2013-11-13新增光路预约流程CMRM_GD_20150122.01钟春霞2015-1-23451 引言移动网络资源是移动企业对外提供服务的基础，建立移动资源管理系统，充分利用移动网络资源，提高移动网络资源管理水平和使用效率，是实现移动企业信息化的关键。移动资源管理系统已成为现阶段移动企业信息化建
8、设的热点。由于移动网络资源普遍具有空间分布的特征，采用GIS（地理信息系统）技术构建可以有效管理移动资源空间分布信息的移动资源管理系统成为移动资源管理系统发展的方向。本手册介绍的移动管线资源管理系统是移动本地网资源管理的核心部分。该系统改变了通信管线网络的规划、建设、管理以及资料保存的传统模式。通过图形化的操作界面以及合理的功能模块能够方便、准确的掌握所有管线资源的信息数据。为日常的管线维护工作带来极大的便利。本操作手册以“移动管线资源管理系统”为基础编写。2 功能场景2.1 地市新建工单流程（无需省公司审核）2.1.1 场景目的通过该场景完成对地市不涉及到干线光缆的光路调度入库。2.1.2
9、场景流程图图-光路调度新增流程（无需省公司审核）2.1.3 涉及权限/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、省网络维护中心2.1.4 场景步骤第1步： 新建流程工单以及工单关联的光路信息，并提交给下一环节进行拓扑审核。图-光路工单新增属性界面属性字段相关说明工单标题业务类型传输类型所在区域完成时间工单类型申请部门是否补单根据业务实际填写上述信息后，对工单保存后，工单提供光路信息的操作按钮，可进行光路信息的录入。图-光路新增属性界面属性字段相关说明光路所属区域业务段名称A端站点A端机房A端设施Z端站点Z端机房Z端设施调度单位传输类型主备光路光路类
10、别光路类型光路用途光路AZ端相关信息指定后，可通过【路由配置】打开光路客户端程序进行路由通路拓扑方案设计，完成后提交给拓扑审核环节。如何进行光路的配置，详细参考2.8至2.12配置场景。第2步： 拓扑审核网维人员进入系统后可通过【光路调度（新增）】【我的待办】找到需要处理的拓扑审核工单，双击列表工单在工单属性信息内通过【路由配置】打开光路客户端信息查看路由拓扑情况完成审核工作，并根据工单实际情况将工单提交下个环节或者回退。图-拓扑审核环节操作属性字段相关说明审核结果通过：工单提交给调单设计不通过：工单直接回退给提单人提交调度审核：把工单提交调度审核转交：把工单转交给别人处理审核意见【保存】：编
11、辑审核意见后按，可将此次的审核意见保存至下方的常见审核意见栏中，审核意见文本框下面添加一个下拉框，用来保存用户最常用的10种的审核意见。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择审核信息到该框内完成时间对该工单的完成时间可进行修正接收人审核结果为通过：调单设计环节处理人审核结果为不通过：无需设置，界面不可见，该单自动回退给原来上个环节的提单人审核结果为提交调度审核：调度审核环节处理人审核结果为转交：拓扑审核环节的其它处理人工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息包含了环节、进入该环节时间、离开该环节时间、
12、环节处理人、审核信息以及备注信息。图-工单日志信息附件列表：只有当前该单处理人可对附件上传；非该单的当前处理人不可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制；备注：在当前环节网维可双击光路列表，打开光路属性对光路的起点和终点以及其它光路属性进行维护，且可在工单内加入或者删除关联的光路信息。第3步： 调度审核网维人员进入系统后可通过【光路调度（新增）】【我的待办】找到需要处理的调度审核工单，双击列表工单在工单属性信息内通过【路由配置】打开光路客户端信息查看纤芯调度情况完成审核工作，并根据工单实际情况将工单提交下个环节或者回退。图-调度审核环节操作属性字段相关说明审核结果通过：工
13、单提交给调单设计不通过：工单回退拓扑审核转交：把工单转交给别人处理审核意见【保存】：编辑审核意见后按，可将此次的审核意见保存至下方的常见审核意见栏中，审核意见文本框下面添加一个下拉框，用来保存用户最常用的10种的审核意见。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择审核信息到该框内完成时间对该工单的完成时间可进行修正接收人审核结果为通过：调单设计环节处理人审核结果为不通过：无需设置，界面不可见，该单自动回退给原来上个环节的提单人审核结果为转交：调度审核环节的其它处理人工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息
14、包含了环节、进入该环节时间、离开该环节时间、环节处理人、审核信息以及备注信息。附件列表：只有当前该单处理人可对附件上传；非该单的当前处理人不可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制。备注：在当前环节光路属性不可修改，且不提供在工单内加入或者删除关联的光路，只对当前关联的光路进行配置信息的审核编辑。第4步： 调单设计网维代维人员进入系统后可通过【光路调度（新增）】【我的待办】找到需要处理的调度设计工单，双击列表工单在工单属性信息内通过【路由配置】打开光路客户端进行详细的纤芯以及跳纤等光路设计工作，完成设计后提交下个环节。图-调单设计环节操作属性字段相关说明审核结果通过：工单
15、提交给地市公司审核回退到上一环节：工单回退到上个环节直接回退到申请：直接将该单回退给提单人转交：把工单转交给调单设计环节的其他代维处理审核意见【保存】：编辑审核意见后按，可将此次的审核意见保存至下方的常见审核意见栏中，审核意见文本框下面添加一个下拉框，用来保存用户最常用的10种的审核意见。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择审核信息到该框内完成时间对该工单的完成时间可进行修正接收人审核结果为通过：地市公司环节处理人审核结果为回退到上一环节：无需设置，界面不可见，该单自动回退给原来上个环节的提单人审核结果为直接回退到申请：无需设置，界面不可见，该单回退给工单的创建人审
16、核结果为转交：调单设计环节的其它处理人工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息包含了环节、进入该环节时间、离开该环节时间、环节处理人、审核信息以及备注信息。附件列表：只有当前该单处理人可对附件上传；非该单的当前处理人不可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制。备注：在当前环节光路属性不可修改，且不提供在工单内加入或者删除关联的光路，只对当前关联的光路进行配置信息的审核编辑。第5步： 地市公司审核网维人员进入系统后可通过【光路调度（新增）】【我的待办】找到需要处理的地市公司审核工单，双击列表工单在工单属性信
17、息内通过【路由配置】打开光路客户端进行方案审核工作，审核通过提交给代维人员进行施工。属性字段相关说明审核结果通过：工单提交给施工反馈不通过：工单直接回退给上一步处理人转交：把工单转交给网维中心其它人员审核处理提交省公司审核：如果涉及到干线光缆则提交给省公司网维中心审核审核意见【保存】：编辑审核意见后按，可将此次的审核意见保存至下方的常见审核意见栏中，审核意见文本框下面添加一个下拉框，用来保存用户最常用的10种的审核意见。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择审核信息到该框内完成时间对该工单的完成时间可进行修正接收人审核结果为通过：代维施工人员审核结果为不通过：无需设置
18、界面不可见，该单自动回退给原来上个环节的提单人审核结果为转交：地市审核环节的其它处理人审核结果为提交省公司审核：省公司网维中心审核人员抄送人知会地市或者省公司需要了解该调度信息的网络中心或者工程中心部门，以部门的形式进行通知。抄送人在我的待办内可打开该单，通过【确定抄送】动作处理完成该单的信息知会，同时该处理信息会记录到日志内。图-地市公司环节操作工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息包含了环节、进入该环节时间、离开该环节时间、环节处理人、审核信息以及备注信息。附件列表：只有当前该单处理人可对附件上传；非该单的当前处理人不
19、可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制。备注：在当前环节光路属性不可修改，且不提供在工单内加入或者删除关联的光路，只对当前关联的光路进行配置信息的审核编辑。第6步： 施工反馈代维人员完成现场施工后可通过【光路调度（新增）】【我的待办】找到需要处理的施工反馈工单，提交给网维确认。图-施工反馈环节操作属性字段相关说明审核结果已完成：工单提交给网维确认未完成：工单直接回退给上一步处理人转交：把工单转交给网维中心其它人员审核处理施工说明【保存】：编辑说明信息后按，可将此次的说明信息保存至下方的常用信息栏中，通过下拉框可选择，做多可保存用户最常用的10种的信息。可直接在输入框内输
20、入审核的意见信息也可通过【常用施工说明】内选择说明信息到该框内接收人审核结果为完成：网维确认人员审核结果为不完成：无需设置，界面不可见，该单自动回退给原来上个环节的提单人审核结果为转交：施工反馈环节的其它处理人工单挂起工单挂起时可在备注内填写挂起的原因，挂起原因会在工单日志内记录。工单挂起时可根据实际业务情况决定在挂起时把已经配置好的光路资源是否释放。工单被挂起后不可进行工单的流转操作，需对工单进行激活操作后才可重新进入流程流转。工单废弃在该环节可对工单进行废弃，废弃时工单内的光路资源会释放，工单从我的待办单内转入到废弃单节点，废弃单退出工单流程流转。第7步： 网维确认网维人员对现场完成施工后
21、的但进行确认，可通过【光路调度（新增）】【我的待办】找到需要确认的单，确认通过则提交给业务开通确认。图-网维确认流程操作属性字段相关说明审核结果通过：工单提交给业务开通确认不通过：工单直接回退给上一步处理人转交：把工单转交给网维中心其它人员审核处理审核意见【保存】：编辑说明信息后按，可将此次的说明信息保存至下方的常用信息栏中，通过下拉框可选择，做多可保存用户最常用的10种的信息。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择说明信息到该框内接收人审核结果为通过：业务开通确认网维中心人员审核结果为不通过：无需设置，界面不可见，该单自动回退给原来上个环节的提交人审核结果为转交：网
22、维确认环节的其它处理人工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息包含了环节、进入该环节时间、离开该环节时间、环节处理人、审核信息以及备注信息。附件列表：只有当前该单处理人可对附件上传；非该单的当前处理人不可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制。备注：在当前环节光路属性不可修改，且不提供在工单内加入或者删除关联的光路，只对当前关联的光路进行配置信息的审核编辑。光路信息必须完整，否则不可往下提交给业务开通确认环节。第8步： 业务开通确认网维人员对施工完成并通过确认的工单进行业务是否开通确认，如果确认通过则工单
23、归档并对资源进行实占。业务开通确认环节不可对光路资源进行任何修改操作，只提供路由查看功能。图-业务开通确认流程操作第9步： 归档已归档工单均展示在【已归档】环节，已经归档的工单不可进行删除。图-归档工单列表2.2 地市新建工单流程（涉及干线需省公司审核）2.2.1 场景目的通过该场景完成对地市涉及到干线光缆的光路调度入库。2.2.2 场景流程图图-光路调度新增流程（需省公司审核）2.2.3 涉及权限/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、省网络维护中心2.2.4 场景步骤第1步： 提单可参考2.1该步骤；第2步： 拓扑审核可参考2.1该步骤；第
24、3步： 调度审核可参考2.1该步骤；第4步： 调单设计可参考2.1该步骤；第5步： 地市公司审核地市公司审核后选择提交给省公司审核，此时需要填写省公司审核的【接收人】以及同时填写省公司审核过后的施工反馈环节【施工人】，如果省公司审核人员通过之后则直接提交给此时选择的施工人进行施工。图-地市公司提交省公司审核第6步： 省公司审核图-省公司审核环节操作字段字段说明审核结果通过：工单提交给【施工反馈】环节。【保存】：编辑审核意见后按，可将此次的审核意见保存至下方的常见审核意见栏中，审核意见文本框下面添加一个下拉框，用来保存用户最常用的10种左右的审核意见。不通过：工单直接回退给上一步处理人。转交：把
25、工单转交给其他人处理。抄送人：抄送对象可根据业务需求进行设置。如果有选择抄送对象，则对选中对象发送短信和邮件。注意：如果地市公司审核时抄送给甲，而甲未处理此单，则省公司审核仍能选择抄送给甲。此时甲被抄送了2次，甲去处理（点击确认）时，自动处理省公司审核这一次的抄送，地市公司审核的抄送仍需要甲以外的被抄送人去处理。第7步： 施工反馈可参考2.1该步骤；第8步： 网维确认可参考2.1该步骤；第9步： 业务开通确认可参考2.1该步骤；第10步： 归档可参考2.1该步骤；2.3 地市新建光路后的补单流程2.3.1 场景目的通过该场景完成地市工程批量开通光路的数据补单入库。2.3.2 场景流程图图-光路
26、调度新增流程（补单流程）2.3.3 涉及权限/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、省网络维护中心2.3.4 场景步骤第1步： 提单图-补单工单提交字段说明是否补单选择为是；标识为补单后，工单提交之后启动部分流程。接收人选择补单为是后，接收人为网维确认环节的审核人员。工单提交后直接到达网维确认环节。第2步： 网维确认参考2.1该环节；第3步： 业务开通确认参考2.1该环节；第4步： 归档参考2.1该环节；2.4 干线光路调度流程2.4.1 场景目的通过该场景完成不同地市间光路的调度。2.4.2 场景流程图图-干线光路调度流程2.4.3 涉及权限
27、/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、省网络维护中心2.4.4 场景步骤2.5 光路割接流程2.5.1 场景目的通过该场景完成地市已开通光路的割接调整；2.5.2 场景流程图图-光路割接流程（无需省公司审核）2.5.3 涉及权限/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、省网络维护中心2.5.4 场景步骤第1步： 新建割接工单（图-调整工单新增界面）以及并把需要割接的光路与工单关联（图-调整工单关联光路），并提交给下一环节进行拓扑审核。图-调整工单新增界面图-调整工单关联光路按钮功能说明选择光路调
28、整提供工单的所属地市光路的查询，并可将查询出来的光路与该工单关联，进行调整流程流转。解除与调整工单关联将工单属性界面内已经关联的光路解除与该工单的关联。路由配置进入光路配置客户端界面可进行光路的配置操作。提交当【选择提交方式】选择为【提交拓扑审核】时，提交到拓扑审核环节，反之则提交到【网维确认】环节。保存对当前工单的信息编辑后进行保存。工单废弃将当前工单进行废弃，废弃工单后，工单关联的割接光路恢复到割接前方案并把割接后的资源释放。取消关闭当前工单界面。第2步： 拓扑审核网维人员进入系统后可通过【光路调度（调整）】【我的待办】找到需要处理的拓扑审核工单，双击列表工单在工单属性信息内通过【路由配置
29、打开光路客户端信息查看割接后光路的路由拓扑情况完成审核工作，并根据工单实际情况将工单提交下个环节或者回退。图-拓扑审核环节操作（调整）属性字段相关说明审核结果通过：工单提交给调单设计不通过：工单直接回退给提单人提交调度审核：把工单提交调度审核转交：把工单转交给别人处理审核意见【保存】：编辑审核意见后按，可将此次的审核意见保存至下方的常见审核意见栏中，审核意见文本框下面添加一个下拉框，用来保存用户最常用的10种的审核意见。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择审核信息到该框内接收人审核结果为通过：调单设计环节处理人审核结果为不通过：无需设置，界面不可见，该单自动回退给
30、原来上个环节的提单人审核结果为提交调度审核：调度审核环节处理人审核结果为转交：拓扑审核环节的其它处理人工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息包含了环节、进入该环节时间、离开该环节时间、环节处理人、审核信息以及备注信息。图-工单日志信息（调整）附件列表：只有当前该单处理人可对附件上传；非该单的当前处理人不可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制；备注：在拓扑审核环节可再次对工单增加关联需要调整的光路或者解除之前关联的调整光路。拓扑审核之后的所有环节均不可对工单进行光路的关联和解除关联操作。第3步： 调度审
31、核参考2.1流程该步骤；第4步： 调单设计参考2.1流程该步骤；第5步： 地市公司审核参考2.1流程该步骤；第6步： 施工反馈参考2.1流程该步骤；第7步： 网维确认参考2.1流程该步骤；第8步： 业务开通确认参考2.1流程该步骤；2.6 光路割接后补单流程2.6.1 场景目的通过该场景实现地市已完成的光路割接业务的数据补单入库。2.6.2 场景流程图图-光路割接流程（需省公司审核）2.6.3 涉及权限/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、省网络维护中心2.6.4 场景步骤第1步： 提单图-调整工单新增字段说明选择提交方式提交到拓扑审核：启动
32、2.5内的完整流程；提交到网维确认：补录已经完成的调整工单信息，后续只需要经过网维确认、业务开通确认并归档；接收人选择补单为【提交到拓扑审核】，接收人为拓扑审核环节的审核人员；选择补单为【提交到网维确认】，接收人为网维确认环节的审核人员；备注：如果选择直接提交到网维确认时，此时需要将工单内的光路信息配置完整。第2步： 网维确认网维人员对现场完成施工后的但进行确认，可通过【光路调度（调整）】【我的待办】找到需要确认的单，确认通过则提交给业务开通确认，如果选择不通过则在当前流程场景内则该单会被回退到提单环节。属性字段相关说明审核结果通过：工单提交给业务开通确认不通过：工单直接回退给上一步处理人转交
33、把工单转交给网维中心其它人员审核处理审核意见【保存】：编辑说明信息后按，可将此次的说明信息保存至下方的常用信息栏中，通过下拉框可选择，做多可保存用户最常用的10种的信息。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择说明信息到该框内接收人审核结果为通过：业务开通确认网维中心人员审核结果为不通过：无需设置，界面不可见，该单自动回退给原来的提单人审核结果为转交：网维确认环节的其它处理人工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息包含了环节、进入该环节时间、离开该环节时间、环节处理人、审核信息以及备注信息。附件列表：
34、只有当前该单处理人可对附件上传；非该单的当前处理人不可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制。第3步： 业务开通确认网维人员对施工完成并通过确认的工单进行业务是否开通确认，如果确认通过则工单归档并对资源进行实占。业务开通确认环节不可对光路资源进行任何修改操作，只提供路由查看功能。图-业务开通确认流程操作2.7 光路停闭流程2.7.1 场景目的通过该场景实现地市需要停止业务的光路拆除，释放相应的线路和设备资源。2.7.2 场景流程图图-光路停闭流程（无需省公司审核）2.7.3 涉及权限/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、
35、省网络维护中心2.7.4 场景步骤第1步： 提单图-停闭工单新增界面网维人员在【光路停闭】-【创建工单】该节点的列表内选择【创建工单】，新增工单并保存后，才可进行光路关联，关联光路后点击【提交】，工单提给地市网维审核人员进行审核。按钮功能说明关联光路该按钮提供该地市光路查询窗口，并可选择光路返回到属性界面，将所选关联与该工单关联；删除在工单属性的光路列表内选择光路删除光路与工单关联；路由查看在工单属性的光路列表内选择光路查看路由，光路方案内的信息不可进行修改；第2步： 地市公司审核网维人员进入系统后可通过【光路调度（停闭）】【我的待办】找到需要处理的地市公司审核工单，双击列表工单在工单属性信息
36、内通过【路由查看】打开光路客户端进行停闭方案的审核工作工作，审核通过提交给代维人员进行施工拆除。属性字段相关说明审核结果通过：工单提交给施工反馈不通过：工单直接回退给上一步处理人转交：把工单转交给网维中心其它人员审核处理提交省公司审核：如果涉及到干线光缆则提交给省公司网维中心审核，如果选择提交到省公司时此时界面还会需要地市制定该单的施工人审核意见【保存】：编辑审核意见后按，可将此次的审核意见保存至下方的常见审核意见栏中，审核意见文本框下面添加一个下拉框，用来保存用户最常用的10种的审核意见。可直接在输入框内输入审核的意见信息也可通过【常用审核意见】内选择审核信息到该框内完成时间对该工单的完成时
37、间可进行修正接收人审核结果为通过：代维施工人员审核结果为不通过：无需设置，界面不可见，该单自动回退给原来上个环节的提单人审核结果为转交：地市审核环节的其它处理人审核结果为提交省公司审核：省公司网维中心审核人员抄送人知会地市或者省公司需要了解该调度停闭信息的网络中心或者工程中心部门，以部门的形式进行通知。抄送人在我的待办内可打开该单，通过【确定抄送】动作处理完成该单的信息知会，同时该处理信息会记录到日志内。图-地市审核公司环节操作工单日志：根据工单实际流转顺序记录工单所经历的各个流程环节痕迹，包括流程往前、后退、转交、抄送操作。主要信息包含了环节、进入该环节时间、离开该环节时间、环节处理人、审核
38、信息以及备注信息。附件列表：只有当前该单处理人可对附件上传；非该单的当前处理人不可对附件进行上传操作；只可删除本人上传的文件；下载操作不受控制。第3步： 施工反馈代维人员完成现场施工后可通过【光路调度（停闭）】【我的待办】找到需要处理的施工反馈工单，提交给网维确认。图-施工反馈环节操作属性字段相关说明审核结果已完成：工单提交给网维确认未完成：工单直接回退给上一步处理人转交：把工单转交给网维中心其它人员审核处理施工说明【保存】：编辑说明信息后按，可将此次的说明信息保存至下方的常用信息栏中，通过下拉框可选择，做多可保存用户最常用的10种的信息。可直接在输入框内输入审核的意见信息也可通过【常用施工说
39、明】内选择说明信息到该框内接收人审核结果为完成：网维确认人员审核结果为不完成：无需设置，界面不可见，该单自动回退给原来上个环节的提单人审核结果为转交：施工反馈环节的其它处理人第4步： 网维确认网维人员对现场完成施工后的但进行确认，可通过【光路调度（停闭）】【我的待办】找到需要确认的单，确认通过则提交给业务开通确认。图-网维确认流程操作属性字段相关说明审核结果通过：工单提交给业务开通确认不通过：工单直接回退给上一步处理人审核意见【保存】：编辑说明信息后按，可将此次的说明信息保存至下方的常用信息栏中，通过下拉框可选择，做多可保存用户最常用的10种的信息。可直接在输入框内输入审核的意见信息也可通过【
40、常用审核意见】内选择说明信息到该框内接收人审核结果为通过：业务开通确认网维中心人员审核结果为不通过：无需设置，界面不可见，该单自动回退给原来上个环节的提交人第5步： 业务停闭确认网维人员对现场完成施工后的但进行确认，可通过【光路调度（停闭）】【我的待办】找到需要确认的单，确认通过则提交归档，系统内的资源进行释放。图-业务停闭确认备注：在该环节工单不能回退，如果需要放弃工单内某条光路的停闭，则可在工单光路列表内删除该光路。2.8 GPON主光路智能配置2.8.1 场景目的通过该场景完成GPON主光路的调度。2.8.2 场景流程图图-GPON主光路智能配置2.8.3 涉及权限/角色/数据/预置条件
41、权限配置涉及角色网维代维、工程代维、工程建设中心、地市网络维护中心、省网络维护中心2.8.4 场景步骤第1步： 新增光路指定光路的AZ端以及其它的光路信息；图-光路AZ端设置第2步： 设置通路的搜索条件（AZ间经过的跳数以及必须经过或者规避的一些路线）如【图-通路搜索条件设置】，对光路AZ端之间进行通路搜索并选择一条通路方案如【图-通路方案选择】；图-通路搜索条件设置图-通路方案选择第3步： 对选择的通路方案选择对应的承载纤芯或者点击【自动选择资源】系统会自动根据单纤或者双纤的设置选择对应的空闲纤芯；图-纤芯选择第4步： 对光路的首尾选择PON设备（OLT和OBD）进行跳纤设置；图-起始站点插
42、入设备图-OLT端口选择图-选择端口进行跳纤设置图-终止点插入设备图-查询并设置OBD上联端口图-OBD跳纤设置第5步： 光路配置完成后，保存入库；图-保存拓扑时问题提示提醒：如果光路保存时没有配置完整，例如站点内的跳纤没有完成或者选择的纤芯可能两端或者一端没有成端，此时系统会如【图-保存拓扑时问题提示】进行校验并指导用户进行处理，并在未完成的站内跳纤或者问题纤芯上有标识。2.9 GPON子光路智能配置2.9.1 场景目的通过该场景完成对GPON子光路的调度配置。2.9.2 场景流程图图-GPON子光路智能配置2.9.3 涉及权限/角色/数据/预置条件权限配置涉及角色网维代维、工程代维、工程建
43、设中心、地市网络维护中心、省网络维护中心2.9.4 场景步骤第1步： 新增光路指定光路的AZ端以及其它的光路信息，光路调度单位设置为【单纤】；图-光路信息新增第2步： 对光路AZ端之间进行通路搜索并选择一条通路方案；参考【GPON主光路智能配置】的操作步骤；第3步： 对选择的通路方案选择对应的承载纤芯；图-纤芯自动选择提醒：点击【自动选择资源】系统自动选择空闲中继纤芯，勾选【自动跳纤】则确认选择后，系统自动设置完成设备间或者站点内的跳纤，如【图-设备间跳纤】。图-设备间跳纤第4步： 对光路的首尾选择PON设备（OBD和ONU）进行跳纤设置；选择A端站点进入到设备端口配置界面，插入一个设备，选择该设备搜索站点内的OBD设备并选择下联端口后，完成OBD端口和ODF设备之间的跳纤设置。图-插入OBD设备图-选择OBD下联端口图-设置OBD和ODF之间的跳纤选择Z端站点进入到设备端口配置界面，插入一个设备，选择该设备搜索出站点内的ONU设备并选择ONU上联端口后，完成ONU端口和ODF设备之间的跳纤设置。图-
