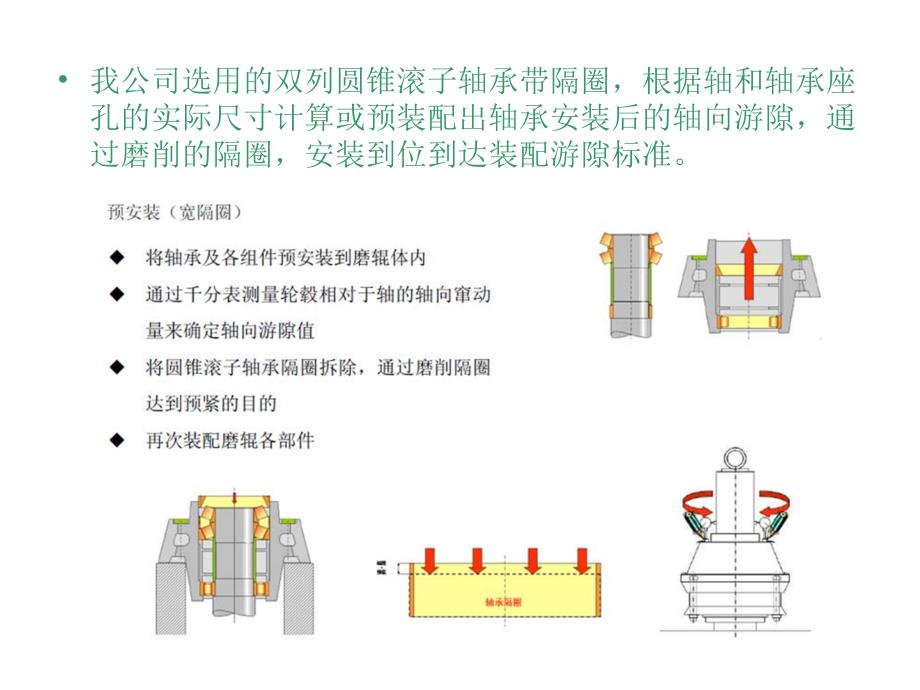

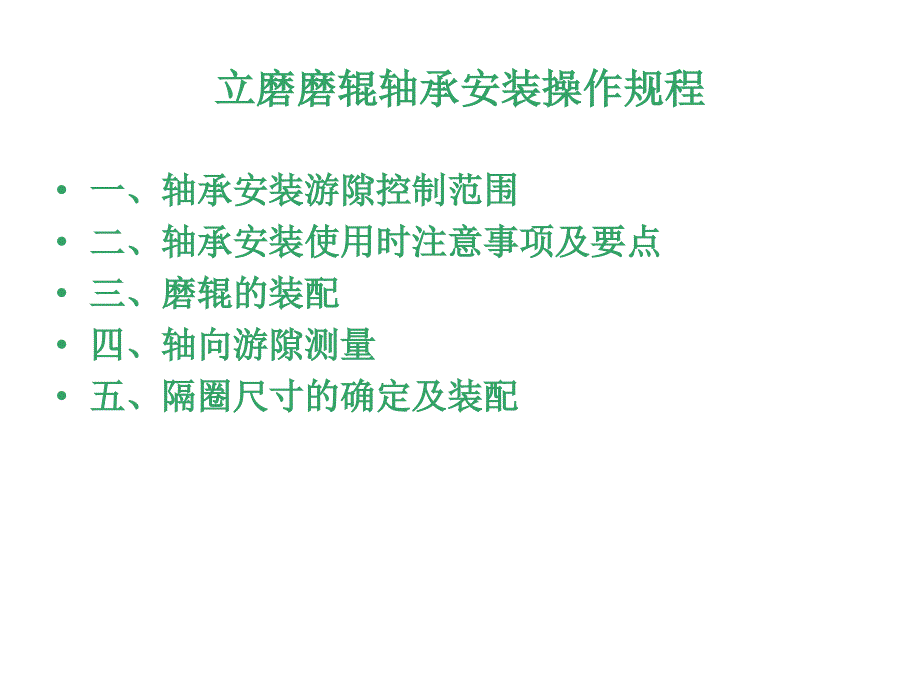

1、立磨磨辊轴承安装操作规程立磨磨辊轴承安装操作规程股份公司设备管理部股份公司设备管理部20132013年年2 2月月8 8日日 立磨磨辊轴承安装操作规程立磨磨辊轴承安装操作规程 一、轴承安装游隙控制范围一、轴承安装游隙控制范围二、轴承安装使用时注意事项及要点二、轴承安装使用时注意事项及要点三、磨辊的装配三、磨辊的装配四、轴向游隙测量四、轴向游隙测量五、隔圈尺寸的确定及装配五、隔圈尺寸的确定及装配我公司选用的双列圆锥滚子轴承带隔圈，根据轴和轴承座孔的实际尺寸计算或预装配出轴承安装后的轴向游隙，通过磨削的隔圈，安装到位到达装配游隙标准。一、轴承安装游隙控制范围原料磨双列圆锥滚子轴承在上使用，安装轴向

2、游隙控制在-0.1-0.15mm为最佳，轮毂温度为110左右，轴承内圈温度为8590时，轴承工作游隙为0.1mm左右。由于与轴承相配的轮毂内径及轴的尺寸公差及形位公差，以及辊皮温度也很难达不到理想要求，根据我公司的实际使用经验及理论计算，国产轴承安装后轴向游隙为：0 00.1mm0.1mm。二、轴承安装使用时注意事项及要点1、制订安装计划，准备安装工具；2、测量工具应为经过有资质计量单位检定的并在有效期内的仪器；3、装配场地应清洁、干燥；4、与轴承相配的零部件应清洁；5、测量与轴承相配合的尺寸及形位公差，并作好记录；二、轴承安装使用时注意事项及要点6、打开轴承包装后，保持轴承清洁；7、按立磨磨

3、辊轴承装配图纸及相关规程进行装配；8、按照立磨磨辊轴承安装操作规程进行安装，测量轴向游隙，磨削隔圈（尺寸确认后可选用平面磨床磨削）。三、磨辊的装配三、磨辊的装配3安装圆锥滚子轴承内圈与滚子组件到轴上三、磨辊的装配（三、磨辊的装配（8-8-1 1）1 1圆柱滚子轴承内圈-加热到80-安装到轴肩上-冷却后使内圈固定2安装内隔套三、磨辊的装配（三、磨辊的装配（8-8-2 2）1、加热轮毂到80，2、将圆柱滚子轴承外圈与滚子组件安装到轮毂内孔中。3、外隔套安装在轮毂内孔中4、安装圆锥滚子轴承外圈到轴承座内孔中 ；5、当轮毂冷却后，外圈与轴承座达到过盈配合时，准备将轴安装到轴承座内。6、吊起轮毂，置于安

4、装工作台上三、磨辊的装配（三、磨辊的装配（8-8-3 3）轴与轮毂组装:-插入轮毂内孔-插入时旋转轴避免圆柱滚子轴承内圈与圆柱滚子碰伤尽最大可能使圆锥滚子排列整齐三、磨辊的装配（三、磨辊的装配（8-48-4）三、磨辊的装配（三、磨辊的装配（8-58-5）安装轴承外隔圈三、磨辊的装配（三、磨辊的装配（8-8-6 6）安装外圈三、磨辊的装配（三、磨辊的装配（8-8-7 7）1、用压盖压紧圆锥滚子轴承内圈，紧固螺栓。2、用毂盖压紧圆锥滚子轴承外圈，紧固螺栓。3、磨辊反转180安装密封环和后盖三、磨辊的装配（三、磨辊的装配（8-88-8）1、安装密封套 2、安装后盖，并紧固螺栓四、轴向游隙测量四、轴向

5、游隙测量竖起磨辊，轮毂在下，轴朝上安装千分表前清除密封盖法兰上的油脂和毛刺。清洁辊轴，安装两个磁性千分表相距180度。千分表必须安装在与被测物表面成直角的位置，便于提高读数准确性。预加载两个千分表。四、轴向游隙测量四、轴向游隙测量轮毂盖稳固垂直地坐立在平整水平面上，将轴在顺时针及反时针方向旋转几周，保证轴承滚动体处于正确位置。.轴已经在两个方向旋转，轴承滚动体已处于正确位置，在两个千分表和密封盖法兰相交处用记号笔标记，将表调为“零”。步骤步骤A A（1-11-1）：）：四、四、轴向游隙测量轴向游隙测量吊起磨辊步骤步骤 B(3-1):B(3-1):四、轴向游隙测量四、轴向游隙测量步骤步骤B(3-

6、2):B(3-2):使轴固定，将轮毂在顺时针及反时针方向旋转几周，保证轴承滚动体处于正确位置。.在两个方向分别旋转轮毂几周，直到圆锥滚子处于正确位置。将法兰密封盖处标记与千分表测量位置对齐，读取千分表的测量值.记录数据数据四、轴向游隙四、轴向游隙测量测量步骤步骤B(3-3):B(3-3):两表之间的的读数允许有最大0.050毫米的差异，一般不超过0.025毫米，可能是轮毂与轴轻微的抖动造成的。超过0.050毫米的误差可能是由于圆锥滚子与外圈之间没有在正确滚道上运转造成的。重复步骤A和B，直到两表读数之间的读数小于0.050毫米。记录数据记录数据四、轴向游隙测四、轴向游隙测量量放下磨辊步骤步骤C

7、3-1):C(3-1):四、轴向游隙测量四、轴向游隙测量将磨辊.放到平整的地面上步骤步骤C(3-2):C(3-2):将轴在两个方向旋转的几周后，对准每个百分表对准的标记，表的读数应该是零。四、轴向游隙测量四、轴向游隙测量四、轴向游隙测量四、轴向游隙测量步骤步骤 C(3-3):C(3-3):如果表的读数不为“零”，在测试过程中，可能是轴承未复位或千分表位移了。本次测试无效。重复步骤A，B，直到获得恒定读数，且使回到步骤C时，表的读数为零。重复步骤B，C至少三次，直到表的读数是一恒定的测量值。警告：如果轴向游隙小于警告：如果轴向游隙小于0.0750.075毫米毫米请不要进行下一步请不要进行下一步

8、确认隔圈尺寸，确认隔圈尺寸，要求、供应商提供合适配套的隔圈。要求、供应商提供合适配套的隔圈。如果使用上述步骤测量轴向游隙小于0.075毫米，说明轴承的隔圈尺寸偏小。在这种情况下，取出隔圈，在隔圈端面焊接增大隔圈宽度，使隔圈宽度至少比原始尺寸大0.25毫米。四、轴向游隙测量四、轴向游隙测量五、隔圈尺寸的确定及装配五、隔圈尺寸的确定及装配（五、隔圈尺寸的确定及装配（7-17-1）将磨辊水平放置在支架上，卸下毂盖，轴承外侧外圈、隔圈。五、隔圈尺寸的确定及装配（五、隔圈尺寸的确定及装配（7-7-2 2）通过螺栓将拉拔器与外圈连接，拔出外圈。五、隔圈尺寸的确定及装配（五、隔圈尺寸的确定及装配（7-7-

9、3 3）将磨辊水平放置在支架上，卸下毂盖，轴承外侧外圈、隔圈。通过螺栓将拉拔器与外圈连接，拔出外圈。五、隔圈尺寸的确定及装配（五、隔圈尺寸的确定及装配（7-7-4 4）根据“Z”轴向预紧量，减少隔圈宽度。也就是说，磨削量为测量游隙与预紧量之和。隔圈两端面平行差为0.050毫米。测量游隙测量游隙 +预紧量预紧量轴承隔圈轴承隔圈五、隔圈尺寸的确定及装配（五、隔圈尺寸的确定及装配（7-57-5）查阅磨辊装配图的“Z”向轴向预紧量。测量游隙测量游隙 +预紧量预紧量轴承隔圈轴承隔圈五、隔圈尺寸的确定及装配（五、隔圈尺寸的确定及装配（7-67-6）重新装上轴承隔圈、外圈五、隔圈尺寸的确定及装配（五、隔圈尺寸的确定及装配（7-77-7）重新装上毂盖，紧固螺栓。安装完成。
