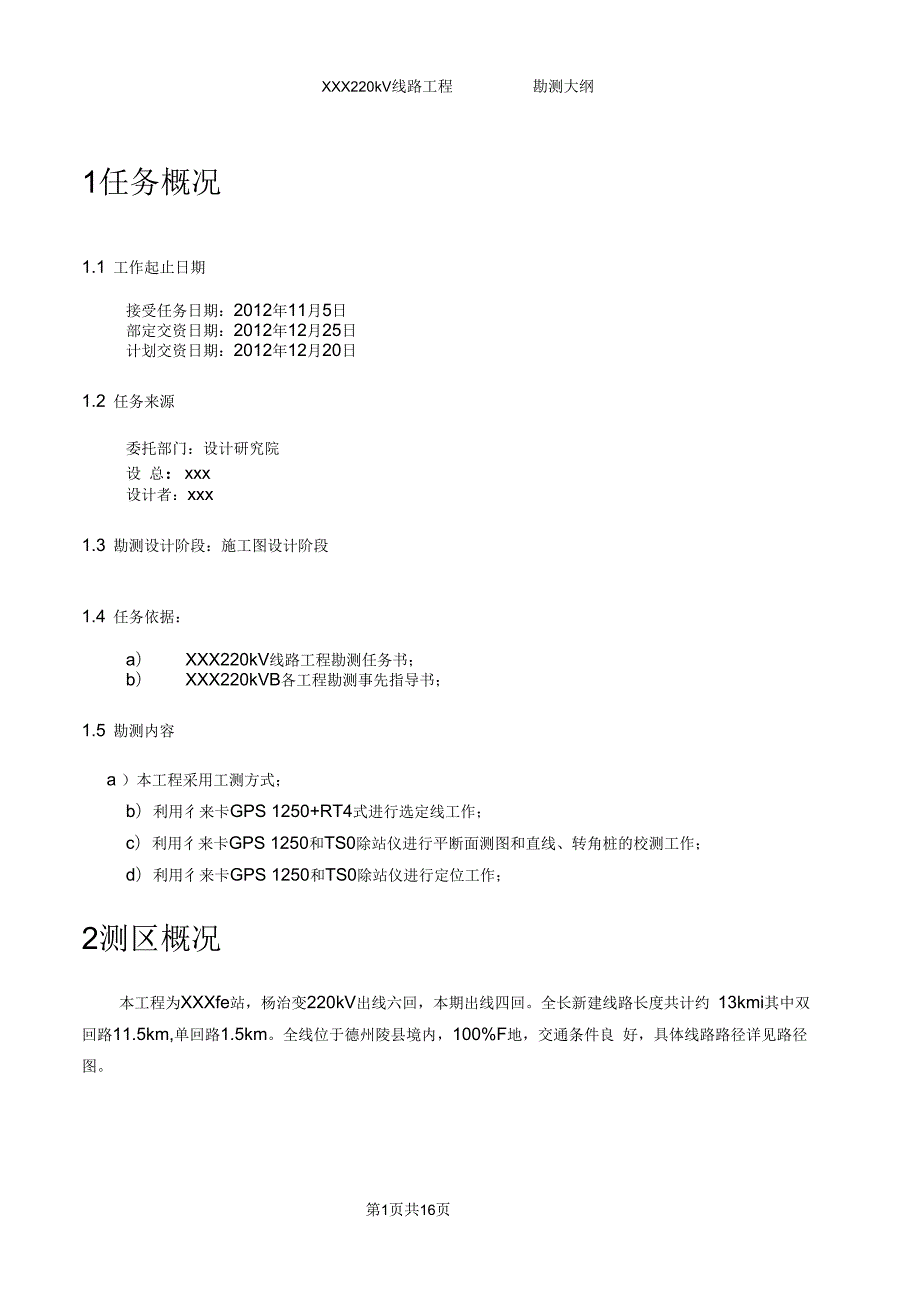

1、XXX220kV线路工程勘测大纲1任务概况1.1 工作起止日期接受任务日期：2012年11月5日部定交资日期：2012年12月25日计划交资日期：2012年12月20日1.2 任务来源委托部门：设计研究院设 总：xxx设计者：xxx1.3 勘测设计阶段：施工图设计阶段1.4 任务依据：a） XXX220kV线路工程勘测任务书；b） XXX220kVB各工程勘测事先指导书；1.5 勘测内容a ）本工程采用工测方式；b）利用彳来卡GPS 1250+RT4式进行选定线工作；c）利用彳来卡GPS 1250和TS0除站仪进行平断面测图和直线、转角桩的校测工作；d）利用彳来卡GPS 1250和TS0除站仪

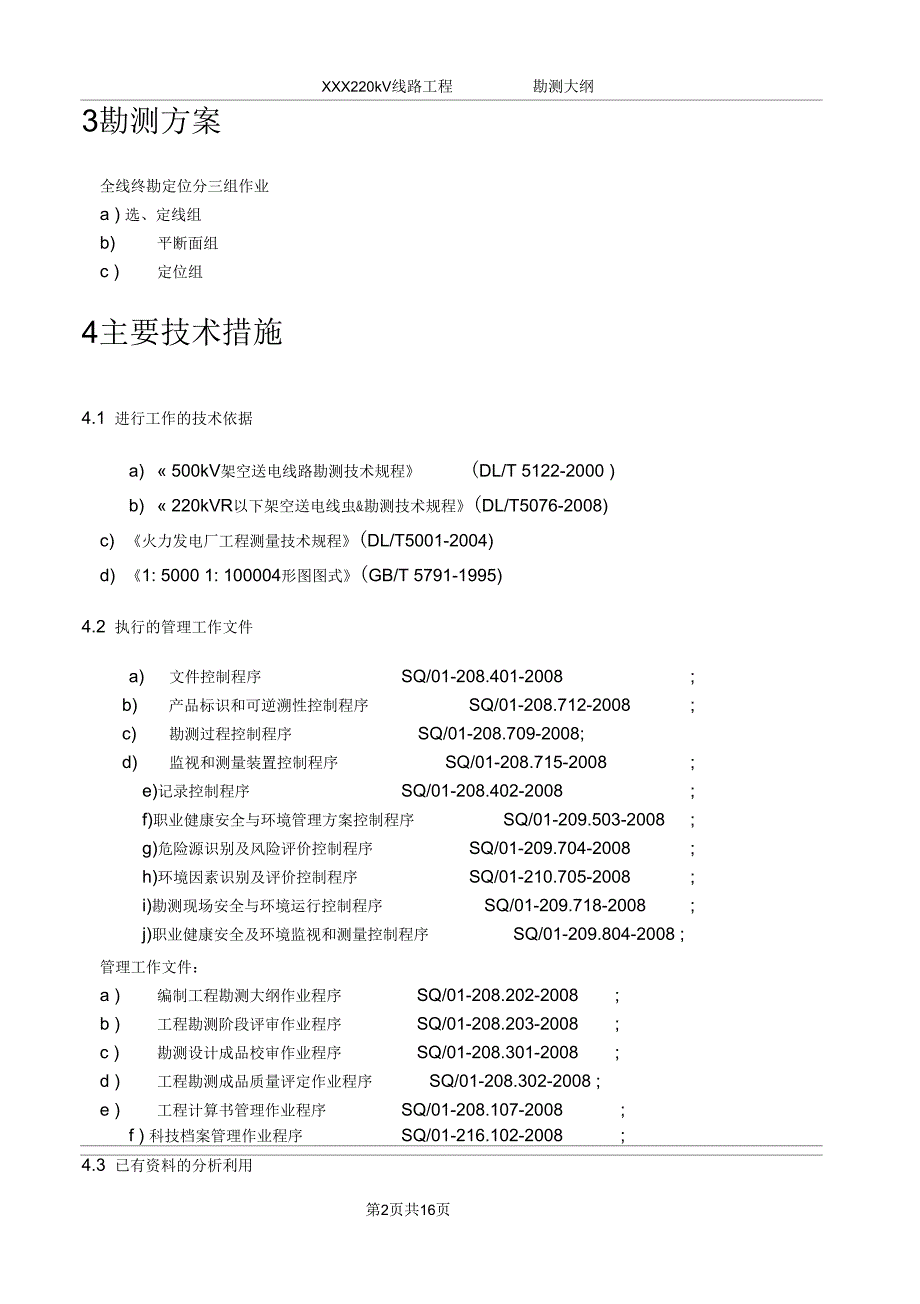

2、进行定位工作；2测区概况本工程为XXXfe站，杨治变220kV出线六回，本期出线四回。全长新建线路长度共计约 13kmi其中双回路11.5km,单回路1.5km。全线位于德州陵县境内，100%F地，交通条件良 好，具体线路路径详见路径图。3勘测方案全线终勘定位分三组作业a ) 选、定线组b)平断面组c )定位组4主要技术措施4.1 进行工作的技术依据a) 500kV架空送电线路勘测技术规程(DL/T 5122-2000 )b) 220kVR以下架空送电线虫&勘测技术规程(DL/T5076-2008)c) 火力发电厂工程测量技术规程(DL/T5001-2004)d) 1: 5000 1: 100

3、004形图图式(GB/T 5791-1995)4.2 执行的管理工作文件a) 文件控制程序SQ/01-208.401-2008;b) 产品标识和可逆溯性控制程序SQ/01-208.712-2008;c) 勘测过程控制程序SQ/01-208.709-2008;d) 监视和测量装置控制程序SQ/01-208.715-2008;e)记录控制程序SQ/01-208.402-2008;f)职业健康安全与环境管理方案控制程序SQ/01-209.503-2008;g)危险源识别及风险评价控制程序SQ/01-209.704-2008;h)环境因素识别及评价控制程序SQ/01-210.705-2008;i)勘测

4、现场安全与环境运行控制程序SQ/01-209.718-2008;j)职业健康安全及环境监视和测量控制程序SQ/01-209.804-2008 ;管理工作文件：a )编制工程勘测大纲作业程序SQ/01-208.202-2008;b )工程勘测阶段评审作业程序SQ/01-208.203-2008;c )勘测设计成品校审作业程序SQ/01-208.301-2008;d )工程勘测成品质量评定作业程序SQ/01-208.302-2008 ;e )工程计算书管理作业程序SQ/01-208.107-2008;f ) 科技档案管理作业程序SQ/01-216.102-2008;4.3 已有资料的分析利用a）通

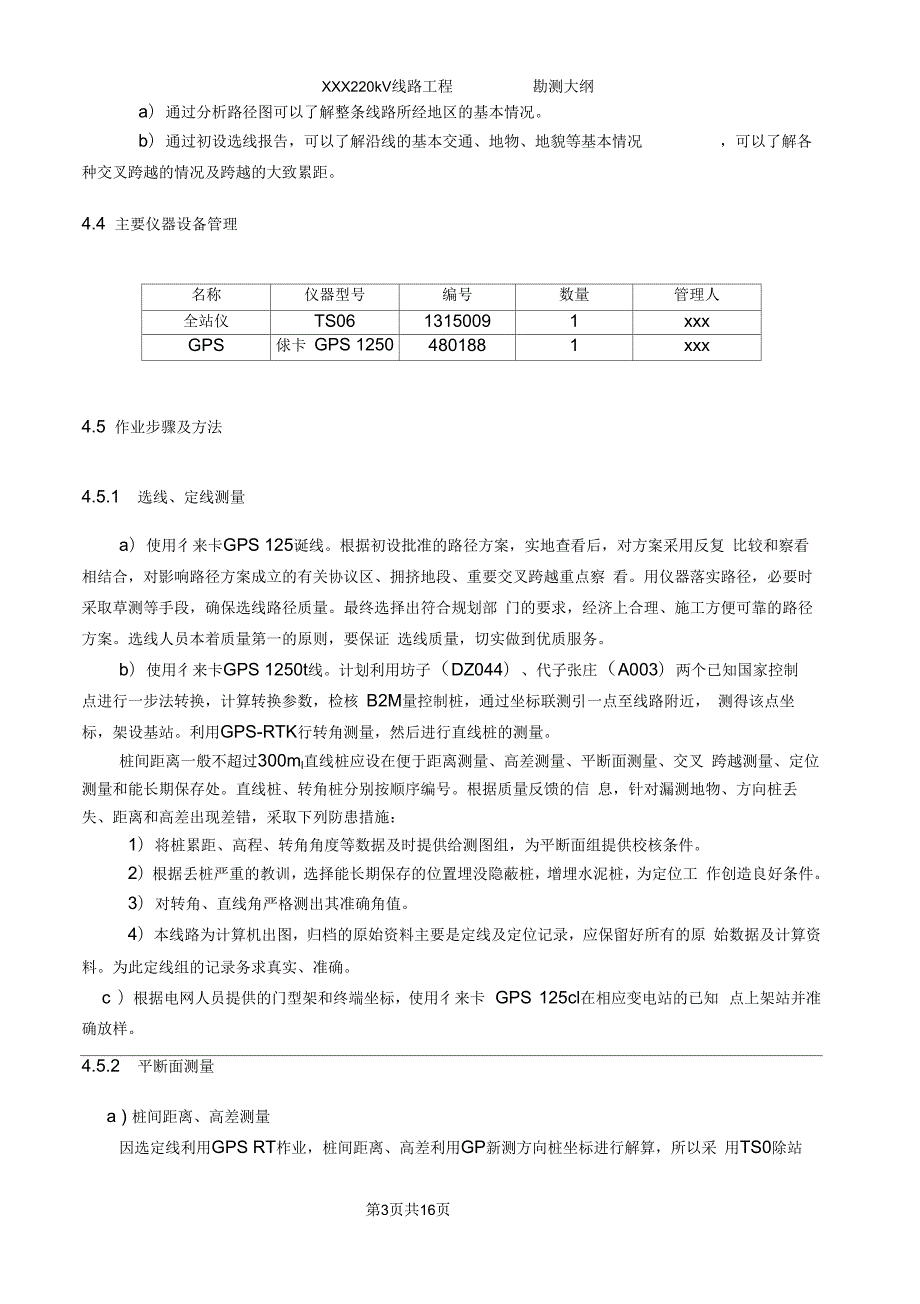

5、过分析路径图可以了解整条线路所经地区的基本情况。b）通过初设选线报告，可以了解沿线的基本交通、地物、地貌等基本情况，可以了解各种交叉跨越的情况及跨越的大致累距。4.4 主要仪器设备管理名称仪器型号编号数量管理人全站仪TS0613150091xxxGPS俅卡 GPS 12504801881xxx4.5 作业步骤及方法4.5.1 选线、定线测量a）使用彳来卡GPS 125诞线。根据初设批准的路径方案，实地查看后，对方案采用反复 比较和察看相结合，对影响路径方案成立的有关协议区、拥挤地段、重要交叉跨越重点察 看。用仪器落实路径，必要时采取草测等手段，确保选线路径质量。最终选择出符合规划部 门的要求，

6、经济上合理、施工方便可靠的路径方案。选线人员本着质量第一的原则，要保证 选线质量，切实做到优质服务。b）使用彳来卡GPS 1250t线。计划利用坊子（DZ044）、代子张庄（A003）两个已知国家控制 点进行一步法转换，计算转换参数，检核 B2M量控制桩，通过坐标联测引一点至线路附近， 测得该点坐标，架设基站。利用GPS-RTK行转角测量，然后进行直线桩的测量。桩间距离一般不超过300ml直线桩应设在便于距离测量、高差测量、平断面测量、交叉 跨越测量、定位测量和能长期保存处。直线桩、转角桩分别按顺序编号。根据质量反馈的信 息，针对漏测地物、方向桩丢失、距离和高差出现差错，采取下列防患措施：1）

7、将桩累距、高程、转角角度等数据及时提供给测图组，为平断面组提供校核条件。2）根据丢桩严重的教训，选择能长期保存的位置埋没隐蔽桩，增埋水泥桩，为定位工 作创造良好条件。3）对转角、直线角严格测出其准确角值。4）本线路为计算机出图，归档的原始资料主要是定线及定位记录，应保留好所有的原 始数据及计算资料。为此定线组的记录务求真实、准确。c ）根据电网人员提供的门型架和终端坐标，使用彳来卡 GPS 125cl在相应变电站的已知 点上架站并准确放样。4.5.2 平断面测量a ) 桩间距离、高差测量因选定线利用GPS RT柞业，桩间距离、高差利用GP新测方向桩坐标进行解算，所以采 用TS0除站仪、棱镜复测

8、桩间距离、高差进行校核。如无误则采用坐标解算值，如发现错 误，除用全站仪校正直线外，桩间距离、高差采用全站仪实测值，所采用的方法及原则为： 使用TS0除站仪、棱镜。桩间距离和高差测2次，以相互校核，如无误则采用仪器自动记录 记录。高差测量两测回间观测值较差不应大于 0.4Sm(S为测距边长,单位以km#,小于0.1km 时按0.1km计)。b )平面测量线路中心线两侧各50mz内的电力线及地埋光缆实测并绘于平面图内。跨越果园及林带 时，测量主要果树及林带主要树木的高度，并将树木名称、高度及范围标于平面图内。c )断面测量采用TS0除站仪直接测定距离和高差，断面点就近桩位实测。选测断面点要反应地

9、形起 伏变化和地貌特征，视距长度应在全站仪的测定范围之内。平地断面点一般不大于50ml遇断崖深沟断面线中断。线路中心两侧各12m范围内，当地面高出去0.5m时加测边线，左边线 用虚线标于断面图上，右边线用点划线标于断面图上。线路通过横向坡度较大的地段或接近陡崖、构筑物等，如果高差超出通用勘测技术要求 中规定的数值时,加测垂直于线路中心线的横断面，比例尺为 1:500,测至40mt,绘制在 纵断面相应的位置上。d)交叉跨越测量被跨越电力线、广播线、通讯线一般测量其交叉点上顶线的线高，当需要加测下线对 地高度时由设计专业指明。测线杆或边线以定交叉角。在平断面图内标明被跨越电力线、广播线、通讯线的杆

10、面型式，交叉点到其左、右杆 的实测距离及电压等级。当被跨越电力线、广播线、通讯线两端高差较大或交叉角小于 40度时，按左右各12米 加测边线，并以虚线和点划线绘于断面图上。跨越铁路，I、II级公路，I、II级通讯线、地埋电缆及管道时，测交叉角，标于平 面图上，并在平面图上注明其名称、通向、高程 (铁路标注轨顶高程)。交叉点两测的桩号， I、R级公路，I、R级通讯线的等级、地埋电缆及管道的有关资料由设计专业提供。测出变电站进出线门型架的导线、避雷线悬挂点和地面高程，并绘入断面图。通讯线的级别、通向由通保专业给出。为了保证定线成果正确无误，检测直线角半测回、检测转角一测回。4.5.3利用TS06全

11、站仪和彳来卡 GPS 1250进行定位测量a ）为了保证平断面成果正确无误，检测直线角半测回、检测转角一测回，检测桩间距 离和高程，检测所跨越电力线、通讯线、地埋电 缆及管道的位置和高程。当检测发现超限 时，应按相应的技术规定重测，成果取检测值。检测的技术要求如下表：序 号内容方法允许较差距离较差 相对误差局差较差m角度较差1直线桩间方向、 距离、局差判止桩位未被碰动或 移位可/、做检测。否 则应重新测量 1/1000.32被交叉跨越物的 距离、局差10kVR以上电力线半 测回检测0.33危险断面点的距 离、高差近桩半测回检测平地土 0.2 , 山地、丘陵0.54转角桩角度方向法半测回检测13

12、0 5间接定线的桩间 距离、局差判止桩位未被碰动或 移位可/、做检测。否 则应重新测量b ）定位测量按设计放出杆位，并对杆位高程进行实测 c ）本工程为计算机出图。5.人员编制与分工5.1编制工程队长：xxx （助）工程负责人：xxx （助）生产人员：xxx （助）、xxx （技） 环境和职业健康安全员：xxx （技） 民 工：4人5.2分工a ）选、定线司仪：xxx记录：XXXb ）平断面测量司仪：xxx绘图：XXXc ）定位司仪：XXX记录：XXX6采纳的质量信息a ）根据新规范及质量体系进行监控工程质量7预防常见病、多发病的措施7.1 CADB图部分，校测数据记录清晰，两位绘图人员认真互

13、校。7.2 根据丢桩严重的教训，选择能长期保存的位置埋设隐蔽桩，增埋水泥桩，为施工放样 创造良好的条件。7.3 电力线、通讯线当交叉角小于40。时，左右边线均应上图。7.4 加强对中心断面线弧垂最低点处高程的校核。7.5 定位巡图时，注意观察有无遗漏的交叉跨越线等重要地物。7.6 高等级的电力线左右边线均应上图8.质量、环境和安全目标8.1 质量目标确保产品满足规程、规范和任务书要求，成品合格率100%8.1.1 选、定线测量a）质量负责人：xxxb）质量要求采用GPS-RTK行线路选、定线测量，线路基站点布设均匀，桩位易保留，点位置选择 要合理可靠。8.1.2 平断面测量a）质量负责人：xx

14、x8.1.3 定位测量a）质量负责人：xxxb）质量要求定位资料准确可靠，记录清晰。并有线高等重要有影响地物和遗漏地物的校核记录。校测10kV以上的电力线及方向桩间距和转角。对全线路的左、右边线、风偏断面、危险点、弧 垂最低点、线高进行检查测量，对图中的地物、地貌进行实地对照并对漏测和不符的地物、 地貌进行补测。8.2 环境和安全目标加强对勘测环境的保护，合理安排勘测方案和作业方法，使因测量通道需砍伐或修剪植 被的工程量降到最小。加强安全知识的教育和对各种危险源的控制，确保安全无事故发生。负责人：xxx要 求：按照勘测现场安全与环境运行控制程序(Q/01-209.718-2008 )的内容进行

15、学习，健全安全制度，确保安全无事故发生。第7页共16页XXX220kV线路工程勘测大纲9.生产计划工期安排、,、时间工序”年/ 月12345678910111213141516171819202122232425262728 :?9 30 31院内准备及收资12/11/编写大纲11/途中11/外业工作11/11内业工作11/12/院内资料整理12/室检查12/部检查12/资料交院12/进度调整原因批准签署日期第8页共16页XXX220kV线路工程勘测大纲10 .预计提交的勘测成果资料10.1 塔位图（透明图）；10.2 转角及耐张段一览表；10.3 工程数据储存软盘；10.4 塔基断面图（若有

16、10.5 分图（若有）；11 .环境和职业健康安全控制措施11.1 环境控制措施（针对本工程识别出的环境因素制定） 减少测量通道砍伐或修剪，使植被受到破坏或可能使土壤受到污染。 在植被茂密的环境里进行工程测量时，因植被造成通视困难，难以达到 工作要求，确实需要砍伐或修剪测量通道的，应由专业负责人批准。砍伐通道 的宽度应控制在0.6米的范围内，砍伐后的植被应堆放整齐。11.2 职业健康安全控制措施（针对本工程识别出的危险源制定） 工程队设立安全机构，由队长负责，确保工程中人员及设备的安全。 初次上岗的职工、临时工，工作前应进行安全教育和遵纪守法的教育后 方可上岗。 进入施工现场测量，应注意各

17、种安全标志、地面障碍物和高空坠落 物。 在输、配电线路附近作业时，不得使用金属塔尺。 打桩、刨坑、砍伐树木时，严禁在危险区内站人或进行其它作业。 上觇标应检查阶梯、觇标架，确认安全后方可攀登作业。 作业船应具有通信联络技能。 作业船应备有足够数量的救生设备，作业人员应穿救生衣。 非机动船应由有经验的船工驾驶。 上船的工具应摆放平稳、牢固，不得超载。 物件落水应在有安全措施的情况下捞取。 作业人员严禁入水泳浴。 各类汽车司机要严格执行本院机动车辆管理规定和驾驶员管理规 定的要求，在行车前应对车况进行一次全面检查，重点是刹车、转向和灯光 等部位。司机要严格遵守交通规则驾驶车辆。 勘测队伍到达现场后

18、工程队长（专业负责人）或安全员宜主动与顾客 联系，到安全和卫生的旅馆居住。工程队住处安排后，安全员或工程队队长要 察看住处的安全设施，主要包括防火器材的配置和位置、安全通道（安全出 口）等情况，并通知到每个工程队成员。对电源和电器设备情况也应作详细的 了解，发现问题要与住处负责人联系及时排除存在的故障和问题。工程队后续 人员到达住处后，由安全员或工程队队长将上述安全事项告知新来人员。 工程队长（专业负责人）或安全员应主动与住处负责人进行沟通，使勘 测人员住得安全并能吃到新鲜、干净的饭菜，防止发生意外和食物中毒。 当勘测现场发生环境或职业健康安全事故时，安全员应协助工程队长 （专业负责人）迅速

19、做好救护工作。 工程队长（专业负责人）在事故发生后，应将事故情况及时报告勘测工 程部主任。有关人员还应按事故、事件、不符合的处理程序规定进行事故 处置并留有记录。11.3 应急情况控制措施当勘测现场识别出的应急情况时，立即启动勘测工程部应急预案。12勘测质量记录编号质 量 记 录责任人说 明名称表式编号部 主 任主 任 工 程 师专 业 主 任专 业 负 责 人全 校 人勘 测 人1口工程勘测事先指导书208.201:R012工程勘测大纲208.202:R013阶段评审记录208.203:R01208.203:R024口勘测产品验证记录（首页、附 页）208.301:R01208.301:R0

20、25口测量装置工程检验记录208.709:R046测量或试验结果有效性评价和 纠正措施记录208.715:R037口米购文件208.708:R028口米购产品验证记录208.708:R039设计（勘测）输入评审记录208.703:R0510临时工作业技能和安全生产培 训记录208.709:R0611口勘测任务调整记录208.709:R0312勘测工程重要环境因素与主要 危险源检查表209.718:R0113141516171819202122图式：编制人员相关人员选择后在口内打，13 .审批意见专业室校核意见:室主任：日期:第17页共16页勘测工程部审批意见:主任工程师:日期:14 .更改记录

21、更改原因:勘测方案及工作量更改情况:专业室意见:签名：日期：年 月 日勘测工程部意见:签名：日期：年 月 日注：工程进行过程中，因设计勘测方案更改、参加工程人员变动、气候或外部条件变化，导致工作量、工期及勘测方案更改时填写。15质量、环境和安全目标评价质量、环境和安全目标评价：在作业过程中，我们对质量环境和安全目标按照要求进行了严格控制。确保产 品满足规程、规范和任务书要求，加强了对勘测环境的保护，实现安全作业目的。工程专业负责人：年 月 日专业室意见:签名:备注:16大纲附件:本工程环境因素和危险源识别表环境因素识别危险源识别序号环境因素识 别 结 果序号危险源识 别 结 果1能源消耗1触电
