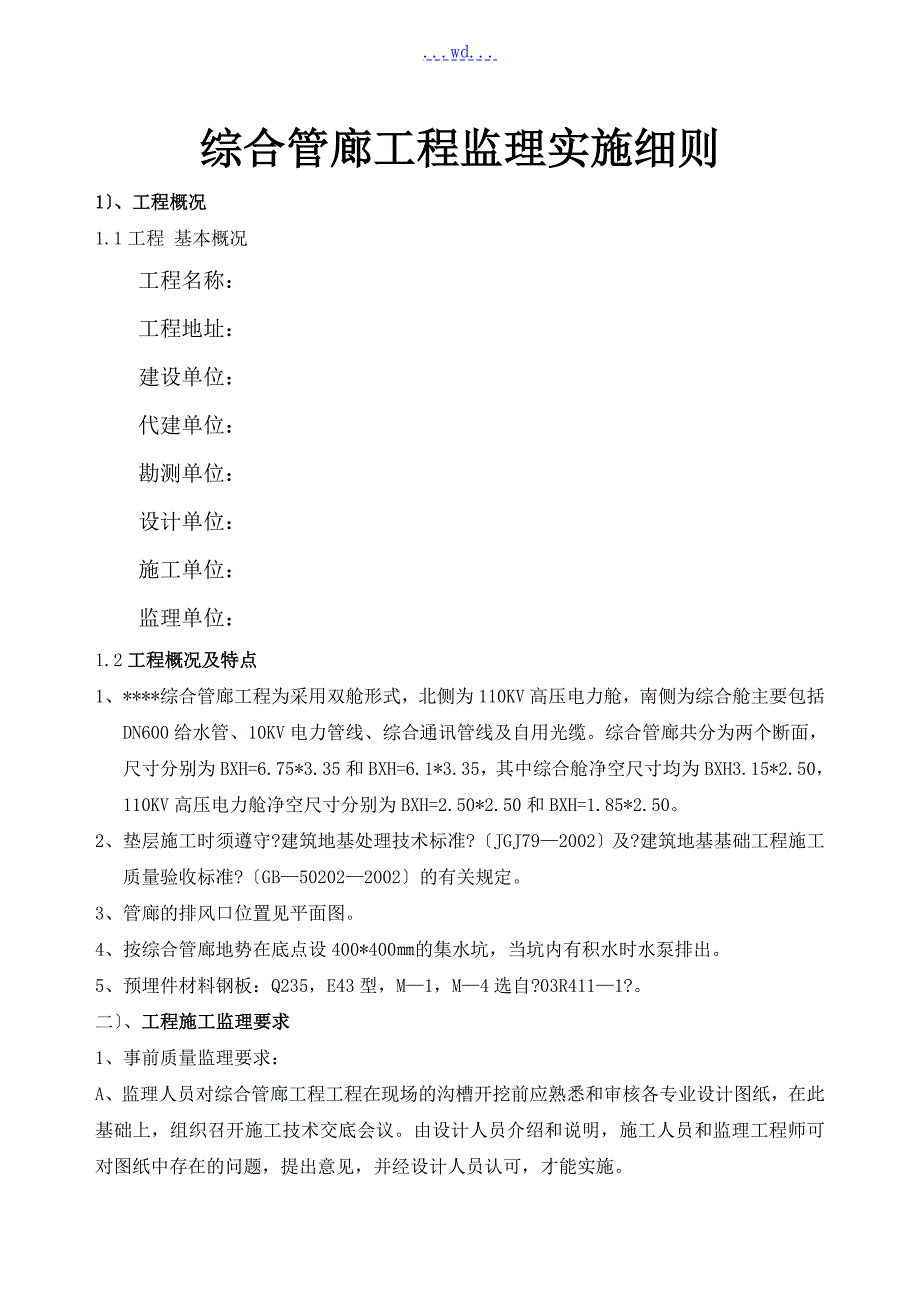

1、wd.综合管廊工程监理实施细则1、工程概况1.1工程 基本概况工程名称:工程地址:建设单位:代建单位:勘测单位:设计单位:施工单位:监理单位:1.2工程概况及特点1、 *综合管廊工程为采用双舱形式,北侧为110KV高压电力舱,南侧为综合舱主要包括DN600给水管、10KV电力管线、综合通讯管线及自用光缆。综合管廊共分为两个断面,尺寸分别为BXH=6.75*3.35和BXH=6.1*3.35,其中综合舱净空尺寸均为BXH3.15*2.50,110KV高压电力舱净空尺寸分别为BXH=2.50*2.50和BXH=1.85*2.50。2、 垫层施工时须遵守?建筑地基处理技术标准?JGJ792002及

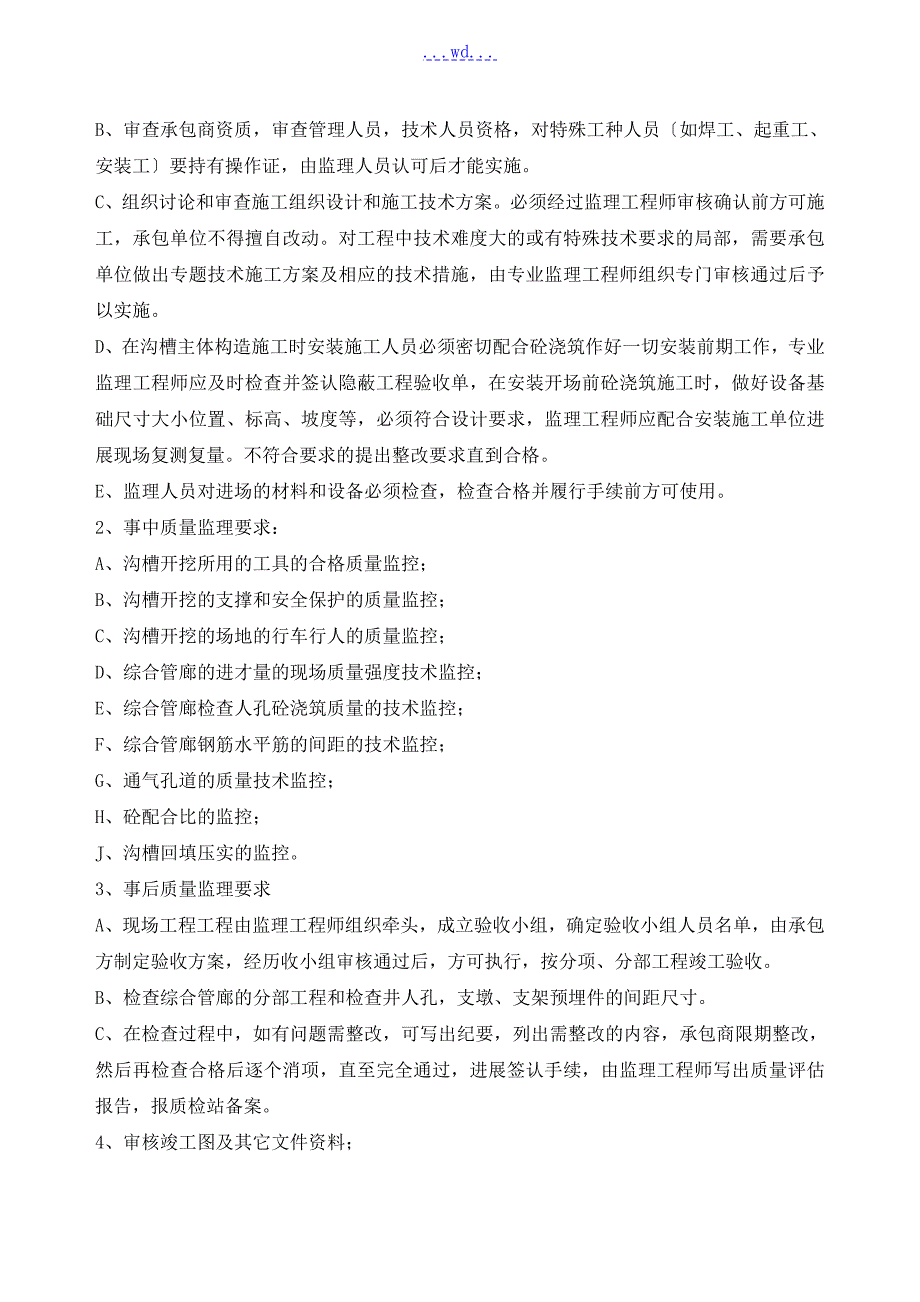

2、建筑地基基础工程施工质量验收标准?GB502022002的有关规定。3、 管廊的排风口位置见平面图。4、 按综合管廊地势在底点设400*400的集水坑,当坑内有积水时水泵排出。5、预埋件材料钢板:Q235,E43型,M1,M4选自?03R4111?。二、工程施工监理要求1、事前质量监理要求:A、监理人员对综合管廊工程工程在现场的沟槽开挖前应熟悉和审核各专业设计图纸,在此基础上,组织召开施工技术交底会议。由设计人员介绍和说明,施工人员和监理工程师可对图纸中存在的问题,提出意见,并经设计人员认可,才能实施。B、审查承包商资质,审查管理人员,技术人员资格,对特殊工种人员如焊工、起重工、安装工要持有

3、操作证,由监理人员认可后才能实施。C、组织讨论和审查施工组织设计和施工技术方案。必须经过监理工程师审核确认前方可施工,承包单位不得擅自改动。对工程中技术难度大的或有特殊技术要求的局部,需要承包单位做出专题技术施工方案及相应的技术措施,由专业监理工程师组织专门审核通过后予以实施。D、在沟槽主体构造施工时安装施工人员必须密切配合砼浇筑作好一切安装前期工作,专业监理工程师应及时检查并签认隐蔽工程验收单,在安装开场前砼浇筑施工时,做好设备基础尺寸大小位置、标高、坡度等,必须符合设计要求,监理工程师应配合安装施工单位进展现场复测复量。不符合要求的提出整改要求直到合格。E、监理人员对进场的材料和设备必须检

4、查,检查合格并履行手续前方可使用。2、事中质量监理要求:A、沟槽开挖所用的工具的合格质量监控;B、沟槽开挖的支撑和安全保护的质量监控;C、沟槽开挖的场地的行车行人的质量监控;D、综合管廊的进才量的现场质量强度技术监控;E、综合管廊检查人孔砼浇筑质量的技术监控;F、综合管廊钢筋水平筋的间距的技术监控;G、通气孔道的质量技术监控;H、砼配合比的监控;J、沟槽回填压实的监控。3、事后质量监理要求A、现场工程工程由监理工程师组织牵头,成立验收小组,确定验收小组人员名单,由承包方制定验收方案,经历收小组审核通过后,方可执行,按分项、分部工程竣工验收。B、检查综合管廊的分部工程和检查井人孔,支墩、支架预埋

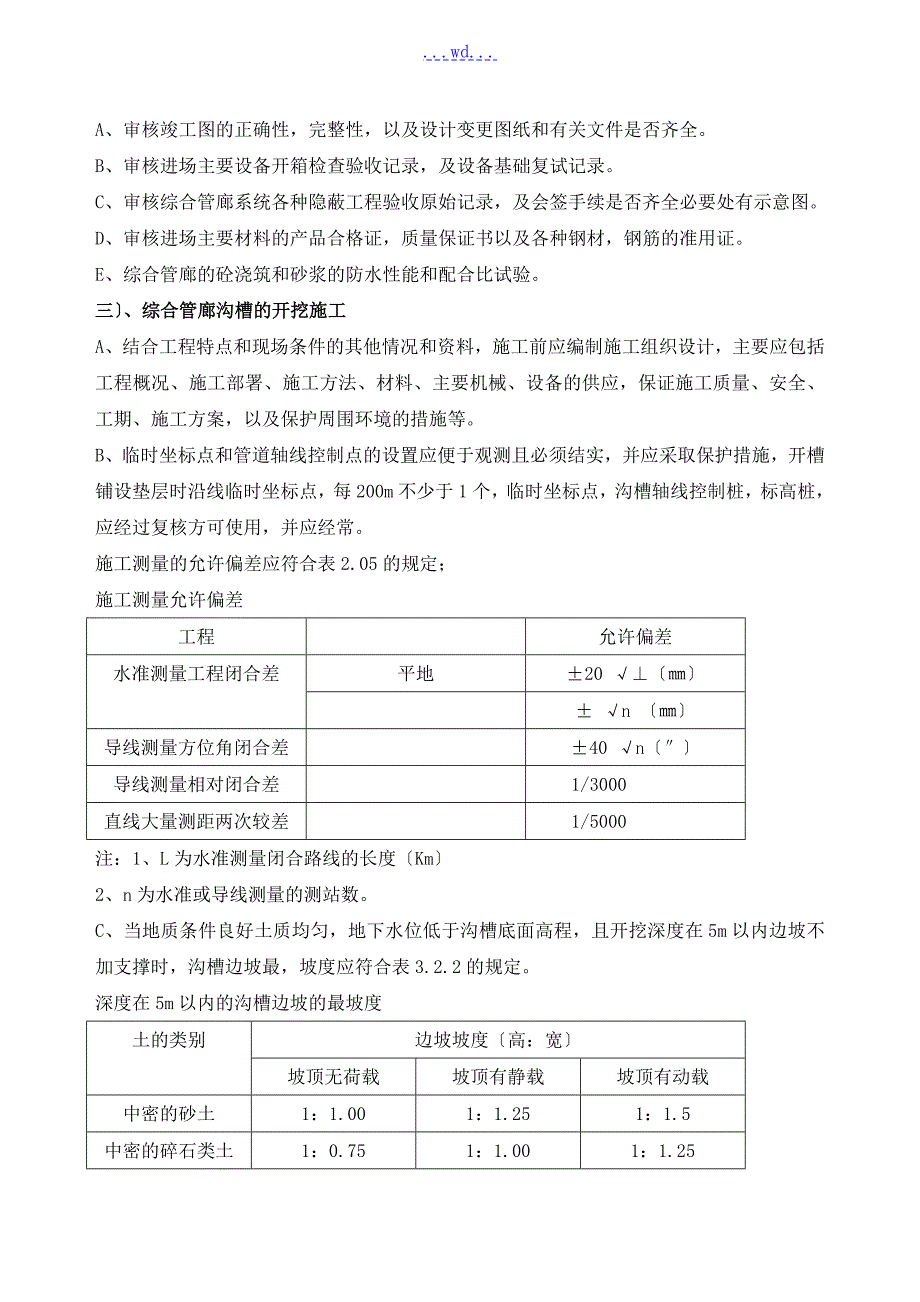

5、件的间距尺寸。C、在检查过程中,如有问题需整改,可写出纪要,列出需整改的内容,承包商限期整改,然后再检查合格后逐个消项,直至完全通过,进展签认手续,由监理工程师写出质量评估报告,报质检站备案。4、审核竣工图及其它文件资料;A、审核竣工图的正确性,完整性,以及设计变更图纸和有关文件是否齐全。B、审核进场主要设备开箱检查验收记录,及设备基础复试记录。C、审核综合管廊系统各种隐蔽工程验收原始记录,及会签手续是否齐全必要处有示意图。D、审核进场主要材料的产品合格证,质量保证书以及各种钢材,钢筋的准用证。E、综合管廊的砼浇筑和砂浆的防水性能和配合比试验。三、综合管廊沟槽的开挖施工A、结合工程特点和现场条

6、件的其他情况和资料,施工前应编制施工组织设计,主要应包括工程概况、施工部署、施工方法、材料、主要机械、设备的供应,保证施工质量、安全、工期、施工方案,以及保护周围环境的措施等。B、临时坐标点和管道轴线控制点的设置应便于观测且必须结实,并应采取保护措施,开槽铺设垫层时沿线临时坐标点,每200m不少于1个,临时坐标点,沟槽轴线控制桩,标高桩,应经过复核方可使用,并应经常。施工测量的允许偏差应符合表2.05的规定;施工测量允许偏差工程允许偏差水准测量工程闭合差平地20 n 导线测量方位角闭合差40 n导线测量相对闭合差 1/3000直线大量测距两次较差 1/5000注:1、L为水准测量闭合路线的长度

7、Km2、n为水准或导线测量的测站数。C、当地质条件良好土质均匀,地下水位低于沟槽底面高程,且开挖深度在5m以内边坡不加支撑时,沟槽边坡最,坡度应符合表3.2.2的规定。深度在5m以内的沟槽边坡的最坡度土的类别边坡坡度高:宽坡顶无荷载坡顶有静载坡顶有动载中密的砂土1:1.001:1.251:1.5中密的碎石类土充填物为砂土1:0.751:1.001:1.25硬塑的轻粘土1:0.671:0.751:1.00中密的碎石素土1:0.501:0.671:0.75硬塑的亚粘土、粘土1:0.331:0.51:0.67软土经井点降水后1:1.00注:1、当有成熟施工经历时,可不受本表限制; 2、在软土沟槽坡顶

8、不宜设置静载或动载,需要设时,应对土的承载力和边坡的稳定性进展验算。D1、当沟槽挖深较大时,应合理确定分层开挖的深度,并应符合以下规定,人工开挖沟槽的槽深超过3m时应分层开挖,每层的深度不宜2m。D2、采用机械挖槽时,沟槽分层的深度应按机械性能确定。D3、沟槽每侧临时堆土或施加其他荷载时,应符合以下规定:1. 不得影响建筑物,各种管线和其他设施的安全。2. 不得掩埋消火栓,管道闸阀、雨水管、测量标志以及各种地下管道的井盖,且不得阻碍其正常使用。E、当开挖沟槽发现已建的地下各类设施或文物时,应采用保护措施,并及时通知有关单位处理。F、沟槽的开挖质量应符合以下规定:1.不扰动天然地基或地基处理符合

9、设计要求。2.槽壁平整、边坡坡度符合施工设计的规定。3.沟槽中心线每侧的净宽不应小于综合管沟所需的宽度尺寸。4.槽底高程的允许偏差,开挖土方应为20,开挖石方时应为+20。-200。四、沟槽支撑1、沟槽支撑应根据沟槽的土质,开挖断面、荷载条件和浇筑砼管沟的条件等因素进展设计。支撑的材料可选用钢板桩、钢管配合使用。2、撑架和撑板应随挖土的加深即使支撑安装。3、撑板的安装应与沟槽槽壁紧贴,当有空隙时,应填实,横排撑板应水平,立排撑应顺直。4、撤除支撑前,应对沟槽两侧的建筑物,构筑物和槽壁进展安全检查,并应制定撤除支撑的实施细则和安全措施。五、综合管廊的砼浇筑A、砼浇筑前必须设计图沟底做100素混凝

10、土垫层,每边扩500。上面浇筑50mm细石混凝土保护层。 B、钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计、图集02J331的有关要求。并全数检查,检验方法:观察、钢尺检查。钢筋安装位置的偏差应符合下表的规定,检查数量:抽查构件数量的10%,且不少于3件,应按有代表性的自然沟段抽查10%,且不少于3段。钢筋安装位置的允许偏差和检验方法工程允许偏差检验方法绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三挡取最大值长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端,中间各一点,取最大值排距5钢尺检查保护层厚度基础10钢尺检查柱、梁5钢尺检查板、墙、壳3钢尺检查绑扎箍筋,横向钢

11、筋间距20钢尺量连续三挡,取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查C、在浇筑砼之前,每进展预应力隐蔽工程验收,其内容包括:1、预应力筋的品种、规格、数量、位置等。2、预应力筋锚具和连接器的品种、规格、数量、位置等。3、预埋件的规格、数量、位置、形状及灌浆孔、排气兼、泌水管等。4、锚固区局部加强构造等。D、1、构造构件的砼强度应按现行国家标准?混凝土强度检验评定标准?GBJ107的规定分批检验评定。2、检验评定混凝土强度用的混凝土试件的尺寸及强度的尺寸核算系数应按下表取用,其标准成型方法,标准养护条件及强度试验方法应符合普通砼力学性能实验方法标准

12、的规定。混凝土试件尺寸及强度的尺寸核算系数骨料最大粒径试件尺寸强度的尺寸核算系数31.5100*100*1000.9540150*150*1501.0063200*200*2001.053、拌制砼宜采用饮用水,当采用其他水源时,水质应符合国家先行标准?混凝土拌合用水标准?JGJ63的规定。E、1.首次使用的混凝土配合比应进展开盘鉴定,其工作性应满足设计配合比的要求。开场生产时应至少留置一组标准养护试件,作为验证配合比的依据。检验方法:检查开盘鉴定资料和试件强度试验报告。2.砼拌质前,应测定砂、石含水率并根据测试结果调整材料用量,提出施工配合比。3.检查数量:每工作班检查一次。检验方法: 检查含

13、水率测试结果和施工配合比通知单。六、混凝土施工A、构造混凝土的强度等级必须符合设计要求,用于检查构造构件砼强度的时试件,应在混凝土的浇筑地点随机抽取。取样与试件留置应符合以下规定。每次取样应至少留置一组标养试件,同条件养护试件的留置组数应根据实际需要确定。检验方法:检查施工记录及试件强度试验报告。B、1.对有抗渗要求的砼构造,其砼试件应在浇筑地点随机取样,同一工程、同一配合比的砼取样不应少于一次,留置组数可根据实际需要确定。检验方法:检查试件抗渗试验报告。混凝土原材料每盘称量的偏差应符合下表规定。原材料每盘称量的允许差材料名称允许偏差水泥、掺合料2%粗、细骨料3%水、外加剂2%检查数量:每工作

14、班抽查不应少于一次。检验方法:复称2.混凝土运输浇筑及间歇的全部时间不应超过砼的初凝时间,同一施工段的砼应连续浇筑,并应在底层砼初凝之前将上一层砼浇筑完毕。检查数量;全数检查。检验方法:观察、检查施工记录。3.施工缝的位置应在砼浇筑前按设计要求和施工技术方案确定,施工缝的处理应按施工技术方案执行。检查数量:全数检查。检验方法:观察检查施工记录。4.砼浇筑完毕后,应按施工技术方案及时采取有效的养护措施,并符合以下规定:A、应在浇筑完毕后的12小时以内对砼加以覆盖并保湿养护。B、砼浇水养护的时间,对采用硅酸盐水泥,普通硅酸盐水泥或矿渣硅酸盐水泥拌制的砼,不得少于7天,对掺有缓凝型外加剂或有抗渗要求

15、的砼,不得少于14天。C、浇水次数应能保持砼处于湿润状态,混凝土养护用水应与拌制用水一样。D、采用塑料布覆盖养护的砼,其敞露的全部外表应覆盖严密,并应保持塑料布内有凝结水。E、砼强度到达1.2N/2前,不得在其上踩踏或安装摸班及支架。检查数量:全数检查。检验方法:观察,检查施工记录。5.A、现浇构造的外观质量缺陷,应由监理建设单位、施工单位等各方根据其对构造性能和使用功能影响的严重程度,按下表确定。B、现浇构造拆模后,应由监理建设单位、施工单位对外观质量和尺寸偏差进展检查,作出记录,并应及时按施工技术方案对缺陷进展处理。C、现浇构造的外观质量不应有严重缺陷。对已经出现的严重缺陷,应由施工单位提

16、出技术处理方案,并经监理建设单位认可后进展处理,对经处理的部位,应重新检查验收。检查数量:全数检查。检验方法:观察、检查技术处理方案。现浇构造外观质量缺陷名称现象严重缺陷一般缺陷露筋构件内钢筋未被砼包裹,而外露。纵向受力钢筋有漏筋其他钢筋有少量露筋蜂窝砼外表缺少水泥砂浆而形成的石子外露构件主要受力部位有孔洞其他部位有少量蜂窝孔洞砼中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣砼中夹有杂物且深度超过保护层厚度构造主要受力部位有夹渣其他部位有少量夹渣疏松砼中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从砼外表延伸至砼内部构件主要受力部位有影响构造性能或使

17、用功能的裂缝其他部位有少量不影响构造性能或使用功能的裂缝连接部位缺陷构件连接外砼缺陷及连接钢筋连接件松动连接部位有影响构造力性能的缺陷连接部位有少量不影响构造力性能的缺陷外形缺陷缺棱掉角,棱角不直,翘曲不平,飞边凸肋等清水砼构件有影响使用功能或装饰效果的外形缺陷其他砼构件有不影响使用功能的外形缺陷外表缺陷构件外表麻面、掉皮起砂、沾污等具有重要装饰效果的清水砼构件有外表缺陷其他砼构件有不影响使用功能的外表缺陷6.砼现浇管沟的尺寸偏差现浇构造不应有影响构造性能和使用功能的尺寸偏差,砼设备基础不应有影响构造性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响构造性能和安装,使用功能的部位应由施工单位提

18、出技术处理方案,并经鉴定建设单位认可后进展处理,对经处理的部位应重新检查验收。检查数量:全数检查检验方法:量测,检查技术处理方案。现浇构造尺寸允许偏差和检验方法工程允许偏差检验方法轴线位置基础15钢 尺检 查独立基础10墙、柱、梁8剪力墙5垂直度层高5m8经纬仪或吊线,钢尺检查5m10经纬仪或吊线,钢尺检查全高HH/1000且30经纬仪、钢尺检查标高层 高10水准仪或拉线,钢尺检查全 高30截面尺寸+8,-5钢尺检查排风口井筒长、宽对定位中心线+25,0钢尺检查井筒全高H垂直度H/1000且30经纬仪、钢尺检查外表垂直度82m靠尺和塞尺检查预埋设施中心线位置预埋件10钢尺检查预埋螺栓5预埋管5

19、预留洞中心线位置15钢尺检查七、构造性能检验:预制构件应按标准图或设计要求的试验参数及检验指标进展构造性能检验。检验内容:钢筋砼构件和允许出现裂缝的预应力砼构件进展承载力,挠度和裂缝宽检验;不允许出现裂缝的预应力砼构件进展承载力,挠度和抗裂检验;预应力砼构件中的非预应力材料按钢筋砼构件的要求进展检验。对设计成熟,生产数量较少的大型构件,当采取加强材料和制作质量检验的措施时,可仅作挠度、抗裂或裂缝宽度检验,当采用上述措施并有可靠的实践经历时,可不作构造性能检验。A、预制构件承载力应按以下规定进展检验:1.当按现行国家标准?混凝土构造设计标准?GB50010的规定进展检验时,应符合以下公式的要求:

20、rouroru式中rou构件的承载力检验系数实测值,即试件的荷载实测值与荷载设计值均包括自重的比值;ro构造重要性系数,按设计要求确定,当无专门要求时取1.0;ru构件的承载力检验系数允许值按下表取用。2.当按构件实配钢筋进展承载力检验时应符合以下公式的要求: rouronru式中n构件承载力检验修整系数,根据现行国家标准?混凝土构造设计标准?GB50010按实配钢筋的承载力计算确定。承载力检验的荷载设计值是指承载力极限状态下,根据构件设计控制截面上的内力设计值与构件检验的加载方式,经换算后确定的荷载值包括自重构件的承载力检验系数允许值:受力情况到达承载能力极限状态的检验标志ru轴心受拉、偏心

21、受弯、大偏心受压受拉主筋处的最大裂缝宽度到达1.5或挠度到达跨度的1/501.201.35受压区混凝土破坏1.301.45受拉主筋拉断1.50受弯构件的受剪腹部斜裂缝到达1.5,或斜裂缝末端受压砼剪压破坏1.40沿斜截面砼斜压破坏,受拉主筋在端部冒脱1.55轴心受压、小偏心受压混凝土受压破坏1.50注:热扎钢筋系指HPB235、HRB335、HRB400和RRB400级。八、砼构造子分部工程验收混凝土构造子分部工程施工质量验收时,应提供以下文件和记录:1、 设计变更文件;2、 原材料出厂合格证和进场复验报告;3、 钢材接头的试验报告;4、 混凝土工程施工记录;5、 混凝土试件的性能试验报告;

22、6、 装配式构造预制构件的合格证和安装验收记录;7、 预应力筋用锚具连接器的合格证和进场复试报告;8、 预应力筋安装、张拉及灌浆记录;9、 隐蔽工程验收记录;10、分项工程验收记录;11、混凝土构造实体检验记录;12、工程的重大质量问题的处理方案和验收记录;13、其他必要的文件记录。混凝土构造子分部工程施工质量验收合格应符合以下规定:1、 有关分项工程施工质量验收合格;2、 应有完整的质量控制资料;3、 观感质量验收合格;4、 构造实体检验结果满足本标准的要求。当混凝土构造施工质量不符合要求时,应按以下规定进展处理:1、 经返工、返修或更换构件、部件的检验批、应重新进展验收;2、 经有资质的检

23、测单位检测鉴定到达设计要求的检验批,应予以验收;3、 经有资质的检测单位检测鉴定到达设计要求,但经原设计单位核算并确认即可满足构造安全和使用功能的检验批,可予以验收;4、 经返修或加固处理能够满足构造安全使用要求的分项工程,可根据技术处理方案和协商文件进展验收。5、 混凝土构造工程子分部工程施工质量验收合格后,应将所有的验收文件存档备案。九、沟槽回填土方回填采用碎石屑分层回填,回填的压实系数不得小于0.94。四周回填顺序应对称均匀,回填土施工前,要将碎石屑提前送往有资质的材料试验部门进展击实试验,以确定最正确含水率和最大干密度,碎石屑回填分层施工,采用人工筛土、人工配合机械运输、人工铺设,蛙式打夯机和立式打夯机夯实。每层虚铺厚度250,压实厚度150,每层压实不少于三遍,并及时取样做干密度试验,确保压实系数不小于0.94,否那么应及时调整土的含水率和压实遍数,回填时应夯实地沟周围,由边开场,再到中间,地沟边角外应用立夯夯实,梁体两侧填土时,必须待梁体砼有一定的强度后再进展施工。施工全过程工长及试验工必须跟班监控,及时取样试验并严格按标准要求操作。
