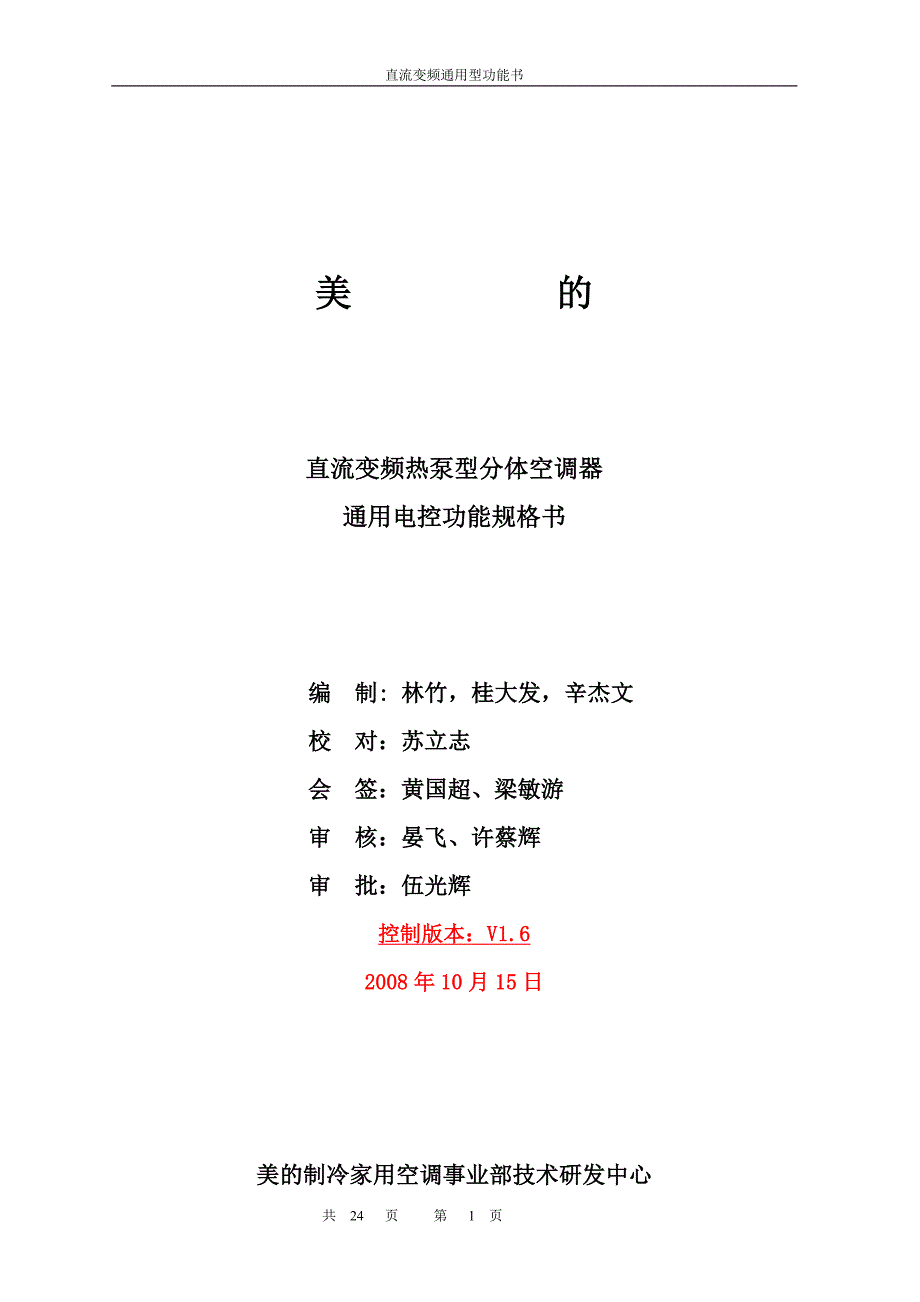

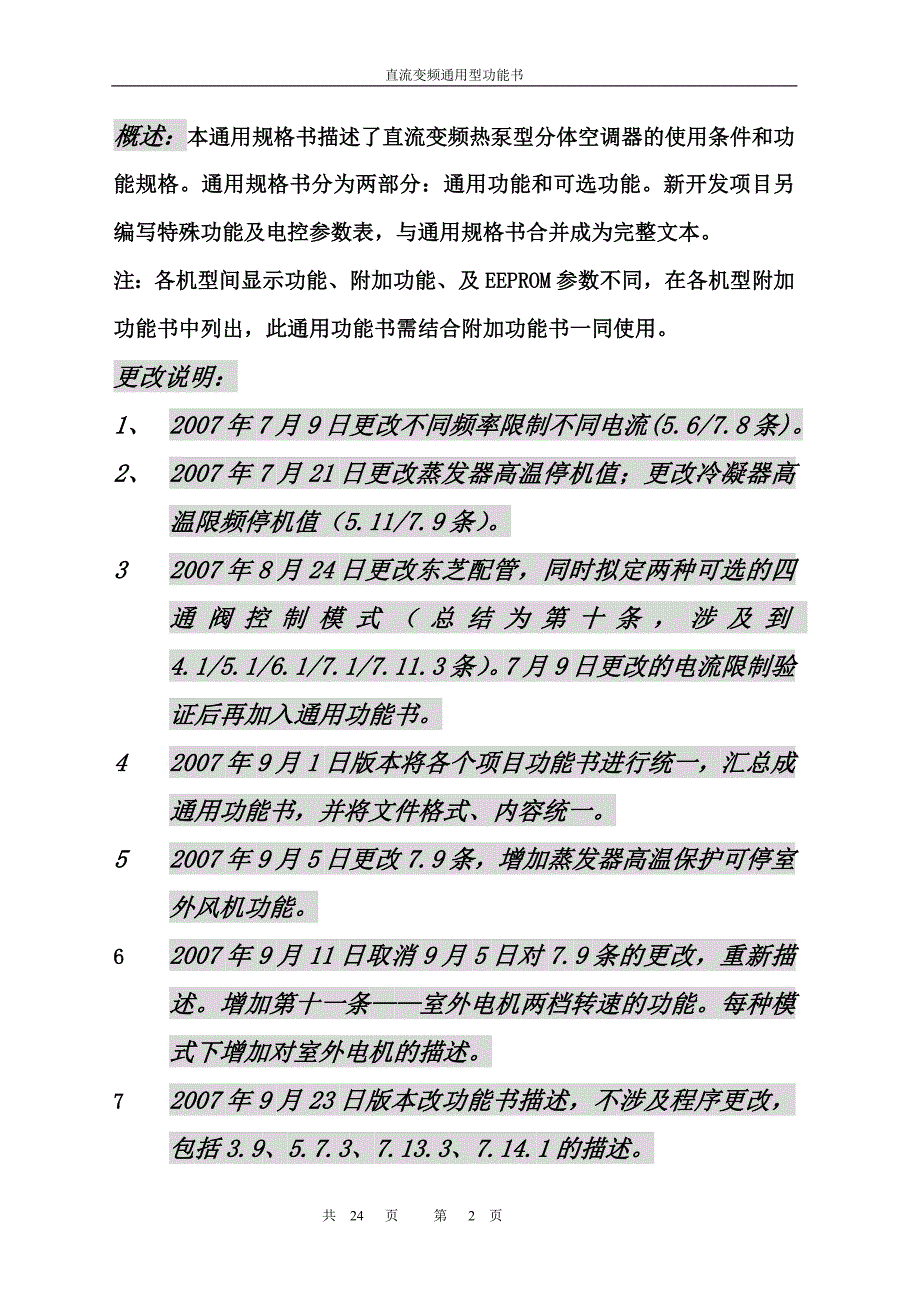

1、直流变频通用型功能书美 的 直流变频热泵型分体空调器通用电控功能规格书编 制: 林竹,桂大发,辛杰文校 对:苏立志会 签:黄国超、梁敏游审 核:晏飞、许蔡辉审 批:伍光辉控制版本:V1.62008年10月15日美的制冷家用空调事业部技术研发中心概述:本通用规格书描述了直流变频热泵型分体空调器的使用条件和功能规格。通用规格书分为两部分:通用功能和可选功能。新开发项目另编写特殊功能及电控参数表,与通用规格书合并成为完整文本。注:各机型间显示功能、附加功能、及EEPROM参数不同,在各机型附加功能书中列出,此通用功能书需结合附加功能书一同使用。 更改说明:1、 2007年7月9日更改不同频率限制不同

2、电流(5.6/7.8条)。2、 2007年7月21日更改蒸发器高温停机值;更改冷凝器高温限频停机值(5.11/7.9条)。3 2007年8月24日更改东芝配管,同时拟定两种可选的四通阀控制模式(总结为第十条,涉及到4.1/5.1/6.1/7.1/7.11.3条)。7月9日更改的电流限制验证后再加入通用功能书。4 2007年9月1日版本将各个项目功能书进行统一,汇总成通用功能书,并将文件格式、内容统一。5 2007年9月5日更改7.9条,增加蒸发器高温保护可停室外风机功能。6 2007年9月11日取消9月5日对7.9条的更改,重新描述。增加第十一条室外电机两档转速的功能。每种模式下增加对室外电机

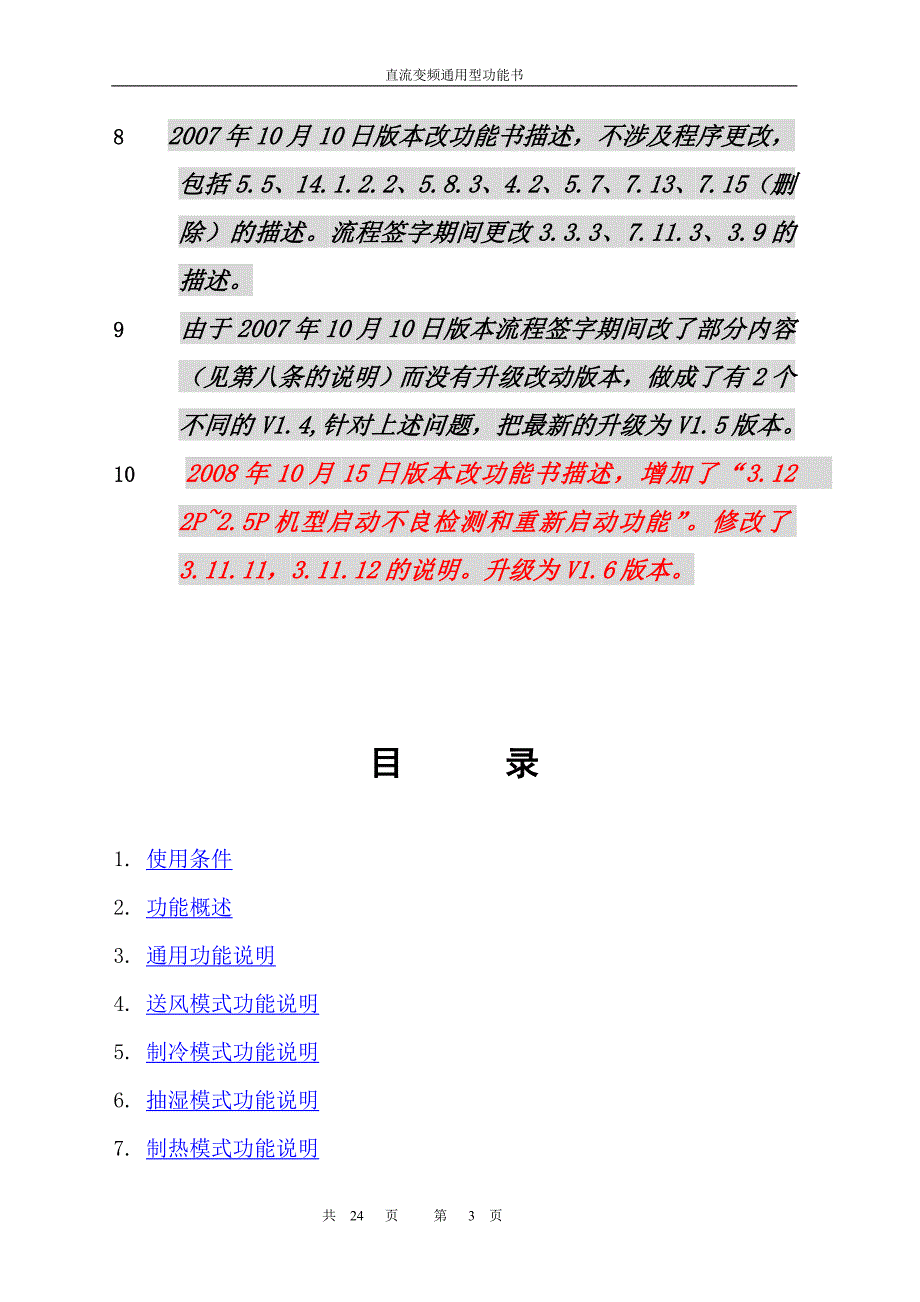

3、的描述。7 2007年9月23日版本改功能书描述,不涉及程序更改,包括3.9、5.7.3、7.13.3、7.14.1的描述。8 2007年10月10日版本改功能书描述,不涉及程序更改,包括5.5、14.1.2.2、5.8.3、4.2、5.7、7.13、7.15(删除)的描述。流程签字期间更改3.3.3、7.11.3、3.9的描述。9 由于2007年10月10日版本流程签字期间改了部分内容(见第八条的说明)而没有升级改动版本,做成了有2个不同的V1.4,针对上述问题,把最新的升级为V1.5版本。10 2008年10月15日版本改功能书描述,增加了“3.12 2P2.5P机型启动不良检测和重新启动

4、功能”。修改了3.11.11,3.11.12的说明。升级为V1.6版本。目 录1. 使用条件 2. 功能概述 3. 通用功能说明4. 送风模式功能说明 5. 制冷模式功能说明 6. 抽湿模式功能说明 7. 制热模式功能说明8. 自动模式功能说明 9. 强制运行功能说明 10.四通阀功能说明 11.室外两档电机功能说明12.定时功能说明13.睡眠功能说明14.室内步进电机动作说明 15.显示部分说明16.附加功能说明17.EEPROM参数定义说明 18.室内主芯管脚定义一 使用条件1.1 电源条件:A:单相电源:220V - 240V兼容,50Hz/60Hz;B:电压运行范围:198V - 26

5、0V;(海外) 电压运行范围:175V - 260V;(内销)1.2 空调器使用温度条件:在下述温度条件下使用空调器,能保证其正常运转。制冷运转室外温度050室内温度17制热运转室外温度-1534室内温度30除湿运转室外温度050室内温度10 对于低温制冷功能机型,制冷运转室外环境温度可低至-15。如果在上述温度之外使用空调器,则安全保护功能可能会动作。1.3 电控工作环境: 室内机电控: -5+43 室外机电控:-15+551.4 室内风机正常工作电流: 01.0A1.5 室外风机正常工作电流: 01.0A1.6 四通阀正常工作电流: 01.0A1.7 本机各种模式所使用的压缩机工作频率序列

6、F0-F10(见参数文件):制冷频率最高为F8; 制热频率最高为F10;二 功能概述2.1 本机有遥控运行和强制运行两种工作模式:遥控模式有:自动、制冷、抽湿、制热、送风五种;强制运行模式有:强制制冷、强制自动两种。2.2 遥控器设定温度范围为:1730。2.3 室内机风机转速可设定为FANCSHIGH、FANHSHIGH、FANCHIGH、FANHHIGH、FANMID、FANLOW、FANSLOW(rpm),FANSSLOW(rpm)。2.4 室内机导风条自动摇摆和位置设定功能2.5 制冷模式下室内蒸发器防冻结功能2.6 制冷模式下室外冷凝器高温保护功能2.7 制热模式下防冷风功能 2.8

7、 制热模式下自动除霜和恢复制热功能2.9 制热模式下室内蒸发器高温保护功能2.10 室外机总电流保护功能2.11 室外压缩机顶部温度保护功能2.12 压缩机再启动保护功能2.13 24小时定时开关机功能2.14 故障自我诊断及显示功能2.15 运行状态指示灯功能2.16 室内外机通信功能2.17 其他附加功能三 通用功能说明通用保护功能指在异常情况下,为保护空调器不被可能出现的大电流、高温、高压所损坏而设计的保护功能。所谓通用保护功能,即在制冷、制热、抽湿、自动模式下均有效的保护功能,其它仅在某种特定模式下才起作用的保护功能则在相应模式中说明。3.1 压缩机顶部温度保护功能(室外硬件实现)3.

8、1.1 当压缩机顶部过载保护器断开时,停整机。3.3.2 当压缩机顶部过载保护器恢复闭合时,重新起动压缩机(受三分钟保护限制)。3.2 压缩机排气温度保护功能3.2.1 当排气温度超过108度而不到115度时立即限频,以后限频速度为每3分钟降一档进行,限频到F1即一直以F1运转,直到排气温度低于105度为止,此后若排气温度降到低于90度以下时,则解除限制。3.2.2 当排气温度超过115度历时5秒钟时,停压缩机,直到排气温度低于90度以下时,重新开机。3.3 压缩机延时3分钟启动保护功能3.3.1压缩机每次启动前必须等待3分钟(包括制冷模式或除湿模式与制热模式相互转换之时,自动化霜结束转制热时

9、除外);但当压缩机是首次上电启动时,压缩机延时1分钟启动。3.3.2 室外风机与压缩机同时启动,但压缩机停后,室外风机延时30秒才停。3.3.3 室外一旦出现保护停机,室外故障至少保持一分钟,故障保持期间,压缩机不起动;当保护解除后,室外根据室内发送的频率信号确定压缩机是否立即启动,室外保护包括:电流、电压、模块、室外传感器及顶部温度保护等。(室外程序处理)3.4 传感器开路或短路保护功能 当室内环境温度传感器、蒸发器传感器对应的AD采样电压小于0.06V(对应的A/D值不大于3)或者大于4.94V(对应的A/D值不小于253)时,则认为传感器出现故障,关整机,并且LED显示故障信息,当AD采

10、样电压恢复正常时则恢复正常工作,(室外传感器与此相同,但故障显示将保留1分钟后恢复)。3.5 风机速度失控保护当室内风机的速度连续60秒太低(低于300RPM)时,说明当前的风机速度失控,整机关并且LED显示故障信息,且不可恢复。3.6 过零信号故障如果连续20个过零信号时间间隔不对,进入故障状态,室内LED显示故障信息。过零信号恢复后,恢复正常工作。过零信号间隔为6ms-13ms(与常规机判断方式不同)。3.7 压缩机启动、运转和停机时的频率升降速度按以下规则进行(室外芯片控制)Hz 1Hz/S 92Hz 1Hz/S 1Hz/S 57Hz 1Hz/S 35Hz 1Hz/S 50秒 时间 2分

11、钟 说明:3.7.1起动过程 1) 当压缩机由关到开时必须在 57Hz、92Hz 两个平台保持一段时间; 2) 57 Hz平台保持运转50秒,92 Hz平台保持运转2分钟; 3) 当起动的目标频率57 Hz时,先以1Hz/S的速度上升频率至57Hz,保持57Hz运转50秒,而后再以1Hz/s的速度降到目标频率。4) 当启动的目标频率92 Hz,但在压缩机正常运行过程中,若是第一次上升到92 Hz以上的频率时,应在92 Hz平台保持运转2分钟。若在92Hz平台运行的过程中,由于保护或限频等原因导致频率下降(没有达到2分钟),以后再上升到92Hz以上的频率时,不需要再在92Hz平台保持运转2分钟。

12、3.7.2 频率上升速度 当频率57Hz时, 频率下降速度为1Hz/S; 当频率57Hz时,频率下降速度为 1Hz/S。3.7.4 停机过程如果某种保护功能发生作用,主芯片发出指令要求压缩机停止运转,则以当前运转频率立即停机;3.8 变频器模块保护 变频器模块自身具有电流、电压等保护功能,当发生该种保护时,整机关机(见3.11.12条),室内LED显示故障信息;保护消除后自动恢复开机(压缩机延时3分钟启动有效)。3.9 风机延时开功能在各种模式下开机时,导风条先动作,10秒后内风机起动运转;制热模式下防冷风功能优先。如果第一次上电使用快检遥控器开机,则内风机立即起动。3.10 压缩机预热功能和

13、压缩机电加热带(室内外芯片)3.10.1 预热准入条件 室外主继电器闭合的前提下,室外温度3且新插上电源时,进入预热状态 室外主继电器闭合的前提下,室外温度5时或用户开机使压缩机起动时,预热状态即解除。3.10.4 压缩机电加热带(室外硬件实现)当室外温控器感应温度低于5时,温控器吸合,电加热带开始工作;当温控器感应温度高于5时,温控器断开,电加热带停止工作。3.11 室外电源主继电器控制功能说明3.11.0 室外电源主继电器每次闭合后延时5秒,室内才开始和室外进行通讯。3.11.1首次上电,遥控开机(制冷或制热),则室外电源主继电器在电源上电后1分钟闭合(注:1分钟计时是从上电开始计时,即如

14、果上电后延迟1分钟再用遥控器开机制冷或制热,室外主继电器会立即闭合,另外室内温度小于20度上电室外主继电器也会立即闭合)。3.11.2当室外电源主继电器闭合后,若关机或改变空调运行模式为送风模式,则继电器在3分钟后断开。若在此3分钟内重新开机或转换模式为非送风模式(包括制冷、制热、自动、强制制冷、强制自动模式),则室外电源主继电器不用断开。继电器断开期间,室内不判断通讯出错。3.11.3制冷、抽湿模式与制热模式相互转换时,不用断开室外电源主继电器。3.11.4当室内出现故障时(传感器故障、过零检测故障、EEPROM参数故障、室内风机失速),若在3分钟后没有恢复正常,则室外电源主继电器断开,若故

15、障恢复则继电器立即闭合。3.11.5当出现通讯故障时,若在2分钟后没有恢复正常,则室外电源主继电器断开,经过2分钟后重新闭合。若室外该故障仍然没有恢复,则室外电源主继电器重复以上步骤(即继电器断开后2分钟后闭合),三次后,室内继电器将不再断开,整机停止运转,室内显示E1故障代码。三次重试过程中,室内风机正常运转。3.11.6 室外出现其他故障时,直接报故障整机停机并显示故障代码,继电器不断开;3.11.7 当运行制冷、抽湿、制热模式时,当达到设定温度而停压缩机时,不用断开室外电源主继电器。3.11.8当室内温度小于20度,立即闭合室外电源主继电器,即使出现3.11.2的模式转换也不断开继电器,

16、但出现3.11.4及3.11.5的故障时,还是需断开继电器;3.11.9 继电器首次闭合一分钟内不进行电压保护(P1)故障的判断及处理,一分钟后出现电压保护故障则按通常室外故障进行处理。3.11.10 定时关机时间到三分钟后断开继电器(若定时关机时间到后三分钟内开机,继电器不断开,3.11.8功能优先),定时开机时间到立刻闭合继电器。3.11.11当室外出现P0或P4保护时,继电器断开,两分钟后闭合,室内不显示P0或P4保护;当室外连续三次出现P0或P4时,室内显示P0或P4保护。3.11.12 当室外出现P0、P4保护信号但室内未显示P0或P4保护信号时,停压缩机,室内风机不停,挡风条也不做

17、复位动作,若此时设定风速为自动风,则以低风档运行,其中制热模式下防冷风有效;当室外出现P0、P4保护信号,同时室内已显示P0或P4保护信号时,停压缩机,停室内风机,挡风条复位;保护消除后自动恢复开机(压缩机延时3分钟启动有效)。3.12 2P2.5P机型启动不良检测和重新启动功能3.121功能描述:启动30s3min时间内判断是否存在启动不良。每秒钟检测一次频率波动,连续3次检测频率波动大于5Hz,判断为启动不良。重新启动一共15次,分5组进行,每组间隔30s,每组重新启动3次,每次间隔10s。重新启动15次后,室外报P4故障,故障显示30s后清除。四 送风模式功能说明4.1 送风模式下压缩机

18、室外风机一直关闭,四通阀动作参见第十条。室外风机转速参见第十一条。4.2 温度设定功能取消,设定温度不显示、不可调。4.3 室内风机转速可由遥控器任意选择为高/中/低/自动风。4.4 送风模式下室内机导风条的动作与制冷模式下一样。 27.5 高 27.0 25.5 中 25.0 低4.5 送风模式下的自动风动作与制冷模式下设定温度为24时的自动风动作一致。五 制冷模式功能说明5.1 四通阀动作参见第十条。室外风机转速参见第十一条。5.2 室外温度对启动和运行最大频率的限制 45 Fmax=F4 43 Fmax=F7 40 38 Fmax=F8 30 28 Fmax=F6 2220 Fmax=

19、F3 5.3 压缩机启动时运行频率按以下规则进行:5.3.1遥控制冷开机时(或遥控关机后开机),压缩机起动后即以制冷最大频率运行,即起动目标频率=Fmax(5.2中);且7分钟内不考虑T1-Ts引起的降频,保护限频及停机有效,7分钟后按5.4规则运行。5.3.2 其它由于各类保护、限频或达到设定温度而停机再启动时,压缩机起动频率按下表设置进行起动,不受7分钟时间限制:温度区间ABCDEFGH频率档F8F8F7F6F5F3F1F0启动后运行频率按以下5.4规则运行;5.4 压缩机启动后运行频率按以下规则进行5.4.1将温度分成以下区间 (室温-设定温度) T1-TS 3.5 3.0 A 2.5

20、B 2.0 C 1.5 D 1.0 E 0.5 F -0.5 G -1.0 H 5.4.2 压缩机启动运行后运转频率按以下规则变化5.4.2.1 运行中,当温差区间变化时,频率按1.7条序列上升或下降一档运行(制冷最高为F8,若当前运行频率为F1,T1-TS变小时则不再下降一档)(开机7分钟后);5.4.2.2启动后的运行过程中,当室温-设定温度处于同一区间达3分钟时,按以下规则变化频率: ( 频率处理都以当前实际频率来处理)A E:把当前频率上升一档运行(当前频率是F8 时除外),直到F8; F: 频率保持不变; G: 把当前频率下降一档运行(当前频率是F1时除外); H: 以F1运行1小时

21、后或室温-设定温度小于-2时停压缩机。5.5 室内蒸发器防冻结控制当室内蒸发器温度降到7以上,则限制解除;当室内蒸发器温度降至5时恢复。注:如参数表F1、F2参数值一样,则发生蒸发器降频时,不会降低到F0(停机),维持在F1=F2为止,满足0时,关压缩机,其余相同。5.6 制冷时室外机电流控制(见参数文件): 停压缩机 I3COOL 频率下降 I2COOL 频率保持 I1COOL恢复正常 说明: 1:图中频率下降按当前频率下降,每隔2秒判断频率是继续下降还是恢复; 2:当电流下降并处于频率保持区达3分钟后,频率自动上升一档;运行3分钟后,若仍处于保持区,可再上升一档。(即最多上升两档频率)5.

22、7 额定能力测试5.7.1在制冷模式下,设定高风、17且10秒内连续收到6次(或6次以上)的遥控器强劲按键,系统进入额定能力测试状态。此时,蜂鸣器连续响2秒,室内风机转速为额定转速:RACFAN(参数),压缩机的运转频率固定为额定频率:RATIFC(参数)。上述任一条件不满足时,不会进入额定能力测试。5.7.2进入额定能力测试后1、连续运转5小时后,退出额定能力测试。2、更改设定风速、温度,退出额定能力测试。5.7.3额定能力测试中,若出现通用保护对启动和运行频率的限制、防冻结保护时压缩机退出额定测试频率,内风机仍以额定能力测试风速运转,保护限频解除后,继续进行额定能力测试。若在额定能力测试过

23、程中出现保护停机,保护停机解除后,不再继续进行额定能力测试。5.8 强劲功能(按遥控器强劲键)5.8.1 自动将当前频率提升一档(当前频率为F8时除外);5.8.2 室内机风扇速度为强劲档风速;5.8.3 强劲制冷时,通用保护、最大频率限制和防冻结保护、冷凝器高温保护有效;5.8.4 运行30分钟后自动转为强劲前状态;5.8.5 在非强劲状态下按强劲键进入强劲状态,在强劲状态下按强劲键取消强劲状态;5.8.6 强劲状态下关机或模式转换,退出强劲状态。5.9 室内风机按以下规则运转5.9.1 制冷模式下室内风机一直处于运转状态,其运转状态可由遥控选择为高/中/低/自动;5.9.2 制冷模式下的自

24、动风风速按以下规则进行: 室温-设定温度 +4.0 高 +3.0 +1.5 中 +1.0 低5.10 制冷模式下室内机导风条按以下规则摆动: 制冷模式下室内机导风条摆动规则见第十三条室内步进电机动作控制说明。5.11 冷凝器高温保护功能(制冷及抽湿模式下)5.11.1 当室外盘管温度超过55而不到60时立即限频,限频速度为每3分钟一档,限频到F1即一直以F1运转,如果室外盘管温度低于54则停止降频,保持当前频率运行;5.11.2 室外盘管温度降到低于52时,则解除限频,恢复限频前的频率值;5.11.3 当室外盘管温度超过60历时5秒钟时,停压缩机,直到室外盘管温度低于52以下保护取消,恢复正常

25、运行。六 抽湿模式功能说明6.1 四通阀动作参见第十条。室外风机转速参见第十一条。6.2 抽湿模式下室内风机固定为微风运行,不可调;导风角度为制冷模式下的角度。6.3 抽湿模式下压缩机动作按以下规则进行: 室温设定温度 2.5 F3 2.0 1.5 F2 1.0 0.5 F1 0.0 F16.4 室温过低保护抽湿过程中,若室温降至低于10,则压缩机停止运转,室温上升到12以上时, 恢复正常运转。6.5 抽湿模式下室内蒸发器防冻结功能、冷凝器高温保护、室外温度限频保护有效,与制冷模式一致。6.6 抽湿模式下室内机送风叶片动作与制冷模式一致。七 制热模式功能说明7.1 四通阀动作参见第十条。7.2

26、 室外风机转速参见第十一条。7.3 室内风机动作7.3.1 防冷风控制(导风角度均为制热角度) 内销机功能: 室 44 内 38 设定转速 热 37 交 低风 换 34 器 33 温 微风 度 17 风扇停 图7.3.1出口机功能: 室 44 内 38 设定转速 热 37 交 低风 换 34 器 33 温 微风 度 TEL1 TEL0 超微风风扇停 图7.3.1 7.3.2 若因室温上升导致压缩机关,内风机强制运行PDELAYCOUNT秒微风,在此期间,防冷风无效,PDELAYCOUNT秒微风后再按防冷风运行(该功能只适用于7.7.2.2条的温度上升到6+T的关机,其余遥控关机、保护停机、强劲

27、制热等无效),如果转微风前用户设定为强劲或睡眠功能,则内风机按原风速继续运行,不转为微风。7.3.3 若进入制热额定能力测试,室内机风速按额定能力测试风速运转,此时防冷风功能无效。7.4 室内风扇可遥控任意设定为高/中/低/自动运转状态,但防冷风功能优先;7.4.1 制热模式的自动风 室温-设定温度 +2.5 低风 +2.0 中风 +1.5 +1.0 高风 7.5 室外温度对启动及运转中频率最高值的限制 34 停压缩机 33 28 Fmax=F2 27 25 Fmax=F3 24 22 Fmax=F4 21 19 Fmax=F5 18 17 Fmax=F6 16 15 Fmax=F7 14 1

28、2 Fmax=F8 11 6 Fmax=F9 5 Fmax=F107.6 压缩机启动过程运行频率按以下规则进行:7.6.1遥控制热开机时(或遥控关机后开机),压缩机起动后即以制热最大频率运行,即起动目标频率=Fmax(5.2中);且7分钟内不考虑T1-Ts引起的降频,保护限频及停机有效,7分钟后按7.7规则运行。7.6.2 其它由于各类保护、限频或达到设定温度而停机再启动时,压缩机起动频率按下表设置进行起动,不受7分钟时间限制:温度区间ABCDEFGH频率档F10F9F8F7F5F3F1F0启动运行后频率按以下7.7规则运行;7.7 压缩机启动运行后运转频率按以下规则变化7.7.1将温度分成如

29、下区间:(室温-设定温度) T1-TS-T +5.0 H +4.5 +3.5 G +3.0 F +2.5 E +2.0 D +1.5 C +1.0 B +0.5 A 注意:T可调整为0,-2,-4,默认为07.7.2 压缩机启动运行后运转频率按以下规则变化7.7.2.1 运行中,当温度区间变化时,频率按1.7条序列上升或下降一档运行(制热最高为F10,若当前运行频率为F1,T1-TS-T变大时则不再下降一档)(开机7分钟后有效);7.7.2.2 启动后的运行过程中,当室温-设定温度处于同一区间达3min时,按以下规则变化频率:A-E:把当前频率上升一档运行(当前频率是F10 时除外),直到FM

30、AX;F: 频率保持不变; G: 当前频率下降一档运行(当前频率是F1时除外); H: 以F1运行1小时后或室温-设定温度大于6+T(T可调整为0,-2,-4,默认为0)时停压缩机。7.7.3制热温差选择(上电时检测,控制板无J1、J2温度跳线选择功能时T0)J1接接不接不接J2接不接接不接T0-4-207.8 制热时室外机电流控制: 停压缩机 I3HEAT 频率下降 I2HEAT 频率保持I1HEAT 说明:1:图中频率下降按当前频率下降,每隔2秒判断频率是继续下降还是恢复;2:当电流下降并处于频率保持区达3分钟后,频率自动上升一档;运行3分钟后,若仍处于保持区,可再上升一档。(即最多上升两

31、档频率)7.9 室内蒸发器高温保护7.9.1当室内蒸发器温度超过TEH2,以每降低一档频率保持20秒运行。如降至F2,室内蒸发器温度仍超过TEH2,并持续3分钟,则停压缩机。若室内蒸发器温度降到48以下,或在48- TEH2之间保持6分钟,则限制解除。7.9.2当室内蒸发器温度超过60时,关压缩机,此温度降到48以下 ,压缩机重开。7.10 制热模式下室内机导风条按以下规则摆动制热模式下室内机导风条摆动规则见第十二条室内步进电机动作控制说明。7.11 除霜运转7.11.1 化霜开始条件:条件一 当室外温度高于0度时: 满足以下二条之一即开始化霜 室外热交换器温度连续低于3的运行时间40分钟以上

32、且此温度连续低于TCDI3分钟以上; 室外热交换器温度连续低于3的运行时间80分钟以上且此温度连续低于(TCDI2)3分钟以上。说明:即当室外热交换器温度低于3以下开始计时,当其低于起动温度3分钟时开始化霜,这里起动温度分别为TCDI、(TCDI2)。条件二 当室外温度低于0度时:先按条件一进行判断:满足条件一的第一、二款后,再判断T2下降是否大于5度,大于则进入化霜,小于则继续判断T2,直到满足为止; T2初始值记录:1 若制热过程防冷风控制为设定风速,则在风机达到设定风速5min后记录T2;2 若制热过程防冷风控制为风机停、微风或低风,则记录T2在此过程中的最高值。条件三 无论室外温度为何

33、值,只要室外热交换器温度连续低于3的运行时间120分钟以上且此温度连续低于(TCDI4)达3分钟以上,不计T2温度下降是否大于5度,均进入化霜。说明:即无论何种工况,只要室外热交换器温度低于3以下即开始计时, 运行时间120分钟以上即不受T2温度限制,此时只要其低于起动温度(TCDI4)达3分钟时即开始化霜。7.11.2 化霜结束条件满足下列三条之一则结束化霜,转入普通制热 当室外热交换器温度上升到高于TCDE1时; 当室外热交换器温度上升到高于TCDE2,且持续80秒钟以上时; 当除霜运转持续10分钟时。 最长10分钟 60秒 ON 10秒 ON F8/F8HZ 30秒 压缩机 F2 OFF

34、 ON ON 四通阀 OFF ON ON 室外风扇 OFF ON ON 室内风扇 OFF 微风 10秒 7.11.3 化霜动作(化霜结束后,制热运行防冷风功能有效)选择四通阀正向动作时:选择四通阀反向动作时: 最长10分钟 60秒 ON 10秒 ON F8/F8HZ 30秒 压缩机 F2 OFF ON ON 四通阀 ON OFF OFF 室外风扇 OFF ON ON 室内风扇 OFF 微风 10秒 7.13 额定能力测试7.13.1在制热模式下;温度设定30,风速设定为高风时,10秒内连续收到6次(或6次以上)的遥控器强劲按键,系统进入额定能力测试状态。此时,蜂鸣器连续响2秒,室内风机转速为额定转速:RAHFAN,压缩机的运转频率固定为额定频率:RATIFH。上述任一条件不满足时,不会进入额定能力测试。7.13.2进入额定能力测试后1、连续运转5小时后,退出额定测试。2、更改设定风速、温度,退出额定测试。7.13.3 额定能力测试过程中,若出现通用保护对启动和运行频率的限制、蒸发器高温保护时,压缩机退出额定测
