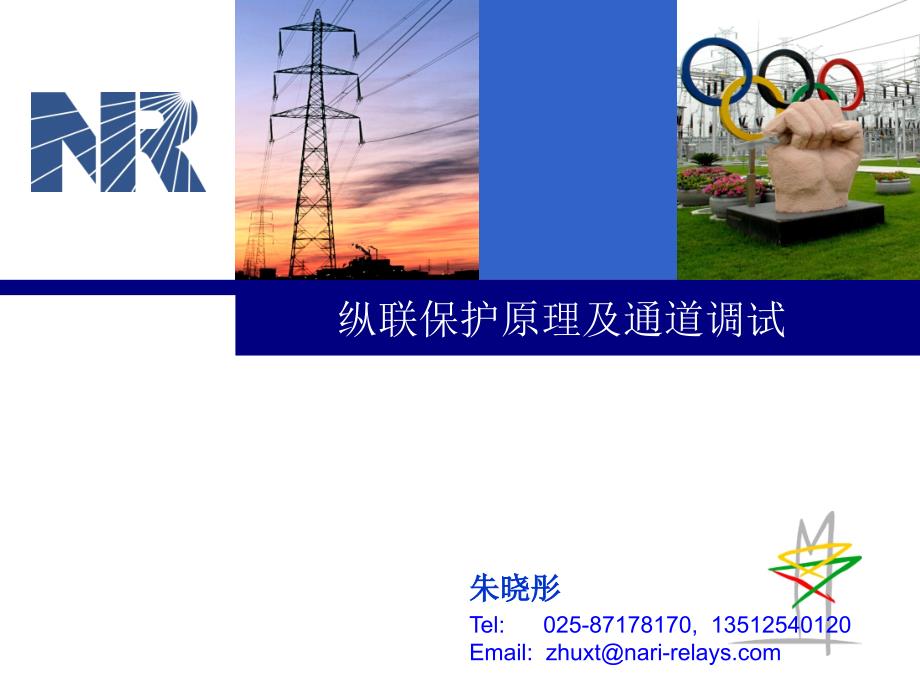

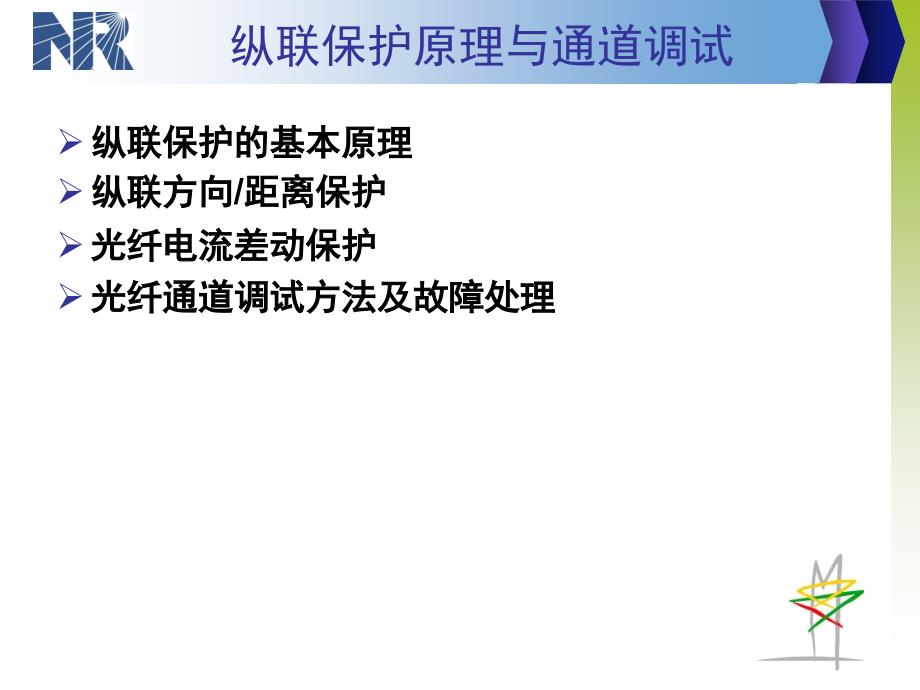

1、纵联保护原理及通道调试朱晓彤朱晓彤Tel:025-87178170,13512540120Email:zhuxtnari-纵联保护原理与通道调试纵联保护的基本原理纵联保护的基本原理纵联方向纵联方向/距离保护距离保护光纤电流差动保护光纤电流差动保护光纤通道调试方法及故障处理光纤通道调试方法及故障处理纵联保护的基本原理纵联保护的基本概念纵联保护的基本概念纵联保护的定义纵联保护的定义一侧电气量经由通道将信息传输到另一侧，利一侧电气量经由通道将信息传输到另一侧，利用两侧电气量信息实现有选择性地快速切除本用两侧电气量信息实现有选择性地快速切除本线路上任何故障，这类保护称为纵联保护。线路上任何故障，这类保

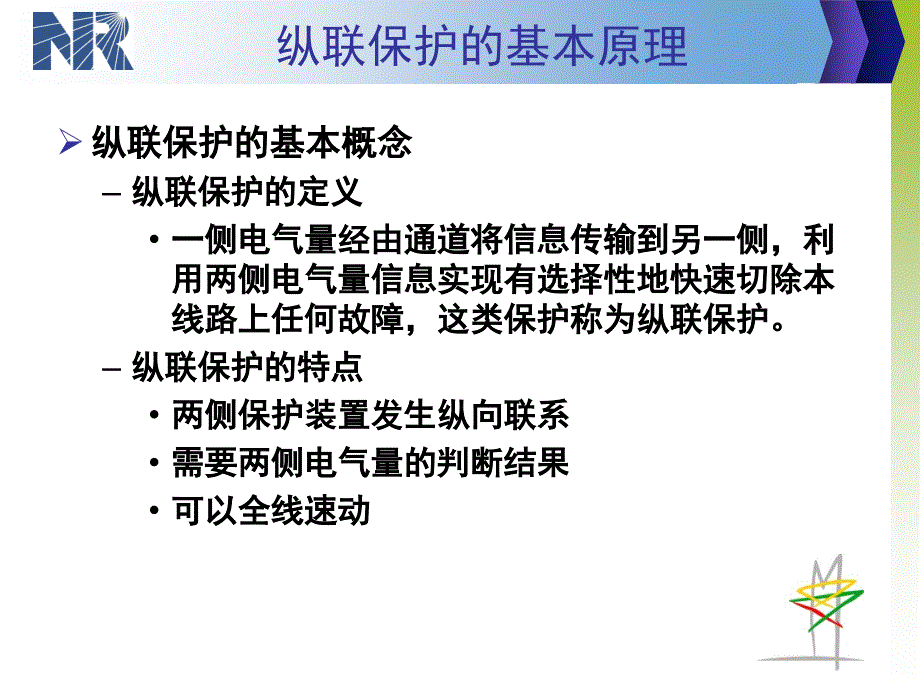

2、护称为纵联保护。纵联保护的特点纵联保护的特点两侧保护装置发生纵向联系两侧保护装置发生纵向联系需要两侧电气量的判断结果需要两侧电气量的判断结果可以全线速动可以全线速动纵联保护的基本原理纵联保护的基本概念纵联保护的基本概念纵联保护的分类纵联保护的分类以判断故障的方向为基础以判断故障的方向为基础纵联方向纵联方向纵联距离纵联距离以判差动电流为基础以判差动电流为基础纵联差动（光纤电流差动）纵联差动（光纤电流差动）纵联保护的基本原理纵联保护的基本概念纵联保护的基本概念纵联保护对通道的要求纵联保护对通道的要求纵联方向纵联方向/距离保护距离保护纵联差动保护纵联差动保护需要交换的量需要交换的量方向判断结果方向判
3、断结果电流量、电压量电流量、电压量命令方式命令方式允许式、闭锁式允许式、闭锁式允许式允许式传输的数据量传输的数据量小小大大对通道介质的要求对通道介质的要求低（低（可模拟、数字可模拟、数字）大（基本为数字）大（基本为数字）通道来回路由一致通道来回路由一致性性无此要求无此要求需来回一致需来回一致纵联保护原理与通道调试纵联保护的基本原理纵联保护的基本原理纵联方向纵联方向/距离保护距离保护光纤电流差动保护光纤电流差动保护光纤通道调试方法及故障处理光纤通道调试方法及故障处理纵联方向/距离保护基本概念基本概念 是以是以判断方向判断方向为基础的纵联保护，通过为基础的纵联保护，通过命令信号命令信号的的传输，结
4、合传输，结合两侧信息两侧信息进行逻辑判断，实现进行逻辑判断，实现全线速动全线速动。方向元件是基础方向元件是基础传输命令是手段传输命令是手段逻辑判断是方法逻辑判断是方法全线速动是目的全线速动是目的纵联方向/距离保护方向元件方向元件变化量方向：以变化量方向元件作为方向判断元件变化量方向：以变化量方向元件作为方向判断元件方向阻抗：以方向阻抗作为方向判断元件方向阻抗：以方向阻抗作为方向判断元件零序功率方向：以零序功率方向作为方向判断元件零序功率方向：以零序功率方向作为方向判断元件传输命令传输命令模拟方式：通过高频或载波方式传输模拟信号，模拟方式：通过高频或载波方式传输模拟信号，数字方式：通过光纤或微波
5、传输数字信号数字方式：通过光纤或微波传输数字信号逻辑判断逻辑判断闭锁式：没有收到闭锁信号，本侧满足条件就跳闸闭锁式：没有收到闭锁信号，本侧满足条件就跳闸允许式：本侧满足条件后，还需要接收到对侧的允允许式：本侧满足条件后，还需要接收到对侧的允许信号才能跳闸许信号才能跳闸纵联方向/距离保护实现全线速动的条件实现全线速动的条件反方向元件不动作，正方向元件动作反方向元件不动作，正方向元件动作对侧允许本侧跳闸的信号（收信或停信）对侧允许本侧跳闸的信号（收信或停信）以允许式为例：以允许式为例：本侧反方向元件不动作，正方向元件动作，接收到本侧反方向元件不动作，正方向元件动作，接收到对侧的允许信号，延时对侧的
6、允许信号，延时8ms跳闸跳闸纵联方向/距离保护发信的条件（以允许式为例）发信的条件（以允许式为例）正常运行时正常运行时保护起动，距离正方向保护起动，距离正方向保护起动，零序正方向保护起动，零序正方向特殊工况下特殊工况下本保护动作本保护动作 单跳展宽单跳展宽100ms，三跳一直发，三跳一直发其他保护动作其他保护动作 展宽展宽150ms跳闸位置跳闸位置 三相位置发信三相位置发信纵联方向/距离保护弱馈逻辑弱馈逻辑反方向不动，正方向动作，发信反方向不动，正方向动作，发信反方向不动，正方向不动，低电压反方向不动，正方向不动，低电压+收信，发信收信，发信反方向不动，正方向不动，低电压反方向不动，正方向不动
7、低电压+收信收信+起动，起动，跳闸跳闸纵联方向/距离保护功率倒方向逻辑功率倒方向逻辑若起动后连续若起动后连续40ms没有收到对侧的允许信号，保护再次动没有收到对侧的允许信号，保护再次动作时需要延时作时需要延时20ms才能动作。防止线路山发生功率倒方向才能动作。防止线路山发生功率倒方向时，纵联保护误动。时，纵联保护误动。影响功率倒方向时误动的因素影响功率倒方向时误动的因素通道延时通道延时规程要求不大于规程要求不大于15ms传输线路纵联保护信息的模拟式通道传输时间，对允传输线路纵联保护信息的模拟式通道传输时间，对允许式应不大于许式应不大于15ms；对采用专用信号传输设备的闭；对采用专用信号传输设
8、备的闭锁式应不大于锁式应不大于5ms；通道展宽时间通道展宽时间要求不能有展宽要求不能有展宽信息传输接收装置在对侧发信信号消失后收信输出的信息传输接收装置在对侧发信信号消失后收信输出的返回时间应不大于通道传输时间返回时间应不大于通道传输时间 纵联方向/距离保护允许式逻辑图允许式逻辑图纵联保护原理与通道调试纵联保护的基本原理纵联保护的基本原理纵联方向纵联方向/距离保护距离保护光纤电流差动保护光纤电流差动保护光纤通道调试方法及故障处理光纤通道调试方法及故障处理光纤电流差动保护基本概念基本概念 是以是以光纤光纤为介质，传输为介质，传输电流量电流量信息，完成信息，完成差动保护差动保护功能，实现功能，实现
9、全线速动全线速动。光纤是物理通道光纤是物理通道传输的是电流量信息传输的是电流量信息完成了差动保护功能完成了差动保护功能实现了全线速动实现了全线速动 一、一、光纤电流差动保护光纤电流差动保护 1.1.保护用光纤通道的构成和接口保护用光纤通道的构成和接口 2.2.实现差动保护的几个关键问题实现差动保护的几个关键问题 3.3.分相电流差动保护分相电流差动保护 二、二、光纤电流差动保护对通道的要求光纤电流差动保护对通道的要求 三、三、需要注意的一些问题需要注意的一些问题光纤电流差动保护保护用光纤通道的构成一、一、保护用光纤通道的连接形式保护用光纤通道的连接形式二、二、保护与通道的接口保护与通道的接口三
10、三、2M2M速率与速率与64K64K速率的区别速率的区别保护用光纤通道的构成一、一、保护用光纤通道的连接形式保护用光纤通道的连接形式 保护用光纤通道按连接形式可分为保护用光纤通道按连接形式可分为专用通道专用通道和和复用通道复用通道，专用通道专用通道指光纤保护装置单独占用光指光纤保护装置单独占用光缆的两根纤芯，而缆的两根纤芯，而复用通道复用通道指保护信息按指保护信息按G.703G.703同同向接口形式，以向接口形式，以64Kbit/s64Kbit/s的速率复接到的速率复接到PCMPCM交换机，交换机，和其它信息复用和其它信息复用后一起传输，或单独以后一起传输，或单独以2M/s2M/s的速的速率
11、复接到率复接到SDHSDH的的E1E1口，传送保护数据。口，传送保护数据。专用光纤的连接形式专用光纤的连接形式RCS-931RCS-931保护机房保护机房光缆光缆的一根纤芯复接复接PCMPCM机的连接方式机的连接方式RCS-931MUX-64BPCM交换机RCS-931MUX-64BPCM交换机保护机房通信机房通信机房保护机房SDH网保护用光纤通道的构成二、保护与通道的接口二、保护与通道的接口 专用通道：专用通道：保护的尾纤与光缆的保护专用保护的尾纤与光缆的保护专用芯直接融接或通过光纤分配屏连接（芯直接融接或通过光纤分配屏连接（方便旁代方便旁代线路线路）。）。复用通道：复用通道：保护的尾纤直接
12、与各种接口装保护的尾纤直接与各种接口装置连接，通过接口装置转换为电信号与置连接，通过接口装置转换为电信号与PCMPCM机机或或E1E1接口连接，与接口连接，与PCMPCM连接使用屏蔽双绞线，连接使用屏蔽双绞线，与与E1E1接口采用同轴电缆连接。接口采用同轴电缆连接。各种接口设备常用的接口设备有：常用的接口设备有：MUX-64BMUX-64B：用于用于64Kbit/S64Kbit/S传输速率的光纤差动保传输速率的光纤差动保护装置与护装置与PCMPCM机复接机复接 MUX-2MMUX-2M：用于用于2Mbit/S2Mbit/S传输速率的光纤差动保护传输速率的光纤差动保护装置与装置与SDHSDH设备
13、的设备的E1E1接口复接接口复接 FOX40F/FOX41A FOX40F/FOX41A：用于纵联距离或方向保护设用于纵联距离或方向保护设备利用光纤通道传输信号，还能与以上两种设备备利用光纤通道传输信号，还能与以上两种设备与通讯设备实现复接与通讯设备实现复接RCS-901FOX-40FFOX-40FRCS-901 保护机房保护机房MUX-64BPCM交换机RCS-901FOX-40FMUX-64BPCM交换机RCS-901FOX-40F保护机房通信机房保护用光纤通道的构成三、三、2M2M速率与速率与64K64K速率的区别速率的区别 1.2M1.2M速率省去两侧速率省去两侧PCMPCM交换机设备
14、通信链路上减少了交换机设备，通信链路上减少了中间环节，减少了传输时延。中间环节，减少了传输时延。2.2M.2M速率增加了传输带宽，可以传输更多保护信息。速率增加了传输带宽，可以传输更多保护信息。同后备保护一样，差动保护也采用同后备保护一样，差动保护也采用2424点计算，动作速点计算，动作速度快且安全稳定度快且安全稳定由于在传输采样值的同时也传输了相量值，通道误码由于在传输采样值的同时也传输了相量值，通道误码时稳态量差动不受数据窗的影响，动作速度几乎不受时稳态量差动不受数据窗的影响，动作速度几乎不受影响影响2M速率与64K速率的区别功率功率谱密度功率功率谱密度带宽，带宽越宽，噪声功率带宽，带宽
15、越宽，噪声功率越大，越大，2M2M速率接收灵敏度较低，因此传输距离较速率接收灵敏度较低，因此传输距离较短短2M速率与64K速率的区别2M2M速率现有产品：速率现有产品：后缀带有后缀带有M M的的931931系列均为系列均为2M2M速率，后缀带有速率，后缀带有F F的为的为902902系列中采用光纤传输信号的型号。如：系列中采用光纤传输信号的型号。如：RCS-931XM,RCS-943XM,RCS-953XM,RCS-931XM,RCS-943XM,RCS-953XM,RCS-901F,RCS-902F,RCS-901F,RCS-902F,FOX-41A,MUX-2MFOX-41A,MUX-2M
16、实现差动保护的几个关键问题1 1、码型变换码型变换2 2、通讯系统的时钟问题、通讯系统的时钟问题3 3、通道延时的测量、通道延时的测量4 4、数据的同步、数据的同步G.703 码型变换第一步 一个64kbit/s周期分成四个单位间隔第二步 二进制的“1”被编成四个比特的码组：1100第三步 二进制的“0”被编成四个比特的码组：1010第四步 通过交替变换相邻码组的极性，把二进制信号转换成三电平信号第五步 每第八组破坏了码组的极性交替。破坏的组对八比特组的最后一比特进行标志代码变换规则第一步第一步 一个一个64kbit/s64kbit/s周期分成四个单位间隔周期分成四个单位间隔第二步第二步 二进
17、制的二进制的“1 1”被编成四个比特的码组：被编成四个比特的码组：11001100第三步第三步 二进制的二进制的“0 0”被编成四个比特的码组：被编成四个比特的码组：10101010第四步第四步 通过交替变换相邻码组的极性，把二进制通过交替变换相邻码组的极性，把二进制信号转换成三电平信号信号转换成三电平信号第五步第五步 每第八组破坏了码组的极性交替。破坏的每第八组破坏了码组的极性交替。破坏的组对八比特组的最后一比特进行标志组对八比特组的最后一比特进行标志通信接口的功能框图通信接口的功能框图“码型变换”模块完成码型变换的13步通讯系统的时钟问题误码与滑码误码与滑码 准确、迅速、不失真地传输信号是
18、继电保护准确、迅速、不失真地传输信号是继电保护装置对通讯系统的最高要求，除误码率水平要保装置对通讯系统的最高要求，除误码率水平要保持在一个适当的水平外，对通讯系统的时钟也要持在一个适当的水平外，对通讯系统的时钟也要有合理的设计，这样才能避免滑码的产生。有合理的设计，这样才能避免滑码的产生。滑码实际上是发送时钟与接收时钟不同步产滑码实际上是发送时钟与接收时钟不同步产生的。生的。通讯系统的时钟问题滑码产生的示意图如左图通讯系统的时钟问题数字通讯系统理想的工作方式主机从机tmr tmstsstsr通道延时采样同步 电流差动保护在算法上要求参加比较的各端电电流差动保护在算法上要求参加比较的各端电流量必
19、须同步采样或采样同步化处理得到，这是流量必须同步采样或采样同步化处理得到，这是实现差动保护的关键所在。目前常见的同步方法实现差动保护的关键所在。目前常见的同步方法主要有三类：主要有三类：1.1.基于数据通道的同步方法基于数据通道的同步方法 2.2.基于参考向量的同步方法基于参考向量的同步方法 3.3.基于基于GPSGPS的同步方法的同步方法采样同步基于数据通道的同步方法主要有：基于数据通道的同步方法主要有：1.1.采样时刻调整法采样时刻调整法 2.2.采样数据修正法采样数据修正法 3.3.时钟校正法时钟校正法其共同特点是均假定两个方向通道传输延时相其共同特点是均假定两个方向通道传输延时相等，若
20、接收与发送的路由不同或通道切换造成两等，若接收与发送的路由不同或通道切换造成两个方向通道传输延时不相等时，均会导致保护测个方向通道传输延时不相等时，均会导致保护测量的延时与实际不符，影响差动保护的正确动作。量的延时与实际不符，影响差动保护的正确动作。从机采样时刻调整从机采样时刻调整主机从机采样同步采样同步特点通道双向延时相等是采样同步的前提；通道双向延时相等是采样同步的前提；一侧一侧“主机方式主机方式”为为1 1，另一侧必须为，另一侧必须为0 0，且，且“主机方式主机方式”设置同系统方式无关；设置同系统方式无关；两侧装置采样同步与外接电气量无关，只要两侧装置通两侧装置采样同步与外接电气量无关，
21、只要两侧装置通信正常，即能信正常，即能 保证采样同步；保证采样同步；只有在装置上电或失步后，才需要测通道延时，测定延只有在装置上电或失步后，才需要测通道延时，测定延时后，装置不再需要传输时间信息；时后，装置不再需要传输时间信息；从机时刻调整采样间隔，保证两侧装置采样时刻在允许从机时刻调整采样间隔，保证两侧装置采样时刻在允许的误差范围内；装置实时监测采样时刻误差，若超出范的误差范围内；装置实时监测采样时刻误差，若超出范围，需退出差动保护，重新进行同步过程。围，需退出差动保护，重新进行同步过程。分相电流差动保护一、分相电流差动继电器一、分相电流差动继电器 1.1.工频变化量差动继电器工频变化量差动
22、继电器 2.2.稳态量差动继电器稳态量差动继电器 3.3.零序差动继电器零序差动继电器二、二、差动投入条件差动投入条件三、三、电容电流补偿电容电流补偿四、四、开关量的传送开关量的传送五、五、差动保护的特点差动保护的特点新老差动保护的不同工频变化量差动继电器稳态差动段稳态差动段零序差动差动投入条件差动投入条件对侧差动允许信号对侧差动允许信号 电流差动保护必须收到对侧的差动允许信号才电流差动保护必须收到对侧的差动允许信号才能动作，这是防止能动作，这是防止TATA断线的措施。断线的措施。TATA断线时，断断线时，断线侧的起动元件和差动继电器可能动作，但对侧线侧的起动元件和差动继电器可能动作，但对侧的
23、起动元件不会动作，不会向本侧发差动允许信的起动元件不会动作，不会向本侧发差动允许信号，从而保证纵联差动保护不会误动。号，从而保证纵联差动保护不会误动。差动投入条件什么情况下发对侧差动允许信号？什么情况下发对侧差动允许信号？1.1.装置起动且有差流装置起动且有差流 2.2.有有TWJTWJ开入且有差流开入且有差流 3.3.低电压且有差流（不能有低电压且有差流（不能有PTDXPTDX）电容电流补偿 电容电流补偿主要应用于零序差动继电器，电容电流补偿主要应用于零序差动继电器，有电容电流补偿可以提高经大过渡电阻故障时有电容电流补偿可以提高经大过渡电阻故障时保护的灵敏度。保护的灵敏度。电容电流补偿由下式
24、计算得到：电容电流补偿由下式计算得到：电容电流补偿条件“容抗整定和实际系统不相符合容抗整定和实际系统不相符合”判据：判据：其中Icd为正常情况下的实测差流，即实际的电容电流；1.实测电容电流和经XC1计算得到的电容电流具有可比性（至少有一个0.1In），并且较大的0.75倍较小值，可认为“容抗整定和实际系统不相符合”。2.当实测电容电流和经XC1计算得到的电容电流都小于0.1In时，认为两者不具备可比性，不再判别容抗整定是否同实际系统相符。电容电流补偿条件投入电容电流补偿的必要条件为：“容抗整定和实际系统相符合容抗整定和实际系统相符合”。开关量的传送远跳、远传远跳、远传1 1、远传、远传2 2
25、保护装置采样得到远跳开入为高电平时，经过专门的互补保护装置采样得到远跳开入为高电平时，经过专门的互补校验处理，作为开关量，连同电流采样数据及校验处理，作为开关量，连同电流采样数据及CRCCRC校验码校验码等，打包为完整的一帧信息，通过数字通道，传送给对侧等，打包为完整的一帧信息，通过数字通道，传送给对侧保护装置。对侧装置每收到一帧信息，都要进行保护装置。对侧装置每收到一帧信息，都要进行CRCCRC校验，校验，经过经过CRCCRC校验后再单独对开关量进行互补校验。只有通过校验后再单独对开关量进行互补校验。只有通过上述校验后，并且经过连续三次确认后，才认为收到的远上述校验后，并且经过连续三次确认后
26、才认为收到的远跳信号是可靠的。收到经校验确认的远跳信号后，若整定跳信号是可靠的。收到经校验确认的远跳信号后，若整定控制字控制字“远跳受起动远跳受起动控制控制”整定为整定为“0 0”，则无条件置三，则无条件置三跳出口跳出口，起动，起动A A、B B、C C三相出口跳闸继电器，同时闭锁重三相出口跳闸继电器，同时闭锁重合闸；合闸；若整定为若整定为“1 1”，则需本装置起动才出口。，则需本装置起动才出口。远跳、远传1、远传2差动保护特点差动保护特点差动保护采用两侧差动继电器交换允许信号的差动保护采用两侧差动继电器交换允许信号的方式，安全性高。方式，安全性高。装置异常或装置异常或TATA断线，本侧的断
27、线，本侧的起动元件和差动继电器可能动作，但对侧不会起动元件和差动继电器可能动作，但对侧不会向本侧发允许信号，从而保证差动保护不会误向本侧发允许信号，从而保证差动保护不会误动动变化量差动继电器，变化量差动继电器，由于只反映故障分量，不反映由于只反映故障分量，不反映负荷电流，因此负荷电流，因此灵敏度高，动作速度快。灵敏度高，动作速度快。零差保护引入了低制动系数、经电容电流补偿的稳零差保护引入了低制动系数、经电容电流补偿的稳态相差动选相元件，灵敏度高，在长线经高阻接地态相差动选相元件，灵敏度高，在长线经高阻接地时也能选相跳闸；时也能选相跳闸；所有差动继电器的制动系数均为所有差动继电器的制动系数均为0
28、750.75，并采用了浮，并采用了浮动的制动门槛，抗动的制动门槛，抗TATA饱和能力强饱和能力强差动保护特点差动保护特点装置采用了经差流开放的电压起动元件，装置采用了经差流开放的电压起动元件，负荷侧负荷侧装置能正常起动装置能正常起动差动保护能自动适应系统运行方式的改变差动保护能自动适应系统运行方式的改变装置能装置能实测电容电流实测电容电流，根据差动电流验证线路容，根据差动电流验证线路容抗整定是否合理抗整定是否合理差动保护特点差动保护特点综上所说，综上所说，RCS-931RCS-931分相电流差动保护具有灵分相电流差动保护具有灵敏度高、动作速度快、安全可靠，不受系统运敏度高、动作速度快、安全可
29、靠，不受系统运行方式影响等特点。行方式影响等特点。差动保护特点差动保护特点差动保护系列目前的差动保护系列目前的差动保护系列原来大量使用的原来大量使用的1.XX版本的保护版本的保护目前逐步使用的目前逐步使用的3.XX版本的保护版本的保护增加纵联码功能增加纵联码功能少量使用的少量使用的4.XX版本的保护（主要是版本的保护（主要是RCS-931DSMM）采用最新优化的差动算法采用最新优化的差动算法差动保护系列最新的最新的4.00版本与老的差动保护的区别版本与老的差动保护的区别采用暂态电容电流补偿方案（具体说明见后）。将采用暂态电容电流补偿方案（具体说明见后）。将原来的定值项原来的定值项“差动电流高定
30、值差动电流高定值”，“差动电流低差动电流低定值定值”取消，增加取消，增加“差动电流起动值差动电流起动值”、“本侧电本侧电抗器阻抗抗器阻抗”、“对侧电抗器阻抗对侧电抗器阻抗”、“对侧电抗器对侧电抗器阻抗阻抗”、“对侧小电抗阻抗对侧小电抗阻抗”定值项定值项,增加增加“投电投电容电流补偿容电流补偿”控制字，可以大大提高差动保护的灵控制字，可以大大提高差动保护的灵敏度，参数设置更加合理。敏度，参数设置更加合理。装置参数中增加装置参数中增加“通讯传动投入通讯传动投入”项，便于现场通项，便于现场通信功能的调试信功能的调试更加详细的通道状态参数显示，每天形成通道参数更加详细的通道状态参数显示，每天形成通道参
31、数变化的统计报告，便于监视通道的运行情况变化的统计报告，便于监视通道的运行情况光纤电流差动保护对通道的要求通讯通道在收发两个方向上的传输延时应保通讯通道在收发两个方向上的传输延时应保证一样，同时单向通道延时不能超过证一样，同时单向通道延时不能超过15ms15ms。通道经各环节后，保护装置接收到的光信号通道经各环节后，保护装置接收到的光信号要满足保护装置的最低接收灵敏度要满足保护装置的最低接收灵敏度。纵联保护原理与通道调试纵联保护的基本原理纵联保护的基本原理纵联方向纵联方向/距离保护距离保护光纤电流差动保护光纤电流差动保护光纤通道调试方法及故障处理光纤通道调试方法及故障处理光纤通道调试方法及故障
32、处理1 1、调试前注意事项调试前注意事项2 2、通道状态的查看、通道状态的查看3 3、如何检查通道是否良好、如何检查通道是否良好4 4、保护定值的整定与容抗的整定、保护定值的整定与容抗的整定5 5、接口设备的注意事项、接口设备的注意事项6 6、调试过程中的几个特殊问题、调试过程中的几个特殊问题7 7、运行中的注意事项、运行中的注意事项调试前注意事项CPU插件的改进插件的改进以前的以前的CPU板分为板分为64K和和2M两种两种目前的目前的CPU板通过跳线进行速率选择板通过跳线进行速率选择以前的以前的CPU板发光二极管直接焊接于板发光二极管直接焊接于CPU板板目前的目前的CPU板发光二极管通过法兰
33、盘连接出来板发光二极管通过法兰盘连接出来调试前注意事项插拔尾纤注意事项插拔尾纤注意事项内部法兰盘是否连接可靠内部法兰盘是否连接可靠单模尾纤单模尾纤SC头上的定位插销是否与法兰盘的缺口头上的定位插销是否与法兰盘的缺口对准对准尾纤的盘绕必须有一定的盘绕半径，不要走压线槽，尾纤的盘绕必须有一定的盘绕半径，不要走压线槽，也不要因为美观使用扎带进行固定也不要因为美观使用扎带进行固定调试前注意事项老的CPU插件调试前注意事项新的CPU插件调试前注意事项光功率的相关注意事项光功率的相关注意事项装置的接收光功率不能太低，也不能太高装置的接收光功率不能太低，也不能太高一般来说：接收光功率必须在最小接收灵敏度一般
34、来说：接收光功率必须在最小接收灵敏度上再增加上再增加3-6db的裕度的裕度接收光功率不能大于接收光功率不能大于CPU板的饱和光功率，目板的饱和光功率，目前的硬件条件下，最好不要大于前的硬件条件下，最好不要大于-12dbm，如果，如果确实偏大，可以在尾纤上接入衰耗解决确实偏大，可以在尾纤上接入衰耗解决光纤通道调试方法及故障处理1 1、调试前注意事项调试前注意事项2 2、通道状态的查看、通道状态的查看3 3、如何检查通道是否良好、如何检查通道是否良好4 4、保护定值的整定与容抗的整定、保护定值的整定与容抗的整定5 5、接口设备的注意事项、接口设备的注意事项6 6、调试过程中的几个特殊问题、调试过程
35、中的几个特殊问题7 7、运行中的注意事项、运行中的注意事项通道状态的检查通道延时通道延时失步次数失步次数 误码总数误码总数 报文异常数报文异常数报文间超时报文间超时通道状态的监视有以下几个方面：主菜单中的保护状态中的通道状态菜单中有以上信息的显示主机从机tmr tmstsstsr通道延时满足数据窗后，进而同步状态；满足数据窗后，进而同步状态；通道中断等原因、导致两侧采样失步（通道中断等原因、导致两侧采样失步（Ts超出范围），装置统计超出范围），装置统计的的“失步次数失步次数”1主机从机失步次数误码、报文异常数7E同步信息同步信息iaibicKgl1Kgl2Crc167E 报文报文 报文报文 报
36、文报文 报文报文由于数据流的比特位在传输过程中发送错误 导致Crc16校验出错，”误码总数”1;导致同步字节“7E”出错，“报文异常数”1；报文间超时报文报文空闲空闲报文报文空闲空闲报文报文报文报文空闲空闲dt1dt2dtn同步时前后两报文间的时间间隔dtn应保持恒定，若dtn门槛，“报文间超时”1通道状态的检查新老程序的通道状态参数对比新老程序的通道状态参数对比老程序老程序新程序新程序主从机状态主从机状态对侧识别码对侧识别码通道延时通道延时通道延时通道延时失步次数失步次数误帧总数误帧总数误码总数误码总数丢帧总数丢帧总数报文异常数报文异常数报文异常数报文异常数报文间超时报文间超时对侧异常数对侧
37、异常数严重误帧秒严重误帧秒失步次数失步次数通道状态的检查通道状态的统计通道状态的统计主画面通过复归按钮切换会有通道状态的显示主画面通过复归按钮切换会有通道状态的显示每天每天9：00进行统计一天的数据增加情况，且能够进行统计一天的数据增加情况，且能够打印出统计报告打印出统计报告光纤通道调试方法及故障处理1 1、调试前注意事项调试前注意事项2 2、通道状态的查看、通道状态的查看3 3、如何检查通道是否良好、如何检查通道是否良好4 4、保护定值的整定与容抗的整定、保护定值的整定与容抗的整定5 5、接口设备的注意事项、接口设备的注意事项6 6、调试过程中的几个特殊问题、调试过程中的几个特殊问题7 7、
38、运行中的注意事项、运行中的注意事项检查通道是否良好接地注意点接地注意点必须使用屏蔽双绞线，两端屏蔽层均要接地必须使用屏蔽双绞线，两端屏蔽层均要接地同轴电缆必须保证电缆头制作良好同轴电缆必须保证电缆头制作良好MUX-64C、MUX-2MC接口装置的外壳地必须良好接口装置的外壳地必须良好接入接地铜牌接入接地铜牌MUX-64C、MUX-2MC接口装置的电源地必须良好接口装置的电源地必须良好接入接地铜牌接入接地铜牌接地铜牌必须接入电缆沟中的等电位接地铜牌，确接地铜牌必须接入电缆沟中的等电位接地铜牌，确保此接地铜牌良好接入主地网保此接地铜牌良好接入主地网同轴电缆的长度必须控制在一定范围内，不能超过同轴电
39、缆的长度必须控制在一定范围内，不能超过50m检查通道是否良好一、一、与通道相关的三个控制字与通道相关的三个控制字 主机方式：指装置运行在主机还是从机方式，主机方式：指装置运行在主机还是从机方式，两侧保护装置必须一侧为主机，另一侧为从机。两侧保护装置必须一侧为主机，另一侧为从机。专用光纤：采用专用光纤时，置专用光纤：采用专用光纤时，置1 1，与，与PCMPCM复接复接时置时置0 0。通道自环：通道自环试验时置通道自环：通道自环试验时置1 1，正常运行时置，正常运行时置0 0。检查通道是否良好二、二、测试光功率及自环试验测试光功率及自环试验 第一步：检查保护装置发出的光功率电平是否满足要第一步：检
40、查保护装置发出的光功率电平是否满足要求，一般应该在求，一般应该在-16dbm-16dbm左右，若采用专用光纤且线路比较左右，若采用专用光纤且线路比较长导致对侧接收光功率不满足接收灵敏度要求时，可以通长导致对侧接收光功率不满足接收灵敏度要求时，可以通过跳线增加保护装置的发送功率。过跳线增加保护装置的发送功率。第二步：检查保护接收的光功率是否满足要求，一般第二步：检查保护接收的光功率是否满足要求，一般应在应在40dbm40dbm以上，若不满足应检查光纤是否均连接好，以上，若不满足应检查光纤是否均连接好，光纤头是否清洁，光纤的衰耗是否与实际线路长度相符光纤头是否清洁，光纤的衰耗是否与实际线路长度相符
41、尾纤的衰耗是很小的）（尾纤的衰耗是很小的）检查通道是否良好二、二、测试光功率及自环试验测试光功率及自环试验 第三步：将保护装置自环，若复用则在接口设第三步：将保护装置自环，若复用则在接口设备的电接口处自环，将备的电接口处自环，将“专用光纤专用光纤”、“通道自通道自环试验环试验”控制字置控制字置1 1，经一段时间观察，保护不能，经一段时间观察，保护不能报通道异常告警信号，同时通道状态中的各个状报通道异常告警信号，同时通道状态中的各个状态计数器均不能增加。态计数器均不能增加。第四步：利用误码仪测试复用的通讯通道是否第四步：利用误码仪测试复用的通讯通道是否良好。良好。检查通道是否良好二、二、测试光
42、功率及自环试验测试光功率及自环试验 第五步：将远端保护装置的尾纤通过珐琅盘自环，第五步：将远端保护装置的尾纤通过珐琅盘自环，若复用则在远端接口设备的电接口处自环，将若复用则在远端接口设备的电接口处自环，将“专用光纤专用光纤”控制字置控制字置0 0、“通道自环试验通道自环试验”控制字置控制字置1 1，经一段时间，经一段时间观察，保护不能报通道异常告警信号，同时通道状态中的观察，保护不能报通道异常告警信号，同时通道状态中的各个状态计数器可能偶尔会增加。各个状态计数器可能偶尔会增加。第六步：恢复正常运行时的定值，同时将通道恢复第六步：恢复正常运行时的定值，同时将通道恢复正常运行时的连接，投入差动压板
43、保护装置应该通道异正常运行时的连接，投入差动压板，保护装置应该通道异常灯不亮，无通道异常信号。通道状态中的各个状态计数常灯不亮，无通道异常信号。通道状态中的各个状态计数器可能偶尔会增加。器可能偶尔会增加。光纤通道调试方法及故障处理1 1、调试前注意事项调试前注意事项2 2、通道状态的查看、通道状态的查看3 3、如何检查通道是否良好如何检查通道是否良好4 4、保护定值的整定与容抗的整定、保护定值的整定与容抗的整定5 5、接口设备的注意事项、接口设备的注意事项6 6、调试过程中的几个特殊问题、调试过程中的几个特殊问题7 7、运行中的注意事项、运行中的注意事项保护定值的整定与容抗的整定与差动相关的
44、几个定值：与差动相关的几个定值：TATA变比系数：按电流一次额定值大的一侧整定变比系数：按电流一次额定值大的一侧整定为为1 1，小的一侧整定为本侧电流一次额定值与对侧，小的一侧整定为本侧电流一次额定值与对侧电流一次额定值的比值，与二次额定值没有关系。电流一次额定值的比值，与二次额定值没有关系。差动电流高定值：按不小于差动电流高定值：按不小于4 4倍额定电容电流倍额定电容电流整定，一般不小于整定，一般不小于0.2In0.2In。保护定值的整定与容抗的整定与差动相关的几个定值：与差动相关的几个定值：差动电流低定值：按不小于差动电流低定值：按不小于1.51.5倍额定电容电倍额定电容电流整定，一般不小
45、于流整定，一般不小于0.1In 0.1In，要考虑大于最大可，要考虑大于最大可能过渡电阻情况下的短路电流。能过渡电阻情况下的短路电流。TATA断线差流定值：当断线差流定值：当TATA断线不闭锁差动时，差断线不闭锁差动时，差动保护的动作值。动保护的动作值。保护定值的整定与容抗的整定与差动相关的几个定值：与差动相关的几个定值：线路正序容抗、线路零序容抗：按实测值整定，线路正序容抗、线路零序容抗：按实测值整定，没有实测值也可以按估算值整定，这个定值与差没有实测值也可以按估算值整定，这个定值与差动保护的门槛有关，也与动保护的门槛有关，也与“容抗整定出错容抗整定出错”异常异常信号有关。信号有关。当实测的
46、电容电流与通过零序正序容抗计算出当实测的电容电流与通过零序正序容抗计算出的电容电容相差比较大时，装置报的电容电容相差比较大时，装置报“容抗整定出容抗整定出错错”异常信号异常信号光纤通道调试方法及故障处理1 1、调试前注意事项调试前注意事项2 2、通道状态的查看、通道状态的查看3 3、如何检查通道是否良好、如何检查通道是否良好4 4、保护定值的整定与容抗的整定、保护定值的整定与容抗的整定5 5、接口设备的注意事项、接口设备的注意事项6 6、调试过程中的几个特殊问题、调试过程中的几个特殊问题7 7、运行中的注意事项、运行中的注意事项接口设备的注意事项FOXFOX仅有一个仅有一个OPT/PCMOPT
47、/PCM跳线，以选择专用光纤跳线，以选择专用光纤/复用复用通道传输方式通道传输方式MUXMUX无跳线无跳线FOX的工作原理光耦开入光耦开入CPUCPU控制数据采集、处理、输出控制数据采集、处理、输出串行控制器完成数据的收、发串行控制器完成数据的收、发FPGAFPGA完成光纤信道编解码完成光纤信道编解码光端机完成光光端机完成光/电转换电转换继电器节点输出继电器节点输出MUX的工作原理光端机完成光纤信号的收发光端机完成光纤信号的收发CPLDCPLD完成完成G.703G.703编码码型变换的第编码码型变换的第4 4、5 5步步专用接口芯片完成电平转换，复接到专用接口芯片完成电平转换，复接到PCMPC
48、M的的G.703G.703的同向接口卡上的同向接口卡上光纤通道调试方法及故障处理1 1、调试前注意事项调试前注意事项2 2、通道状态的查看、通道状态的查看3 3、如何检查通道是否良好、如何检查通道是否良好4 4、保护定值的整定与容抗的整定、保护定值的整定与容抗的整定5 5、接口设备的注意事项、接口设备的注意事项6 6、调试过程中的几个特殊问题、调试过程中的几个特殊问题7 7、运行中的注意事项、运行中的注意事项调试过程中的几个特殊问题双通道程序与单通道程序的区别双通道程序与单通道程序的区别接口：接口：增加一个压板增加一个压板增加一路光纤收发通道增加一路光纤收发通道定值：定值：增加一个控制字控制通
49、道增加一个控制字控制通道B差动保护的投退：差动保护的投退：“通道通道B差动保护差动保护”增加一个控制字控制增加一个控制字控制B通道的时钟通道的时钟:“通道通道B内部内部时钟时钟”功能：功能：增加两个通道连接错校验功能增加两个通道连接错校验功能调试过程中的几个特殊问题双通道程序与单通道程序的区别双通道程序与单通道程序的区别压板投退的状态对相关告警的影响：压板投退的状态对相关告警的影响：列表说明列表说明“容抗整定出错容抗整定出错”、“长期有差流长期有差流”的报警与的报警与通道压板有关通道压板有关建议在一个通道固定不用时，将内部的控制字建议在一个通道固定不用时，将内部的控制字退出退出同步的差别同步的
50、差别双通道默认以双通道默认以A通道为基础调整同步，一个通道通道为基础调整同步，一个通道同步后自然另一个通道也会判断为同步同步后自然另一个通道也会判断为同步A通道不正常时，切换调整同步的基准为通道不正常时，切换调整同步的基准为B通道通道一个有趣的现象一个有趣的现象调试过程中的几个特殊问题联调试验联调试验对侧电流及差流检查对侧电流及差流检查将两侧保护装置的将两侧保护装置的“TATA变比系数变比系数”定值整定为定值整定为1 1，在，在对侧加入三相对称的电流，大小为对侧加入三相对称的电流，大小为InIn，在本侧保护，在本侧保护状态状态”“DSPDSP采样值采样值”菜单中查看对侧的三相电流、菜单中查看对
