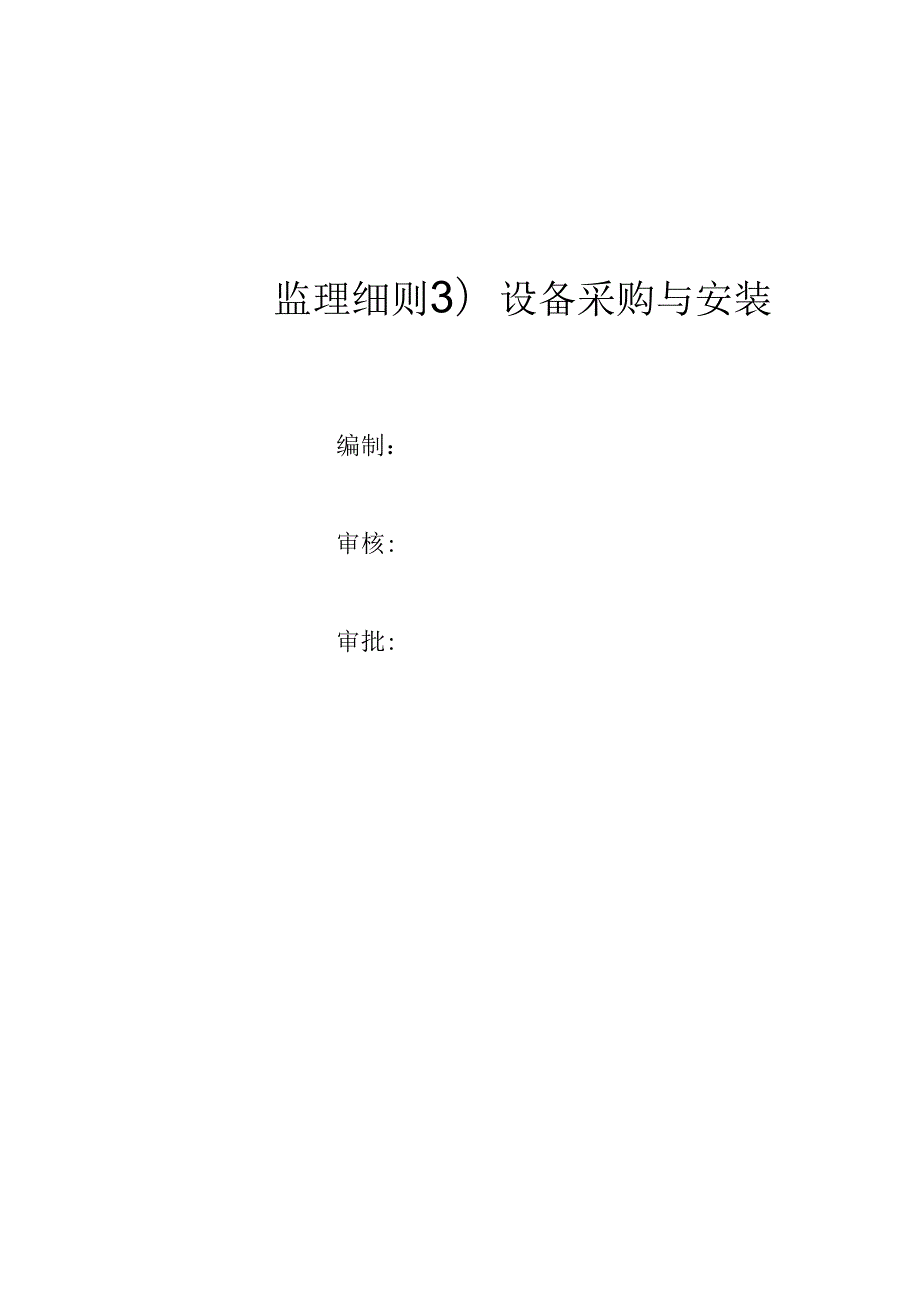

设备采购与安装工程监理实施细则.docx

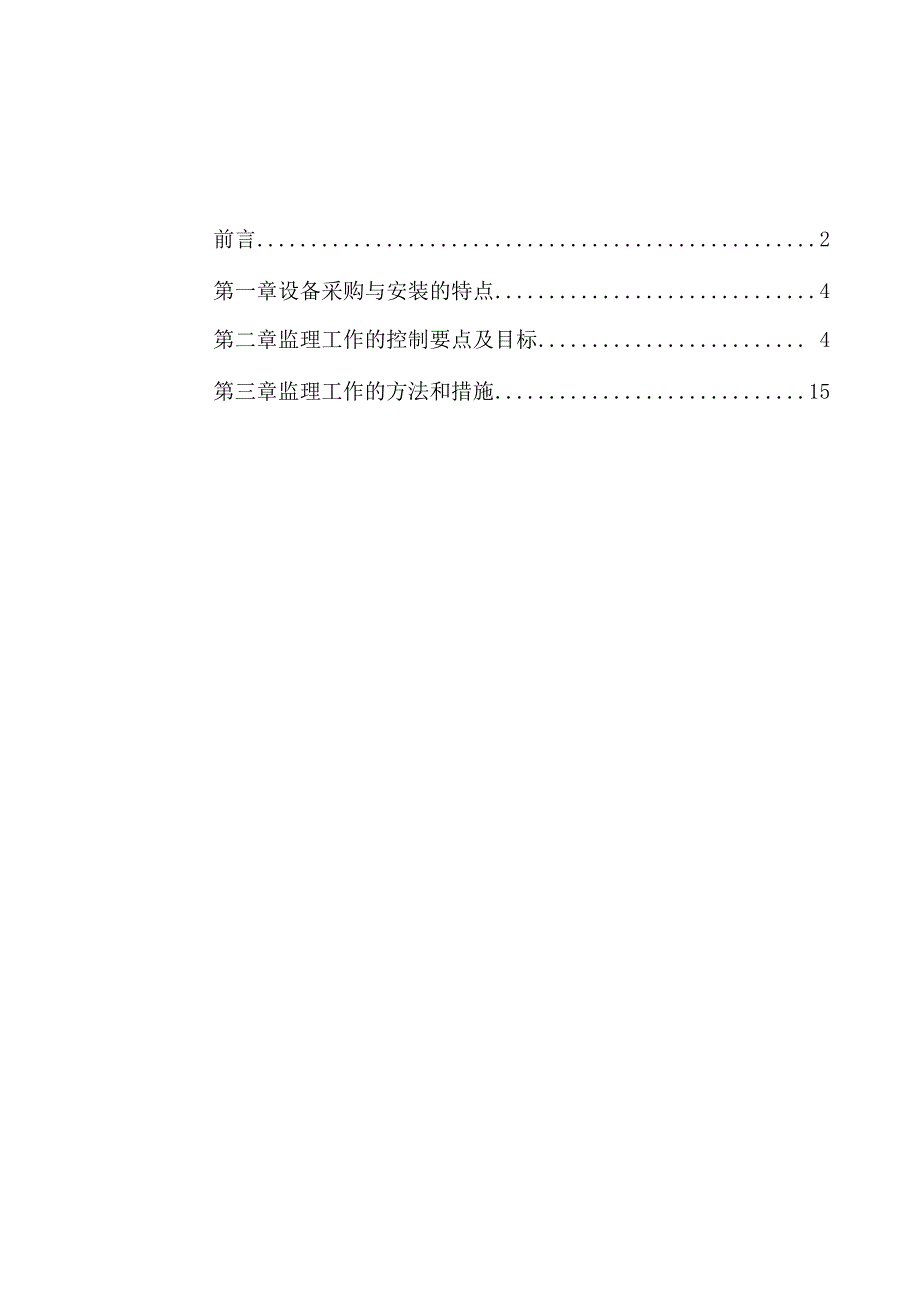

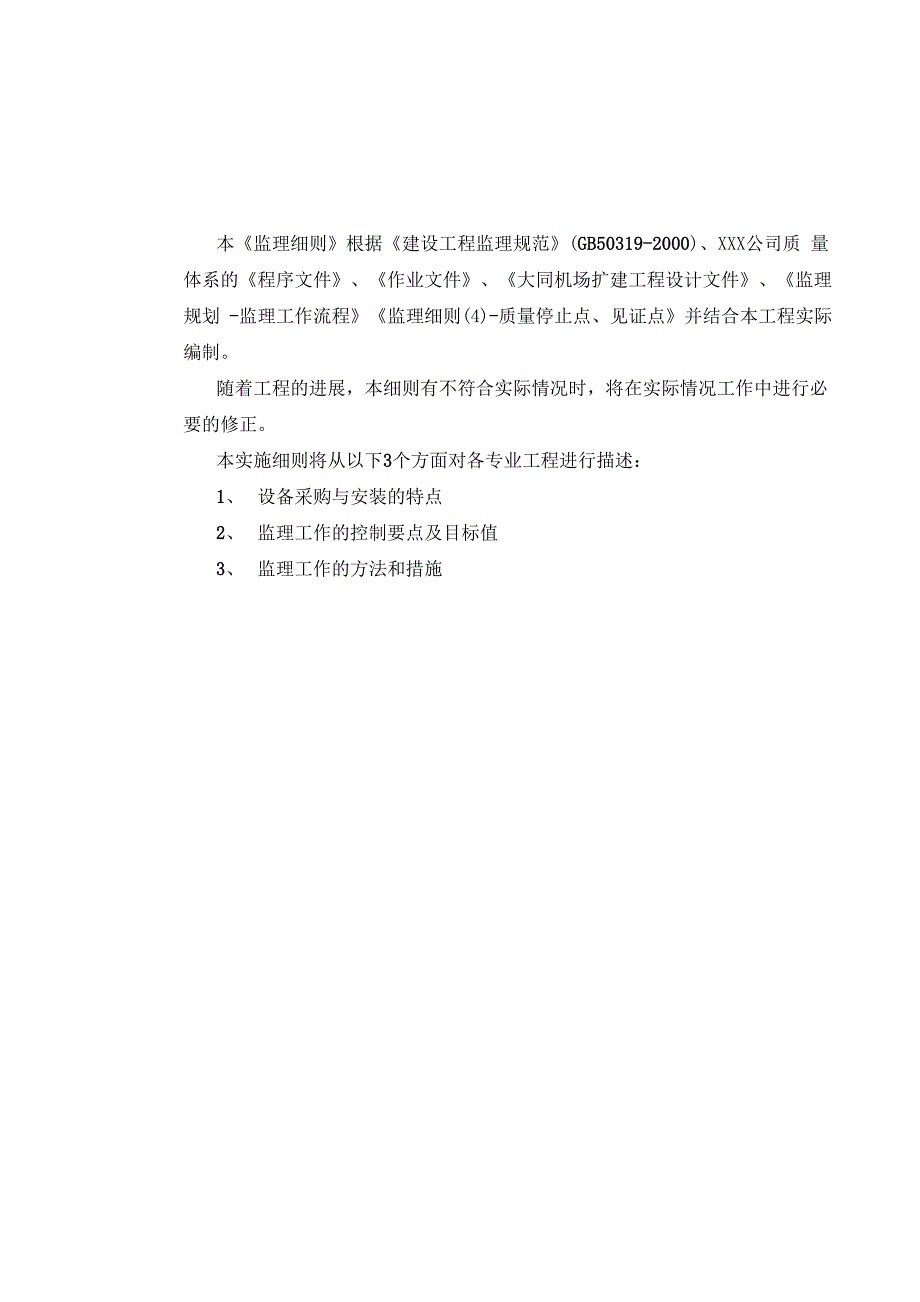

1、监理细则3）设备采购与安装编制：审核:审批:前言2第一章设备采购与安装的特点4第二章监理工作的控制要点及目标 4第三章监理工作的方法和措施15本监理细则根据建设工程监理规范(GB50319-2000)、XXX公司质 量体系的程序文件、作业文件、大同机场扩建工程设计文件、监理规划 -监理工作流程监理细则(4)-质量停止点、见证点并结合本工程实际编制。随着工程的进展，本细则有不符合实际情况时，将在实际情况工作中进行必 要的修正。本实施细则将从以下3个方面对各专业工程进行描述：1、设备采购与安装的特点2、监理工作的控制要点及目标值3、监理工作的方法和措施监理实施细则第_章专业工程的特点本XXX工程助

2、航灯光及导航设施工程中的设备采购与安装涉及材料与设备 种类繁多（详见各承包商“施工组织设计”），专业性极强，对材料和设备的安装 工艺又有各自特点，且各设备又有各自特点。因此，为做好从采购计划和安装施 工等监理工作的顺利进行，专门拟定了本监理实施细则。鉴于机电设备安装（含弱电）工程与场道工程存在的差别，因此，本细则只 就机电设备安装的设备采购与安装进行详细描述。其他场道、助航灯光工程所涉 及的设备和材料等的监理方法将在场道工程监理实施细则中单独进行描述。但 是，涉及工程材料采购计划及实施情况检查的方法等，包括设备、材料采购台帐 等可以参照本细则进行控制、检查。第二章监理工作的控制要点及目标值2.

3、1施工准备阶段监理控制要点督促承包商在施工准备阶段积极按照本次工程的实际情况，尽快拟订采购计 划，并在实际工作进行调整，以保证工程顺利按期完成。在签订设备、材料、成 品、半成品采购合约之前须按照合同要求获得业主的书面认可。提供的设备材料必须符合中华人民共和国国家安全及国家环保标准和该 产品的出厂标准；主要设备和产品的设计和制造应取得IS09000系列或更高质量保证体系 认证；所有设备和备件在制造、供应、安装及调试中将满足本技术标书中所要 求的功能和技术性能指标；提供的设备、材料、成品、半成品必须是全新无变质，表面无划伤、变 形； 所有设备和产品均应取得中国有关主管部门的认证或许可，或归口检测

4、部门的产品质量检测合格证书。境外产品还应通过我国商检部门的商品 检验；所有系统软件均为正版软件，本工程中出现的任何涉及知识产权的纠纷， 均由承包人承担全部责任，并不因此而损害业主利益。主要工作流程如下：设备运至现场及安装机具准备f器具检查f本体及附件安装f接地（按零）支线敷设f进行电气试验f本体密封检查f试运行监理工程师按照上述要求和程序进行逐项核查，并填写记录。2.1.1辅材的进场计划在施工人员进场前进场，按照合同书半月内及工程实际所需选定的辅助材料 的型号、品牌向供货商订货（预先按照合同书内或业主认可的线缆材料品牌、型 号规格）。监理工程师建立材料控制台帐对照检查，确保没有遗漏，交货日期满

5、 足工期要求。在施工人员进场的完成材料交与甲方的审核、检查、审查等工作，经甲方检 验合格后将材料运到施工现场的临时仓库内，做好开工前的准备工作。施工用辅 材包括：各种型号的镀锌管、各种规格的金属线管等辅材。监理工程师根据材料 控制台帐对照核查签认，及时发现、分析问题，查找原因加以消除。设备、材料控制台帐编号:序号设备、材料名称数量订货日期计划到 货日期实际到货 日期数量注：设备、材料可能一次订货，分批到货。2.1.2线缆的进场计划由于现场施工工序采用流水作业的方式进行施工，因此各系统基础工程完工 时间不一致。在各系统线缆铺设时，根据施工现场的实际施工情况分批将各系统 使用的线缆投入施工工地进行

6、布线工程的实施。在基础工程完工前5天左右，对线缆材料到货情况进行检查、审查等工作， 以保证施工工地现场施工工程按照施工进度顺利进行，防止误工现象的发生。督 促承包商及时进场未到材料，要求其采取保证措施，确保能及时到货。具体包括: GB/T 2887-2000电子计算机场地通用规范 GB 9361-1988计算机场地安全要求 GB 50052-1995供配电系统设计规范 GB 50057建筑物防雷设计规范（2000年修订版） GB 50116-1998火灾自动报警系统设计规范 GB 50166-1992火灾自动报警系统施工及验收规范 GB 50174-1993电子计算机机房设计规范 DBJ 01

7、27-1996高级建筑装饰工程质量检验评定标准 安全防范工程技术规范GB50348-20042.1.3设备的进场计划按照管理台帐内设备清单内容对各系统设备到货情况进行检查，及时向业主 递交到货情况报告，包括进度、发生的问题、不利因素、延误及补救建议等内容。 2.2到货阶段2.2.1到货检验当承包商设备到货通知监理部后，监理部将及时派人参加到货检查。按照施 工合同清单（或业主明确的书面变更）所表明的设备的型号、规格及数量进行核 对。一致后，方允许开箱检验。监理工程师的检查结果要填写N2监理工程师现 场检查记录或记录到监理日志中（后同）。主要设备必须提供相关的设备出厂前的测试报告。2.2.2开箱

8、检验主要设备、材料在开箱检验时，应请业主代表参加。发现存在问题时，要请 设备采购单位进行处理。所有对重要硬件设备在安装之前必须经24小时的热机测试，热机过程宜有 监理工程师参加，只有通过测试，才能予以安装。验收不合格的硬件设备，监理 工程师将拒绝签认，并应签发B1监理工程师通知单，书面通知承包商限期更 换不合格的设备。2.2.3开线、剥线、处理屏蔽线（含压线、封热缩管）督促承包商按照以下常规工序要求进行处理：（1）查核线缆、软管及其附件；（2）按要求开线、剥线，开线长度应按要求执行；（3）正确使用各类开线、剥线及专用工具，防止线缆受损；（4）为保护产品及防止线缆铜线的氧化，操作时，必须带工作手

9、套；（5）使用专用工具剥离屏蔽线；（6）采用阻燃压接帽进行压接；（7）对裸露部分的屏蔽线必须用热缩管（阻燃型）缩封；（8）正确及可靠处理端子与线缆的连接，确保连接可靠、无误。2.2.4查、校线缆要求承包商按图纸对所有线缆进行校验，并进行适当标识，例如进行“编号 等，包括：（1）通路试验；（2）短路试验（包括线间、对地线间）；（3）颜色区别是否正确；（4）有无缺损；（5）按图做好编号工作。2.3安装阶段2.3.1督促进行技术准备监理人员不仅要自己对本次施工各项要求进行认真学习了解外，更应要求承 包商自行组织主要施工人员对图纸、各种设备的安装说明等进行研读，熟悉图纸 和设备性能。必须做到开工前施工

10、人员对施工意图都有明确的认识。除了熟悉本 专业外，还要了解其他专业的施工配合状况，以便遇到问题能及时采取措施，确 保在施工过程中不影响建筑物强度、美观和系统性能，减少与其他工种发生位置 冲突。熟悉与工程有关的其他技术资料，如施工规范、技术规程以及制造厂提供的 说明书。本次工程所涉及的各种专业工程软件应督促承包商尽量在模拟环境中预调 和试运行无误后，再安装到现场实际运行。要求他们必须做好实际运行的测试用 例准备工作，并专项书面报告监理部，以便监理人员进行现场监督检查。监理人 员认为必要时，可以补充测试用例要求承包商进行现场测试，并监督其测试结果 状态是否符合预定要求。2.3.2器材准备弱电设备对

11、安装专业要求较高，必须轻拿轻放，严格按设备说明书要求的步 骤及施工图纸，施工安装技术手册的规定进行操作。严禁野蛮施工，为求使用者 方便操作，按人体工程学原理进行安装，并做好成品保护如：防潮、防盗、防水、 防火、防鼠及防划花等措施。要求设备安装稳固美观、方便实用、易维护、做到不管外部明安装还是隐蔽 安装都一样。产品尽量实施模块化安装。便于调试、检修、维护和产品的升级换 代。务求达到调试、验收均一致通过。2.3.3布线系统安装的监理方法承包商要严格遵守厂家制定的综合布线系统安装指南有关规定施工，如 电缆/光缆弯曲半径、电缆/光缆成端及机柜注意事项、保护接地及信号接地的有 关规定，具体按照本工程的设

12、计要求执行。2.3.4设备接线安装监理要点设备之间的连接电缆终端作业可分为插接、绕接和卡接。监理工程师应在其 缆线连接前明确一下一般安装要求：缆线在连接到终端设备前，必须检查标签颜色和数字含义，并按顺序连 接；缆线中间不得产生接头现象；缆线终端应符合设计和厂家安装手册要求。（1）插接电缆终端必须依据设计文件进行，电缆的走向及路由应符合厂家 有关规定。（2）绕接电缆芯线的电缆破头处应平齐，不得损伤芯线的绝缘；分线应按 色谱顺序，不得将每组芯线的互绞打开；绕接电缆芯线必须使用绕线枪，不得以 手钳代替，并应达到：每根芯线在端子上绕接的圈数应为：线径为0.40.5mm时 68圈，0.61.0mm时46

13、圈。绕接应紧密，但不应叠绕。绕接芯线应从端子根 部开始，不接触端子的芯线部分不宜露铜，芯线不得有损伤。（3）卡接芯线时应用接插设备生产厂家提供的专用工具，不得随意用代用 工具；缆线终端处必须卡接牢固，接触良好；对绞电缆与接插件连接应认准线号、 线位色标，不得颠倒和错接。2.3.5设备安装的监理要点控制室、配线间的土建装饰工程完工后，设备安装前需要检查：设备外形完 整，内表面漆层完好。箱体安装在混凝土墙、柱或基础上时宜用膨胀螺栓固定，壁式箱体中心距离地面的高度为1.31.5米。成排箱柜安装时，排列整齐。有底座设备的底座尺寸应与设备相符；设备底 座安装时，其表面保持水平，水平方向的倾斜度偏差不超过

14、每米1度；设备及设 备构件连接紧密、牢固，安装用的紧固件有防锈层；安装牢固、整齐、美观、端 子编号科学易读、用途标志完整，书写正确清楚，设备内主板及接线端口的型号、 规格符合设计规定；安装严格按图纸施工、按技术说明书连线。督促承包商按系统设计图检查主机设备之间的连接电缆型号以及连接方式 是否正确，金属外壳接地良好。必要时，监理人员应进行核查并做好记录 2.3.6机房设备布置及接地工作的监理方法（1）检查各管理控制中心的设备是否符合：按照分区摆放、相互之间连线 方便、互不干扰的原则；（2）是否将产生尘埃及废物的设备摆放在远离对尘埃敏感设备的地方，并 集中放置在靠近机房排风的地方；（3）各设备摆放

15、位置应考虑墙的距离不小于800毫米、周围要留有足够的 检修操用空间；（4）弱电系统的线缆应采取有别于强电系统的独立接地系统，保证对系统 进行防雷接地、工作接地、保护接地、防静电接地、屏蔽接地、直流接地（信号 接地、逻辑接地）等措施，并使电子设备中的电子线路有一个基准电位，保证电 子设备能稳定、可靠地工作。监理人员要监督承包商严格按此要求执行并加以检 查记录；（5）核查机房环境控制系统设备是否符合设计要求。安装是否符合要求。必 要时，督促进行模拟运行。2.3.7电源设备安装（1）检查所有供电设备外观和技术性能，并符合：继电器、接触器和开关应该动作灵活，接触紧密，无锈蚀、损坏；紧固件、接线端子应完

16、好无损，且无污物和锈蚀；设备附件齐全，性能符合安装使用说明书的规定。（2）电源安装端子编号、用途标牌及其他标志应完整无缺，书写正确清楚； 固定设备时，应使设备受力均匀;仪表箱内安装的供电设备，其裸露带电体相互间或其他裸露导电体之 间的距离应不小于4mm。当无法满足时，相互间必须可靠绝缘； 供电箱安装在混凝土墙、柱或基础上时，宜采用膨胀螺栓固定； UPS设备安装完毕，应检查其自动切换装置的可靠性，切换时间及切 换电压值应符合设计要求；稳压器在使用前应检查其稳压特性，电压波动值应符合安装说明书的 规定；整流器在使用前应检查其输出电压，电压应符合安装说明书的规定； 供电设备的带电部分与金属外壳间的绝

17、缘电阻，使用500V兆欧表测量时，应不小于5MW。当安装使用说明书又特殊规定时，应符合其规定；供电系统送电前，系统内所有电源设备的开关均应处于“断”的位置， 并应检查熔断器容量，或自动开关的整定值。2.3.8接地安装弱电系统接地，分为保护性接地和功能性接地两种。保护性接地分为：防电 击接地、防雷接地、防静电接地和防电蚀接地；功能性接地分为：工作接地、逻 辑接地、屏蔽接地和信号接地。不同的接地要求，应按设计文件要求施工。（1）当配管采用镀锌电线管时，除设计明确规定外，管子与管子、管子与金 属盒子连接后不必跨接，但应：管子间采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2， 螺纹表面应光滑、

18、无锈蚀、无缺损，在螺纹上映涂以电力复合脂或导 电性防锈脂。连接后，其螺纹宜外露2-3扣；管子间采用带有紧固螺钉的套管连接时，螺钉应拧紧。在所有有震动 的场所，紧固螺钉应由防松动措施；管子与盒子的连接不应采用塑料纳子，应采用导电的金属钠子。（2）当配管采用镀锌电线管且设计又规定管间需跨接时，应遵守下述规定明敷设配管不应采用熔焊跨接，应采用设计指定的专用接地线卡跨接； 埋地活埋设于混凝土中的电线管，不应用线卡跨接，可采用熔焊跨接；若管内所穿的弱电导线绝缘层很薄，且易损伤时，电线管不可以采用 熔焊跨接。（3）若管内所穿有裸软PE线时，电线管可不跨接。但此PE线必须与它所经过的每一个接线盒相连；（4）

19、配管采用黑铁管时，若设计不要求跨接，则可不跨接。若要求跨接是， 黑铁管间及黑铁管与接线盒之间可采用圆钢跨接，双面焊接。焊接长度不宜小于 跨接圆钢直径的6倍（特殊情况下单面施焊，但需要延长焊缝长度补偿。焊接长 度不足、焊缝不饱满、不平整光滑、焊药未清理、未进行防腐处理是监理要点）。 黑铁管与镀锌桥架之间跨接时，应在黑铁管端部焊接一只铜螺栓，用不小于4mm2 的铜导线与镀锌桥架相连；（5）当强弱电都采用PVC管时，为避免干扰，弱电配管应尽量避免与强电配 管平行敷设。若必须平行敷设，相隔距离应大于0.5m；（6）当强弱电用线槽敷设时，强弱电线槽应分开。当需要敷设在同一线槽内 是，强弱电之间必须用金属

20、隔板隔开。（7）电信设备接地直流电源、电信设备的机架、机壳；站内通信电缆的金属护套和屏蔽 层；交流配电屏、整流器屏等供电设备的外露导电部分；直流配电屏的外露导电部分；交直流两用电信设备的机架、机框内与机架、机狂捕绝缘的供电整流 盘的外露导电部分； 电缆、架空线路及有关需要接地的部分，如放电器、避雷器、保护间 隙等；当低压配电系统采用TN制式（低压配电中性点接地系统中，电气设备 的外露可导电部分通过保护线与接地点连接的系统称为TN系统）供 电，电信设备若要求限制高频交流电对它的干扰，且电信设备不易做 到与站内各种金属构件绝缘时，应采取TN-S制式。当对干扰要求没有 太严格时，可采用TN-C。当电

21、信设备的泄漏电流在10mA及以上时， 应采用TN-S制式；配电屏、整流屏等外露导电部分，当加固装置将其与机框、机架在电 气已连通时，仍需与PE线或PEN线相连；当采用IT制式（电力系统的带电部分与大地间屋直接连接，即中性点 不直接接地的系统，电气设备的外露可导电部分通过保护线接至接地 极的系统称为IT系统）供电，电信设备的泄露电流在10mA以上时， 为了避免保护设备误动作，可采用双线圈变压器供电，其一次侧接入 IT制式，二次侧若以TN制式供电，此时供电设备的接地与TN制式相 同；电信设备采用共同接地装置时，其接地电阻应不大于1W，宜用两根 截面积不小于25mm2的铜芯绝缘导线敷设到共同接地极上

22、当采用基 础钢筋作为共同接地极时，连接处应有铜铁过渡街头。（7）电子设备接地电子设备的信号接地、逻辑接地、功率接地、屏蔽接地和保护接地等，一般合用一个接地极，接地电阻不大于4W；当电子设备的接地与工频交流接地、防雷接地合用一个接地极时，其接地电阻不大于1W。屏蔽接地如单独设置，其接地电阻为30W；对抗干扰能力差的电子设备，其接地应和防雷接地分开，两者相互距 离宜在20m以上，对抗干扰能力较强的电子设备，两者距离可酌情减 少，但宜在5m以上；当电子设备接地和防雷接地采用共同接地装置时，为了避免雷击时遭 受反击和保证设备安全，应采用埋地铠装电缆供电；电缆屏蔽必须接地，为避免产生干扰电流，对信号电

23、缆1MHz及以下低 频电缆应一点接地，对1MHz以上电缆，为保证屏蔽层为等电位，应采 取多点接地；当接地线长度Ll/20，电子设备的工作频率在10MHz及以上时，应采取环式接地系统；当接地线L=入/20，电子设备的工作频率在1-10MHz时，应采取混合式接地系统；为防止接地线可能出现的射频干扰，接地线的长度L不能采用入/4或 其奇数倍；为避免环路电流、瞬时电流的影响，辐射式接地系统应采用一点接地; 为消除各接触点的电位差，避免彼此产生干扰，环式接地应采用等电 位联结；对混合式接地系统，在电子设备内部采用辐射式接地，在电 子设备外部采用环式接地系统； 接地线长度按L=n入+ (入/20)选用；

24、接地环母线的截面。当电子设备频率在1 MHz以上时，用铜箔120mmX 0.35mm；在 1MHz 以下时，用 80mmX0.35mm；电子设备的接地极宜采用地下水平辐射，做成耙型或星形。(8) 数据处理设备接地 数据处理设备的接地电阻一般为4W；当与工频交流接地、防雷接地 合用一个接地极时，为10W； 泄露电流在10mA以上的数据处理设备，其主机室内的金属体应相互联 结成一体，连接线可采用6mm2的铜线或25mmX4mm的镀锌扁钢，并进 行接地，姐弟电阻不大于4W；为减少趋肤效应和信道阻抗，支流工作接地的引下线应采用多芯铜导 线，截面积不小于35mm2。当需要改善信号的工作条件时，宜采用多股

25、 铜绞线；直流工作接地与交流工作接地如不采用共同接地时，两者之间的电位 差不应超过0.5V，以免干扰；输入信号的电缆钢管敷设，或敷设在带金属盖板的金属桥架内时，钢 管及桥架均应接地。(9) 电视、电声系统接地 电视、电声系统的接地电阻一般为4W；工业电视系统如设备容量不 大于0.5kVA时，接地电阻可以不大于10W；架设在建筑物顶部的天线金属底座，必须与建筑物顶部的避雷网相连， 构成避雷系统，通过至少在不同方向的两根引下线或建筑物内的主钢 筋进行接地；为避免由于接地电位差造成交流杂散波的干扰，闭路电视和工业电视 必须采用一点接地；电视系统的传输电缆穿金属管敷设时，金属管要接地，以防止干扰；演播

26、室宜采取防静电接地，所处环境电磁场干扰严重时，演播室、控 制室及编辑部宜采取屏蔽接地。防静电接地、屏蔽接地可接到系统的 接地装置上。（10）接地极和接地线的安装 强弱电采用联合接地极时，接地电阻必须小于1W ；采用联合接地极时，弱电接地引出线和强电接地引出线不能从同一点 引出，两者间距应在3m以上；对抗干扰要求高的弱电设备，例如计算机、消防控制室的接地干线， 应用截面不小于25mm2绝缘铜导线两根，或由固定在绝缘子上的接地 排引出，避免和强点接地线联通； 对消防控制室、中央控制室等重要机房，应设防雷电感应通过电压的 雷电浪涌保护器；在消防控制室、电话机房、中央控制室，以及各层弱电竖井等作局部

27、等电位联结；当设计无要求时，接地装置的材料采用钢材，热浸镀锌处理，其最小 允许规格应符合下表：敷设位置及使用类别种类、规格及单位地上地下室内室外交流电流回路支流电流回路圆钢直径（mm）681012扁钢截面（mm2）60100100100厚度而）3446角钢厚度（mm）22.546钢管管壁厚度（mm）2.52.53.54.52.3.9软件安装（1）检查所有软件系统和设备是否能够接通并正常运转；（2）专业监理工程师监督承包商的工程师完成所有网络设备的安装调试并 进行各种配置及性能的优化。（3）检查所有软件是否能够顺利完成测试，在相应平台上正常运行；必要 时，专业监理工程师应对网络性能进行独立的测试
