试验检测监理实施细则定.doc

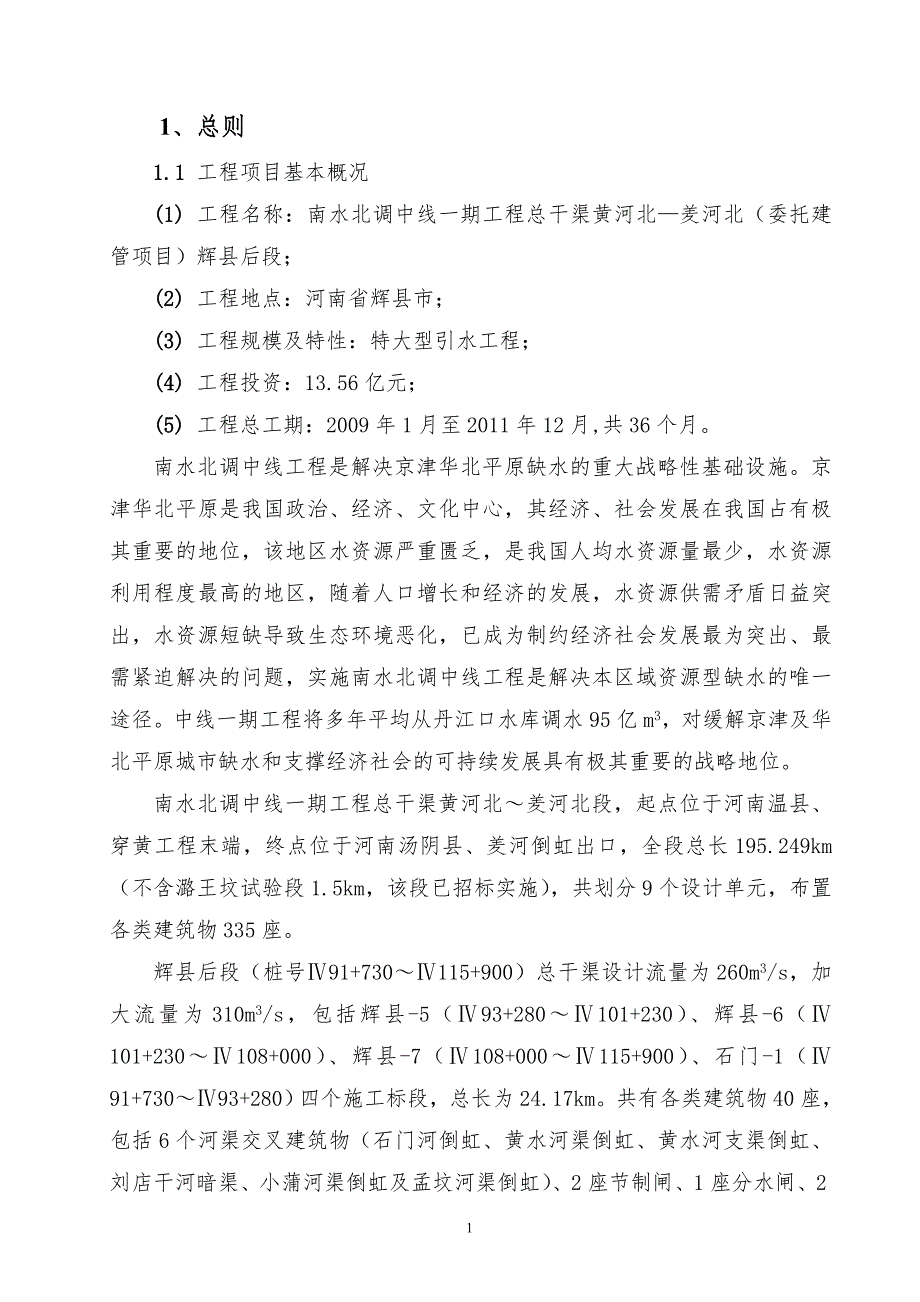

1、1、总则1.1 工程项目基本概况(1) 工程名称：南水北调中线一期工程总干渠黄河北羑河北（委托建管项目）辉县后段；(2) 工程地点：河南省辉县市；(3) 工程规模及特性：特大型引水工程；(4) 工程投资：13.56亿元；(5) 工程总工期：2009年1月至2011年12月,共36个月。南水北调中线工程是解决京津华北平原缺水的重大战略性基础设施。京津华北平原是我国政治、经济、文化中心，其经济、社会发展在我国占有极其重要的地位，该地区水资源严重匮乏，是我国人均水资源量最少，水资源利用程度最高的地区，随着人口增长和经济的发展，水资源供需矛盾日益突出，水资源短缺导致生态环境恶化，已成为制约经济社会发展

2、最为突出、最需紧迫解决的问题，实施南水北调中线工程是解决本区域资源型缺水的唯一途径。中线一期工程将多年平均从丹江口水库调水95亿m3，对缓解京津及华北平原城市缺水和支撑经济社会的可持续发展具有极其重要的战略地位。南水北调中线一期工程总干渠黄河北羑河北段，起点位于河南温县、穿黄工程末端，终点位于河南汤阴县、羑河倒虹出口，全段总长195.249km（不含潞王坟试验段1.5km，该段已招标实施），共划分9个设计单元，布置各类建筑物335座。辉县后段（桩号91+730115+900）总干渠设计流量为260m3/s，加大流量为310m3/s，包括辉县-5（93+280101+230）、辉县-6（101+

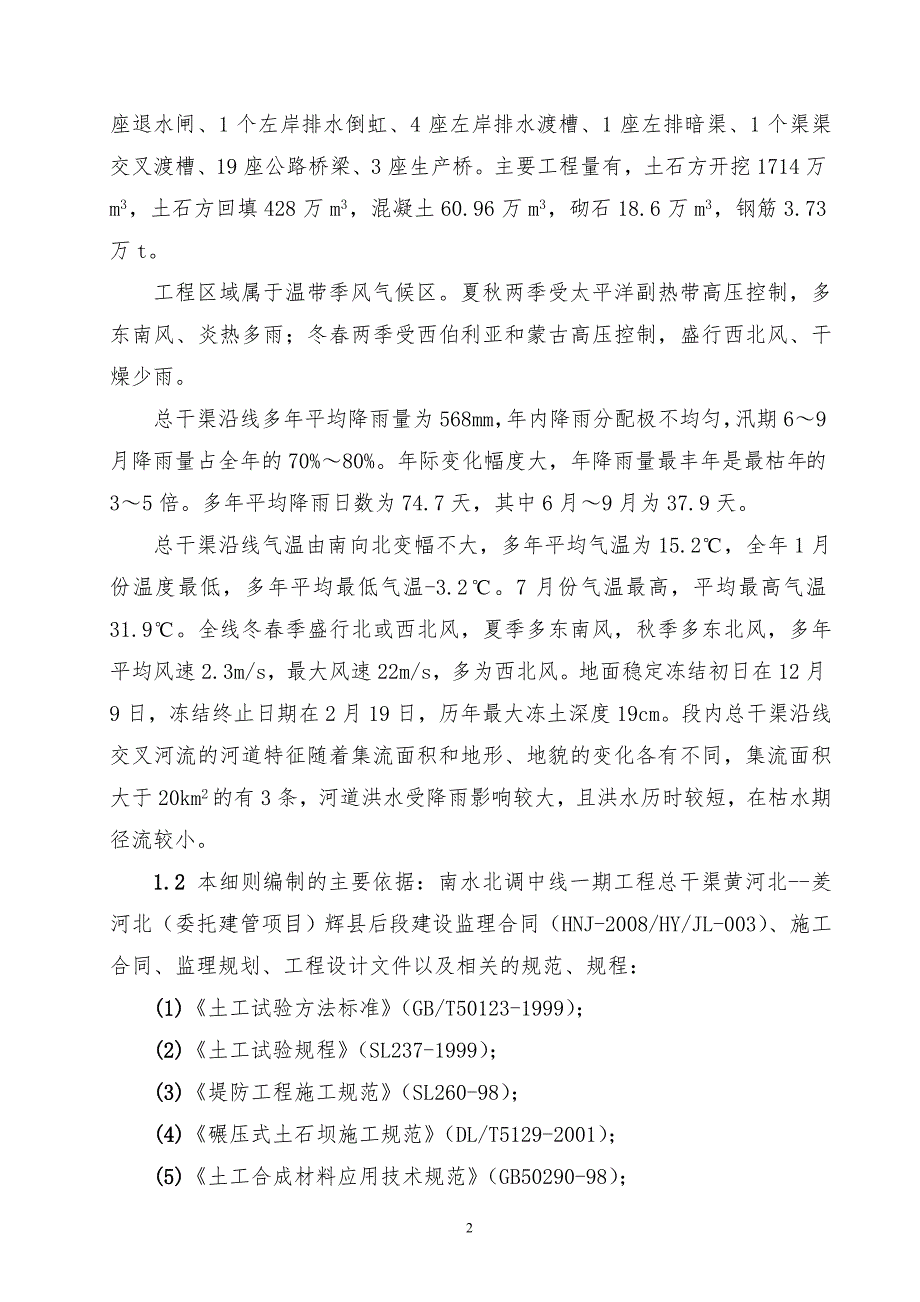

3、230108+000）、辉县-7（108+000115+900）、石门-1（91+73093+280）四个施工标段，总长为24.17km。共有各类建筑物40座，包括6个河渠交叉建筑物（石门河倒虹、黄水河渠倒虹、黄水河支渠倒虹、刘店干河暗渠、小蒲河渠倒虹及孟坟河渠倒虹）、2座节制闸、1座分水闸、2座退水闸、1个左岸排水倒虹、4座左岸排水渡槽、1座左排暗渠、1个渠渠交叉渡槽、19座公路桥梁、3座生产桥。主要工程量有，土石方开挖1714万m3，土石方回填428万m3，混凝土60.96万m3，砌石18.6万m3，钢筋3.73万t。工程区域属于温带季风气候区。夏秋两季受太平洋副热带高压控制，多东南风、炎

4、热多雨；冬春两季受西伯利亚和蒙古高压控制，盛行西北风、干燥少雨。总干渠沿线多年平均降雨量为568mm，年内降雨分配极不均匀，汛期69月降雨量占全年的70%80%。年际变化幅度大，年降雨量最丰年是最枯年的35倍。多年平均降雨日数为74.7天，其中6月9月为37.9天。总干渠沿线气温由南向北变幅不大，多年平均气温为15.2，全年1月份温度最低，多年平均最低气温-3.2。7月份气温最高，平均最高气温31.9。全线冬春季盛行北或西北风，夏季多东南风，秋季多东北风，多年平均风速2.3m/s，最大风速22m/s，多为西北风。地面稳定冻结初日在12月9日，冻结终止日期在2月19日，历年最大冻土深度19cm。

5、段内总干渠沿线交叉河流的河道特征随着集流面积和地形、地貌的变化各有不同，集流面积大于20km2的有3条，河道洪水受降雨影响较大，且洪水历时较短，在枯水期径流较小。1.2 本细则编制的主要依据：南水北调中线一期工程总干渠黄河北-羑河北（委托建管项目）辉县后段建设监理合同（HNJ-2008/HY/JL-003）、施工合同、监理规划、工程设计文件以及相关的规范、规程：(1)土工试验方法标准（GB/T50123-1999）；(2)土工试验规程（SL237-1999）；(3)堤防工程施工规范（SL260-98）；(4)碾压式土石坝施工规范（DL/T5129-2001）；(5)土工合成材料应用技术规范（G

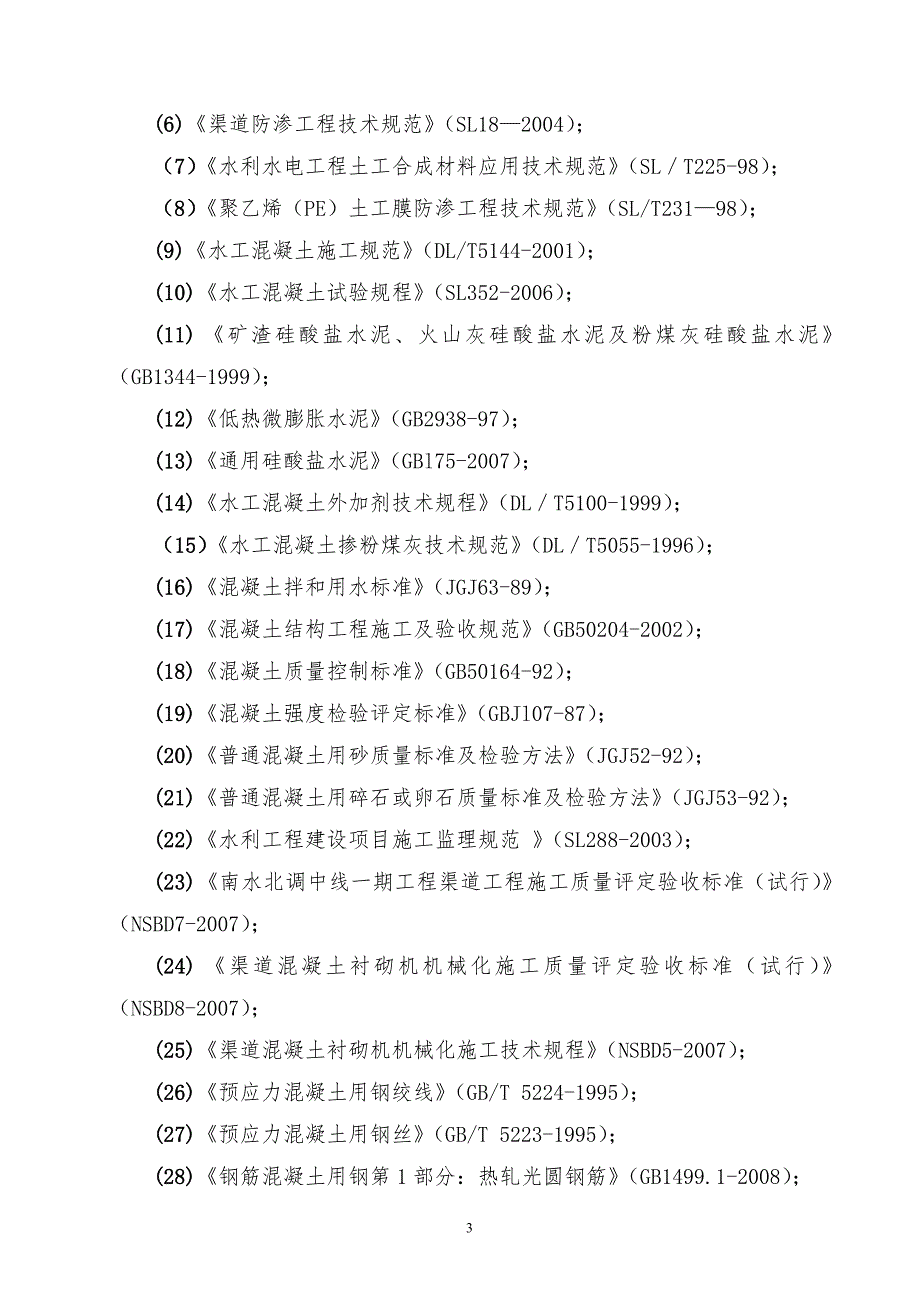

6、B50290-98）；(6)渠道防渗工程技术规范（SL182004）；（7）水利水电工程土工合成材料应用技术规范（SLT225-98）；（8）聚乙烯（PE）土工膜防渗工程技术规范（SL/T23198）；(9)水工混凝土施工规范（DL/T5144-2001）；(10)水工混凝土试验规程（SL352-2006）；(11)矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥（GB1344-1999）；(12)低热微膨胀水泥（GB2938-97）；(13)通用硅酸盐水泥（GBl75-2007）；(14)水工混凝土外加剂技术规程（DLT5100-1999）；（15）水工混凝土掺粉煤灰技术规范（DLT505

7、5-1996）；(16)混凝土拌和用水标准（JGJ63-89）；(17)混凝土结构工程施工及验收规范（GB50204-2002）；(18)混凝土质量控制标准（GB50164-92）；(19)混凝土强度检验评定标准（GBJl07-87）；(20)普通混凝土用砂质量标准及检验方法（JGJ52-92）；(21)普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）；(22)水利工程建设项目施工监理规范 （SL288-2003）；(23)南水北调中线一期工程渠道工程施工质量评定验收标准（试行）（NSBD7-2007）；(24)渠道混凝土衬砌机机械化施工质量评定验收标准（试行）（NSBD8-200

8、7）；(25)渠道混凝土衬砌机机械化施工技术规程（NSBD5-2007）；(26)预应力混凝土用钢绞线（GB/T 5224-1995）；(27)预应力混凝土用钢丝（GB/T 5223-1995）；(28)钢筋混凝土用钢第1部分：热轧光圆钢筋（GB1499.1-2008）；(29)钢筋混凝土用钢第2部分：热轧带肋钢筋（GB1499.2-2007）；(30)预制混凝土构件质量检验评定标准（GBJ321-90）；(31)水工建筑物滑动模板施工技术规范（SL32-92）；(32) 钢筋焊接及验收规范（JGJl8-96）；(33) 水闸施工规范（SL27-91）；(34)液压滑动模板施工技术规范（GBJ

9、113-87）；(35)公路桥涵施工技术规范（JTJ041-2000）。(36)浆砌石坝施工技术规定(试行)（SD12084）；(37)钢结构工程质量检验评定标准（GB5022195）；(38)钢结构工程施工及验收规范（GB5020595）； (39)建筑钢结构焊接规程（JGJ8191）； (40)网架结构工程质量检验评定标准（JGJ7891）；(41)钢结构、管道涂装技术规程（YB/T925696）；(42)水工金属结构防腐蚀规范（SLl0595）；(43)水利水电工程启闭机制造、安装及验收规范（DL/T501994）；(44)水利水电工程钢闸门制造安装及验收规范（Dl/T501894）；(

10、45)公路路基设计规范（JTJ013-95）；(46)公路沥青路面设计规范（JTJ014-97）；(47)沥青路面施工及验收规范（GB50092-6）；(48)建筑地面工程施工及验收规范（GB50209）；(49)屋面工程技术规范（GB50207）；(50)低热微膨胀水泥（GB2938）；(51)建筑工程质量检验评定标准（GBJ301）；(52)建筑地基处理技术规范（JGJ79）；(53)建筑装饰工程施工及验收规范（JGJ73）；(54)普通混凝土用砂质量标准及检验方法（JGJ52）；(55)普通混凝土用碎石或卵石质量标准及检验方法（JGJ53）；(56)混凝土拌和用水标准（JGJ63）；(5

11、7)特细砂混凝土配制及应用规程（DBSI/5002）；(58)水工建筑物止水带技术规范(DL/T5215-2005)。其它有关工程施工技术规程、规范、标准及设计文件。1.3 本细则适用于“南水北调中线一期工程总干渠黄河北-羑河北（委托建管项目）辉县后段工程施工的原材料、半成品、混凝土与钢筋混凝土各工序、土方填筑的试验检测。其工作内容包括：检查施工单位试验室（或第三方实验室）的试验仪器设备和资质，跟踪检测，平行检测，原材料厂家选择的审核，试验检测数据的分析和相关报告的编写审核等。本监理标段的检测试验由专业监理工程师蔡松桃负责。1.4 承包人对本工程的原材料及中间产品的检测试验工作由承包人的质检部

12、门取样送工地试验室自行完成或委托第三方试验室完成。监理机构对原材料及中间产品进行的抽样检测委托有相应资质的试验室和河南科源水利建设工程检测有限公司完成，按照水利工程建设项目施工监理规范 （SL288-2003）要求的数量进行跟踪、平行检测。平行检测的检测数量，混凝土试样（包括原材料、中间产品等）不应少于承包人检测数量的3%；土方、土工材料试样等不应少于承包人检测数量的5%。跟踪检测的检测数量，混凝土试样（包括原材料、中间产品等）不应少于承包人检测数量的7%，土方、土工材料试样不应少于承包人检测数量的10%。以下章节的取样频次是对承包人的要求。1.5承包人应按合同在工地建立现场试验室，并于工程开

13、工前提交一份满足工程需要的完整的现场试验室设置计划报监理机构审批，其内容包括现场试验室资质、试验设备及检定情况、试验项目、试验机构设置和人员配备等情况。检测专业监理工程师负责对其进行审核。1.6 凡用于永久工程的原材料（业主供应的除外），承包人应在采购前将拟选生产厂家和产品的有关资料报送监理机构，经审批后方可采购。1.7承包人对原材料应严格按规范、标准和合同要求、按检测内容和检测频率及时取样送交实验室检测，并将检测结果进行整理分析，试验结果以月报（质量月报）形式报送监理审核。1.8 用于填筑的土料或其他填筑料应在碾压试验进行前送试验室进行检测，并将检测结果随碾压试验方案报送监理机构，经审批后方

14、可采用。2、工程原材料进场验收质量控制材料进场2.1进场原材料、半成品、设备质量检验和监理审批制度，其流程见图 2-1、2-2。 两倍数量检测承包人自检不合格不 合合格必要时监理抽检承包人填报进场材料报验单格合格在规定时间内清离工地不合两倍数量检测经监理批准，材料进库允许使用合格格合格 不合格清离工地 图2-1 进场原材料质量控制基本程序承包人初选三家以上符合设计及规范要求的供货厂家报监理审核各厂家有关证明材料建管、监理、施工联合对对初选厂家进行考察推荐满足本工程要求的产品的供应厂家承包人从推荐厂家中选择供货商签订供货合同 选择结果报监理备案图2-2 主要原材料、设备质量采购控制基本程序2.2

15、 施工进场原材料报验承包人应按进场材料报验单填报，并附上厂家质量证明、出厂检验单和试验室抽检试验报告（水泥按3天强度报批）报送监理，经监理批准后方准入库并使用。2.2.1回填土料回填土料应满足设计要求。2.2.2土工合成材料(1) 复合土工膜 渠道防渗采用600g/m2（150g/m2-0.3mm-150g/m2）两布一膜复合土工膜作为防渗材料，布为宽幅（幅宽大于5m）聚酯长丝针刺土工布。根据聚乙烯土工膜（GB/T176431998）、土工合成材料（GB/T176391998、GB/T176421998）及南水北调中线工程的特点，复合土工膜技术性能指标应符合下列要求：1)复合体幅宽应大于5m，

16、生产过程中两侧土工布表面应有加糙工序，对土工布表面做加糙处理，不应采用通常的光滑表面，且土工布表面手搓时不得脱丝。各铺设幅之间搭接宽度不小于10cm，采用现场双缝焊接。复合土工膜按土工合成材料测试规程（SL/T235-1999）测试。2)复合土工膜应采用全新原料，不得添加再生料，聚乙烯膜应为无色透明，并符合食品包装用聚乙烯成型品卫生标准（GB968788）、无毒性、对水质无污染。3)600g/m2（150g/m2-0.3mm-150g/m2）复合土工膜满足下列指标：聚乙烯膜 膜厚0.3mm。密度920kg/m3；破坏拉应力17MPa；断裂伸长率450%；弹性模量在570 MPa；抗冻性（脆性温

17、度）不低于70；联结强度应大于母材强度；撕裂强度60N/mm；抗渗强度在1.05 Mpa水压力时48h不渗水；渗透系数10-11cm/s；复合土工膜（复合体）厚度2.7mm；断裂伸长率50%；断裂强力14KN/m；CBR顶破强力2.8 KN撕破强力0.4KN/m；剥离强度6N/cm耐静水压力0.6Mpa；垂直渗透系数10-11cm/s；(4)800g/m2（150g/m2-0.5mm-150g/m2）复合土工膜满足下列指标：聚乙烯膜膜厚0.5mm。密度920kg/m3；破坏拉应力17MPa；断裂伸长率450%；弹性模量在570 MPa；抗冻性（脆性温度）不低于70；联结强度应大于母材强度；撕裂

18、强度80N/mm；抗渗强度在1.05 Mpa水压力时48h不渗水；渗透系数10-11cm/s；复合土工膜（复合体）厚度2.9mm；断裂伸长率50%；断裂强力16KN/m；CBR顶破强力3.0 KN撕破强力0.48KN/m；剥离强度6N/cm耐静水压力1.0Mpa；垂直渗透系数10-11cm/s；复合土工膜按土工合成材料测试规程（SL/T235-1999）进行测试。每10000m2为一个取样单位（不足10000m2按一个取样）。检测内容按设计指标。测试试样应从样品的长度和宽度两个方向上随机剪取，距样品的边缘应等于或大于10cm，送检样品应不小于1延长米或2m2。（2）土工布采用400g/m2的聚

19、酯长丝针刺土工布作为反滤材料，根据水利水电工程土工合成材料应用技术规范（SL/T225-98）、土工合成材料（GB/T176401999）及南水北调中线工程的特点，土工布技术性能指标应符合下列要求：1)为满足土工布的反滤性能，土工布的有效孔径应满足以下3个性能，即保土性、透水性和防堵性。2)土工布应采用全新原料，不得添加再生料。3）土工布应无破损、无边角不良，土工布的布面应均匀，无折痕，土工布内无杂物及僵丝，同时应满足以下要求： 厚度2.8mm； 断裂强力20KN/m； 断裂伸长率50； CBR顶破强力3.5KN； 撕破强力0.56KN； 垂直渗透系数，A10-110-2cm/s土工布按土工合

20、成材料测试规程（SL/T235-1999）进行测试。每10000m2为一个取样单位（不足10000m2按一个取样）,检测内容按设计指标。测试试样应从样品的长度和宽度两个方向上随机剪取，距样品的边缘应等于或大于10cm，送检样品应不小于1延长米或2m2。（3）土工格栅用于总干渠的倒虹、涵洞顶部回填以及采空区段填方和防渗回填加筋时，参照土工合成材料 塑料土工格栅（GB/T176892008），土工格栅采用聚丙烯双向土工格栅，幅宽2.5m，规格为TGSG5050，每延米拉伸屈服力（纵、横）50KN/m，屈服伸长率（纵、横）13%。用于高边坡支护、膨胀土还填时，采用聚丙烯单向土工格栅，幅宽2.5m，规

21、格为TGDG200，2%伸长率拉伸强度80KN/m，5%伸长率拉伸强度160KN/m，其他技术指标土工合成材料 塑料土工格栅（GB/T176892008）。土工格栅按土工合成材料测试规程（SL/T235-1999）进行测试。每10000m2为一个取样单位（不足10000m2按一个取样）,检测内容按设计指标。测试试样应从样品的长度和宽度两个方向上随机剪取，距样品的边缘应等于或大于10cm，送检样品应不小于1延长米或2m2。（4）集水暗管1)集水暗管采用软式透水管，其性能指标应满足软式透水管（JC937-2004）。2)软式透水管应采用全新料，不得添加再生料。3)钢丝pvc保护膜厚度应均匀，保护膜

22、应采用过塑法生产，不得采用浸泡法生产。钢丝应符合高碳弹簧钢丝的国家标准。软式透水管单根长度应大于50米，中间不能有接头。4)钢丝与滤布之间应粘接牢靠。5)软式透水管技术指标见下表：150软式透水管性能指标序号项 目性能指标1外径偏差3.5mm2高碳弹簧钢丝直径3.5mm3弹簧钢丝外裹pvc保护膜厚度0.5mm4每延米钢丝圈数25圈5滤布层纵向抗拉强度1.0KN/5cm6滤布层横向抗拉强度0.8KN/5cm7滤布层纵向伸长率12%8滤布层横向伸长率12%9CBR顶破强力2.8KN10渗透系数0.1cm/s11等效孔径0.060.25mm 250软式透水管性能指标序号项 目性能指标1外径偏差6mm

23、2高碳弹簧钢丝直径5mm3弹簧钢丝外裹pvc保护膜厚度0.6mm4每延米钢丝圈数19圈5滤布层纵向抗拉强度1.0KN/5cm6滤布层横向抗拉强度0.8KN/5cm7滤布层纵向伸长率12%8滤布层横向伸长率12%9CBR顶破强力2.8KN10渗透系数0.1cm/s11等效孔径0.060.25mm300软式透水管性能指标序号项 目性能指标1外径偏差8mm2高碳弹簧钢丝直径5.5mm3弹簧钢丝外裹pvc保护膜厚度0.6mm4每延米钢丝圈数17圈5滤布层纵向抗拉强度1.0KN/5cm6滤布层横向抗拉强度0.8KN/5cm7滤布层纵向伸长率12%8滤布层横向伸长率12%9CBR顶破强力2.8KN10渗透

24、系数0.1cm/s11等效孔径0.060.25mm软式透水管按每10000m为一个取样单位（不足10000m按一个取样）,检测内容按设计指标。送检样品应随机取样，每组3根，每根长度不小于1m。（5）聚苯乙烯保温板渠道渠坡防冻胀采用聚苯乙烯硬质泡沫保温板，根据绝热用挤塑聚苯乙烯泡沫塑料（XPS）（GB/T10801.12002）及渠系工程抗冻胀设计规范（SL232006），保温板采用挤塑聚苯乙烯泡沫板，具体技术性能指标应符合下列要求：1)聚苯乙烯保温板外观表面色泽应均匀、平整，无明显收缩变形和膨胀变形，无明显油渍和杂质。2)聚苯乙烯保温板应采用全新原料，不得添加再生料。3)保温板表面应有加糙工序

25、采用压花、打毛或其它措施，对表面进行加糙处理。4)密度40kg/m3，吸水率不大于2.0%，压缩强度(压缩10%)300kPa，压缩强度(压缩5%)150kPa，尺寸稳定性（-40oC+70oC）0.5%，导热系数0.039W/（mk）。聚苯乙烯保温板按验收批最少检测一次,检测内容按设计指标。试样面积不小于2 m2 。（6）闭孔泡沫塑料板根据给水排水工程混凝土构筑物变形缝设计规程（CECS117:2000）, 闭孔泡沫塑料板技术性能指标应符合下列要求：1)闭孔泡沫塑料板采用高压聚乙烯低发泡闭孔泡沫塑料板，与密封胶相互作用材料性能无变化。2)渠道衬砌用闭孔泡沫塑料板还应满足以下指标：密度90

26、kg/m3，吸水率2%，压缩强度（压缩50）为0.5MPa0.6MPa，压缩强度（压缩10）0.12MPa，压缩永久变形2%，抗拉强度0.15 MPa，撕裂强度4.0N/mm，延伸率100。3)建筑物用闭孔泡沫塑料板还应满足以下指标：（含渠道排水沟、防护堤等）密度为1205 kg/m3，吸水率4%，弯曲强度2.5MPa，弹性模量1MPa，压缩永久变形2，抗拉强度0.15 MPa，延伸率100。闭孔泡沫塑料板按每10m3为一个取样单位（不足10m3按一个取样）,检测内容按设计指标。试样面积不小于2 m2 。（7）橡胶止水带1)止水带的耐久性应满足水工建筑物止水带技术规范(DL/T5215-200

27、5)的规定。2)橡胶止水带厚度不小于10mm，宽350mm，性能满足下表要求：橡胶止水带物理性能指标表项 目橡胶止水带遇水膨胀线硬度(邵尔A)度605455拉伸强度，MPa153扯断伸长率%380350压缩永久变形7024h,%3523168h,%20撕裂强度，kN/m30脆性温度，-45-40臭氧老化 50pphm 20% 48h2级热空气老化70168h硬度变化（邵尔A）度+8拉伸强度，MPa12扯断伸长率，%300低温弯折（-202h）无裂纹体积膨胀率，%400缓膨膜遇水溶解时间，h168反复浸水试验拉伸强度，MPa2扯断伸长率，%300体积膨胀率，%3003)紫铜片止水带厚度不小于1.

28、2mm，抗拉强度不小于205MPa，伸长率不小于20%，化学成分和物理力学性能应满足GB/T2059的规定。止水材料进场后每批现场至少抽样1次。（8）密封胶密封胶应具有自黏结性能，高温不流淌，低温不硬化，应为专业厂家生产的合格产品，并提供无毒报告。技术要求：密度为规定值0.1g/cm3，密度最低值应满足规范要求；下垂度3mm；表干时间24h；适用期2h；定伸粘结性无破坏；浸水后定伸粘结性无破坏；冷拉热压后粘结性无破坏；粘结拉伸强度0.4MPa；粘结拉伸伸长率400%；低温柔性-40oC；弹性恢复率80%。密封胶按每10t为一个取样单位（不足10t按一个取样）,检测内容按设计指标。试样重量不小于

29、1.0kg 。2.2.3 用于渠道衬砌的混凝土材料 (1)水泥。段庄料场砂料部分具有疑似碱硅酸活性，按照南水北调中线干线工程标准预防混凝土工程碱骨料反应技术条例（试行）规定，使用该料场砂料配制混凝土时，应选用低碱水泥抑制砂料的碱活性，具体掺量应根据试验确定。1）运到工地的每批水泥都应附出厂检验合格证和复检资料。承包人按同批号400t为一个取样单位（不足400t按一个取样）进行复检。2）水泥检测内容应包括水泥标号、凝结时间、体积安定性、稠度、细度等指标，必要时应增做：水化热（中、低热水泥）、含碱量、三氧化硫、氧化镁等项目的检测。 3）监理工程师有权要求承包商进行指定取样、增加取样数量，或自行取样

30、复检。（2）水1)凡适宜饮用的水均可使用，未经处理的工业废水不得使用。2)拌和用水所含物质不应影响混凝土和易性和混凝土强度的增长，以及引起混凝土的腐蚀。当采用水与招标文件规定水源不一致时，每一种水检测一次。(3)粉煤灰。 段庄料场砂料部分具有疑似碱硅酸活性，按照南水北调中线干线工程标准预防混凝土工程碱骨料反应技术条例（试行）规定，使用该料场砂料配制混凝土时，应选用低钙粉煤灰抑制砂料的碱活性，具体掺量应根据试验确定。 1）每批粉煤灰都应附有出厂检验合格证，按同品种的粉煤灰每 200t为一个取样单位（不足200t按一个取样）进行复检。 2）粉煤灰检测内容包括：细度、烧失量、需水量比和三氧化硫，必要

31、时应增做比重、容重、含碱量、含水量等项目检测。3）监理工程师有权要求施工单位进行指定取样、增加取样数，或自行取样复检。 4）活性材料应通过试验验证，其质量指标应符合下列有关标准： 用于水泥和混凝土中的粉煤灰GB159691； ）粉煤灰混凝土应用技术标准GBJ14690； ）水工混凝土掺用粉煤灰技术规范DL/T505596；其它经监理人同意的有关标准。(4)外加剂。用于混凝土中的外加剂(包括减水剂、加气剂、缓凝剂、速凝剂和早强剂等)，其质量应符合DL/T51001999的有关规定。1）承包人在使用外加剂前必须将每一种外加剂的名称、来源、样品及提供鉴定外加剂品质的其他资料，以及参量试验成果报告提交

32、监理，征得同意后方可实施。2）运到工地的外加剂都应附有检验合格证和出厂检验单，用于渠道混凝土衬砌的外加剂每100t为一个取样单位（不足100t按一个取样）进行复检； 3）外加剂检测内容外包括：固体含量、密度、水泥净浆流动度、溶液 pH 值，必要时增做氯离子含量、泡沫性能、减水率、缓凝时间、强度比、泌水率、表面张力、溶解性、硫酸钠含量（早强剂）等。4）监理工程师有权要求施工单位进行指定取样、增加取样数，或自行取样复检。 (5)细骨料1）用于渠道衬砌的细骨料按每 500m3 为一个取样单位（不足500 m3按一个取样）进行复检。检测项目有含泥量、有机物含量、云母含量、表观密度、硫化物及硫酸盐含量、

33、细度模数、轻物质含量、坚固性等,人工砂检测石粉含量。检测项目和标准按渠道混凝土衬砌机机械化施工质量评定验收标准（试行）（NSBD8-2007）执行。2）细骨料中含有碱骨料时，必须进行专门试验论证。3）细骨料应质地坚硬、清洁、级配良好，使用细砂、特细砂应经过试验论证。4）细骨料的细度模数，应在2.4-3.0范围内，测试方法按SL251-2000有关的规定进行。5）其它细骨料的质量要求应符合SL251-2000有关的规定。监理工程师有权要求施工单位进行指定取样、增加取样数，或自行取样复检。（6）粗骨料1）粗骨料按每 500m3 为一个取样单位（不足500 m3按一个取样）进行复检。检测项目有杂质含

34、量、有机物含量、针片状颗粒含量、压碎值、坚固性、表观密度、硫化物级硫酸盐含量、吸水率、超逊径含量等。检测项目和标准按渠道混凝土衬砌机机械化施工质量评定验收标准（试行）（NSBD8-2007）执行2）粗骨料中含有碱骨料时，必须进行专门试验论证。3）其它粗骨料的质量要求应符合SL251-2000有关的规定。监理工程师有权要求施工单位进行指定取样、增加取样数，或自行取样复检。2.2.4用于建筑物的普通混凝土材料 (1)水泥。段庄料场砂料部分具有疑似碱硅酸活性，按照南水北调中线干线工程标准预防混凝土工程碱骨料反应技术条例（试行）规定，使用该料场砂料配制混凝土时，应选用低碱水泥抑制砂料的碱活性，具体掺量

35、应根据试验确定。1）运到工地的每批水泥都应附出厂检验合格证和复检资料。承包人按同批号200-400t为一个取样单位（不足200t为一个取样单位）进行复检。2）水泥检测内容应包括水泥标号、凝结时间、体积安定性、稠度、比重、细度等指标，必要时应增做：水化热（中、低热水泥）、含碱量、三氧化硫、氧化镁等项目的检测。检测标准和项目按水工混凝土施工规范（DL/T5144-2001）执行。3）监理工程师有权要求承包商进行指定取样、增加取样数量，或自行取样复检。 （2）水1)凡适宜饮用的水均可使用，未经处理的工业废水不得使用。 2)拌和用水所含物质不应影响混凝土和易性和混凝土强度的增长，以及引起钢筋和混凝土的

36、腐蚀。 3)水的pH值、不溶物、可溶物、氯化物、磷酸盐、硫化物的含量应符合下表的规定。项目预应力混凝土钢筋混凝土素混凝土pH值444不溶物 mg/L200020005000可溶物 mg/L2000500010000氯化物(以Cl计)mg/L50012003500硫酸盐(SO42计)mg/L60027002700硫化物(S2计)mg/L100用钢丝或经热处理的钢筋的预应力混凝土氯化物含量不得超过350mg/L。每一种水检测一次。(3)粉煤灰。 段庄料场砂料部分具有疑似碱硅酸活性，按照南水北调中线干线工程标准预防混凝土工程碱骨料反应技术条例（试行）规定，使用该料场砂料配制混凝土时，应选用低钙粉煤灰

37、抑制砂料的碱活性，具体掺量应根据试验确定。1）每批粉煤灰都应附有出厂检验合格证，按同品种的粉煤灰每100- 200t为一个取样单位（不足100t为一个取样单位）进行复检。 2）粉煤灰检测内容包括：细度、烧失量、需水量比和三氧化硫，必要时应增做比重、容重、含碱量、含水量等项目检测。3）监理工程师有权要求施工单位进行指定取样、增加取样数，或自行取样复检。 4）活性材料应通过试验验证，其质量指标应符合下列有关标准： 用于水泥和混凝土中的粉煤灰GB159691； ）粉煤灰混凝土应用技术标准GBJ14690； ）水工混凝土掺用粉煤灰技术规范DL/T505596；）其它经监理人同意的有关标准。(4)外加剂

38、用于混凝土中的外加剂(包括减水剂、加气剂、缓凝剂、速凝剂和早强剂等)，其质量应符合DL/T51001999的有关规定。1）承包人在使用外加剂前必须将每一种外加剂的名称、来源、样品及提供鉴定外加剂品质的其他资料，以及参量试验成果报告提交监理，征得同意后方可实施。2）运到工地的外加剂都应附有检验合格证和出厂检验单，减水剂以5t为一个取样单位，引气剂以0.2t为一个取样单位进行检测。3）外加剂检测内容按设计要求和有关规程要求。4）监理工程师有权要求施工单位进行指定取样、增加取样数，或自行取样复检。 (5)细骨料1）用于建筑物的细骨料的细度模数，应在2.5-3.5范围内，测试方法按SL251-200

39、0有关的规定进行； 2）砂料应质地坚硬、清洁、级配良好，使用山砂、特细砂应经过试验论证； 3）天然砂料按粒径分为两级，人工砂可不分级； 4）砂料中有活性骨料时，必须进行专门试验论证； 5）其它砂的质量技术要求应符合SL251-2000有关的规定。6）用于本工程的细骨料，承包人必须出具由承建单位试验室出具的检验合格证。细骨料以 400m3 或 600t 为一个取样单位（不足400m3 或 600t 按一个取样单位）进行复检，检测项目包括颗粒级配、细度模数、人工砂石粉含量、含水率。细骨料全指标检测进行2次。检测标准和项目按水工混凝土施工规范（DL/T5144-2001）执行。监理工程师有权要求施工

40、单位进行指定取样、增加取样数，或自行取样复检。（6）粗骨料1）粗骨料的最大粒径，不应超过钢筋最小净间距的2/3及构件断面最小边长的1/4，素混凝土板厚的1/2，对少筋或无筋结构，应选用较大的粗骨料粒径。2）施工中应将骨料按粒径分成下列几种级配：一级配：粒径5-20mm，最大粒径为20mm； 二级配：分成5-20mm和20-40mm，最大粒径为40mm； 三级配：分成5-20mm、20-40mm和40-80mm，最大粒径为80mm； 四级配：分成5-20mm、20-40mm、40-80mm和80-150mm(或120mm)，最大粒径为150mm(或120mm)。 采用连续级配或间断级配，应由试验

41、确定并经监理人同意，如采用间断级配，应注意混凝土运输中骨料的分离问题； 3）含有活性骨料、黄锈等的粗骨料，必须进行专门试验论证后，才能使用；4）其它粗骨料的质量要求应符合SL251-2000有关的规定。5）粗骨料以400m3 或 600t为一个取样单位（不足400m3 或 600t 按一个取样单位）进行复检，检测项目包括颗粒级配、超逊径、针片状颗粒含量。粗骨料全指标检测进行2 次。检测标准和项目按水工混凝土施工规范（DL/T5144-2001）执行。监理工程师有权要求施工单位进行指定取样、增加取样数，或自行取样复检。在施工过程中，如果分不清混凝土原材料用于衬砌或建筑物时，按照从严的原则进行取样

42、检测，即水泥按同批号200-400t为一个取样单位（不足200t为一个取样单位）进行复检；粉煤灰按同批号100-200t为一个取样单位（不足100t为一个取样单位）进行复检；减水剂按同批号5t为一个取样单位，引气剂按同批号0.2t为一个取样单位进行检测；粗、细骨料按同批号 400m3 或 600t 为一个取样单位（不足400m3 或 600t 按一个取样单位）进行复检，检测有关内容。 备注：桥梁细则中砂200m3、粗骨料500m3为一个取样单位，检测项目同建筑物。2.2.5用于喷射混凝土材料（1）水泥：优先选用符合国家标准的普遍硅酸盐水泥，当有防腐或特殊要求时，经监理人批准，可采用特种水泥。水

43、泥标号不低于42.5#。进场水泥应有生产厂的质量合格证明书。（2）骨料：细骨料应采用坚硬耐久性的粗、中砂，细度模数宜大于2.5，使用时的含水率宜控制在5%-7%；粗骨料应采用耐久的卵石或碎石，粒径不应大于15mm；喷射混凝土中不得使用含有活性二氧化硅的骨料，喷射混凝土的骨料级配，应满足下表规定。 喷射混凝土用骨料级配项目通过各种筛径的累计重量百分数（%）0.6mm1.2mm2.5mm5mm10mm15mm优17-2223-3135-4350-6073-82100良13-3118-4126-5440-7062-90100（3）水：应符合上述混凝土用水的规定。（4）外加剂：速凝剂的质量应符合施工图

44、纸要求并有生产厂的质量证明书，初凝时间不应大于5min，终凝时间不应大于10min，选用外加剂应经监理人批准。（5）钢筋（丝）网：应采用屈服强度不低于240MPa的光面钢筋（丝）网，钢纤维的抗拉强度不低于380MPa。喷射混凝土材料的抽检频率与建筑物混凝土相同。钢筋（丝）网找每批次取1个样检验。 2.2.6 止水、排水、伸缩缝（1）橡胶止水带1)止水带的耐久性应满足水工建筑物止水带技术规范(DL/T5215-2005)的规定。2)橡胶止水带厚度不小于10mm，宽350mm，性能满足下表要求：橡胶止水带物理性能指标表项 目橡胶止水带遇水膨胀线硬度(邵尔A)度605455拉伸强度，MPa153扯断伸长率%380350压缩永久变形7024h,%3
