超低温冰箱标准操作规程.doc

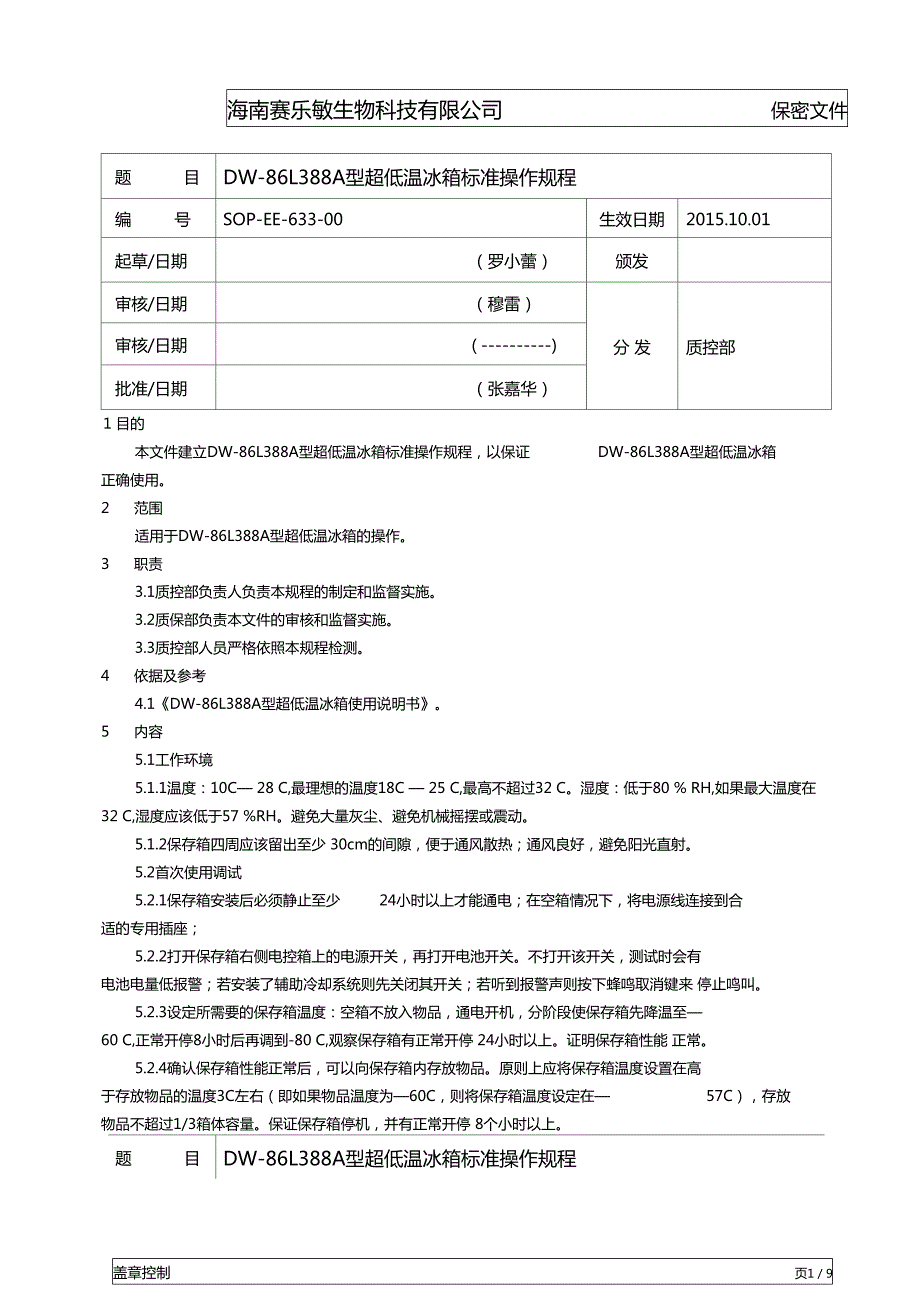

1、海南赛乐敏生物科技有限公司保密文件题目DW-86L388A型超低温冰箱标准操作规程编号SOP-EE-633-00生效日期2015.10.01起草/日期（罗小蕾）颁发审核/日期（穆雷）分 发质控部审核/日期()批准/日期（张嘉华）1 目的本文件建立DW-86L388A型超低温冰箱标准操作规程，以保证DW-86L388A型超低温冰箱正确使用。2 范围适用于DW-86L388A型超低温冰箱的操作。3 职责3.1质控部负责人负责本规程的制定和监督实施。3.2质保部负责本文件的审核和监督实施。3.3质控部人员严格依照本规程检测。4 依据及参考4.1DW-86L388A型超低温冰箱使用说明书。5 内容5.

2、1工作环境5.1.1温度：10C 28 C,最理想的温度18C 25 C,最高不超过32 C。湿度：低于80 % RH,如果最大温度在 32 C,湿度应该低于57 %RH。避免大量灰尘、避免机械摇摆或震动。5.1.2保存箱四周应该留出至少 30cm的间隙，便于通风散热；通风良好，避免阳光直射。5.2首次使用调试5.2.1保存箱安装后必须静止至少24小时以上才能通电；在空箱情况下，将电源线连接到合适的专用插座；5.2.2打开保存箱右侧电控箱上的电源开关，再打开电池开关。不打开该开关，测试时会有 电池电量低报警；若安装了辅助冷却系统则先关闭其开关；若听到报警声则按下蜂鸣取消键来 停止鸣叫。5.2.

3、3设定所需要的保存箱温度：空箱不放入物品，通电开机，分阶段使保存箱先降温至60 C,正常开停8小时后再调到-80 C,观察保存箱有正常开停 24小时以上。证明保存箱性能 正常。5.2.4确认保存箱性能正常后，可以向保存箱内存放物品。原则上应将保存箱温度设置在高 于存放物品的温度3C左右（即如果物品温度为60C，则将保存箱温度设定在57C），存放物品不超过1/3箱体容量。保证保存箱停机，并有正常开停 8个小时以上。题目DW-86L388A型超低温冰箱标准操作规程编号SOP-EE-633-00生效日期2015.10.015.3日常使用注意事项5.3.1冰箱应由专人负责，每天检查运行情况并记录（每隔

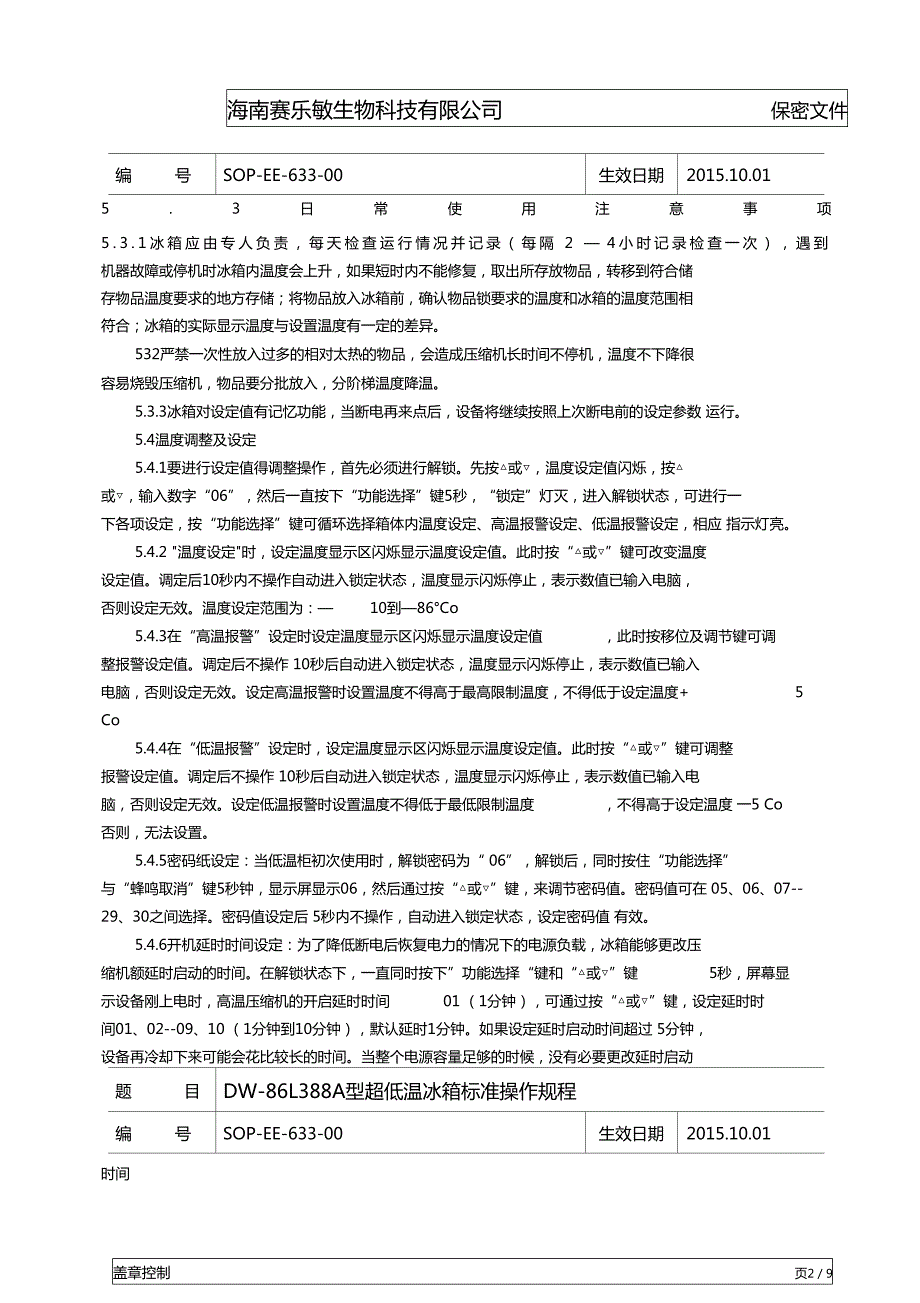

4、 2 4小时记录检查一次），遇到机器故障或停机时冰箱内温度会上升，如果短时内不能修复，取出所存放物品，转移到符合储 存物品温度要求的地方存储；将物品放入冰箱前，确认物品锁要求的温度和冰箱的温度范围相 符合；冰箱的实际显示温度与设置温度有一定的差异。532严禁一次性放入过多的相对太热的物品，会造成压缩机长时间不停机，温度不下降很 容易烧毁压缩机，物品要分批放入，分阶梯温度降温。5.3.3冰箱对设定值有记忆功能，当断电再来点后，设备将继续按照上次断电前的设定参数 运行。5.4温度调整及设定5.4.1要进行设定值得调整操作，首先必须进行解锁。先按或，温度设定值闪烁，按 或，输入数字“06”，然后一直

5、按下“功能选择”键5秒，“锁定”灯灭，进入解锁状态，可进行一 下各项设定，按“功能选择”键可循环选择箱体内温度设定、高温报警设定、低温报警设定，相应 指示灯亮。5.4.2 温度设定时，设定温度显示区闪烁显示温度设定值。此时按“或”键可改变温度 设定值。调定后10秒内不操作自动进入锁定状态，温度显示闪烁停止，表示数值已输入电脑， 否则设定无效。温度设定范围为：10到86Co5.4.3在“高温报警”设定时设定温度显示区闪烁显示温度设定值，此时按移位及调节键可调整报警设定值。调定后不操作 10秒后自动进入锁定状态，温度显示闪烁停止，表示数值已输入 电脑，否则设定无效。设定高温报警时设置温度不得高于最

6、高限制温度，不得低于设定温度+5Co5.4.4在“低温报警”设定时，设定温度显示区闪烁显示温度设定值。此时按“或”键可调整 报警设定值。调定后不操作 10秒后自动进入锁定状态，温度显示闪烁停止，表示数值已输入电 脑，否则设定无效。设定低温报警时设置温度不得低于最低限制温度，不得高于设定温度 一5 Co否则，无法设置。5.4.5密码纸设定：当低温柜初次使用时，解锁密码为“ 06”，解锁后，同时按住“功能选择” 与“蜂鸣取消”键5秒钟，显示屏显示06，然后通过按“或”键，来调节密码值。密码值可在 05、06、07-29、30之间选择。密码值设定后 5秒内不操作，自动进入锁定状态，设定密码值 有效。

7、5.4.6开机延时时间设定：为了降低断电后恢复电力的情况下的电源负载，冰箱能够更改压 缩机额延时启动的时间。在解锁状态下，一直同时按下”功能选择“键和“或”键5秒，屏幕显示设备刚上电时，高温压缩机的开启延时时间01 （1分钟），可通过按“或”键，设定延时时间01、02-09、10 （1分钟到10分钟），默认延时1分钟。如果设定延时启动时间超过 5分钟， 设备再冷却下来可能会花比较长的时间。当整个电源容量足够的时候，没有必要更改延时启动题目DW-86L388A型超低温冰箱标准操作规程编号SOP-EE-633-00生效日期2015.10.01时间547开机报警测试以及电池电量测试：低温保存箱通电后

8、同时按下“和蜂鸣取消”键5秒钟，蜂鸣器蜂鸣报警，则电池电量低指示灯将闪烁六下，如果电池电量正常，则电池电量低 指示灯不会点亮和闪烁；六秒钟后，为开机报警测试，这时所有的指示灯将不闪烁点亮六秒钟， 所有的数码管线上“8”六秒钟，这说明显示板上的所有显示部件是正常的。5.5显示和报警5.5.1显示面板工作状态提示：锁定指示灯，灯亮表示所有设定均被锁定，以防止误操 作；”网络“灯亮表示网络系统处于工作状态；”运行“灯亮，表示低温压缩机在工作；”稳压“指示 灯亮表示电压增压器在进行增、减压工作；”后背系统“灯亮表示后备制冷系统处在工作状态。5.5.2高温报警和低温报警：当箱体内温度高于或低于报警设置

9、温度时，报警指示灯亮，蜂 鸣器延迟15分钟发出间断报警音。5.5.3断电报警：设备断电时，报警指示灯闪烁，屏幕温度不显示与显示交替出现，延迟1分钟发出间断报警声。5.5.4电压超标报警：电压低或高于正常，报警指示灯闪烁，延迟1分钟发出间断报警音。5.5.5冷凝器脏：当冷凝器过滤网堵塞时，或环境温度过高引起冷凝器温度过高时，报警指 示灯闪烁，发出间断报警音。5.5.6环境温度过高：环境温度高于 32C，报警指示灯闪烁，当环境温度超过38C是，发出间断报警音。5.5.7传感器异常：当箱内主传感器出现故障时，报警指示灯闪烁，交替显示E2和保存室温度，发出间断报警音；当冷凝器传感器出现故障时，报警指示

10、灯闪烁，交替显示E1和保存室温度，发出间断报警音，当环境温度传感器出现故障时，报警指示灯闪烁，交替显示E0和保存室温度，发出间断报警音；当热交换器传感器出现故障，报警指示灯闪烁，交替显示E3和保存室温度，发出间断报警音。5.5.8电池电量低：蓄电池电量不足或电池开关没打开，测试时报警指示灯烁。5.5.9灯光闪烁报警无法取消，直到故障排除；而蜂鸣器声音报警，均可按”蜂鸣取消“键来静 音，静音时间为30分钟，30分钟后如故障仍然存在，则报警重新开始。5.5.10正常开机前都要打开蓄电池开关，只要接通符合设备要求的交流电，设备就进入正常 工作状态，在交流电正常供电时，设备可以给蓄电池充电，当意外出现

11、交流电断电时，蓄电池 就给显示屏供电，是显示正常，当蓄电池放电到电压小于一定值时，蓄电池停止工作，显示屏 不再显示。在蓄电池可以正常供电的情况下，若想彻底断电，只要拔下交流电源线，然后关闭 设备上的蓄电池开关即可。此时屏幕不显示。为了延长保存箱的寿命，箱内温度设定后，当环 境温度高于35 C,如果设定温度低于82 C，则自动调回到82 C，如果环温低于30 C,则返 回到原设定值。5.5.11报警自动恢复时间设置：在有报警的情况下，按显示板上的蜂鸣器取消键可停止蜂鸣题目DW-86L388A型超低温冰箱标准操作规程编号SOP-EE-633-00生效日期2015.10.01器报警，如果报警条件仍然

12、存在，蜂鸣器报警在暂停30分钟后将会自动恢复。5.6日常保养561清洁保存箱：保存箱每月清扫一次；使用干布擦拭掉保存箱外壳和内室及所有附体上 的少量灰尘。如果保存箱很脏，则使用浸过中性洗涤剂的清洁布将赃物清掉并用湿布拭去残留 的洗涤剂，然后用干布擦拭；不得将水倾倒于保存箱外壳上火保存室内，否则可能损坏电器绝 缘而导致故障发生；压缩机和其他机械零件处于完全密封状态，不需润滑；每月除去一次内壁 上的霜以及清洗一次冷凝器过滤网。562清洗冷凝器过滤网：当保存箱显示板上”冷凝器脏“报警灯闪烁时，需要清洗过滤网。即 使灯不亮的情况下也该每月清洗一次过滤网。若过滤网堵塞，则会缩短压缩机寿命，降温也慢。 请

13、按照以下步骤清洗过滤网：先向外拉出机仓前护罩，拿出过滤网，用清水清洗过滤网，然后 把过滤网放回原处并装上机仓前护罩，如果清理过滤网之前”冷凝器脏“报警灯亮，则清理后检查 灯是否熄火。563内壁除霜：结霜一般在箱体上部和内门上，霜可能会使箱体和门封条之间出现缝隙， 然后引起制冷效果不良。用设备附带的除霜铲对内门进行除霜。注意：不要用小刀或螺丝刀等 尖锐的工具除霜。步骤：取出箱内的物品（若有辅助冷却装置，关闭装置），关闭电源开关， 打开外门和内门，让冰箱外门自然敞开一段时间以便化霜，用一块干布把箱体底部的积水擦干， 清洁完箱体和内门后，重新启动设备，最后把物品放回箱体内。564电池维护：在低温冰箱

14、持续工作时，每隔15天检测电池电量，当检测电池电量低的时候，请确保电池开关处于打开状态，此时电池被充电，当电池持续充电一周后，请重新测试电 池电量，正常情况下，此时电池电量应是充足的，如果依然出现电池电量不足的情况，建议更 换充电电池；断电报警电池是消耗品，电池的寿命约为3年。如果电池使用超过 3年以上，当报警时可能不动作，而且存储的设定可能会受影响。5.7故障排除5.7.1设备不能启动：电源连接是否正常，主电源开关是否打开、电源电压是否太低、保存 室内是否一次存入大量物品。5.7.2冷却不良：环境温度是否太高、内门是否关严、外门是否关严、冷凝器过滤网是否脏、 温度设置是否正确、保存箱是否远离

15、直射阳光、保存箱是否靠近热源、测试用通孔的橡胶孔盖 和绝热材料是否正确安放、保存室内是否几小时内放入了太多的未冷冻物品。5.7.3噪声：保存箱是否安装于坚实的地面、保存箱外壳是否接触到任何东西、保存箱是否 用水平支脚调平、保存箱是否进入低温运行状态、请检查声音是否来自压缩机、敲打的声音。5.8填写DW-86L388A 型超低温冰箱运行记录，放样品 /物品后填写DW-86L388A 型 超低温冰箱使用记录。5 附件列表题 目 DW-86L388A型超低温冰箱标准操作规程编 号 SOP-EE-633-00生效日期 2015.10.01描述共页1EER-SOP-633-01.00 DW-86L388

16、A 型超低温冰箱运行记录12EER-SOP-633-02.00 DW-86L388A 型超低温冰箱使用记录13EER-SOP-633-03.00 DW-86L388A 型超低温冰箱维护记录16修订历史版本号生效日期注销日期修订项目002015.10.01盖章控制页5 / 9海南赛乐敏生物科技有限公司保密文件文件编号：EER-SOP-633-01.00DW-86L388A型超低温冰箱运行记录年 月时间温度（C）运行状态记录人备注01日02日03日04日05日06日07日08日09日10日11日12日13日14日15日16日17日18日19日20日21日22日23日24日25日26日27日28日29日30日31日盖章控制页7 / 9DW-86L388A型超低温冰箱使用记录设备编号：存入/ 取出样品/物品名称批号数量用途备注操作人 /日期复核人 /日期海南赛乐敏生物科技有限公司保密文件DW-86L388A型超低温冰箱维护记录设备编号年维护内容备注操作人复核人月日盖章控制页9 / 9
