超前钻施工方案.doc

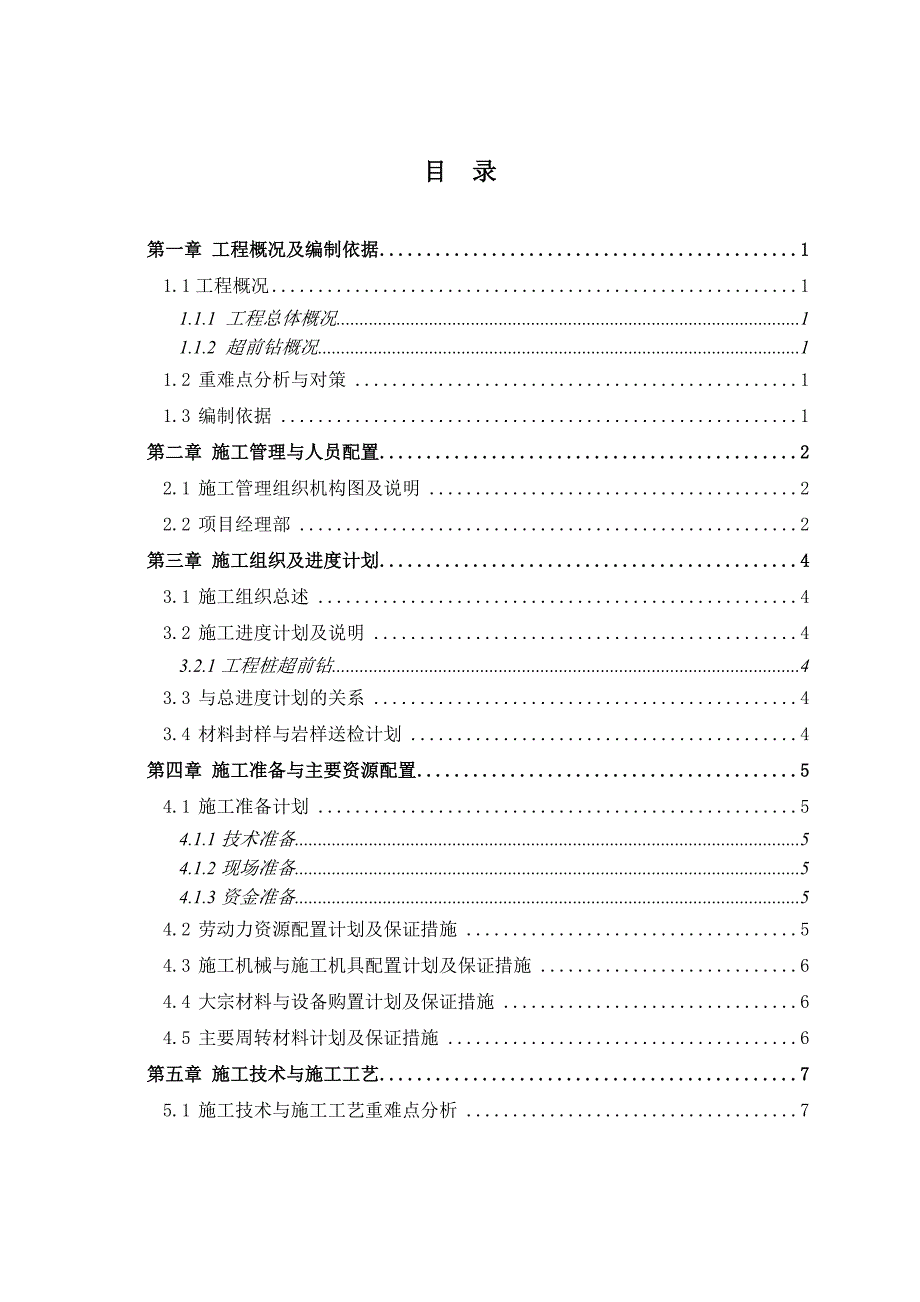

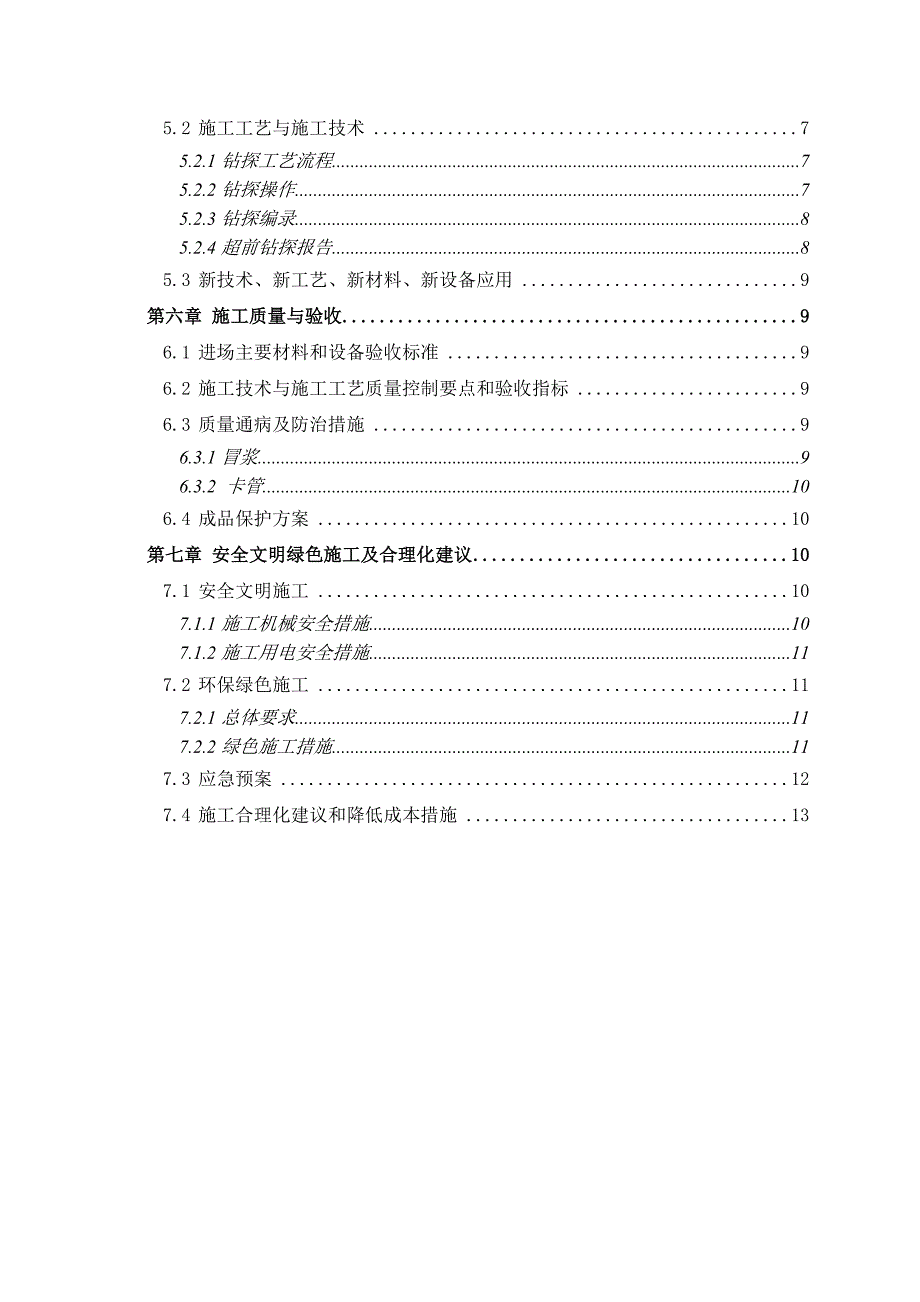

1、目 录第一章 工程概况及编制依据11.1工程概况11.1.1 工程总体概况11.1.2 超前钻概况11.2 重难点分析与对策11.3 编制依据1第二章 施工管理与人员配置22.1 施工管理组织机构图及说明22.2 项目经理部2第三章 施工组织及进度计划43.1 施工组织总述43.2 施工进度计划及说明43.2.1工程桩超前钻43.3 与总进度计划的关系43.4 材料封样与岩样送检计划4第四章 施工准备与主要资源配置54.1 施工准备计划54.1.1技术准备54.1.2现场准备54.1.3资金准备54.2 劳动力资源配置计划及保证措施54.3 施工机械与施工机具配置计划及保证措施64.4 大宗材

2、料与设备购置计划及保证措施64.5 主要周转材料计划及保证措施6第五章 施工技术与施工工艺75.1 施工技术与施工工艺重难点分析75.2 施工工艺与施工技术75.2.1钻探工艺流程75.2.2钻探操作75.2.3钻探编录85.2.4超前钻探报告85.3 新技术、新工艺、新材料、新设备应用9第六章 施工质量与验收96.1 进场主要材料和设备验收标准96.2 施工技术与施工工艺质量控制要点和验收指标96.3 质量通病及防治措施96.3.1冒浆96.3.2 卡管106.4 成品保护方案10第七章 安全文明绿色施工及合理化建议107.1 安全文明施工107.1.1施工机械安全措施107.1.2施工用电

3、安全措施117.2 环保绿色施工117.2.1总体要求117.2.2绿色施工措施117.3 应急预案127.4 施工合理化建议和降低成本措施13第一章 工程概况及编制依据1.1工程概况1.1.1 工程总体概况1.1.2 超前钻概况桩基础超前钻： 1.2 重难点分析与对策1、本工程地表覆土，东北角有水坑，大约存在200平方米1米深的水坑，影响前期超前钻施工。 对策：合理安排施工顺序，组织与超前钻施工流水作业，水坑排水。2、超前钻工程量大，共有1246个钻孔，并且局部有7080m未入岩，土洞较多达到50%，机械经常出现埋杆，局部夹带12m深岩层，工期紧张，要求工期顺延20天。 对策：1、总包监理全

4、天配合现场孔位验收，达到设计要求，马上收孔； 2、加大机械人员投入，晚上加班作业； 3、组织流水施工； 4、优先施工六星酒店区域，后续工序提前穿插作业。1.3 编制依据1、业主提供的广州万达文化旅游城酒店群地块岩土工程初步勘察报告（电子版）； 2、业主提供的广州万达文化旅游城酒店群地块基坑支护施工蓝图(2016年7月25日)；3、广东省标准建筑地基基础检测规范(DBJ15-20-2008)； 4、建筑桩基技术规范(JGJ94-2008)；5、钢筋焊接及验收规程(JGJ18-2012)；6、建筑机械使用安全技术规程（JGJ33-2012）。7、国家标准岩土工程勘察规范（GB50021-2001）

5、8、国家标准建筑地基基础设计规范(GB50007-2011)及广东省标准建筑地基基础设计规范(DBJ15-31-2003)；9、 国家行业标准建筑桩基技术规范(JGJ94-2008)；10、中国工程标准化协会岩土工程超前钻探报告编制标准（CSCS 99：98）；11、 建设部房屋建筑和市政基础设施工程勘察文件编制深度规定（2010年版）。第二章 施工组织与管理2.1 施工管理组织机构图及说明说明：根据工程体量和我司标准化管理要求，组建了项目部，项目部管理人员由总经理、项目经理、项目总工、商务经理、生产经理、测量员、技术员、施工员、预算员、安全员、材料员、资料员等组成，组织严密，分工明确，管理

6、科学，以确保按质按量切实履行和完成施工合同规定的义务2.2 项目经理部表2.2-1 项目主要管理人员表 2.3 进度、质量、安全及文明施工目标表2.3-1 施工总体目标序号目 标内 容1工期目标通过整个工序的先后排列，进行周密安排，各工序之间的交叉作业和相互配合，通过优选法和机具设备的优化施工能力，每一环节的工序协调、材料、劳力、设备等优化管理，确保预定工期。2质量目标合格工程，满足设计及规范要求3安全目标无重伤事故，杜绝死亡事故，全员负伤率控制为零，具体措施是建立以项目经理为首的安全生产领导小组，落实岗位责任制，制订有目标性的有效措施，建立定期性的检查制度，以预防为主，消灭安全隐患于萌芽状态

7、4文明施工目标认真贯彻执行花都区有关工程文明施工精神、文件的具体要求。现场作封闭管理，车辆外出不带泥尘上路、场地材料堆放整齐、机具排列有序、主要道路硬地化处理、生活区、各种设施符合市政相关文件的要求，文明施工标牌，悬挂醒目，从管理人员到操作工人，定期作文明施工交底，从思想上重视文明施工，加强文明管理，维护市容卫生、树立建筑行业的文明形象。第三章 施工组织及进度计划3.1 施工组织总述超前钻施工顺序为六星级酒店五星A区五星B区，最终按照施工进度计划完成整个超前钻施工。3.2 施工进度计划及说明3.2.1工程桩超前钻根据桩图纸，本工程共有工程桩641根，除36根摩擦桩一桩一探外，其他嵌岩桩均为一

8、桩两探，共有超前钻1246个，根据以往施工经验得知：平均每台钻机每天能够施工约1个超前钻，计划30个工作日完成六星级酒店和五星A。计划施工机械数量50台，分区段流水作业。具体计划详附表：表3.2-1 超前钻施工进度计划表表3.2-1 超前钻施工进度计划表表3.2-1 超前钻施工进度横道图3.3 与总进度计划的关系由于业主暂定2016年9月12日为桩基础施工节点，因此目前的超前钻的工期非常紧，在2016年9月9日前需完成超前钻及溶洞处理施工，为节省总工期，划分区域进行施工，集中完成一个区域移交桩基施工，过程中见缝插针，紧密安排桩基与超前钻穿插施工，为关键节点及总进度计划实现提供条件。3.4 材料

9、封样与样板计划受当前施工场地限制，本工程前期采用试钻，岩样按设计要求留置并送检。第四章 施工准备与主要资源配置4.1 施工准备计划4.1.1技术准备1、施工工艺形式报告已经过审批，对现场施工人员及班组进行了技术交底；2、施工图纸现场核对工作已经完成；3、施工检测设备及计量器具已标定；4、施工钻孔坐标复核完毕；5、劳务施工技术人员和特殊工种进场前进行技术培训，培训考核合格后可进入岗位。4.1.2现场准备 1、施工机械到位，机械性能良好；2、施工范围内的地上地下障碍物已经清理完毕；3、施工人员到位，相关证件齐全；4、现场周边地下管线已根据相关资料调查清楚，影响施工的部分以清理完成；4.1.3资金准

10、备表4.1-1 资金准备及保障措施编号资金类别管理保障措施1进帐资金执行严格的预算管理：施工准备期间，编制项目全过程现金流量表，预测项目的现金流，对资金做到平衡使用，以丰补缺，避免资金的无计划管理。2流出资金(1) 执行专款专用制度建立专门的工程资金账户，随着工程各阶段控制日期的完成，及时支付各专业队伍的班组费用，防止施工中因为资金问题而影响工程的进展，充分保证劳动力、机械、材料的及时进场。(2)严格预算管理编制预算管理制度，并严格执行。(3) 资金压力分解在选择分包商、材料供应商时，提出部分支付的条件，向同意部分支付又相对资金雄厚的合格班组、供应商进行倾斜。4.2 劳动力资源配置计划及保证措

11、施在劳动力组织上，根据施工进度安排相应的队伍，在劳动力安排上按流水作业，保证旺盛的施工战斗力，并在实际施工中根据施工进展进行调整，灵活安排，保证施工进度。表4.2-1 主要劳动力投入计划表序号工种人数备注序号工种人数备注1超前钻成孔工805杂工22制浆注浆工206吊车司机13机修工17电焊工24电工14.3 施工机械与施工机具配置计划及保证措施序号设备名称型号规格单位数量备注一钻探设备1岩芯钻机XY-100台50年检合格二测量设备1全站仪NIKON台2年检合格2红外线测距仪REDZA台2年检合格3水准仪DSE 2台1年检合格4铟互水准标尺河北把1年检合格三计算机1台式电脑联想台2年检合格2打印

12、机HP台1年检合格3数码相机 OLYMPUS台1年检合格4.4 大宗材料与设备购置计划及保证措施主要大宗材料为水泥，随施工进度，提前进场，确保超前钻正常施工。4.5 主要周转材料计划及保证措施本专项工程无周转材料第五章 施工技术与施工工艺5.1 施工重难点分析1）施工场地松软，易导致超前钻机倾斜，影响垂直度；2）在土性为中密以上的沙层中施工，易发生卡钻；3）地质复杂，岩面深，斜岩大，地质起伏大具体分析见6.3质量通病及防治措施5.2 施工工艺与施工技术5.2.1钻探工艺流程制作泥浆池平整场地移至下一孔位封孔、清理场地测静止水位钻进、取样、测试钻机移至点位钻孔点位测设开钻前的准备：1）开孔前应对

13、钻探设备安装质量、水、电、交通、场地、安全防护设施等方面做好全面检查验收，必须达到施工设计和安全技术要求。2）施工所用的工具材料，如钻具、钻头、套管、油料、粘土、冲洗液、拧卸工具、取芯取样工具、测试工具，岩芯箱等数量要足够，品种配备齐全。3）根据钻孔表层情况，确定是否下入孔口管，如若下入孔口管，孔口管管靴应下到稳定地层部位，其管外环形空间应进行封闭处理，以稳固孔口管并防止与管外水流串通。4）现场各类物资必须摆放整齐，保持现场文明、卫生、整洁。5.2.2钻探操作1）钻探操作（含钻具规格、回次进尺、岩芯采取率、编录等项）、取样操作必须执行岩土工程超前钻探规范第九章第一节、第二节、第四节。2）复杂地

14、层与特殊条件下钻探操作应执行工程地质钻探规程第3.5条规定。3）仔细鉴定岩芯，按岩土工程勘察规范第三章第二节和有关规范要求统一岩土命名标准。4）准确记录钻探进尺、不同岩性的分层厚度和采样位置。准确记录溶洞顶和底的深度。5）钻探保证措施：（1） 钻孔直径应依据钻探目的和用途确定。岩芯采取率应达到有关要求钻探，每一回次采取率：完整岩层不应低于85，强风化类土不应低于80，破碎岩层不应低于65%。（2）为保证采取率，对不同的地层采用不同的方法，控制措施如下：回次应在保证获得准确的地质资料的前提下，根据地层条件和钻具的长度确定。在完整岩层中钻进时，回次进尺不得超过2.5m。对于软岩采用合金钻头回转钻进

15、对于硬质岩，采用金刚石钻有回转钻进；对于破碎带，采用单动双管钻进回转钻具取芯。5.2.3钻探编录 我司专业编录人员将准确记录钻探进尺、不同岩性的分层厚度和采样位置。厚度大于0.5m的工程地质层将分层描述。现场描述应主要有以下内容：1、岩体的描述应包括结构面、结构体、岩层厚度和结构类型。2、碎石土应描述颗粒级配、颗粒形态、颗粒排列、母岩成分、风化程度、充填物的性质和充填程度、密实度等。3、逐孔、逐箱拍摄岩芯彩色照片，每箱岩芯应拍摄1张照片，照片上的标记（超前钻探名称、孔号、箱号、终孔深度等）应清晰。宜用数码照相机拍摄岩芯，以便于计算机保存、编辑。5.2.4超前钻探报告 1、对岩土工程超前钻探报

16、告的基本要求，原则上应执行岩土工程勘察报告编制规范并满足设计单位的有关规定要求。2、岩土工程超前钻探报告的编写，必须综合研究钻探、室内试验、等超前钻探手段获得的结果，满足桩基础设计、施工的需要。3、岩土工程超前钻探报告内容目录如下：1）岩土工程超前钻探报告正文，或专业超前钻探报告正文；（1）、前言：包括工程概况、超前钻探的技术要求、超前钻探方法及完成的工作量、超前钻探依据的技术规范。（2）、场地工程地质条件：包括场地地形地貌、岩土层结构。（3）、结论及建议：基础方案、基础建议深度、不良地质作用评价等。2）附图：（1）、图例（2）、勘探点平面（孔）布置平面图；（3）、 勘探孔钻孔柱状图；3）附件

17、1）、岩土试验报告（2）、岩芯彩色照片：应逐孔拍摄，照片上的标记（工程名称、孔号、箱号及终孔深度等）应清晰。5.3 新技术、新工艺、新材料、新设备应用本专项工程未使用新技术、新工艺、新材料、新设备。第六章 施工质量与验收6.1 进场主要材料和设备验收标准1、 水泥验收标准：出厂报告、合格证等资料齐全，安定性、凝结时间、标准稠度用水量、抗压强度、抗折强度等技术参数检测合格，具体按水泥标准稠度、凝结时间、体积安定性检测方法（GBT 13462011）执行。6.2 施工技术与施工工艺质量控制要点和验收指标在主要施工方法和施工工艺中已做详细描述。6.3 质量通病及防治措施6.3.1冒浆冒浆是指注浆

18、施工过程中，浆液由地表或管线冒出。冒浆的发生不但会造成浆液流失浪费，而且使注浆施工不能达到设计意图，更有甚者会造成施工区域的管线破坏。因此，施工中应采取各种措施预防和处理冒浆现象。1、冒浆产生的原因注浆孔封孔质量差，浆液极易沿注浆孔外壁上升，由薄弱部位冒出；注浆速度及注浆压力过大；靠近注浆区域近距离施工，浆液沿施工处冒出。2、预防和处理措施加强注浆孔的封孔质量；据工程统计，冒浆一般发生在注浆周围6m范围内；冒浆一般产生在距地表下6m的注浆带，因而若距地表下6m注浆带注浆施工时，应采取有效的技术措施，例如加密注浆孔，采取减量减压，采用超细水泥等细颗粒注浆材料等措施；地表冒浆时，一般可采取间歇注浆

19、措施；等待12小时后，再次复注，若无效，可采取换孔作业，以后再进行补注，复注时若注浆量未达到设计值但又注不进，则根据需要及时补钻注浆孔；注浆过程中，应加强监测，观察周围管线内是否冒浆，若发现，应采取调整浆液配比，缩短凝胶时间，瞬时封堵孔洞。6.3.2 卡管卡管是指注浆管掉入或卡入孔内无法提出的现象。产生卡管现象，会使注浆管报废，无法继续正常注浆或重复注浆。卡管现象在工程中经常多次出现。1、产生卡管的原因工人对工艺不熟悉，虽经短期培训，但仍不熟练；丝扣加工和管箍不配套或注浆管未连接好，提管时易脱扣或卡住止浆塞；注浆管加工粗糙，造成下管时丝扣脱落或反转，提管时阻力大；丝扣和注浆管不匹配，返浆严重碎

20、石卡在钢管与孔壁间。2、解决卡管的措施加强研究工作，提高工艺的可行性，若注砂浆时输送管爆裂脱节，此现象一般出现在某个注浆孔开始和结束阶段，注浆开始时第一斗浆液不宜太稠，注浆压力适中，待管路畅通后，逐渐调整浆液稠度和压力，注浆结束时输送管爆裂脱节，说明注浆量已饱和，可停止注浆；对吸浆量大、注浆难以结束的地段，采取低压、浓浆、限流、限量、间歇注浆或掺加速凝剂、回填等方式处理；恢复注浆后，如注入率与中断前相比减少很多，且较短时间停止吸浆，则应采取补救措施；尽快恢复注浆，否则立即进行冲洗钻孔，而后恢复注浆。提高钻孔及下管质量，调整合适的注浆参数，减少串浆、下不进管等现象的发生。6.4 成品保护方案 1

21、分包单位驻现场代表为其所施工区域专业的成品保护直接责任人。 2、分包在施工注意保护其他单位已完成的工程，如有损坏，自行协商修复或赔偿事宜。如洽谈不妥，可向总包或甲方相关人员出面协调并解决。 3、分包单位的成品保护工作在总包的统一领导下进行。第七章 安全文明绿色施工及合理化建议7.1 安全文明施工7.1.1施工机械安全措施1、钻机应放置平稳，安装后钻杆中心线的偏斜应小于全长的1%；2、钻孔中如遇卡钻，建议使用套管护壁加泥浆护壁；3、钻孔过程中遇有机架晃动、移动、偏斜应立即停钻；4、钻机作业中，施工人员必须佩戴安全帽；5、钻孔时，严禁用手清除螺旋片上的泥土。6、配备6米长的方木在施工现场，防止钻

22、到大溶（土）洞时塌方导致钻机掉入坑内，有相应的应急能力。7.1.2施工用电安全措施1、检修设备须切断电源，停电后方能进行维修。2、电气设备的金属外壳应采用接地或接零保护。3、电线电缆不准拖地敷设，施工现场临时用电必须符合建设部临时用电安全技术规范（JGJ46-2005）。4、各种电闸箱内，应保持清洁，不得存放任何东西，并配备安全锁。工作完毕后，应切断电源，锁好电闸箱。5、并做好定期检查工作，确保施工用电的安全。7.2 环保绿色施工7.2.1总体要求1、工地门口应有“五牌二图”（施工单位及工地名称牌、工地主要管理人员名单牌、安全生产无重大事故计数牌、安全生产六大纪律牌、防火安全须知牌、施工现场总

23、平面图、现场区域卫生包干图），还应有安全卫生、文明施工监督电话。2、工地内要有安全生产、文明卫生内容的宣传栏或宣传标语等。3、工地应有急救箱并备有有效药品，工地应设立医务室，配备医务人员及必要的设备。4、工地必须要有环境卫生及文明施工的各项管理制度，现场要有除“四害”制度和措施（制度和措施要上墙）。5、工地现场管理资料中，必须有环境卫生、文明施工的措施要求，并落实责任人。7.2.2绿色施工措施本施工现场需注意施工可能对环境造成的不良影响，控制施工噪声，控制扬尘。控制扬尘、噪音措施见表7.2-1。环境控制方案职工随处乱扔的废物，生活垃圾，材料堆放混乱。1、施工现场干净整洁。2、施工场地材料堆放整

24、齐。3、上级部门检查验收达标。1.严禁职工随处乱扔废物，定期打扫环境卫生，灭蝇灭蚊。2.生活区内垃圾一律装塑料袋扎紧闭严，并集中堆放在定期清理的封闭式垃圾箱果。3.定期把生活垃圾装运到业主指定场所。每天派人进行施工现场清理打扫，并配专职人员对施工环境控制措施实施监督管理，使施工环境达到各方要求。7.3 应急预案（1）项目部对应急人员进行应急准备相关培训：对应急现场人员进行岗位教育和消防知识的教育；对扑救火灾、救护人员的知识能力教育；对抢救摔伤人员知识能力教育；对紧急切断电源、抢救触电人员知识能力教育；对控制机械事故损坏或伤害，排除机械设备危害、防止机械事故继续扩大教育。做好培训计划和培训工作记

25、录。（2）制定切实可行的安全施工方案及安全技术交底，备足备好应急工具和应急用品，作好预防准备。（3）成立应急领导小组，小组成员详见表2.2-1施工管理人员安排。（4）施工现场常备药品表9.4-1 常用外用药品品名适应症品名适应症创可贴小创伤出血碘酊（2%）局部消毒万花油烧烫伤酒精（70%）局部消毒紫药水消毒防腐清凉油关节痛、驱暑醒脑防治虫咬京万红软膏烧烫伤红药水清毒止血风油精虫咬、头晕棉垫、崩带外伤出血眼水、眼膏眼部感染止血胶带外伤出血表9.4-2 内服药品名适应症品名适应症速效感冒胶囊发烧、感冒扑尔敏抗过敏氟哌酸腹泻、尿道感染果导治便秘复方甘草片镇咳、祛痰安定失眠碘喉片咽炎、扁桃体炎心痛定治

26、高血压、冠心病颠茄片胃痉挛阿司匹林解热、镇痛多酶片助消化云南白药散瘀、止痛、止血（5） 应急联络电话：医院 120 派出所 110 消防 1197.4 施工合理化建议和降低成本措施1、 及时进行酒店群地块地表土开挖外运和水坑抽水填埋，以保证超前钻施工能够连续作业，避免因出土不及时造成窝工，提升成本、影响工期。2、 现场应配有水净化设备，基坑内地下水抽出后可循环利用到现场，节约资源并且有效降低成本。3、因本场地地势较低，遇大雨天气会导致田美河河水倒灌，现将田美河在商务楼东北角处截流改道，并建议政府相关部门将田美河下游疏通；同时建议业主与设计单位沟通抬高图纸中施工现场基坑四周的平整场地标高，以保证在地下室施工过程中河流中水不倒灌入基坑内。4、在施工过程中严格严格执行旁站制度，达到设计条件后，监理及业主单位需及时判断并终孔。11
