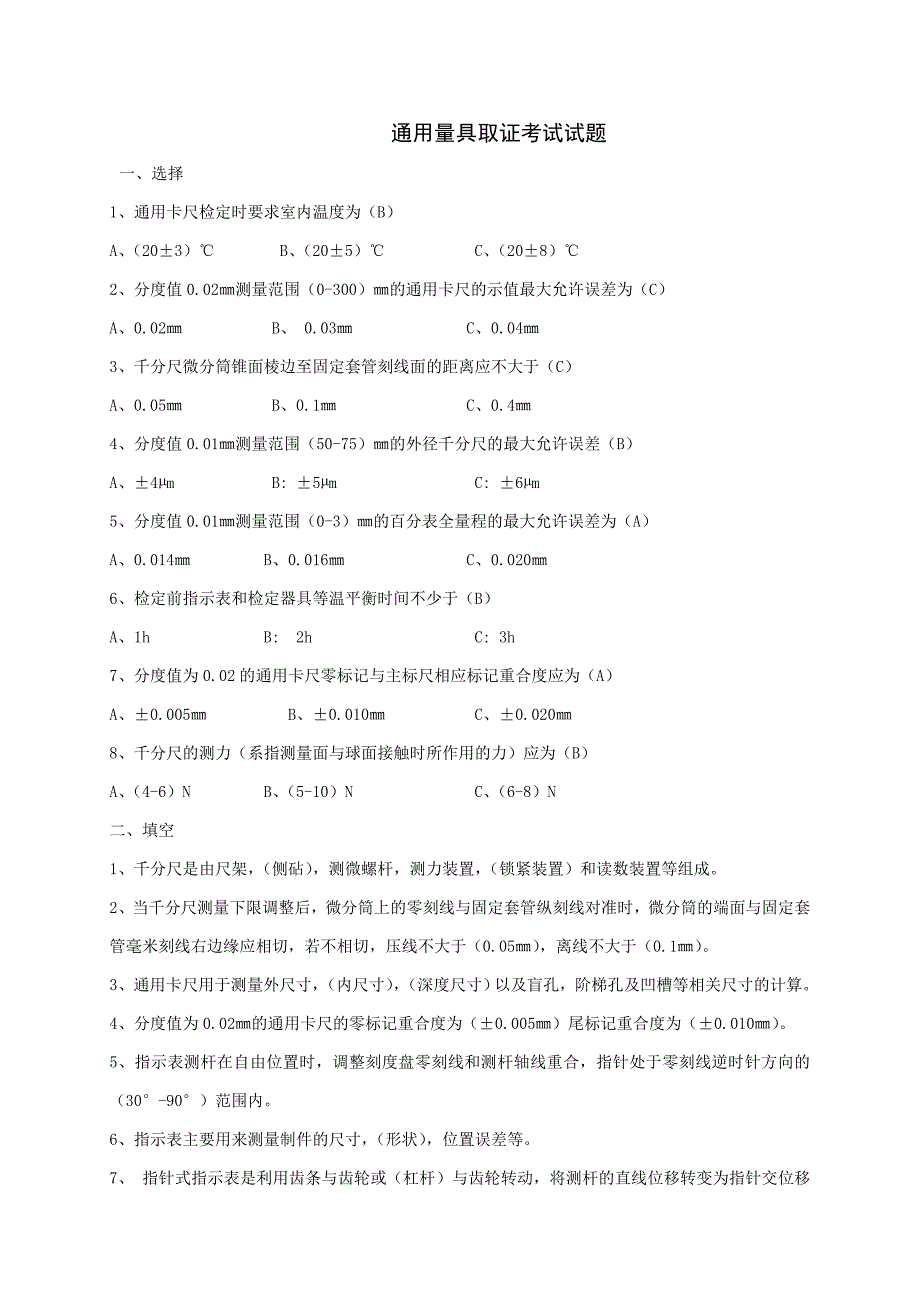

1、通用量具取证考试试题 一、选择1、通用卡尺检定时要求室内温度为（B）A、（203） B、（205） C、（208）2、分度值0.02测量范围（0-300）的通用卡尺的示值最大允许误差为（C）A、0.02 B、 0.03 C、0.04 3、千分尺微分筒锥面棱边至固定套管刻线面的距离应不大于（C）A、0.05 B、0.1 C、0.44、分度值0.01测量范围（50-75）的外径千分尺的最大允许误差（B）A、4m B: 5m C: 6m5、分度值0.01测量范围（0-3）的百分表全量程的最大允许误差为（A）A、0.014 B、0.016 C、0.020 6、检定前指示表和检定器具等温平衡时间不少于（

2、B）A、1h B: 2h C: 3h 7、分度值为0.02的通用卡尺零标记与主标尺相应标记重合度应为（A）A、0.005 B、0.010 C、0.0208、千分尺的测力（系指测量面与球面接触时所作用的力）应为（B）A、（4-6）N B、（5-10）N C、（6-8）N二、填空1、千分尺是由尺架，（侧砧），测微螺杆，测力装置，（锁紧装置）和读数装置等组成。2、当千分尺测量下限调整后，微分筒上的零刻线与固定套管纵刻线对准时，微分筒的端面与固定套管毫米刻线右边缘应相切，若不相切，压线不大于（0.05），离线不大于（0.1）。3、通用卡尺用于测量外尺寸，（内尺寸），（深度尺寸）以及盲孔，阶梯孔及凹槽等

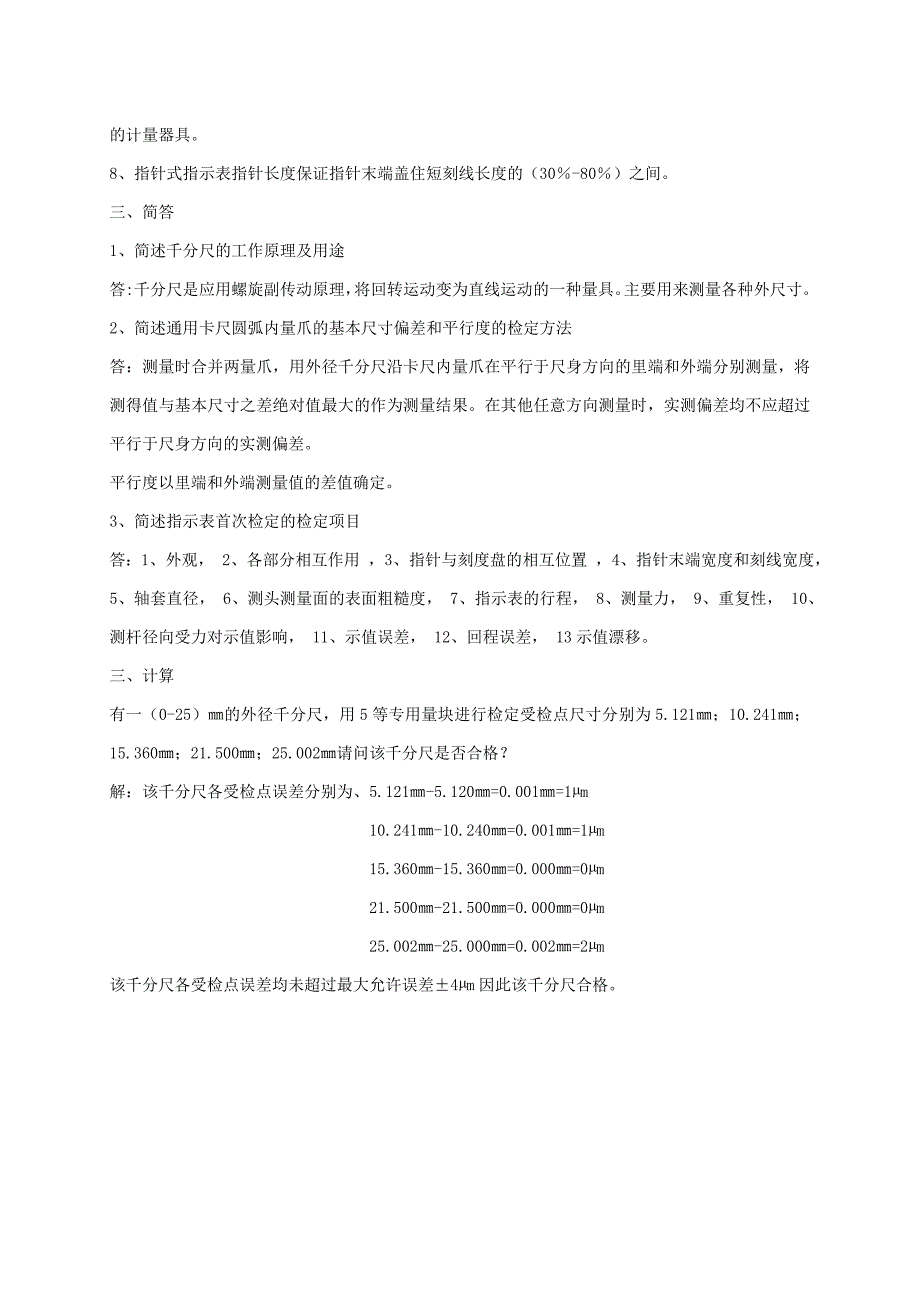

3、相关尺寸的计算。4、分度值为0.02的通用卡尺的零标记重合度为（0.005）尾标记重合度为（0.010）。5、指示表测杆在自由位置时，调整刻度盘零刻线和测杆轴线重合，指针处于零刻线逆时针方向的 （30-90）范围内。6、指示表主要用来测量制件的尺寸，（形状），位置误差等。7、 指针式指示表是利用齿条与齿轮或（杠杆）与齿轮转动，将测杆的直线位移转变为指针交位移的计量器具。8、指针式指示表指针长度保证指针末端盖住短刻线长度的（30-80）之间。三、简答1、简述千分尺的工作原理及用途答:千分尺是应用螺旋副传动原理，将回转运动变为直线运动的一种量具。主要用来测量各种外尺寸。2、简述通用卡尺圆弧内量爪的

4、基本尺寸偏差和平行度的检定方法答：测量时合并两量爪，用外径千分尺沿卡尺内量爪在平行于尺身方向的里端和外端分别测量，将测得值与基本尺寸之差绝对值最大的作为测量结果。在其他任意方向测量时，实测偏差均不应超过平行于尺身方向的实测偏差。平行度以里端和外端测量值的差值确定。3、简述指示表首次检定的检定项目答：1、外观， 2、各部分相互作用 ，3、指针与刻度盘的相互位置 ，4、指针末端宽度和刻线宽度，5、轴套直径， 6、测头测量面的表面粗糙度， 7、指示表的行程， 8、测量力， 9、重复性， 10、测杆径向受力对示值影响， 11、示值误差， 12、回程误差， 13示值漂移。三、计算有一（0-25）的外径千分尺，用5等专用量块进行检定受检点尺寸分别为5.121；10.241；15.360；21.500；25.002请问该千分尺是否合格？解：该千分尺各受检点误差分别为、5.121-5.120=0.001=1m 10.241-10.240=0.001=1m 15.360-15.360=0.000=0m 21.500-21.500=0.000=0m 25.002-25.000=0.002=2m该千分尺各受检点误差均未超过最大允许误差4m因此该千分尺合格。
