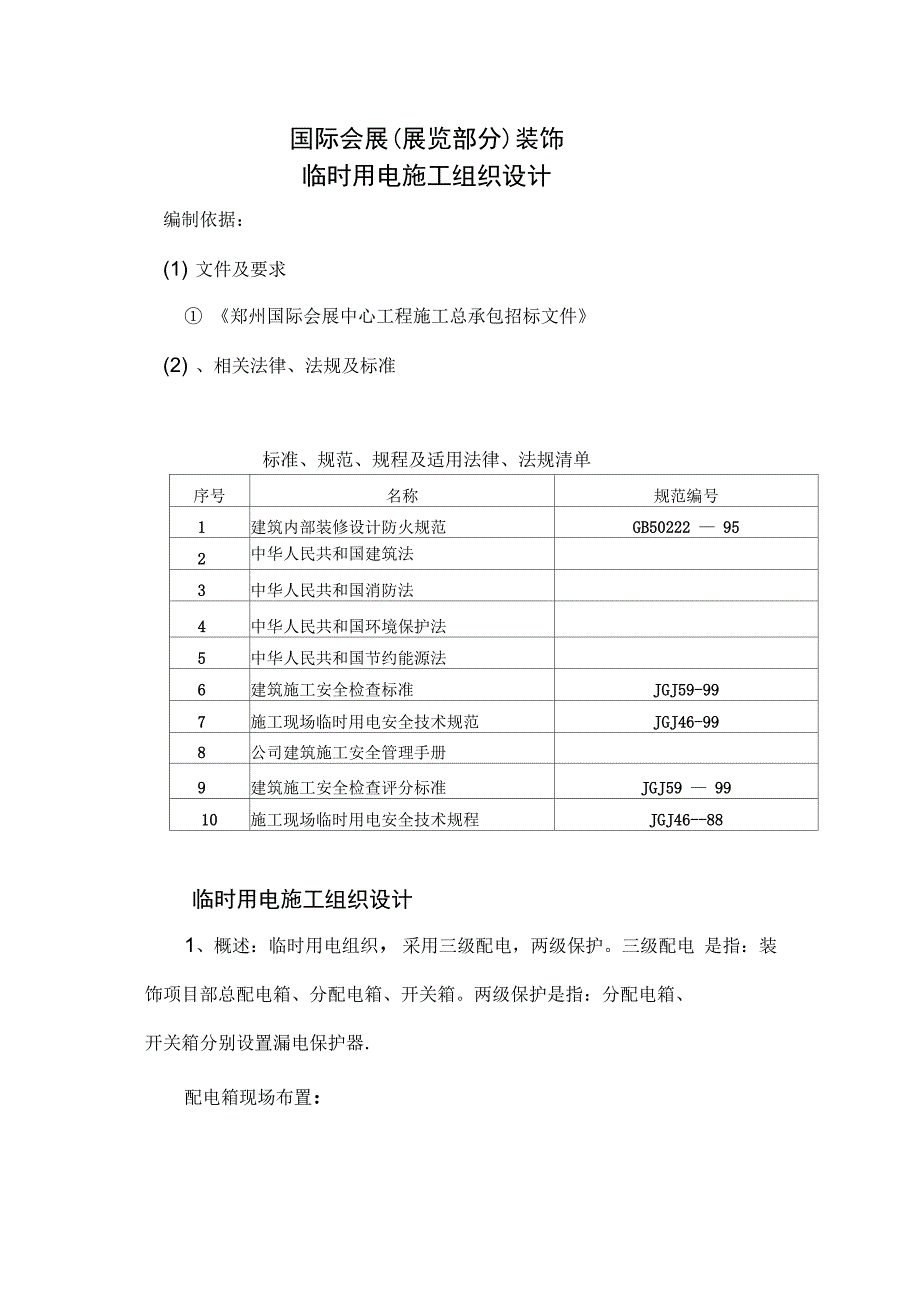

1、郑州会展临时用电施工组织设计完整(完整版资料,可直接使用可编辑,推荐下载)国际会展(展览部分)装饰临时用电施工组织设计编制依据:(1) 文件及要求 郑州国际会展中心工程施工总承包招标文件(2) 、相关法律、法规及标准标准、规范、规程及适用法律、法规清单序号名称规范编号1建筑内部装修设计防火规范GB50222 952中华人民共和国建筑法3中华人民共和国消防法4中华人民共和国环境保护法5中华人民共和国节约能源法6建筑施工安全检查标准JGJ59-997施工现场临时用电安全技术规范JGJ46-998公司建筑施工安全管理手册9建筑施工安全检查评分标准JGJ59 9910施工现场临时用电安全技术规程JGJ

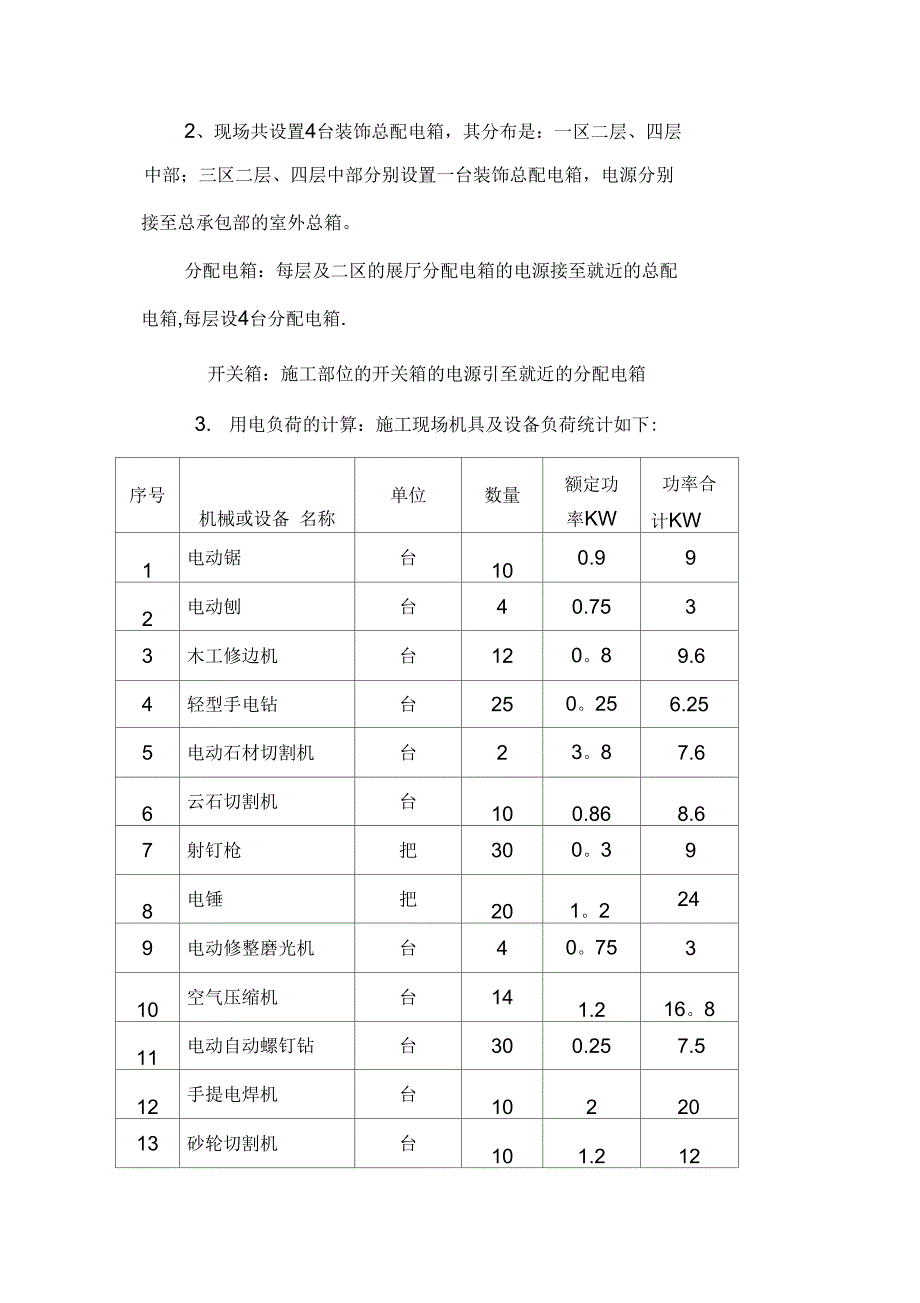

2、46-88临时用电施工组织设计1、概述:临时用电组织,采用三级配电,两级保护。三级配电 是指:装饰项目部总配电箱、分配电箱、开关箱。两级保护是指:分配电箱、 开关箱分别设置漏电保护器.配电箱现场布置:2、现场共设置4台装饰总配电箱,其分布是:一区二层、四层中部;三区二层、四层中部分别设置一台装饰总配电箱,电源分别 接至总承包部的室外总箱。分配电箱:每层及二区的展厅分配电箱的电源接至就近的总配 电箱,每层设4台分配电箱.开关箱:施工部位的开关箱的电源引至就近的分配电箱3. 用电负荷的计算:施工现场机具及设备负荷统计如下:序号机械或设备 名称单位数量额定功 率KW功率合计KW1电动锯台100.99

3、2电动刨台40.7533木工修边机台120。89.64轻型手电钻台250。256.255电动石材切割机台23。87.66云石切割机台100.868.67射钉枪把300。398电锤把201。2249电动修整磨光机台40。75310空气压缩机台141.216。811电动自动螺钉钻台300.257.512手提电焊机台1022013砂轮切割机台101.21214台式钻床台13。53.515照明负荷批1404016合计(p总)179.854、计算负荷及计算电流:临时用电功率因素系数 Kcos取08临时用电同时系数Kt取0。8.现场临时用电计算负荷为:Pjs=Kcos八Kt兴P总= 179.85*0.8*

4、08=115。10KW现场临时用电计算电流为:Ijs= Pjs/(0.38*1。732)=174.88A5、 临时用电电缆及配电箱内空气开关、漏电保护器的选择:电缆的选择:考虑现场临时用电电源分别引至总承包部的两个 总配电 箱,计算负荷及计算电流平均分配等因素,根据电缆载流量,现场 临时用电电缆的选择为 VV5兴16mm的铜芯电缆。空气开关及漏电保护器的选择:考虑临时用电的计算电流、峰值电流,总配电箱内的空气开关、漏电保护器的选择是:总开关为250A的空气开关;分开关分别是:供应二区展厅施工的漏电保护器 由于负荷比较集中,选择100A的漏电保护器。其他部位施工的漏 电保护器为60A的漏电保护器

5、6、临时用电的接地:在施工现场,由于环境条件的影响,间接触电现象比直接触电现象更加普遍,危害更大做好接地和接零的保护措施 ,所有用电设备外露可导电部分均有 专用接地线接通,接地线或保护PE线与每层楼原建筑物的接地体相 连,各个配电箱的地线,就与接地线或保护 PE 线相连。7、临时用电的专业人员: 选派的临时用电专业人员均应持有尽期技术考核合格证的电 工。施工现场配备值班电工,夜间施工,值班电工也一定要到位。现场各级配电箱要有专人管理,配好锁具,停电要挂牌告示。 值班电工随时检查施工人员用电的规范操作,用电机具一定要 用带保护地线的三脚插头插入插座 ,决不能用电器具的两根电线头直 接塞入插座。

6、8 、现场临时用电的安全管理 现场安全管理人员及值班电工都要熟悉现场临时用电设施及消 防器材的设置,在确保施工现场有安全的动力使用的同时 ,并能在突 发事件出现时能及时切断电源,消除事故隐患并保证施工人员的安 全撤离。附表一:电工作业操作证绍兴福利中心扩建装修工程临时用电组织设计浙江东厦建设工程一、工程概况及现场勘测1、绍兴市社会福利中心扩建工程装修工程室内装修工程是由绍兴市社会福利中心投资兴建的高标准医院,福利中心位于绍兴市胜利西路1239号,该医院高6层,主题方正宏伟,简洁现代。建设单位:绍兴市社会福利中心监理单位:浙江东城建设工程监理施工单位:浙江东厦建设工程设计单位:浙江华汇装饰设计2

7、现场勘测:会同甲方、乙方、监理方工程技术负责人,电工工程专业技术员进行现场勘测,并绘制了临时用电施工布置平面图(附图1)。二、负荷计算施工现场临时供电包括动力用电与照明用电两种,在计算用电量时,主要从以下几点考虑:1) .全工地所用的机械动力设备,其他电气工具及照明用电的数量;2) .施工总进度计划中施工高峰阶段同时用电的机械设备最高数量;3) .各种机械设备在工作中需用的情况;1、由于照明用电量所占的比重较动力用电量要少得多,所以照明用电按动 力用电的10%进行估算。2、施工现场动力用电情况:序号名称规格型号额定功率W单位数量总功率W1手枪钻10mm305把1030502电改锥280把20

8、36003冲击钻TE15750台860004电圆锯2351750台6105005电焊机1200台672006氩弧焊机2000台240007镙机30731600台116008云石机4100NB1200台672009座切机3551200台6720010角向磨光机100MM670台10670011曲线锯55MM390台278012空压机2000台24000施工区小计6183013加工区12000012000014生活区48 间 *3KW14400014400015办公区10 间*5KW5000050000合计总功率Pe375830此时工地所用电动机械虽然已在 50台以上,但其主要负荷是电圆锯、电焊

9、机,云石机以及座切机,在现场往往同时工作,甚至满载运行,所以所选需要系 数K要大,这里选K=0。7,cos=0。75,这样动力用电容量即为: 甲方指定用电借接口为三相380V电源,施工动力用电量需三相380V电源,照 明需单相220V电源.根据实际现场,本工程临时配电接口分四大区域,即 :施工 区、加工区、生活区以及办公区,用电量分别如上表所示。工 P=K 工 Pe =0.7X 375。83 =263.081KW& 5(Jcosp263.081曰 X 380 X 0.75=532/J63A施工区、加工区、生活区以及办公区分别配电要求同上可得:送卩施0.7 *618301 . 一Ll7 肛 Cl

10、雎 V3ucoS p_ f- O t塔吊Z;QTZ551台31 5 5/J钢井架丿座3车笼5 2 24L钢筋切断台GQ50123 oo25- :曲机Z;GJB7台401346:钢筋张拉机台YLD-1013 0 1;竖向电渣压力对焊机台 UN10 台 0100KVA135 28直形螺纹辊扎机45内台45内i2 o 5 49机直流电焊台AX 7台 300i3 33 0i01机 乂流电焊台BX 3台 500201 14i11 机园盘锯木台514i21手提电锯台5 o 5 1i31电钻台01 0 o 45i41电刨台F-20A:2 .5 1i51高频振动器台5 0 161插入式振动器厶30台5051

11、1 o 571平板振动器台2F1011。581砼搅拌机(护壁砼用)台J2C台 3503991砂浆搅拌机 台200C014.50 1砂轮切害H机一 一.一台5 .2 11 ?手提砂轮机台- 05。22 -冲击钻支01 0 .23 ”!瓷砖切割机台01 0 .24 -套丝机台i3。5 15 试压泵台i2 .5 1/6 -洗车泵台i2。5 27 1办公、宿舍临时用电208 1交流发电机台i2 1 -4O 59 -12V变压器台i23二、设计内容和步骤1、现场勘察及初步设计1)施工现场范围内上、下水管道及各种埋地线路径已清除,施 工现场已通水电,现场内无一、二级负荷。施工现场接供电部门电 源,设一供电

12、总箱,内有计量设备。本设计只负责总箱以下的线路、 电气开关的选择。2)根据施工现场用电设备布置情况,直接从现场边缘的变电站接 两回路电源,沿围墙架设电 90m2国标铜线,接至一级电箱,然后接 到二级分配电箱,再由二级分配电箱引至各用电设备的开关箱。3)根据施工现场临时用电安全技术规范JGJ46-88规定,本 供电系统采用TN S(三相五线制)供电,电源设置二个回路,第一回 路供给井架组;锯木、电钻等电机组;砼、砂浆机组;震动棒、电 焊组。第二回路供给塔吊;钢筋机械组;办公、生活用电组,电源 接到一级用电使用90m2国标BVV铜芯线。接到二级用电使用35m2 国标BVV铜芯线办公用电、生活用电、

13、塔吊、钢筋机械、井架、各 施工机械分别单独设置一个回路。接到三级用电到各设备开关箱, 使用16m2国标BVV铜芯线,塔吊则使用25m2国标BVV铜芯线, 计算如下。2、确定计算负荷(第一回路)负荷计算公式和符合含义:有功功率:Pjs = K xE Pc无功功率:Qjs = PjsX tg 视在功率:Ss = PjS q2s式中:Pjs-用电设备组的有功计算负荷:KWQjs-用电设备组的无功计算负荷:KVarSs -用电设备组的视在计算负荷:KvaKx用电设备组的需要系数.总的计算负荷公式及其符号含义Pjz= Kx E PcQjz二Pz tg Sz= ; P; Q2zPjz、Qjz、SjZ-各用

14、电设备组的有功、无功、视在计算负荷的总和, KW、Kvar、Kva;Kx各用电设备组的最大负荷不会出现的同期系数 导线截面的计算公式及其符号含义:I = SjsIjs=.3Ve其中:Ijs 计算电流;Sjs视在计算符合;Ve线电压;1) 井架组Kx=0.3 tg =1。02 cos =0.7 Pe2 =22 X 5=110KwPjs2=Kx XP e2=0.3 X 110=33kwQjs2= Pjs2X tg (=33 X 1.02=33。66Kvar2) 电焊组Kx=0。45 tg =1。98 cos =0。45 按规定将Jc = 60 %统一换算到Jc=1OO %时额定容量Pc二Jc/Jc

15、1OO X Pn +Jc X SnX Cos =0。6- 1 X 3X 30 + 0。6X (25 X 3+ 14 X 3) X 0。45=85。59Kw 计算负荷Pjs2=KxXP e2 =0.45 X85。59=38。52KwQjs2= Pjs2X tg 38。52 X 1。98=76.27KVar3) 锯木、电刨等电机设备组Kx=0.65 tg =1。17 cos =0.65Pe3 =5 X 4 + 5 X 1.5 + 10 X 0.45 + 2 X 1。5 + 5 X 1。2 + 5 X 0。2+ 10 X 0。2+ 3 X 1.5 + 2 X 1 o 5+ 2 X 2.5 = 56。

16、56KwPjs3=KxXP e3=0。65 X 56。5=36.73kw4 )砼、砂浆机组Kx=0.6 tg (=1.17 cos (=0。65Pe4=3 x 9+ 10 x 4。5 + 10 x 0.45 = 72KwPj4=Kx xp e4=0.6 x 72=43.2kwQ js4= Pjs4x tg (43.2 x 1.17=50。5KVar5) 振动棒组Kx=0.6 tg (=1.17 cos (=0。7Pe5=5 x 10+ 15x 1.5 + 10 x 0。15 = 87.5KwPj5=KxXPe5=0。7 x 87.5=61.25kwQjs5= Pjs5x tg (61.25 x

17、 1.17=71.66KVar6) 总的计算负荷计算、干线同期系数取Kx=0。6总的有功计算负荷Pjz= Kxx( Pjs1 + Pjs2 + Pjs5)=0.6 x( 33+38.52+36.73+43。2+61.25 ) =127。62 kw总的无功计算负荷Qjz=Pjzx tg (= 127.62 x 1.17=149。31Kwar总的视在功率 Sz=.Pj2 Q: =196.42 KVA总的计算电流 比=|旦二I9642 =298。5Av3Ve 2985A符合要求。2、确定计算负荷(第二回路)1)塔吊组Kx=0。9 tg =1。02 cos =O。7 Pe1 =1 X 55 = 55K

18、wPjSl=Kxxp e1 =0。9 X 55=49。5kwQ js1= Pjs1X tg =49.5 X 1 。 02=50 。 49KVar2)钢筋机械组Kx=0。 7 tg=1.08 cos=0。 68Pe2=2 。 2X 34.5X 310X 3=50 。 1KwPjs2=KxXP e2=0.7 X50。 1=35.07kwQ js2= Pjs2X tg =35 。 07X 1 。 08=37.88KVar3)办公、生活用电组根据办公、生活用电设备估算,高峰用电量约为Pjs3= 20KW.4)总的计算负荷计算、干线同期系数取Kx=0。 7总的有功计算负荷Pjz= KxX( Pjs1 P

19、js2Pjs3)=0。 7X(49.5+35.07+20 )=73.2kw总的无功计算负荷Q jz=PjzX tg =73。 2X1。 17=85.64Kwar总的视在功率Sz二戌Q:=112.66KVA总的计算电流厂加;12猗171考虑塔吊功率较大且连续工作时间长长,工作电流大,所以选用90mm 2BVV19芯国标铜芯线,其允许持续电流 300A171。2A.符合要求。三、用电管理1. 本工程工种多,交叉作业大,所以线路布设时一定要严格按照 施工现场临时用电安全技术规范 JGJ46-99,以及广州市用电规 则的规范进行施工。2临时用电工程图纸必须单独由电气工程技术人员绘制,经技术负责人审批后

20、作为临时施工的依据。3. 临时用电施工组织设计的内容和步骤:现场勘探,确定电源进线总配电箱(柜),分配电箱的位置及线路 走向.进行负荷计算,选择导线截面和电器的类型、规格。 绘制电气平面布置图。制定安全用电技术措施和电气防火措施。4. 施工现场临时用电安全技术档案: 临时用电施工组织设计。技术交底资料.临时用电工程检查验收表 接地电阻测定记录。定期检(复)查表(工地每月,公司每季进行一次)。电工维修工作记录。 电工巡视维修记录。 广东省建筑施工安全管理资料统一用表所要求的临时 用电资料。5. 安装、维修或拆除临时用电工程,必须由电工完成,电工等 级应同工程的难易程度和技术复杂性相适应。四、电工

21、1. 电工必须经过专业及安全技术培训,经(地)市劳动部门考试合 格发给操作证 ,方准独立操作 .2. 电工应掌握用电安全基本知识和所有设备性能。3. 上岗前按规定穿戴好个人防护用品。4停用设备应拉闸断电,锁好开关箱。5负责保护用电设备的负荷线, 保护零线 (重复接地)和开关箱。&移动用电设备必须切断电源,在一般情况下不许带电作业, 带电作业要设监护人。7. 按规定定期(项目部每月、公司每季)对用电线路进行检查 ,发现 问题及时处理,并做好检查和维修记录。8. 应懂得触电急救常识和电器灭火常识五、安全距离与外电防护外电线路 :指施工现场临时用电线路以外的任何电力线路。1不得往高、低压线路下方施工

22、搭设临时设施或堆放物件、架具、 材料及其他杂物。2. 安全距离:在建工程(包括脚手架)的外侧与架空线路之间的最小安全距离1kv不小于4m , 110kv不小于6m , 35 110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离4.0m 与机动车道6.0m 。起重臂或被吊物边缘与10kV的架空线路水平距离2m。机动车道与外电架空线路交叉的最小距离 1kv 以下为 6m, 10kv 以下为 7m 。3. 外电防护:达不到安全距离要求,必须采取防护措施,增设屏障、遮栏、围栏 或保护网,并悬挂醒目的警告标志牌。带电体至遮栏的安全距离 10kv 应大于 95cm , 35kv 应大于115cm

23、 。带电体至栅栏(封闭)的安全距离 10kv应大于30cm , 35kv应 大于 50cm.在架设防护设施时 ,应有电气技术人员或专职安全员监护。无法防护时必须采取停电,迁移线路或更改工程位置,否则 不准施工 .六、供电路线 架空线路必须架设在专用电杆上 ,严禁架设在树木上或脚手架上等不 稳固的地方。1. 架空线路最少截面:为满足机械强度要求,铝线16mm 2,铜线 10mm 2跨越铁路、公路、河流、电力线路档距内的绝缘铝线不 少于 35mm 2 ,铜线不少于 16mm 2 。2电线接头:在一个档距内,每层架空线接头不得超过该层导线50,且一根导线只允许一个接头,跨越道路、河流档距内不得有 接

24、头.3. 电杆档距:最大不超过 35m,线间距不得少于0.3m,上下横担间 高压与低压1。2m,低压与低压0.6m。4电杆及埋设:电杆应选用钢筋混凝土杆或木杆,其稍径不得小于13cm, 埋设深度为杆长的十分之一加 0。 6m。5.拉线:拉线宜用截面不少于的镀辛铁丝、拉线与电杆的夹角庆在4530度之间,埋地深度不少于1m,钢筋混凝土杆上的拉线应 在高于地面 2。 5m 处装设拉紧绝缘子。&室内配线:进户线过墙应穿管保护,距地面不得少于2。5m ,并采取防雨措施,室外应采用绝缘子固定。七、电缆线路1电缆干线应采用埋地或架空敷设,严禁沿地面明设 ,并应避免机械 损伤和介质腐蚀。2电缆穿越建筑物、构筑

25、物、道路、易受机械损伤的场所及引出地面从 2m 高度至地下 0.2m 处,必须加设防护套管。3.橡皮电缆架空敷设时,应沿墙壁或电杆设置,并用绝缘子固 定,严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小 于 2。 5m 。八、配电柜(盘 )、配电箱及开关箱1. 配电系统应设置总配电柜(盘)和分配电箱,实行分级配电。室内总 配电柜(盘)的装设应符合下列规定 :配电柜 (盘)正面的通道宽度,单划不小于 1。 5m ,双划不少于 2m ,后面的维护通道为 0.8m (个别部位不许少于 0.6m ) ,侧面通 道不少于 1m 。配电室的天棚距地面不低于 3m.在配电室设置值班或检修室时,距配电柜

26、盘)的水平距离大于1m ,并采取屏障隔离 .配电室门应向外开。配电箱的裸母线与地面垂直距离少于 2。 5m 时采用遮栏隔离, 遮 栏下面通道的高度不少于 1。 9m 。配电装置的上端距天棚不少于 0.5m.配电柜 (盘)应按规定装设有功、无功电度表 ,及分路装设电 流、电压表。配电柜(盘)应装设短路、过负荷保护装置和漏电保护开 关.配电柜(盘)上的配电线路开关应标明控制回路配电柜(盘)或配电线路维修时 ,应挂停电标志牌。停、送 电必须由专人负责。2. 配电箱:动力配电箱与照明开关箱宜分别设置,如合用一 个配电箱 ,动力和照明线路应分别设置。3. 总配电箱应设在靠近电源的地区,分配电箱应装在用

27、电设备或 负荷相对集中的地区。分配电箱与开关箱的距离不得超过 30m 。 开关箱与其控制的固定用电设备的水平距离不宜超过 3m 。4配电箱、开关箱周围应有足够二人同时工作的空间和通道、不 得堆放任何妨碍操作、维修的物品;不得有灌木、杂草。5.配电箱、开关箱应采用铁板或优质绝缘材料制作.安装应端正牢固,箱下底与地面的距离在 1.31。5m之间。 移动式开关箱应装高在坚固的支架上 ,下底离地面 0.61.5m. 进出 线必须采用橡皮绝缘电缆 .&配电箱、开关箱内的开关电器(含插座)应紧固在电器安装板 上,并便于操作(间隙 5cm )不得歪斜和松动。电线应用绝缘导 线,剥头不得外露 ,接头不得松动 .7. 箱内的工作零线应通过接线端子板连接,并应与保护零线接线 端子分设。8. 箱体的金属外壳应做保护接零(或接地),保护零线必须通过接 线端子板连接 .9. 配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在 箱体的下底面,并要求上部为电源端,严禁设在箱体的上顶面、侧面、后面或箱门处10. 进、出线应加护套分路成束并做防水弯,导线束不得与箱体进出 口直接接触。九、电器装置的选择1配电箱、开关箱内的电器设备必须可靠完好,不准使用破损、 不合格的电器 .熔断器的熔
