钢结构安装施工测量方案完整版.doc

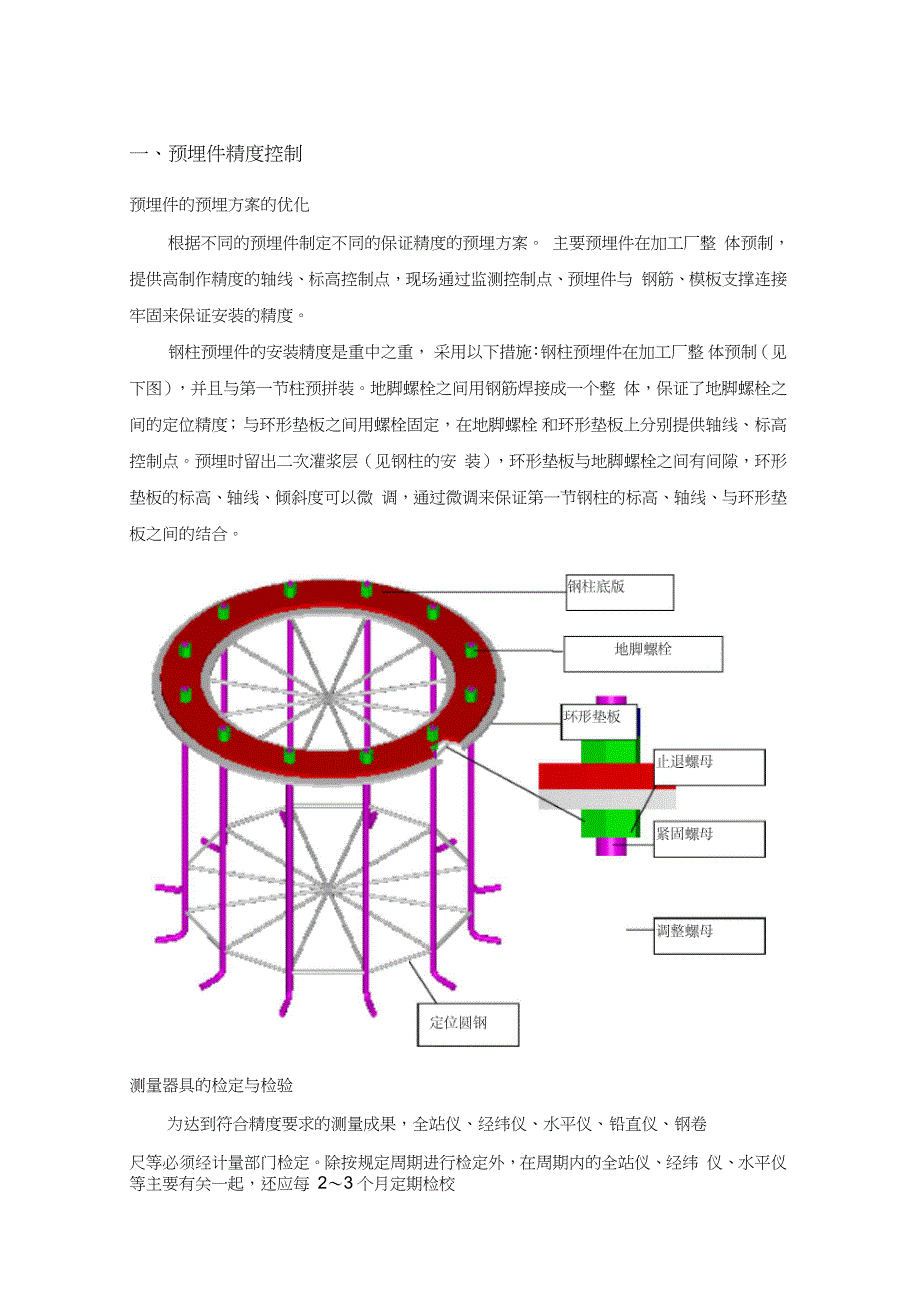

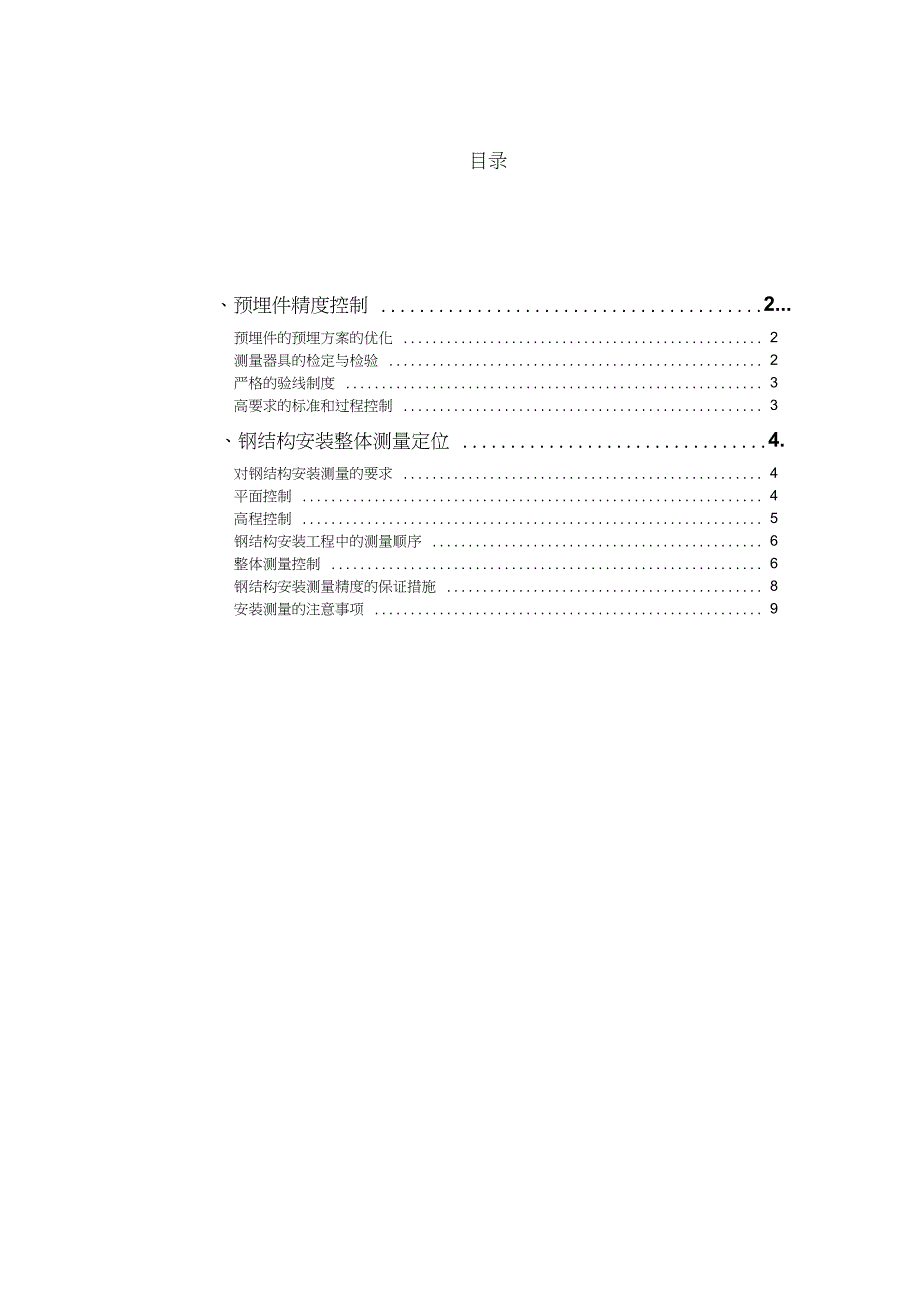

1、目录、预埋件精度控制 2.预埋件的预埋方案的优化 2测量器具的检定与检验 2严格的验线制度 3高要求的标准和过程控制 3、钢结构安装整体测量定位 4.对钢结构安装测量的要求 4平面控制 4高程控制 5钢结构安装工程中的测量顺序 6整体测量控制 6钢结构安装测量精度的保证措施 8安装测量的注意事项 9一、预埋件精度控制预埋件的预埋方案的优化根据不同的预埋件制定不同的保证精度的预埋方案。 主要预埋件在加工厂整 体预制，提供高制作精度的轴线、标高控制点，现场通过监测控制点、预埋件与 钢筋、模板支撑连接牢固来保证安装的精度。钢柱预埋件的安装精度是重中之重， 采用以下措施：钢柱预埋件在加工厂整 体预制（

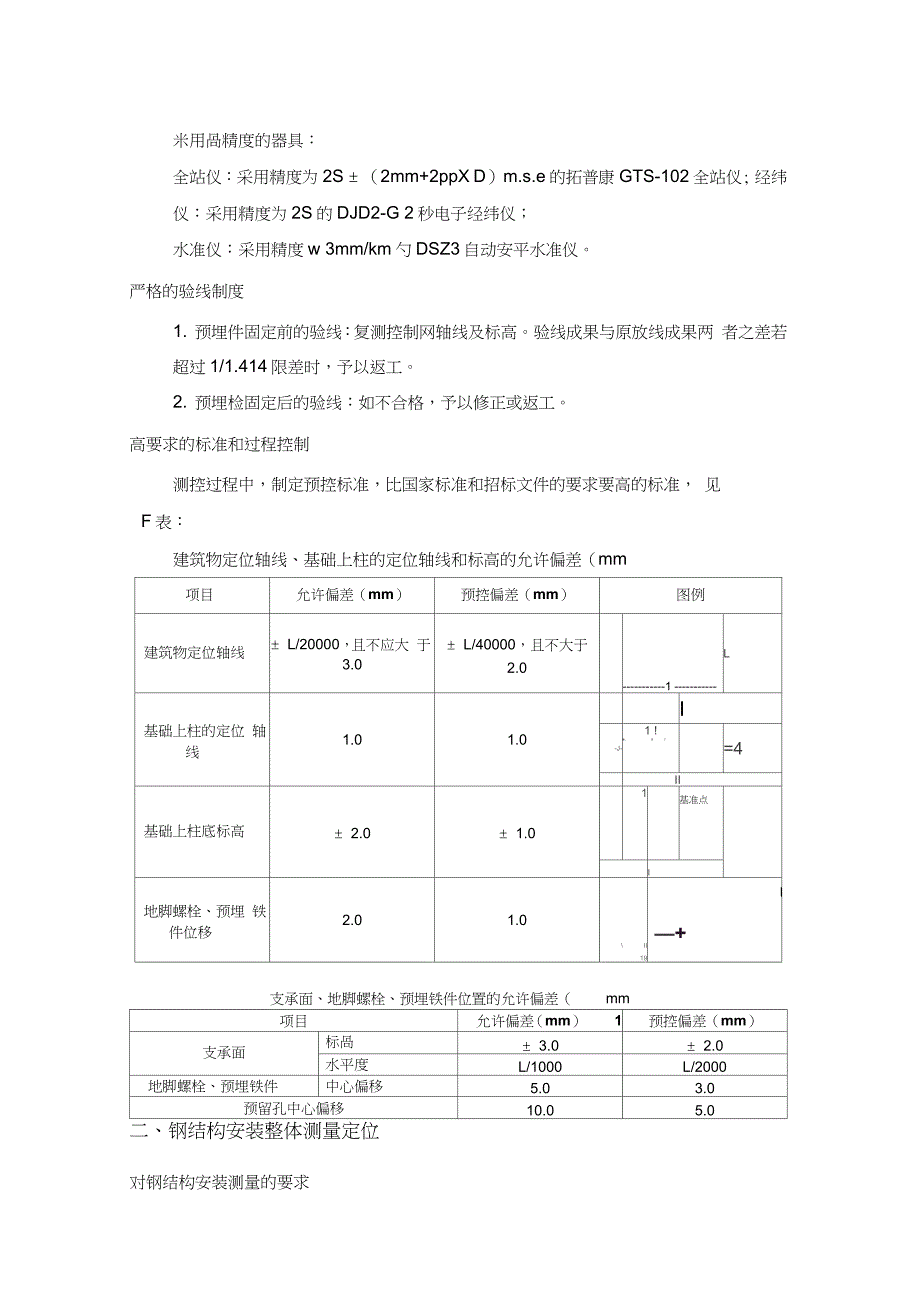

2、见下图），并且与第一节柱预拼装。地脚螺栓之间用钢筋焊接成一个整 体，保证了地脚螺栓之间的定位精度； 与环形垫板之间用螺栓固定，在地脚螺栓 和环形垫板上分别提供轴线、标高控制点。预埋时留出二次灌浆层（见钢柱的安 装），环形垫板与地脚螺栓之间有间隙，环形垫板的标高、轴线、倾斜度可以微 调，通过微调来保证第一节钢柱的标高、轴线、与环形垫板之间的结合。测量器具的检定与检验为达到符合精度要求的测量成果，全站仪、经纬仪、水平仪、铅直仪、钢卷尺等必须经计量部门检定。除按规定周期进行检定外，在周期内的全站仪、经纬 仪、水平仪等主要有关一起，还应每 23个月定期检校米用咼精度的器具：全站仪：采用精度为2S （2

3、mm+2ppX D）m.s.e的拓普康GTS-102全站仪; 经纬仪：采用精度为2S的DJD2-G 2秒电子经纬仪；水准仪：采用精度w 3mm/km勺DSZ3自动安平水准仪。严格的验线制度1. 预埋件固定前的验线：复测控制网轴线及标高。验线成果与原放线成果两 者之差若超过1/1.414限差时，予以返工。2. 预埋检固定后的验线：如不合格，予以修正或返工。高要求的标准和过程控制测控过程中，制定预控标准，比国家标准和招标文件的要求要高的标准， 见F表：建筑物定位轴线、基础上柱的定位轴线和标高的允许偏差（mm项目允许偏差（mm）预控偏差（mm）图例建筑物定位轴线 L/20000，且不应大 于3.0

4、L/40000，且不大于2.01L基础上柱的定位 轴线1.01.0I-J-1 !.ai=4II基础上柱底标高 2.0 1.01基准点I地脚螺栓、预埋 铁件位移2.01.0II19+支承面、地脚螺栓、预埋铁件位置的允许偏差（mm项目允许偏差（mm）1预控偏差（mm）支承面标咼 3.0 2.0水平度L/1000L/2000地脚螺栓、预埋铁件中心偏移5.03.0预留孔中心偏移10.05.0二、钢结构安装整体测量定位对钢结构安装测量的要求1. 检定仪器和钢尺，在钢结构工程施工中所用的钢尺和仪器应符合要求， 并切实做到定期校核，保证精度。2. 基础验线，根据土建提供的控制点，测设柱轴线，并闭合复核。在测

5、设 柱轴线时，不宜在太阳暴晒下进行，钢尺应先平铺摊开，待钢尺与地面温度相近 时再进行量距。3. 主轴线闭合，复核检验主轴线应从土建提供之基准点开始。4. 水准点施测，复核检验水准点用附合法，闭合差应小于允许偏差。5. 根据场地情况及设计与施工的要求，合理布置钢结构平面控制网和标高 控制网。平面控制本工程采用内控法进行平面控制测量， 由土建布置的平面控制网测设，并于 地面首层楼板砼浇灌完后重新布设，确定控制网精度后提请监理、建设单位验收。 当平面网验收并确认后，此控制网将引测至吊装施工层，用临时构架或电焊牢固 固定在钢柱附近。再用复核边长、角度相应关系：假定一点Q的坐标为（100，100），以此

6、来计算各柱子在某一标高中心点的坐标，以便于进行定位和校正。 如在规范容许范围内，再进行整体测量。平面控制网的精度技术指标应符合下表的规定:等级测角中误差边长相对中误差二级 121/15000本工程控制轴线如下图所示:r i *1 1-r怡1ii-ICh1rB寸KZl1KjE2LK jZ3fl*11I1-wg.1Vrnr-jr*彳rfFipIr寸rF41 1pif一HI1LjFdr;I1-riR1piITiF|巴ariFf.1* ur.F 1*rir,p11r J二二a ,p 11IJ Ii-J1严TF1D尸rP 1rUIri1呼F -IF$iT-f 1IF ri1Ati*nAr 1 “- d匸

7、 aEEEr|FEiEdt卜JEEiT11 GBL+p*I*B尸P1FjF.F1pipIptF1FiFIIx1dRl*KZ2*.KZ3* 1*I.b1揑制轴线平面布查n高程控制1. 本工程钢结构按相对标高法进行控制测量。2. 根据外围原始控制点的标高，用水准仪引测水准点至钢柱处，在地下一层 钢柱处确定土 0.00m标高控制点，并做好标记。3. 从作好标记并经过复测合格的标高点处，用50m标准钢尺垂直向上量至 各施工层，在同一层的标高点应检测相互闭合，闭合后的标高点则作为该施工层 标高测量的后视点并作好标记。.醐.BM2KZ1KZ2KZ3高程控制点平面布置图笛注；为誣空塩示懿苴共设有&牛高程商庸

8、钢结构安装工程中的测量顺序测量、安装、高强螺栓安装与紧固、 焊接四大工序的协同配合是超高层钢结 构安装工程质量的控制要素，而钢结构安装工程的核心是安装过程中的测量工 作。所以测量工作必须按照一定的顺序贯穿于整个钢结构安装施工过程中， 才能 达到质量的预控目标。建立钢结构安装测量的“跟踪监控制度”，钢结构安装测 量经过基准线的设立， 平面控制网的投测、 闭合， 柱顶轴线偏差值的测量以及柱 顶标高的控制等一系列的测量准备， 到钢柱吊装就位， 就由钢结构吊装过渡到钢 结构的监控。1. 初校。初校是钢柱就位中心线的控制和调整， 初校的目的是既要保证钢柱 接头的相对对接尺寸的规定， 又要考虑到调整钢柱扭

9、曲、 垂偏、 标高等综合安装 尺寸的需要，保证钢柱的就位尺寸。2. 安装梁的过程中对梁、柱的跟踪监控。对柱的垂直度偏差，梁的水平度 偏差进行全面的监控， 及时调整， 使柱的垂直度偏差， 梁的水平度偏差达到规定 标准。3. 连接板螺栓终拧后的跟踪监控， 在高强螺栓终拧过程中对钢柱进行监控， 其目的是掌握在高强螺栓终拧时钢柱发生的垂直度变化。4. 焊接过程中的跟踪监控， 确保在焊接过程中钢柱、 钢梁在允许的偏差范围 内。在焊接完成、 测量在验收标准的范围内以后， 编制单元柱（节柱）实测资料， 确定下一节钢结构构件吊装的预控数据。5. 通过以上钢结构安装监测程序的运行、测量要求的贯彻，使钢结构安装

10、的质量自始至终都处于受控状态，以达到不断提高钢结构安装质量的目的。 整体测量控制钢结构整体测量控制的标准见 “钢结构安装允许偏差表” 。整体控制是从每 一个框架（钢柱每节段和钢梁等组合的整体） 的质量保证开始， 而每个框架的控 制是首先控制每根钢柱的综和偏差符合设计和规范要求， 然后再控制每根钢梁等 的综和偏差符合设计和规范要求。因此钢柱的测量是钢结构测量中的重点。总体思路是： 采用高精度的合格仪器， 用空间三维坐标定位测量方法解决复 杂的结构的定位， 制作的时候在在加工厂提供高精度的定位轴线、 观测点， 合理 的观测时间， 严格的验线制度， 在施工过程中进行跟踪观测控制， 按合理的高标 准进

11、行预控、焊接中的预控等一整套措施来保证安装的精度1.钢柱的测量定位：采用经纬仪测控钢柱的垂直面，用全站仪、钢卷尺测量钢柱上、下节点与以 核心筒为依托的垂直线的距离来测量倾斜度的空间三维坐标定位测量方法彻底 解决了每节柱的测量问题。因为钢柱的中心线是在一个平面内且这个平面是垂直 地面的，再在这个面内设一根垂直线，柱的上、下中心点与垂直线的距离差就是 每节柱的倾斜值。在钢结构柱、梁安装过程、完成后，用空间三位坐标定位技术，在柱顶面进 行空间三维坐标定位跟踪检测，直到柱中心位置满足设计的要求。1）、测量选用的仪器和工具必须准备齐全， 其中经纬仪、水准仪及大盘尺等 重要仪器、工具必须经过计量所检定，送

12、检过的仪器、工具必须保证在符合使用 的有效期内，并保留相应的检验合格证备查。2）、钢柱测量程序如下图所示。钢柱测量程序图3）、为了控制安装误差，并且基于本工程特殊的结构形式， 对每根柱均进行 测量控制。钢柱的特点是在一个方向上是垂直的， 在一个方向上是倾斜的，根据 其特点采用如下测量方法：一是垂直度的测控，以柱中心线为基准点，用经纬仪 以基准点为依据对柱的垂直度进行观测； 二是倾斜度的控制，先在钢柱顶部选择 某一特定点作为基准点，再有核心筒是先浇筑的，在核心筒上柱的倾斜方向设置 一根垂直线，它与中心轴线的距离是固定的，然后用钢尺量测量基准点与垂直线 的距离Li、L2,其距离值与理论值的比较就是

13、倾斜度的误差。4）、钢柱高强螺栓终拧前、终拧后轴线偏差测定。2.钢梁的测量定位钢梁的水平度、整体几何尺寸偏差、局部水平度、垂直度的测量都是常规测量，当顶层平台安装完毕后，将半球体中心线投放到顶层平台上， 并将半球体中 心曲形梁在顶层平台上的投影线投放在平台上， 并做好标记，将标高控制点投放 在顶层平台的柱子上，并做好标记安装过程中可以通过平台上的定位线 （经纬仪或全站仪）对各曲形梁的位置 进行定位，通过柱子上的标高，用水准仪对各梁节点进行高程控制。钢结构安装测量精度的保证措施对每一级别的控制网基准点，都必须做好安全保护措施，控制网基准点在使 用过程中，应定期对其稳定性进行检查。使用经计量单位检

14、测合格的仪器，坚持定期对所使用的测量仪器、量具进行 自检或送检，使仪器在可知状态下运行。多雨天气，增加自检次数。下雨天气， 提前做好仪器、棱镜的防雨淋措施。在遇到风雨等恶劣天气时，应在测站周围围 上挡雨篷布以防风雨，在棱镜部位亦应加以防护。在条件允许的情况下，选择良好的测量环境，尽可能避免不良环境（如日照、 温度、大气压强以及其他工序施工）等因素的影响。为了控制和减少温差对测量 工作的影响，应尽量避开高温施测，安排在早晨 10： 00之前，下午4： 00之后 进行钢柱垂偏的测量。正午时施测，所用测量仪器宜打伞加以保护。本工程预计每安装2节钢柱分别对控制网进行闭合检查。为更准确的做好钢结构安装的

15、施工测量工作， 在钢结构测量施工中必须观测 并记录好钢柱与钢梁焊缝收缩引起钢柱垂直度偏差值， 以便为后续测量工作提供 可靠的数据。对于高层钢结构的安装，应尽可能在一定范围内使用同一个基准点向上投 递，决不允许施工控制网逐层向上投测。在使用钢尺进行距离测量时，应注意加温度常数改正并采用标准拉力施测。整个钢结构安装的计量器具应统一。其他各工序的施工必须保障各测量通视孔的贯通。 测量工作严格执行三级检 查一级审核验收制度，对于检查中发现的错误，必须立即现场给予纠正，不能让 问题影响下一施工环节。安装测量的注意事项钢结构安装时测量人员进入施工现场必须戴好安全帽，高空操作时要系好安 全带，并做好对仪器的

16、保护；测量人员要随时做好桩位点的保护、恢复、标识；每个安装过程必须固定测量人员和测量仪器，不得随便更换施测人员和测量 器具，以保证测量数据相对准确；施测过程的每个环节都应精心操作， 对中要准确，测角应采用复测法，后视 应选长边，切忌以短边定长边。遵循“先整体后局部，高精度控制低精度”的工 作程序；无论平面测量，还是高程测量，每次测量操作都要进行闭合检查， 确保测量 无误时方可进行下一步工作；测量数据要有专人记录，数据处理要保证至少经过两人计算、 复核，坚持测 量、计算步步有校核的工作方法；选用合理的仪器和科学的施测方法， 并正确使用和精心爱护仪器，每次测量 完毕，首先要对仪器进行检查，具备装箱条件方可装进仪器箱， 并检查仪器的电 池和备用电池的电量，保证仪器随时有足够的电量可以使用。仪器操作人员不允许擅自离开岗位，以免仪器由于外力而引起倾倒摔坏。中冶天工上海十三冶项目部
