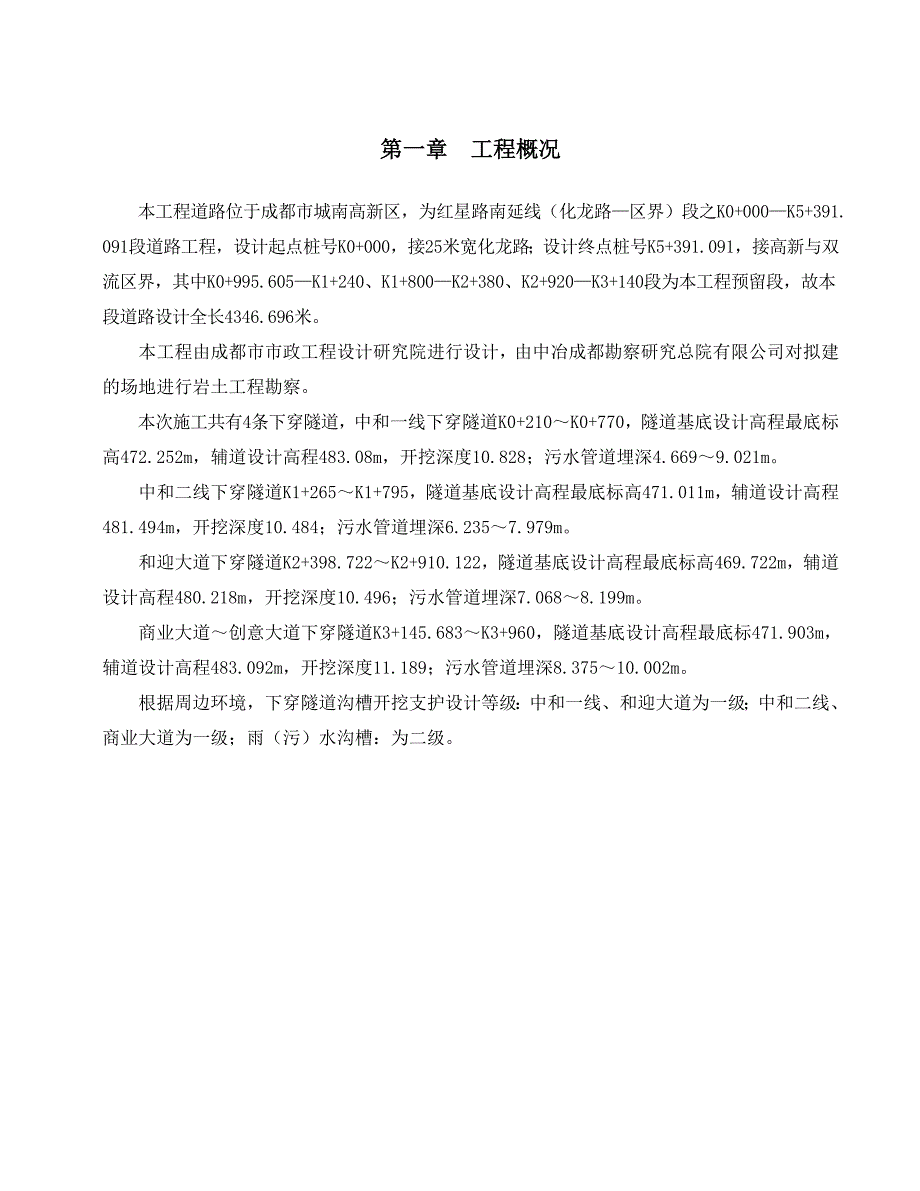

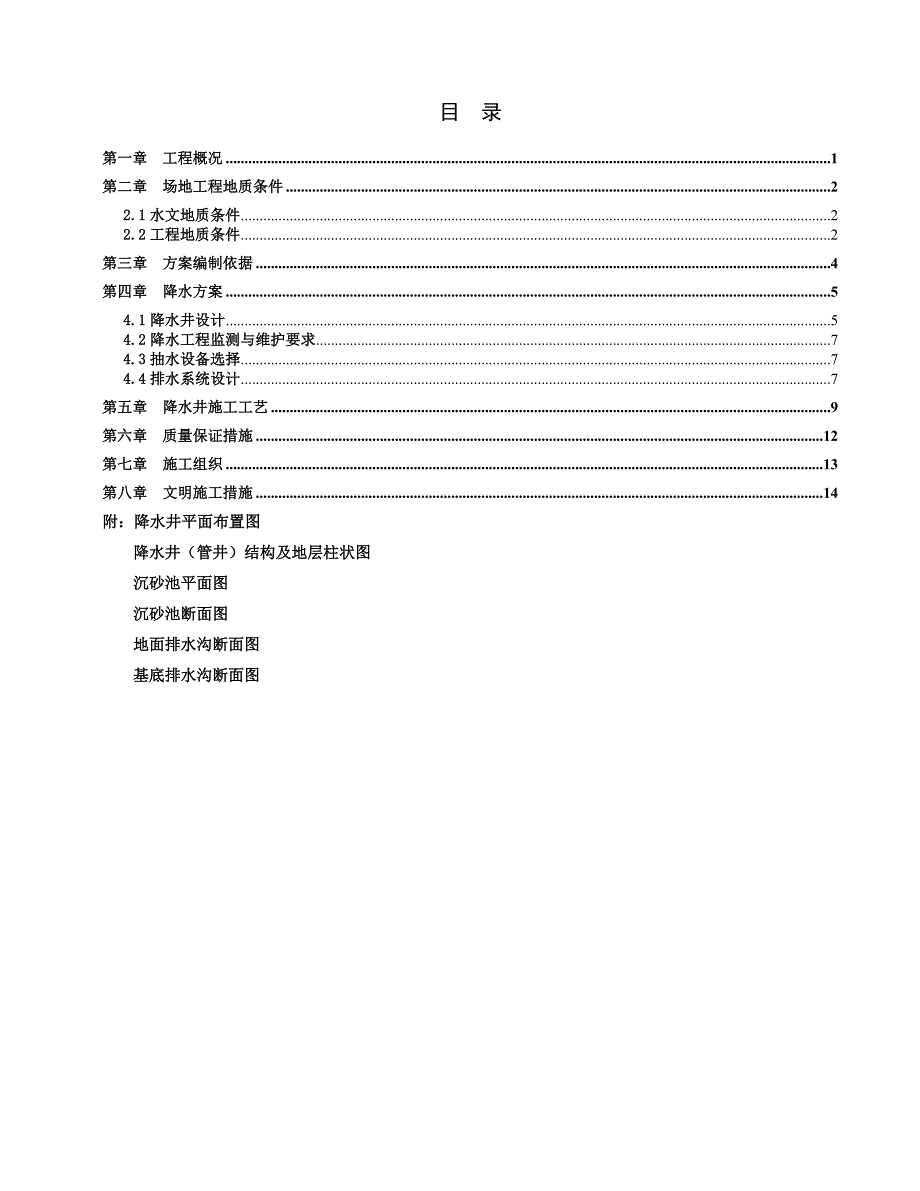

1、目 录第一章 工程概况1第二章 场地工程地质条件22.1水文地质条件22.2工程地质条件2第三章 方案编制依据4第四章 降水方案54.1降水井设计54.2降水工程监测与维护要求74.3抽水设备选择74.4排水系统设计7第五章 降水井施工工艺9第六章 质量保证措施12第七章 施工组织13第八章 文明施工措施14附：降水井平面布置图降水井（管井）结构及地层柱状图沉砂池平面图沉砂池断面图地面排水沟断面图基底排水沟断面图第一章 工程概况本工程道路位于成都市城南高新区，为红星路南延线（化龙路区界）段之K0+000K5+391.091段道路工程，设计起点桩号K0+000，接25米宽化龙路；设计终点桩号K5
2、391.091，接高新与双流区界，其中K0+995.605K1+240、K1+800K2+380、K2+920K3+140段为本工程预留段，故本段道路设计全长4346.696米。本工程由成都市市政工程设计研究院进行设计，由中冶成都勘察研究总院有限公司对拟建的场地进行岩土工程勘察。本次施工共有4条下穿隧道，中和一线下穿隧道K0+210K0+770，隧道基底设计高程最底标高472.252m，辅道设计高程483.08m，开挖深度10.828；污水管道埋深4.6699.021m。中和二线下穿隧道K1+265K1+795，隧道基底设计高程最底标高471.011m，辅道设计高程481.494m，开挖深度

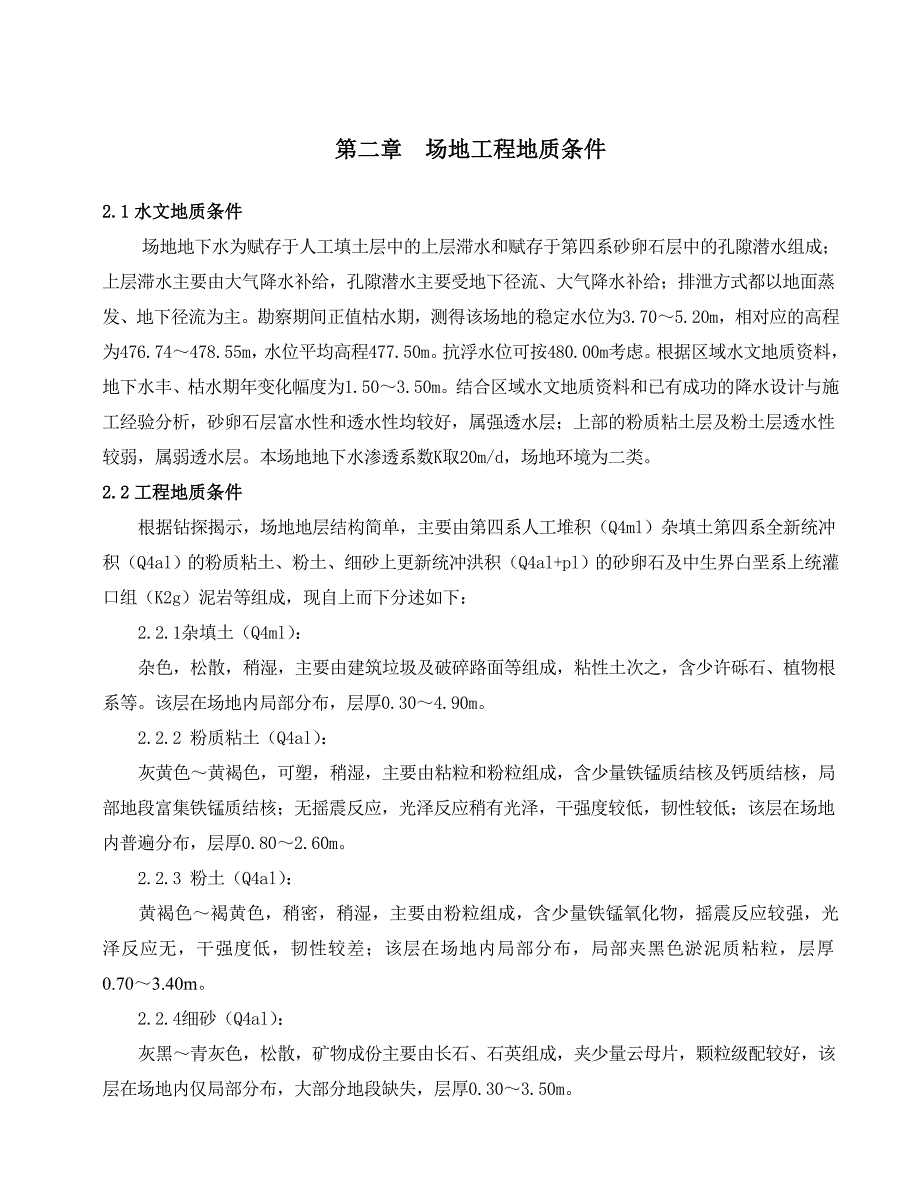

3、10.484；污水管道埋深6.2357.979m。和迎大道下穿隧道K2+398.722K2+910.122，隧道基底设计高程最底标高469.722m，辅道设计高程480.218m，开挖深度10.496；污水管道埋深7.0688.199m。商业大道创意大道下穿隧道K3+145.683K3+960，隧道基底设计高程最底标471.903m，辅道设计高程483.092m，开挖深度11.189；污水管道埋深8.37510.002m。根据周边环境，下穿隧道沟槽开挖支护设计等级：中和一线、和迎大道为一级；中和二线、商业大道为一级；雨（污）水沟槽：为二级。第二章 场地工程地质条件2.1水文地质条件 场地地下水
4、为赋存于人工填土层中的上层滞水和赋存于第四系砂卵石层中的孔隙潜水组成；上层滞水主要由大气降水补给，孔隙潜水主要受地下径流、大气降水补给；排泄方式都以地面蒸发、地下径流为主。勘察期间正值枯水期，测得该场地的稳定水位为3.705.20m，相对应的高程为476.74478.55 m，水位平均高程477.50m。抗浮水位可按480.00m考虑。根据区域水文地质资料， 地下水丰、枯水期年变化幅度为1.503.50m。结合区域水文地质资料和已有成功的降水设计与施工经验分析，砂卵石层富水性和透水性均较好，属强透水层；上部的粉质粘土层及粉土层透水性较弱，属弱透水层。本场地地下水渗透系数K取20m/d，场地环境
5、为二类。2.2工程地质条件根据钻探揭示，场地地层结构简单，主要由第四系人工堆积（Q4ml）杂填土第四系全新统冲积（Q4al）的粉质粘土、粉土、细砂上更新统冲洪积（Q4al+pl）的砂卵石及中生界白垩系上统灌口组（K2g）泥岩等组成，现自上而下分述如下：2.2.1杂填土（Q4ml）：杂色，松散，稍湿，主要由建筑垃圾及破碎路面等组成，粘性土次之，含少许砾石、植物根系等。该层在场地内局部分布，层厚0.304.90m。2.2.2 粉质粘土（Q4al）：灰黄色黄褐色，可塑，稍湿，主要由粘粒和粉粒组成，含少量铁锰质结核及钙质结核，局部地段富集铁锰质结核；无摇震反应，光泽反应稍有光泽，干强度较低，韧性较低；
6、该层在场地内普遍分布，层厚0.802.60m。2.2.3 粉土（Q4al）：黄褐色褐黄色，稍密，稍湿，主要由粉粒组成，含少量铁锰氧化物，摇震反应较强，光泽反应无，干强度低，韧性较差；该层在场地内局部分布，局部夹黑色淤泥质粘粒，层厚0.703.40m。2.2.4细砂（Q4al）：灰黑青灰色，松散，矿物成份主要由长石、石英组成，夹少量云母片，颗粒级配较好，该层在场地内仅局部分布，大部分地段缺失，层厚0.303.50m。2.2.5中砂（Q4al+pl）：灰黑色灰黄色，松散，矿物成分以石英、长石为主，夹少量云母片。该层主要呈透镜体夹于卵石层中，层厚0.301.50m。2.2.6卵石（Q4al+pl）：
7、深灰灰黄色，湿饱和，松散密实。卵石成分主要由岩浆岩组成，呈亚圆形，一般粒径2060mm，最大达200mm，含少量漂石，微中风化，少量卵石呈强风化，其上部充填物主要为细砂，局部地段有粉土充填，中部及下部充填物为中细砂。卵石层中下部分布有中细砂透镜体及夹层。本次勘察未揭穿该层。根据N120击数和卵石含量，卵石层划分为四个亚层：松散卵石：主要分布于卵石层顶板，卵石含量5055%，排列十分混乱，绝大部份不接触，N120锤击数24击/10cm，层厚0.302.10m。稍密卵石：主要分布于卵石层上部及中部，卵石含量5560%，大部分不接触，N120锤击数47击/10cm，层厚0.302.20m。中密卵石：
8、主要分布于卵石层下部及中部，卵石含量6070%，呈交错排列，连续接触，N120锤击数710击/10cm，层厚0.402.70m。密实卵石：主要分布于卵石层中下部，卵石含量大于70%，呈交错排列，连续接触，N120锤击数大于10击/10cm，层厚0.403.80m。2.2.7 泥岩（K2g）: 棕红色，稍湿，泥质胶结，中厚层状构造，主要呈中风化，其组织结构部分破坏，风化裂隙较发育，岩石相对完整，质较硬，岩芯呈2050cm短柱状；局部顶部存在厚度0.500.80m的强风化泥岩层（其结构已部分破坏，含大量粘土矿物，质软，风化裂隙很发育，岩芯极破碎，可用手折断或捏碎）。该层未揭穿，目前最大揭露厚度9.
9、60m。以上详见工程地质剖面图。第三章 方案编制依据1. 本工程岩土工程详细勘察报告。2.依据现行国家和行业及地区颁布的施工技术规范和质量验收标准。（建筑与市政降水工程技术规范中华人民共和国行业标准JGJ/T111-98）3.建设部颁布的建筑文明施工标准和成都市建筑工程现场综合管理办法。4.实施的建设工程安全生产条例有关规定、JGJ5999建筑施工安全检查标准。5.本工程的施工特点和现场的环境条件。6. 成都市建筑工程深基坑施工管理办法（成建委发2009494号）及成建安监发201122号“关于进一步加强我市建筑基坑安全管理工作的通知”7. 成建安监发201237号“关于进一步强化我市深基坑施
10、工安全管理的通知”。 8. 本公司的技术管理和施工机具装备的综合素质能力。第四章 降水方案4.1降水井设计（1）参数取值根据地勘资料，拟建场地内泥岩顶面埋深起伏较大，场地含水层厚度变化也较大。地下静水位埋深 ho=5.0m 渗透系数 K =20m/d设计降深 S=7.0m降水面积 F=130256m降水井过滤器半径 rw0.3m降水井设计深度 20m 降水井成井直径 600mm（2）降水设计计算公式根据设计的降水井边界条件，降水计算按照潜水完整井稳定流公式进行计算。基坑等效半径降水井影响半径抽水井群影响半径=373.9m基坑总用水量井群干扰出水量降水深度验算（3）基坑降水总出水量：=27520
11、m/d（4）单井最大出水量：=145m3/d井点最少数: 204(口)（5）井群干扰流量=140m/d n 故该工程需204口降水井可满足降水要求。（6）降深预测基坑最不利点为基坑的中心点处，论证水位降深：基坑中点：S=7.257.00m，满足设计降深。（7）降水井深度降水井深度根据建筑与市政降水工程技术规范（JGJ/T111-98）和该场地地层情况进行确定：HW=HW1+HW2+HW3+HW4+HW5+HW6其中：HW1：基坑深度；HW2：降水水位距离基坑底要求的深度；HW3：ir0；i为水力坡度，在降水井分布范围内宜为1/101/15；r0为降水井分布范围的等效半径或降水井排间距的1/2；
12、HW4：降水期间的地下水位变幅；HW5：降水井过滤器工作长度；HW6：沉砂管长度；综合考虑降水井设计深度，取值为20.00m。（8）降水井布置经反复比较、验算，同时考虑到该处已开挖至基岩面，因此，本工程单侧共布置204口降水井，两侧共布置408口降水井，扣除预留段两侧共布置328口，降水井间距25.00m，设置在距道路中线东西两侧31.5米处。（9）降水井井径设计及结构设计开孔钻头直径： 600mm终孔钻头直径： 600 mm降水井采用内径为300mm的钢筋混凝土井管。上部2根井壁管，中部5根缠丝(间距3mm)过滤管，底部1根沉砂管(注：每根井管长度均为2.5米)。（详图附后）设计过滤器为填砾
13、过滤器，填砾规格410毫米砾石，填砾厚度大于100mm；砾石填至距地面1.50m时，用粘土封孔。（详图附后）成井时要求井孔应圆整垂直，井管焊接牢固，安装垂直。洗井采用活塞和空压机联合洗井，确保洗井质量，达到正常抽水时含砂率小于1:20000（中砂），以保证抽水设备正常运行。4.2降水工程监测与维护要求a、抽水前应统一测一次各井静止水位；b、抽水开始后,在水位未达到设计降水深度以前,每天观测三次水位；c、水位达到设计降水深度后,可每天观测一次水位；水位观测允许误差为：5cm。d、绘制水位降深值S与时间t过程曲线图分析水位水量下降趋势，预测设计降水深度要求所需时间。e、根据水位、水量观测记录，查明
14、降水过程中的不正常状况及其产生的原因，及时提出调整补充措施，确保达到降水深度。f、抽水设备定期保养，降水期间不得随意停抽。g、注意保护井口，防止杂物掉入井内，经常检查排水沟，防止渗漏。h、更换水泵时，测量井深，掌握水泵安装的合理深度，防止埋泵。i、现场应准备备用电源，当发生停电时，及时更新电源，保持正常降水J、现场配备足够的含沙量检测仪器，每天检测两次抽出水中的含砂量，应低于1/20000。4.3抽水设备选择根据计算结果和设计降深,选择QY型深井潜水泵,功率7.5KW,流量为65m/小时，扬程28m。4.4排水系统设计排水管采用钢管，沉砂池采用三级沉淀，每一级的容水量不得小于1m3，根据施工现
15、场降水井的布置情况，本工程总共设置102个沉砂池，沉砂池布置在两个相邻的降水井之间。基槽两侧均设置排水管直接从降水井排入沉淀池。沉淀池池壁及排水沟侧墙均采用M7.5水泥砂浆砌MU10烧结普通砖，内外面采用M7.5防水砂浆抹面一遍。（详图附后）。同时，沟槽两侧地面均设置一条400400地面截水沟，槽底两侧均设置一条400300排水沟，以防止雨水浸泡坡壁。同时，在沟槽内设置集水坑，将槽底内的渗水通过临时排水沟引入集水坑，再用QY65-20-5.5型潜水泵（功率5.5KW，流量为65m3/小时，扬程不小于20m）抽排至市政雨水系统，以保证基础施工在干燥状态下进行。集水坑间距25m，规格808080c
16、m，共配置潜水泵82台，每个集水坑抽排周期按8个工作日考虑。地面截水沟和槽底排水沟具体尺寸及做法详见地面排水沟及基底排水沟断面图。第五章 降水井施工工艺 本工程进行合理的施工顺序交叉施工安排，有利于加快工程进度，提高生产效益。降水井成孔，排水管线安装及沉砂池制作可同时进行，由于场地地下水在勘探时较低，约为-5m，因此降水井成孔时，考虑土方开挖顺序，先完成降水井的施工。在降水井及其附属工程完成大部分后可进行土方开挖、喷锚支护施工，在降水井施工的后期主要进行的工作有降水井抽排、喷锚支护施工、桩支护施工、基坑位移变形观测、土方挖运同时进行，直至基坑工程完工。1、施工工艺流程采用CZ-22型冲击钻机成
17、井，泥浆护壁工艺成孔，其工艺流程如下：测放井位钻机就位埋护壁管冲击成孔捞渣换浆下井管填砾洗井（活塞与空压机联合洗井）交验放置水泵及布管降水井施工完毕后降水2、施工过程控制措施1）各工序必须按施工方案、市政降水工程技术规范及施工规程进行施工。 2）施工前各级施工人员必须熟悉施工要求，了解施工要点。3）成孔直径控制：检查孔的直径是否达到600 mm以上，主要控制钻头直径是否达到500mm，否则就应加焊钻头使直径达到500mm以上。 4）成孔深度控制：成孔后施工人员应现场测量成孔深度，成孔深度达到设计要求的深度，停止钻进。否则，必须继续钻进，以保证成孔深度。5）井管质量控制：检查每孔井壁管和缠丝管数
18、量是否符合设计要求。缠丝管在下，井壁管在上，管与管之间应焊接牢固，保证垂直。6）井管结构及填砾：井深为20m，0m至5m为井壁管，5m至17.5m为缠丝管， 17.5m20m为沉砂管。施工过程中应根据地层情况分层的不同，填不同的滤料。（详图附后）7）洗井：用活塞结合空压机洗井，洗至井管通畅、水清，含砂量小于1/20000，以保证降水质量。8）降水过程控制：结合井位地质情况，井位附近无细砂层的井先降水，井位处有细砂时，待井内水位下降至砂层以下，再进行降水。控制出砂量，以保证降水不改变基坑的持力层结构。确保基础施工质量符合设计要求。降水由专人24小时负责，对降水设施进行检查和维护，对地下水水位变化
19、情况进行定期观测并作记录，对降水过程中可能受到影响的周边建筑定期进行沉降观测并作记录。对排水管网内沉积的砂应及时进行清掏，对降水过程中的异常情况进行有效监控并及时解决，保证降水工程正常进行。施工临时用电的变压器未通电之前或停电期间，采用备用发电机供电，以保证降水过程的连续性。下穿中和一线、中和二线各备用一台280KW发电机，下穿和迎大道备用一台155KW发电机，下穿商业大道备用两台155KW发电机。发电机组工作台班及停置台班由现场监理签字确认。9）降水井施工中主要注意事项A、冲击速均匀，掌握好井内泥浆浓度，保持井孔中浆液水位高度，防止井壁跨塌。B、井管焊接牢固，校正居中。C、洗井彻底，直至水清
20、砂净达规范要求为止。D、砂层位置地段的井壁管用缠丝管，如果砂层较厚，井壁管外用纱布进行第二次缠丝。E、每口降水井成井过程中，设置3.5*3.5*0.8m规格泥浆池，以防止泥浆外漏。泥浆池采用10cm 厚C15素砼封底，池壁采用M7.5水泥砂浆砌MU10烧结普通砖，壁厚120mm，内侧采用M7.5防水砂浆抹面。洗井完成后，泥浆集中堆放再用封闭泥浆车外运至35km外的弃土场。10）严格以上各个环节的过程控制，以满足施工降水深度的要求，确保隧道主体结构施工的顺利施工。3、施工降水设施1）降水井排水采用管道内排水系统，并在现场设沉砂池（沉砂池位置应靠近城市下水通道，布置在场地的两侧），沉砂池规格为2.
21、0*1.0*1.2m，中间设置120mm隔墙，采用120m墙砖制成；底板采用C15素砼，板厚100mm；池壁采用M7.5水泥砂浆砌MU10水泥砂浆砖砌，内外面采用M7.5防水砂浆抹面一遍。（详图附后）2）抽水采用一井一泵排管（采用150钢管）降水，两侧地面排管（采用150钢管）集中到沉砂池，抽出的水经过沉砂池沉淀过滤后，再集中排入市政管道中，沉砂池位置应靠近城市市政管网接入口（现场确定具体位置）。3）为保证基坑支护结构的安全，沉砂池及排水管道应严格防渗防漏。4）抽水设备采用扬程28m的深井潜水泵（功率7.5KW），具体设置根据降水时每口井的洗井出水情况以及抽水时动水位变化情况现场调整。5）降水
22、时间段2012年6月20日至2012年3月31日，降水台班计算方式为：每井每天3个台班。4、抽水设备选择根据降水井井深及出水量，选择QY型深井潜水泵（功率7.5KW），流量为65m3/小时，扬程不小于28m。5、降水井回填处理降水井使用完后，采用碎石进行回填，并采用800*800mm矩形钢板（厚2cm）封口，以防止上部构造物沉降。第六章 质量保证措施钻机施工由工程技术人员、技工、普工组成质量管理小组，从施工各个环节进行质量控制。成孔钻进时，由工程技术人员及当班技工随时检查孔斜及钻头尺寸，以保证控制孔斜在0.5%以内。降水井施工安装井管时由工程技术人员用吊线法检测井管安装的垂直度；洗井时，每班技
23、工应作好洗井记录，工程技术人员随时抽查监督，保证洗井时间，满足含砂量不大于1/20000，满足出水量不低于设计出水量，以保证抽水设备正常运行及井的正常使用时间。第七章 施工组织一、机具设备(1)CZ22型钻机 10台(2)电焊机 8台(3)67型空压机 8台(4)配电盘设备 8套(5)钻具 8套(6)电缆 800米(7)洗井设备 8套(8)280kw柴油发电机 2台(9)155kw柴油发电机 3台二、人员组成管理、技术人员项目组长 4人项目技术员 8人机长 16人机修工 8人电工 8人安全员（兼） 4人普工 32人第八章 文明施工措施建立健全安全生产组织体系，工地设总安全员，各作业班组设兼职安
24、全员，安全员随时检查安全情况，找出不安全隐患。各班组严格执行本班组安全制任制，并和本班组的经济效益挂钩，不得出现任何安全事故。具体措施如下：1、进入现场的一切人员必须配戴安全帽，不准穿拖鞋。2、照明和设备用电须分开架设，作到一机一闸一漏。3、建筑材料按指定地点分类集中堆放。4、临建搭设做到正规化、标准化，场地周围临设或堆放的材料不得影响附近原有建筑物和过往行人的安全。5、禁止闲人进入施工现场，防止偷盗6、禁止现场施工人员斗殴，严禁随地大小便和随地倾倒剩饭、剩菜，保持现场卫生。7、技术不熟人员不能顶岗操作机具，严禁酒后作业。设备操作人员等特殊工种持证上岗。8、夜间照明应有足够的亮度，确保安全施工
25、9、禁止私接电源和使用电炉，禁止在民工宿舍吸烟和使用明火。10、收集气象资料，如遇有大雨、大风的预报，应会同有关单位及时采取相应的防范措施，防止事故发生。毕业论文答辩开场白尊敬的主持人、评委老师：早上好，我是09春行政管理本科的学生xxx。我的毕业论文题目是论我国城市公共物品及其供给，指导老师是xxx老师。我的论文从确定题目、拟定提纲到完成初稿、二稿、三稿到最后的定稿，得到了x老师的精心指导，使我很快掌握了论文的写作方法，并在较短的时间内完成了论文的写作。不论今天答辩的结果如何，我都会由衷的感谢指导老师的辛勤劳动，感谢各位评委老师的批评指正。首先，我想谈谈这个毕业论文设计的目的及意义。随着全
