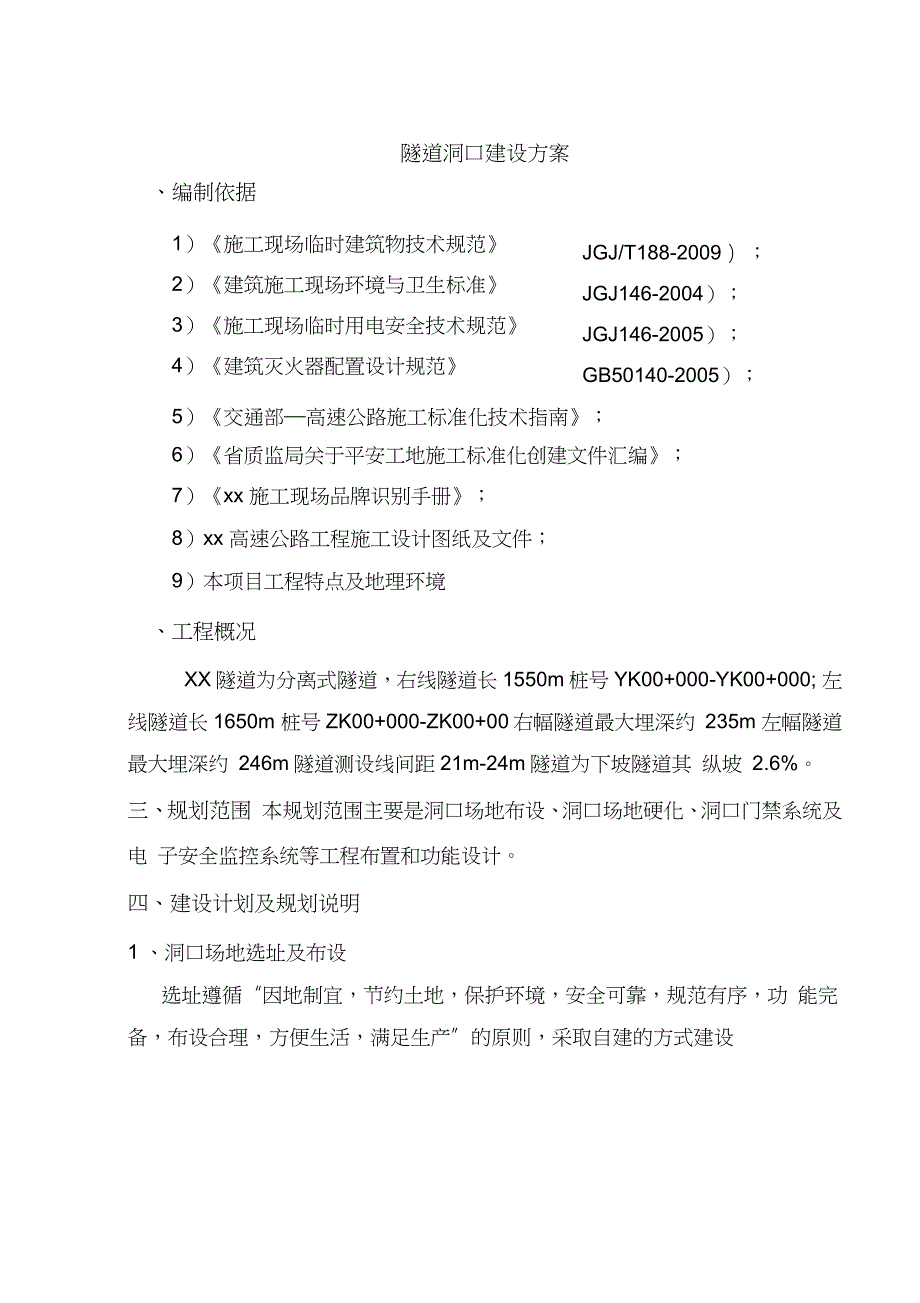

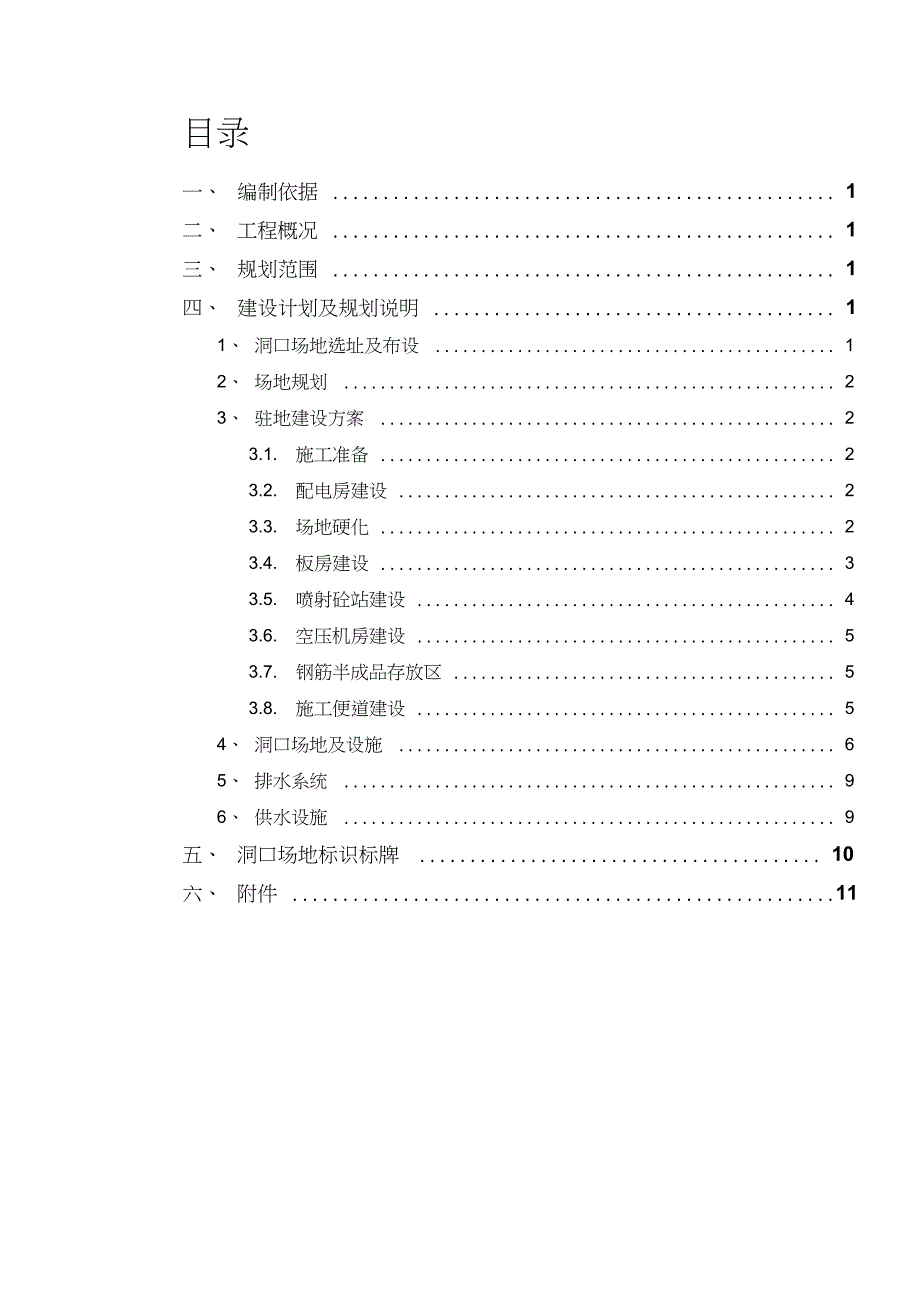

1、目录一、编制依据 1二、工程概况 1三、规划范围 1四、建设计划及规划说明 11、洞口场地选址及布设 12、场地规划 23、驻地建设方案 23.1. 施工准备 23.2. 配电房建设 23.3. 场地硬化 23.4. 板房建设 33.5. 喷射砼站建设 43.6. 空压机房建设 53.7. 钢筋半成品存放区 53.8. 施工便道建设 54、洞口场地及设施 65、排水系统 96、供水设施 9五、洞口场地标识标牌 10六、附件 11隧道洞口建设方案、编制依据JGJ/T188-2009） ；JGJ146-2004）；JGJ146-2005）；GB50140-2005）；1）施工现场临时建筑物技术规范
2、2）建筑施工现场环境与卫生标准3）施工现场临时用电安全技术规范4）建筑灭火器配置设计规范5）交通部高速公路施工标准化技术指南；6）省质监局关于平安工地施工标准化创建文件汇编；7）xx 施工现场品牌识别手册；8）xx 高速公路工程施工设计图纸及文件；9）本项目工程特点及地理环境、工程概况XX隧道为分离式隧道，右线隧道长1550m桩号YK00+000-YK00+000; 左线隧道长1650m 桩号ZK00+000-ZK00+00右幅隧道最大埋深约 235m 左幅隧道最大埋深约 246m隧道测设线间距21m-24m隧道为下坡隧道其 纵坡 2.6%。三、规划范围 本规划范围主要是洞口场地布设、洞口场地

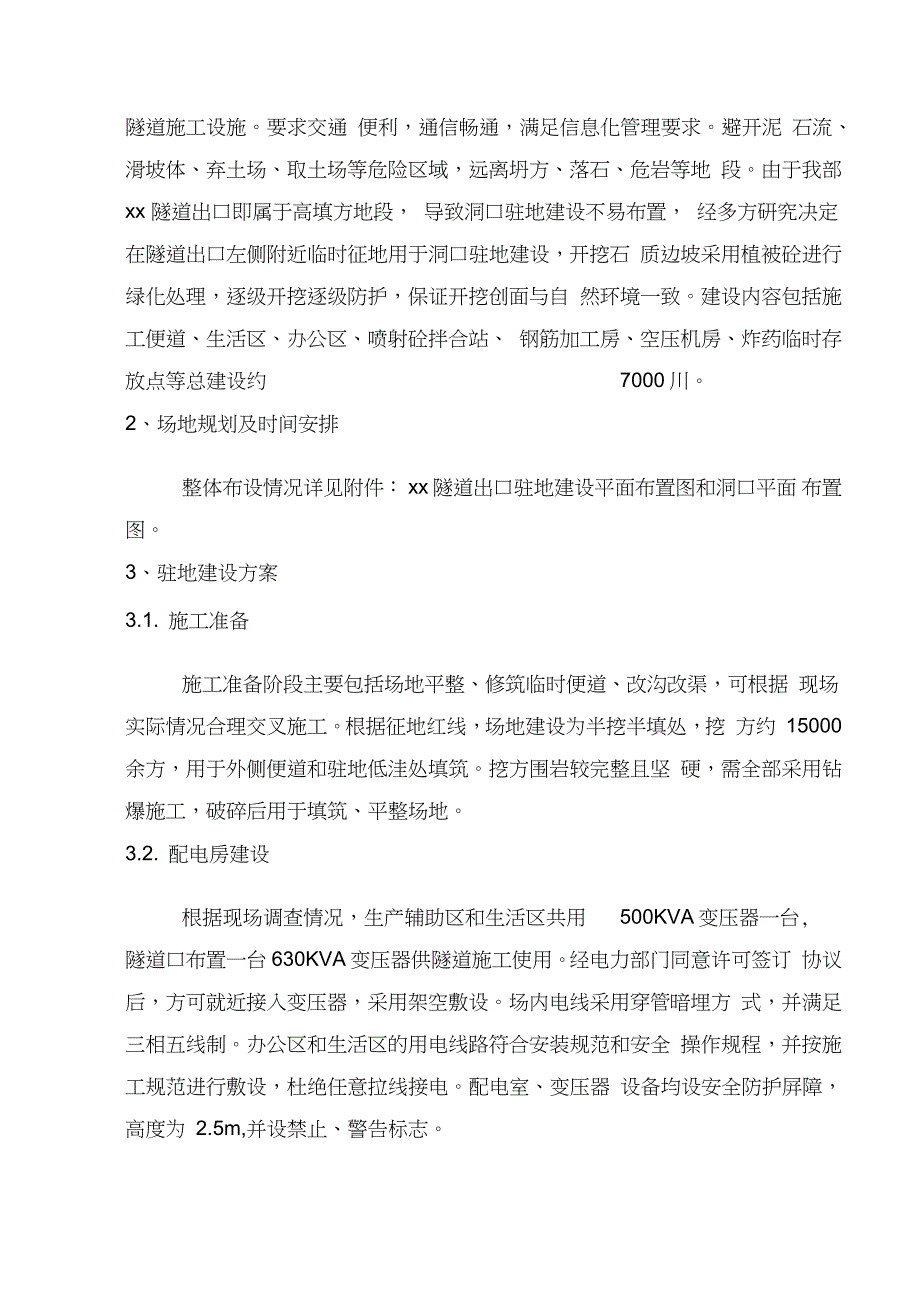

3、硬化、洞口门禁系统及电 子安全监控系统等工程布置和功能设计。四、建设计划及规划说明1 、洞口场地选址及布设选址遵循“因地制宜，节约土地，保护环境，安全可靠，规范有序，功 能完备，布设合理，方便生活，满足生产”的原则，采取自建的方式建设隧道施工设施。要求交通 便利，通信畅通，满足信息化管理要求。避开泥 石流、滑坡体、弃土场、取土场等危险区域，远离坍方、落石、危岩等地 段。由于我部 xx 隧道出口即属于高填方地段， 导致洞口驻地建设不易布置， 经多方研究决定在隧道出口左侧附近临时征地用于洞口驻地建设，开挖石 质边坡采用植被砼进行绿化处理，逐级开挖逐级防护，保证开挖创面与自 然环境一致。建设内容包括
4、施工便道、生活区、办公区、喷射砼拌合站、 钢筋加工房、空压机房、炸药临时存放点等总建设约7000川。2、场地规划及时间安排整体布设情况详见附件： xx 隧道出口驻地建设平面布置图和洞口平面 布置图。3、驻地建设方案3.1. 施工准备施工准备阶段主要包括场地平整、修筑临时便道、改沟改渠，可根据 现场实际情况合理交叉施工。根据征地红线，场地建设为半挖半填处，挖 方约 15000 余方，用于外侧便道和驻地低洼处填筑。挖方围岩较完整且坚 硬，需全部采用钻爆施工，破碎后用于填筑、平整场地。3.2. 配电房建设根据现场调查情况，生产辅助区和生活区共用500KVA变压器一台,隧道口布置一台630KVA变压器
5、供隧道施工使用。经电力部门同意许可签订 协议后，方可就近接入变压器，采用架空敷设。场内电线采用穿管暗埋方 式，并满足三相五线制。办公区和生活区的用电线路符合安装规范和安全 操作规程，并按施工规范进行敷设，杜绝任意拉线接电。配电室、变压器 设备均设安全防护屏障，高度为 2.5m,并设禁止、警告标志。3.3. 场地硬化考虑到建设工期紧迫,故场地硬化分两阶段进行。第一阶段主要硬化 板房搭设区域（生活区、办公区、食堂）及浇筑喷射混凝土站储料罐及拌 合机基础，第二阶段待钢筋房、集料仓等半开放式房屋建成后硬化喷射混 凝土站、空压机房、集料仓等场地，场地硬化时预留足够的绿化空间。根据隧道临建场地布置的一般要
6、求，场地采用厚度为 20cm的C20砼 进行硬化， 硬化过程中遵循中间高、 四周低的原则， 排水坡度控制在 1.5%， 屋檐走廊设置 2横坡， 内设排水系统确保场地排水通畅防止雨水倒流。 硬 化结束后安排专人对场地进行养护，尽快提升砼强度。3.4. 板房建设 第一阶段场地硬化结束后即可安排板房建设，包括办公区、生活区、 食堂区域。生活区板房采用双层式结构、食堂采用单层结构内部吊顶， C15 砼硬化，板房净高不小于2.8m。双层活动板房全部采用同一款式内部吊顶。 若存在地势高差分区，分界处设置挡土墙稳定边坡。3.4.1. 办公区办公区共设办公室5间，面积100 ，场内管理人员10-12人，满足
7、人均大于6川的要求；现场会议室一间，面积50川。办公室办公设备齐全、 有关制度、图表上墙，文件资料归档整齐，同时通信满足施工信息收集、 整理、传送的要求。3.4.2. 生活区生活区共设40余间活动板房，建设约800 ，保证容纳量约150人， 内设三张双层铺摆放整齐且人均占地面积不小于 4 m2 /人，宿舍内挂设治安、 卫生、防火管理制度，严谨宿舍内私拉乱接。材料进场时注意重车不得直 接碾压硬化区域，由人工搬运或吊车吊运入场。3.4.3. 食堂及厕所食堂及操作间为活动板房，按巅峰人数150人，人均面积0.7 m?的用 餐面积要求。食堂板房应用净空高度为 2.8m，水泥地面、不积水，锅台四 周面案
8、板隔墙采用防火材料，燃气罐单独设置在通风良好的存放间。食堂 内配有相应的排风、防火、冷藏及防尘、蚊、蝇、鼠害等设施。食堂制定 严格 的卫生管理制度，炊事员必须持健康证方能上岗。 男、女厕所及浴 室分开设置，总面积为60 m2。人均面积60/150=0.4 m2,满足人均卫生间、 浴室各0.2 m?的要求。板房建设应由专业的施工队伍进行施工作业，加强安全管理，保证施 工质量。3.5. 喷射砼站建设 本拌合站专门用于喷射混凝土施工的小型拌和站，采用一台 JS1000 型强制间歇式搅拌机。拌和站主机采用彩钢瓦钢板封闭，搅拌机采用自动 计量系统搅拌机，根据每天喷砼的需求量，拟配置 1 台50型装载机用
9、于专 门供应后台上砂、石料。计量系统称量偏差：中砂、碎石的误差范围为 2%，粉煤灰、外加剂、水的误差范围为 1%。配置 2 个 80t 的散装水泥罐， 水泥罐由专业厂家定做。 罐体之间采用10X 10 cm槽钢连接成整体，并安装避雷针、接地线。搅拌机配备2个集料斗，配料斗之间设 0.5m 高隔板，防止串料。配料斗顶上设置顶棚， 防 止太阳直接照晒和雨淋，减少天气对砂石料质量的影响。湿喷站配套的空 气压缩机等设备，应按照国家标准执行。湿喷站由专业人员按照出厂说明书进行安装，并进行调试，在各项技 术性能指标全部符合规定，计量系统经过标定，并经验收合格后，湿喷站 方可投产使用储料区采用彩钢板将料仓进
10、行封闭，避免阳光直射和雨水侵蚀，减少 天气对砂石料质量的影响，便于砂石料的储存和使用。储料区分为合格和待检共 4个料仓，其中 2个石子仓， 2个砂子仓，满足检验批次要求，料仓宽度均为 5m长8m,为避免混仓，料仓设 30cm 厚C20砼隔墙，墙高2.0m墙上设泄水孔，堆料高度应低于隔墙顶 15cm料 仓地坪设置 3%单向坡 , 便于排水。储料仓口必须设置一道截水沟。 储料仓均 采用轻型钢结构搭设顶棚，柱高6.5m,拱顶高8.5m ,并且满足受力、防风、 防雨雪等要求。重载区为基础处理压实后用C20砼硬化20cm,场地硬化前应预埋各类 供水管道和地埋电缆线，并预留水沟位置；其余部分场地均绿化。场
11、地排水系统由地面漫流、暗沟汇集、沉淀净化、水泵抽取排放一步 组成。场地布置时根据各部相对标高严格进行控制，确保湿喷站硬化区域 无积水。3.6. 空压机房建设空压机房建设在右线（YK36+422红线内）变压器旁布置为宽8m长25m 高度为2.5m的彩钢棚架结构，四周用彩钢半封闭，封闭高度为2m场地硬 化与洞口场地硬化同步进行。顶部安装避雷针，具有防水和防雷功能，空 压机站四周设置排水沟，水沟尺寸深宽 0.3m深0.3m。3.7. 钢筋半成品存放区占地面积500 ，可和拌合站料棚建在一起统一规划。棚起拱线高度 为7.5m，拱顶高8.5m，并且满足受力、防风、防雨雪等要求，四周用彩 钢半封闭。钢筋棚
12、内设 1 台 3t 的简易式小型门吊， 门架基础采用 30cm*30cm C30浇筑，管线布置满足安全生产标准化的要求。场内硬化用混凝土混凝土， 硬化标准为20cm厚C20砼。场地硬化结束后按照规划图要求划分并浇筑钢 筋存放台座，完成水电布设。3.8. 施工便道建设进场便道在驻地建设基本结束后进行施工，便道起点接绥阳至团山公 路，终点到隧道出口处，并连接驻地道路至喷射砼站，宽度为 4.5m ，便道 路基旁设置排水边沟，进出场便道全长范围进行场地硬化， 标准为：C20混 凝土，厚度为 20cm。4、洞口场地及设施 洞口场地纵向距离 30m 范围内全部硬化，采用 20cm 石渣垫层， 20cm C
13、20混凝土面层。 洞口设置值班房并由专人轮流 24 小时不间断值班，专人负责进出洞等 管理。值班房规格为 3.6m *3.6m ，材料采用彩钢瓦活动板房。进出口实行 全封闭式管理，设置宽 1.2m 的人员专用进出通道，同时设置车辆专用通 道（包含电动门），进洞人员只能通过专用通道出入。人员进出洞采用智 能识别门禁系统，洞口设置自动栏杆（智能道闸一体机），人员进洞信息 在电子屏上显示。 洞口位置设置隧道安全人员电子管理系统。人员电子管理系统主要由 电子 IC 卡感应器、 LED 电子显示屏、读卡芯片、计算机系统组成，将进出 洞人员数量、工种、 时间、洞内分部位置及洞内各工序施工情况等信息反 映在
14、电子屏幕上，计算机系统能进行人员信息存储备查。电子显示屏尺寸 为2.5m*2m,采用不锈钢支架架设。 隧道内设置视频监控系统。监控系统摄像头安装在洞口及洞内区域， 设置数 量满足监控范围要求。 洞口醒目位置设置安全镜和班前安全讲评台，尺寸 1.8m*0.8m安全监控系统车辆专用进出通道安全监控值班室人员进出通道电子信息显示屏5、排水系统 办公生活区、喷射混凝土拌和站范围内均设置0.3m*0.5m排水沟；钢筋场设施等范围内均设置0.3m*0.2m排水沟，将各个功能区内的污水集中 排放。 离隧道洞口 20m处设置一个10m*5m*5m（长宽深）沉淀池，拌和站附 近设置三级沉淀池，将隧道施工设施等各
15、个功能区及洞口污水集中排放到 池内沉淀处理，达到环保标准方能排放。沉淀池周围设置安全护栏并悬挂 密目式安全网，树立标识标牌。6、供水设施在洞口山坡上设置一座高位蓄水池，蓄水池远离隧道，满足洞内施工掌 子面水压力要求。生活用水采取当地村民取水口取水并在山坡上修建一座 咼位蓄水池。五、洞口场地标识标牌 洞顶截水沟以外位置设置固定横幅，包括隧道名称、施工单位等内容， 白底红字，单个字体不小于1.2*1.5m。 在洞口醒目位置悬挂九牌一图，一字排开，尺寸总长为 2500mm*20000mm标牌底距地面0.8m,上部设置防雨棚，材质为不锈钢做 成。主要内容见下表：序号标识标牌名称备注1工程概况牌对隧道的
16、工程量、主要构造、地址情况、施工方案、期计划等做简要介绍工2管理人员名单及监督电话对项目组织机构和隧道隧道施工主要管理人员进行公示3质量保证牌质量控制措施等4安全生产牌安全管理制度及措施等5消防保卫牌消防、保卫管理制度6文明施工牌文明施工制度及措施等7风险告知牌告知隧道施工中可能出现的危害因素及控制措施等8安全警示牌集中告知工点设置的安全警告、禁止、指令标牌图片、义等疋9施工现场布置图对施工现场的位置采用图示表达，注明位置、面积、 能等功 在洞顶焊接钢筋支架，挂“入洞必须戴安全帽、当心触电、注意安全” 等警 示标志。警示牌尺寸为8.0*1.0m。 在洞口场地醒目位置设置其他标牌，包括领导带班制度牌、安全生产 操作规 程牌、廉政监督牌、进出洞人员登记牌、施工进度牌、隧道施工工 序图、安全宣传栏等。六、附件1、xx 隧道出口驻地建设平面布置图2、洞口平面布置图
