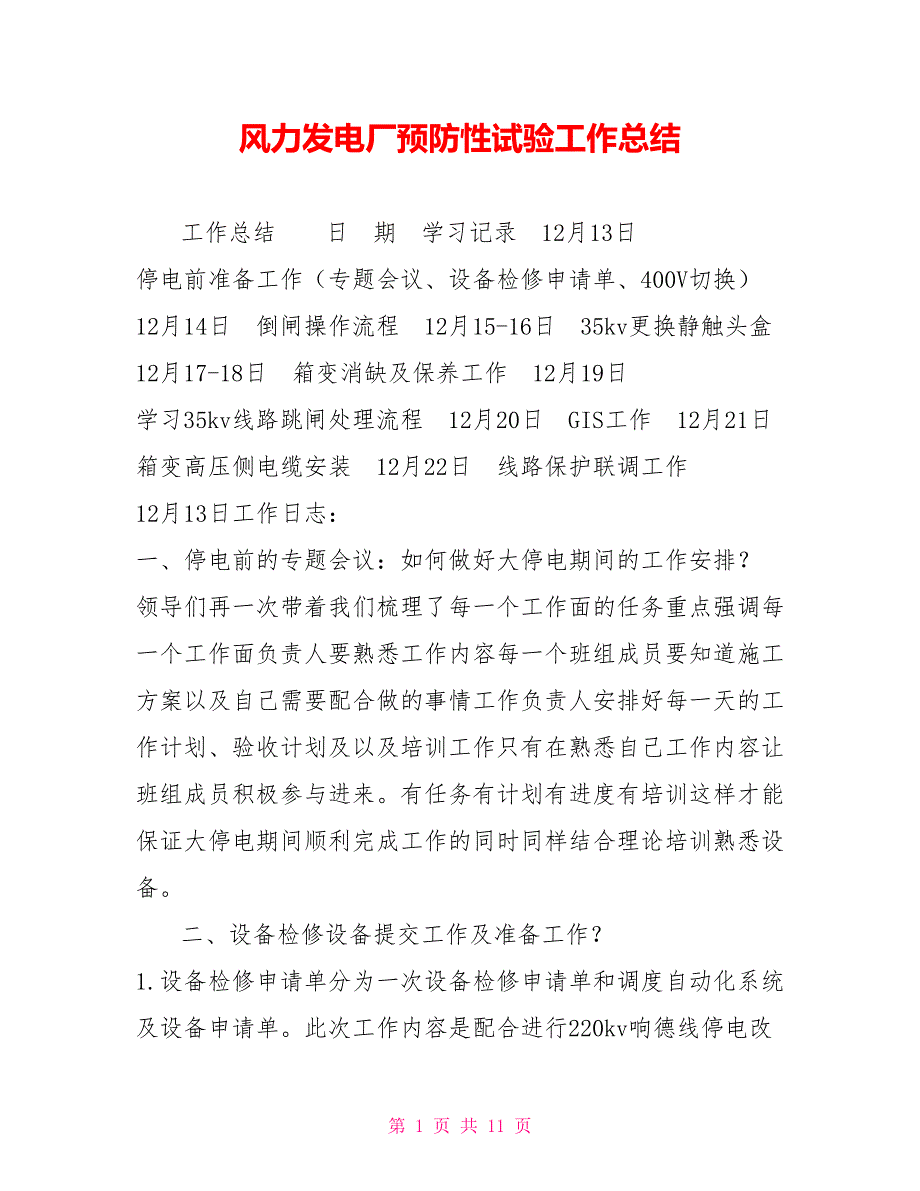

1、风力发电厂预防性试验工作总结工作总结 日 期 学习记录 12月13日 停电前准备工作（专题会议、设备检修申请单、400V切换） 12月14日 倒闸操作流程 12月15-16日 35kv更换静触头盒 12月17-18日 箱变消缺及保养工作 12月19日 学习35kv线路跳闸处理流程 12月20日 GIS工作 12月21日 箱变高压侧电缆安装 12月22日 线路保护联调工作 12月13日工作日志： 一、停电前的专题会议：如何做好大停电期间的工作安排？ 领导们再一次带着我们梳理了每一个工作面的任务重点强调每一个工作面负责人要熟悉工作内容每一个班组成员要知道施工方案以及自己需要配合做的事情工作负责人安

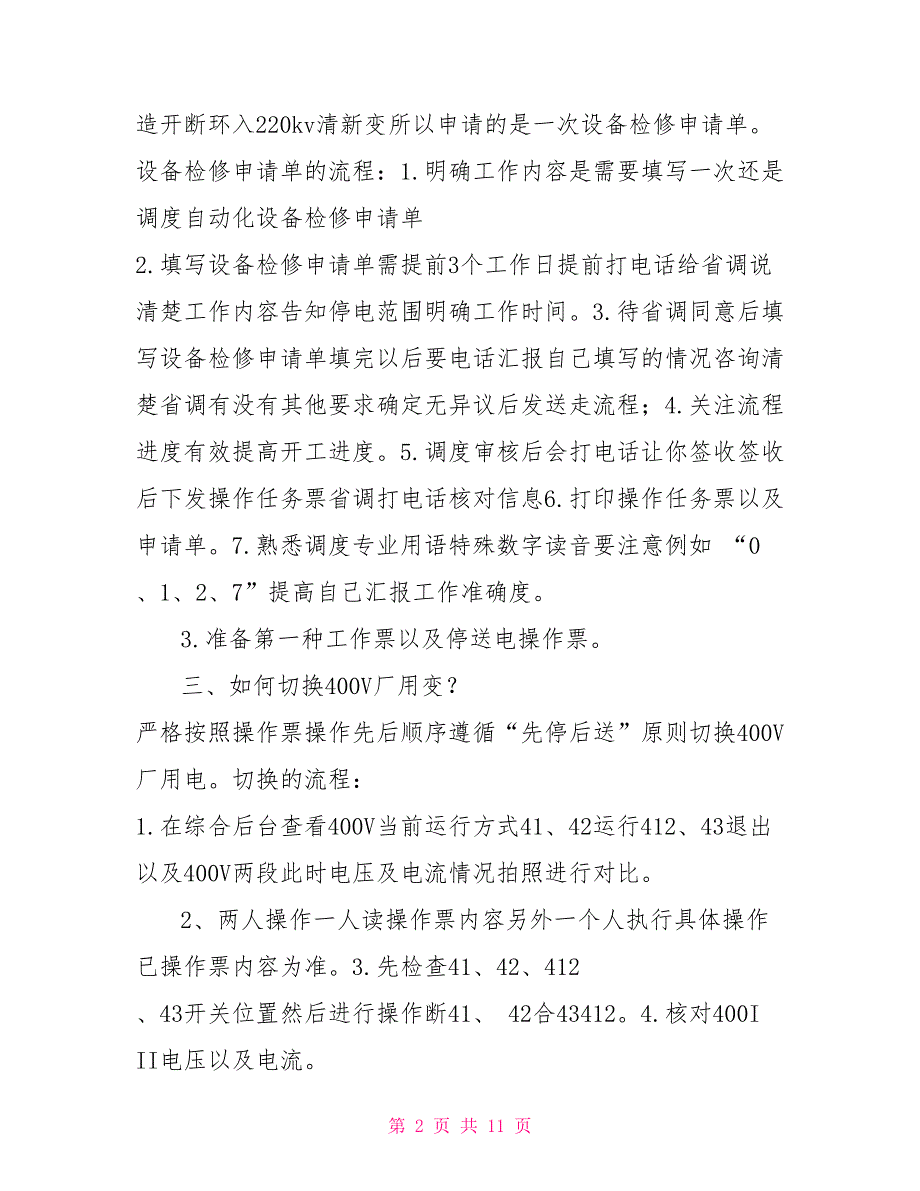

2、排好每一天的工作计划、验收计划及以及培训工作只有在熟悉自己工作内容让班组成员积极参与进来。有任务有计划有进度有培训这样才能保证大停电期间顺利完成工作的同时同样结合理论培训熟悉设备。 二、设备检修设备提交工作及准备工作？ 1.设备检修申请单分为一次设备检修申请单和调度自动化系统及设备申请单。此次工作内容是配合进行220kv响德线停电改造开断环入220kv清新变所以申请的是一次设备检修申请单。设备检修申请单的流程：1.明确工作内容是需要填写一次还是调度自动化设备检修申请单 2.填写设备检修申请单需提前3个工作日提前打电话给省调说清楚工作内容告知停电范围明确工作时间。3.待省调同意后填写设备检修申请

3、单填完以后要电话汇报自己填写的情况咨询清楚省调有没有其他要求确定无异议后发送走流程；4.关注流程进度有效提高开工进度。5.调度审核后会打电话让你签收签收后下发操作任务票省调打电话核对信息6.打印操作任务票以及申请单。7.熟悉调度专业用语特殊数字读音要注意例如 “0 、1、2、7”提高自己汇报工作准确度。 3.准备第一种工作票以及停送电操作票。 三、如何切换400V厂用变？ 严格按照操作票操作先后顺序遵循“先停后送”原则切换400V厂用电。切换的流程： 1.在综合后台查看400V当前运行方式41、42运行412、43退出以及400V两段此时电压及电流情况拍照进行对比。2、两人操作一人读操作票内容

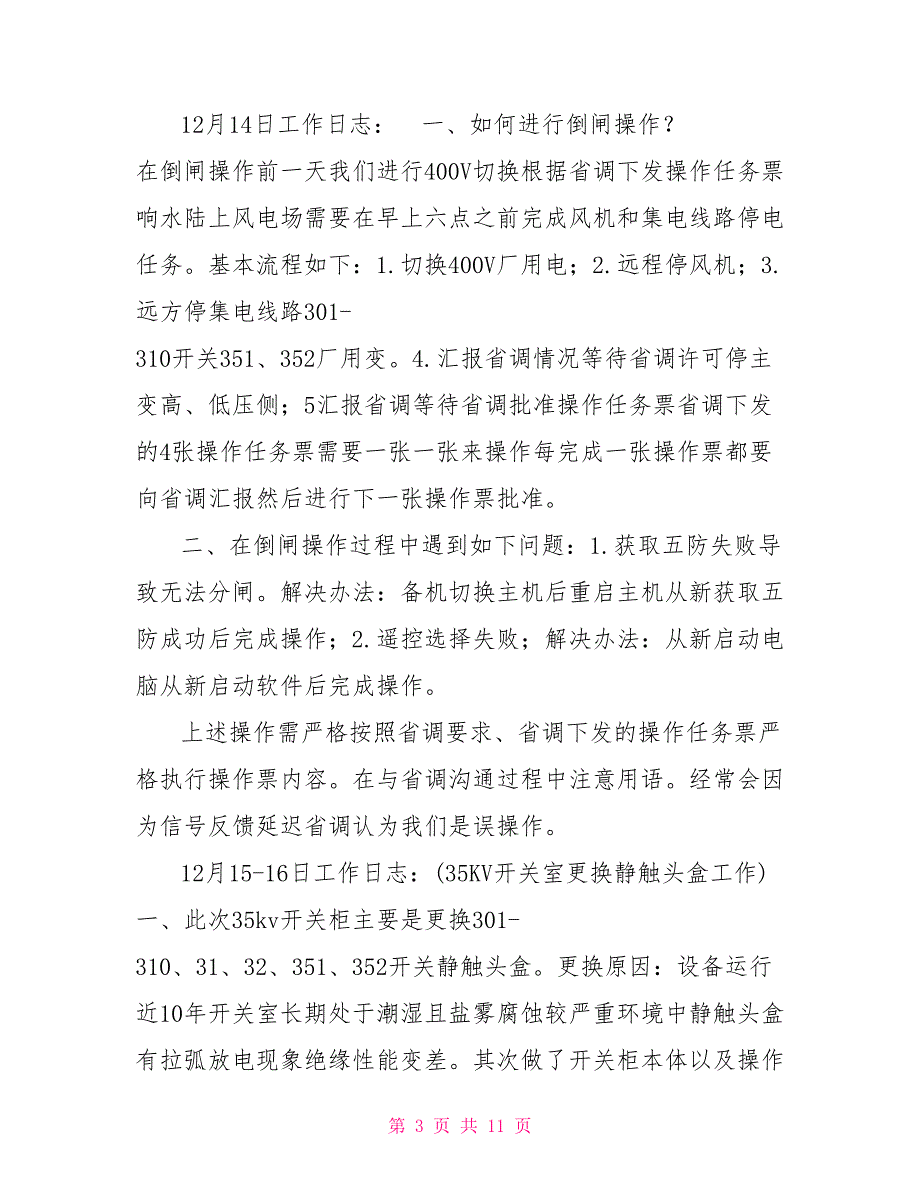

4、另外一个人执行具体操作已操作票内容为准。3.先检查41、42、412 、43开关位置然后进行操作断41、 42合43412。4.核对400I II电压以及电流。 12月14日工作日志： 一、如何进行倒闸操作？ 在倒闸操作前一天我们进行400V切换根据省调下发操作任务票响水陆上风电场需要在早上六点之前完成风机和集电线路停电任务。基本流程如下：1.切换400V厂用电；2.远程停风机；3.远方停集电线路301-310开关351、352厂用变。4.汇报省调情况等待省调许可停主变高、低压侧；5汇报省调等待省调批准操作任务票省调下发的4张操作任务票需要一张一张来操作每完成一张操作票都要向省调汇报然后进行下

5、一张操作票批准。 二、在倒闸操作过程中遇到如下问题：1.获取五防失败导致无法分闸。解决办法：备机切换主机后重启主机从新获取五防成功后完成操作；2.遥控选择失败；解决办法：从新启动电脑从新启动软件后完成操作。 上述操作需严格按照省调要求、省调下发的操作任务票严格执行操作票内容。在与省调沟通过程中注意用语。经常会因为信号反馈延迟省调认为我们是误操作。 12月15-16日工作日志：(35KV开关室更换静触头盒工作) 一、此次35kv开关柜主要是更换301-310、31、32、351、352开关静触头盒。更换原因：设备运行近10年开关室长期处于潮湿且盐雾腐蚀较严重环境中静触头盒有拉弧放电现象绝缘性能变

6、差。其次做了开关柜本体以及操作机构保养主要是用酒精擦拭母排、套管以及动静触头表面以及给接地刀操作连杆机构加注润滑油。所需工具：T字形套筒等。 二、高压开关柜的组成：母线室（母线、分支母线）、电缆室（风机进线主变低压侧进线、零序CT、CT）、控制室（闭锁电源开关、线路保护装置、35kv母线电压、操作和状态显示、照明开关、储能开关）、断路器室（静触头静触头盒）以及其他部分。 三、手车组成部分：兰花触指（动触头）、触臂、热缩套管、真空断路器、断路器操作机构。 四、.风机进线零序CT变比：100/5；单相CT变比：400/5。 五、集电线路保护：零序电流保护（15.4A）过流一段（51.7A,0.05

7、s）、过流二段（17.1A,0.4s）、过流三段保护（5.5A,1.0s）。 六、主变低压进线端在断路器下端头在平时巡检以及做安措的时候需要注意。 七、屏蔽线的接法有两种：1.不经过零序CT直接接地；2.经过零序CT折回接地。 八、实际操作分合接地刀；响水1线301开关由运行转检修。基本流程如下：1.远方分301开关；2.将小车由“工作”位置摇至“试验”位置3.合上闭锁电源开关将接地刀转换开关打到可操作位置顺时针摇接地刀听到合闸声音停止操作。4.打开电磁锁将小车拉出。5.断开“闭锁电源开关、操作和指示开关、储能电源开关”。响水1线301开关由检修转运行操作与之相反。（在操作过程中遇到摇小车困难

8、或者卡顿的时候一定要停下来检查。） 九、在实际操作开关的过程中认识到五防：1.防止误分、合断路器。2.防止带负荷分、合隔离刀闸。3.防止带电挂（合）接地线（接地刀闸）4.防止带地线送电5.防止误入带电间隔。 12.17-18工作日志：（箱变消缺及保养工作） 一、箱变的组成：低压室、光纤盒室、变压器室、高压负荷开关室、电缆室低压侧里面有一个干变给风机提供400V电源或者230V电源 二、35kv变压器的产品型号：s11-M-1600/35额定容量1600KVA额定频率：50Hz联结组别：Dyn11（D表示一次侧绕组为三角型接线Y表示二次侧绕组星型接线n表示引出中性线）冷却方式：ONAN（油浸自冷

9、现在风场运行档位开关（4档：高压电压35100V高压电流26.3低压都是690V电流1338.8A） 三、箱变的巡检内容：1.呼吸器颜色；2.风扇是否短接；3.台阶是否损坏；4.箱变门损坏情况；四、门锁是否损坏；6.箱变油位；7.变压器油颜色；8.箱体是否漏油；9.瓷瓶外观；10.墙体脱落情况；11.箱变基础是否沉降；12.瓦斯继电器内气体是否排空等。 五、巡检发现主要问题：1.档位开关漏油解决办法：用活动扳手紧固。 2.瓷瓶漏油解决办法：更换瓷瓶或者密封圈所需扳手：18、19开口扳两套。首先是要放油观察瓦斯继电器油位然后拆卸铜排螺栓拆卸固定端螺栓。在操作过程中需注意扳手不要损坏高压侧瓷瓶。

10、 3.箱变门、箱变锁、箱变锁盒损坏进行更坏。 六、箱变变压器油取样所需工具：活动扳手。注意要先洗瓶烘干用油洗后装油取油过程中尽量不要戴手套。 七、箱变保护：1.重瓦斯保护；2.超温跳闸；3.低压断路器；4.熔断器保护5.箱变正常运行温度55报警75跳闸90. 12月19日工作日志： 学习了35kv线路跳闸事故处理流程： .1.查看综自后台电脑报文核实报文的准确性是真正的跳闸还是存在误报的现象直接到现场去看开关柜电气和机械显示。 2.确定是真的跳闸当班值长直接汇报部门负责人带着运行人员排查线路将线路开关由工作位置摇至检修位置并且拉掉控制室内的所有二次空开开工作票通知检修人员检修集电线路。 3.做

11、好安全措施在距离升压站最近的一台风机箱变挂接地线。 4.读取NEP981线路保护装置并且记录相应数据到继保室读取故障滤波波形进行分析。 5.分析完以后要与现场检修人员核对理论分析是否与实际相符合。 6.最后形成运行报告。 7.响水陆上风电场典型事故跳闸：1.单相接地（故障相电压为零非故障相电压升高）；2.由单相接地导致相间短路； 8.近海风场发生单相接地要由运行人员去拉开331手车3#主变低压侧没有断路器只有一个隔离手车如果隔离手车拉出后故障点还没有恢复那么要打电话给省调断开主变高压侧开关2603. 9.NEP981装置读取故障信息基本流程：1.按“确定”按钮进入主菜单（运行工况报告管理打印管

12、理运行设置装置设置装置测试出厂设置）报告管理故障滤波幅值滤波读取电流电压信息。其中两个较为常用的是运行工况（保护值测量值电度值遥信状态压板状态）和报告管理（顺序事件动作报告故障滤波操作事件）。NEP981面板信号显示有“运行、动作、告警、故障、对时、通信、合位、分位”。 12月20日工作日志： 1.继续取箱变油样并且巡检箱变发现箱变瓷瓶AB相漏油建议更换ABC三相现在箱变所有密封圈进入老化严重阶段在紧固过程中需要适当紧固不要过分紧固热胀冷缩会加剧密封圈老化。 2.GIS工作： 气体绝缘金属全封闭组合开关设备（英文缩写GIS)是20世纪60年代中期出现的一种新型电器装置。它是将断路器、隔离刀闸、

13、接地刀闸、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端等元件组合封闭在接地的金属壳体内充以一定压力的SF6气体作为绝缘和灭弧介质所组成的成套开关设备。 本次GIS主要有以下工作：1.检测有7处泄露气A、B相各有3处C相有1处一共是4个气室（Z字型气室）从26002隔离刀气室至220kv二段母线；更换7处绝缘盆子2.更换7相接地刀；3.更换截止阀；4.除锈喷漆。5.机械特性试验主要是测试断路器分合是否正常。高压开关机械特性试验包括分合闸时间、三相同期性、弹跳次数、行程等目的是检测高压开关的可靠性根据试验结果判断高压开关是继续使用、维修或更换。 断路器室额定工作压力0.6MPa；报警

14、压力0.55MPa；闭锁压力0.5MPa。 隔离、接地刀闸室额定工作压力0.4MPa；报警压力0.35MPa。 母线PT、避雷器室额定工作压力0.5MPa；报警压力0.45MPa。 GIS管道额定工作压力0.4MPa。 解释说明： 闭锁功能仅断路器有当SF6气体压力低于闭锁压力规定值时断路器则 无法分、合闸（气体压力表处有常闭触点串联在分、合闸操作回路中）。 报警功能是提示运行人员SF6压力偏低但仍可对设备实现分、合操作。 GIS工作的基本流程： 3.主变的保护： 主变差动、主变高压侧负压过流、主变低压侧负压过流、主变零序过流、主变间隙零序过流、主变间隙零序过压、主变过负荷、闭锁有载调压、低压

15、侧单相接地、高压侧TV断线、低压侧TV断线、主变差动TA断线、主变差动告警。 主变重瓦斯有载调压压力释放主变绕组温度升高主变油位低主变油位高。 12月21日工作日志： 安装48#风机箱变高压侧电缆（从开关下端头到高压侧瓷瓶）： 所需工具：发电机切割机13开口扳手小活动扳手。 安装前用切割机把高压侧穿墙孔用切割机打通目的是电缆会形成涡流三相涡流导通后会相互抵消增加其绝缘性。安装紧固过程中需注意电缆不要被穿墙铁片弄坏用砂纸摩擦高压侧瓷瓶电缆接头处安装紧固完成后将ABC三相屏蔽线于一点接地用酒精擦拭电缆终端头。 12月22日工作日志（线路保护联调工作）： 1.线路保护联调的目的：保证响清线与清响线之

16、间光纤通讯、线路保护装置启动动作以及出口均正常。 2.线路保护所作试验：光纤差动距离一段距离二段。 3.线路保护装置：许继803南自603。 4.做试验过程：先测试是南自603装置第一步是相互采样使用继保之星给A相增加一个电流看对侧是否都能正常接收到电流模拟量相互采样都能正常接收说明光纤通讯没有问题。第二步是做光纤差动测试（启动值是0.83A动作值是：2.08A）在做测试前将纵联差动保护功能压板、单相重合闸压板光纤差动出口压板A 相出口跳闸压板、B相出口跳闸压板、C相出口跳闸压板投入三相重合闸压板、远跳压板、检修压板、A相通道压板退出 对侧压板投退情况跟我们保持一致。第三步我们给出故障电流5A看两侧断路器是否跳闸而且是不是“单跳单重”情况测试结果是单相出口三相跳闸。在测试许继803装置过程中装置本身存在PT断线闭锁差动保护后来调整测试方法分故障前（三相电压都是57.735测试时间是18S）故障（A相电压为0B 、C相电压为57.74A相电流为5A测试时间为1S）重合闸（）保证单跳单重。 第 11 页 共 11 页
