首件制工程实施及方案LJ8.doc

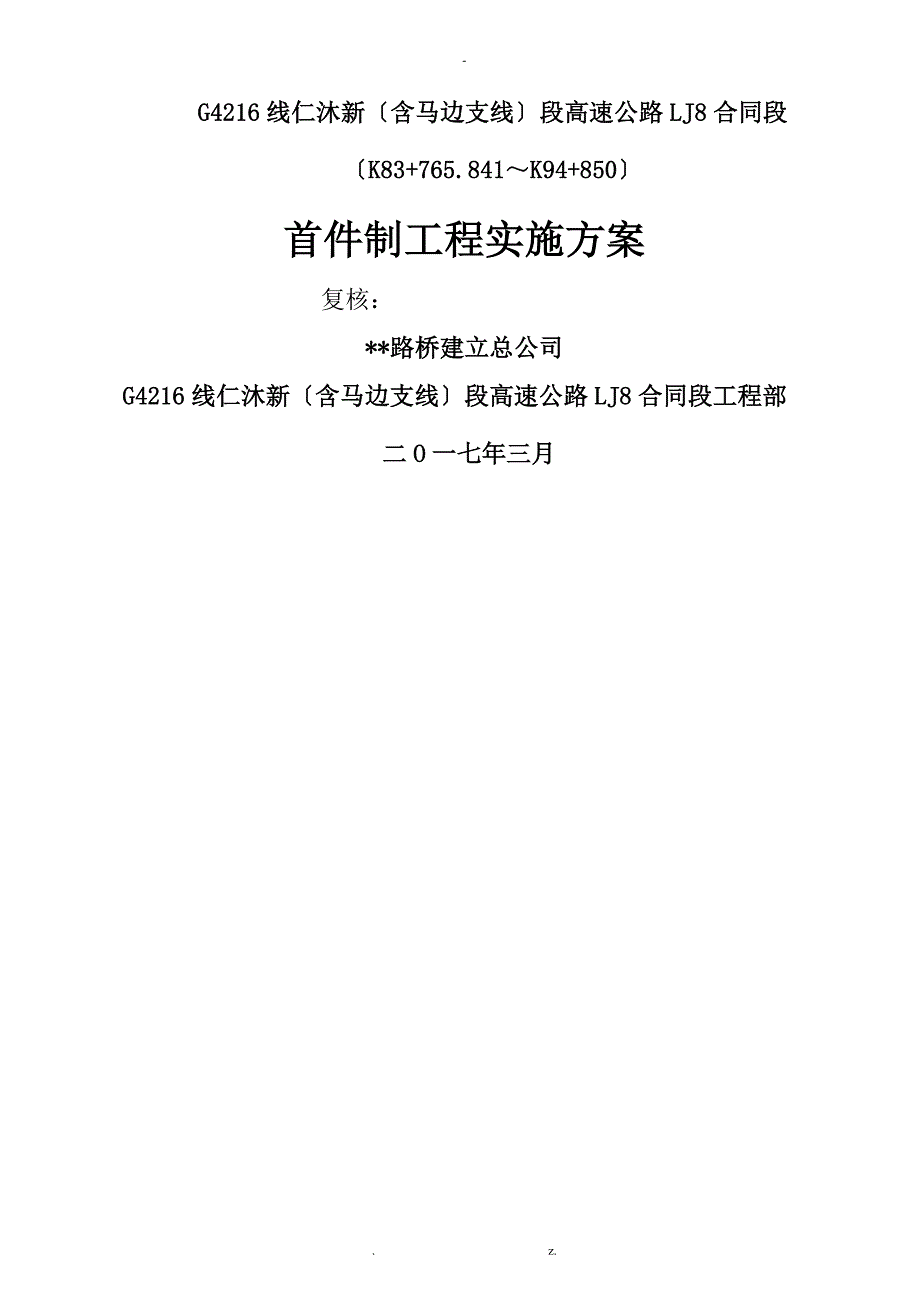

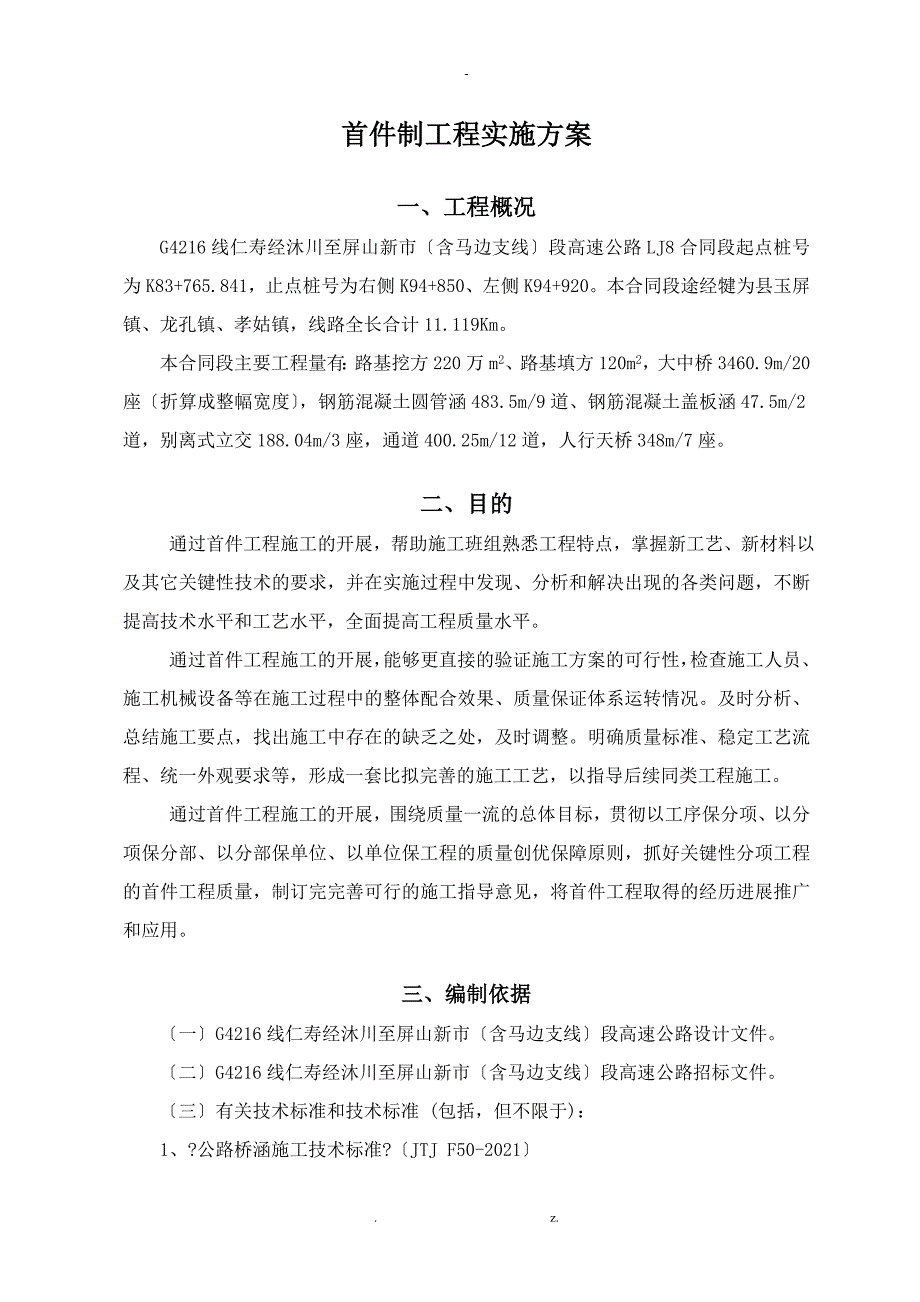

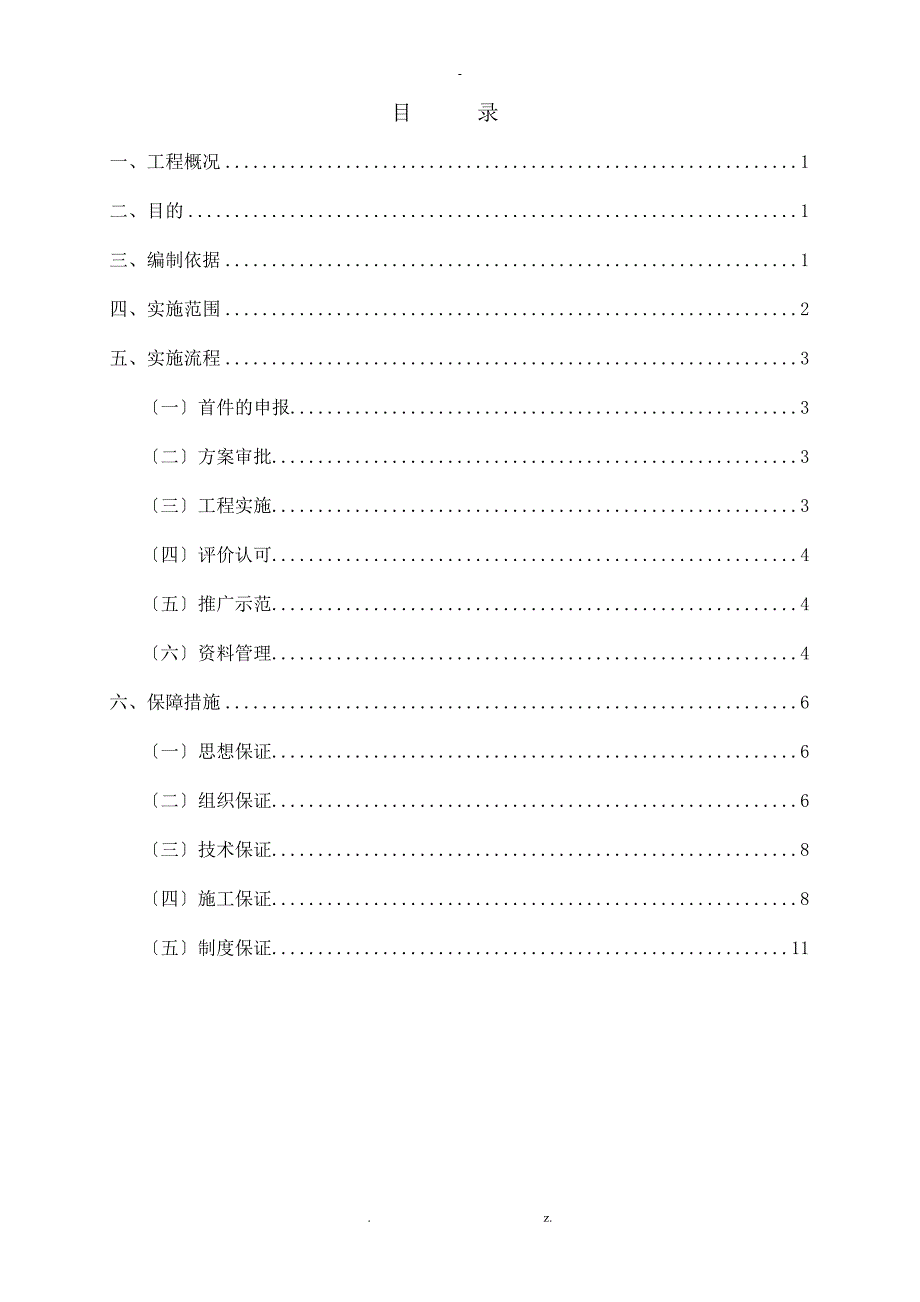

1、G4216线仁沐新含马边支线段高速公路LJ8合同段K83+765.841K94+850首件制工程实施方案 复核：*路桥建立总公司G4216线仁沐新含马边支线段高速公路LJ8合同段工程部 二O一七年三月. z.-目 录一、工程概况1二、目的1三、编制依据1四、实施范围2五、实施流程3一首件的申报3二方案审批3三工程实施3四评价认可4五推广示范4六资料管理4六、保障措施6一思想保证6二组织保证6三技术保证8四施工保证8五制度保证11. z.-首件制工程实施方案一、工程概况G4216线仁寿经沐川至屏山新市含马边支线段高速公路LJ8合同段起点桩号为K83+765.841，止点桩号为右侧K94+850

2、左侧K94+920。本合同段途经犍为县玉屏镇、龙孔镇、孝姑镇，线路全长合计11.119Km。本合同段主要工程量有：路基挖方220万m2、路基填方120m2，大中桥3460.9m/20座折算成整幅宽度，钢筋混凝土圆管涵483.5m/9道、钢筋混凝土盖板涵47.5m/2道，别离式立交188.04m/3座，通道400.25m/12道，人行天桥348m/7座。二、目的 通过首件工程施工的开展，帮助施工班组熟悉工程特点，掌握新工艺、新材料以及其它关键性技术的要求，并在实施过程中发现、分析和解决出现的各类问题，不断提高技术水平和工艺水平，全面提高工程质量水平。通过首件工程施工的开展，能够更直接的验证施工

3、方案的可行性，检查施工人员、施工机械设备等在施工过程中的整体配合效果、质量保证体系运转情况。及时分析、总结施工要点，找出施工中存在的缺乏之处，及时调整。明确质量标准、稳定工艺流程、统一外观要求等，形成一套比拟完善的施工工艺，以指导后续同类工程施工。通过首件工程施工的开展，围绕质量一流的总体目标，贯彻以工序保分项、以分项保分部、以分部保单位、以单位保工程的质量创优保障原则，抓好关键性分项工程的首件工程质量，制订完完善可行的施工指导意见，将首件工程取得的经历进展推广和应用。三、编制依据 一G4216线仁寿经沐川至屏山新市含马边支线段高速公路设计文件。 二G4216线仁寿经沐川至屏山新市含马边支线段

4、高速公路招标文件。 三有关技术标准和技术标准 (包括，但不限于)：1、?公路桥涵施工技术标准?JTJ F50-20212、?公路路基施工技术标准?JTG F10-20063、.?公路工程质量检验评定标准?JTG F801-20214、?公路工程施工平安技术规程?JTG F90-2021 6、?公路工程技术标准?JTG B01-2021四、实施范围结合我工程部两阶段施工图及施工现场实际情况，我工程选取了同类工程中具有代表性的分项工程作为首件工程，详见首件工程划分表首 件 工 程 划 分表 序号 单位、分部工程名称首件分项工程名称首件分项工程具体位置、桩号备注1路基土石方工程路基填筑K85+400

5、K85+5502换填砂砾石K83+865-K83+9303塑料排水板K89+205-K89+2654水泥搅拌桩K92+812-K92+9225碎石桩K92+4206抗滑桩K83+6007普夯K87+300-K87+4008冲击碾压K89+870-K90+0009台背回填K83+113利鸳沟大桥0#台10排水工程路基边沟K88+800-K88+835左侧11涵洞通道工程根底及下部K83+836.00钢筋砼圆管涵12根底及下部K89+995.50钢筋砼盖板涵13涵管安装K83+836.00钢筋砼圆管涵14盖板K89+995.50钢筋砼盖板涵15防护工程挡土墙K83+934-K83+972左侧16

6、拱形骨架护坡K89+034-K89+143左侧17桥梁工程钻孔灌注桩K86+858大石板沟大桥右幅3-1桩基18承台K86+858大石板沟大桥3#墩右幅3-1脚大桥左幅0-1号桩基19墩柱K83+113利鸳沟大桥右幅7-120空心薄壁墩K86+858大石板沟大桥3#墩右幅3-121盖梁K83+113利鸳沟大桥7#墩右幅22梁板预制K86+858大石板沟大桥右幅1-3号T梁23桥面铺装K83+113利鸳沟大桥右幅24防撞护栏K83+113利鸳沟大桥右幅五、实施流程 一首件的申报工程部按照总监办首件工程认可制实施方法中首件工程的划分原则确定每分项工程的首件，对首件工程的每道工序制定施工方案和施工作

7、业指导书，提供质保体系，确定自检体系和质量责任人，明确检测方法、检测频率以及重点、难点部位的控制措施。工程部专业工程师据此制定相应的实施细则，明确施工负责人。 二方案审批专业工程师制定并向总监办上报施工方案、施工作业指导书、质量保证体系等。对于重大的、复杂的、采用新技术、新工艺的分项工程。 三工程实施首件工程施工方案、施工作业指导书、质量保证体系等批复后，工程部依据图纸、施工技术标准及批复文件立即组织施工班组进展技术交底，确保每个作业人员领悟施工要点，明确具体工艺标准、质量标准。工程部做好施工前准备：1、所有首件工程施工现场三通一平，备足材料配置足够的施工人员及机械。2、所有首件工程原材料进场

8、前工地试验室按照标准要求严格检验，监理单位按照规定的频率进展抽检；根据有关规定，落实原材料进场审批程序；严格控制原材料质量，不合格的原材料一律不准用于该工程；3、所有首件工程施工机械设备使用前要进展试运行，确保设备正常运转，必要的应通过专业机构鉴定前方可使用；机械设备数量必须满足施工需要，混凝土振捣等关键工序施工应配置备用设备。首件工程实行工程经理负责制。首件工程开工时，工程技术负责人、试验负责人必须到施工现场指导施工。施工过程应严格按照批准的施工方案施工，当每道工序完工后，工程部专业工程师负责自检，自检合格后填写质量验收报验单送监理工程师检查签认。工程部专业工程师及监理人员必须对所有的首件工

9、程全过程旁站，并做好相应纪录。对实施过程中发现的问题应及时会同有关方面提出可行的调整处理方案，以保证其顺利实施。 四评价认可首件工程完成后，由工程部邀请总监办、总监办、监理试验室进展检测、验收和评定，并编写首件工程总结报告，该报告包括试验资料汇总、开工报告、检测资料、具体过程中的现场记录和施工工艺、工程照片、声像资料、经历和教训、各项技术指标和参数与相关技术标准和质量目标进展对照的总结等。工程部对已完成的首件工程的施工工艺和质量进展综合评价，提交总结报告。由监理组织工程部有关人员对其进展分析、研究，验证施工工艺的可靠性、合理性、提出改良意见，并形成评审报告。分项工程评分未到达98分以上不能视为

10、首件工程。 五推广示范首件工程认可的分项，由工程部组织对应工区召开现场会，发放相关资料，进展施工后经历交流，分析、总结施工要点。对未参加首件工程施工的作业班组进展推广示范，以保证后续同类工程质量水平不低于首件工程的质量标准。 六资料管理得到认可的首件工程检查用表、试验资料汇总、开工报告、检测资料、现场记录、工程照片、声像资料等必须完善相关人员签字和加盖公章。首件工程认可的所有相关资料均作为首件工程的附件整理和归档, 保证首件工程文件资料控制的有效性和可追溯性，确保首件工程资料的准确性、及时性和完整性。首件工程实施流程首件工程工程确定质量通病及影响质量因素的分析辨识，制定质量控制措施报批后严格按

11、照拟定的施工方案进展操作，对全过程实施控制施工完成后，对首件工程进展总结，对工程质量进展评价，并收集相关资料，同时报请监理及有关部门检查验收。分项工程评分98分分项工程评分98分作为后续的一样或相似工程样板进展推广找出原因,并重新选定相似工程作为首件工程进展施工六、保障措施我工程部首件工程推行ISO9001质量保证标准，并建立首件工程质量保证体系，应用标准质量管理标准和质量保证行为。首件工程质量保障体系由思想保证、组织保证、技术保证、施工保证、制度保证五大局部组成。一思想保证强化创优宣传教育，做好技术培训工作进展平安质量教育和技术培训工作，持证上岗。抓好质量思想教育，强化全员质量意识。结实树立

12、百年大计，质量第一的思想。严格按照质量保证体系的有关程序执行，建立完善的质量保证体系，使各工种、班组以提高工序质量为重点，积极开展重点的攻关型QC小组活动，针对施工现场出现的关键质量问题，开展技术攻关活动，做好预防措施。做到“开工必优,一次成优,全面创优,确保首件工程施工的第一座涵洞、第一段路基土石方、第一段防护等成为样板工程，到达以点带面，带动全线创优的目标。二组织保证为确保首件工程的施工正常有序进展，工程部由工程经理挂帅、总工程师、质检人员参与组成的首件工程施工质量管理小组，领导和组织实施、兑现首件工程质量目标。首 件 工 程 施 工 质 量 领 导 小 组二工区经理李紫辉技术负责人林鹏

13、三工区经理*冬冬一工区经理陈晓技术负责人王彦超技术负责人曾红军综合办公室G4216线仁沐新含马边支线段高速公路LJ8合同段工程部 工程副经理宁保军工程经理杜海强工程总工孔维芬物资装备部资料室试验室工程技术部安全环保部三技术保证1、组织技术人员认真进展设计文件审核，领会设计意图，正确指导施工。2、组织技术人员认真学习有关施工技术标准、质量检验评定标准及业主、监理下发的有关质量要求的文件。3、认真复核导线点及水准点，并将复测结果报监理工程师审批后，方可进展使用。4、逐级进展书面技术交底。技术交底要详细、准确、可操作性强，确保操作人员掌握各项工程施工工艺及操作要点，质量标准和考前须知 四施工保证1、

14、路基工程施工质量控制措施1施工前按?测规?规定恢复中线，复测中线，复测横断面，对地形、地质变化处及时报监理工程师处理。2路基填料进展试验，对于有机质含量、液限、塑性指数超过标准标准的填料，均制止往路基上填筑。3严格执行?公路路基施工标准?、?公路工程质量检验评定标准?并通过工地压实试验段，确定适宜的压实机具、铺筑和压实方法、碾压遍数和速度、含水量的控制、松铺厚度和施工程序等。为保证路基压实度及强度要求，填筑时两侧增宽填筑0.5米。路基施工前或施工过程中，做好防排水措施，以确保施工质量。2、涵洞工程施工质量控制1涵洞基底挖至设计标高，应采用触探检测基坑地基承载力，承载力满足设计要求方可进入下道工

15、序施工，不能满足设计要求报告设计单位更改设计方案。2工程用钢筋、水泥须有出厂合格证，砂、石料须取样试验，所有材料经检验合格之前方可使用。3防水层材料检验合格，铺设宽度、搭接长度符合设计和标准要求，粘接结实，沉降缝填塞密实。施工到达无渗漏。假设发现渗水应及早返修。4涵背填土密实度不得低于路基填土要求，必须两侧对称夯填，盖板顶填土厚度大于0.5m时，盖板顶方可允许施工机械通过。5涵内排水沟，出入口锥体等附属工程应及时施工，顺渠顺路，根据涵洞功能及周围环境及时予以顺接，任何情况不得滞后三个月，防止雨水冲刷涵身及根底。 3、防护排水工程施工质量控制措施1对所有用于防护工程的材料进展检测，钢筋、水泥等料

16、必须有出厂质量检验合格资料，不同来源的细集料分类堆放，存贮堆放符合标准要求，并做好标志。工程用水在使用前做好水质分析，以确定能否使用。2砂、石料的进场要事先进展试验，并对石料进展清洗工作，不合格的砂、石料严禁进入施工现场。3浆砌施工使用挤浆法，并做到砂浆饱满，丁顺交织，杜绝通缝。4、桥梁工程施工质量控制措施1定期进展中线及水平测量，确保桥位、中线、跨度及各部位标高准确。2明挖基坑时，尽量减少超欠挖，作好坑内排水。3混凝土采用自动计量搅拌站集中拌和。4根底施工前，核对基底的水文地质情况，确认地基承载力符合设计要求。5桩基确保灌注连续，保证不断桩。6在桩顶以上加灌桩头，确保桩顶质量。经检查桩基合格

17、后才能进展墩台身施工。7墩台模板采用大块钢模，保证接缝严密平顺、不跑模、不漏浆。8墩台身砼在终凝前，防止泡水。9预应力构造所用钢绞线、热处理钢筋、锚具、夹具和连接器等的质量，必须符合现行规定。10预应力机具及仪表由专人使用管理，并定期维护和校验。 5、钢筋工程施工质量控制措施所有进场钢筋必须有材质证明，并按规定取样进展检验，合格前方准使用，所有钢筋工、电焊工等钢筋作业人员必须持证上岗。钢筋加工场地利用混凝土硬化处理，外表平整，利用水准仪测设高差不大于5mm。认真审核图纸结合设计标准要求给现场操作人员进展详细交底，派有经历的技术人员进展现场放样，用油漆或粉笔在平地上刻画出间距大样。钢筋按设计尺寸

18、下料，对弯曲筋必须调直到合格。钢筋焊接搭接严格按设计标准要求进展。 6、模板工程施工质量控制措施模板采用标准化、通用化的组合钢模板，设计成各种标准形状的大块和整体模板，有利于现场机械化施工和保证混凝土外观质量。模板的设计做到在松动和拆卸时不对混凝土造成损毁；任何模板的固定装置或支撑物除内拉杆外都不容许留在完成的混凝土中。模板中所有接缝应按一致方式位于水平或竖直平面上，接缝严密，不漏浆。模板安装完毕后，应对其位置、顶部标高、接点联系及纵横向稳定性进展检查，未经监理工程师的签认，不得浇筑混凝土。7、混凝土工程施工质量控制措施混凝土集中拌和，混凝土运输车运输。在支架上浇筑混凝土，施工应对称、平衡的进

19、展，并采取预压等方法保证构造物混凝土浇筑过程中不致产生超过允许的偏差和变形。浇筑混凝土前，全部模板、钢筋应清刷干净，并经监理工程师检验批准后才能开场浇筑。浇筑前应检查混凝土的均匀性和坍落度。混凝土的浇筑应在一次作业中连续进展，到达批准的施工缝为止。混凝土按水平分层浇筑。分层厚度不得超过30cm，每层混凝土在前一层混凝土初凝前浇筑和振捣。8、施工材料质量控制措施1所有采购的材料，必须在供货质量、信誉、供货能力等方面进展评价，采用有持续供货能力保证的承包方采购。做好进货的检验和标识工作。按质量体系标准的要求，在进货、检验、试验、进仓、登记、标识、使用等全过程中，严格执行“进货检验和试验控制程序文件

20、要求，从采购的第一程序开场，层层把关，确保材料质量。2做好各种材料的质量记录和资料的整理与保存工作，做到各种证明、合格证、验收、试验单据齐全，确保其可追溯性和完整性。9、机械设备的质量控制措施合理选择机械、提高使用效率:合理选用符合施工现场需要的机械设备，充分发挥机械设备的效能，尽可能防止不必要的浪费。充分了解机械性能，正确地掌握机械使用方法，按照一定的标准和规定操作，保证平安生产，提高使用效率。 五制度保证 1、建立施工组织设计审批制度 1施工组织设计必须有工程经理、工程总工程师等人的签字，并报公司总工办审核。2施工组织设计必须在工程实施前15天报监理工程师和业主，经审批同意后实施。3施工组

21、织设计必须经各级审批，并且按审批意见修改完善，方可进展施工。2、技术复核、隐蔽工程验收制度1技术复核应在施工组织设计中编制技术复核方案，明确复核内容、部位、复核人员及复核方法。2技术复核结果应填写?分局部项工程技术复核记录?，作为施工技术资料归档。3凡分项工程的施工结果被后道施工所覆盖，均应进展隐蔽工程验收。隐蔽验收的结果必须填写?隐蔽工程验收记录?。3、技术、质量交底制度技术、质量的交底工作是施工过程根底管理中一项不可缺少的重要工作内容，交底必须采用书面签证确认的形式，具体可分为以下几方面：1工程经理组织工程经理部全体人员对图纸进展认真学习，并同设计代表联系进展设计交底。2施工组织设计编制完

22、毕并送业主和监理工程师审批确认后，由工程经理牵头，工程总工程师组织全体人员认真学习施工方案，并进展技术、质量、平安书面交底，列出关键分部工程和施工要点。3本着谁负责施工谁负责质量、平安工作的原则，各分管分项工程负责人在安排施工任务同时，必须对施工班组进展书面技术、质量、平安交底，必须做到交底不明确不上岗，不签证不上岗。 4、建立“五不施工、“三不交接 、“三检、“三工序制度。“五不施工即未进展技术交底不施工；图纸及技术要求不清楚不施工；测量桩位和资料未经换手复核不施工，材料无合格证或试验不合格不施工；上道工序不经检查签证不施工。“三不交接即无自检不交接；未经检查验收合格不交接，施工记录不全不交接。坚持“三检、“三工序制度，“三检制度即：自检、互检、交接检。“三工序制度即：工前有交底，工中有检查、工后有验收。. z.
