项目六尺寸的测量.ppt

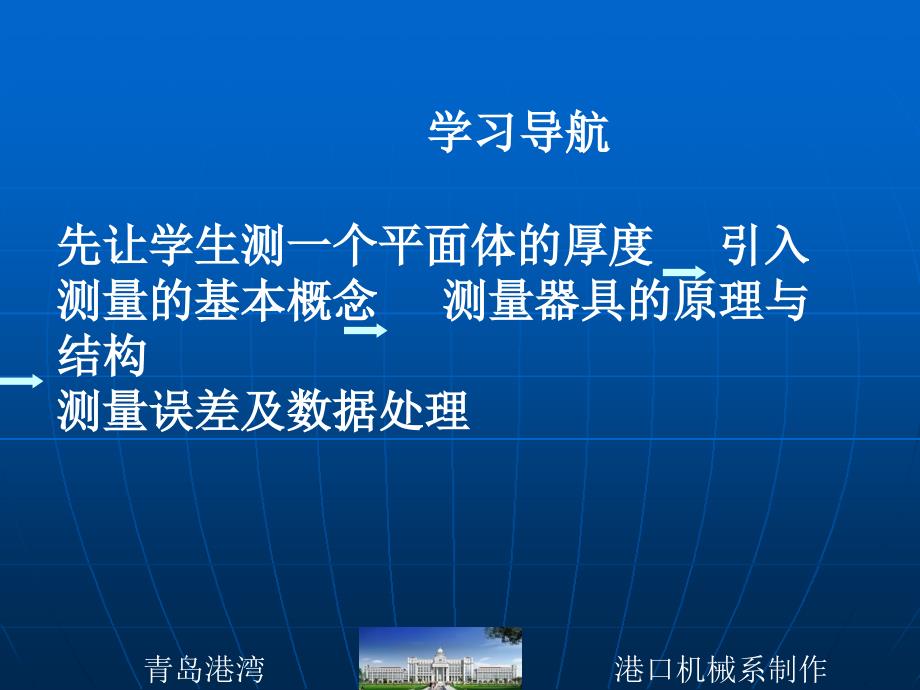

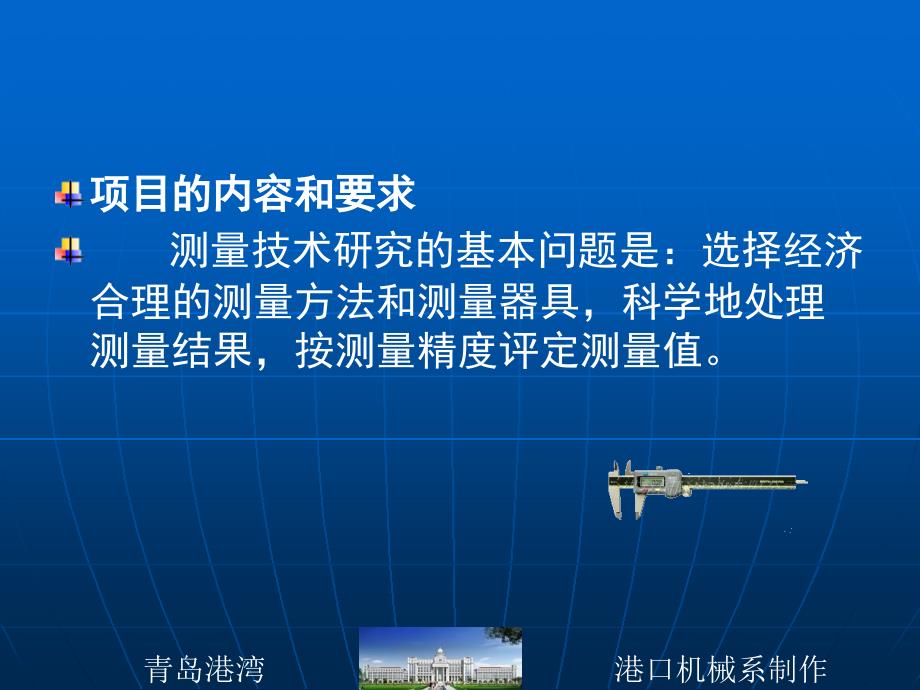

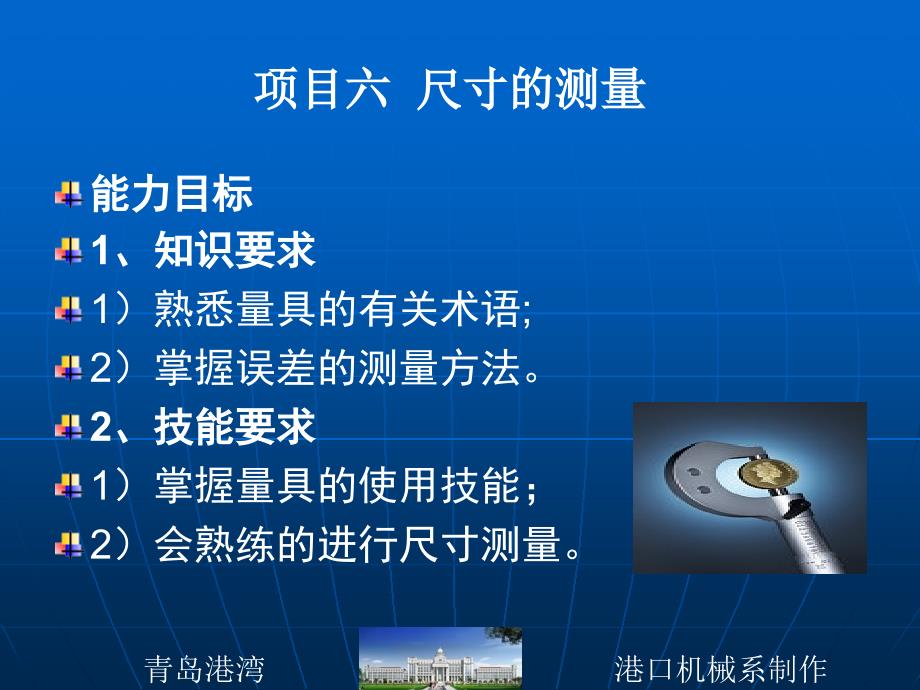

1、青岛港湾港口机械系制作项目六项目六 尺寸的测量尺寸的测量能力目标能力目标1、知识要求、知识要求1）熟悉量具的有关术语;2）掌握误差的测量方法。2、技能要求、技能要求1）掌握量具的使用技能；2）会熟练的进行尺寸测量。青岛港湾港口机械系制作 学习导航学习导航先让学生测一个平面体的厚度先让学生测一个平面体的厚度 引入引入测量的基本概念测量的基本概念 测量器具的原理与测量器具的原理与结构结构测量误差及数据处理测量误差及数据处理 青岛港湾港口机械系制作 项目的内容和要求项目的内容和要求 测量技术研究的基本问题是：选择经济合理的测量方法和测量器具，科学地处理测量结果，按测量精度评定测量值。青岛港湾港口机械

2、系制作任务一任务一 长度测量的基本概念长度测量的基本概念一、测量、检验、检定的概念1测量：用基准量和被测量比较的过程。2检验：判断零件是否合格或者说超差多少的过程。3检定：用高精度的计量器具，按照国家规定的检定规程定期对低精度的计量器具进行检验，并给出校正值，这种方法叫检定。青岛港湾港口机械系制作 二、测量的四要素：测量是实现互换的保证，一个完整的测量过程应包括被测对象、测量单位、测量方法和测量精度4方面。(1)被测对象。主要的测量对象是几何量，包括长度、角度、表面粗糙度、形位公差等。(2)测量单位。采用我国法定计量单位。法定计量单位中的基本单位只有七个：长度为米(m)、时间单位为秒（）、质量

3、单位为千克（）、能量单位为焦尔（）、而毫米(mm)和微米(um)为米的导出单位。1m是光在真空中在1/299792458 秒时间间隔内所行程的长度。(3)测量方法。主要是指测量原理和获得测量结果的方式。(4)测量精度。表示测量结果与被测量真值之间的一致程度，可用误差说明精度的高低。青岛港湾港口机械系制作三、测量方法的分类三、测量方法的分类 1按获得被测值的方法不同可分为 (1)直接测量 凡是被测的量，直接由量具或计量仪器的读数装置上读得。(2)间接测量 测量与被测的量有一定函数关系的其他参数，然后通过函数关系算出被测量值的测量方法。青岛港湾港口机械系制作 2按测量时是否与标准器比较可分为 (1

4、)绝对测量 测量时，被测量的全值可以直接由计量器具的读数装置上获得。(2)相对测量 测量时，先用标准器调整计量器具的零位，然后，再把被测量件放进去测量，由计量器具的读数装置上读出被测的量相对于标准器的偏差。相对测量又称比较测量。一般而言，相对测量比绝对测量的精度高一些。青岛港湾港口机械系制作 3、按被测表面与计量器具是否有机械接触可分 (1)接触测量 计量器具的测量头与工件被测表面以机械测量接触。如用机械比较仪测量轴颈。(2)不接触测量 计量器具的测量头与工件被测表面不相接触。例如，用光学显微镜测量表面粗糙度。青岛港湾港口机械系制作 4按同时测量的参数多少可分 (1)综合测量 对被测工件几个有

5、关互换性参数一次同时测量或测量其综合指标，如用螺纹规检验螺纹中径。(2)单项测量 对被测工件每一个参数分别进行测量。例如，用工具显微镜分别测量螺纹的大径、中径、小径、螺距和牙型半角。青岛港湾港口机械系制作 5按测量技术所起的作用分 (1)被动测量 是被测工件加工以后进行的测量，其测量结果主要用来发现并剔除废品。(2)主被动测量 是被测工件在加工过程中进行的测量，测量结果可直接用于控制加工过程，决定是否继续加工，还是调整机床。因此，可以防止废品的产生。青岛港湾港口机械系制作四、量值的传递四、量值的传递 在生产中，对尺寸的测量要应用各种测量工具。为保证量值的统一，需从组织上、技术上建立一套严密而完

6、整的系统，即长度量值传递系统,如图6-1在技术上有两个平行的系统，端面量具(即块规系统)和刻线量具系统(即线纹尺系统)，向下传递。其中以块规的应用最为广泛。青岛港湾港口机械系制作 图6-1 长度量值传递系统青岛港湾港口机械系制作 量块是一种标准量具，在长度测量中作为实物标准，用量块是一种标准量具，在长度测量中作为实物标准，用以体现测量单位，并作为尺寸传递的媒介，还用于检定校准以体现测量单位，并作为尺寸传递的媒介，还用于检定校准计量器具。如图计量器具。如图6-2所示。所示。图62量块青岛港湾港口机械系制作 (1)形状截面为矩形，有两个测量面。(2)工作尺寸工作面贴合在平晶上，从工作中心到平晶的尺

7、寸。(3)粘和性量块间测量面，或经精密加工的类似平面，通过分子吸引作用而粘和的性能。可将不同尺寸的量块组合成各种尺寸，量块是成套制造的。青岛港湾港口机械系制作表表6-1 成套量块的尺寸系列表成套量块的尺寸系列表组 别 总 块 数 级 别 公 称 尺 寸mm 间隔mm 块 数 1 83 0，1，2，3 0.511.0051.01，1.02，.1.491.5,1.6,1.92.0,2.5,.9.510,20,.100 _0.010.10.510 1114951610 2 46 0，1 11.001,1.002,.1.0091.01,1.02,.1.091.1,1.2,.1.92,3,.910,20

8、100 0.0010.010.1110 1999810 3 38 1，2，3 11.0051.01，1.02，.1.091.1,1.2,1.92,3,.910,20,.100 _0.010.1110 1199810 青岛港湾港口机械系制作 青岛港湾港口机械系制作(4)等级 按制造精度分00，0，k，1，2，3共6级，00级最高(使用时按基本尺寸，不适合高精度，因没考虑量块加工误差的影响)。按检定精度分1，2，3，4，5，6共6个等级(使用时按实际尺寸用，含测量误差，精度高，但使用不便)。青岛港湾港口机械系制作 五、测量器具的性能参数(1)标尺间距c:是指标尺或刻度盘上两相邻刻线间的实际距离

9、为目测方便，一般为125 mm之间。(2)分度值i:是一个标尺间距所代表的量值，分度值愈小，计量器具的精度愈高。(3)标称范围:是量具的示值范围(给定的标尺上，两端标尺标记之间标尺值的范围)。例如，机械比较仪，图63所示，示值范围为士0015 mm。(4)测量范围:是在允许误差范围内，能够测出的被测值的最大值和最小值。青岛港湾港口机械系制作 图63标尺的示值范围青岛港湾港口机械系制作 (5)灵敏度是指引起测量仪器可察觉变化的被测量的最小变化量，它表示测量仪器对被测量微小变化的敏感能力。(6)示值误差：测量时量具或量仪所指示的数值与被测尺寸真值之差。（7）修正值；数值与示值误差有大小相等，符号

10、相反，用以校正仪器的测量结果。青岛港湾港口机械系制作任务二任务二 熟悉常用测量器具的测微原理及基本结构熟悉常用测量器具的测微原理及基本结构测量器具（也可称作计量器具）是测量仪器和测量工具的总称。通常把没有传动放大系统的测量工具称为量具，如游标，直角尺等；有传动放大系统的测量工具称为量仪，如投影仪、机械比较仪等。一、游标类量具 是利用游标读数原理制成的一种常用量具，如图64所示。将主尺刻度(n-1)格宽度等于游标刻度n格的宽度，使游标的一个刻度间距与主尺一个刻度间距相差一个读数值。游标量具的读数值有0.1mm、005 mm、002 mm共3种。表62为游标卡尺的读值方法。青岛港湾港口机械系制作

11、图6-4 游标尺结构青岛港湾港口机械系制作 表6-2 游标尺的读值方法示例青岛港湾港口机械系制作 图6-5为数显游标尺，它具有非接触性电容式测量系统，由液晶显示器显示，具有高度4.7mm的5位数及“一”位，小字体“5”和“IN”在使用英制时才显示。图6-5 数显游标尺 青岛港湾港口机械系制作 青岛港湾港口机械系制作二、测微螺旋副类量具二、测微螺旋副类量具 如图66所示，是利用螺旋副进行测量的一种机械式读数装置。这类量具有外径(内径)百分尺(千分尺)、深度百分尺(千分尺)。一般读数不太方便，新型的数显千分尺利用微型光栅、集成电路、镍铬电池组成数字显示部分，比较便于读取测量数值。如图6-7为百分尺

12、读数示例。青岛港湾港口机械系制作 图66 外径百分尺青岛港湾港口机械系制作 图6-7 读数示例青岛港湾港口机械系制作 青岛港湾港口机械系制作机械内径千分尺机械内径千分尺 青岛港湾港口机械系制作三、机械量仪三、机械量仪 这类量仪以杠杆、齿轮、扭簧等机械零件组成的传动部件，将测量杆微小的直线位移传动放大，转变为指针的角位移，最后由指针在刻度盘上指出示值。青岛港湾港口机械系制作1百分表百分表 如图68所示，当切有齿条的测量杆5上下移动时，带动与齿条啮合的小齿轮1转动，此时，与小齿轮固定在同一轴上的大齿轮2也随着转动。通过大齿轮2即可与中间齿轮3固定在同一轴上的指针6。这样通过齿条、齿轮传动系统可将测

13、量杆的微小的直线位移，经放大并转换成为指针的偏转，并由指针在刻度盘上指出示值。百分表的分度值为0.01 mm，示值范围通常有03 mm、05 mm，010 mm3种。青岛港湾港口机械系制作 图68 百分表青岛港湾港口机械系制作2杠杆百分表杠杆百分表 就是把杠杆测头的位移，通过杠杆齿轮传动系统，转变为指针在表盘上的角位移，沿表盘圆周上有均匀的刻度，分度值为001 mm，示值范围一般为土04 mm。青岛港湾港口机械系制作 青岛港湾港口机械系制作 3杠杆比较仪杠杆比较仪 可用来作比较测量，如图69所示，比较仪是利用不等臂杠杆的放大原理，其放大比为K=Ra，因杠杆短臂a=01 mm，杠杆长臂尺R=10

14、0 mm，故放大比为K=1 000倍。比较仪的分度值为0001 mm，标尺主值范围为士3um。青岛港湾港口机械系制作 图69 杠杆比较仪青岛港湾港口机械系制作杠杆齿轮比较仪杠杆齿轮比较仪 青岛港湾港口机械系制作 四、光学量仪四、光学量仪 利用光学原理制成的光学量仪，在长度测量应用比较广泛利用光学原理制成的光学量仪，在长度测量应用比较广泛的有光学计、测长仪等。的有光学计、测长仪等。1立式光学计 是利用光学杠杆的放大作用将测量杆的直线位移转换为反射镜的偏转，使反射光线也发生偏转，从而得到标尺影像位移的一种光学量仪。用相量法测量长度时，是以标准量块与被测工件相比较来测量它的微差尺寸，故又称为立式光学

15、比较仪。通常用来检测量块、高精度的柱形量规和测量球形、圆柱形工件的直径或样板工件的厚度等。青岛港湾港口机械系制作 图610为立式光学计的结构图，立柱7固定在底座1上，圆形可调工作台21安装在底座1上。工作台21可通过4个调节螺钉2来调节前后左右的位置，用升降花螺母3可使横臂5沿立柱上下移动而进行大的调节，当位置确定后，用固定螺钉4固紧，光学计管17插入横臂5的套管中，它的一端为测帽20，另一端为目镜13、目镜座12、连接座11和进光反射镜10。微动手轮6可调节光学计管17进行微量的上下移动，以可调节测帽和被测零件的接触程度，调节后，用光管固定螺钉16固紧光学计管的位置。零位调节手轮14是利用螺

16、旋推动杠杆，使棱镜转动一个微小角度以改变刻尺成像位置，以迅速对准零位。光学计管下端装有提升器19，其上有一个螺钉18可以调节升距，以便适当安放被测零件。青岛港湾港口机械系制作 图610立式光学计青岛港湾港口机械系制作SC57-JDG-S1数字式立式光学计数字式立式光学计 青岛港湾港口机械系制作 2万能测长仪 如图611所示，为卧式测长仪，是一种精密的光学系统和电气部分相结合的长度测量仪器。其标准量与被测量沿直线顺序排列，符合阿贝原则。最小分度值为1 um，测量范围1500 mm。图611 卧式测长仪青岛港湾港口机械系制作 图611 卧式测长仪青岛港湾港口机械系制作EX-100万能数据测长仪万能

17、数据测长仪 青岛港湾港口机械系制作五、气动量仪五、气动量仪 如图612所示，为低压水柱式气动量仪测量原理图。当被测工件尺寸不同时，使间隙发生变化，从间隙X中逸出的空气量不同，引起测量室5内部压力的改变，压力变化就在差压计9上，从水柱高度h的变化反映出来，在固定标尺6上得到读数。青岛港湾港口机械系制作 图612水柱式气动量仪工作原理青岛港湾港口机械系制作气动量仪气动量仪-应用设计轴承测量装置应用设计轴承测量装置 青岛港湾港口机械系制作六、电动量仪六、电动量仪 如图6-13(a)、(b)所示，为单测头电动量仪原理及外观图。其测量原理为，将工件被测尺寸的变动量转变为电量(电感、电容)的变化量，经过电

18、路的放大、整流、运算等变换后，用指示表指示出来。青岛港湾港口机械系制作 图6-13电动量仪(a)原理图青岛港湾港口机械系制作 图6-13电动量仪(b)外观图 青岛港湾港口机械系制作磨加工自动测量仪应用图例磨加工自动测量仪应用图例 青岛港湾港口机械系制作任务三任务三 测量误差及数据处理测量误差及数据处理一、误差的的定义及表示方法 一）误差的概念 指测量结果与被测量真值之差。而真值只是一个理想的概念，在实际测量中，一般把块规尺寸视作真值。二）测量误差可用绝对误差表示，也可用相对误差表示。青岛港湾港口机械系制作 1、绝对误差 某量值的测得值和真值之差为绝对误差，通常简称为误差，即 绝对误差=测得值

19、真值由上式可知，绝对误差可能是正值或负值。青岛港湾港口机械系制作 2、相对误差 绝对误差与被测量的真值之比值称为相对误差。因测得值与真值接近，故也可近似用绝对误差与测得值之比值作为相对误差，即 相对误差=（测得值 真值）/真值由于绝对误差可能为正值或负值，因此相对误差也可能为正值或负值。相对误差是无名数，通常以百分数()来表示。例如用水银温度计测得某一温度为203，该温度用高一等级的温度计测得值为202，因后者精度高，故可认为202接近真实温度，而水银温度计测量的绝对误差为01、，其相对误差为05。青岛港湾港口机械系制作 对于相同的被测量，绝对误差可以评定其测量精度的高低，但对于不同的被测量以

20、及不同的物理量，绝对误差就难以评定其测量精度的高低，而采用相对误差来评定较为确切。例如用两种方法来测量L1=100mm的尺寸，其测量误差分别为1=10 um，2=8um，根据绝对误差大小，可知后者的测量精度高。但若用第三种方法测量L：80mm的尺寸，其测量误差为3=7gm，此时用绝对误差就难以评定它与前两种方法精度的高低，必须采用相对误差来评定。青岛港湾港口机械系制作 第一种方法的相对误差为 =001 第二种方法的相对误差为 =0.008 第三种方法的相对误差为 =0009 由此可知，第一种方法精度最低，第二种方法精度最高。青岛港湾港口机械系制作二、误差来源二、误差来源 在测量过程中，误差产生

21、的原因可归纳为以下几个方面：(一)测量装置误差1标准量具误差 以固定形式复现标准量值的器具，如氪86灯管、标准量块、标准线纹尺、标准电池、标准电阻、标准砝码等，它们本身体现的量值，不可避免地都含有误差。青岛港湾港口机械系制作 2仪器误差 凡用来直接或间接将被测量和已知量进行比较的器具设备，称为仪器或仪表，如阿贝比较仪、天平等比较仪器，压力表、温度计等指示仪表，它们本身都具有误差。青岛港湾港口机械系制作 青岛港湾港口机械系制作 3附件误差 仪器的附件及附属工具，如测长仪的标准环规，千分尺的调整量棒等的误差，也会引起测量误差。青岛港湾港口机械系制作(二)环境误差 由于各种环境因素与规定的标准状态不

22、一致而引起的测量装置和被测量本身的变化所造成的误差，如温度、湿度、气压(引起空气各部分的扰动)、振动(外界条件及测量人员引起的振动)、照明(引起视差)、重力加速度、电磁场等所引起的误差。通常仪器仪表在规定的正常工作条件所具有的误差称为基本误差，而超出此条件时所增加的误差称为附加误差。青岛港湾港口机械系制作 青岛港湾港口机械系制作(三)方法误差 由于测量方法不完善所引起的误差，如采用所似的测量方法而造成的误差。例如用钢卷尺测量大轴的圆周长s，再通过计算求出大轴的直径d，因近似数取值的不同，将会引起误差。青岛港湾港口机械系制作 (四)人员误差 由于测量者受分辨能力的限制，因工作疲劳引起的视觉器官的

23、生理变化，固有习惯引起的读数误差，以及精神上的因素产生的一时疏忽等所引起的误差。总之，在计算测量结果的精度时，对上述四个方面的误差来源，必须进行全面的分析，力求不遗漏、不重复，特别要注意对误差影响较大的那些因素。青岛港湾港口机械系制作 知识拓展知识拓展误差分类误差分类按照误差的特点与性质，误差可分为系统误差、随机误差(也称偶然误差)和粗大误差三类。(一)系统误差 在同一条件下，多次测量同一量值时，绝对值和符号保持不变，或在条件改变时，按一定规律变化的误差称为系统误差。例如标准量值的不准确、仪器刻度的不准确而引起的误差。青岛港湾港口机械系制作 系统误差又可按下列方法分类：1按对误差掌握的程度分

24、已定系统误差，是指误差绝对值和符号已经确定的系统误差。未定系统误差，是指误差绝对值和符号未能确定的系统误差，但通常可估计出误差范围。青岛港湾港口机械系制作 2按误差出现规律分 不变系统误差，是指误差绝对值和符号固定的系统误差。变化系统误差，是指误差绝对值和符号变化的系统误差。按其变化规律，又可分为线性系统误差、周期性系统误差和复杂规律系统误差等。青岛港湾港口机械系制作(二)随机误差 在同一测量条件下，多次测量同一量值时，绝对值和符号以不可预定方式变化的误差称为随机误差。例如仪器仪表中传动部件的间隙和摩擦、连接件的弹性变形等引起的示值不稳定。青岛港湾港口机械系制作(三)粗大误差 超出在规定条件下

25、预期的误差称为粗大误差，或称“寄生误差”。此误差值较大，明显歪曲测量结果，如测量时对错了标志、读错或记错了数、使用有缺陷的仪器以及在测量时因操作不细心而引起的过失性误差等。青岛港湾港口机械系制作 上面虽将误差分为三类，但必须注意各类误差之间在一定条件下可以相互转化。对某项具体误差，在此条件下为系统误差，而在另一条件下可为随机误差，反之亦然。如按一定基本尺寸制造的量块，存在着制造误差，对某一块量块的制造误差是确定数值，可认为是系统误差，但对一批量块而言，制造误差是变化的，又成为随机误差。在使用某一量块时，没有检定出该量块的尺寸偏差，而按基本尺寸使用，则制造误差属随机误差；若检定出量块的尺寸偏差，

26、按实际尺寸使用，则制造误差属系统误差。掌握误差转化的特点，可将系统误差转化为随机误差，用数据统计处理方法减小误差的影响；或将随机误差转化为系统误差，用修正方法减小其影响。青岛港湾港口机械系制作 总之，系统误差和随机误差之间并不存在绝对的界限。随着对误差性质认识的深化和测试技术的发展，有可能把过去作为随机误差的某些误差分离出来作为系统误差处理，或把某些系统误差当作随机误差来处理。另外，反映测量结果与真值接近程度的量，称为精度，它与误差的大小相对应，因此可用误差大小来表示精度的高低，误差小则精度高，误差大则精度低。青岛港湾港口机械系制作 另外，反映测量结果与真值接近程度的量，称为精度，它与误差的大

27、小相对应，因此可用误差大小来表示精度的高低，误差小则精度高，误差大则精度低。精度可分为 (1)准确度 它反映测量结果中系统误差的影响程度。(2)精密度 它反映测量结果中随机误差的影响程度。(3)精确度 它反映测量结果中系统误差和随机误差综合的影响程度。青岛港湾港口机械系制作四、四、测量结果的数据处理测量结果的数据处理 对测量结果进行数据处理是为了找出被测量最可信的数值以及评定这一数值所包含的误差。在相同的测量条件下，对同一被测量进行多次连续测量，得到一测量列。青岛港湾港口机械系制作 1.测量列中随机误差的处理 随机误差的出现是不可避免和无法消除的。数据处理的步骤如下:（1）计算算术平均值x（2

28、计算残差v i（3）计算标准偏差（4）计算测量列算术平均值的标准偏差（5）测量列的极限误差lim（x和测量结果青岛港湾港口机械系制作 2.系统误差的发现和消除 系统误差一般通过标定的方法获得，发现系统误差后需采取措施加以消除。3.粗大误差的剔除 粗大误差的特点是数值比较大，对测量结果产生明显的歪曲，应从测量数据中将其剔除。剔除粗大误差不能凭主观臆断，应根据判断粗大误差的准则予以确定。判断粗大误差常用拉依达准则（又称3准则）。青岛港湾港口机械系制作 4数据处理举例 例如:用立式光学计对某轴同一部位进行12次测量，测得数值假设已消除了定值系统误差。试求其测量结果。解:1）计算算术平均值:2）计算

29、残差 3）判断变值系统误差。4）计算标准偏差 5）判断粗大误差。6）计算算术平均值的标准偏差 7）写出测量结果青岛港湾港口机械系制作选择题:1)对某一尺寸进行系列测量得到一列测得值，测量精度明显受到环境温度的影响此温度误差为_。、系统误差 、随机误差、粗大误差2)绝对误差与真值之比叫_。、绝对误差 、极限误差 、剩余误差 3)用比较仪测量零件时，调整仪器所用量块的尺寸误差，按性质为_。、系统误差 、随机误差 、粗大误差4)游标卡尺主尺的刻线间距为_。、.、想一想、想一想、做一做做一做青岛港湾港口机械系制作 5)百分表内装有游丝，是为了_。、消除齿轮侧隙 、产生测力 、控制测力6)一列测得值中有一测得值为，在进行数据处理时，若保留四位有效数字，则该值可取成_。、7)公称尺寸为的量块，若其实际尺寸为，用此量块作为测量的基准件，将产生的测量误差，此误差性质是_。、随机误差 、系统误差 、粗大误差8)精度是表示测量结果中_影响的程度。、系统误差大小 、随机误差大小 、粗大误差大小
