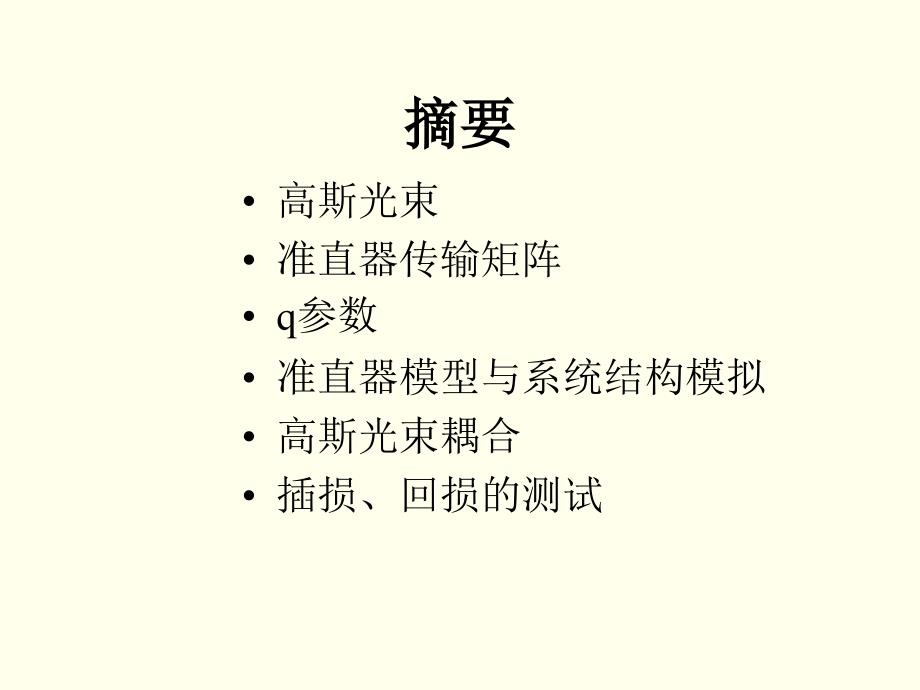

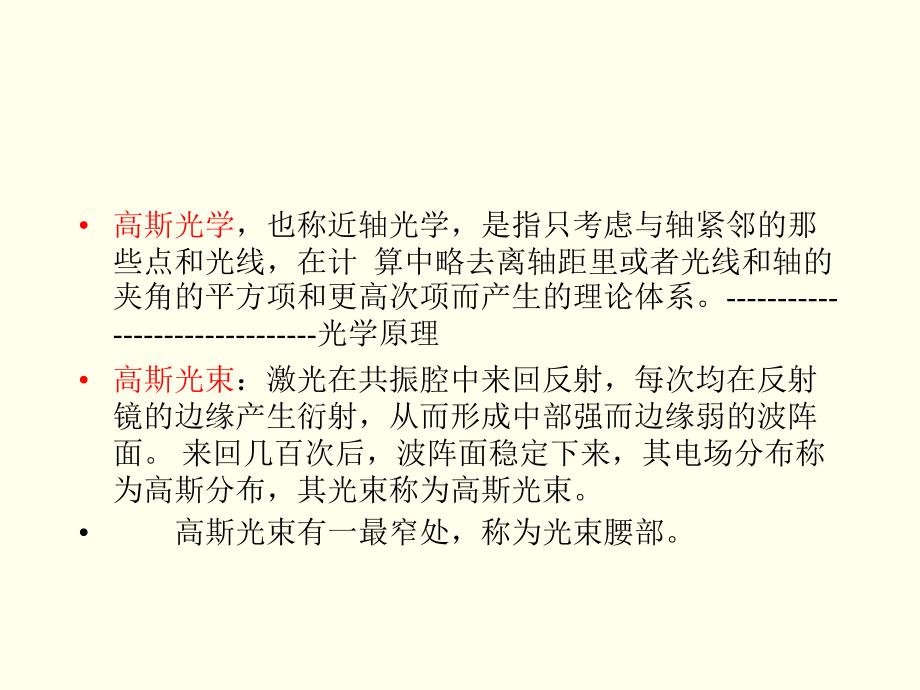

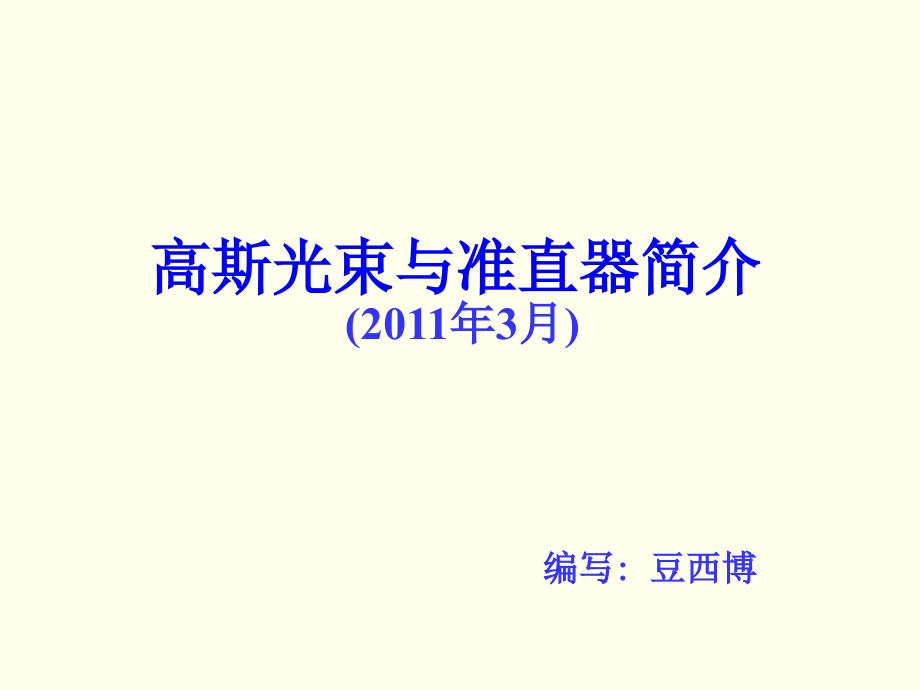

1、高斯光束与准直器简介高斯光束与准直器简介(2011年年3月月)编写编写:豆西博豆西博摘要摘要高斯光束准直器传输矩阵q参数准直器模型与系统结构模拟高斯光束耦合插损、回损的测试高斯光学,也称近轴光学,是指只考虑与轴紧邻的那些点和光线,在计算中略去离轴距里或者光线和轴的夹角的平方项和更高次项而产生的理论体系。-光学原理高斯光束:激光在共振腔中来回反射,每次均在反射镜的边缘产生衍射,从而形成中部强而边缘弱的波阵面。来回几百次后,波阵面稳定下来,其电场分布称为高斯分布,其光束称为高斯光束。高斯光束有一最窄处,称为光束腰部。基模高斯光束的几个重要的参数基模高斯光束的几个重要的参数瑞利长度瑞利长度高斯光束的

2、等相面曲率半径高斯光束的等相面曲率半径Z轴方向传播的基模高斯光束均可表示为如下的一般形式轴方向传播的基模高斯光束均可表示为如下的一般形式:高斯光束的光斑半径高斯光束的光斑半径基模高斯光束示意图基模高斯光束示意图基模高斯光束的振幅分布基模高斯光束的振幅分布1.在横截面内的场振幅分布按高斯函数在横截面内的场振幅分布按高斯函数 所描述的规律从中心向外平滑降落。所描述的规律从中心向外平滑降落。2.光斑半径随光斑半径随z的变化规律为:的变化规律为:并且:并且:基模高斯光束的瑞利长度基模高斯光束的瑞利长度基模高斯光束的瑞利长度基模高斯光束的瑞利长度当当时时从最小光斑面从最小光斑面积增大到它的积增大到它的二

3、倍的范围是二倍的范围是瑞利范围,瑞利范围,从最小光斑处从最小光斑处算起的这个长算起的这个长度叫度叫瑞利长度瑞利长度在此长度内,高斯光束可近似认为是平行。在此长度内,高斯光束可近似认为是平行。光斑半径光斑半径曲率半径曲率半径束腰处的等相位面为平面,束腰处的等相位面为平面,曲率中心在无穷远处曲率中心在无穷远处 为最小值为最小值在远场处可将高斯光束近似为一在远场处可将高斯光束近似为一个由个由z=0z=0发出,半径为发出,半径为z z的球面波的球面波无穷远处等相位面为平无穷远处等相位面为平面,曲率中心在面,曲率中心在z=0z=0处处 小结:高斯光束的基本性质小结:高斯光束的基本性质1.高斯光束在其轴线

4、附近可看作是一种非高斯光束在其轴线附近可看作是一种非均匀高斯球面波均匀高斯球面波 2.在其传播过程中曲率中心不断改变在其传播过程中曲率中心不断改变 3.其振幅在横截面内为一高斯光束其振幅在横截面内为一高斯光束 4.强度集中在轴线及其附近强度集中在轴线及其附近 5.等相位面保持球面等相位面保持球面傍轴子午光学系统的传输矩阵傍轴子午光学系统的传输矩阵任一傍轴子午光线可由两个坐标参数表征为矢量一个是光线离轴线的距离r一个是光线与轴线的夹角傍轴子午光线矢量在介质中的传输变换为线性变换,即变换方程为:矩阵表示为称矩阵M为介质的传输矩阵。傍轴子午光学系统的传输矩阵傍轴子午光学系统的传输矩阵若光线连续通过传

5、输矩阵为M1,M2Mn的光学系统即整个光学系统的传输矩阵M=MnM2M1已知入射光线的离轴距离和入射角,通过传输矩阵追踪光线传输性质的模拟方法,称为光路追迹。基于准直器的光无源器件结构基于准直器的光无源器件结构从单模光纤中出来的光场我们可以近似认为是基模高斯光束,束腰的位置在光纤端面。因此从光纤中出来的光束将会呈“发散”趋势传播,光强不集中。所以需要加准直器(lens)对光束进行准直。准直器的常用透镜准直器的常用透镜GradientIndexlens(GRINlens)聚焦方式:渐变折射率周期与长度成正比一致性好,价格高一端为平面,Filter固定工艺简单C-lens聚焦方式:球面长度和后截距

6、互相制约一致性差,价格低,替代0.23pG-lensGrin lens Grin lens 光学特性光学特性C-lensC-lens准直器准直器C-LensC-Lens的参数(的参数(SF11SF11)N:1.7447N:1.7447R R:1.81.8L L:3.583.58Rf=R/(n-1)典型光学系统的传输矩阵典型光学系统的传输矩阵准直器传输矩阵准直器传输矩阵G-lens由于具有渐变的折射率分布,传输矩阵比由于具有渐变的折射率分布,传输矩阵比C-lens复杂复杂可以在供应商的网站上查到各型号可以在供应商的网站上查到各型号G-lens对应的传输矩阵对应的传输矩阵C-lens系统等于上页所

7、举三个系统的组合,那么它的传输矩阵系统等于上页所举三个系统的组合,那么它的传输矩阵M等等于三个系统各自矩阵的乘积。于三个系统各自矩阵的乘积。G-lensG-lens变换矩阵参数计算公式变换矩阵参数计算公式G-lens的spec中根据各种型号的lens给出了详细公式,譬如常用的SLC180G-lens公式如下:其中其中p为透镜周期,透射端与反射端的为透镜周期,透射端与反射端的G-lens周期周期p分别为分别为0.23与与0.25基模高斯光束基模高斯光束q q参数参数q参数描述高斯光束传播至Z轴某一坐标时的性质很显然,知道q(z)后,可相应得到的高斯光束R(z)和w(z)束腰位置处R(z)无穷大,

8、也即q参数这个性质将是准直器设计的重要着手点q参数的变换规律参数的变换规律ABCD法则法则基模高斯光束经过任意光学系统服从的ABCD法则:其中为前面提到的光学系统对伴轴光线的传输矩阵。准直器的准直器的q q传输图示传输图示参数说明参数说明(取原点在光纤端面,光传输方向为正方向):q0 光纤端面q值;q1 lens前表面q值;q2 lens后表面q值;q3 出射光束腰处(即滤光片位置)q值;W01/w02 入/出射光束腰大小;z1:光纤端面到准直器的距离,即后截距;2z2:准直器的工作距离。q0q1q2z1z2w01w02光传输方向q3LensPigtail准直器的准直器的q q传输计算实例传输

9、计算实例 通过q传输理论,我们可以简单的得到准直器的出射光束腰大小及工作距离与输入光束腰(对同一种光纤来说为定值)的关系。选择合适的准直器工作距离和束腰是器件设计的一项重要工作。根据q传输ABCD公式,有 对于结构确定的lens与pigtail来说,左式中只有z1与z2变量,则最终将得到一个的关系式,由此得出一条工作距离与后截距的曲线。准直器出射光束腰和工作距离准直器出射光束腰和工作距离另外,由上方程组计算可得:出射光束腰出射光束腰w02与与后截距后截距z1的关系的关系准直器工作距离准直器工作距离z2与后与后截距截距z1的另一个关系式的另一个关系式高斯光束耦合高斯光束耦合模场失配模场失配径向失

10、配径向失配角度失配角度失配轴向失配轴向失配光无源器件中高斯光束耦合损耗分析光无源器件中高斯光束耦合损耗分析按照光无源器件的各项公差的影响来看:束腰大小在10um左右的高斯光束(光纤出光)轴向失配径向失配角度失配束腰大小在300um左右的高斯光束(准直器出光)角度失配径向失配轴向失配dB&dBmdB&dBm、mWmW单位单位mW&dBm是功率单位是功率单位dBm=10lg(P/1mW)dB是相对功率是相对功率dB=dBm1-dBm2 =10(lgP1-lgP2)=10lg(P1/P2)功率P单位mWdBm0.000001-600.0001-400.01-20101010100201000040100000060插损和回损插损和回损准直器测试准直器测试THE END 谢谢!谢谢!
