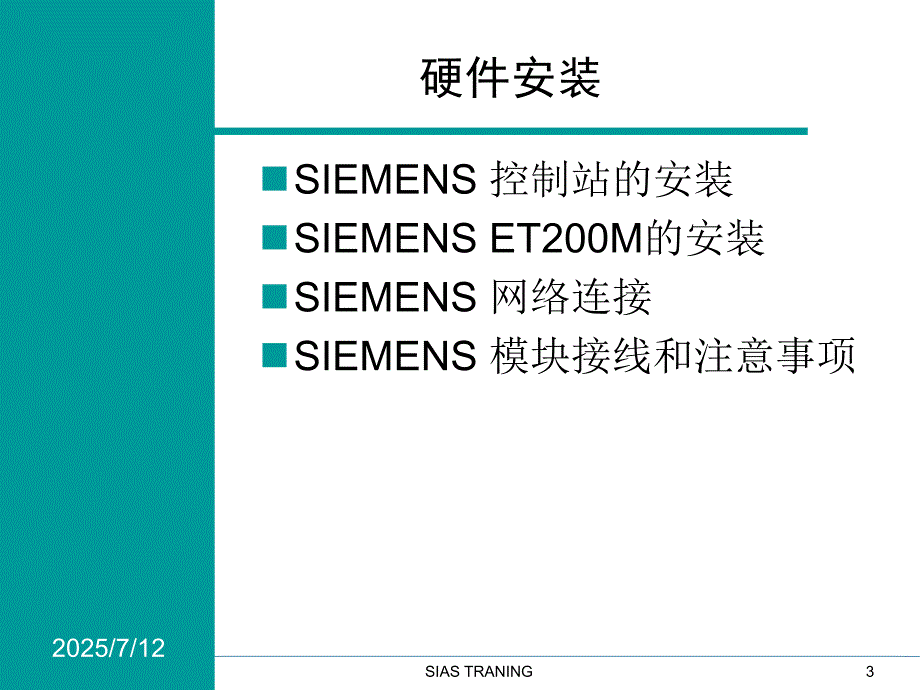

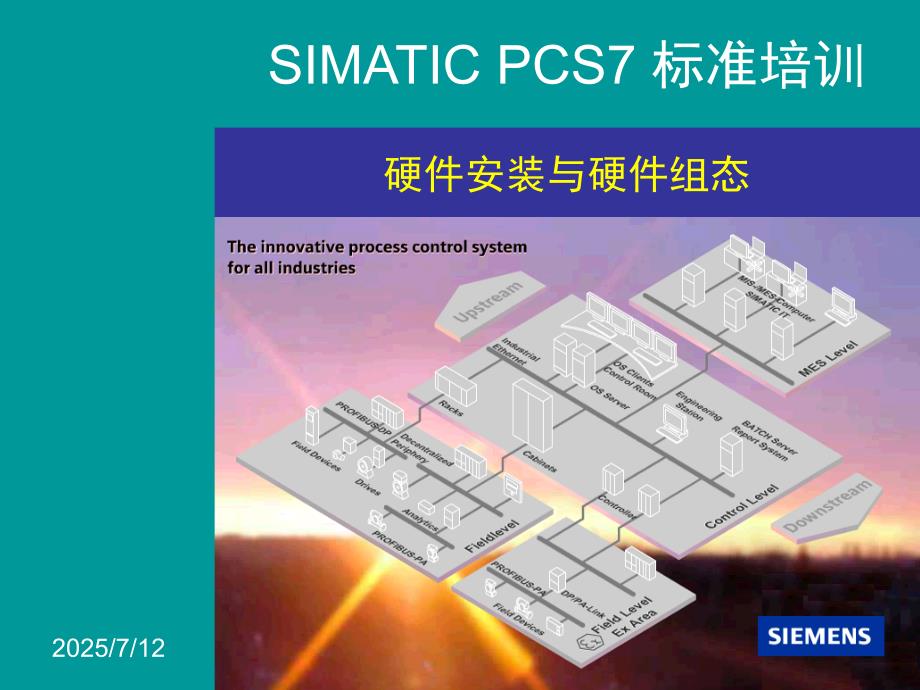

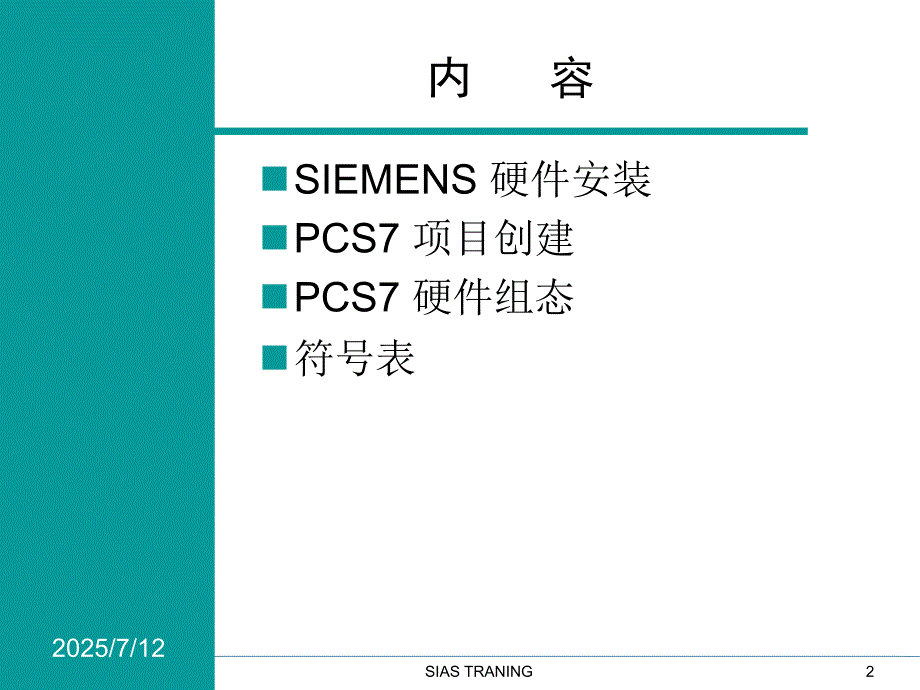

1、SIMATIC PCS7 标准培训硬件安装与硬件组态2025/7/12内 容nSIEMENS 硬件安装nPCS7 项目创建nPCS7 硬件组态n符号表2025/7/122SIAS TRANING硬件安装nSIEMENS 控制站的安装nSIEMENS ET200M的安装nSIEMENS 网络连接nSIEMENS 模块接线和注意事项2025/7/123SIAS TRANINGSIEMENS 控制站的安装nAS-400H 控制站n18槽底板：UR2-Hn电源模块：PS407（插入1，10槽）n中央处理器：CPU 414-H（插入3，12槽）nIndustrial Ethernet通讯模块：CP443
2、1（插入5，14槽）2025/7/124SIAS TRANING安装-轻松和简单n简单地旋转安装在机架上n坚固的,封装式的模板n自编码的前连接器nTOP 连接模块n简单连接,可避免传感器,和执行器接线时 极性接反n通过预制电缆连接n所有的参数通过软件设定,无需拨码开关n在处理过程中插拔模板2025/7/125SIAS TRANING简单的安装n将模块卡在背板上n拧紧模块螺栓2025/7/126SIAS TRANING电源模块的接线2025/7/127SIAS TRANINGET200M的安装n分布式I/O ET200M的构成：n安装导轨。nProfibus-DP接口模块IM153-1，2，3
3、nS7-300的I/O模块。每个ET200M最多只能安装12块I/O模块。nProfibus-DP总线连接器和电缆。n如需要带电更换模块功能。则要安装总线模块（PS/IM，IM/IM，BM）。2025/7/128SIAS TRANINGET200M的安装图解2025/7/129SIAS TRANINGProfibus-DP接口模块IM153-22025/7/1210SIAS TRANINGET200M的安装步骤n安装导轨n安装总线模块n安装IM153和I/O模块n在前端连接器上接线后，将前端连接器插入I/O模块。2025/7/1211SIAS TRANINGET200M的背板安装不可带电插拔
4、不可带电插拔可带电插拔可带电插拔2025/7/1212SIAS TRANINGET200M背板模块安装2025/7/1213SIAS TRANING网络连接：Profibus-DP2025/7/1214SIAS TRANING网络连接：IM153nIM153-1/2站号（即DP网络地址）的设置原则：n所有挂在PROFIBUS-DP上设备的站号是唯一的，范围：0125，建议从3开始n设置IM153-1/2站号时，需先下电，设置完成后再上电2025/7/1215SIAS TRANING模块接线和注意事项n去除前连接器时应按下上部锁定栓2025/7/1216SIAS TRANING模拟量输入模块的量
5、程模块2025/7/1217SIAS TRANINGI/O模块类型的识别n6ES7 331-7RD00-0AB0模块的性能第一个数字表示系列：“4”为S7-400的模块 “3”为S7-300的模块后两个数字表示类型：“21”为数字量输入 “22”为数字量输出 “31”为模拟量输入 “32”为模拟量输出表示系统：6ES5为S5系统6ES7为S7系统2025/7/1218SIAS TRANING项目创建n根据向导创建新工程n练习2025/7/1219SIAS TRANING创建新工程1点击点击FILE选择向导创建新工程选择向导创建新工程”New Project Wizard”2025/7/1220
6、SIAS TRANING创建新工程2选择多项目工程及创选择多项目工程及创建主数据库建主数据库点击点击“预览预览”按钮可按钮可以从下方预览程序状以从下方预览程序状态态点击点击2025/7/1221SIAS TRANING创建新工程3根据项目订货选择相根据项目订货选择相应的应的CPU如系统为硬件冗余选如系统为硬件冗余选择择“安装安装H站站”2025/7/1222SIAS TRANING创建新工程4选择工厂层次的级数选择工厂层次的级数（推荐最大）（推荐最大）根据系统配置选择根据系统配置选择PCS7 OS的类型的类型2025/7/1223SIAS TRANING创建新工程5输入新工程的名称输入新工程的
7、名称选择新工程选择新工程的存放目录的存放目录准备好后，按下准备好后，按下“Make”按钮开始创按钮开始创建工程建工程2025/7/1224SIAS TRANING创建新工程6选择缺省选择缺省分配唯一的分配唯一的CPU消息号消息号点击点击2025/7/1225SIAS TRANING创建新工程7Component View组件窗口组件窗口Plant View工厂窗口工厂窗口2025/7/1226SIAS TRANING硬件组态n相关术语说明n硬件组态步骤n硬件组态练习2025/7/1227SIAS TRANING相关术语说明nRACK：机架、底板nPS：电源nCPU：中央处理器nCP：通讯处理器
8、nET200M：扩展式标准I/O设备（安装S7-300模块）nIM153-2：总线接口模块nAI：模拟量输入nRTD：热电阻nTC：热电偶nAO：模拟量输出nDI：开关量输入nDO：开关量输出2025/7/1228SIAS TRANING硬件组态底板、电源、CPU新工程创建好后首先进行硬件组态。双击双击点击点击注意注意底板底板电源电源CPCPUU型号型号要与要与实际实际订货订货号相号相同同底底板板电电源源CCPPUU已已插插好好2025/7/1229SIAS TRANING硬件组态CP插入CP2025/7/1230SIAS TRANING硬件组态CP填入填入CPCP的的MACMAC地址地址点击
9、点击点击点击插入插入CPCP时弹出：时弹出：2025/7/1231SIAS TRANING硬件组态CPCP443-1(R1/S5)CP443-1(R1/S5)与与CP443-1(R0/S5)CP443-1(R0/S5)组态组态方法相同方法相同若是没组态弹出若是没组态弹出2025/7/1232SIAS TRANING硬件组态CP双击双击若是没组态显示若是没组态显示NONO2025/7/1233SIAS TRANING硬件组态IM153-21、点击线变实、点击线变实2、点击、托放、点击、托放33、弹出、弹出5、点击、点击4、站地址（、站地址（3125）2025/7/1234SIAS TRANING
10、硬件组态IM153-26、点击、点击2025/7/1235SIAS TRANING硬件组态I/O点击，变蓝点击，变蓝411槽插入槽插入I/O 模块模块点击，托放点击，托放或选中槽号后双击或选中槽号后双击模块的型号，订货号模块的型号，订货号2025/7/1236SIAS TRANING硬件组态I/O点击，变蓝点击，变蓝双击，弹出双击，弹出2025/7/1237SIAS TRANING硬件组态AI可修改可修改可修改可修改过程映像区过程映像区过程映像区过程映像区2025/7/1238SIAS TRANING硬件组态AI可测量可测量信号类型信号类型可测量可测量电压类型电压类型可测量可测量电流类型电流类
11、型中断诊断中断诊断中断诊断中断诊断超限时超限时超限时超限时 硬件中断硬件中断硬件中断硬件中断断线时检查断线时检查断线时检查断线时检查2025/7/1239SIAS TRANING硬件组态AI可测量可测量电阻类型电阻类型可测量可测量热电阻类型热电阻类型可测量可测量热电偶类型热电偶类型模拟量输入模块 6ES7 331-7KF02-0AB0可接入下列信号：n电压：80mV，250mV，500mV，1V，2.5V,5V，15V，10Vn电流：3.2mA，10mA，020mA，420mA，20mAn电阻：150，300，600nRTD：Pt100，Ni100n热电偶：N，E，J，L，K2025/7/12
12、40SIAS TRANING硬件组态AI软件硬件一致软件硬件一致软件硬件一致软件硬件一致2025/7/1241SIAS TRANING硬件组态AIAIAI冗余冗余冗余冗余2025/7/1242SIAS TRANING中断诊断中断诊断中断诊断中断诊断硬件组态RTD可测量可测量热电阻类型热电阻类型超限时超限时超限时超限时 硬件中断硬件中断硬件中断硬件中断断线时检查断线时检查断线时检查断线时检查扫描循环结束时硬件中断扫描循环结束时硬件中断扫描循环结束时硬件中断扫描循环结束时硬件中断温度单位温度单位滤波操作滤波操作模式模式地址和过程映像地址和过程映像地址和过程映像地址和过程映像区与区与区与区与AIAI
13、相同相同相同相同2025/7/1243SIAS TRANING硬件组态TC中断诊断和断线时检查与中断诊断和断线时检查与中断诊断和断线时检查与中断诊断和断线时检查与RTDRTD模块相似模块相似模块相似模块相似点击，弹出可测量可测量热电偶类型热电偶类型温度单位、滤波操作模式与温度单位、滤波操作模式与温度单位、滤波操作模式与温度单位、滤波操作模式与RTDRTD模块相似模块相似模块相似模块相似地址和过程映像区与地址和过程映像区与地址和过程映像区与地址和过程映像区与AIAI相同相同相同相同2025/7/1244SIAS TRANING硬件组态AO没有断线检查没有断线检查没有断线检查没有断线检查地址、过程
14、映像区、中断诊断和冗余与地址、过程映像区、中断诊断和冗余与地址、过程映像区、中断诊断和冗余与地址、过程映像区、中断诊断和冗余与AIAI相同相同相同相同可测量可测量 电电流类型流类型可测量可测量 电电压类型压类型点击点击2025/7/1245SIAS TRANING硬件组态DI无中断诊断和断线时检查。无中断诊断和断线时检查。无中断诊断和断线时检查。无中断诊断和断线时检查。过程映像区与过程映像区与过程映像区与过程映像区与AIAI类似。根据工艺要求可类似。根据工艺要求可类似。根据工艺要求可类似。根据工艺要求可选不同的过程映像区。对于有联锁功能选不同的过程映像区。对于有联锁功能选不同的过程映像区。对于
15、有联锁功能选不同的过程映像区。对于有联锁功能的开关量要求扫描循环时间短。的开关量要求扫描循环时间短。的开关量要求扫描循环时间短。的开关量要求扫描循环时间短。可冗余可冗余地址可修改地址可修改地址可修改地址可修改2025/7/1246SIAS TRANING硬件组态DO与与与与DIDI类似。类似。类似。类似。2025/7/1247SIAS TRANING硬件组态CPU2点点右右键键点点击击1双双击击2025/7/1248SIAS TRANING硬件组态CPUGeneralGeneral显示该显示该CPUCPU的信息的信息CPUCPU的信息的信息2025/7/1249SIAS TRANING硬件组态
16、CPU表示表示CPUCPU在启动过程中，如遇到问题时，按该栏中已组态的各项进行处理。在启动过程中，如遇到问题时，按该栏中已组态的各项进行处理。Startup when expected/actual Startup when expected/actual configuration differconfiguration differ：在在CPUCPU中系统组态与实际准备运行的中系统组态与实际准备运行的组态不同，是否启动？组态不同，是否启动？“Warm restart”Warm restart”：当当CPUCPU以该种以该种方式启动时，所有的数据块及方式启动时，所有的数据块及内容，带保持的计
17、时器、计数内容，带保持的计时器、计数器及位变量区都被保留，器及位变量区都被保留，OB1OB1中的程序从第一句开始执行。中的程序从第一句开始执行。“Hot restart”Hot restart”：当当CPUCPU以该种以该种方式启动时，所有的数据块及方式启动时，所有的数据块及内容，带保持的计时器、计数内容，带保持的计时器、计数器及位变量区都被保留，器及位变量区都被保留，OB1OB1中的程序从被中断的那句开始中的程序从被中断的那句开始执行。执行。“Cold restart”Cold restart”：当当CPUCPU以该种方式启动时，所有的计时器、计数器、位变以该种方式启动时，所有的计时器、计数
18、器、位变量区及过程映象区被复位，量区及过程映象区被复位，OB1OB1中的程序从第一句开始执行。中的程序从第一句开始执行。2025/7/1250SIAS TRANING硬件组态CPU“Finished”message by Finished”message by modulesmodules：在在CPUCPU启动过程中，启动过程中，需在这个指定时间内，收到所需在这个指定时间内，收到所有已组态的模块发回有已组态的模块发回“准备好准备好”消息。如某个模块没有发回消息。如某个模块没有发回这一消息，这一消息，CPUCPU将按第一项中将按第一项中的选择进行。的选择进行。Transfer of parame
19、ters to Transfer of parameters to modulesmodules：在第二项完成后，：在第二项完成后，CPUCPU在这个指定时间内，将已组在这个指定时间内，将已组态的参数分别传给各个模块。如态的参数分别传给各个模块。如无法将参数传给某个模块，无法将参数传给某个模块，CPUCPU将按第一项中的选择进行。将按第一项中的选择进行。表示表示CPUCPU在启动过程中，如遇到问题时，按该栏中已组态的各项进行处理。在启动过程中，如遇到问题时，按该栏中已组态的各项进行处理。2025/7/1251SIAS TRANING硬件组态CPU用于指定各种循环扫描时间，过程变量区的大小和时钟
20、变量。用于指定各种循环扫描时间，过程变量区的大小和时钟变量。Scan Cycle Monitor TimeScan Cycle Monitor Time：在在CPUCPU中指定循环扫描时间。中指定循环扫描时间。当实际循环扫描时间超过这当实际循环扫描时间超过这一时间，一时间，CPUCPU停止。停止。Minimum Scan Cycle TimeMinimum Scan Cycle Time：在在CPUCPU中，为循环扫描指定一中，为循环扫描指定一个时间间隔。个时间间隔。Scan Cycle Load from Scan Cycle Load from CommunicationCommunica
21、tion：指定在一个指定在一个循环扫描周期中通讯所占的百循环扫描周期中通讯所占的百分比。分比。Size of the process-image Size of the process-image input/outputinput/output：指定过程映象区指定过程映象区的大小。的大小。2025/7/1252SIAS TRANING硬件组态CPU用于指定各种循环扫描时间，过程变量区的大小和时钟变量。用于指定各种循环扫描时间，过程变量区的大小和时钟变量。Clock Clock MemoryMemory：CPUCPU可以产可以产生一系列不同时间间隔等宽生一系列不同时间间隔等宽的脉冲，指定一个位
22、变量的的脉冲，指定一个位变量的字节给脉冲发生器。字节给脉冲发生器。2025/7/1253SIAS TRANING硬件组态CPU用于指定具有保持功能的变量区，包括：位变量（用于指定具有保持功能的变量区，包括：位变量（MM），），计时器（计时器（TT），），计数器（计数器（CC），），数据块（数据块（DBDB，仅对仅对S7-300S7-300）。）。Number of Memory Bytes Number of Memory Bytes Starting with MB0Starting with MB0：指定具指定具有保持功能的位变量的字节有保持功能的位变量的字节数。数。Number of S
23、7 Timers Starting Number of S7 Timers Starting with T0with T0：指定具有保持功能的指定具有保持功能的计时器的个数。计时器的个数。Number of S7 Counters Number of S7 Counters Starting with C0Starting with C0：指定具有保指定具有保持功能的计数器的个数。持功能的计数器的个数。2025/7/1254SIAS TRANING硬件组态CPUMemoryMemory指定各暂存变量区的大小及优先级，通讯任务的最大数。指定各暂存变量区的大小及优先级，通讯任务的最大数。通讯任务的
24、最大数。通讯任务的最大数。指定各暂存变量区的大指定各暂存变量区的大小及优先级小及优先级能够分配的暂存最大数。能够分配的暂存最大数。已分配的暂存数。已分配的暂存数。2025/7/1255SIAS TRANING硬件组态CPUInterruptsInterrupts可修改各种中断的优先级并为可修改各种中断的优先级并为OBOB块分配过程映像区。块分配过程映像区。为为OBOB块分配过程映像区。块分配过程映像区。可修改各种中断的优先级可修改各种中断的优先级2025/7/1256SIAS TRANING硬件组态CPUTime-Of-Day InterruptsTime-Of-Day Interrupts指
25、定中断日期，时间，执行方式，是否运行。指定中断日期，时间，执行方式，是否运行。中断日期中断日期时间时间执行方式，是否运行执行方式，是否运行过程映像区。过程映像区。优先级优先级2025/7/1257SIAS TRANING硬件组态CPUCycle InterruptCycle Interrupt可修改循环中断的优先级及执行时间可修改循环中断的优先级及执行时间。偏移时间偏移时间执行时间执行时间过程映像区。过程映像区。优先级优先级2025/7/1258SIAS TRANING硬件组态CPUDiagnostics/ClockDiagnostics/Clock指定引起指定引起“STOP”STOP”原因是
26、否报告，诊断信息的长度，控制原因是否报告，诊断信息的长度，控制网络层的同步。网络层的同步。引起引起“STOP”STOP”原因是否报告原因是否报告诊断信息的条数诊断信息的条数修正因数修正因数时间同步模式：时间同步模式：PLCPLC为主或辅为主或辅时间间隔时间间隔2025/7/1259SIAS TRANING硬件组态CPUProtectionProtection指定各种保护等级指定各种保护等级写保护写保护读读/写保护写保护输入密码输入密码移动需要密码移动需要密码F CPUF CPU访问保访问保护，键盘设定护，键盘设定保护保护CPUCPU包含安包含安全程序全程序2025/7/1260SIAS TRA
27、NING硬件组态CPUH Parameters:HH Parameters:H系统参数设定。系统参数设定。测试循环时间（分）测试循环时间（分）11发现并处理故障发现并处理故障22停止停止HH系统系统33停止备用停止备用CPUCPU冗余冗余I/OI/O数据块号数据块号扩展扩展CPUCPU参数测试参数测试2025/7/1261SIAS TRANING硬件组态CPUH Parameters:HH Parameters:H系统参数设定。系统参数设定。更新存储更新存储扩展扩展CPUCPU最大循环扫描时间。最大循环扫描时间。监视时间监视时间最大通讯延时时间。最大通讯延时时间。最大优先等级失效时间。最大优先
28、等级失效时间。最小最小I/OI/O保留时间。保留时间。循环中断循环中断OBOB块特殊处理块特殊处理2025/7/1262SIAS TRANING硬件组态存盘、编译点击点击2025/7/1263SIAS TRANING硬件组态下载点击点击2025/7/1264SIAS TRANING符号表n建立符号表的两个途径n符号表的使用n导入与导出2025/7/1265SIAS TRANING从硬件组态中建立符号表点右键点右键点左键点左键点击，输入点击，输入显示顺序显示顺序显示显示显示显示R,O,M,C,CCR,O,M,C,CC列列列列2025/7/1266SIAS TRANING在项目管理器中建立符号表点击点击双击双击与硬件组态中编辑与硬件组态中编辑符号表相同。可修符号表相同。可修改，可注释。改，可注释。2025/7/1267SIAS TRANING导入与导出可导入可导入导出导出导出：存入何处，导出：存入何处，导出：存入何处，导出：存入何处，导入：何处访问。导入：何处访问。导入：何处访问。导入：何处访问。2025/7/1268SIAS TRANING
