VDX数字化钻井参数仪软件使用说明书.doc

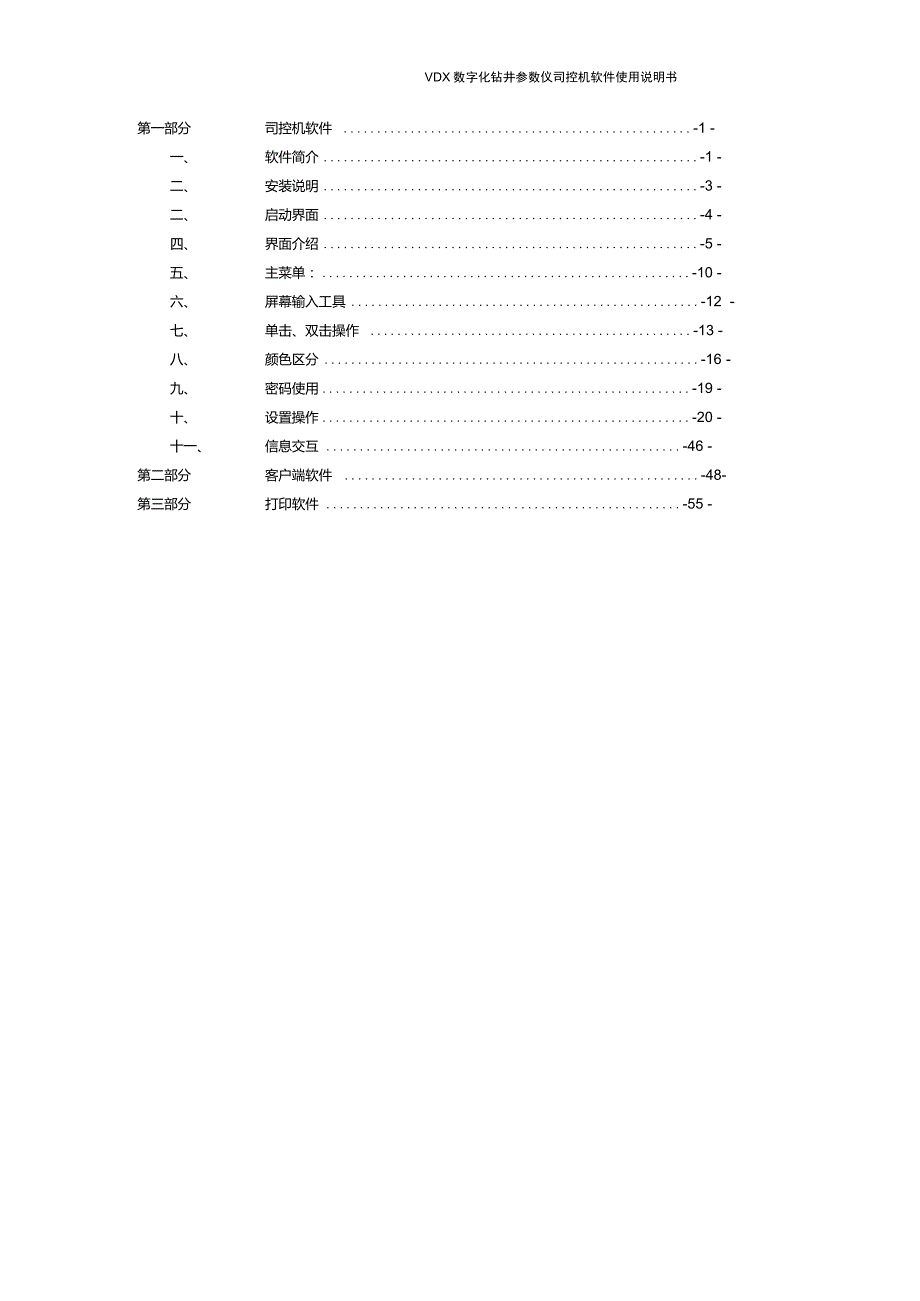

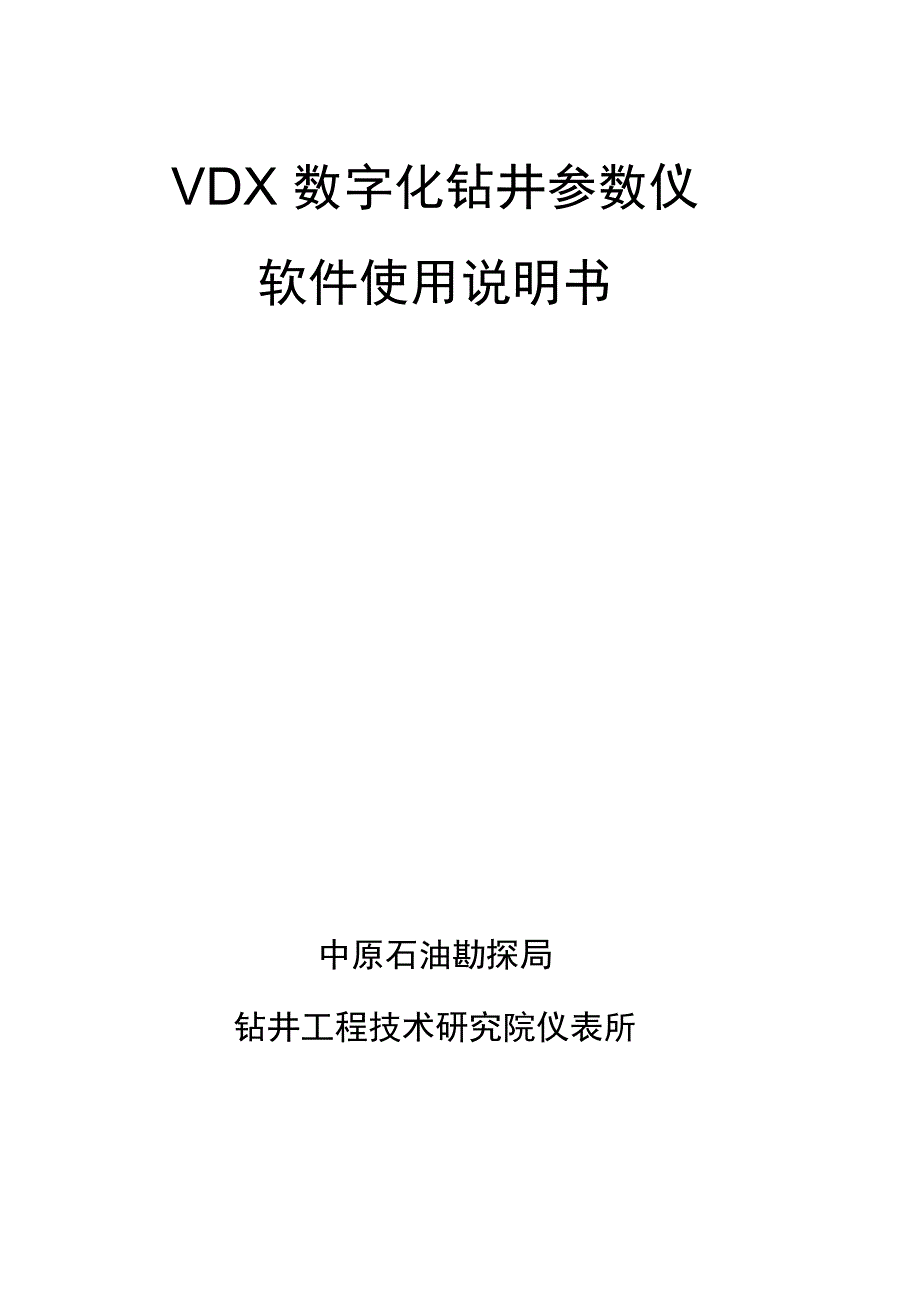

1、VDX 数字化钻井参数仪软件使用说明书中原石油勘探局钻井工程技术研究院仪表所VDX数字化钻井参数仪司控机软件使用说明书第一部分司控机软件 -1 -一、软件简介-1 -二、安装说明-3 -二、启动界面-4 -四、界面介绍-5 -五、主菜单：-10 -六、屏幕输入工具-12-七、单击、双击操作 -13 -八、颜色区分-16-九、密码使用-19 -十、设置操作-20 -十一、信息交互 -46 -第二部分客户端软件 -48-第三部分打印软件 -55 -IVDX数字化钻井参数仪司控机软件使用说明书第一部分司控机软件一、软件简介本软件是为钻井过程中的司钻或钻井监督在现场能够及时准确的掌握实时的钻井工程 参

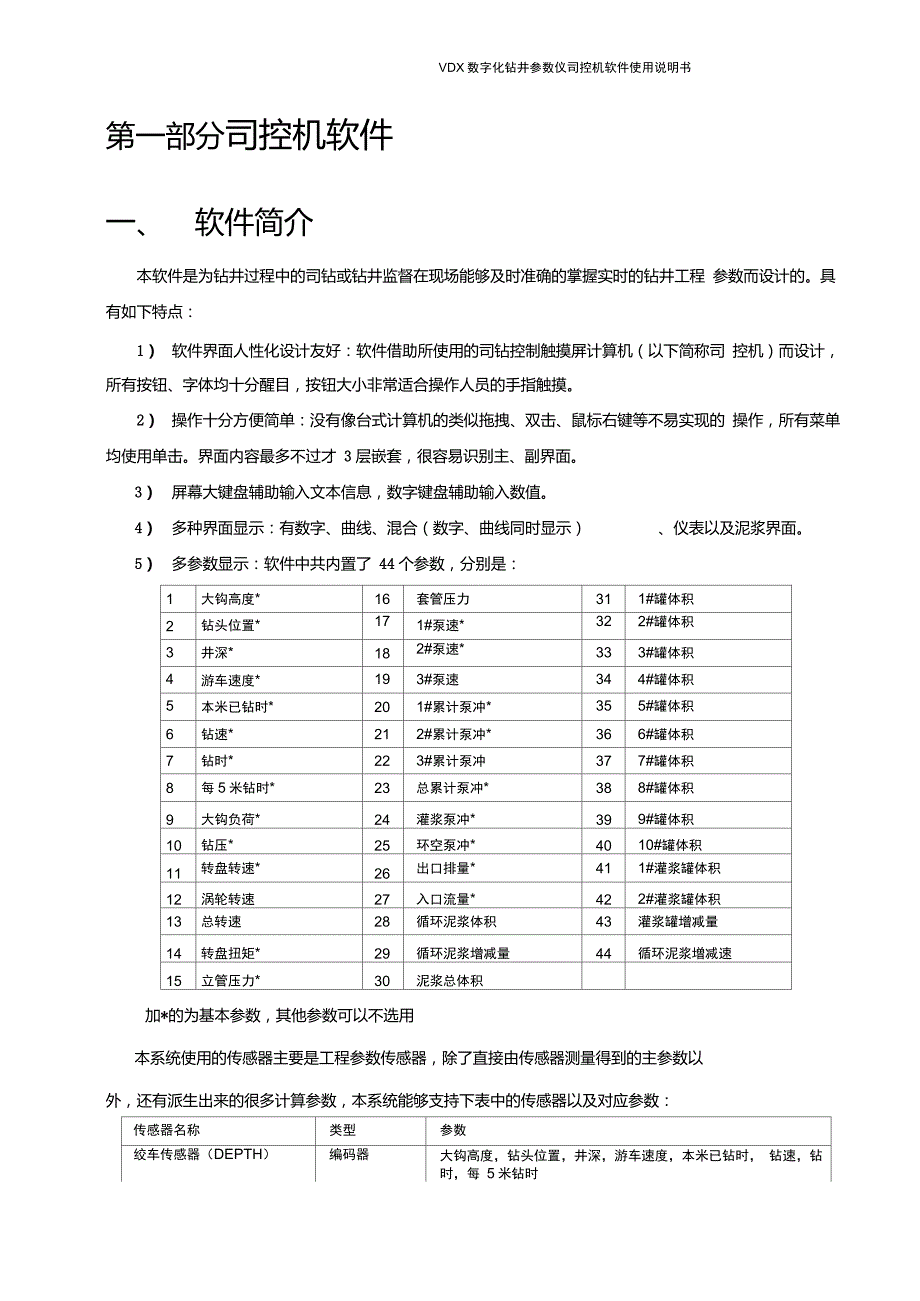

2、数而设计的。具有如下特点：1）软件界面人性化设计友好：软件借助所使用的司钻控制触摸屏计算机（以下简称司 控机）而设计，所有按钮、字体均十分醒目，按钮大小非常适合操作人员的手指触摸。2）操作十分方便简单：没有像台式计算机的类似拖拽、双击、鼠标右键等不易实现的 操作，所有菜单均使用单击。界面内容最多不过才 3层嵌套，很容易识别主、副界面。3）屏幕大键盘辅助输入文本信息，数字键盘辅助输入数值。4）多种界面显示：有数字、曲线、混合（数字、曲线同时显示）、仪表以及泥浆界面。5）多参数显示：软件中共内置了 44个参数，分别是：1大钩高度*16套管压力311#罐体积2钻头位置*171#泵速*322#罐体积3

3、井深*182#泵速*333#罐体积4游车速度*193#泵速344#罐体积5本米已钻时*201#累计泵冲*355#罐体积6钻速*212#累计泵冲*366#罐体积7钻时*223#累计泵冲377#罐体积8每5米钻时*23总累计泵冲*388#罐体积9大钩负荷*24灌浆泵冲*399#罐体积10钻压*25环空泵冲*4010#罐体积11转盘转速*26出口排量*411#灌浆罐体积12涡轮转速27入口流量*422#灌浆罐体积13总转速28循环泥浆体积43灌浆罐增减量14转盘扭矩*29循环泥浆增减量44循环泥浆增减速15立管压力*30泥浆总体积加*的为基本参数，其他参数可以不选用本系统使用的传感器主要是工程参数传

4、感器，除了直接由传感器测量得到的主参数以外，还有派生出来的很多计算参数，本系统能够支持下表中的传感器以及对应参数：传感器名称类型参数绞车传感器（DEPTH）编码器大钩高度，钻头位置，井深，游车速度，本米已钻时， 钻速，钻时，每 5米钻时悬重传感器（HKLD）模拟大钩负荷，钻压泵压传感器（SPP）模拟立管压力套压传感器（CAS）模拟套管压力排量传感器（FLOW）模拟出口排量扭矩传感器（TORQUE）模拟转盘扭矩液位传感器112 （ PIT）模拟1#10#罐体积，1#2#灌浆罐体积，循环泥浆体积， 循环泥浆增减量，泥浆总体积，灌浆罐增减量，循环泥 浆增减速转速传感器（RPM）数字或模拟转盘转速泵冲

5、传感器13 （SPM ）数字1#3#泵速，1#3#累计泵冲，总累计泵冲，灌浆泵冲， 环空泵冲，入口流量其中红色的为主参数，其他均为计算参数，后面调整模拟或数字参数通道以及校正参数所使用的名称就是这里的主参数名称。6）实现功能自动化：如果因为特殊原因重新启动软件，则软件会自动读入上一次的所 有参数设置以及最后纪录的井深设置，只需重新输入一下钻头位置和钻压。7）公英制单位多种选择，几乎每一种参数都有两种以上单位选择，见下表。参数单位名称大钩高度，钻头位置，井深M，FT游车速度M/MIN，FT/MIN本米已钻时MIN钻速M/HR，FT/HR钻时MIN/M，MIN/FT每5米钻时MIN/5M大钩负荷，

6、钻压10KN，KLBS转盘转速，涡轮转速，总转速RPM1#泵速，2#泵速，3#泵速SPM1#累计泵冲，2#累计泵冲，3#累计泵冲，总累计泵冲，灌 浆泵冲，环空泵冲STKS转盘扭矩AMPS，kNm，LB-FT立管压力，套管压力MPa，PSI，KPa出口排量%，GPM，M3/HR入口流量LPM，M3/HR , LPS，GPM循环泥浆体积，循环泥浆增减量，泥浆总体积，1#罐体积，2#罐体积，3#罐体积，4#罐体积，5#罐体积，6#罐体积， 7#罐体积，8#罐体积，9#罐体积，10#罐体积，1#灌浆罐 体积，2#灌浆罐体积，灌浆罐增减量M3，BBLS循环泥浆增减速M3/MIN，BBL/MIN8）具有清

7、洗屏幕功能。9）不同级别密码保护。10）信息交流界面。11）高低限报警。12）曲线跨度上下限任意调节安装说明配套司控机中已经安装好了这个软件，不需要再重新安装。当Windows2000系统启动之后，会自动运行这个软件。如果重新安装，一般在D:softVDX目录下面会有一个VDX929.rar（名字数字是版本号，可能会有所不同）的压缩包，解压缩到D:softVDXvdx929目录下，再运行setup.exe，根据提示一步步安装即可。-4 -VDX数字化钻井参数仪司控机软件使用说明书启动界面或者【VDX】点击【开始】，在最上面就可以找到【VDX】图标，点击，就可以启动这个软件 在桌面点击【VDX】

8、图标，还或者点击【开始】【程序】【VDX数字化钻井参数仪】 同样可以启动。会看到如下启动界面：启动后，默认的主显示界面为【数字屏】界面-5 -VDX数字化钻井参数仪司控机软件使用说明书四、界面介绍主显示界面主要分为三大部分，见下图:上部红框内部分为“标题栏”，中间绿框内部分为“参数显示屏”，下部蓝框内部分为“命-6 -VDX数字化钻井参数仪司控机软件使用说明书-# -VDX数字化钻井参数仪司控机软件使用说明书令按钮”1、标题栏部分:软件名称井号当前日期及时间软件版本号报警喇叭开关钻井状态当前井深当前钻头位置交互信息-# -VDX数字化钻井参数仪司控机软件使用说明书-# -VDX数字化钻井参数仪

9、司控机软件使用说明书如果接有报警喇叭，点击【报警喇叭开关】处于“开”状态，当界面上有参数报警时喇 叭会鸣叫。点击【信息】按钮会弹出信息交互窗口，详细说明看后面相关部分。2、参数显示屏部分：共分成五个不同的界面，包括：数字屏、曲线屏、混合屏、仪表屏以及泥浆屏。冈加动时进入的是【数字屏】如下图：大钩高度大钩贷荷参数名称钻压参数单位名称大钩高度上限报警值10KN-转盘祖矩立管任力MPaT#泵速传累计泵冲钻头在井底状态5TKSSTKS11.43327479K ；?P肯大钩高度值转盘转坯参数数值 正常状态：绿色 低于报警下限：黄色 高于报警上限：红色 仿真值：暗绿色 无报警：白色入口谎凰大钩高度下限报警

10、值出排齒通过点击右下角的【界面】按钮可以切换到其他几个不同的界面【曲线屏】如图:100k r .Ilq参数位名称pT3人钩负荷参数名称UU8UT010M时间刻度当前井深值DRILUI回到当前时刻曲线按钮向前胡呈誉转揍呻阿向前向后翻 看曲线按钮参数曲线 显示上限曲线纵轴基准 尺度转换按钮参数曲线 显示下限注释 信息井深刻度，整10出现一次参数曲线（1条绿色，1条天蓝色）曲线刷新速度按钮（4种）参数当前数值（1个绿色，1个天蓝色）转盘捆矩AM 国2005-S-12g15.1450:0520：2020:35金0皿司21；0621:15【曲线屏】曲线默认以每10秒的速率刷新，使用时间轴上的向上、向下翻

11、看按钮，可 以连续翻看历史曲线，点击【显示现在】可以立刻回到当前时刻曲线状态，当停止翻看10秒之后，曲线自动滚动到当前时刻。点击曲线刷新速度按钮会改变当前屏的显示时间范围， 每20秒（或30秒，60秒）可以显示更长时间范围的曲线。-8 -VDX数字化钻井参数仪司控机软件使用说明书点击【基准转换（时间）】可以转换纵轴基准为井深，单位 M，见下图:-9 -VDX数字化钻井参数仪司控机软件使用说明书-# -VDX数字化钻井参数仪司控机软件使用说明书所有参数基于井深显示，曲线刷新速度有所不同，只有3种（每1M，每5M，每10M）【混合屏】如图:钻屋时何埜准真钩负荷10KN钻速MHR转盘转谨RPM大钩负

12、简low*2005-5-1237170.01I1WI钻压转盘扭炬0.00.0iao1X510001OKN钻时MINM转盘扭矩AMPS转盘转施RPM13,5立管崖力入口戒莖LPM姑泵逋6163PM!岀口排址515.8613：S019:5520:00SO20:1020:1520!2020:2520：302CJ920:4020:4520：5Q20!5521:00AWSM井探-# -VDX数字化钻井参数仪司控机软件使用说明书每葩眇向前88界面定义同【数字屏】和【曲线屏】 注意：此屏没有基准转换按钮，只能显示基于时间的曲线【仪表屏】如图：【仪表屏】以图形方式形象直观的模拟主要 8个参数值，并有上下限报警

13、标识。如果参 数单位名称发生改变，相应的仪表会自动改变表盘显示范围。【泥浆屏】如图:5泵遠555 62P spm 610 spin5入口戒量flfi坏泥浆体积-8888LPMM3酣at萍积0.0I肌Mt楼和0.0丁前棒和0,00.00.00.00.00.00.00.00.00.0【泥浆屏】可以显示所有的泵参数，以及泥浆参数。3、命令按钮部分：（如下图）鐵字屏报罢设置跨度谡置泵冲清季懵誌呈请爭钻压设置井除设置菜单左侧两个蓝色字体按钮为“界面切换按钮”，中间六个白色字体按钮为“参数显示控制 按钮”，最右边一个菜单按钮为“软件的基本操作设置按钮” 。中间白色字体按钮请根据按 钮上的名称查看后面操作中

14、的相应的详细解释。4、界面切换：切换主界面的“参数显示部分”的 5个不同界面。在主显示界面状态下（即没有打开任何别的窗口），直接点击“命令按钮部分”的最左 侧【界面】就会弹出如下窗口，点击其中的一个按钮，就会切换到相应的界面。【数字屏】【曲线屏】【混合屏】都又分为4个不同的显示屏（【屏1】【屏2】【屏3】【屏 4】），每个屏有不同的参数显示，可以自定义不同的参数组合。各个屏之间的切换，只需要 点击带有“ ”的按钮，就可以在4个不同屏之间循环切换。【仪表屏】【泥浆屏】都只有一个显示屏，带有“ ”的按钮是不可用的。-11 -VDX数字化钻井参数仪司控机软件使用说明书五、主菜单:点击命令按钮部分最右

15、边的【菜单】，如图:1、退出系统点击【退出系统】按钮，提示输入密码，密码输入正确后才能退出系统，否则提示密码错误，返回主显示界面，如图：密码输入使用*表示，输入错误会有提示。如图:退出密码可以使用普通用户密码和高级用户密码，依次点击【菜单】【高级设置】【更改密码】中更改这个密码。详细说明见后面的密码使用部分。2、关于点击【关于】按钮，查看本软件的版本信息以及版权声明等内容。VOX3、高级设置点击【高级设置】按钮，提示输入密码，只有密码正确之后才能进入高级设置界面，输入错误会有提示，如图：关干123窩级设暂567890済洗屛幕(60#)清零输入确定高级设置密码可以使用普通用户密码和高级用户密码，

16、依次点击【菜单】【高级设置】【更改密码】中更改这个密码。详细说明见后面的密码使用部分。4、单位设置详细说明见后面设置操作部分。5、清洗屏幕由于司控机所处的环境很恶劣，难免不会溅上泥浆，所以专门设计了清洗屏幕功能， 只需按一下，司控机就会在一分钟之内不响应任何按键，司钻就可以用干净的抹布擦洗屏幕。屏幕正中会显示一个1分钟倒计时提示，如图：清洗屏幕谙等特 57 秒 J6、确定点击【确定】则关闭菜单显示，回到主显示界面。六、屏幕输入工具包括屏幕键盘和数字键盘两种，屏幕键盘用作文字信息的输入，能够输入所有字母、数字以及标点符号，如下图：屏幕键盘的布局依照普通键盘设计，点击【Caps】可以切换字母大小写

17、并保持切换 状态，点击【Shift】可以切换除字母以外的其他数字、符号为另外的一组符号，并保持切 换状态。【退格】是用作从后向前删除输入的字符，【关闭键盘】则关闭屏幕键盘。数字键盘用作数值输入以及密码输入，见下图：0.1A A123-12345656-78907890淸零输入iR J清零输入数值输入允许输入正负整数或小数。在需要输入数值的地方点击数字框就会自动弹出这 个键盘。密码输入采用屏蔽输入，用*代替所输入数字。注意：密码是使用数字键盘输入，数字键盘的输入使用的是输入数字规则， 即只能有一 个小数点，只能有一个负号，以及最左边不能为零等规则，所以更改的密码尽量使用一个 正整数。-14 -

18、VDX数字化钻井参数仪司控机软件使用说明书七、单击、双击操作由于系统使用触摸屏，所有的操作都是使用手指，所以只能进行类似鼠标的左键单击或 双击的动作，本软件没有设计类似鼠标拖拽的功能。对于界面上的按钮都使用单击，直接用手指点击一下按钮即可。双击是指手指连续快速的在同一个位置点击两次，使用双击的地方主要有：1、【数字屏】【曲线屏】【混合屏】的参数数值显示位置如下图红色框内区域:转盘转滦HPU-15 -VDX数字化钻井参数仪司控机软件使用说明书-# -VDX数字化钻井参数仪司控机软件使用说明书双击此处可以打开【参数设置】界面，如下图:-# -VDX数字化钻井参数仪司控机软件使用说明书单击下面的想要

19、替换的参数名称按钮， 再点击确定，在界面上原来的显示参数位置会替 换成你选择的参数。注意：禁用的参数不会出现在这个界面上，如禁用的泥浆罐参数等。2、【泥浆屏】上10个泥浆罐和2个灌浆罐如下图红色框内区域：-16 -VDX数字化钻井参数仪司控机软件使用说明书-17 -VDX数字化钻井参数仪司控机软件使用说明书双击此处可以打开【罐设置】界面，如下图:-# -VDX数字化钻井参数仪司控机软件使用说明书这里可以设置罐的长宽高，自动计算罐容积，可以选择【循环】或【不循环】更改罐的 状态，参加循环的罐体积会加入到循环泥浆总体积的计算中去，不参加循环的不会加入， 所以设置要慎重！3、【曲线屏】上注释栏如下图

20、双击【注释】会弹出【注释列表】单击【向前1天】【向后一天】可以在红色框内显示那一天保存过的注释信息，如图所示为2005年5月12日的信息列表，包含一条信息(2005-05-12 20:50:00 DRILLING)，点击这条信息，会在上面的【日期】 【时间】以及【新建注释】的文本框内显示出来这条信息，【日期】【时间】不能更改，但信息内容可以更改，点击会弹出【屏幕键盘】，输入完信息，关闭屏幕键盘，点击【更新】可以保存更改过的信息，点击【清空】可以清除输入的 信息，点击【删除】可以删除这条信息。双击【添加】会弹出【添加注释】窗口，如下图:点击【一】【+】号可以前后调整日期值，点击【时】【分】可以

21、利用数字键盘输入小时和分钟值，点击【新建注释】下面的文本框可以弹出屏幕键盘输入注释信息，如果对输入 信息不满意，可以点击【清空】按钮一次清空所有信息，如果满意，可以点击【确定】按 钮保存注释信息到数据库中。保存过之后同时会在界面上的相应时间位置显示出这个注释信息，如下图:注释信息为DRILLING，时间为20:50，随着时间推移，曲线向上滚动，注释信息会同步向上滚动，直到时间范围超出八、颜色区分1、参数未选择参数如果处于禁用状态，则在界面上会显示暗红色 -8888，如下图:1#雉悴积M3如果要启用此参数请参照后面的【参数选择】功能的详细说明。2、数据丢失这算是一种系统故障，如果软件接收不到来自

22、采集机的数据， 就会出现这种情况，屏幕 上所有启用的参数数值都会显示-9999，并且会不停黄黑相间地闪烁，并且有“警告-采集 通讯中断！”在闪烁，以示警告。见下图：造成这种故障的可能原因主要有：A 采集机未打开。B .采集机到司控机的串口连接线未连接。C 采集机发生故障，板卡坏，这种情况很少出现D 司控机串口损坏，这种情况也很少出现。3、未启用报警如果禁用了某个参数的报警功能，此参数数值会呈现白色，见下图:转盘扭矩AMPS要想启用此功能，请查看后面的【报警设置】详细说明。4、参数仿真如果某个参数使用了参数仿真功能，此参数数值会呈现暗绿色，如下图:要想禁用仿真功能，请查看后面的【参数仿真】功能的

23、详细说明。5、上限报警当某个参数启用了报警功能，并且设置了报警上限之后，当参数数值超过报警上限值时 会呈现红黑相间的闪烁状态，见下图：大钩负荷10KN报警上限的设置请查看后面的【报警设置】功能详细说明。6、下限报警当某个参数启用了报警功能，并且设置了报警下限之后，当参数数值低于报警下限值时 会呈现黄黑相间的闪烁状态，见下图：报警下限的设置请查看后面的【报警设置】功能详细说明。7、正常状态如果司控机与采集机通讯连接正常， 某个参数处于启用状态，并且禁用了仿真，设置了报警，参数值处于报警下限与报警上限之间，这时会呈现正常的亮绿色，见下图:1#泵速SPM-22 -VDX数字化钻井参数仪司控机软件使用

24、说明书九、密码使用本系统主要包括三个密码：1、软件连接数据库的密码这个在注册表中配置，软件第一次运行的时候会自动创建， 如要更改，可以点击【开始】 【运行】填入regedit回车，查找到键值HKEY_CURRENT_USERSoftwareVDX ,右侧 的LoginPassword就是，默认密码是4899094，双击可以更改，LoginID是连接数据库的 用户名，默认是VDX，双击也可以更改。注意：除非处于安全考虑更改了数据库的连接用户名以及密码，这种情况下才有必要更改这两个值，在正常使用的时候不要更改，否则会造成软件无法使用。2、软件中普通用户密码默认是1234，用作普通的操作，包括退出系

25、统，进入高级设置，以及高级功能里面除 了【参数选择】【模拟参数】【数字参数】以外的功能，点击这几个禁用功能会有错误提示， 如下图：3、软件中高级用户密码默认是99094，用在所有需要密码的地方，以及所有的高级功能。第2和3的密码可以在软件使用过程中更改，依次点击【菜单】【高级设置】输入正确的密码，进入高级设置界面，点击【密码设置】，见下图：设置密码点击旧密码右边的输入框，使用数字键盘填入之前进入高级功能时填入的密码，然后在新密码和确认输入里面填入同样的新密码，点击确定保存密码，十、设置操作重要：假设现在还没有设置好本软件，下面按照初始化的基本顺序进行操作：其中步骤1，2要求刚开钻时填入一次，步

26、骤 3、4、5、6的部分(模拟部分)已经出 厂时默认设置好，不需要再设置。 6的其他部分(转盘转速、泵速、大钩高度)要在现场 设置一次，其他的可以在使用中随时设置。1、选择井号功能：在初始状态，显示主界面最顶部的井号为(NO_WELLID)，并且不停闪烁，表示 这不是一个合法的井号，因此可以利用这个功能来选择一个合法的已经创建了的井号或者 创建一个新井号。注意：这个功能一般在井队刚开始开钻的时候使用一次即可，不要在一口井未完成的情况下更改井号或再创建井号。设置过程：(1) 依次点击【菜单】【高级设置】【选择井号】，见下图:默认情况下，只有一个(NO_WELLID)井号，表示没有井号，需要新建一

27、个(2) 点击【新建】可以创建一个新井号，见下图：使用屏幕键盘输入井号名称，点击【确定】，井号列表会增加刚输入的井号，见下图:2、填写井况信息功能：填写本井基本信息，用于查看、打印记录曲线或报表设置过程：依次点击【菜单】【高级设置】【本井信息】打开如下窗口:此处可以填入如界面所示基本信息，其中点击【开钻时间】会弹出一个日期设置界面, 如下图：选择好年、月后，直接点击日期号即可。填好所有信息后，点击确定可以保存。如下图:3、参数选择功能：根据传感器的使用以及参数的需求情况选择参数设置过程：（1） 依次点击【菜单】【高级设置】（输入高级用户密码）【参数选择】，打开设置界 面，见下图：（2）每一个参

28、数用一个开关按钮表示， 已经使用的参数名称下面会有（启用）字样, 并且字体呈蓝色，没有使用的参数名称下面有（禁用）字样，字体呈灰色。点击按钮，参数的状态会自动由（启用）变成（禁用），或由（禁用）变成（启用）。启用后的参数在显 示界面上的数值会显示出来，不再是-8888，相反禁用后的参数会显示成-8888。（3） 点击【确定】可以保存所作改动，点击【取消】不保存。（4） 需要说明的是【参数选择】功能会影响其他如【模拟参数】【数字参数】【参数 校正】【参数仿真】的界面，没有选择的参数不会在那几个功能界面上显示出来。注意：要确信选中的参数对应的传感器已经连接，否则参数显示数值没有意义。-28 -VD

29、X数字化钻井参数仪司控机软件使用说明书4、设置模拟参数通道功能：根据模拟传感器对应于采集机的2718采集板的插脚号来设置，如图:设置过程：检查传感器输入端对应的传感器名称，顺着接线查找连接到2718采集板的-29 -VDX数字化钻井参数仪司控机软件使用说明书插脚号，然后在下面的界面（依次点击【菜单】 【高级设置】【模拟参数】）中，点击【向后】 （或【向前】）按钮查找到模拟通道号，例如大钩负荷传感器对应的插脚号为 2，先点击向 后】按钮使【模拟通道号】到3，再点击下面【参数替换为】的【大钩负荷】按钮，点击确 定即可。其他的传感器也是这样设置。对于没有使用的模拟通道号，应该点击【置空】按钮清除 选

30、择参数，否则会造成参数显示混乱。本系统默认出厂设置对照表如下:传感器名称对应英文模拟通道号转盘扭矩TORQUE2大钩负荷HOOKLOAD3立管压力P.PRESS4出口流量FLOW6注意：除非确定通道号更改了，一般请不要随意更改模拟通道号！5、设置数字参数通道功能：设置数字传感器对应的数字通道号。设置过程：依次点击【菜单】【高级设置】（输入高级用户密码）【数字参数】弹出如下 图窗口:采集机里面数字参数部分的接线是固定死的，一般不需要更改。根据下面接线列表对应 输入就好。点击【向后】（或【向前】）按钮查找到数字通道号，再点击下面【参数替换为】 的对应的参数按钮，空的通道号请点击【置空】按钮。本系统

31、默认出厂设置对照表如下:传感器名称对应英文数字通道号转盘转速RPM01#泵速SPM112#泵速SPM223#泵速SPM331#累计泵冲STK142#累计泵冲STK253#累计泵冲STK36注意：除非确定通道号更改了，一般请不要随意更改模拟通道号！6、参数校正功能：在传感器的信号被采集机采集之后， 要对转换出来的标准电压信号进行相应的校 正处理，以便转换成实际的标准单位显示数值。需要校正的包括模拟信号的零点和增益, 数字信号的比率，以及泵参数和井深参数等。设置过程：（1） 依次点击【菜单】【高级设置】（输入高级用户密码）【参数校正】，如下图:（2）点击参数名称按钮能够打开相应的设置窗口，根据参数

32、类别不同会弹出5种不同的设置窗口A、模拟参数：点击模拟参数按钮（参看软件简介里面的参数分类表） 弹出类似下图的界面（只是显示值的单位名称有所不同）：-33 -VDX数字化钻井参数仪司控机软件使用说明书M：TE5T120Q5-5-12 21 7.5534307313427.07上提功能：通过设置模拟参数的零点和增益，来确定模拟参数的输出线性。因为本系统所用的模拟传感器均选用线性度较好的传感器，默认的线性方程式为:V显示值=V传感器值*S+Z其中：S为参数的增益Z为参数的零点参数校正过程：在传感器处于一个低值的一个时刻， 同时观察并记录下来一个传感器值， 和一个传感器 实际显示值（这要用标准的测量

33、设备测得，如果在现场没有这个设备，可以用观察其它机 械仪表的数值近似读出）。点击低传感器值下面的输入框，填入记录的传感器值（或直接点 击【获得】按钮截取这个时刻的传感器值到输入框，点击低显示值下面的输入框，填入记 录的传感器实际显示值；经过一段时间之后，最好是此模拟参数的实际值有一个大的攀升变化之后，再次同一时刻记录下来一个传感器值和一个显示值，点击高传感器值下面的输入框，填入记录的传感 器值（或直接点击【获得】按钮截取这个时刻的传感器值到输入框，点击高显示值下面的 输入框，填入记录的传感器实际显示值。点击【计算】按钮，则会看到软件计算后的零点、增益值，点击【确定】后保存这些结 果。点击【取消

34、则不保存。-34 -VDX数字化钻井参数仪司控机软件使用说明书大钩负荷 传感器值I1.216模拟参数名称低显示値高展亦值计确定消伏显示值106.42710KN6.80981.915400.P低传感器值零点 斜率高传感蛊值 获得传感器实时电压值模拟参数界面显示值模拟参数零点模拟参数增益低传感器值输入框：点击即可直接输入数值, 或点击【获得】截取当前传感器电压值。低显示值输入框：点击即可直接输入数值高传感器值输入框：点击即可直接输入数值, 或点击【获得】截取当前传感器电压值。高显示值输入框：点击即可直接输入数值当输入完低显示值、低实际值、高显示值、 高实际值之后，点击计算就会计算产生新的 零点、

35、增益值。当输入完之后，如果确定要保存，点击【确 定】，不想更改以前的设置， 则点击【取消】。-35 -VDX数字化钻井参数仪司控机软件使用说明书单击上述可以设置的数字，就会弹出数字键盘，同时可设置的数字会用红色表示出来B、转盘转速：点击【转盘转速】按钮，弹出类似下图的界面：-# -VDX数字化钻井参数仪司控机软件使用说明书井号汀E5T12005-! 2 21:061112上提343073 I 3428.38报娶迎置黴字歸人钩高陵1療建讣累计泉神JKN累计泵冲出口桂重传总器値丸询珏荷大闽高度立背EE力转盅H1良H - i； iJij I !叮，.出口排更参数校正15.00HjORPM40.011

36、 JlJl跨虔迢置泵冲淸爭增减呈淸弄粘压说置井祥设負转盘转速 传感器値MPd200.0-# -VDX数字化钻井参数仪司控机软件使用说明书井号汀E5T12005-! 2 21:061112功能：通过设置数字参数的比率，来确定数字参数的输出线性。 本系统所用的转盘转速传感器的线性方程式为：V显示值 =V 传感器值 /S其中：S为参数的比率参数校正过程：当转盘稳定在一个较大的转速值时，观察并输入下来一个传感器值（单位为 Hz/60，这 是一个经放大10倍的频率值）和一个参数实际显示值（单位 RPM，表示1分钟的转速值， 可以通过使用手表计时，目测1分钟转盘的实际圈数来获得）。点击【计算】得出新的比

37、率，再点击【确定】保存结果并退出，点击【取消】不保存。点击下面的【传感器值】【显示值】右边输入框可以弹出数字键盘，进行数值输入。C、泵参数:点击【1#泵速】、【2#泵速】或【3#泵速】按钮弹出如图类似界面:上提井甯3430.7313428.07参数校正1療建讣累计泉神累计泵冲立背压力诽泵速 传感器値15.29报對段置黴字歸H - i- IJIJ I Mb A 时.叶.人钩高陵比卒也显示值_Bit算跨虔迢置泵冲淸爭粘压说置井謀设鱼功能：通过这个设置泵的比率，以及泵体的基本参数（用于计算出入口的入口流量参数 的值），包括单个泵的钢套直径、泵的冲程长度、泵的上水效率以及使用的泵缸数。本系统所用的泵速

38、传感器的线性方程式为：V显示值 =V 传感器值 /S其中：S为参数的比率参数校正过程：当泵速稳定在一个较大的值时，观察并输入下来一个传感器值（单位为 Hz/60,这是- 个经放大10倍的频率值）和一个参数实际显示值（单位 SPM，表示1分钟的泵冲数，可 以通过使用手表计时，目测1分钟的泵充数来获得）。点击【计算】得出新的比率，再点击【确定】保存结果并退出，点击【取消】不保存。点击下面的【传感器值】【显示值】右边输入框可以弹出数字键盘，同时设置的数字就 会变成红色。软件内置了自动范围识别，对于不同的参数值会自动校正不同的范围，如上 水效率范围在0100%，缸套数量只可能为1、2或3。-39 -V

39、DX数字化钻井参数仪司控机软件使用说明书-40 -VDX数字化钻井参数仪司控机软件使用说明书1#泵速传感器值参数名称Hz/bU比率传感器值显示值60.0计算传感器实时频率值x 10倍 参数实时显示值，单位 SPM参数比率=传感器值/显示值传感器值输入框：点击可以输入显示值输入框：点击可以输入泵的缸套直径：普通的设置一般为150、160、泵比曇感啊附置一击为以计算出新泵的冲程：泵活塞的行程距离，根据不同型号的 泵，有所区别。点击输入。缸套直径MM I泵冲程IMM I 上水效率I % I 缸套妇160.0254.096.0泵的上水效率：经常改变的项，根据泵的上水好 坏进行调整，一般在 90%以上。

40、点击输入。泵的缸套数量：在普通情况下都为3,只有在少数情况下会使用1个或2个缸套进行导泥浆或其 他作业。取消3.0计算之后，如果要保存点击【确定】，如果不想保存，点击【取消】，则刚刚所作的设置都无效。D、 大钩高度：点击【大钩高度】按钮，弹出如下图窗口:-# -VDX数字化钻井参数仪司控机软件使用说明书功能：根据绞车滚筒、大绳、绞车传感器的相关数据，利用特殊算法对大钩高度进行精 确计算。相关的井深、钻头位置、钻时、钻速、每5米钻时以及游车速度参数则是利用大钩高度值进一步计算得到的结果。设置解释：【滚筒直径】【滚筒宽度】【大绳直径】【大绳股数】4个输入框填入的是滚筒、大绳的 基本数据，可以查看相
