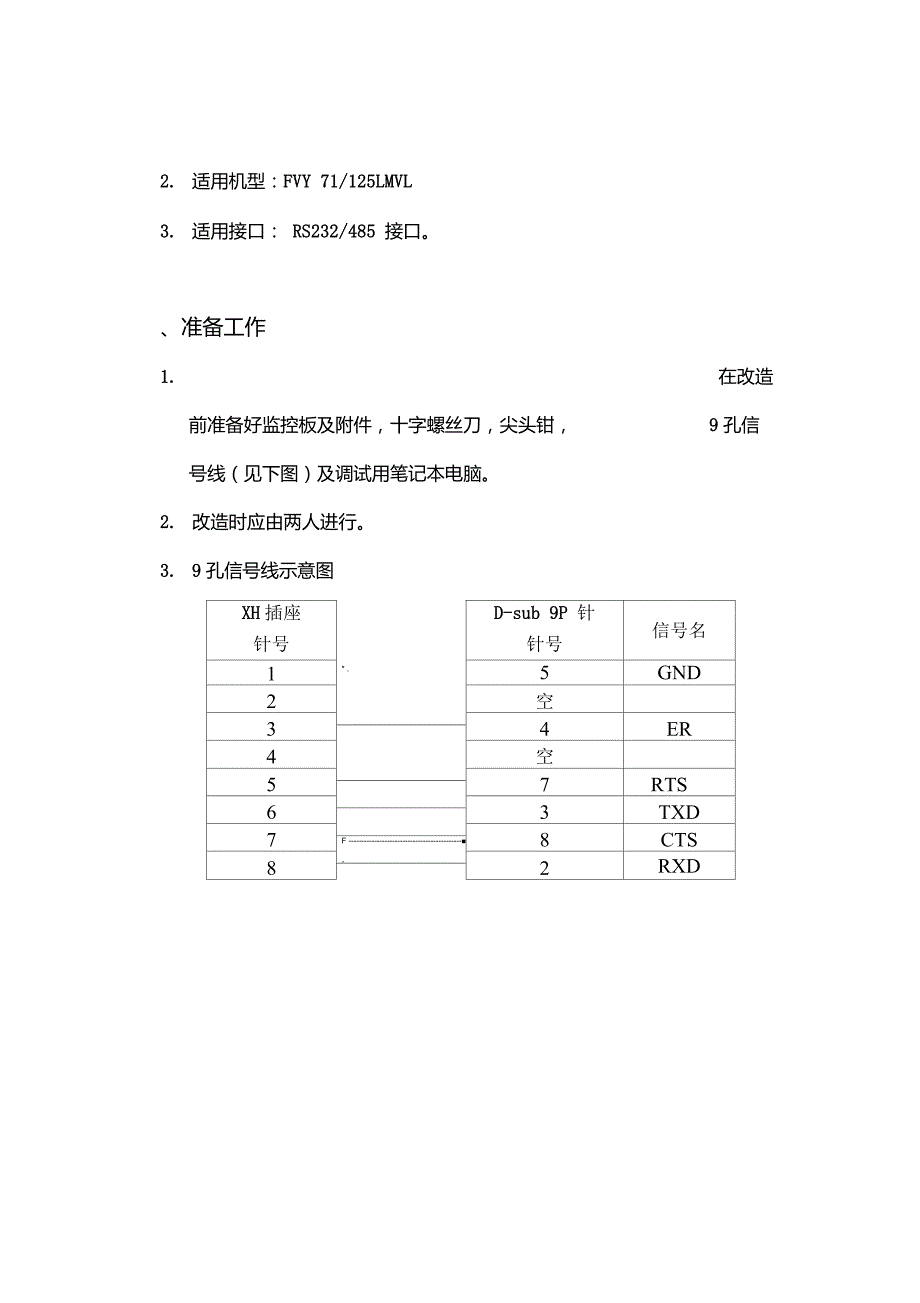

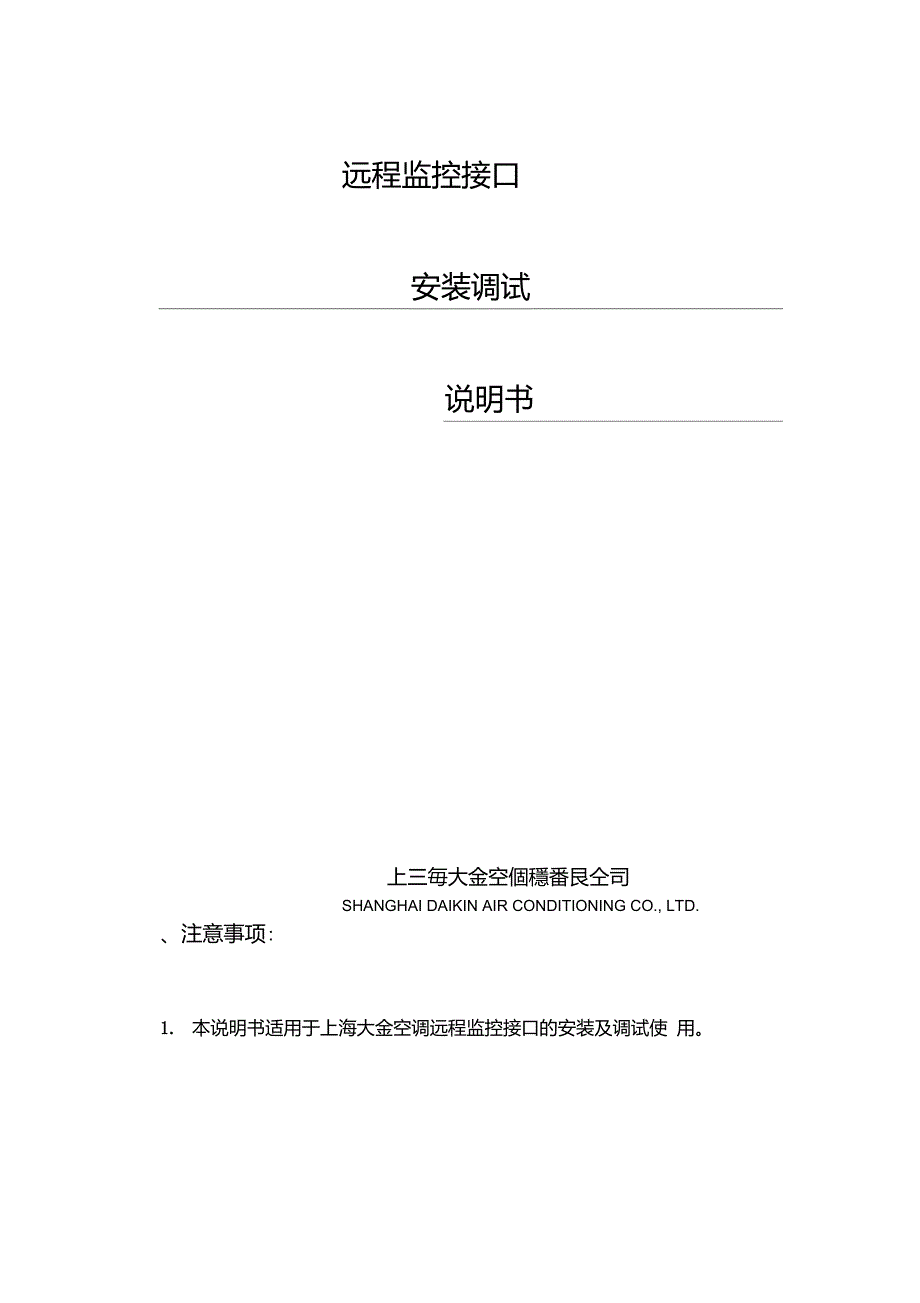

1、远程监控接口安装调试说明书上三毎大金空個穩番艮仝司SHANGHAI DAIKIN AIR CONDITIONING CO., LTD.、注意事项:1. 本说明书适用于上海大金空调远程监控接口的安装及调试使 用。2. 适用机型：FVY 71/125LMVL3. 适用接口： RS232/485 接口。、准备工作1. 在改造前准备好监控板及附件，十字螺丝刀，尖头钳，9孔信 号线（见下图）及调试用笔记本电脑。2. 改造时应由两人进行。3. 9孔信号线示意图XH插座针号D-sub 9P 针针号信号名1* .5GND2空34ER4空57RTS63TXD78CTSF” 82RXD三、RS232/485接口板
2、安装步骤1.拉开下回风格栅；2.旋下两颗螺钉;3.卸下面板；4.卸下电气盒盖板;5.卸下上面板；6.向下斜拉，取下面板;7.卸下电气盒；8.准备好监控板，及其附件;9.在盒体上插入插脚；10.安装监控板;11.插上接线孔保护套；12.将黑白信号线接入第一组螺栓;:黄蓝电源线插入插孔；RS232；信号线（附配）插入白色插座。13.安装上盒盖；14.将监控盒装在电气盒后面;15.安装电气盒；16.将电源线另一头插在空调电脑板上，注意极性一致；H11亠/盖上电气盒盖板;17.信号线接在 P1、P2上，18.19.将九孔信号线与监控板接口连接;20.另一头与电脑连接;21.开启电脑，进行调试；22.2
3、3.盖紧盖板，改造结束调试结束后，装上面板注：新监控板安装步骤及方法与旧监控板一致四、监控板设置在使用监控板之前需根据要求对监控板进行设置工作，具体设置方法，及设置内容如下：1.按下方框所示按钮，红灯闪烁。2.遥控器过60秒后显示“ 88”3.再过15秒后显示正常4持续按TEST键4秒，遥控器如图显示“ 10”。5.按下图示按钮直到遥控器显示&按下图示按钮直到遥控器显20”示 “15”7. 按下时钟卓键改变显示屏左边数值，按下时钟+键改变显示屏右边数值。根据附表中的项目来改变设置。在“20”项目下的设置完毕后按一下左图中的按钮8. 持续按TEST键4秒，遥控 器显示“ 40”。9. 持续按TE
4、ST键4秒，遥控器显示“50”后再根据步骤7进行相关操作10.所有项目设置完毕后，按下test键，遥控器显示正常11.再按下监控板上“60秒后遥控器显示SS1 键,；88”。12 .再过15秒遥控器显示正常,此时调试结束。附表设定项目维修 代码项目NO.设定值项目NO.备注上位机2001无*2有15上位机通信信息形式11独自规格*2电信625基准上位机通信方式21MODE方式*2直接连接方式上位机通信接口3*1 : RS-2322 : RS-485上位机通信速度412.4Kbps*29.6KbpsMODE控希95*1无2有MODE控制：有设定时必须将接口地址设为0自动发信61无*2有备机功能2
5、101无*2有成组控制1*1无2有顺次启动控制21无*2有最低运转保证台数3*11台22台自动交替运转时间500自动交替运转时间（H） 10位设定范围：0099 （ H）00H:自动交替运转功能无* : 00H1自动交替运转时间（H） 1位疋时发报时刻2疋时发报时刻10时位设定范围：00:0023:59* : 02:00注：时刻设定值错误时默认为02:00例:25:00 , 10:853疋时发报时刻1时位4疋时发报时刻10分位5疋时发报时刻1分位空调机地址6地址咼位4字节（015设定）设定范围：1254 （ 0, 255 :保留）* : 1注：各接口的设定在1252的范围中进行，超出此范围，默认为1。7地址低位4字节（015设定）接口地址8地址咼位4字节（015设定）设定范围：0, 1, 231 （ 0为必须）* : 0 注：各接口的设定在 131的范围中进行，超出此范 围，默认为0。9地址低位4字节（015设定）
