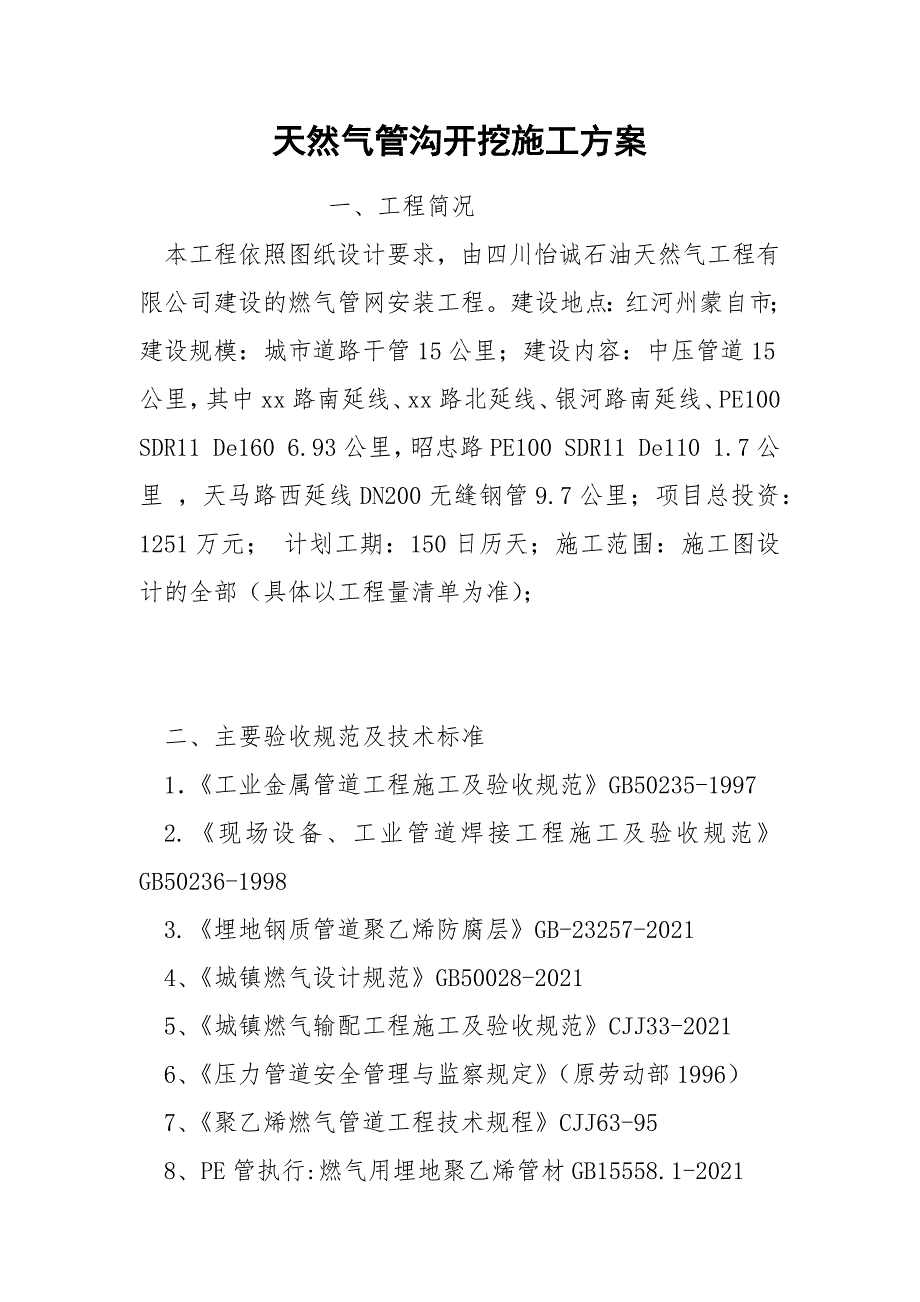

1、天然气管沟开挖施工方案 一、工程简况 本工程依照图纸设计要求，由四川怡诚石油天然气工程有限公司建设的燃气管网安装工程。建设地点：红河州蒙自市；建设规模：城市道路干管15公里；建设内容：中压管道15公里，其中xx路南延线、xx路北延线、银河路南延线、PE100 SDR11 De160 6.93公里，昭忠路PE100 SDR11 De110 1.7公里 ，天马路西延线DN200无缝钢管9.7公里；项目总投资：1251万元； 计划工期：150日历天；施工范围：施工图设计的全部（具体以工程量清单为准）； 二、主要验收规范及技术标准 1工业金属管道工程施工及验收规范GB50235-1997 2.现场设备

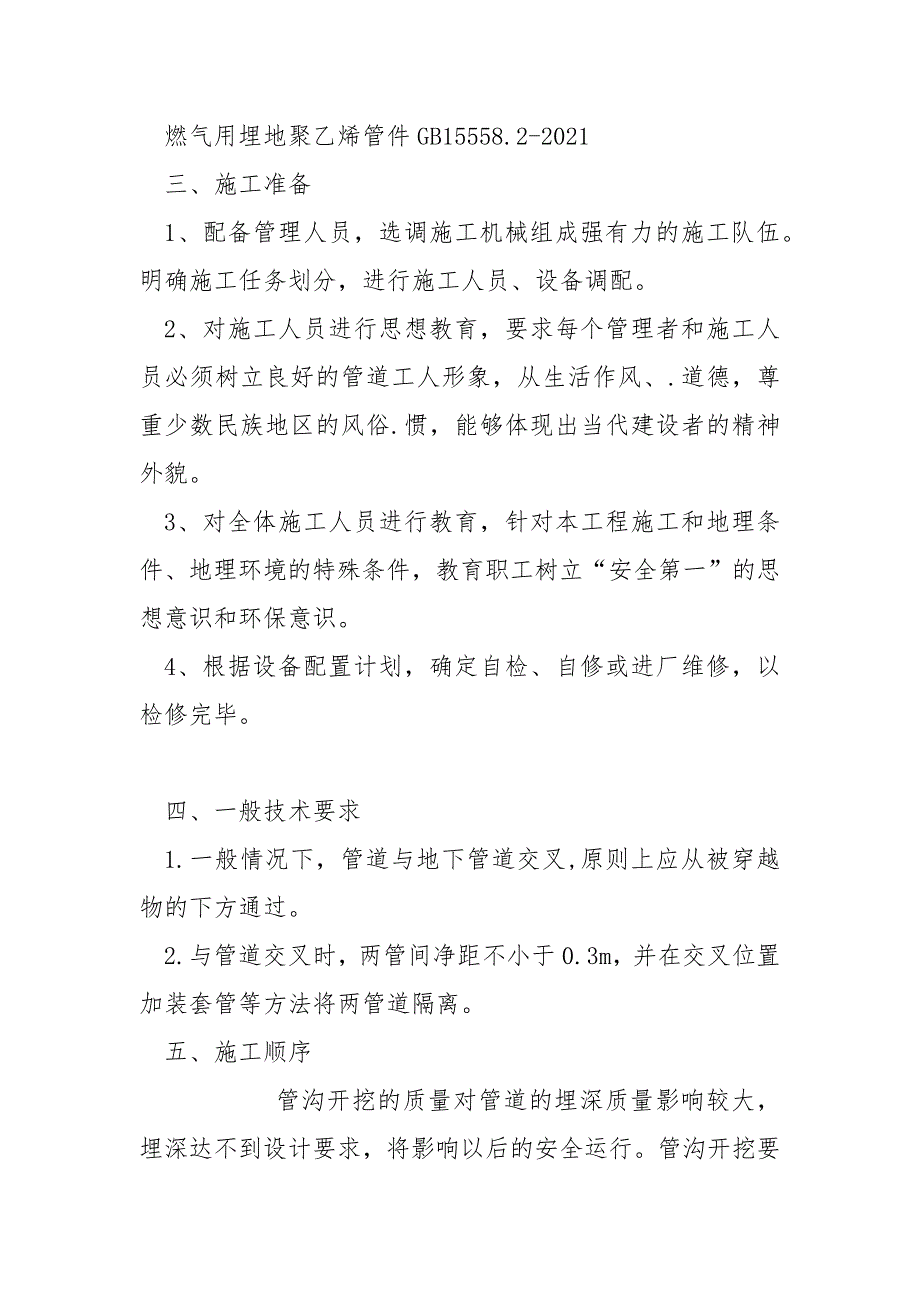

2、工业管道焊接工程施工及验收规范GB50236-1998 3.埋地钢质管道聚乙烯防腐层GB-23257-2021 4、城镇燃气设计规范GB50028-2021 5、城镇燃气输配工程施工及验收规范CJJ33-2021 6、压力管道安全管理与监察规定（原劳动部1996） 7、聚乙烯燃气管道工程技术规程CJJ63-95 8、PE管执行:燃气用埋地聚乙烯管材GB15558.1-2021 燃气用埋地聚乙烯管件GB15558.2-2021 三、施工准备 1、配备管理人员，选调施工机械组成强有力的施工队伍。明确施工任务划分，进行施工人员、设备调配。 2、对施工人员进行思想教育，要求每个管理者和施工人员必须树
3、立良好的管道工人形象，从生活作风、.道德，尊重少数民族地区的风俗.惯，能够体现出当代建设者的精神外貌。 3、对全体施工人员进行教育，针对本工程施工和地理条件、地理环境的特殊条件，教育职工树立“安全第一”的思想意识和环保意识。 4、根据设备配置计划，确定自检、自修或进厂维修，以检修完毕。 四、一般技术要求 1.一般情况下，管道与地下管道交叉,原则上应从被穿越物的下方通过。 2.与管道交叉时，两管间净距不小于0.3m，并在交叉位置加装套管等方法将两管道隔离。 五、施工顺序 管沟开挖的质量对管道的埋深质量影响较大，埋深达不到设计要求，将影响以后的安全运行。管沟开挖要依图进行，如遇见和图纸不符情况应及

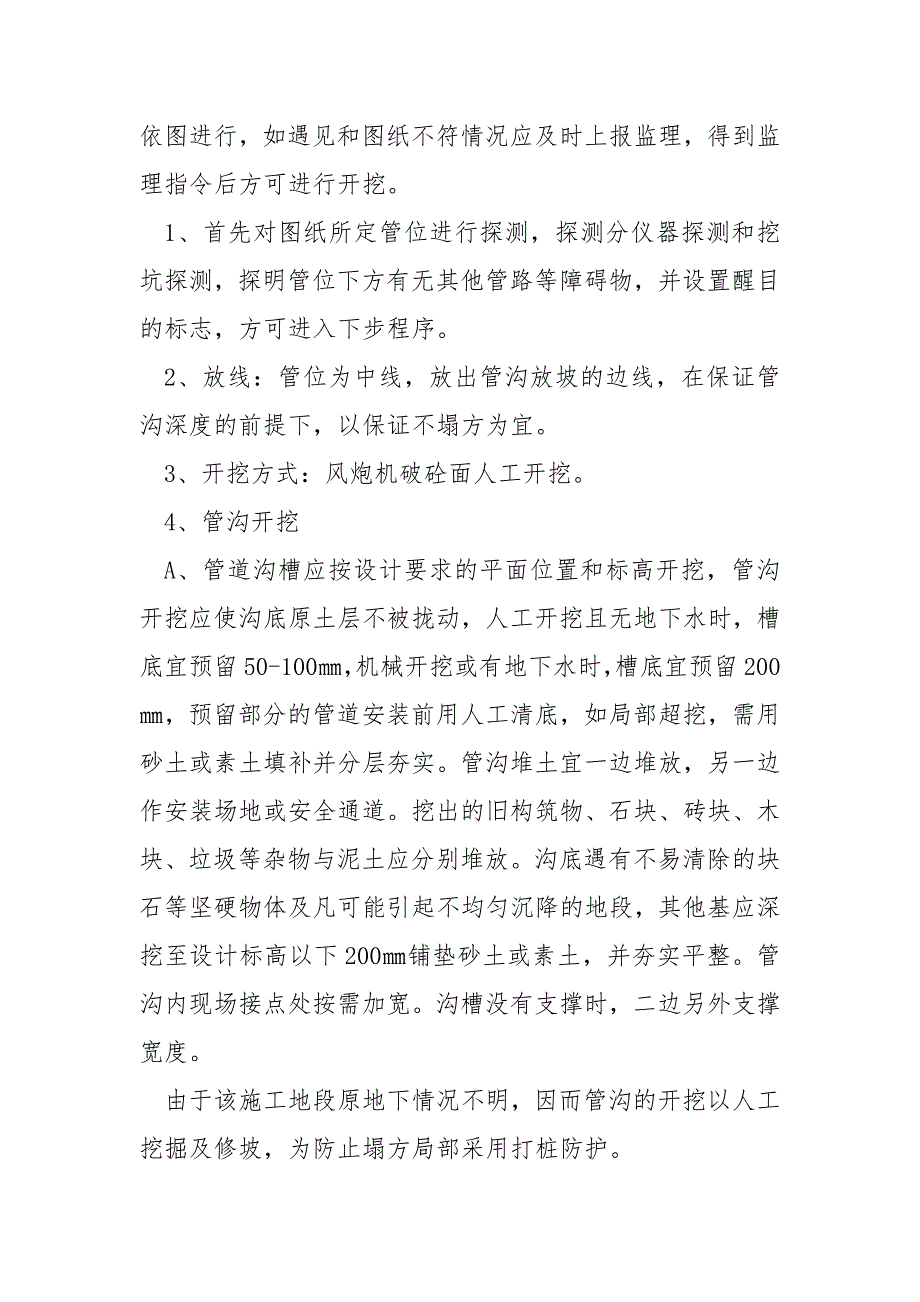

4、时上报监理，得到监理指令后方可进行开挖。 1、首先对图纸所定管位进行探测，探测分仪器探测和挖坑探测，探明管位下方有无其他管路等障碍物，并设置醒目的标志，方可进入下步程序。 2、放线：管位为中线，放出管沟放坡的边线，在保证管沟深度的前提下，以保证不塌方为宜。 3、开挖方式：风炮机破砼面人工开挖。 4、管沟开挖 A、管道沟槽应按设计要求的平面位置和标高开挖，管沟开挖应使沟底原土层不被拢动，人工开挖且无地下水时，槽底宜预留50-100，机械开挖或有地下水时，槽底宜预留200，预留部分的管道安装前用人工清底，如局部超挖，需用砂土或素土填补并分层夯实。管沟堆土宜一边堆放，另一边作安装场地或安全通道。挖出
5、的旧构筑物、石块、砖块、木块、垃圾等杂物与泥土应分别堆放。沟底遇有不易清除的块石等坚硬物体及凡可能引起不均匀沉降的地段，其他基应深挖至设计标高以下200铺垫砂土或素土，并夯实平整。管沟内现场接点处按需加宽。沟槽没有支撑时，二边另外支撑宽度。 由于该施工地段原地下情况不明，因而管沟的开挖以人工挖掘及修坡，为防止塌方局部采用打桩防护。 B、开挖中严格控制沟槽直顺度，沟底标高，严禁超挖，并对相邻管线做好保护措施，清除沟底硬、杂物；管道安装前人工清底至设计标高，如下雨，必须每隔25米设一集水坑，配备足够水泵，严禁发生积水泡槽现象；间距6-10米进行检查验收，合格后方可进入下一道工序施工。 5、警示带、
6、示踪线设 A、警示带、示踪线、施工步骤 管线上方绑扎示踪线管线上方回填沙10cm回填土管顶上方50cm敷设聚乙烯警示带探测并读取信息验证整理信息归档 B、管线敷设到沟底调整完成后， 在覆土之前，在管体的正上方表面绑扎示踪线，示踪线的连接和拐弯变向的折叠要符合规范，以确保示踪线的导电性。 C、示踪线敷设完成后使用管道电缆探测器对示踪线进行可探性测试，以确保警示带连 接妥当，对示踪线进行导电性检查，并同步进行记录。 D、根据设计要求敷设聚乙烯警示带。 E、警示带的敷设应在管线上方，左右偏移10cm。 F、警示带的敷设平整，不得扭曲、缠绕，字面朝上。 G、探测并读取信息验证，整理信息归档 6、土方回填 A、回填土应按城镇燃气输配工程施工及验收规范CJJ33-2021要求执行。 B、回填前如沟槽内有积水，必须抽尽，严禁带水回填。 C、管顶以上0.5米内应无石块、砖块、垃圾等。管顶0.5米以上土质中应无直径10公分的石块、砖块，如土质不符合要求，应进行回沙或换土处理。
