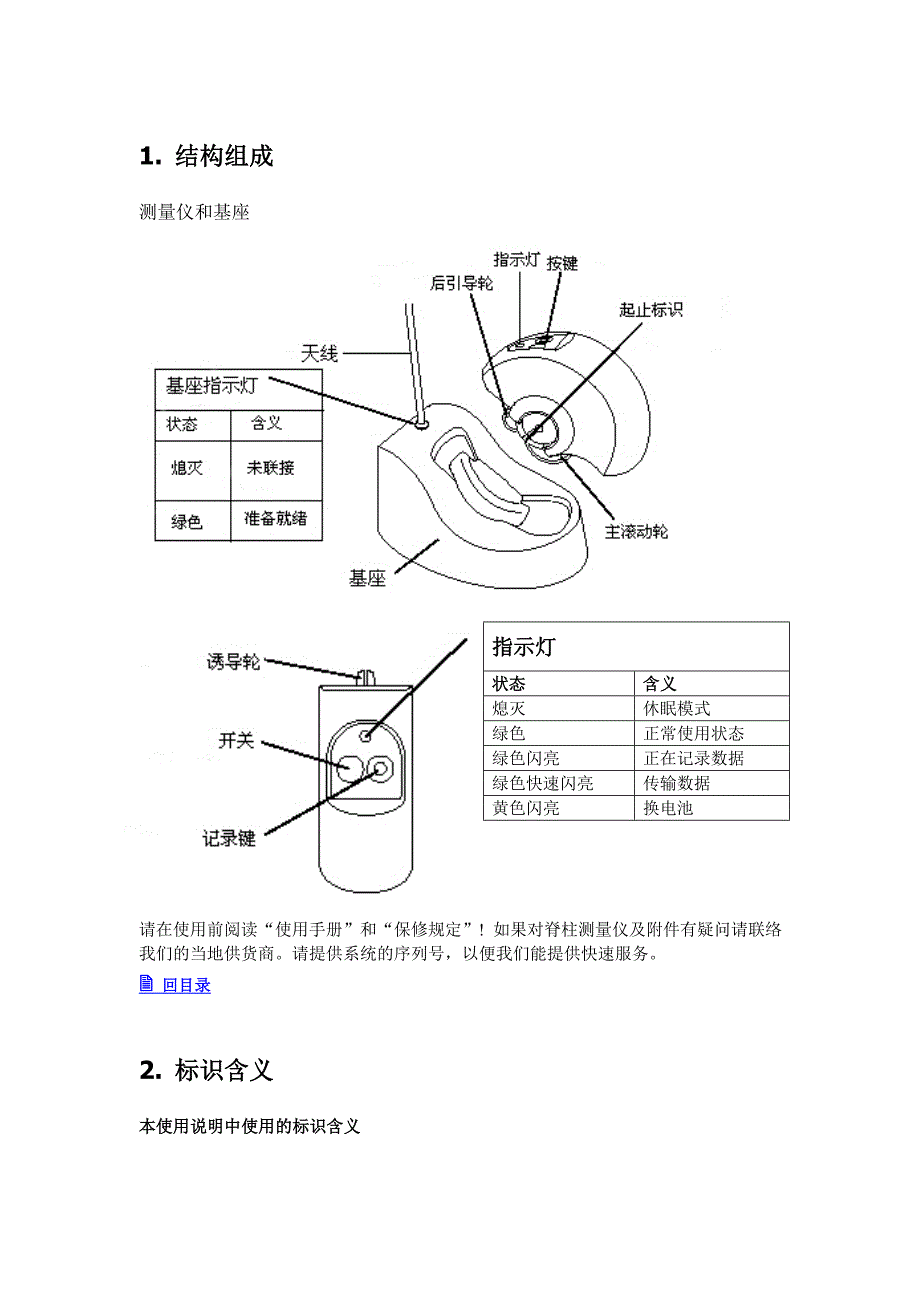

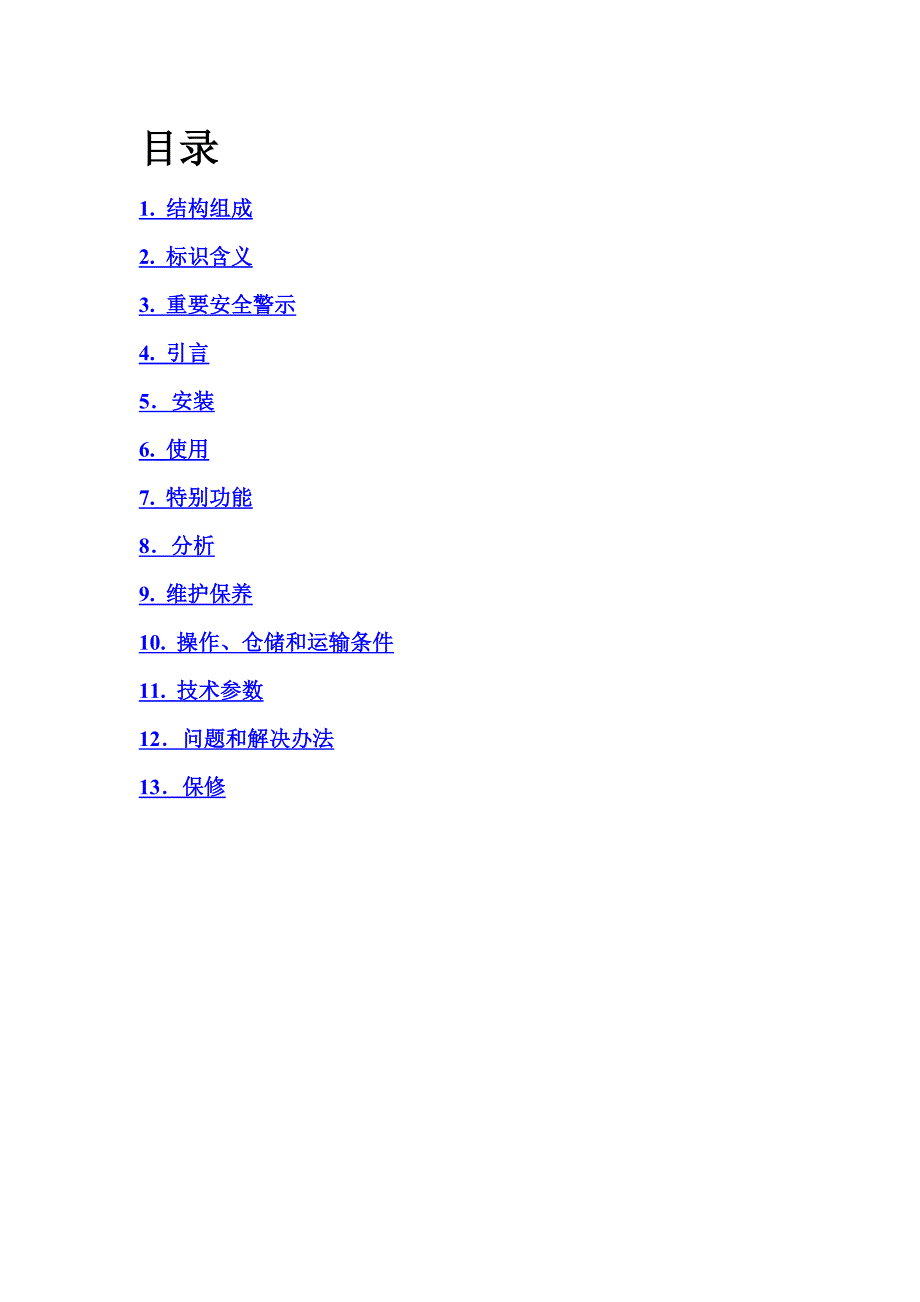

1、瑞士脊柱测量仪使 用 手 册目录1. 结构组成 2. 标识含义3. 重要安全警示4. 引言5安装6. 使用7. 特别功能8分析9. 维护保养10. 操作、仓储和运输条件11. 技术参数12问题和解决办法13保修1. 结构组成测量仪和基座指示灯状态含义熄灭休眠模式绿色正常使用状态绿色闪亮正在记录数据绿色快速闪亮传输数据黄色闪亮换电池请在使用前阅读“使用手册”和“保修规定”! 如果对脊柱测量仪及附件有疑问请联络我们的当地供货商。请提供系统的序列号，以便我们能提供快速服务。2 回目录2. 标识含义本使用说明中使用的标识含义注意危险!警告标识，指出风险和危险。忽视此类标识将导致生命受威胁。小心!指示需

2、要特别注意的情况和状态，以便及早避免风险。说明信息和建议，以便更好地使用测量仪和基座上标识的含义II类电气设备注意！请参阅使用说明防止触电触电保护类型BF 交流电直流电电池 数据传输2 回目录3. 重要安全警示 脊柱测量仪本身不能作出诊断，只提供相应建议。 脊柱测量仪提供脊柱和髋部的几何数据 Idiag公司对借助本脊柱测量仪作出的诊断不负任何责任，医疗人员应对此负责。 决不可仅仅依靠本脊柱测量仪进行医学治疗。 不可在受伤或敏感皮肤表面使用。 请将此使用手册与测量仪一起保存。 请在阅读并完全理解本使用手册后方可使用脊柱测量仪。 本脊柱测量仪不可靠近可燃混合气(例如麻醉气)使用。 触电危险：仅可由

3、专业人员安装和使用2 回目录4. 引言SpinalMouse脊柱测量仪是一种测量背部矢状面及运动能力的先进电子测量系统。与传统手段相比，它具有精确、客观、可形象显示测量数据等优点。测量简单、快捷、精确。最重要的优势在于：无创，无放射性，大大改善了病患和治疗者的治疗条件，并具有极高的费效比。SpinalMouse脊柱测量仪手控在病人背部皮肤上沿脊柱滑动(脊柱旁)，测量头自动追踪背部表面形状。通过科学检查和可靠计算可得到以下医学参数： 相对垂直倾角 每个椎骨节的脊柱后凸及前凸情况 脊椎节角度度 骨盆位置 背部长度SpinalMouse脊柱测量仪的测量结果具有很高的使用性和可靠性。在诊所和训练中的姿

4、势和运动性改善、治疗（过程中和最终疗效检查）的质量保证，以及康复体检等领域具有多种应用可能。通过SpinalMouse可收集标准脊椎数据，并以此确定身体和疾病的标准值，因此本设备在科学研究中非常有价值。 人机工程学设计和友好的使用界面保证了本测量仪正确沿脊柱运动并取得可信数据。数据可通过接口传输至电脑，并通过随机附送的软件进行分析。软件简单易用，分析简便，可对数据进行直观显示和进一步加工。2 回目录5安装测量仪的准备电池安装下列情况使必须更换电池： 首次使用前 电量不足或指示灯黄色闪亮 打开电池盖装入电池时请注意正负极 安装错误可能导致测量仪或电池损坏 如果数天周不用，请取出电池 电池包含腐蚀

5、性液体。若电池泄漏，不要让皮肤、眼睛、嘴巴接触。万一接触到，请用清水冲洗至少15分钟并就医。不要吸入泄漏气体。用干布清除液体。IDIAG对电池泄漏或电池缺陷造成对用户和设备的损害不负责任 不要对不可充电电池充电 保护环境！正确处理废电池！ 根据使用频率，电池寿命大约为3个月 请只使用1.5伏高效电池，请参见“技术参数”电脑和基座的联接 基座应置于方便拿取的位置。请注意，基站和检查的位置之间距离不得超过3米，否则无法保证信息联系可靠。 请使用随机提供的电缆将基站和电脑通过串行接口联接。 请将天线完全拉出，这将提高信号覆盖范围。 请接上外接电源安装软件将软件光盘放入光盘驱动器，安装程序将在20秒内

6、自动运行。如果自动安装没有启动，请按下列步骤操作：1. “开始”菜单，选择“运行” 2. 选择“浏览”，选择“我的电脑”，双击光驱盘符 3. 选择光盘文件“”并选择“打开”4. 在“运行”界面上选择“确定”5. 开始安装，请选择语言6. 请根据指示步骤操作。我们建议接受默认设置。按“回车”键继续7. 如提示“安装结束”，可退出安装程序8. 屏幕上显示SpinalMouse图标，双击此图标或者在“开始”菜单中的“程序”栏选择本程序即可开始使用。删除软件删除软件时请通过“控制面板”中的“添加和删除程序”操作。 在电脑开机前就应将基座联接到电脑的串行口(COM1 或 COM2)。如果电脑开机后才联接

7、可能导致电脑无法搜索到新的硬件或运行错误。 周围其它设备可能干扰脊柱测量仪的无线信号。可能的干扰源有：手机、医疗设备、发射源、电脑等。如果您在使用中发现数据传输受扰，请选择尽可能远离其它干扰源的位置。2 回目录6使用基础 以下画面是软件在控制模式下的显示界面。这时您可以开始测量和分析，输入及更改病人数据。测量 运行软件SpinalMouse脊柱测量仪使用前，首先启动SpinalMouse软件。软件启动过程中，将短时间出现下面的画面，然后显示“病人数据输入”对话窗口。病人数据输入如果是新的病人，请输入病人数据(姓名，生日等)。您也可测量完后再完善此信息，只须在控制模式下，双击病人数据框，修改后

8、按“继续”。 请注意病人的数据受个人隐私法律保护。必须保证储存的数据不被滥用或被第三者获得。IDIAG公司对SpinalMouse脊柱测量仪测量数据的滥用不负法律责任。 测量模式选择现在您处于控制模式中，可对测量进行设置。SpinalMouse有3种不同的测量模式： 站、坐、和Matthiass模式（身体直立，双手平伸）。请用鼠标选择相应的测量模式，点击测量模式图标激活该模式。“站”模式：请让病人站好。该模式允许进行“背部垂直”、“背部弯曲”和“背部后伸”3个姿势的测量。“坐”模式: 该模式最适合直立时长时间保持姿势有困难的病人。本测量模式下也可进行“背部垂直”、“背部弯腰”和“背部后伸”3个

9、姿势的测量。一般说来，在坐势时骨盆很少随脊柱一起移动，但是伸 展时能更好地扩展胸椎。请选择没有扶手靠背的凳子，比病人臀部稍小，以便方便地测量病人背部，并使测量仪可接触到骶骨。凳子的高度应保证病人的双脚及地并让膝盖接近直角。“Matthiass”模式： Matthiass测试是一种站立时检查姿态问题的测试。首先在在直立姿态下，测量脊柱数据。重要的是，在测量后双手立即平伸。保持该姿势30秒后，进行第二次测量。双手平伸使重心向前移。姿 势有问题的人会将整个身体后倾，骨盆前移，脊柱前凸加剧。对儿童检查使用本方法特别有效。成年人哪怕没有问题，也会本能地采取上述姿势。至此需要用鼠标选择的项目已完成，可以开

10、始测量。 请将测量仪从基座上拿起，并根据“测量姿势选择”的建议进行工作。测量姿势选择 在“站”和“坐”模式下需要选择测量姿势您可以按测量仪上的“记录键”，循环选择“背部垂直”、“背部弯腰”和“背部后伸”3个测量姿势。选择的测量姿势在屏幕上以暗图标显示。直立垂直 直立弯腰 直立后伸 坐垂直 坐弯腰 坐后伸 Matthiass模式下姿势选择病人将在脊柱垂直姿态下进行两次测量，其中第二次测量时将双手平伸。测量到姿势变化即可得出结论。 Matthiass直立 Matthiass双手平伸Matthiass测试时进行如下测量;1. 首先让病人在直立姿势下测量(参看“直立垂直”姿势)，然后让病人双手保持30

11、秒向前平伸。2. 选择“双手平伸”图标，30秒后进行第二次测量。背部肌肉虚弱的病人的两次测量值有明显偏差，肩部向后移，骨盆前倾，脊柱前凸加剧。开始测量开始测量前请注意： 给病人指导 检查将脊柱测量仪放置于第七节颈椎棘突处。请注意，测量由2个滚轮共同协调完成。通过触摸仔细确认测量起点（第七节颈椎）在皮肤表面的棘突是保证测量精确的前提。请按右边的开关键启动测量。测量仪上的指示灯发出绿色闪烁，电脑屏幕上用颜色标示显示当前姿势模式图标。请将脊柱测量仪沿着脊柱旁（沿棘突边）测量直至臀裂起点处。随着测量仪的移动，屏幕上将显示脊柱曲线。 测量设置: 请从起点第7节颈椎开始持续测量至终点臀裂。手持测量仪时，要

12、保证食指能按到操作键，大滚轮在前。 请压测量仪（能使滚轮移动即可）在背部滚动，前后两个滚轮不得离 开皮肤，否则测量无效。 请注意保证控制均速 (从起点第七节颈椎至终点臀裂 需时约2-3秒).结束测量抵达臀裂的边缘后，再次按开关键结束测量。此时可以让测量仪离开病人皮肤。 请核查测量的可靠性： 测量的结果和您的判断吻合吗？ 曲线是否反映了真实情况？如果有怀疑，需要取消测量结果。指导病人测量必须直接接触皮肤，以便取得可靠的结果。1. 请让病人脱鞋，因为鞋子可能会影响到病人姿势并误导测量结果。2. 请让病人脱去上身衣服，确定病人从胸至臀裂 (S3) 的椎骨都未被阻挡，如果隔内衣测量将不会取得正确数据。

13、为保证卫生，请将背部沿脊柱皮肤用酒精清洁消毒。3为提高测量精度，有必要事先标识测量起点。请找到第七节颈椎的棘突，用对皮肤无刺激的记号笔标识。臀裂 (S3)的上部边缘是测量的终点。通过确定测量起点可极大提高测量精度和可信性。直立垂直: 病人应采取惯常的姿势，即以习惯的姿势直立，双脚距离与肩等宽。请提醒病人：“请采取习惯的姿势，不要太放松，也不要太僵硬！” 只有在病人姿势和您要求的差别较大的情况下才校正病人姿势。直立弯曲: 要求病人尽可能向前弯腰（直到双手触地）。头和手臂应放松。病人应尽力充分发挥胸椎、腰椎和骨盆的运动性。注意：在直立弯曲状态下，病人必须保持双膝垂直向前弯腰；如果膝盖弯曲了，无法确

14、定最终位置，姿势也确定。尤其是骨盆骶骨椎骨数据将出错。直立-后伸: 请要求病人尽可能向后后伸，双手可支撑臀部以维持姿态。头部不可以向后过分伸，否则就无法接触到第7节颈椎（测量的起点）。在此姿态下，膝盖应保持后伸。注意：直立后伸姿态对病人是非常累的，“坐后伸”姿态相对要轻松 些。重要说明 从第7节颈椎开始测量，将测量仪沿背部一直滑动到臀裂 (S3)的上部边 缘。测量的方向对记录数据非常重要。如果您以相反的方向测量，测量仪将无法测出有效数据！ 用力均匀：测量时请注意，手通过测量仪在皮肤上的压力必须均匀。压力要尽可能轻柔，保证滚轮能移动即可。 前后2个滚轮必须一直保持和皮肤的接触。 将测量仪沿着脊柱

15、棘突大约1轮宽距离滚动测量，这样得出的数据最为准确。 请输入标准的姿态信息休眠模式:如果不使用，测量仪将在数秒内进入休眠模式(测量仪上的指示灯熄灭).此时屏幕上将显示如下对话： “退出休眠模式请按2下记录键”。当记录仪通过按2下记录键被重新激活后，可继续测量，测量仪上的指示灯显示绿色。 测量设置: 请从起点第七节颈椎开始持续测量至终点臀裂。手持测量仪 时，要保证食指能按到操作键，大滚轮在前。 请压测量仪（能使滚轮移动即可）在背部滚动，前后两个滚轮不得离 开皮肤，否则测量无效。 请注意保证控制均速 (从起点第七节颈椎至终点臀裂 需时约2-3 秒).病人信息修改如果未将病人信息完整输入或错误输入，

16、可通过下列步骤修改：1. 在SpinalMouse操作界面上选择左边图标框， 2. 鼠标双击病人信息框，打开数据输入对话框，可开始修改取消测量如果您确信需要取消某次测量结果，请根据下列步骤操作：1. 在SpinalMouse操作界面上选择左边图标框，点击“补充”对话框，系统进入控制模式。2. 鼠标双击需取消的测量，出现一个对话框，请确认要取消此次测量。设置标志点通过设置标志点，您可以在测量曲线图上标出您感兴趣的或者对诊断有意义的点，以便您在分析诊断时可以回顾对照。测量经过您需要的地点时，请按一下记录键标示，一共可以设置18个标志点。为多次测量中的标志点可以相互比较，建议您书面记录下这些点，以便

17、您可以重新识别这些标志点。在分析时，您设置的标志点在图中以不同颜色的叉表示。这些点在皮肤上可用彩色铅笔标注。，2 回目录7. 特别功能数据丢失 如果无线数据传输不良，可能造成测量仪的测量数据无法正确传输至电脑。此时电脑屏幕将显示“传输数据错误”对话框。这些测量数据并没有真正丢失，而是储存在了测量仪中。为恢复数据，请按屏幕上下列说明操作：首先将测量仪放置于基座边，按下记录键不动，然后按开关键。测量数据将重新被输入电脑，此过程将通过指示灯闪烁表示，大约需要3秒钟。打印测量数据用鼠标选择打印机界面的左菜单，自动出现已安装打印机的对话窗口（请注意，打印输出为A4纸大小）数据的输入输出以及管理 为保证多

18、次测量的数据间能相互比对，可使用如下特别功能。输出病人数据可采用如下步骤：1. 打开相关的病人数据文件2. 请检查是否在分析模式中3. 单击输出，并选择输出对象 输出至Excel电子表格将测量数据输出至一个现有的Excel模板，通过图表与同年龄性别的志愿者标准数据比对。 Excel 表格中的数据比对此功能将2次测量结果输出到一个现有的Excel-模板中并以图表形式与同年龄同性别的志愿者标准参照值比对。 请注意2个需比对的测试数据顺序 请打开需要比对的测量数据 请单击“输出”“Excel数据比对” 然后同一步骤选择第二个需比对的数据 数据输出形式 直栏测试数据输出到Excel表格中也是以栏的形式

19、分行测试数据输出到Excel表格中也是分行的。 打开病人数据您可以随时打开并修改病人数据，您可作如下操作：1. 请在Windows-文件管理器中找到相应的病人数据文件，双击文件启动Spinalmouse软件，出现测试数据。2. 如果已启动了Spinalmouse软件，可在对话框“病人”中选择“选择病人”键，出现对话框，可从中选择病人数据文件。在同一个诊室中同时使用2台测量仪可以在同一个诊室中同时使用2台测量仪，但由于测量仪发送标准频率是相同的，可能会产生干扰，因此必须对无线频率进行调整：1. 测量仪底部有一个频率选择开关。2. 用圆珠笔将开关移位3 基座电缆接口处还有一个频率选择开关，将此开

20、关也相应移位。 频率选择开关 4. 请检测测量仪和基座之间的联系。如果没有建立联系，则说明2个频率开关的位置不对应。 确认2个频率开关处于同一位置 确认2台测量仪不相互干扰 第一台测量仪及基座的频率开关应处于“1”的位置，第二台的则应处于“2” 的位置。2 回目录8分析测量后请将测量仪放回基座，在电脑屏幕上用鼠标选择“分析”栏，随后将出现如下数据：1. 病人数据2. 测试数据的曲线显示3. 倾角线 4. 脊椎节角度(表格)5. 脊柱曲线及运动性 (表格)8.1. 病人数据 根据经验，年龄、性别、身高和体重是影响背部形状和运动性的参数。身体质量指数(BMI) 可对病人的肥胖程度作出估计。双击病人

21、数据框可随时对数据进行修改和补充。如果需要更多地方作标注，单击“添加”并输入您的标注内容。该内容将以WORD文档形式”储存在SpinalMouse文件夹。8.2. 测试数据的曲线图 曲线图显示了背部表面的纵向轮廓。轮廓中以小圆圈表示的是由程序自动测定的、每个脊椎骨在背部表面的投影（并非棘突）。较粗的圆圈表示腰椎骨，较细的圆圈表示胸椎骨。轮廓中脊柱与体表距离明显的变化（腰椎活动度，Ott）也会被软件计算在内。这样曲线图完全符合脊柱医学图的要求。为诊断方便，在曲线图中腰椎由较粗的圆圈表示，第七节胸椎（TH7）由彩色标识。8.3. 倾角线 倾角线表示颈椎第七节（测量起点）和腰椎第五节S1（最后一块可

22、运动椎骨）之间的直线。它表示病人姿态，即整个前后运动程度，精确表示手指与地面距离。该参照线是实践中非常重要的参照数，它与脊椎节运动数值并不全部吻合，因为脊椎节运动数值有部分是经过自身平衡的结果。8.4. 脊椎节角度和脊椎运动性 在表(4)中汇总了测试的各种姿势下的脊椎节角度和脊椎节运动性：2个脊椎节的倾斜或运动使弓形角变化。正角表示脊柱后凸或后伸；负角表示脊柱前凸或弯腰垂直弯腰（A-F）弯腰运动性垂直后伸（A-E）后伸运动性弯腰-后伸（FE）总体运动性竖栏：“垂直、弯腰、后伸”表示姿态。竖栏：垂直弯腰（A-F）， 垂直后伸（A-E）和弯腰-后伸（FE）表示脊柱运动性 (区别).8.5. 胸椎和

23、腰椎的轮廓和运动性 在第二个表中包括了脊柱轮廓及胸椎和腰椎空间运动性（髋骨伴随运动）的重要医学测量数据。它们与测量的脊椎节角度数量相关。正角表示脊柱后凸或后伸；负角表示脊柱前凸或弯腰第12节胸椎第1节腰椎被归为腰椎部分，因为其功能属于腰椎范围。髋骨角相对于垂直的变化在伸直膝盖情况下反映了髋关节运动，因为Sakro-Iliakal-关节的运动力量是很小的。图表对比SpinalMouse 测量仪不可被视为确诊手段，例如测量值与标准值的偏差不可简单地视为病理反应。只有专业医生才可以对测量数据进行分析评估。科学研究已得出不同年龄组的标准数据。在测量后您可以和这些标准数据对比，为此您只需双击“分析”。回

24、到测量模式在测量仪软件界面选择如下命令可回到测量模式：1. 新的病人: 开始为新的病人测量2. 重复: 为同一个病人开始新一轮测量。原有的病人个人数据（不包括测量数据）将复制到新的文件中。如果病人数据已经输入过，请选择此功能。3. 补充: 继续现有的测量进程2 回目录9. 维护保养用户检测请在每次测量开始前检测本系统，万一系统不能顺利工作，请将设备送至销售商处维修。 请勿擅自打开设备。维修只可由制造商IDIAG授权的专业人员进行。影响设备安全的故障或损坏部件只可由原厂零件替换。检查时间检查范围方式每次测量前 确认滚轮及测量仪滑动顺畅无阻碍 确认不会有受伤危险 确认测量仪已被清洁消毒检查每天 检

25、查全系统是否有故障部件，检查指示灯和安全检查每周 检查所有电缆及连接线是否受损检查 每次使用SpinalMouse 前都要进行检查 未经检查不可使用 决不可使用受损的，或不能顺利工作的SpinalMouse测量仪 决不可使用任何可能造成伤害的设备 决不可使用电池液泄漏的SpinalMouse测量仪 决不可打开测量仪或基座（电池盒除外）测量仪及基座的清洁请在选择清洁剂前注意：只可用水和肥皂清洁表面。包含酒精等添加剂的清洁剂将使表面材料无光泽或龟裂。决不可使用腐蚀性或磨蚀性的清洁剂和磨蚀性抛光剂。清洁时请注意： 清洁前关机 确认不会有液体进入设备(腐蚀及短路危险). 使用不掉毛的，用水和肥皂润湿的

26、毛巾清洁 只在必需时清洁 每50次测量，或至少每个月需清洁引导轮：1. 将后部小滚轮小心地拉出固定装置2. 清洁滚轮、轮轴和固定装置 3. 小心地将滚轮压回固定装置，直到其发出“咔”的声音4. 确认滚轮运动顺畅每50次测量，或至少每个月需清洁基座测量仪和基座的消毒消毒必须符合一般的法律规定，并注意爆炸防护规定。要对病人背部进行消毒，并在每次测量前后对测量仪的滚轮进行消毒。 决不可使用腐蚀性或磨蚀性消毒剂 决不可使用高酒精含量的消毒剂 不可使用甲苯基溶剂 决不可将测量仪或基座在灭菌器中消毒 不可将设备置于含酒精的消毒剂下超过5分钟 不可将测量仪或基座浸泡在消毒剂中 使用不掉毛的，用消毒剂润湿的毛

27、巾消毒 请选择适用于人造材料的消毒剂万一使用了挥发爆炸混合气的消毒剂，在系统开机前必须散发干净。 消毒前关机 只可对测量仪和基座（包括电缆）表面擦拭消毒每次使用前后均对测量仪表面进行消毒2 回目录10. 操作、仓储和运输条件建议 脊柱测量仪对电流变化敏感，电压波动或闪电可能会对损害设备 小心操作，不可坠地 不可在极端高温或阳光直射下工作 避免接触水和潮湿 设备上不得放置重物 如果数天周不使用，请将电池取出.操作条件 温度: +10 C +40 C 相对湿度: 30% 75% 气压: 700百帕 1060百帕 典型使用环境: 医院、诊所、室内、办公室等 发射机（测量仪）和接收器（基座）必须位于同

28、一房间，距离约3米 测量后请将测量仪放回到基座上 其余信息参见上面的建议测量仪不可靠近空气、氧气及一氧化氮（例如麻醉气）的可燃混合气使用运输条件 温度: -40 C +70 C 相对湿度: 10% 100% 气压: 500百帕1060百帕 运输时只可用原厂包装 取出电池 其余信息参见上面的建议仓储条件 温度: -40 C +70 C 相对湿度: 10% 100% 气压: 500百帕 1060百帕 在干燥、无尘的环境下储存 储存时只可放置于原厂包装内 其余信息参见上面的建议2 回目录11. 技术参数发射机（测量仪）和接收器（基座）必须位于同一房间，距离约3米尺寸测量仪(长 x高 x 宽) 大约

29、140 x 110 x 50 毫米基座 (宽 x 高 x 深) 大约 210 x 150 x 110 毫米电源线/ 电脑连接线3米重量测量仪 240 克 (包括电池)基座600 克 (包括天线)电气参数测量仪：电池电压: 2 节电池，R6P, AA, 1.5V寿命: 大约1个月Idiag公司建议：Duracell-Procell型PC1500 LRR电池，AA 1.5V基站：工作电压: 9伏 (交流电)电流： 200 毫安外接电源: 要求电压: 115/230伏 交流电 50/60赫兹输出: 9伏 交流 200毫安 安全认证： CAN / CSA C22.2 No.60 IEC 60601-1

30、UL 2601-1无线电参数作用范围: 3 米可能的干扰源: 电脑、手机、高频治疗设备，请参见相关章节频率选择1： 27.040 MHz频率选择2：27.230 MHz电脑系统要求操作系统：Windows 95, Windows 98, Windows NT硬盘至少有10MB剩余空间, 8 MB RAM带16555-兼容部件的串行接口 测量精度角度测量+/ 1长度测量+/ 5毫米/米 测量长度 (+/-0.5%)分级基座: 电气保护 II类设备防电击保护: 无级别测量仪: 防电击保护BF类防水保护级别：IPXO 无级别消毒灭菌方式： 不可用灭菌器 测量仪不可靠近空气、氧气及一氧化氮（例如麻醉气

31、的可燃混合气使用工作方式： 持续干扰和解决办法本系统经过检测符合EMV- 和 IEC 601-1-2:1994 标准本设备将产生、使用和发射无线信号。在不正确安装使用的情况下，这些信号将对周边环境产生干扰。但不排除在正确安装使用时不会产生干扰。干扰可能在设备开关机时产生。干扰可通过增加设备间距或由专业技术人员解决。2 回目录12. 问题和解决办法系统显示可能原因解决办法推出节电模式按2次记录键测量仪至少有30秒未被使用，处于节电模式按2次记录键测量速度过快，重新测量超过了允许的滚动速度降低滚动速度，重新测量无线传输错误！发送数据出错检查屏幕显示曲线是否正确。如有怀疑，取消本次测量，重新测量。

32、发送时数据丢失！无线传输时数据丢失同时按测量仪上的两个键，将最近一次测量数据重新从测量仪向基座传送数据传输重复！测量仪将最后一次测量数据重复传输等待3秒，然后继续测量。如果一再遇到此问题，请缩短测量仪和基座之间的距离测量仪与程序不同步！测量仪与电脑程序不能正确合作等待20秒，然后继续测量。如果一再遇到此问题，请缩短测量仪和基座之间的距离启动程序后基座上的指示灯不亮，屏幕出现警告：与基座没有建立联系程序没有识别基座1 关闭程序2 检查以下几点 基座是否通过串行接口（COM1或COM2）与电脑正确连接？基座上的连接线是否插好？基座上是否安装了天线是否有其它程序占用了电脑串行接口3重新启动电脑测量仪

33、没有反应（指示灯不亮或者在红色和绿色间闪烁）测量仪供电不足1检查电池正负极是否装反2换电池2 回目录13. 保修尊敬的用户：感谢您购买了SpinalMouse脊柱电子测量仪以及对Idiag公司的信任。SpinalMouse是在瑞士设计的，并结合了最新科学发现和生产技术。高质量的部件和原料保证了SpinalMouse的可靠性和长使用寿命。如果制造问题需要保修，请立刻与我们联系。 保修条款对本产品的原料和制造问题，Idiag公司承诺自购买之日起一年内的保修。只有将有问题的SpinalMouse与原包装以及购买发票一起寄回，保修才有效。 保修不包括以下内容：1 电池 2 对正常磨损需要更换零件的常规

34、检查、维护和更换3 与保修有关和无关的运输风险和费用4 以下原因引起的仪器损害： 滥用或不正确使用，特别是将SpinalMouse用于手册规定以外的其它用途 没有按照说明书的指示操作和维护 对硬件的可能故障进行未经许可的操作。只可由制造商指定的维修站修理 事故，暴力或其它Idiag不能负责的因素，如水灾、火灾、偷盗、变化、和酸性物质侵蚀（电池泄漏）造成的损害5 保修条款只适用于Idiag公司提供销售的仪器6 本条例与购买者所在国家的有关法律不矛盾。如果相关国家的有关法律没有做出相反的规定，购买者的权益将参照此条例，Idiag公司没有责任和义务对直接或间接的伤害和损失负责。 软件许可证 取得本许

35、可证获准使用软件和附带的文件时，您需同意以下条款：1. 许可证: 此协议准许您使用下列内容：a. 在电脑上安装使用SpinalMouse测量的操作和分析软件b. 只要遵守IDIAG公司的规定和其它所有的财产规定，可复制一份备份软件2. 限制：脊柱测量仪软件是为配合SpinalMouse脊柱测量仪使用而发展的，对测量仪的测试数据进行总结和加工。不可将软件交与第三者，也不可通过网络传输软件。不允许同时从一个网络中的不同位置应用软件。软件包括商业秘密。为了保护商业机密，不得对软件进行自动解码，不得译码或是使用其它其他技术将软件的出处变成一种让人读得懂的形式。不得对软件或其组成部分进行更改、调整、翻译

36、租赁、出售、转让、贴到网上或以该软件为基础设计新的软件。3 软件所有权：作为许可证拥有者，您是是所购买的软件光盘的财产所有者。但无论原版软件以及备份以何种形式存在，Idiag都是原版软件以及复印件的所有权利的拥有者。许可证不授权用户再次出售软件及复制件。4 保密：您在使用软件时注意保密，不经Idiag书面许可，不可将软件交给第三者。 此外，您有义务采取合适的保密措施，杜绝他人接触您的软件。5 使用期限：如果未提前终止，该许可证有效期至2049年1月。您可以随时解除本许可证，如果这样，您必须将软件和所属文件以及所有的复印件和任何形式的更改全部销毁。如果您有违约行为，Idiag有权利终止合同。任

37、何一方终止合同后，您必须将软件和所属文件以及所有的复印件和任何形式的更改全部销毁。6 有限保修：Idiag只承诺所提供光盘和软件在正常使用的情况下，不出现材料和产品问题，软件发货后30天内负责更换。Idiag不担保软件或文件使用的性能或结果。以上说明只针对 本产品。除了前面所述的有限保修之外，Idiag不提供任何其他的直接和间接的，有关给予第三方权利，可出卖性或为了某一特殊目的的保障。在某些国家，不允许进行间接保修，或不允许限制间接保修的保质期。也许上述所说不适合于您。该保修给予您特定权力，您所在国家的法律也许还赋予您其他的权利。7 有限责任：IDIAG对损失、亏损，或其他后果概不负责，哪怕您

38、向IDIAG通报了这些损失发生的可能性。这同样适用于第三者的所有要求。某些国家不允许对特殊的、伴随产生的或有后继损失的责任进行限制，因此上述说明可能不适用于您。8法律手段限制：IDIAG的责任和您可使用的法律手段受到如下限制：a. 可以更换不符合IDIAG的有限的保修条件的光盘，只要将其寄回IDIAG即可。b. 如果 IDIAG和其销售商都没有能力提供没有材料和制造问题的软件光盘，您可以将软件原价退回，并中止合同。8 一般条款：您确认读过并理解了这些条款，打开包装即意味着接受这些条款。此外，您同意，该合同是您和IDIAG公司之间唯一的完整的声明，之前的其他任何书面和口头的约定都不再有效。一旦I

39、diag提供明确的同意声明和一份书面的，由Idiag的代理商签字的放弃声明，该合同所有的条件和可能出现的其他条件生效开始履行。您承担合法和合理使用软件的全部责任。有限的保修：Idiag保证，Medi Mouse软件在上文要求的运行环境中使用符合说明书中的描述。Idiag不保证软件运行中不发生中断和问题。Idiag对由于下述情况产生的问题不承担责任：1 未经授权的第三者对Medi Mouse软件滥作修改。2 将Medi Mouse软件用于处理非本脊柱测量仪产生的数据3 由于使用了外来软件而造成损害。4 数据丢失和损害。5 由于第三者的要求而提出的任何索赔要求。法律规定：隐私保护注意：您的病人的测量数据受隐私法律保护。因此您必须确保所存储的数据不落到未经授权的第三人手中，从而防止被滥用。Idiag公司对SpinalMouse及其软件处理的病人的信息和测量数据的滥用不承担责任。
