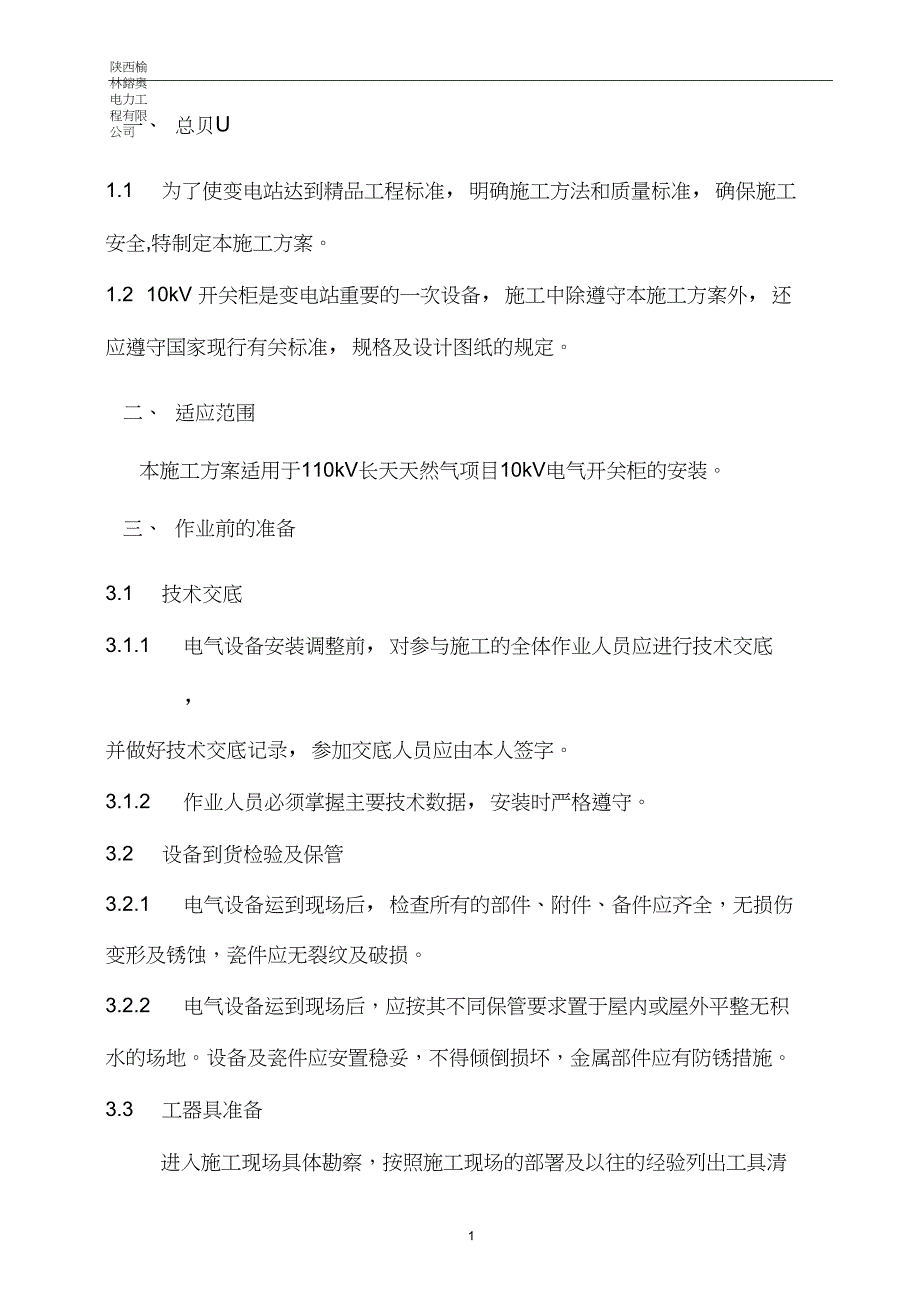

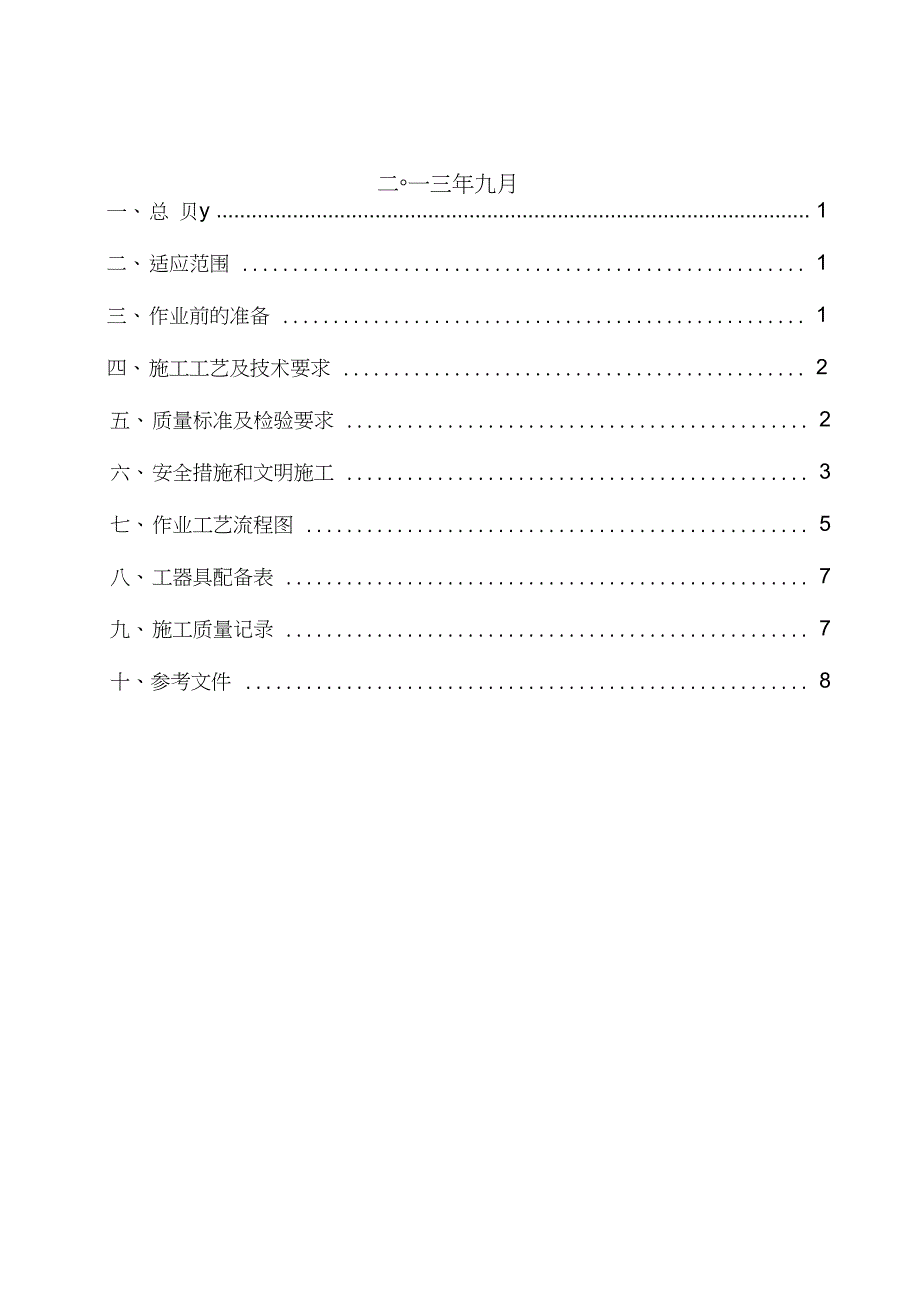

1、110kV长天天然气项目专项施工方案（10kV开关柜安装调整）批准：审核：编 制：陕西榆林鎔奥电力工程有限公司二一三年九月一、总 贝y 1二、适应范围 1三、作业前的准备 1四、施工工艺及技术要求 2五、质量标准及检验要求 2六、安全措施和文明施工 3七、作业工艺流程图 5八、工器具配备表 7九、施工质量记录 7十、参考文件 8陕西榆林鎔奥电力工程有限公司10k开关柜安装调整一、总贝U1.1 为了使变电站达到精品工程标准，明确施工方法和质量标准，确保施工 安全,特制定本施工方案。1.2 10kV 开关柜是变电站重要的一次设备，施工中除遵守本施工方案外，还 应遵守国家现行有关标准，规格及设计图纸
2、的规定。二、适应范围本施工方案适用于110kV长天天然气项目10kV电气开关柜的安装。三、作业前的准备3.1 技术交底3.1.1 电气设备安装调整前，对参与施工的全体作业人员应进行技术交底，并做好技术交底记录，参加交底人员应由本人签字。3.1.2 作业人员必须掌握主要技术数据，安装时严格遵守。3.2 设备到货检验及保管3.2.1 电气设备运到现场后，检查所有的部件、附件、备件应齐全，无损伤 变形及锈蚀，瓷件应无裂纹及破损。3.2.2 电气设备运到现场后，应按其不同保管要求置于屋内或屋外平整无积 水的场地。设备及瓷件应安置稳妥，不得倾倒损坏，金属部件应有防锈措施。3.3 工器具准备进入施工现场具
3、体勘察，按照施工现场的部署及以往的经验列出工具清 册，按工器具配备表中所列工器具进行充分的配备。四、施工工艺及技术要求4.1 10kV开关柜4.1.1 设备运到现场后，应进行外观检查。柜面等应无严重损伤和裂纹；柜 门应无变形，附件应齐全。运输或吊装过程中柜面、柜门不应遭受损伤和变形。4.1.2 手车应按制造厂的技术规定进行安装。4.1.3 手车等附件应按其编号进行安装。4.1.4 安装前应检查预埋铁平整度、安装后不许有垫片。4.1.5 在运输存放过程中应立放，不得倒置和碰撞。4.1.6 各连接处的金属接触表面应除去氧化膜及油漆，并涂一层电力复合 脂。五、质量标准及检验要求5.1 10kV开关柜
4、在验收时，应进行下列检查：5.1.1 柜面、柜门无变形。5.1.2 柜面、柜门油漆应完好。5.1.3 10kV 开关柜的接地应良好。5.1.4 手车抽取应灵活。5.1.5 开关应分合到位。5.1.6 母线接触应良好。5.2 在验收时应提交下列资料和文件：5.2.1 设计变更的证明文件522制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件。5.2.3 安装技术记录。5.2.4 备品、备件及专用工具清单。六、安全措施和文明施工6.1安全措施。6.1.1 进入施工现场人员必须正确佩带安全帽，穿好工作服，严禁穿拖鞋、 凉鞋，严禁酒后进入现场。6.1.2 高处作业必须系好安全带，安全带挂在
5、上方牢固可靠处，高空作业人 员应衣着灵便，衣袖、裤脚应扎紧，穿软胶底鞋。6.1.3 梯子必须结实可靠，并应在使用前进行检查。6.1.4 严禁两人站在同一个梯子上工作，梯子的最上两蹬不得站人。6.1.5 在调整设备时，严禁攀登柜门。6.1.6 做母线时，不能电气设备接线板受力，防止拉坏。6.1.7严禁上下交叉作业，防止坠物伤人和损伤设备。6.1.8 认真执行工作票，在带电部分作业时，应有工作票，并设专人监护。6.1.9 工作前要认真检查工器具，不得以小代大，检查后要做好记录。6.2危险点分析：6.2.1 设备安装调整，如周围有带电设备时，应防止静电伤人。预防措施：如 果带电安全距离满足不了安装调
6、试要求，必须请示停电。在采取措施能满足带 电距离要求时，应开变电所安全工作票，穿带电服，设监护人，挂接地线， 控制吊车杆头高度及转动范围。622登高调整时防止高空坠落。预防措施：佩带工具袋，传递物品使用传递 绳。6.2.3安装时防止开关分闸伤人。预防措施:安装时用绳或铁线将开关闸刀绑 扎牢固，吊装前进行认真检查。6.2.4 调整时防止误动操作机构夹伤手。预防措施：调整时设监护人，非工作人员不得乱动操作机构.6.3 文明施工：6.3.1工作场地应平整、清洁。6.3.2设备、工器具、材料摆放整齐。6.3.3施工指挥、联系语言文明，无打架怠工现象。6.3.4施工人员着装整齐，并佩带标志牌。6.3.5
7、设定作业区并设明显标志。6.3.6作业区内无施工障碍，无非施工人员。6.3.7执行安全规程，做到施工无违章。6.3.8执行ISO9002质量体系文件，杜绝质量事故发生。6.3.9作业完毕后认真清理现场，检查清点工器具。6.3.10做好各种安装技术记录。8七、施工工艺及施工方法7.1 施工工艺流程图7.2 施工内容(1) 、对基础槽钢进行安装前的校核(2) 、分盘位在10kV开关柜到达现场以前，先要对基础槽钢进行盘位的划分， 以方 便随后的安装工作。(3) 、10kV开关柜的吊装由于本站进站道路不好，所以需在10kV开关柜吊装的前几天，先要和 厂家联系，开关柜在装车过程中要按顺序进行装车，开关柜
8、在吊装时，要 从10kV皿段的最大柜号开始，下来进行H B段、H A段，最后吊装I段开 关柜。(4) 、10kV开关柜就位根据穿墙套管位置，确定主变进线柜位置完成一侧开关柜就位，再根 据联络母线桥确定确定另一侧的开关柜位置，进行另一侧开关柜的就位工 作。当所有的开关柜就位、并校核无误后，进行开关柜之间的连接。(5) 、柜内穿母线在厂家的指导下，将铜牌安装在柜内，螺栓的紧固用力矩扳手进行， 具体数据按规程要求进行。母线穿好后，安装绝缘盒等附件，并进行自检 工作。(6) 、穿墙套管内的母线及跨桥母线制作厂家根据现场的测量数据，制作穿墙套管内的母线及跨桥母线。(7) 、电缆敷设根据电缆清册及现场的具
9、体情况，进行电缆的敷设，包括高压电缆及控制电缆的敷设。(8) 、二次电缆接入及高压电缆头制作根据10kV二次接线图，进行二次电缆的接入；高压电缆头的制作要按 说明上的工艺进行。八、工器具配备表序号名称规格单位数量备注1吊车16t台12钢丝绳4分或8分根23U型环7t个44细棕绳4分米405尖扳子个26活扳子10寸个27焊机台18钻床台19无齿锯台110手锯把111小撬棍根112经纬仪台113线坠个114钢尺10米把115手动葫芦1t、5t各个116水平尺个117手锤个118凡士林500g瓶219电力复合脂瓶120套管扳手套121圆锤把222管钳把1九、施工质量记录9.1变(电)开关柜安装记录9.2技术交底记录9.3材料进货检查验证记录9.4设备开箱检查记录9.5中间（最终）检查记录十、参考文件10.1 电气装置安装工程施工及验收规范10.2 设计图纸及厂家说明书10.3 质量保证体系程序文件10.4 变电达标投产考核项目分解实施要求
