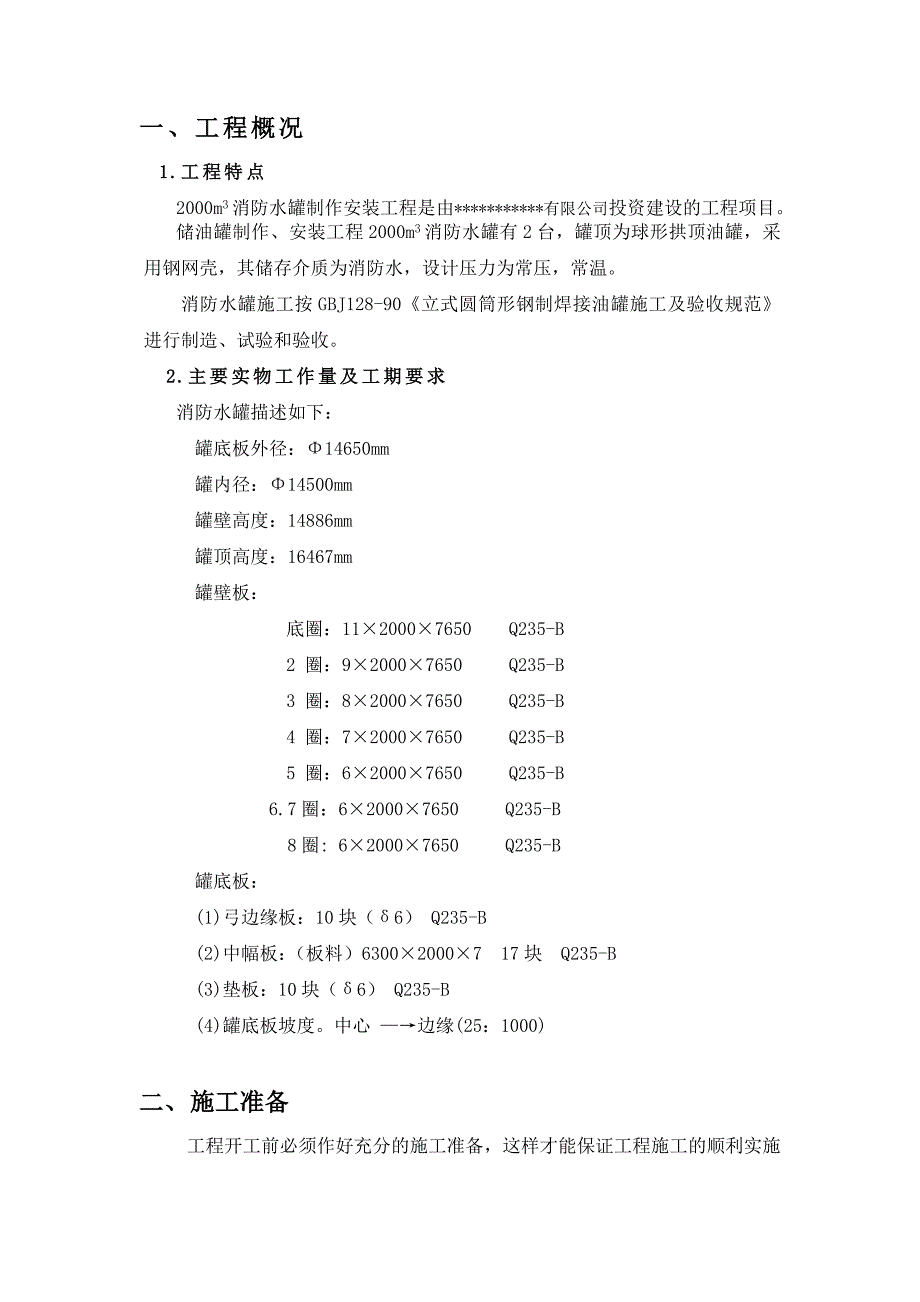

1、2000m3消防罐制作安装工程施工方案*安装有限公司*年*月*日一、工程概况1.工程特点2000m3消防水罐制作安装工程是由*有限公司投资建设的工程项目。储油罐制作、安装工程2000m3消防水罐有2台,罐顶为球形拱顶油罐,采用钢网壳,其储存介质为消防水,设计压力为常压,常温。消防水罐施工按GBJ128-90立式圆筒形钢制焊接油罐施工及验收规范进行制造、试验和验收。2.主要实物工作量及工期要求消防水罐描述如下:罐底板外径:14650mm罐内径:14500mm罐壁高度:14886mm罐顶高度:16467mm罐壁板:底圈:1120007650 Q235-B2 圈:920007650 Q235-B 3

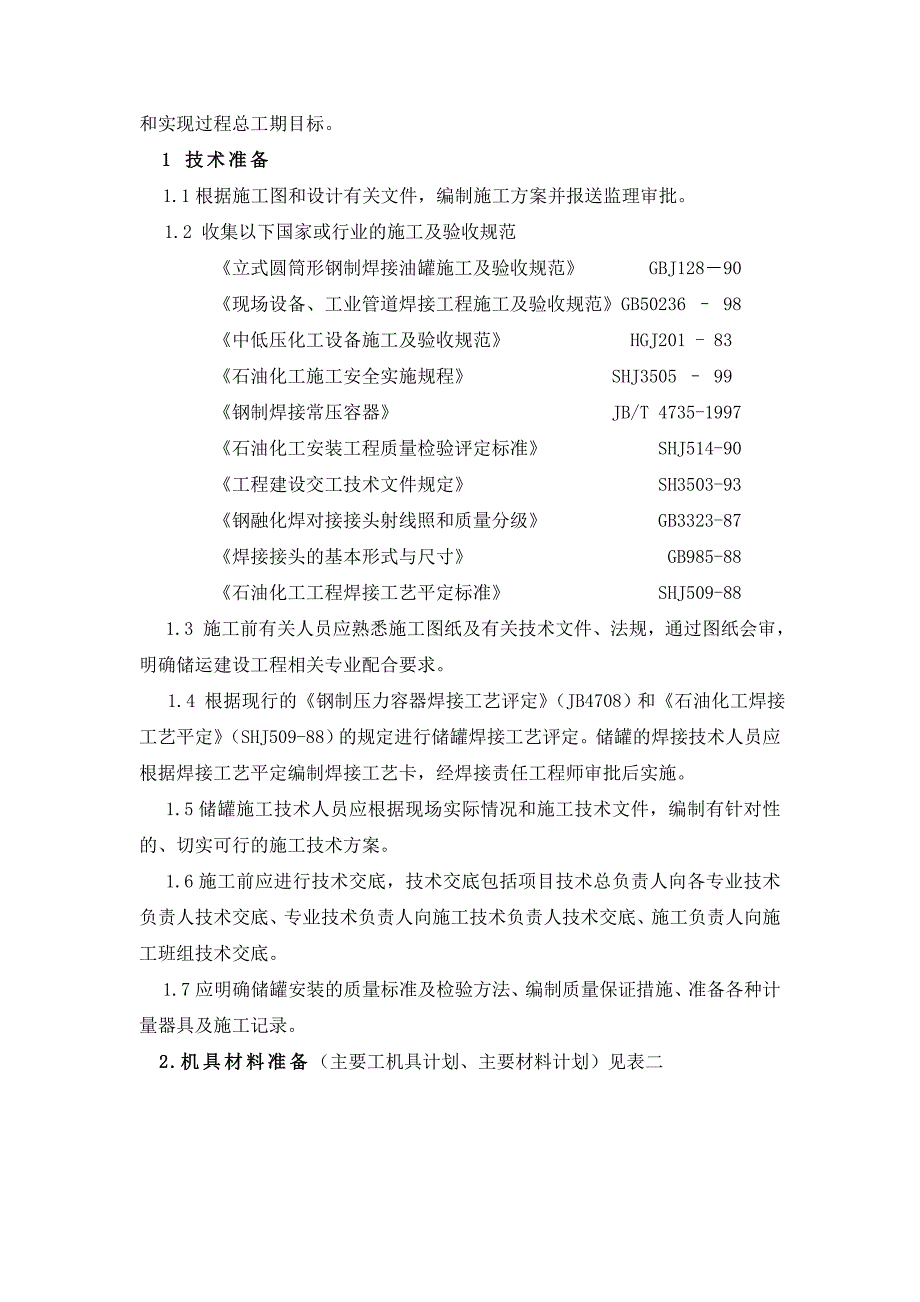

2、 圈:820007650 Q235-B4 圈:720007650 Q235-B5 圈:620007650 Q235-B 6.7圈:620007650 Q235-B 8圈: 620007650 Q235-B罐底板:(1)弓边缘板:10块(6) Q235-B (2)中幅板:(板料)630020007 17块 Q235-B (3)垫板:10块(6) Q235-B (4)罐底板坡度。中心 边缘(25:1000)二、 施工准备工程开工前必须作好充分的施工准备,这样才能保证工程施工的顺利实施和实现过程总工期目标。1 技术准备1.1根据施工图和设计有关文件,编制施工方案并报送监理审批。1.2 收集以下国家或

3、行业的施工及验收规范立式圆筒形钢制焊接油罐施工及验收规范 GBJ12890现场设备、工业管道焊接工程施工及验收规范GB50236 98中低压化工设备施工及验收规范 HGJ201 - 83石油化工施工安全实施规程 SHJ3505 99钢制焊接常压容器 JB/T 4735-1997石油化工安装工程质量检验评定标准 SHJ514-90工程建设交工技术文件规定 SH3503-93钢融化焊对接接头射线照和质量分级 GB3323-87焊接接头的基本形式与尺寸 GB985-88石油化工工程焊接工艺平定标准 SHJ509-881.3 施工前有关人员应熟悉施工图纸及有关技术文件、法规,通过图纸会审,明确储运建设

4、工程相关专业配合要求。1.4 根据现行的钢制压力容器焊接工艺评定(JB4708)和石油化工焊接工艺平定(SHJ509-88)的规定进行储罐焊接工艺评定。储罐的焊接技术人员应根据焊接工艺平定编制焊接工艺卡,经焊接责任工程师审批后实施。1.5储罐施工技术人员应根据现场实际情况和施工技术文件,编制有针对性的、切实可行的施工技术方案。1.6施工前应进行技术交底,技术交底包括项目技术总负责人向各专业技术负责人技术交底、专业技术负责人向施工技术负责人技术交底、施工负责人向施工班组技术交底。1.7应明确储罐安装的质量标准及检验方法、编制质量保证措施、准备各种计量器具及施工记录。2.机具材料准备(主要工机具计

5、划、主要材料计划)见表二表二 罐制作安装工机具计划表序号设备名称规格型号生产厂家单位数量备注1滚板机Z933-303000台12汽车吊8吨辆13电动千斤顶100吨台14半自动切割机CG1-30台25交流弧焊机ZX-400台26交流弧焊机ZX-250台27直流弧焊机ZX5-400B台68焊条烘干箱ZYHC-30台19焊条保温箱台110手拉葫芦5t10m台511手拉葫芦3t10m台512空气压缩机台113螺旋千斤顶3t台214螺旋千斤顶2t台215电动角向磨光机SIM-150A台1016型材切割机J1G-350台217电动角向磨光机SIM-100A台818气动角向磨光机台61920三、施工方法和施

6、工程序 1.施工顺序安排在施工过程中,根据本工程的施工特点将每台油罐均分为三大部分:底板、球形拱顶、壁板,如下图(罐体图)所示。罐 体14500拱顶罐底板罐壁板25:100014876 罐整体施工顺序为先制作后安装。下面分别对单台罐施工顺序、工厂制作施工顺序、现场安装施工顺序做以说明:单台罐施工顺序罐制作 罐安装 其中,制作顺序为:底板 顶层壁板 拱顶 拱顶附件 壁板、壁板附件安装顺序为: 底板 顶层壁板 拱顶 拱顶附件 壁板、壁板附件2.施工工艺罐施工的主要工作内容为预制和安装。 预制包括底板、拱顶、围板、罐体附件以及工装的制作,安装包括底板铺设、拱顶组装、壁板组装以及附件安装等。主要施工工

7、序如下:1) 施工准备;2) 原材料进场、检验;3) 罐底预制;4) 罐顶预制;5) 壁板预制6) 附件组件制作;7) 预制件防腐;8) 底板安装;9) 球形拱顶安装;10) 壁板安装;11) 尺寸检验、气密性试验及沉降试验;12) 交工验收及工程维护。3.材料检验工程所用材料分主材和辅材,主材包括钢板、角钢、扁钢、钢管和油罐附件以及油漆等,辅材包括焊接材料(如焊条、焊丝和焊剂)、稀释剂等。3.1材料进场、存放及检验3.1.1 材料进场材料员根据材料计划编制采购计划,并进行采购,按照计划安排及时进场。3.2 材料存放进场材料应按类别分区堆放,3.3 材料检验进场材料应符合下列要求:3.3.1

8、工程所使用的钢材,应附有钢材材质证明书,各项指标应符合设计要求;3.3.2 质量证明书上的炉批号应与实物相符;3.3.3 钢材表面不得有严重锈蚀,轻微的锈蚀、麻点或划痕深度不应大于钢材厚度负偏差的1/2。3.3.3 当对钢材质量有异议时,应对原材料进行抽样检验。3.3.5所有焊条、焊丝、焊剂应具有出厂质量证明书,并符合设计要求;3.3.6 焊接材料包装应完好,其标识与质量证明书相同。4. 水罐预制根据工艺流程,在油罐安装时先安装底板,再安装球形拱顶及拱顶附件,最后安装壁板和罐体附件。因此,预制时也应按先底板、再拱顶、最后壁板的顺序进行制作,附件的制作穿插在其中。4.1底板预制该 罐罐底为平底,

9、稍带坡度坡向底板边缘,坡度为25:1000。4.1.1施工工艺罐底板制作时,要先绘制排版图,然后根据排版图进行底板的制作。4.1.2生产准备4.1.2.1 绘制排版图、排料图根据施工图和施工规范绘制排版图,排版图需符合在满足图纸和施工技术要求的情况下,尽量减小材料损耗的原则。如果部分尺寸需做改动时,应征得设计部门的同意。排版图应符合以下技术要求:1底板的尺寸应满足图纸要求,必要时可做适当调整,但边缘板外径必须符合图纸要求;2每块板的搭接尺寸均应满足图纸和施工规范要求; 4.1.2.2 技术交底制作前施工技术人员应向施工班组进行施工技术质量、安全交底,使施工班组明确每道工序的准备工作及工作要求,

10、施工中应注意的质量和安全问题。4.1.3底板板制作4.1.3.1 放样、号料根据排料图在钢板上放样,划出切割线,将每块板的编号用油漆写在板上。放样前应将板料上的浮锈、油污等杂物清理干净。放样按下述方法进行:根据排版图中的数量及其外径尺寸,确定下料尺寸。4.1.3.2 切割、开坡口根据切割线用半自动切割机进行板料的切割和开坡口,将切割毛刺清理干净。4.1.3.4 切割圆弧用计算机计算的尺寸在钢平台上分别放出边板的1:1大样,用气割进行切割,将毛刺清理干净。弓形边缘板的尺寸允许偏差,应符合表2和图1的规定。表2 长度Length AB、CD2宽度Width AC、BD、EF2对角线偏差Diagon

11、alDeviation |AD-BC|3EBCDFA图1 弓形边缘板尺寸测量部位4.2拱顶预制本工程储罐罐顶采用加网架的拱顶形式,拱顶网架外购,顶板采用“人”字形排版方式,由中心向外对称组焊。4.2.1生产准备4.2.1.1 绘制排板图、排料图根据施工图和施工规范绘制顶板排板图和排料图,在排板图中给每块板编号。 4.2.1.2 技术交底制作前施工技术人员应向施工班组进行施工技术质量、安全交底,使施工班组明确每道工序的准备工作及工作要求,施工中应注意的质量和安全问题。4.2.1包边角钢制作4.2.2.1下料、开坡口根据排版图进行包边角钢的下料和开坡口。4.2.2.2 成形用100吨液压千斤顶(或

12、油压机)压制包边角钢圆弧。在钢平台上放包边角钢1:1大样,包边角钢遍压制遍检查其圆弧度。4.3壁板预制每台罐有八层壁板,每层壁板高度为1980mm(顶层除外)4.3.1施工工艺罐壁板制作时,要先绘制排版图,然后根据排版图依次进行各圈壁板的下料、成形等工作。预制时,按从顶层到底层的顺序进行。4.3.2生产准备4.3.2.1 绘制排板图、排料图根据施工图和施工规范绘制壁板排板图和排料图,在排板图中给每块板编号,编号按上述方法进行。排板图包括以下内容:1罐体直径;2每块壁板的尺寸;3 每块壁板的编号;4罐体附件的安装位置;5包边角钢的组装对接接头位置;6边缘板的对接接头位置;排版图应符合以下技术要求

13、1壁板最小尺寸不得小于400mm; 2上下两层壁板间立焊缝间距不得小于200mm;3附件安装焊缝与壁板焊缝间距离不得小于200mm。4.3.2.2 技术交底制作前施工技术人员应向施工班组进行施工技术质量、安全交底,使施工班组明确每道工序的准备工作及工作要求,施工中应注意的质量和安全问题。4.3.3壁板制作4.3.3.1 放样、划线施工班组根据壁板排板图在钢平台上进行壁板的放样,并划出切割线。放样时,应考虑切割余量。放样完毕检查板宽、长、对角线尺寸,均应符合下表要求。4.3.3.2 切割用半自动切割机CG1-30对划好线的板料进行切割。切割后,清除切割边的毛刺,检查板料尺寸是否符合上表要求。4

14、3.3.3 坡口加工壁板坡口加工用机械刨边机进行刨边,必须按图纸要求严格控制坡口角度和钝边高度。4.3.3.4 成形壁板圆弧成形前,在钢平台上放部分壁板圆弧大样,按大样分别加工壁板内、外圆弧检查样板,样板长度为2000mm,中部宽度为200mm。在三芯滚板机上进行壁板圆弧的成形。边压制边用圆弧样板检查圆弧的成形情况。4.3.3.4 半成品堆放为避免成形后的壁板在搬运过程中发生变形,应将壁板半成品堆放在专用胎具上,如下图所示:5. 罐安装油罐安装时,先进行底板的安装,再进行拱顶和拱顶附件的安装,然后进行壁板的安装,最后安装罐内附件。5.1 底板安装5.1.1施工工艺罐底板安装时,先进行基础的复

15、测,然后根据排版图用经纬仪配合,划出壁板各组件的安装定位线,根据定位线依次安装边缘板和中幅板。5.1.2技术交底制作前施工技术人员应向施工班组进行施工技术质量、安全交底,使施工班组明确每道工序的准备工作及工作要求,施工中应注意的质量和安全问题。5.1.3 基础复测罐底板安装前,对 罐基础复测,核对基础施工单位提供的基础检查记录及各尺寸是否符合图纸和施工规范要求。基础表面尺寸复查应符合下列规定:1)基础直径允许偏差为20mm,支撑罐壁的基础环墙椭圆度允许偏差为20mm;2)基础中心标高允许偏差为20mm,基础环墙表面标高允许偏差为20mm;3)基础环墙表面每10m弧长内任意两点的高差不得大于7m

16、m,整个圆周长度内任意两点的高差不得大于13mm;4)沥青砂垫层表面应平整密实,无突出的隆起、凹陷及贯穿裂纹;沥青砂垫层表面凸凹度按下列方法检查:以基础中心为圆心,以不同直径做同心圆,将各圆圆周分成若干等份,在等分点测量沥青砂层的标高。在同一圆周的测点,其测量标高与计算标高之差不得大于12mm。5.1.4 基础放线用经纬仪和钢卷尺配合,在油罐基础上放十字定位轴线和边缘板及中幅板的安装定位线。通过油罐基础轴线和中心用粉线弹出油罐十字线,并用油漆作出标记。5.1.5底板安装5.1.5.1罐底的排版直径,宜按设计直径放大0.2%,边缘板沿罐底半径方向的最小尺寸,不得小于700mm。5.1.5.2根据

17、安装定位线依次安装每块边缘板,弓形边缘板的对接接头,宜采用不等间隙。外侧间隙为67mm;内侧间隙为812mm。5.1.5.3边缘板的对接焊缝采用垫板焊,每条缝靠外端400mm焊缝采用射线探伤。5.1.5.4边缘板安装完毕后安装中幅板,中幅板安装需符合下列规定:a.中幅板的宽度不得小于1000mm;长度不得小于2000mm;b.底板任意相邻焊缝之间的距离,不得小于200mm。c.底板铺设前,其下表面应涂刷防腐涂料,每块底板边缘50mm范围内不刷。喷砂、油漆符合施工程序(油漆防腐施工方案PR-GDCC-0000-3018)。d.罐底采用带垫板的对接接头时,对接焊缝应完全焊透,表面应平整。垫板应与对

18、接的两块底板贴紧,其间隙不得大于1mm。罐底对接接头间隙按设计图纸要求。e.中幅板采用搭接接头,其搭接宽度允许偏差为5mm。f.中幅板与弓形边缘板之间采用搭接接头,中幅板应搭在弓形边缘板的上面,搭接宽度可适当放大。g.搭接接头三层钢板重叠部分,应将上层底板切角。切角长度应为搭接长度的2倍,其宽度应为搭接长度的2/3。在上层底板铺设前,应先焊接上层底板覆盖部分的角焊缝。5.1.5.5储罐底板中幅板的焊接顺序采用先焊长焊缝后焊短焊缝的顺序。5.1.5.6罐底检验罐底安装完毕后,应对气安装质量进行检验。罐底检验主要包括外观检验、尺寸检验和焊缝检验等。1) 外观检验中幅板和边缘板无明显的变形,板面上无

19、明显的疤痕、超过规范要求的凹坑。2) 尺寸检验罐底直径偏差不得超过14mm,椭圆度不得超过10mm,壁板安装处标高偏差为14mm,整个圆周长度内任意两点的高差不得大于4mm;3) 焊缝检验1外观检验焊缝不得有咬肉、夹渣、气孔等缺陷,焊缝的连续咬边长度不得超过100mm,咬边深度不得超过 1mm。焊角高度及焊缝宽度应符合图纸要求。2无损探伤对罐底边缘板每条对接焊缝外端300mm范围内进行射线探伤。质量等级不得低于II级。三层钢板重叠部分的搭接接头焊缝焊接完毕后,再沿三个方向各200mm范围内,应进行渗透探伤。3严密性实验储罐底板安装完毕后,用真空试漏法进行严密性试验。试验前应清除焊缝周围一切杂物

20、除净焊缝表面的锈蚀。在底板焊缝表面刷上肥皂水,将真空箱罩在焊缝上,其周围用玻璃腻子密封。真空箱通过胶管连接到真空泵上,进行抽气,观察经检验合格的真空表,当真空度达到0.043Mpa时,所检查的焊缝表面如果无气泡产生则为合格,若发现气泡,作好标记并进行补焊,补焊后再进行真空试漏,直至合格。5.2拱顶安装 该罐罐顶为球形拱顶,采用钢网壳。钢网壳安装在包边角钢上,包边角钢安装在顶层壁板上缘。5.2.1施工工艺本罐拱顶为网壳结构,网壳安装在顶圈壁板安装完成并报验合格后进行,油罐拱顶安装时,先安装油罐顶层壁板,再安装包边角钢,然后安装拱顶胎架和拱顶,最后安装拱顶附件。5.2.1包边角钢的组装拱顶安装前

21、先安装顶层壁板(见壁板安装),然后进行包边角钢的安装,安装尺寸及焊接严格按图纸要求进行。5.2.2蒙皮胎架制作蒙皮胎架由2道环向构件、4道长径向构件、8道短径向构件和临时支柱等组成,环型构件、径向构件的节点安装理论线与蒙皮下表面吻合。任意环向与径向构件的连接节点在Z向(高度)允差为2mm,在X、Y向(水平)允差为15mm。胎架制作示意图如下:胎架制作完毕后安装网杆和蒙皮。拱顶网架外购,蒙皮由中心向外对称组焊。5.2.3网杆的组装网壳杆件采用不等边角钢125808,组装时按照网壳安装说明书进行组装。5.2.4蒙皮的组装蒙皮的组装按施工图和网架生产厂家提供的安装说明书进行。采用“人”字形排版方式,

22、在安装前先进行排版。顶板任意相邻焊缝的间距,不得小于200mm;单块顶板本身的拼接,可采用对接或搭接。顶板搭接宽度允许偏差为5mm。5.2.5拱顶附件安装5.2.5.1 在拱顶板上划出拱顶各附件的安装定位线。5.2.5.2 按安装定位线安装拱顶栏杆。5.2.5.3按安装定位线安装透光孔、量油孔、液位计安装孔、温度计安装孔等。5.2.5.4 安装拱顶板三组防滑角钢踏步。5.2.6工装拆除拱顶各组件安装完毕后,拆除壁板支撑角钢、中心环安装支撑架和拱顶胎架人字支撑等工装,将连接处的焊疤打磨干净,弧坑较大时需补焊并打磨。5.2.7 检验1) 在铺设蒙皮之前,组焊完毕的网壳结构其节点坐标应符合(六)1条

23、的规定。2) 包边角钢予制件之间的对接焊缝应按现行的GB50205钢结构工程施工质量验收规范中的3级焊缝进行检验。3) 蒙皮的表面凹凸度,用弦长不小于2m的样板测量,相邻网杆间的最大凹陷量不应超过25mm。4) 网壳顶的强度,稳定性及严密性试验应在油罐进行充水试验时一并完成,试验压力应符合该油罐施工图的要求。5.3壁板安装每台罐有八层壁板,17层每层壁板高度为1980mm,8层壁板高度为990mm,。5.3.2 技术交底施工前施工技术人员应向施工班组进行施工技术、质量、安全交底,使施工班组明确每道工序的准备工作及工作要求,施工中应注意的质量和安全问题。 具体安装步骤如下:1)胀圈组件安装拱顶安

24、装完毕后,在顶层壁板内下缘处安装胀圈组件,胀圈至壁板下缘口的距离视液压提升机的尺寸而定。胀圈组件用于罐体的撑圆和罐体的提升,组件包括胀圈和千斤顶。胀圈需在拱顶安装前吊至罐底板上。胀圈组件安装步骤如下:1)在现场钢平台上放胀圈1:1大样,检查其圆弧度,整节胀圈与大样偏差不得超过3mm;2)在罐拱顶安装前将胀圈吊至罐内相应的安装位置附近;3)拱顶安装完毕后,在顶层壁板内侧下缘划出胀圈及其定位卡具的安装定位线,每节胀圈设四个卡具,卡具安装在距胀圈端部2m位置;4)在相临两胀圈挡板之间放置一台10吨千斤顶,放置好后同时顶紧6台千斤顶,直至胀圈与壁板贴紧为止,胀圈组件即安装完毕。5.4第二层壁板的安装罐

25、拱顶安装完毕之后,在首层壁板外按排版图进行第二层壁板的围设。围设前应进行下列准备工作:1)检查首层壁板上是否有焊疤和较大的弧坑,若有应打磨和修补;2)在首层壁板上用油脂笔划出标尺,以便于罐体顶升时观察罐体起升高度。标尺最小刻度不得大于4mm,每隔14m左右设置一个;3)划出首块壁板的安装定位线。准备工作完成之后,进行壁板的围设。组装时,用吊车将壁板吊装到位,调整好位置度后,其上部和下部均用角销楔紧,使其与首层壁板贴紧。相临两块板之间的对接缝间隙调整好后进行组立焊,调整好后用弧形板固定,以防止焊接时产生变形。间隙严格按图纸要求进行调整。弧形板与壁板之间的组立焊焊点长度为10mm,焊点间距200m

26、m,组立焊时只焊上部角焊缝,下部不焊。每条缝的上、中、下部各设置弧形板一块,上部距壁板顶面40mm,下部距壁板底面200mm弧形板材质尽量与壁板材质相同,圆弧半径与罐壁内侧半径相同,材料厚度为12mm,长800mm1000mm,宽140mm,可用边角料制作。弧形板具体尺寸见附图4所示。壁板围设时,留两条活口,活口应均匀分布在罐壁圆周上。活口搭接部分长度100200mm。 壁板组立完毕后即可进行立焊缝的焊接,焊接采用半自动焊。焊接完毕后,用气割割去弧形板,将焊疤清理干净。当有较大的弧坑时,应进行补焊,然后磨平。壁板焊接之后,应保证相临两块板的上口水平偏差为2mm,整个圆周上任意两点水平的允许偏差

27、为3mm。壁板焊接和工装安装完毕后,即可进行罐体的顶升工作。5.5罐体提升罐拱顶安装、第二层壁板围设及所有顶升装置安装等工作进行完毕后,进行罐体的提升工作。5.5.1提升前的准备工作提升前应进行下列准备工作:1)检查提升装置安装是否符合要求;2)胀圈安装是否牢固可靠;3)液压控制系统是否正常工作。5.6 立焊缝及环焊缝的焊接 立焊缝及环焊缝的焊接采用CO2气体保护焊,焊接方法详见油罐焊接作业指导书。5.7 拆卸工装 罐体提升工作完毕后,拆除所用工装。工装拆除时,与罐体连接处的焊缝应用气割割除,不得采用锤击的方法,以免损伤母材。拆除完毕后,将焊接处的焊疤打磨干净。焊缝处弧坑深度超过1mm时需补焊

28、补焊时不得有气孔夹渣等缺陷,补焊后将焊缝表面打磨平整。按照上述步骤安装其它6圈壁板。5.10底层壁板与罐底板角焊缝焊接、边缘板对接焊缝剩余部分焊接、边缘板与中幅板搭接环缝焊接所有壁板安装完毕后进行底层壁板与罐底板角焊缝、边缘板对接焊缝剩余部分焊缝、边缘板与中幅板搭接环缝的焊接。具体焊接方法见油罐焊接作业指导书。5.11罐壁附件安装油罐附件包括罐顶附件、盘梯组件、罐壁加强圈、液位计、温度计安装管、进油口、出油口、人孔、罐外液位计安装孔等。5.10.1 盘梯安装罐壁板安装到第三层时进行盘梯的安装,盘梯组件包括平台、中间转向台、支撑架、踏步安装板、踏步和栏杆等。5.10.1.1在罐壁上划出盘梯平台

29、角钢支撑的安装定位线。5.10.1.2 安装罐顶盘梯平台和角钢支撑。5.10.1.3 在角钢支撑上划出踏步安装板的定位线,然后安装踏步安装板。5.10.1.4 在踏步安装板上划出踏步和栏杆的安装定位线,依次安装踏步和栏杆。安装随壁板的安装同时进行。5.10.1.4 当盘梯安装到壁板第4层时,安装盘梯中间转向平台。5.10.2罐壁加强圈安装罐顶安装前将加强圈应放入罐底上,当罐壁安装到第4层时,在第3层壁板内侧安装罐壁加强圈。安装前,在壁板上划出安装定位线,然后按排版图安装。5.10.3液位计、温度计安装管安装罐拱顶安装前将液位计、温度计安装管组件吊至罐内,待油罐壁板安装完毕后在罐底板上按施工图

30、进行组装。5.10.4其它附件安装其它附件按施工图进行安装。6. 罐防腐球形拱顶罐装储为消防水, 罐内外侧均进行油漆涂料防腐。罐防腐施工过程主要包括出锈和涂料涂装。为了环境保护的需要,油罐防腐先在车间内进行半成品的防腐,待现场安装完毕充试验完成之后,进行油罐成品的防腐施工。6.1半成品防腐罐半成品的防腐在车间内进行,主要工作包括表面的喷砂除锈处理和涂料涂装。6.1.1喷砂除锈罐底板、拱顶、壁板以及油罐附件半成品加工完毕后,即送入喷砂车间进行表面除锈处理,除锈等级为Sa2.5。喷砂用主要机具为空气压缩机、油水分离器、砂罐及喷砂枪等,喷砂用材料为石英砂。喷砂前应将砂子进行干燥处理,其含水量应低于1

31、如遇雨天或空气相对湿度大于80%时,应停止喷砂除锈工作。喷砂过程中,施工人员应戴劳动保护用品。半成品喷砂时,应对其编号进行标记移植。6.1.2涂料涂装半成品喷砂除锈检验合格后,立即送入油漆车间进行涂料涂装施工。涂装方法有刷涂和喷涂两种,具体施工方法根据涂料特性进行选择。喷涂所用工机具为空气压缩机、喷枪等。涂装前应将零件表面的灰尘清理干净。涂装时,所有板件板边50mm不涂涂料。油罐底板与基础接触面涂装涂料为沥青漆,施工采用刷涂或喷涂。油罐其它部件涂装施工均采用喷涂。五、健康、安全、环保罐安装属大型设备制安。在施工过程中,施工技术难度较大,大量使用焊接、起重、顶升等设备和电动工具,并且有高空作

32、业,因此施工时要特别注意安全。 为了保证安全施工,必须建立一套完整的安全管理体系,制定切实可行的安全管理措施,编制安全可靠的施工工艺,合理安排施工工序。1.组织管理1.1 组织机构为了更好的加强安全管理,项目经理部成立安全领导小组,由项目经理、项目总工程师、技术部、生产部、财务部等各部门负责人组成。项目部下设安全管理部,安全管理部设专职安全员两名,专门负责施工过程中的安全管理。施工班组设兼职安全员,负责班组内的安全生产管理。1.2 管理制度安全管理部需制定以下安全管理制度:安全生产责任制;安全生产检查.制度;安全生产验收制度;安全生产教育培训制度;安全生产奖罚制度;安全生产值班制度;安全生产临

33、时用电管理制度;劳动防护用品管理制度。2. 技术管理2.1 合理确定施工方案 罐制作采用工厂化施工的现代化施工方法,这样可以避免在现场施工时与土建施工和安装施工发生交叉作业。油罐安装采用液压提升倒装法,可以避免正装法施工产生的过多高空作业。2.2 安排合理施工工序 罐在工厂内制作时,合理的安排工艺流程,尽量避免交叉作业。现场安装时,合理安排施工工序,尽量避免高空作业,如盘梯的安装要与罐壁安装同步进行。2.3 编制安全技术措施对施工过程中的重点工序编制安全技术措施,如拱顶安装安全技术措施.2.4 安全技术交底 罐施工过程中,每道工序施工前都应向施工班组进行安全生产技术交底。2. 自我保护(配戴) 施工现场交叉作业和特种作业多,进入现场的工作人员要有很好的自我防护意识。1进入施工现场要戴安全帽;2高空作业要系安全带;3特种作业人员要穿戴相应的防护用品,按照安全操作规程进行施工。3. 材料管理 施工现场对易燃、易爆物品要分开存放,且存放在专用库房内。4. 工机具使用管理 对施工过程中的设备要有专人管理,按照设备使用说明书进行定期的维护和保养。每台设备都要有安全操作规程。5. 安全标志施工现场要挂安全生产标志。 *安装有限公司*年*月*日
