资源描述

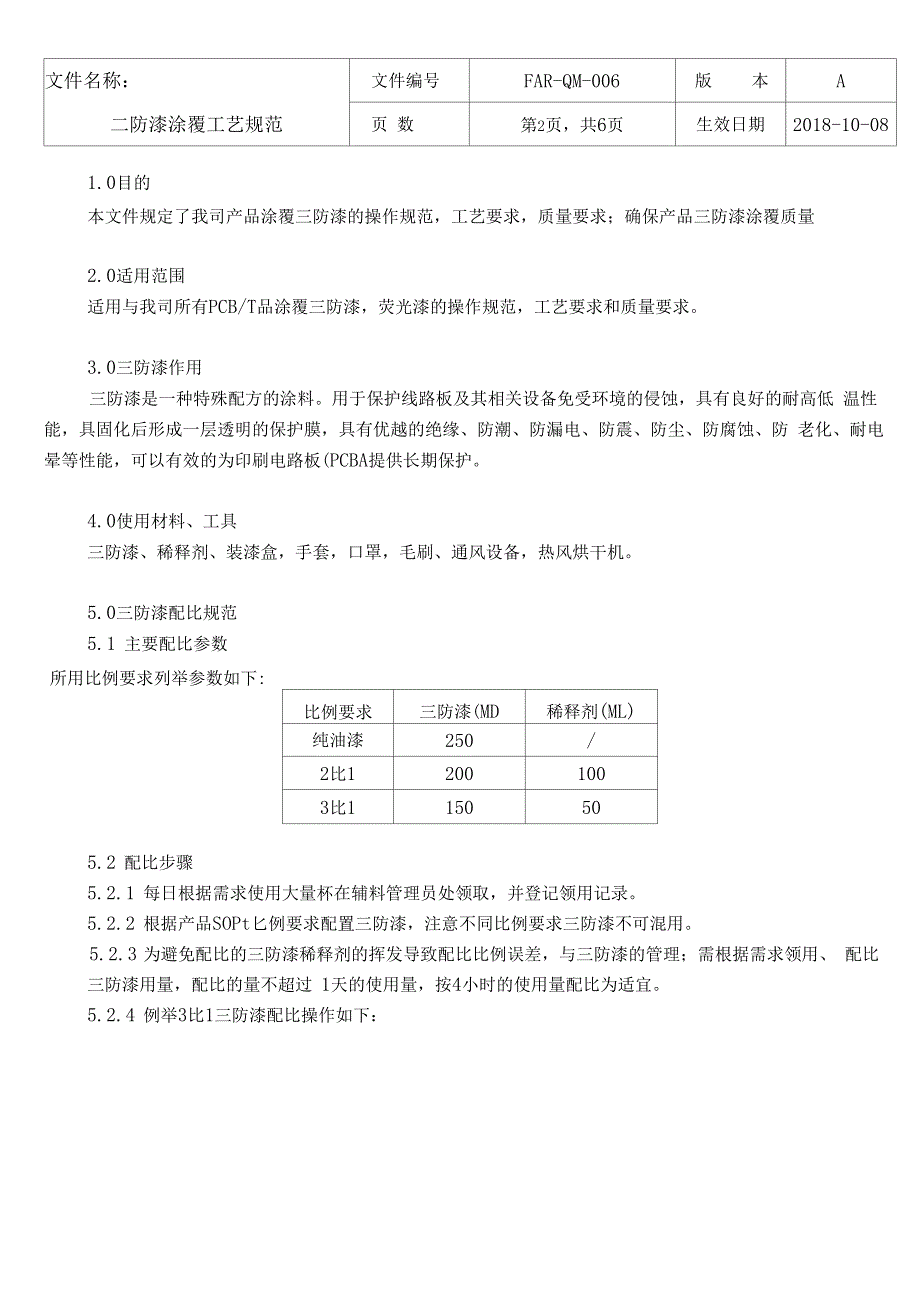

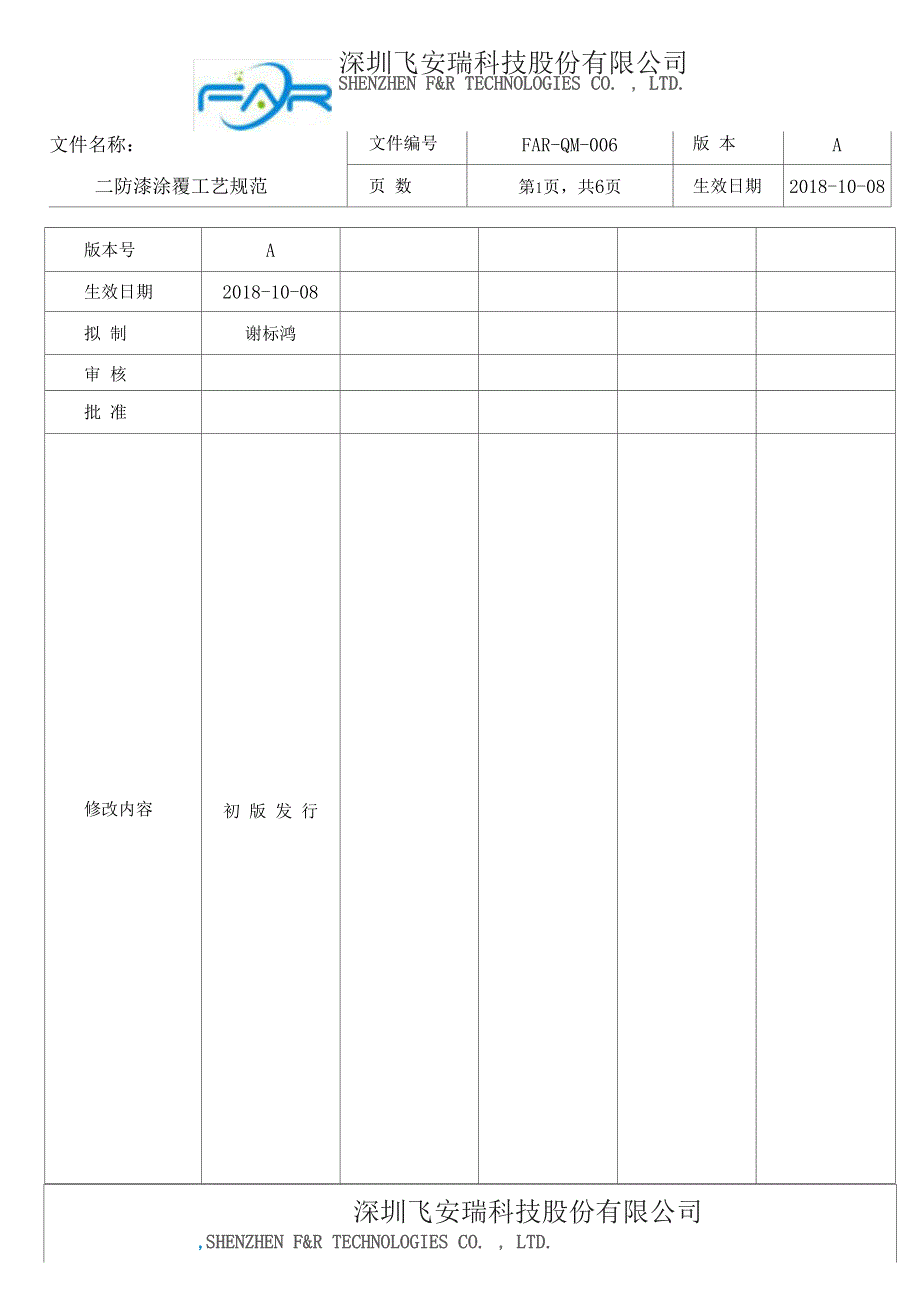

1、深圳飞安瑞科技股份有限公司SHENZHEN F&R TECHNOLOGIES CO. , LTD.文件名称:文件编号FAR-QM-006版 本A二防漆涂覆工艺规范页 数第1页,共6页生效日期2018-10-08版本号A生效日期2018-10-08拟 制谢标鸿审 核批 准修改内容初 版 发 行深圳飞安瑞科技股份有限公司,SHENZHEN F&R TECHNOLOGIES CO. , LTD.文件名称:文件编号FAR-QM-006版本A二防漆涂覆工艺规范页 数第2页,共6页生效日期2018-10-081.0目的本文件规定了我司产品涂覆三防漆的操作规范,工艺要求,质量要求;确保产品三防漆涂覆质量2.

2、0适用范围适用与我司所有PCB/T品涂覆三防漆,荧光漆的操作规范,工艺要求和质量要求。3.0三防漆作用三防漆是一种特殊配方的涂料。用于保护线路板及其相关设备免受环境的侵蚀,具有良好的耐高低 温性能,具固化后形成一层透明的保护膜,具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防 老化、耐电晕等性能,可以有效的为印刷电路板(PCBA提供长期保护。4.0使用材料、工具三防漆、稀释剂、装漆盒,手套,口罩,毛刷、通风设备,热风烘干机。5.0三防漆配比规范5.1 主要配比参数所用比例要求列举参数如下:比例要求三防漆(MD稀释剂(ML)纯油漆250/2比12001003比1150505.2 配比步骤5.

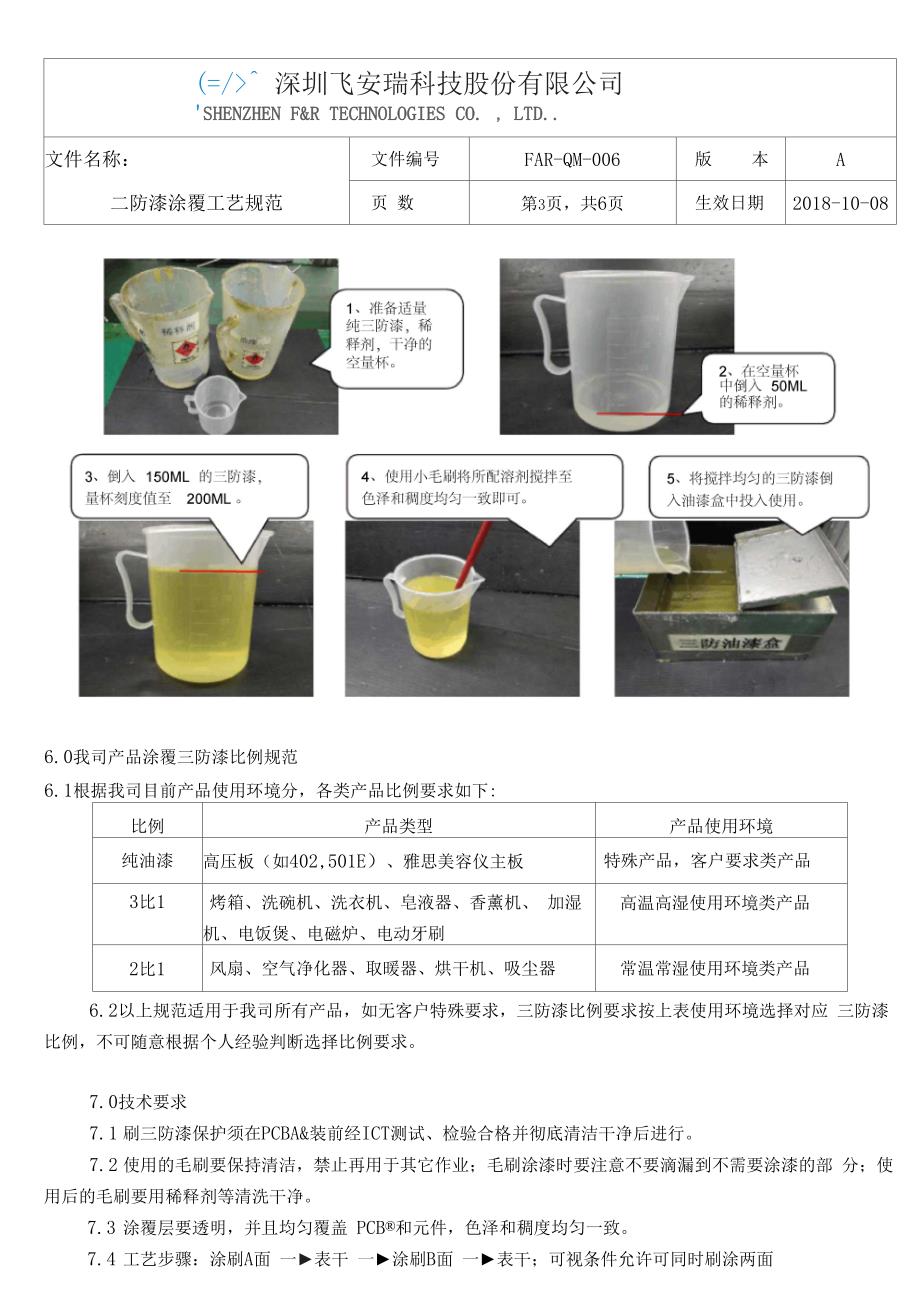

3、2.1 每日根据需求使用大量杯在辅料管理员处领取,并登记领用记录。5.2.2 根据产品SOPt匕例要求配置三防漆,注意不同比例要求三防漆不可混用。5.2.3 为避免配比的三防漆稀释剂的挥发导致配比比例误差,与三防漆的管理;需根据需求领用、 配比三防漆用量,配比的量不超过 1天的使用量,按4小时的使用量配比为适宜。5.2.4 例举3比1三防漆配比操作如下:(=/ 深圳飞安瑞科技股份有限公司SHENZHEN F&R TECHNOLOGIES CO. , LTD.文件名称:文件编号FAR-QM-006版本A二防漆涂覆工艺规范页 数第3页,共6页生效日期2018-10-086.0我司产品涂覆三防漆比例

4、规范6.1根据我司目前产品使用环境分,各类产品比例要求如下:比例产品类型产品使用环境纯油漆高压板(如402,501E)、雅思美容仪主板特殊产品,客户要求类产品3比1烤箱、洗碗机、洗衣机、皂液器、香薰机、 加湿机、电饭煲、电磁炉、电动牙刷高温高湿使用环境类产品2比1风扇、空气净化器、取暖器、烘干机、吸尘器常温常湿使用环境类产品6.2以上规范适用于我司所有产品,如无客户特殊要求,三防漆比例要求按上表使用环境选择对应 三防漆比例,不可随意根据个人经验判断选择比例要求。7.0技术要求7.1 刷三防漆保护须在PCBA&装前经ICT测试、检验合格并彻底清洁干净后进行。7.2 使用的毛刷要保持清洁,禁止再用

5、于其它作业;毛刷涂漆时要注意不要滴漏到不需要涂漆的部 分;使用后的毛刷要用稀释剂等清洗干净。7.3 涂覆层要透明,并且均匀覆盖 PCB和元件,色泽和稠度均匀一致。7.4 工艺步骤:涂刷A面 一表干 一涂刷B面 一表干;可视条件允许可同时刷涂两面深圳飞安瑞科技股份有限公司SHENZHEN F&R TECHNOLOGIES CO. , LTD.文件名称:文件编号FAR-QM-006版本A二防漆涂覆工艺规范页 数第4页,共6页生效日期2018-10-087.5 刷涂厚度:刷涂常规厚度为:10um-50um具体产品厚度要求根据客户与使用环境决定。7.6 涂覆作业区域温度应不低于16c且相对湿度低于75

6、勺条件下进行。PCB乍为复合材料会吸 潮,如不去潮,三防漆不能充分起保护作用,需提前烘烤PC暇去大部分湿气。8.1 涂覆三防漆工艺要求8.1 清洁和烘板,除去潮气和水分。刷涂前先将要刷涂PCB顺表面的灰尘、潮气和松香除净,三防漆粘着效果会更佳;具体可根据产品要求与需求清洁和烘板。烘板条件:80-85 C,烘烤2小时;具体详见物料仓储条件及使用规范一览表同时产品趁热涂覆效果更佳。8.2 按产品尺寸及板面元件布局正确选择适用毛刷,将三防漆倒入容器内,然后用毛刷粘适量三防 漆对线路板进行均匀刷涂。8.3 刷涂面积应比器件所占面积大,以保证全部覆盖器件盒焊盘。8.4 刷涂PCB顺尽量平方,刷涂后不应

7、有滴露,刷涂应平整,也不能有裸露的部分,刷涂厚度在 10um- 50um之间为宜。8.5 刷涂后插式元件多的一面向上水平排放在隧道炉内烘干固化;烘烤温度:8020C;运输速度:0.50.6m/min。具体根据产品耐温程度确定具体温度。具体详见隧道热风烘干机作业指导书。8.6 在往PCB上刷涂三防漆时,所有连接接插座、开关、散热片、散热区、客户焊线孔、蜂鸣器, 显示类,传感器类,等是不允许刷涂三防漆的,在刷涂时需使用防护措施保护。具体涂覆要求详见具体 产品作业指导书。列举如下不可刷涂三防漆元器件图示说明:8.7 如需得到较厚的涂层,可通过涂两层较薄的涂层来获得(要求必须在第一层完全干后才允许涂

8、上第层)0深圳飞安瑞科技股份有限公司,SHENZHEN F&R TECHNOLOGIES CO. , LTD.文件名称:文件编号FAR-QM-006版本A二防漆涂覆工艺规范页 数第5页,共6页生效日期2018-10-089.1 操作要求9.1 操作前需仔细阅读产品作业指导书,掌握作业步骤、工艺要求与作业注意事项。9.2 操作前需准备好相关工治具,确认核实所用三防漆配比是否正确。化学用品标识清楚,并存放 在固定位置。9.3 工作场所应清洁干净,并禁止无关人员操作使用化学用品。9.4 操作时要带好口罩,手套等防护用品,以免伤害到身体。9.5 操作时不可将PCBM叠放置;PCBfe要水平放置。9.6

9、 每周工作完毕后,要及时清洗用过的器皿,整理擦拭工具设备和作业台面,并将装有三防漆的 容器盖盖好。废弃溶剂与清洗过后的溶剂禁止员工私自处理,需交于当线管理倒入指定废液回收处。10.0质量要求10.1 PCB表面不能有流漆、滴漏现象,不可有半润湿现象。10.2 三防漆层应平整、关亮,薄厚均匀,将焊盘,贴式元件或导体表面保护好。10.3 漆层表面不能有桔皮形、气泡、针孔、波纹现象,具体根据产品来确定。10.4 刷三防漆后的产品应干净、整洁,没有元器件损伤现象。10.5 板面元器件上没有污物、波纹、缩孔、等缺陷和外来物,无粉化、无起皮现象。11.1 储存要求11.2 原材料应储存在阴凉、干燥的库房内

10、室温不易超过30C),安装有防爆型通风系统和设备,并远离热源。11.3 要与其它种类的化学品分开储存,并要求明确的物料标识,切忌混储。11.4 注意防火,并配备消防器材。11.5 储存库房应备有泄露应急设备和合理的收容材料(如沙土)11.6 库房应保持通风,防止泄露气体聚集而引发意外。11.7 储存容器上应注明有效使用日期。11.8 储存柜应接地良好,禁止使用已产生火花的设备和工具。11.9 此类化学品应做好专人管理,做好领用记录。12.1 安全及注意事项12.1 三防漆超过保质期,静止使用。12.2 存储容器开封后应及时密封保存。12.3 禁止把使用剩余的三防漆倒回原存储容器内,要分开密封

11、保存。12.4 不慎溅入眼睛应立即翻开上下眼睑,用流动清水或生理盐水冲洗干净,然后就医处理。深圳飞安瑞科技股份有限公司,SHENZHEN F&R TECHNOLOGIES CO. , LTD.文件名称:文件编号FAR-QM-006版本A二防漆涂覆工艺规范页 数第6页,共6页生效日期2018-10-0812.5 刷涂如感觉不适,应迅速离开作业现场至空气新鲜处,呼吸困难时给予输氧,然后就医处 理。12.6 刷涂作业人员必需熟悉原材料的配比存放须知,掌握安全操作使用方法,经培训合格之上岗 人员。12.7 坚持穿戴劳保用具,如工作服,手套,口罩等,保持操作者身心健康12.8 工作完毕后,应保持作业工作台,工具存放清洁,原料在规定区域存放。12.9 工作完毕后应做好个人卫生工作,防止发生疾病。12.2 相关文件和记录13.1 隧道热风烘干机作业指导书13.2 物料仓储条件及使用规范一览表13.3 湿敏零件PCB烘烤记录表13.4 三防漆配比作业指导书13.5 危化品领用(进出)登记表
