丙烷脱氢项目建设情况.doc

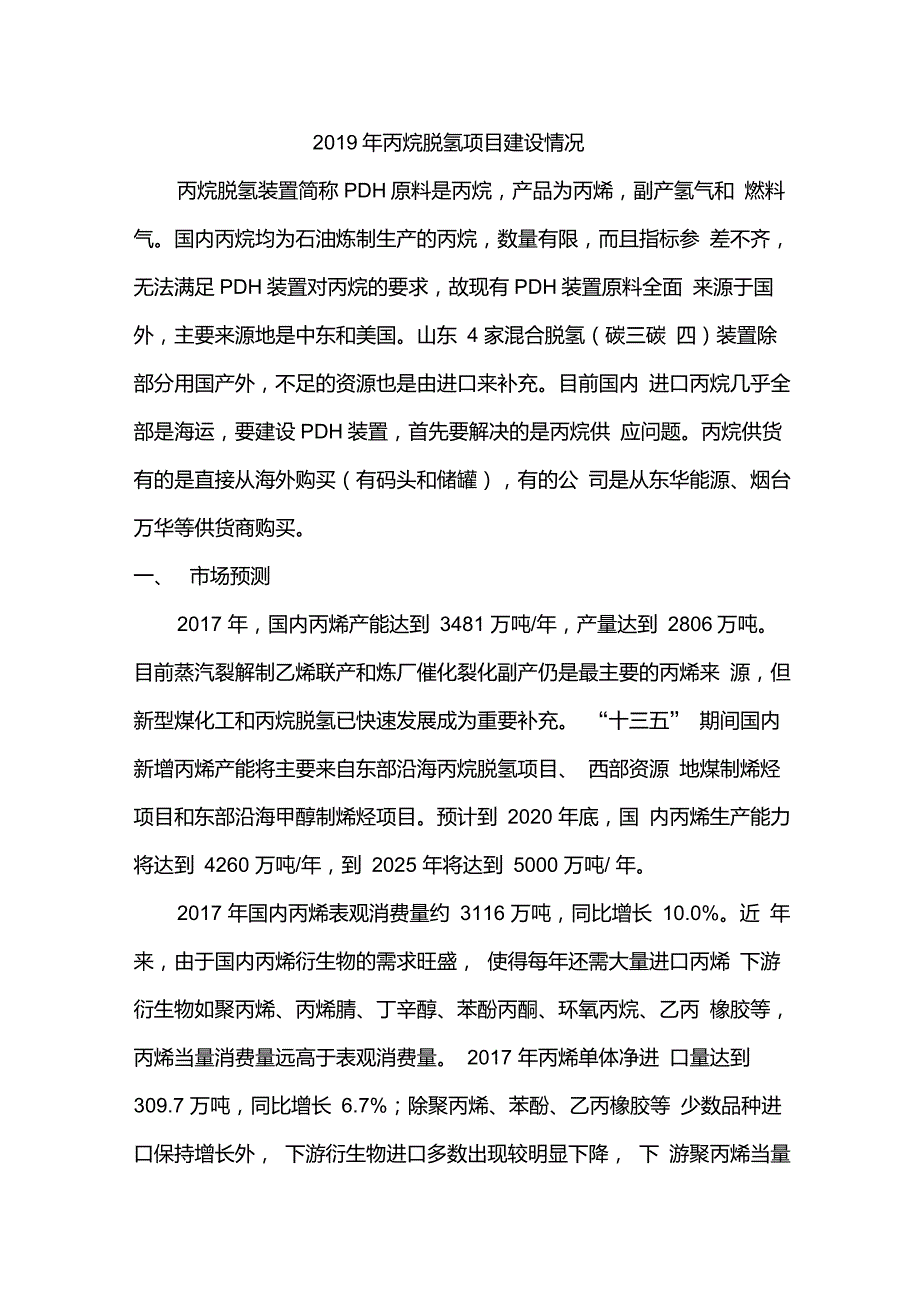

1、2019年丙烷脱氢项目建设情况丙烷脱氢装置简称PDH原料是丙烷，产品为丙烯，副产氢气和 燃料气。国内丙烷均为石油炼制生产的丙烷，数量有限，而且指标参 差不齐，无法满足PDH装置对丙烷的要求，故现有PDH装置原料全面 来源于国外，主要来源地是中东和美国。山东 4 家混合脱氢（碳三碳 四）装置除部分用国产外，不足的资源也是由进口来补充。目前国内 进口丙烷几乎全部是海运，要建设PDH装置，首先要解决的是丙烷供 应问题。丙烷供货有的是直接从海外购买（有码头和储罐），有的公 司是从东华能源、烟台万华等供货商购买。一、市场预测2017 年，国内丙烯产能达到 3481 万吨/年，产量达到 2806万吨。 目

2、前蒸汽裂解制乙烯联产和炼厂催化裂化副产仍是最主要的丙烯来 源，但新型煤化工和丙烷脱氢已快速发展成为重要补充。 “十三五” 期间国内新增丙烯产能将主要来自东部沿海丙烷脱氢项目、 西部资源 地煤制烯烃项目和东部沿海甲醇制烯烃项目。预计到 2020 年底，国 内丙烯生产能力将达到 4260 万吨/年，到 2025 年将达到 5000 万吨/ 年。2017 年国内丙烯表观消费量约 3116 万吨，同比增长 10.0%。近 年来，由于国内丙烯衍生物的需求旺盛， 使得每年还需大量进口丙烯 下游衍生物如聚丙烯、丙烯腈、丁辛醇、苯酚丙酮、环氧丙烷、乙丙 橡胶等，丙烯当量消费量远高于表观消费量。 2017 年丙

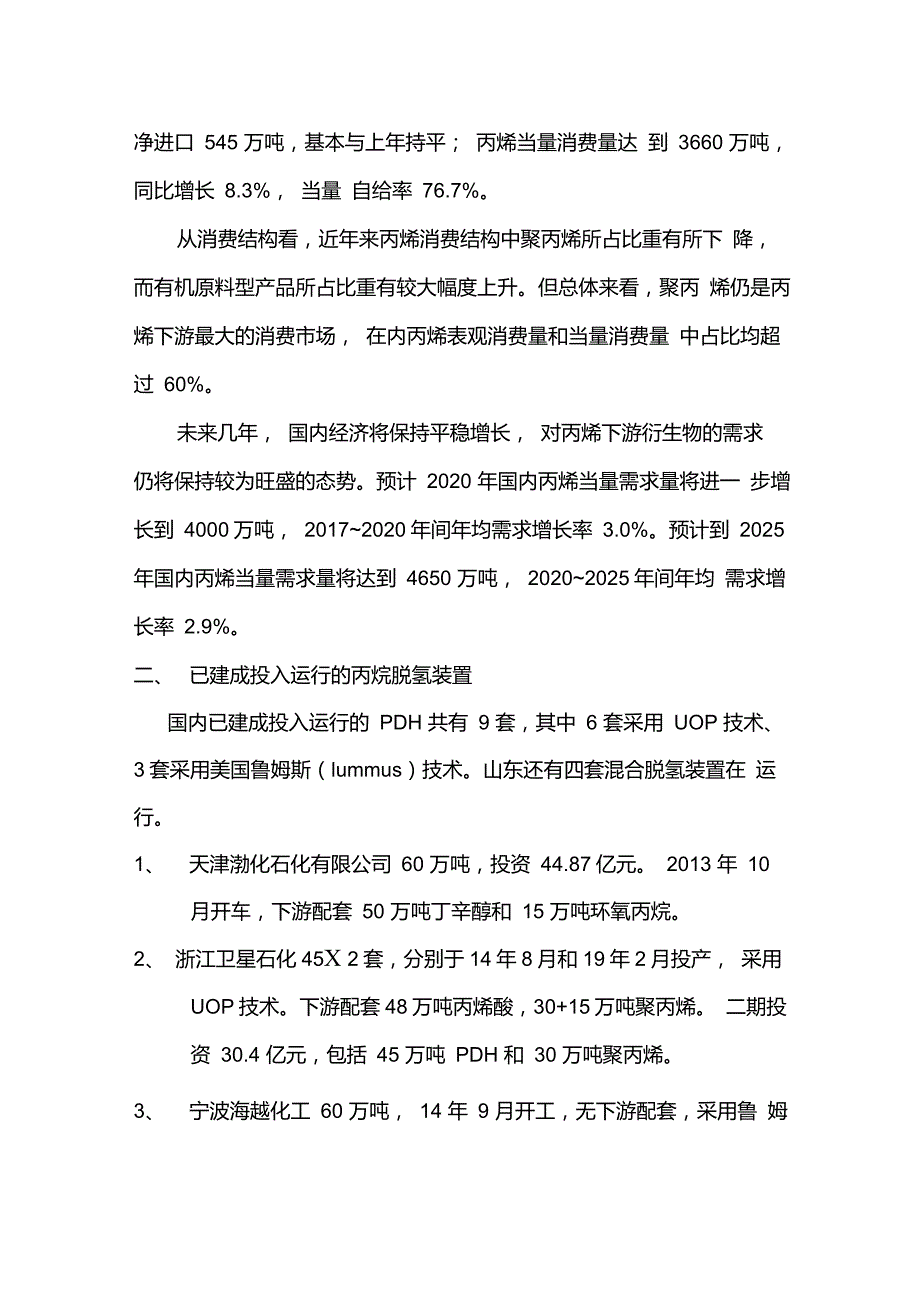

3、烯单体净进 口量达到 309.7 万吨，同比增长 6.7%；除聚丙烯、苯酚、乙丙橡胶等 少数品种进口保持增长外， 下游衍生物进口多数出现较明显下降， 下 游聚丙烯当量净进口 545 万吨，基本与上年持平； 丙烯当量消费量达 到 3660 万吨，同比增长 8.3%， 当量 自给率 76.7%。从消费结构看，近年来丙烯消费结构中聚丙烯所占比重有所下 降，而有机原料型产品所占比重有较大幅度上升。但总体来看，聚丙 烯仍是丙烯下游最大的消费市场， 在内丙烯表观消费量和当量消费量 中占比均超过 60%。未来几年， 国内经济将保持平稳增长， 对丙烯下游衍生物的需求 仍将保持较为旺盛的态势。预计 2020 年

4、国内丙烯当量需求量将进一 步增长到 4000万吨， 20172020年间年均需求增长率 3.0%。预计到 2025 年国内丙烯当量需求量将达到 4650 万吨， 20202025年间年均 需求增长率 2.9%。二、已建成投入运行的丙烷脱氢装置国内已建成投入运行的 PDH 共有 9 套，其中 6 套采用 UOP 技术、 3套采用美国鲁姆斯（lummus）技术。山东还有四套混合脱氢装置在 运行。1、天津渤化石化有限公司 60 万吨，投资 44.87亿元。 2013 年 10 月开车，下游配套 50 万吨丁辛醇和 15 万吨环氧丙烷。2、 浙江卫星石化45X 2套，分别于14年8月和19年2月投产，

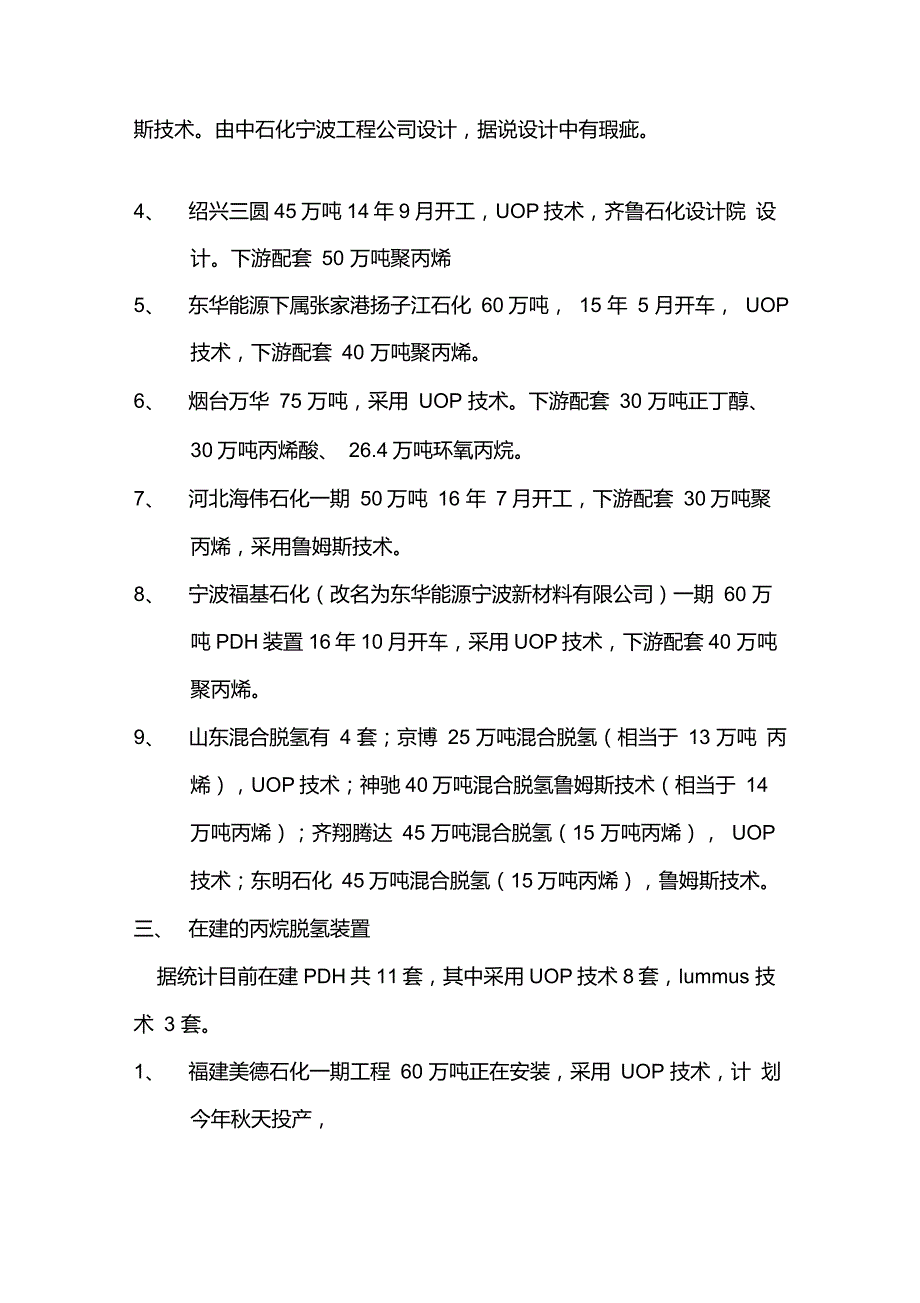

5、 采用UOP技术。下游配套48万吨丙烯酸，30+15万吨聚丙烯。 二期投资 30.4 亿元，包括 45 万吨 PDH 和 30 万吨聚丙烯。3、宁波海越化工 60 万吨， 14 年 9 月开工，无下游配套，采用鲁 姆斯技术。由中石化宁波工程公司设计，据说设计中有瑕疵。4、绍兴三圆45万吨14年9月开工，UOP技术，齐鲁石化设计院 设计。下游配套 50 万吨聚丙烯5、东华能源下属张家港扬子江石化 60万吨， 15 年 5 月开车， UOP 技术，下游配套 40 万吨聚丙烯。6、烟台万华 75 万吨，采用 UOP 技术。下游配套 30 万吨正丁醇、 30万吨丙烯酸、 26.4万吨环氧丙烷。7、河北

6、海伟石化一期 50万吨 16 年 7月开工，下游配套 30万吨聚 丙烯，采用鲁姆斯技术。8、宁波福基石化（改名为东华能源宁波新材料有限公司）一期 60 万吨PDH装置16年10月开车，采用UOP技术，下游配套40 万吨聚丙烯。9、山东混合脱氢有 4 套；京博 25 万吨混合脱氢（相当于 13 万吨 丙烯），UOP技术；神驰40万吨混合脱氢鲁姆斯技术（相当于 14万吨丙烯）；齐翔腾达 45 万吨混合脱氢（15 万吨丙烯）， UOP 技术；东明石化 45万吨混合脱氢（15万吨丙烯），鲁姆斯技术。三、在建的丙烷脱氢装置据统计目前在建PDH共11套，其中采用UOP技术8套，lummus 技术 3 套。

7、1、福建美德石化一期工程 60 万吨正在安装，采用 UOP 技术，计 划今年秋天投产，2、广东东莞巨正源科技有限公司60万吨PDH，采用鲁姆斯技术, 一期工程已进入安装阶段，下游配套 2X 30万吨聚丙烯。计划 2019 年底投产。3、河北海伟石化二期工程 50 万吨装置已开始设计，继续采用 lummus 技术。4、宁波福基石化（改名为东华能源宁波新材料有限公司）二期工程 60 万吨 PDH 装置已开工建设，继续采用 UOP 技术，计划 2020 年开工。5、嘉兴鸿基所属子公司浙江华泓新材料 45万吨，采用UOP技术， 现处于土建施工阶段，计划 2020年投产。6、浙江石化 60 万吨采用 U

8、OP 技术，计划 2019 年开工。7、连云港盛虹集团（江苏斯尔邦） 70 万吨，采用 UOP 技术，已 开工建设。8、汇丰石化 25 万吨装置采用 UOP 技术，设备已订货，土建已开 始。9、青岛金能 90 万吨丙烷脱氢为全球最大的单套装置，采用 lummus 技术， 2019 年元旦前已奠基开工建设。10、万达天弘 45万吨装置， 实际为 30 万吨，采用 UOP 技术，已开 始设备订货。11、 淄博齐翔腾达45万吨PDH，投资31.47亿元，采用UOP技术， 已开工建设。环评报告已受理。12、滨化集团投资建设 60 万吨丙烷脱氢， 配套丁烷异构、 环氧丙烷 （异丁烷共氧化法） 联产叔丁醇

9、 合成氨、聚乙烯等， 投资 128 亿元，已于2019年1月3日奠基。13、淄博鑫泰石化C3产业链精深发展氢能源综合利用项目一期工 程30万吨丙烷脱氢采用鲁姆斯技术，已于 2018.12月和鲁姆 斯签约。14、河南南浦环保科技有限公司（洛阳）丙烷-聚丙烯酰胺产业链项目，投资42.7亿元，包括20万吨PDH（ UOP技术）、丙烯晴、 MMA、聚丙烯酰胺等，已于2019年1月签订设计施工合同， 由寰球公司下属东北炼化公司总承包。计划2021年底竣工投产。四、规划中拟建设的丙烷脱氢装置1、东华能源在连云港规划建设120（60+60）万吨2、海南洋浦傲立石化有限公司建设 30万吨PDH，投资10亿元

10、 现处于设计阶段。3、无棣森岳规划建设60万吨4、铭港（东明石化）规划建设 60万吨5、龙口道恩集团建设60万吨6、京博石化规划中，正在和专利商技术交流7、中科海南新材料有限公司60万吨/年丙烷脱氢及深加工项目位 于海南洋浦，投资48.9亿元，包括60万吨PDH和40万吨聚 丙烯，现在进度是环评第一次公示。&江苏延长中燃化学轻烃深加工项目包括 120万吨PDH 2018年10月落户江苏泰兴，尚未动工。9、 东辉集团丙烷脱氢及下游产业综合利用于 2018年11月和广东 茂名市签订框架协议。10、国乔石化100万吨PDH及90万吨聚丙烯将落户福建泉港石化 园区。11、广东鹏尊能源开发有限公司30

11、万吨丙烷脱氢，采用uop技术， 已停工。五、主要设计单位中国华陆工程公司（原化工部第六设计院），位于西安山东齐鲁石化工程有限公司，位于临淄中石化宁波工程公司，位于宁波和上海中国天辰工程有限公司位于天津六、主要技术来源及对比PDH技术问世迄今已有20多年历史，经过不断完善，工业应用日 趋成熟。开发PDH工艺成功的有UOP公司，鲁姆斯Lummus公司， KBR公司，Snamprogetti公司，Uhde公司，林德公司等 6家公司。 但是国内现有、在建、拟建的PDH装置选用的均为UOP和鲁姆斯2 家，其他4家在国内没有装置，我公司应在UOP和鲁姆斯之间选择。工艺对比专利商美国UOP美国鲁姆斯（lum

12、mus）反应器类型移动床和重整类似，4个反应 器并列，连续使用。固定床间歇使用，5-8个卧式 反应器切换使用，再生方式连续再生和重整相同，催化剂1周循环再生一遍，周期性再生，每25分钟切换 一次。反应器结焦后切换通风 烧焦再生，再生完成后通入物 料反应。催化剂使用贵金属Pt做催化剂，无使用金属Cr做催化剂，有毒，毒，价格高，使用量小，每天 补充20-40公斤，催化剂寿命 4年，初期末期活性变化不大， 活性比鲁姆斯低价格低，使用量大，不需补充， 催化剂寿命2年，末期活性降 低较多，活性比UOP高。对原料要求对原料中杂质要求严格，尤其 是硫含量不大于50ppm，国内 炼厂丙烷一般不能满足要求。对原

13、料中杂质要求较宽松。转化率单程转化率33%， 丙烯选择性84%单程转化率44%, 丙烯选择性87%供热方式加热炉周期性烧炭反应温度600-650540-600反应压力0.035MPa负压稀释剂氢气做稀释剂不使用稀释剂丙烷单耗1.19t/t（ uop 自称可达 1.13）1.14t/t专利工艺包、再生控制系统、干燥 控制系统。工艺包、加热炉等加工费用1吨丙烯加工费用大约1000-1200元左右，丙烷丙烯差价1800 兀左右是盈亏平衡点。七、UOP典型60万吨PDH装置UOP技术的60万吨丙烷脱氢主装置占地110X220米，总投资 27-30亿左右，其中主装置投资18-20亿元左右，外围配套8-1

14、0亿元。 典型物料平衡：丙烷：89.809吨/小时丙烯：75吨/小时氢气：2.94吨/小时（32600方/小时）碳四：4.583吨/小时燃料气：7.24吨/小时八、丙烯下游产业链丙烯下游产业链最大的产品为聚丙烯，占比约 60-70%。丙烯晴为丙烯下游第二大产品，占比约8-10%。环氧丙烷为丙烯下游第三大 产品，占比约8%。丁/辛醇占比约6%,苯酚炳酮占比约5%,还有 其他下游产品如：环氧氯丙烷、丙烯酸、乙丙橡胶等。上游原料中游基础化工产品蒸汽裂解丙烯腈丙 烯 产 业 链原油 天然气 煤炭PDH正丁醇、辛醇环氧丙烷丙酮MTP苯酚己二腈己二胺丙烯酰胺聚醚多元醇丙二醇MMA双酚-A丙烯酸环氧氯丙烷下游化工产品丙烯产业链
