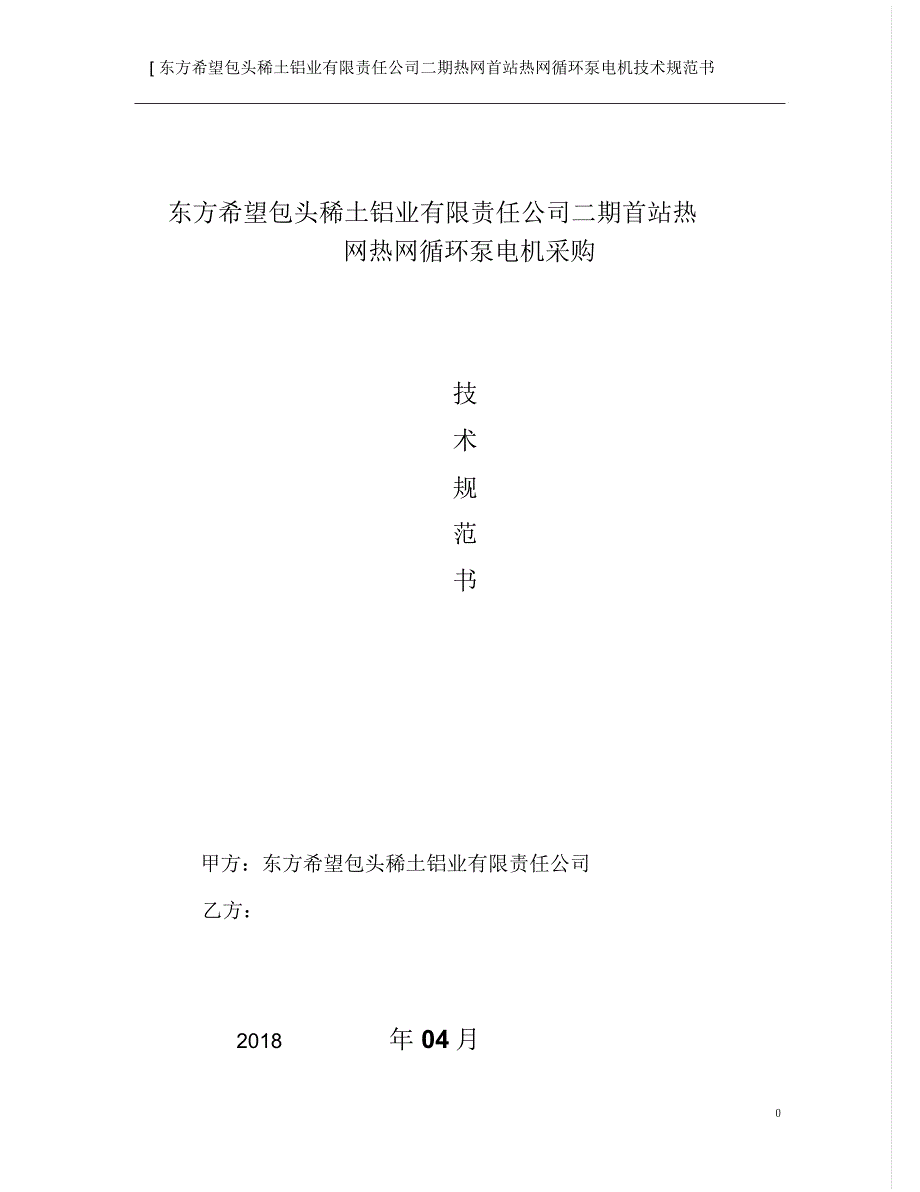

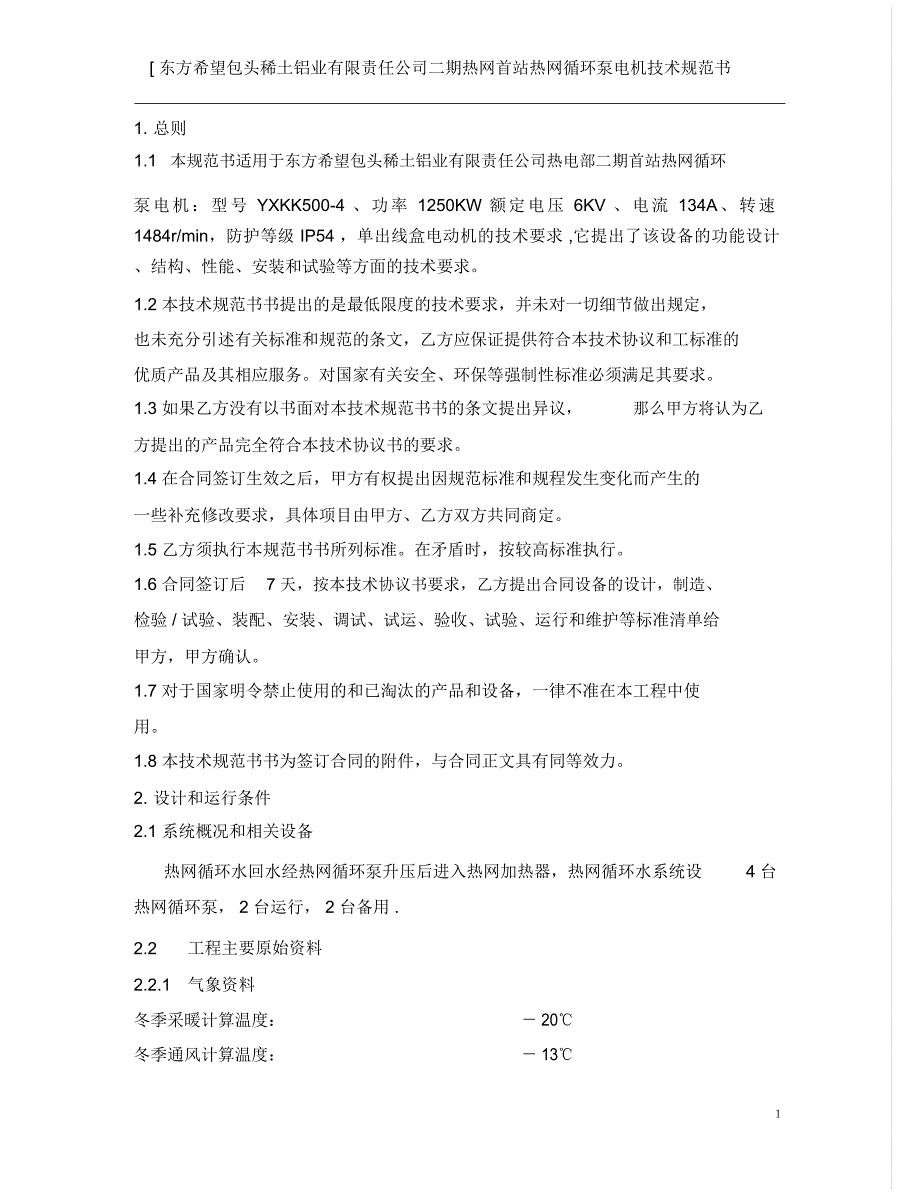

1、 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书东方希望包头稀土铝业有限责任公司二期首站热网热网循环泵电机采购技术规范书甲方：东方希望包头稀土铝业有限责任公司乙方：2018年 04月 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书1. 总则1.1本规范书适用于东方希望包头稀土铝业有限责任公司热电部二期首站热网循环泵电机：型号 YXKK500-4 、功率 1250KW 额定电压 6KV 、电流 134A、转速1484r/min，防护等级 IP54 ，单出线盒电动机的技术要求 ,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本
2、技术规范书书提出的是最低限度的技术要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术协议和工标准的优质产品及其相应服务。对国家有关安全、环保等强制性标准必须满足其要求。1.3 如果乙方没有以书面对本技术规范书书的条文提出异议，那么甲方将认为乙方提出的产品完全符合本技术协议书的要求。1.4 在合同签订生效之后，甲方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体项目由甲方、乙方双方共同商定。1.5 乙方须执行本规范书书所列标准。在矛盾时，按较高标准执行。1.6 合同签订后7 天，按本技术协议书要求，乙方提出合同设备的设计，制造、检验 / 试验、

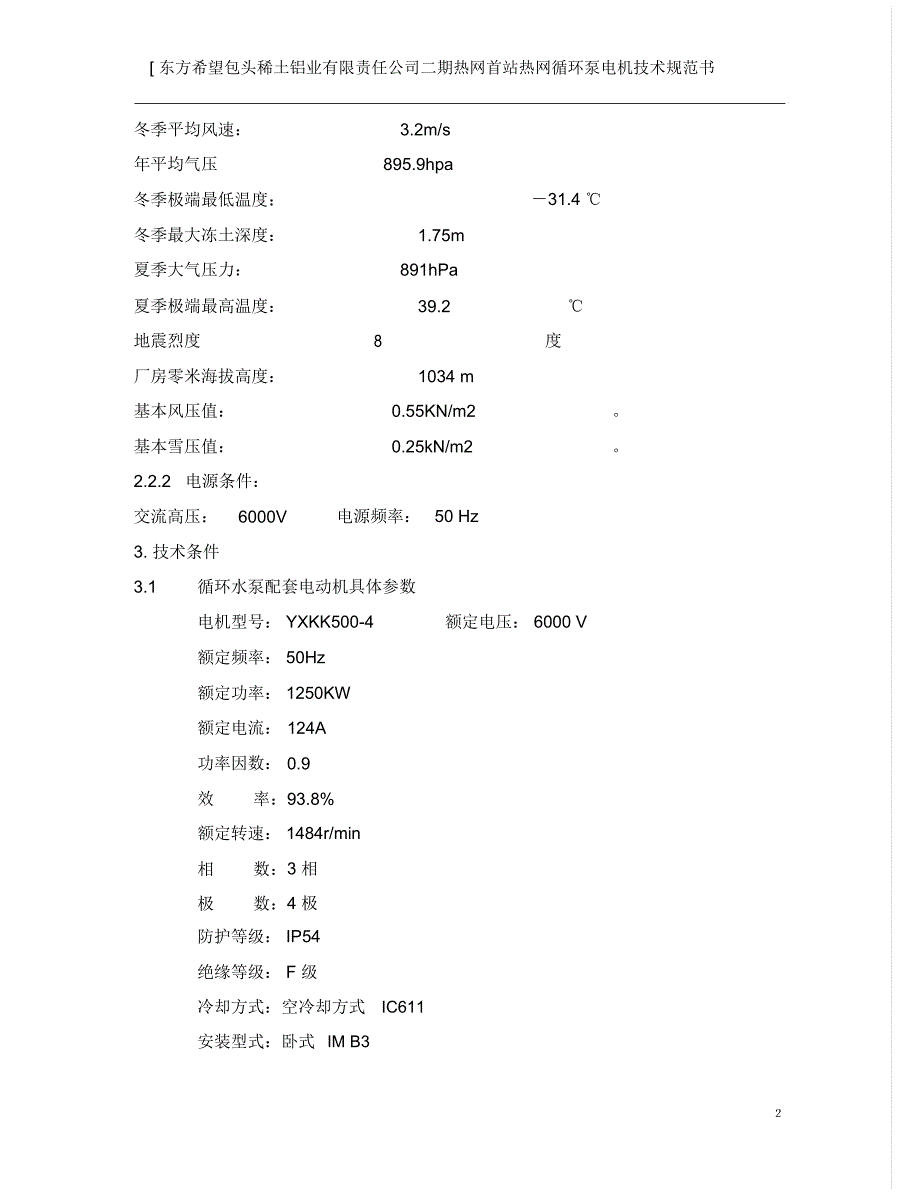

3、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给甲方，甲方确认。1.7 对于国家明令禁止使用的和已淘汰的产品和设备，一律不准在本工程中使用。1.8 本技术规范书书为签订合同的附件，与合同正文具有同等效力。2. 设计和运行条件2.1 系统概况和相关设备热网循环水回水经热网循环泵升压后进入热网加热器，热网循环水系统设4 台热网循环泵， 2 台运行， 2 台备用 .2.2工程主要原始资料2.2.1气象资料冬季采暖计算温度： 20冬季通风计算温度： 13 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书冬季平均风速：3.2m/s年平均气压895.9hpa冬季极端最低温度：
4、31.4 冬季最大冻土深度：1.75m夏季大气压力：891hPa夏季极端最高温度：39.2地震烈度8度厂房零米海拔高度：1034 m基本风压值：0.55KN/m2。基本雪压值：0.25kN/m2。2.2.2电源条件：交流高压：6000V电源频率： 50 Hz3. 技术条件3.1循环水泵配套电动机具体参数电机型号： YXKK500-4额定电压： 6000 V额定频率： 50Hz额定功率： 1250KW额定电流：124A功率因数：0.9效率：93.8%额定转速： 1484r/min相数：3 相极数：4 极防护等级： IP54绝缘等级： F 级冷却方式：空冷却方式IC611安装型式：卧式IM B3
5、东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书转子型式：鼠笼工作方式：连续 S1过载系数： 1.1启动转矩倍数： 1.5启动电流倍数： 7.0最大转矩倍数： 2.0润滑脂： 3 号通用锂基脂旋转方向：从主轴伸端看，电机为逆针方向旋转，电机可逆转。外形尺寸严格按照原序号： J1310516 尺寸设计电机颜色：按甲方要求标执行， GSB05-1426-2001标准， 31 G04 中绿3.2循环水泵电动机性能要求3.2.1电动机的设计必须与循环水泵的运行条件和维护要求一致。电动机的特性曲线（特别是负载特性曲线）应完全满足循环水泵的要求，已知循环水泵的转动惯量2J=1750Kg
6、m，轴功率为 788.92KW。当电动机运行在设计条件下时,电动机的最大过载出力应不小于拖动设备的 110%。电动机应具有 F 级及以上的绝缘 , 温升不应超过 B 级绝缘使用的温升值。电机绕组应经真空浸渍处理（VPI) 。所有电动机的使用寿命在现场的规定的工作制下不小于 20 年。电动机的连接线与绕线的绝缘应具有相同的绝缘等级。电压和频率同时变化， 两者变化分别不超过 5%和 1%时，电动机应能带额定功率；当频率为额定，且电源电压与额定值的偏差不超过士5时，电动机能输出额定功率；当电压为额定，且电源频率与额定值的偏差不超过士1时，电动机亦能输出额定功率。在额定电压下，电动机启动电流倍数不大
7、于7.0 。电动机应能在额定电压下直接启动，在不低于90%额定电压时应能平稳启动。当电压为 70%额定电压时，电动机应能自动启动。启动时间不大于20 秒。电动机应能承受电源快速切换过程中失电而不损坏，并且假定电机在切换前是满载运行。 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书电动机应满足在冷态下连续启动不少于二次，热态下连续启动不少于一次的要求。电动机的振动值应符合或低于国家有关标准。电动机空载时测得的振动速度有效值应不大于2.3mm/s。电动机的噪音在离机壳1 米处应小于 85dB(A) 。电动机轴承温度，滚动轴承不超过85。电动机旋转方向规定为：面对磨煤机电机，从
8、主轴伸端看，电机为逆时针方向旋转。旋转方向应有永久性，明显的标志。电动机应允许反转。在接线盒内应标明电动机的相序， 接线端子相间、相对地有足够的安全距离，并有外接电缆固定措施，绝缘子符合国家标准。电动机应有防止过电压的措施。电动机在热态下应能承受150%额定电流，而不变形或损坏，过电流时间不少于 30 秒。电动机在空载情况下，应能承受提高转速至其额定值的120%，历时 2min 而不发生有害变形。3.3结构要求 / 系统配置要求电动机为卧式单轴伸，外壳防护等级为 IP54 ，采用空一空冷却形式，冷却方式为 IC611，冷却器置于电机顶部。电动机转子为鼠笼结构， 应有可靠的防止鼠笼断条的改进措施
9、 转子笼条应有防位移措施。电动机定子槽楔不使用磁性槽楔。 （使用寿命 30 年）电动机的气隙不均匀度应不大于下表的规定。mm0.80.91.01.21.4/%17.516.015.013.010.0电动机的轴承采用进口FAG滚动轴承，轴承结构应密封，能隔绝污物和水，不能使润滑剂进入线圈。电动机特性曲线 （特别是负载特性曲线） 应完全满足其所驱动的磨煤机的要 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书求，电动机外形尺寸和安装尺寸应符合现场磨煤机的要求。电机均应有接线盒 , 且接线盒内主引线应相应加粗，以预防电机频繁启动引起进线过热 ，接线盒材质要求玻璃钢或铸塑。从电动
10、机主轴伸端看， 电源出线盒和加热器及测温元件接线盒，同在电动机右侧。厂家应提供内部接线与外部电缆接合的连接器，连接器为高压绝缘柱式接线（不得更改）。3.3.10电动机应设有可靠的接地装置，并应有指示接地的明显标志。3.3.11电机铁心硅钢片采用冷轧优质产品。3.3.12保证电机机座下底板厚度 40mm.3.3.13电机转子与轴连接筋板要求加厚加宽. 尺寸（40*110mm)3.3.14以上内容成品成型甲方派技术人员验证。3.4乙方须向甲方提供实测的R值，W 值（R/R）010010003.5电动机仪表和控制要求3.5.1电动机每组绕组应设有2 个温度测点，每个轴承设有 1 个温度测点。测温元件
11、采用 pt100 双支三线热电阻并可靠安装。并应接至相应的接线盒内。3.5.2电动机安装在轴承壳上的热电阻应有足够的强度, 至少应能克服两倍于轴承最大振动时的推力。厂家提供的电动机轴承测温热电阻应为pt100 三线热电阻测温元件 , 并应接至相应的接线盒内。3.6 标准电动机的设计、制造必须满足最新版的国家和电力行业（包括原水电部、原能源部）标准规范 ,同时也必须满足有关安全、环保、劳动保护及其它方面最新版的国家强制性标准和规程（规定）的要求和有关标准中强制性条款的要求。如果本协议中存在某些要求高于上述标准，则以本协议的要求为准。在不与上述规定标准规范（规定）相矛盾的条件下，可以采用行业标准。
12、乙方设计制造所执行标准如与下面标准矛盾 ,应按较高的标准执行。GB755旋转电机基本技术要求 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书GB997电机结构及安装型式代号GB1993旋转电机冷却方法GB4942电机外壳保护等级GB/T13957-92大型三相异步电动机和基本系列技术条件3.7电动机性能保证值3.7.1循环水泵配套电动机性能保证值：3.7.1.1当环境温度为 40时，电动机的额定功率为 1250KW3.7.1.2电动机的效率96 %( 额定功率 )3.8调试要求乙方应对电动机的总体质量负全责，在安装期间，派专人现场帮助用户安装调试，并负责解决与所驱动设备配
13、合的问题。在设备完全安装好后，进行必要的试验，并按验收标准进行。进行这些试验的时候，乙方应派人到现场帮助，指导解决试验暴露的缺陷。直到合格为止。4. 监造（检查）和性能验收试验4.1.工厂检验工厂检验是质量控制的一个重要组成部分。乙方须严格进行厂内各生产环节的检验和试验。乙方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。工厂检验的所有费用包括在合同总价之中。4.2性能验收试验性能验收试验目的为了检验合同设备的所有性能是否符合技术要求。性能验收试验的地点为甲方现场，甲方负责实验准备。性
14、能试验的时间 : 电机到厂后 3 日内，甲方组织到货验收。在磨煤机电机带负载运行 1 个月内或电机到厂 3 个月内创造条件带载运行，并出具运行验收报告，单台设备的试验由甲乙双方协商确定。 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书4.3性能验收试验的内容材料试验：材料应根据标准试验，提供甲方非破坏性试验资料。工厂试验：电动机效率功率因数堵转电流最小转矩最大转矩。4.4.现场试验甲方在设备完全安装好后，进行必要的试验，并按验收标准进行。进行这些试验的时候， 乙方应派人到现场帮助， 解决试验暴露的缺陷， 直到合格为止。4.5性能验收试验的标准和方法GB 10068.2旋转
15、电机振动测定方法及限值振动限值GB 10069旋转电机噪声测定方法及限值噪声限值GB 1032三相异步电机试验方法4.6性能验收试验的费用本附件 4.5 和乙方试验的配合等费用已在合同总价内。其它费用，如试验在现场进行，由需甲方承担；在乙方工厂进行，则已包含与合同总价之中。4.7性能、验收结果确认性能、验收报告由甲方在电机正常运行半年出具，甲乙双方共同参加并签章确认结论。如双方对试验的结果有不一致意见，双方协商解决。进行性能验收时，乙方接到甲方通知而不派人参加试验，则被视为对验收试验结果的同意，并进行确认签盖章。5. 包装 , 装卸 , 运输与储存5.1包装运输5.1电动机的包装应符合GB/T
16、13384 标准的规定 ,并采取防雨防潮防锈、防震等措施，以免在运输过程中，由于振动和碰撞引起轴承等部件的损坏。设备出厂时，零部件的包装符合JB2647 的规定，分类装箱，遵循适于运输、便于安装和查找的原则。5.2乙方投标时提供包装标准及示意图。电机及其附件的包装应采取防潮、防锈蚀等措施，保证12 个月内不发生锈蚀和损坏。如果超过12 个月时，一般应进行检 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书查，并重新作防锈处理。5.3电机运输费用、安全由乙方负责。6. 供货要求及范围6.1一般要求 :本协议规定了合同设备的供货范围。乙方保证提供设备为全新的、先进的、成熟的、完
17、整的和安全可靠的，且设备的技术经济性能符合附件1 的要求。乙方应提供详细供货清单，清单中依次说明型号、数量、功率、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和或数目不足，乙方仍须在执行合同时补足。除有特别注明外，所列数量均为两台电动机所需。乙方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。提供所需的备品备件，并在投标书中给出具体清单。提供所供的配件清单。6.2 供货范围：电机型号YXKK500-4电机额定功率1250KW电机额定电压6KV电机防护等级IP54电动机数量2 台。电动机必须为、生产制造、负责售后服务及质量三包。乙方要确认此范围并
18、提供细化清单6.2.1 1120KW电机本体序号名称规格和型号单数产地生产备注位量厂家1电动机本体台2单台2电机加热器套2随机3电源接线盒和测温及套2随机 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书序号名称规格和型号单数产地生产备注位量厂家加热装置接线盒4接地装置套2随机5测温元件套2随机6.3交货期 75 天到现场（商务合同签订后） 。6.4交货地点：东方希望包头稀土铝业有限责任公司7. 技术资料和交付进度7.1一般要求7.1.1乙方提供的资料应使用国际单位制，语言为简体中文。其中提供的图纸须同时提供电子文本（用32G U 盘带过来）。资料的组织结构清晰、逻辑性强。
19、资料内容正确、准确、一致、清晰完整，满足工程要求。乙方资料的提交及时、充分，满足工程进度要求。在合同签订后7天内给出全部技术资料（电机外形和安装尺寸图）和交付进度清单，并经甲方确认。乙方提供的技术资料一般可分为投标阶段，配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。乙方须满足以上四个方面的具体要求。对于其它没有列入合同技术资料清单，是工程所必需文件和资料， 一经需要，乙方应及时免费提供。7.1.6甲方要及时提供与合同设备设计制造有关的资料。7.1.7甲方提供的技术资料为 5 套7.2资料提交的基本要求7.2.1设备基础图。（含详细布置，动、静载和抗地震结构图）7.
20、2.2设备外形尺寸图，总平面布置图，正视图，侧视图，并有详细尺寸。电动机的总组装图，剖视图，间隙表。设备部件明细表（含规范、数量、重量和材料）。 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书各冷却器的技术参数和各系统接口、滤网、法兰的尺寸直径、参数。安装调试和运行、维修说明书。备件及专用工具清单供货范围系统图以上资料的电子文档电动机部分 :电动机总装图电动机安装图电动机外形尺寸图电动机运输尺寸图电动机测温元件布置图及接线板图定子绕组出线图电动机出力图和过负荷运行曲线过电压保护原理图、接线图、及安装图电动机在额定电压和最低起动电压下的转矩曲线定子绕组装配图、接线图转子装配
21、图、接线图电动机及其它部件使用说明书转子锻件及其它重要材料检验报告出厂试验报告合格证所有配供仪表的安装使用说明书以上所有正式资料上注明 “东方希望包头稀土铝业有限公司热电部二期首站热网循环水泵电机”字样，并注明版次。最终资料提交后不得任意修改，设备到货后与所提资料不符所造成的一切返工和损失由乙方负责赔偿。7.3施工、调试、试运、机组性能试验和运行维护所需的技术资料（甲方提出具体清单和要求，乙方细化，甲方确认）包括但不限于：提供设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料。安装、运行、维护、检修所需的详尽图纸和技术文件, 包括设备总图、部件 东方希望包头稀土铝业有限责任公司二期热
22、网首站热网循环泵电机技术规范书总图、分图和必要的零件图、计算资料等。设备的安装、运行、维护、检修说明书, 包括设备结构特点、安装程序和工艺要求、起动调试要领。运行操作规定和控制数据、定期校验和维护说明等。乙方应提供备品、配件总清单和易损零件图。7.4乙方须提供的其它技术资料（甲方提出具体清单，乙方细化，甲方确认）包括以下但不限于：检验记录、试验报告及质量合格证等出厂报告。乙方提供在设计、制造时所遵循的规范、标准和规定清单。设备和备品管理资料文件 , 包括设备和备品发运和装箱的详细资料 ( 各种清单 ), 设备和备品存放与保管技术要求 , 运输超重和超大件的明细表和外形图。详细的产品质量文件 ,
23、 包括材质、材质检验、焊接、热处理, 加工质量 , 外形尺寸，性能检验等的证明。设备检验验收单适用范围适用于设备验收合同编号合同名称合同金额合同单位开工时间冷态竣工时热态竣工验收时间间时间用途验收标准空载标准负荷存在问标准题振动驱动端垂直 0.02mm驱动端垂直 0.10mm驱动端水平 0.02mm驱动端水平 0.10mm驱动轴向 0.02mm驱动轴向 0.10mm非驱动端垂直 0.02mm非驱动端垂直 0.10mm 东方希望包头稀土铝业有限责任公司二期热网首站热网循环泵电机技术规范书非驱动端水平非驱动端水平 0.10mm 0.02mm非驱动轴向非驱动轴向 0.10mm 0.02mm2温度定子线圈定子线圈 120 120驱动端轴承驱动端轴承 80 80非驱动端轴承非驱动端轴承 75 753绝缘2500兆欧4电流I0 27A甲方：东方希望包头稀土铝业有限责任公司授权代表：签订日期： 2018 年月日单位地址：包头市稀土高新区希望工业园区东方希望包头稀土铝业有限责任公司邮编： 014060乙方：授权代表：签订日期：年月日单位地址：邮编：
