1、word操作步骤:链路聚合Link Aggregation方案一 静态链路聚合-3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20ZXR10(config)#exitZXR10(config)#interface fei_1/1 -接PC机ZXR10(config)#exitZXR10(config)#interface fei_1/2 -接PC机ZXR10(config)#exit2、创建SMARTGROUP 组，并设置为静态ZXR10 (config)# inte
2、rface smartgroup1ZXR10(config-if)# smartgroup mode onZXR10(config-if)#exit3、将端口参加到链路聚合组中：ZXR10 (config)# interface fei_1/15 -接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode on-以静态方式将端口成员参加链路聚合组ZXR10 (config)# interface fei_1/16 -接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode on-以静态方式将端口参加链路聚合组ZXR10

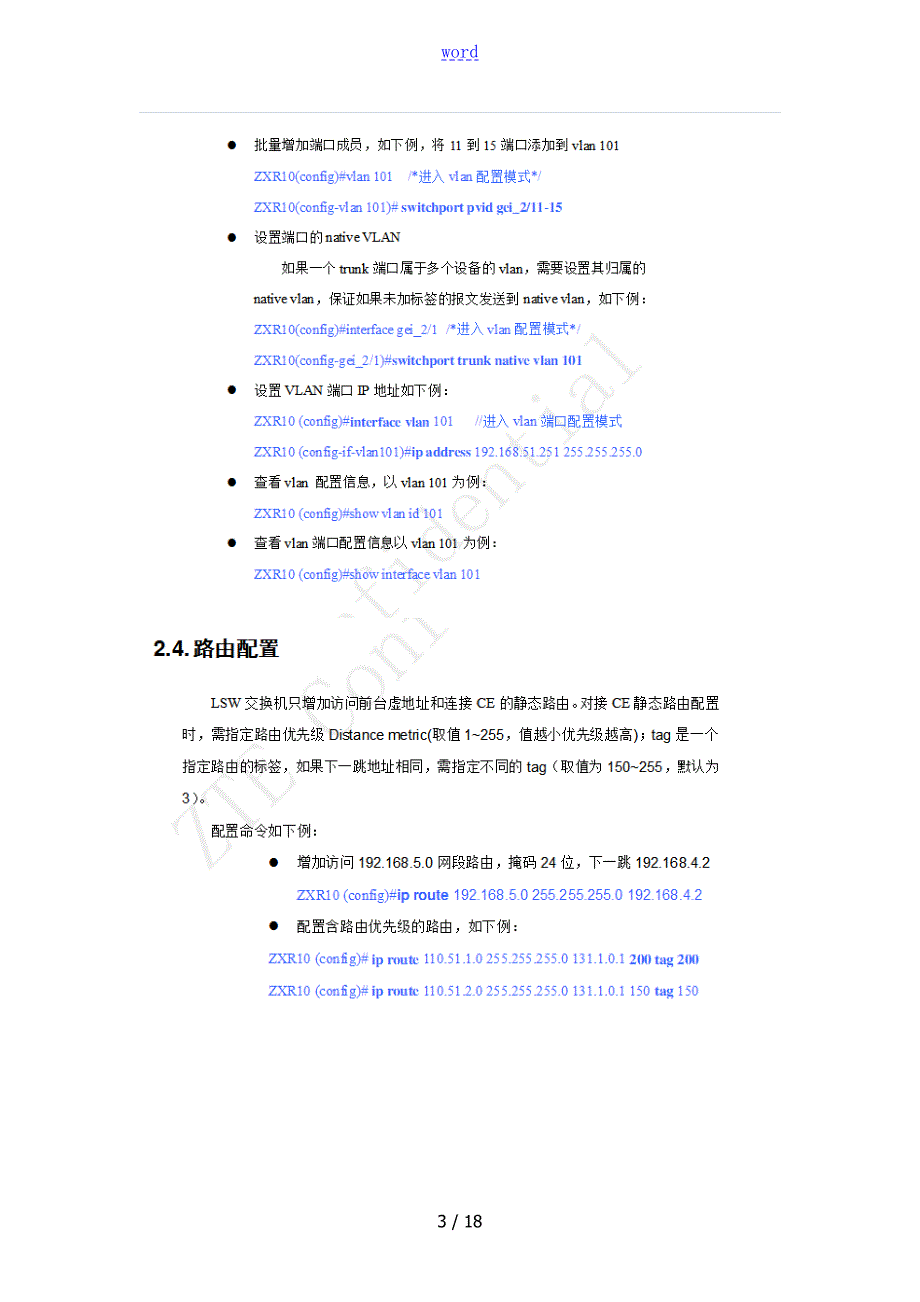

3、 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1-进入虚拟链路聚合组1ZXR10 (config-if)# switchport mode trunk-修改虚拟链路聚合组1的模式为TRUNK20-虚拟链路聚合组1承载VLAN 10,20ZXR10 (config)#exit3228-2交换机配置同3228-1一样方案二：动态链路聚合-3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20Z
4、XR10(config)#exitZXR10(config)#interface fei_1/1 -接PC机ZXR10(config-if)#switchport access vlan 10ZXR10(config)#exitZXR10(config)#interface fei_1/2 -接PC机2、创建链路聚合Link Aggregation：-ZXR10 (config)# interface smartgroup1ZXR10 (config-if)#smartgroup mode 802.3ad /1、on是静态聚合2、802.3ad是动态链路聚合，此条语句不是所有的交换机都需要配置
5、需要具体查看相关命令ZXR10 (config-if)#exit3、将端口参加到链路聚合组中：ZXR10 (config)# interface fei_1/15 -接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode active/passiveZXR10 (config)# interface fei_1/16 -接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode active/passive4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1ZXR10 (
6、config-if)# switchport mode trunkZXR10(config-if)#switchport trunk vlan 10,20ZXR10 (config)#exit注：聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设置为on模式。聚合模式设置为active或passive时端口运行LACP，active指端口为主动协商模式，passive指端口为被动协商模式。配置动态链路聚合时，应当将一端端口的聚合模式设置为active，另一端设置为passive，或者两端都设置为active。三、查看配置结果:1、查看smartgroup 信息：ZXR10 (c

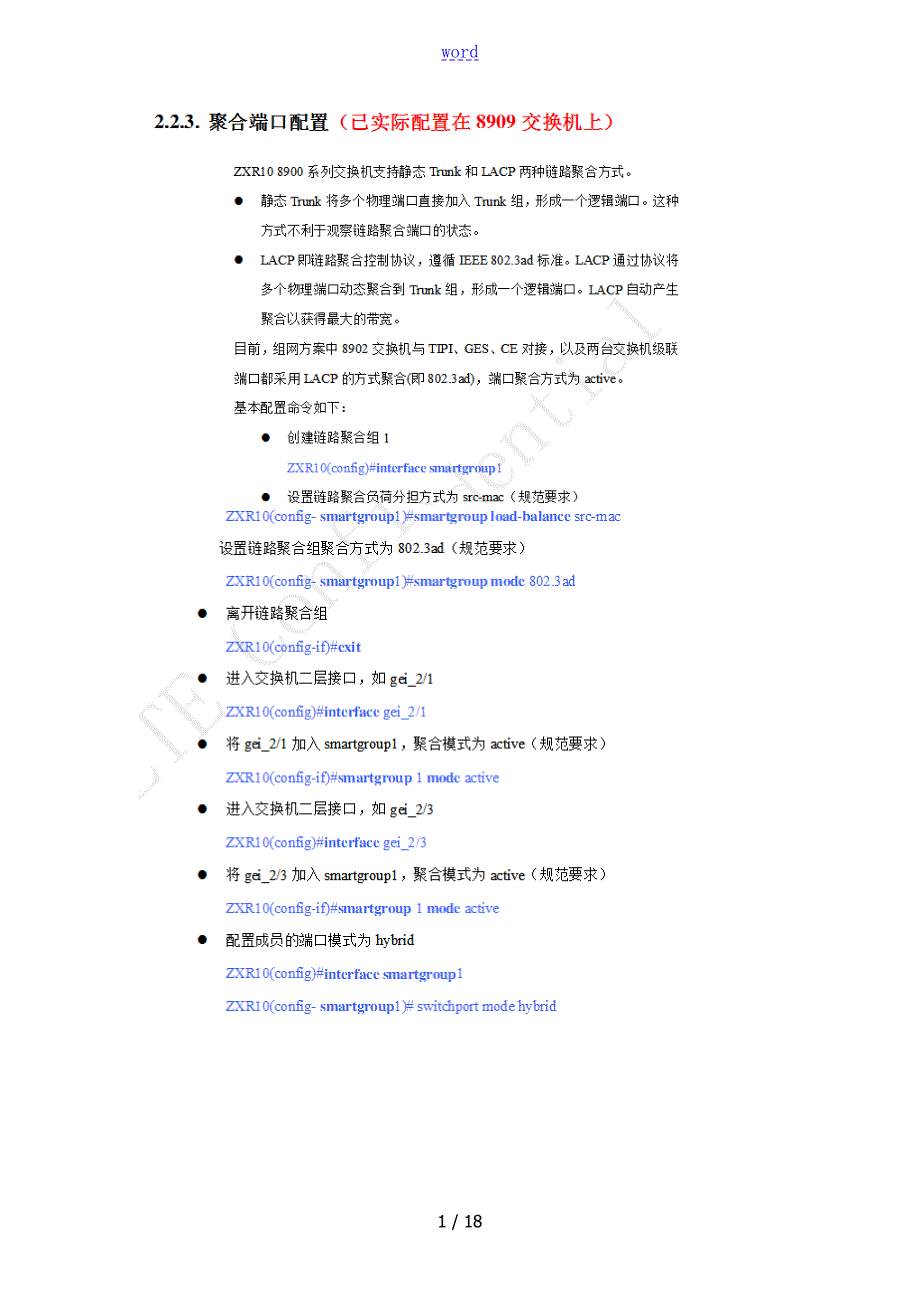

7、onfig)#show lacp 1 internal2、查看vlan信息：ZXR10 (config)#show vlan3、查看端口信息：ZXR10 (config)#show interface brief四、验证配置结果:1、不同交换机的一样vlan是否通。2、不同交换机的不同vlan是否通。3、拔掉smarttrunk中的任何一个端口，看看对通讯有没有中断。中兴链路聚合中兴ZXR10千兆路由交换机以与万兆路由交换机支持静态Ttunk和LACP两种链路聚合方式。静态trunk直接将端口参加到trunk组，形成一个逻辑端口，这种方式不利于观察端口的状态。LACP是一种基于802.3ad标
8、准的协议，它支持端口动态的参加trunk组，LACP自动产生聚合以获得最大的带宽。 中兴链路聚合功能支持32个trunk组，每个组里面可以允许有8个端口聚合，中兴交换机允许端口不在一个槽位上，但是所选择的端口必须是全双工模式，而且速率也必须保持一致。中兴聚合链路的逻辑端口称作为smartgroup,我们可以把smartgroup当做一个普通的端口来用。配置聚合链路的步骤：1.创建trunk组 int smartgroup (1-32)2.添加成员端口 进入接口模式配置smartgroup mode on /active/passive on是静态的 active/passive是动lacp动态
9、的 需要注意的是成员端口的链路类型必须和smartgroup链路的类型保持一致，比如都为trunk或者都为access3.设置链路负载分担的方式 有6种方式 基于源/目的端口 基于源/目的mac地址 源/目的IP等.配置实例interface smartgroup1int f0/1smartgroup 1 mode activeinf f0/2smartgroup 1 mode activeint smartgroup 1switchport mode trunkswitchport trunk vlan 10swithcport trunk vlan 20show lacp 1 nerghb

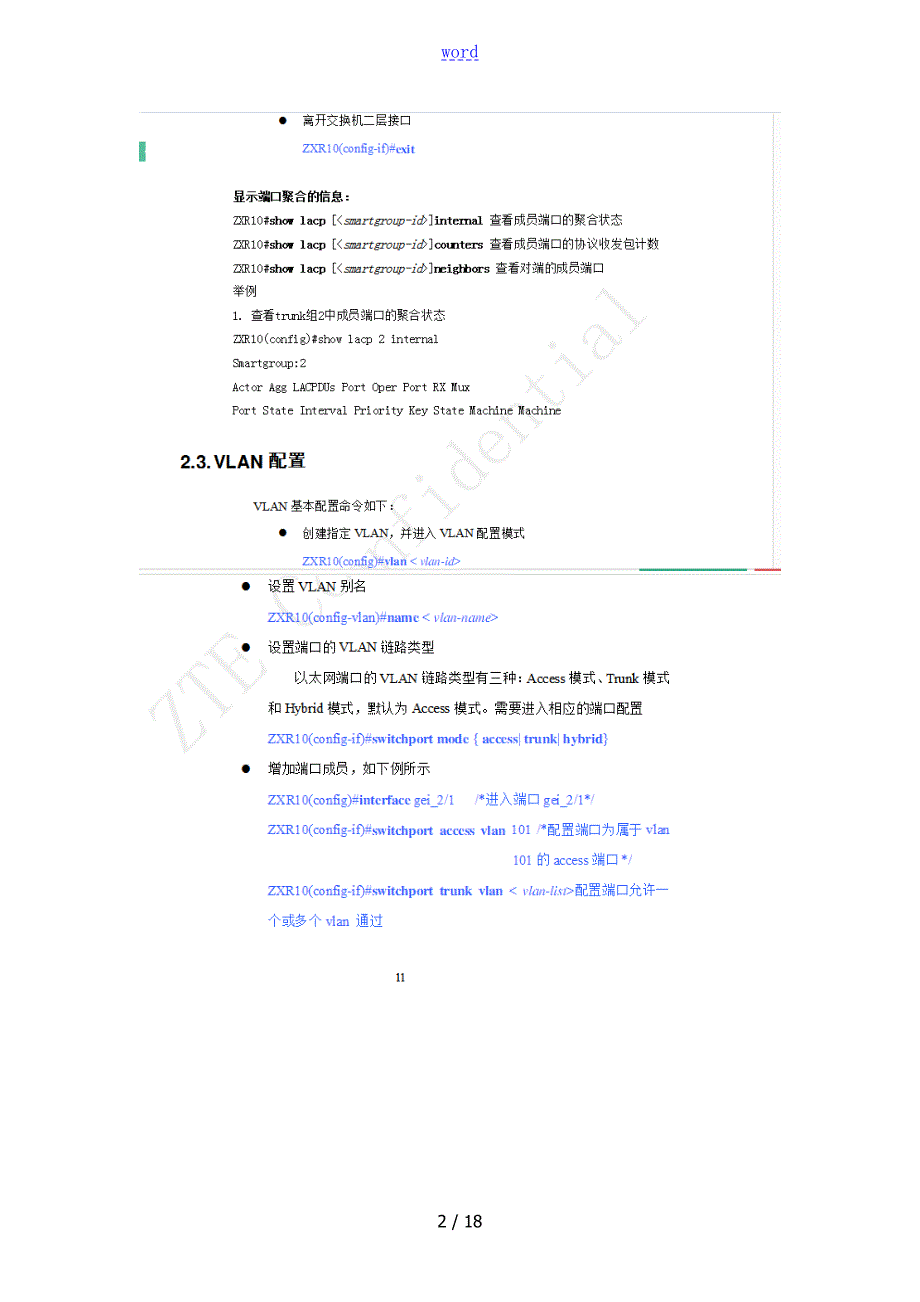

10、ors 查看对端成员show lacp 1 interface 查看组1中成员端口的状态配置链路聚合需要注意以下几个问题：1参与聚合的端口必须保证根本属性与配置属性一致。2不同型号的设备，支持的trunk组不同，低端交换机最多支持16个聚合组，中高端交换机最多支持32聚合组，路由器最多可支持64个聚合组。各类设备参与在同一个聚合组下最多可以有8个端口。3端口的聚合方式配置为动态时，两端端口可以选择全部为active或者至少保证其中一端端口为active。4聚合方式选择静态或者动态根据具体环境选择，对于设备之间存在传输或者端口为光口时建议采用动态聚合。二、LACP动态与静态1、配成动态时，只有收
11、到对端的LACPDU包后本端的端口才能绑定到聚合组。2、配成静态时，即使没有收到对端的LACPDU包，本端的端口也能绑定到聚合组。3、在使能了LACP的情况下，配成静态的聚合组能够和未使能LACP的Trunk组通业务，而配成动态的如此不行。采用聚合配置时，组网和可行的配置组合说明如下：1如果olt和对端交换机是直接点对点对接，没有跨越传输设备，不能采用“静态+强制，下述配置组合均可以：静态+自协商动态+自协商动态+强制2假设olt和交换机之间还有传输设备，必须采用动态聚合，可以采用的配置有：动态+自协商动态+强制3不需要使用聚合，仅仅单个上联口和对端交换机对接时，假设中间还有传输设备，端口建议
12、配置为强制模式；假设中间没有传输设备，端口建议配置为自协商模式。1.强制模式下：端口只要tx插上光纤硬件就会以一定的频率往外发送idle帧，如果端口的rx方向能收到与自己频率一样的idle帧，就认为对端的属性和本端端口一致，本端端口就建链了。所以在只拔掉一方rx的情况下，这一方的tx仍在往外发送idle帧，导致另外一方的rx方向一直能收到idle帧，并认为自己端口是建链的。这样另一方就不会将端口从聚合组里删除。流量仍旧会均衡到这个端口上导致丢包。2.自协商模式下：千兆光口需要协商双工状态。这个是通过硬件发送C帧协商出来的，有一个交互过程。在拔掉一方rx的情况下，虽然这一方的tx仍能往外发送C帧
13、但是却不能收到对端发送过来的C帧，两边没方法交互，所以都会掉链。两边都会将端口从聚合组里删除。中兴8908-链路聚合配置交换机a和交换机b通过smartgroup端口相连，它们分别由4 个物理端口聚合而成。smartgroup的端口模式为trunk，承载vlan10 和vlan20交换机a 的配置：zxr10_a(config)#interface smartgroup10zxr10_a(config)#interface gei_5/1zxr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface gei_5/2z
14、xr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface gei_5/3zxr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface gei_5/4zxr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface smartgroup10zxr10_a(config-if)#switchport mode trunkzxr10_a(config-if)#switch
15、port trunk vlan 10zxr10_a(config-if)#switchport trunk vlan 20zxr10_a(config-if)#switchport trunk native vlan 10交换机b 的配置：zxr10_b(config)#interface smartgroup11zxr10_b(config)#interface gei_3/5zxr10_b(config-if)#smartgroup 11 mode passivezxr10_b(config)#interface gei_3/6zxr10_b(config-if)#smartgroup 1
16、1 mode passivezxr10_b(config)#interface gei_3/7zxr10_b(config-if)#smartgroup 11 mode passivezxr10_b(config)#interface gei_3/8zxr10_b(config-if)#smartgroup 11 mode passivezxr10_b(config)#interface smartgroup11zxr10_b(config-if)#switchport mode trunkzxr10_b(config-if)#switchport trunk vlan 10zxr10_b(c
17、onfig-if)#switchport trunk vlan 20zxr10_b(config-if)#switchport trunk native vlan 10在C200/C220上的上联端口链路聚合设置ZXAN#show lacp 1 internal显示trunk组内的端口成员ZXAN#show interface smartgroup1显示trunk组的端口VLAN模式access/trunk/hybrid与PVIDZXAN#show vlan port smartgroup1显示trunk组的所属VLANZXAN#show running-config interface ge
18、i_0/6/1显示端口所属链路聚合的模式on/active/passiveZXAN(config)#interface smartgroup1创建并进入trunk组ZXAN(config-if)#exit退出trunk组ZXAN(config)#interface gei_0/6/1进入上联口ZXAN(config-if)#smartgroup 1 mode on将上联口参加trunk组1，模式on表示静态聚合该命令能正确执行的前提是gei_0/6/1与smartgroup1这两个端口的VLAN属性必须完全一致，包括access/trunk/hybrid、所属的VLAN、是否tag等ZXAN(
19、config-if)#exit退出上联口ZXAN(config)#interface smartgroup1进入trunk组ZXAN(config-if)#switchport vlan 200 tag把trunk组参加VLAN把trunk组看作是一个逻辑端口，对其的VLAN操作与普通的端口一样。该命令执行后组中的端口成员的VLAN配置也会相应改变。ZXAN#show running-configinterface smartgroup1显示链路聚合负荷分担方式ZXAN(config-if)#smartgroup load-balancesrc-mac/dst-mac/src-dst-mac/
20、src-ip/dst-ip/src-dst-ip设置链路聚合负荷分担方式ZXAN(config)#interfacegei_0/6/1进入上联口ZXAN(config-if)#no smartgroup将上联口从trunk组内删除ZXAN(config)#no interfacesmartgroup1删除trunk组，前提是内部的端口成员都已经被删除2618交换机链路聚合配置交换机A和交换机B通过聚合端口相连将端口15和16捆绑而成，交换机A的端口1与交换机B的端口2是VLAN2的成员，交换机A的端口2与交换机B的端口4是VLAN3的成员。2.6 配置步骤2.6.1 静态聚合交换机A的具体配置
21、如下：zte(cfg)#set lacp enable /使能LACP功能zte(cfg)#set lacp aggregator 3 add port 15-16 /在LACP 3中参加端口15和16zte(cfg)#set lacp aggregator 3 mode static /设置LACP 3的聚合模式为静态zte(cfg)#set vlan 2 add trunk 3 tag /在VLAN 2中参加trunk 3，并打tagzte(cfg)#set vlan 2 add port 1 untag /在VLAN 2中参加端口1，不打tagzte(cfg)#set vlan 3 ad
22、d trunk 3 tag /在VLAN 3中参加trunk 3，并打tagzte(cfg)#set vlan 3 add port 2 untag /在VLAN 3中参加端口2，不打tagzte(cfg)#set port 1 pvid 2 /设置端口1的PVID为2zte(cfg)#set port 2 pvid 3 /设置端口3的PVID为3zte(cfg)#set vlan 2-3 enable /使能VLAN 2和3交换机B的具体配置如下：zte(cfg)#set lacp enable /使能LACP功能zte(cfg)#set lacp aggregator 3 add port
23、 15-16 /在LACP 3中参加端口15和16zte(cfg)#set lacp aggregator 3 mode static /设置LACP 3的聚合模式为静态zte(cfg)#set vlan 2 add trunk 3 tag /在VLAN 2中参加trunk 3，并打tagzte(cfg)#set vlan 2 add port 2 untag /在VLAN 2中参加端口2，不打tagzte(cfg)#set vlan 3 add trunk 3 tag /在VLAN 3中参加trunk 3，并打tagzte(cfg)#set vlan 3 add port 4 untag /
24、在VLAN 3中参加端口4，不打tagzte(cfg)#set port 2 pvid 2 /设置端口2的PVID为2zte(cfg)#set port 4 pvid 3 /设置端口4的PVID为3zte(cfg)#set vlan 2-3 enable /使能VLAN 2和32.6.2 动态聚合交换机A的具体配置如下：zte(cfg)#set lacp enable /使能LACP功能zte(cfg)#set lacp aggregator 3 add port 15-16 /在LACP 3中参加端口15和16zte(cfg)#set lacp aggregator 3 mode dynam
25、ic /设置LACP 3的聚合模式为动态zte(cfg)#set vlan 2 add trunk 3 tag /在VLAN 2中参加trunk 3，并打tagzte(cfg)#set vlan 2 add port 1 untag /在VLAN 2中参加端口1，不打tagzte(cfg)#set vlan 3 add trunk 3 tag /在VLAN 3中参加trunk 3，并打tagzte(cfg)#set vlan 3 add port 2 untag /在VLAN 3中参加端口2，不打tagzte(cfg)#set port 1 pvid 2 /设置端口1的PVID为2zte(cf
26、g)#set port 2 pvid 3 /设置端口3的PVID为3zte(cfg)#set vlan 2-3 enable /使能VLAN 2和3交换机B的具体配置如下：zte(cfg)#set lacp enable /使能LACP功能zte(cfg)#set lacp aggregator 3 add port 15-16 /在LACP 3中参加端口15和16zte(cfg)#set lacp aggregator 3 mode dynamic /设置LACP 3的聚合模式为动态zte(cfg)#set vlan 2 add trunk 3 tag /在VLAN 2中参加trunk 3，
27、并打tagzte(cfg)#set vlan 2 add port 2 untag /在VLAN 2中参加端口2，不打tagzte(cfg)#set vlan 3 add trunk 3 tag /在VLAN 3中参加trunk 3，并打tagzte(cfg)#set vlan 3 add port 4 untag /在VLAN 3中参加端口4，不打tagzte(cfg)#set port 2 pvid 2 /设置端口2的PVID为2zte(cfg)#set port 4 pvid 3 /设置端口4的PVID为3zte(cfg)#set vlan 2-3 enable /使能VLAN 2和32.7 验证方法PC-1和PC-2不能互通，PC-1和PC-3互通，PC-2和PC-4互通；当拔掉交换机A的15或16端口时，PC-1和PC-3、PC-2和PC-4还可以互通。同时，可通过相关命令显示LACP的配置信息和聚合结果，下面命令可在所有模式下运行。show lacp /显示LACP的配置信息show lacp aggregator 3 /显示LACP聚合组聚合信息show lacp port 15-16 /显示LACP参与聚合的端口信息2.8 实验结论链路聚合形成的新的逻辑端口和交换机普通的端口一样，可以打tag或不打tag，链路聚合有增加上行带宽和链路备份的作用。18 / 18
