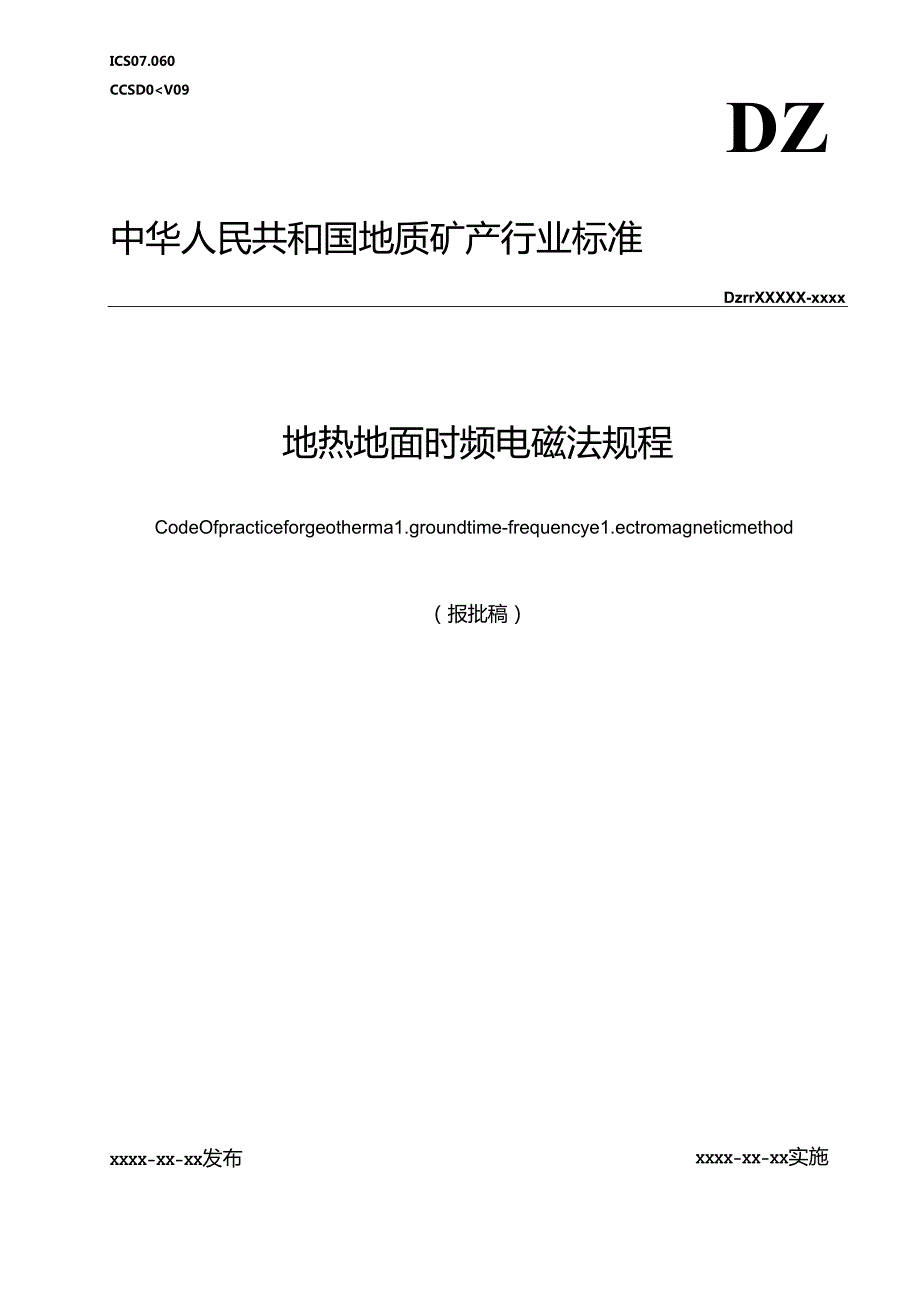

《地热地面时频电磁法规程》 (报批稿).docx

上传人:田海滨 文档编号:385535 上传时间:2025-07-19 格式:DOCX 页数:31 大小:88.31KB
下载 相关 举报
《地热地面时频电磁法规程》 (报批稿).docx_第1页
第1页 / 共31页
《地热地面时频电磁法规程》 (报批稿).docx_第2页
第2页 / 共31页
《地热地面时频电磁法规程》 (报批稿).docx_第3页
第3页 / 共31页
《地热地面时频电磁法规程》 (报批稿).docx_第4页
第4页 / 共31页
《地热地面时频电磁法规程》 (报批稿).docx_第5页
第5页 / 共31页
点击查看更多>>
资源描述

1、ICS07.060CCSD0nagne1.icMe1.hixJ).4总则4.1 应用条件4.1.1 热储(带状热储、层状热储或干热岩)与国岩存在明显的电阻率差异.4.1.2 热储有足够大的规模,其正演电场或极场振幅异常曲线帕值相对于背景场振幅曲战变化率不低于5%.4.1.3 电磁麋出和人文干扰因素不影响曲线形态刻画,电磁有效原始信号(50HziJE波后)幅伯不小于背景噪音的5倍,信噪比不低于14dB.4.1.4 测区地表条件健弊满足时频电俄法发射场源和接收端俗设要求.42方法功能4.2.1 主要研究洲区地层结构、构造形态、断裂空间展布.4.2.2 圈定地热异常目标犯区,刻画热储结构、含水性(水

2、热型地热资源)或干热心分布,423用于热储水力压裂监测,预测压裂液运移方向及始散范困,估缴储层改造体积,评价压裂效果.4.3工作装置43.1装置组成工作装置由发射场源和接收装置两部分组成,发射场源采用电性源,即接地导线源AB.接收装JS分为电场伯号接收:装置和破场信号接收装置,电场接收装置为接地水平也偶极MN,磁场接收奘说为破传感器或不接地跳圈,4.3.2常用工作装Jf常用工作装电为赤道奘置,该装置的测点布设在场源AB(W或两侧测线应与场源AB平行,两者之间夹角应不大3,装置示意见图I。注:EX为沿测线方向布设的水矽U分iibHZ为毛衣水平所布设的蚕H磁场分fit;AB为及9楸,儿长傻宜为3k

3、mAB20025-501:25000250-50050-10055叁数设计1.1.1 根据建立的测区地电模型,进行正演计算,设计观测参数,正演模拟方法参见附录A.1.1.2 设计观测参数包括发射液AB的长度、收发距、激发频率等。5.6 设计书编写5.6.1 在开展现场工作之前,应嫔制详细施工设计书.5.6.2 设计书编写依据实际需要可分为:地热资源预可行性勘查设计、地热资源可行性勘查设计、干热岩压裂赛测设计.5.6.3 设计书编写提纲及要求参见附录B5.7 设计书的审批与变更5.7.1 设计书应通过任务来源单位组织的审批,设计书未经批准不得施工.5.7.2 在施工过程中,因客观条件的影响.无法

4、按照i殳计书执行时,可根据实际情况对设计书内容进行词整并应得到任务来源单位的认可.6仪器设备6.1 仪器的叁考技术指标根据地热勘查工作的技术要求,时频电做法仪器宜满足表3指标要求.6.2 仪器使用与维护仪济使用与维护要求如下:a仪器应配有专门操作员,应定期保养检资,野外工作期间严格按仪器使用说明书和操作规程进行使用与维护:b)开工前和收工后应对发射端和接收裁仪器设箸进行机试,施工期校长时应增加测试次数,两次测试间隔不大于90天。发射端设得应检测其各项性能参数是否满足表3所列指标,接收端仪零应进行一致性试验,以验证仪落稳定性:c仪湍在搬运过程中应轻装、轻放,避免碰撞:d)野外工作期间,如遇到仪器

5、发生无法排除的故障,应立即停止使用该设符并送回维修;e)发肝铝和接收端仪器设备发生严重碰撞或跌落或发生故障时应及时检修,发射擢仪器设备检测正常,接收端仪器设备一致性对比介格后方可继续工作,表3仪器参考技术指标表发射单元接收单元栉标项技术指标指标项技术柏林频率拖困0.001HZ500HZ工作道数不少于2道埔出电JKDC)I50V-2000V果样本250HzTOOOHz,宜具各多档采择率,井可预先进界输出电流3OA-I5OA内嚎音05V(2m.36dB输出电僚变化率5%(负我不变)道间小音-85dB(2ms.36dB)电泣逆变关斯时何20002广播电台、雷达站、通讯某M等10003高压电力规500

6、4繁忙的公路、钻井平台2007.5.4 测点平面坐标和高程应实测,7.5.5 测点处应设置标志,标明测点的线点编号。756测线允许在设计测线距10%范围内冏整,防匚困难地区宜在20%范附内调整.7.5.7 施工剖面较长,施工时若一个发射源无法Sg盖整条剖面,应布置多个发射源.同剖面果泉时若改变发射源,两个发射源之间的交又獴盖利点不少于I个。7.5.8 施工中如所获资料表明原设计的测长度不足以完成地质任务时,应适当延长测战,7.6 接收装置与布设7.6.1 接收分fi1.一股为水平电场分量Ex和垂直磁场分瓜Hz.各分属以排列方式沿测税多道接收.7.6.2 应按设计规定的接收电偶极距布极,电体极即

7、及方位应实测.电偶极冲的误差不能大于极距的1%.方位误差应小于1。.1.1.1 收电极应采用不极化电极,接地电阻应不大于200Oa在沙漠、戈壁,高阳岩石出露区,宜采用钻深坑、电极四周垫钠桩土、浇淞盐水等措施降低接地电阻,1.1.4 电极不应埋设在树根处、流水旁、繁忙的公路边,宜避免埋设在沟、炊处,两极相对岛基与极距之比应小于10%,在地形条件较复杂地区,可适当放宽更I30%.1.1.5 接收电极坑深度应不小于30cm,坑内用盐水和好混浆,泥浆深度不小于15Cm,放置电极时不宜用力按压,确保电极联部与泥浆充分接触.1.1.6 接收电极应在采集前20分钟埋置好,保持接地良好,两电极埋置条件加木相同

8、1.1.7 垂直越传感涔入土深度应大于感传感器长僮的2/3,露出地衣部分应用上全部堆埋、压实,且保证磁传感涔水泡居中。1.1.8 电极、磁传感器连线、接入仪器或前放盒的电缆均应不悬空、不交叉、不呈环状放置.应部分或全部压实或掩埋,防止晃动.1.1.9 压裂监测施工持续观测期内,宜一次性埋设不极化电极及连接的圻破战,且在监冽中保持不变,保障不同时间段观测时电极接地条件册本,致,1.1.10 若两次腰裂监测采集M间间附较长时.应设置稳固标志,并记录仪零与测点、测线的对应关系,确保米裂前、中、后同一溯点对应同一套采篥系统(包括破传感潺和采集站等).7.7 数据采集7.7.1 数据采集前的检者内容有

9、3)接收仪器与传输线连接是否牢固:b)按仪器操作说明行进行各项测试包括电极的接地电阻和电位差,底传照器的内阻和内噪音),记录头段参数应齐全正确,7.7.2 在发射信号前.记录长度不少于两分钟的背景噪声,获得毋个测点噪声背景.数据采集时同一排列的数据应按设计频率表进行扫频观测,分别聚集激发电流数据和测点接收数据。7.7.3 年次枭集结束,操作员应及时回放记录数据,初步评价发射、接收的数据质依,出现问题及时置找原因井H1.新聚集。7.7.4 发射操作员应按附录DD.1现场填写发射班报记录我.7.7.5 接收操作员应按附录D表D.2现场填写接收班报记录表.7.7.6 数据采集完成,激发电流数据和测

10、点观测数据应备份保存井及时找交资料处理人员。7.8 现场资料处理7.8.1 熟础原始数据评价及时梳理班报,分析接地电阻、电极极差变化、底传感器内阻变化等数据,当天对各参数变化较大的测点资料进行回放检食,7.8.2 啜声分析分析无激发信号时采集到的背景信号(噪音信号),研究测区不同时段的噪音水平和主频范围指3现场最佳施工时段的选择、仪器墙益参数的确定、测点偏移方向及距离的优化。7.8.3 信号处理7.8.3.1 信号叠加回放果集的时间序列信号.剔除不规则干扰信号对强加前的原始信号进行版谱分析,研究主要干扰噪音分布频段特征,指导处理人员开展数据游波及免加压制参数选择.7.8.3.2 溅波处理泄波处

11、理时,宜对泄波前后信号进行领谱分析,以了解滤波对信号的影响。7.8.4 数据转换7.8 -4.1频率域数据转授将时间序列数据游换成频率域数据,并建立测区所有测线的总数据库(包括测点坐标、发射米象数据和接收采集数据)。保存原始数据,做好文件索引,以便交找.7.9 .4.2浏览频率域数据对数据i5行初始检查,删除采集中产生的空道,对畸变数据进行枪看.绘制水平电场分IitEx、垂直磁场分量Hz的振幅和相位曲线.分析T扰情况.7.9 质量控制7.9.1 测量质量控制按照7.1、75和7.6的相关要求执行,操作员应记录各测点的偏移情况、电极如、方位、方位误差、周国环境等信息,并评估分析测收工作,统计表格

12、包括:a测点偏格情况统计表:b)测点电极距统计表:O测点电极距误差统计表;d)刈点方位统计表:c)测点方位误差统计去.7.9.2 设备状况质量控制按照7.2的要求定期进行仪器一致性对比等工作,监控仪器运行状态,并评估分析仪器状况,绘制图件包括:a配对电极极差收点图:b)一致性对比柱状图.793发射质量控制按照7.2的要求定期进行发射机测试.施工期间短天监控发射电流、电乐数据监捽发射机运行状态,并评估分析激发信号质量情况,绘制图件包括:a发射电流、电压统计柱状图:b)场源AB接地电阻统计柱状图:O场源AB与测城方位夹角统计柱状图:d)场源AB距统计柱状图:e收发距R统计柱状图.7.9.4 采柒质

13、量控制施工过程中执行7.6的相关要求,操作员应记录各测点电场分麻接地电阻、自然电位、干扰情况等参数.jf评估分析接收袋置状况,绘制图件包括:a接收MN电极接地电阻统计柱状图或平面等侦线图;b)ISfcMN电极白然电位统计柱状图或平面等值税图:c测点信喔比柱状图或平面等值战图.7.9.5 采集质量分析日报现场处理人员应每天对采集的数据参数进行统计分析.并编写当天的质豉H报.内容包括但不限于以下方面:a场源AB激发电流波形分析;b)噢声强度分析:O噪声频率成分分析;d)破传感器内阻分析:O电帙布极质量分析:f信噪比评价。796质检查及复测应依据7.10每天时数据麻城进行检杳,对麻麻不合格测点进行原

14、因分析并及时复测,对曲戏形态有明显变化的测点布设险证测点,进行异常查证。7.10资料质量评价7.10.1 时间域数据I可放、浏览原始数据.对时间域资料诳行质疑评价,遵循如下标准划分I、I1.、山级:aI级:有效信号比加数不少于7W6确定激发次数的80%.信号曲线硼滑,连续性好,能唯一确定曲线信噪比不低于20dB:b) I1.级:有效信号费加数不少于746确定激发次数的60%,信号曲段较圆滑,连续性较好,曲线形态明确信噪比不低于14dB:c) IU级(不合格):信号曲线散乱,不能满足H级的要求.7.10.2 频率域数盘依据全频段振幅曲线和相位曲线对频率域数据进行质量评价,遵砧如卜标准划分1、II

15、川侬:aI级:80%以上领点的数据连续性好,能唯确定曲i:b)11级:70%以上屋点的数掠连续性好,没有三个以上(含三个)的连续的变频点:OIH级不合格兀数据点分散.不能满足H级的要求.7.10.3 物理点质量评价每个勃理点的时间域数据质量和频率域振帕(或视电阻率)曲线、相位质量应分别评定,对W级曲战应注明不合格原因。物网点质量迸循如下标准划分I、I1.、川级:aI级:一个物埋点50%以上曲线行为I级,其它曲线评徼为II级:b)I1.级:一个物理点的所有曲线都为H级以上(含H级):c川级(不合格:不满足H级要求。7.10.4 综合质昆评价测点质量怦价满足1级品率不小于80%,小级品率不大于2

16、野外工作旗量合格.8资料验收8.1 检查验收原始资料须进行自检、互检和5金收三级检查自检、互检率应达到100%.按任务来源单位和本标准要求对野外资料进行检查,各项验也资料齐全,具备验收条件时可申请野外脸收.野外资料验收合格后,方可结束野外工作。8.2 原始资料野外验收时应提交以下晚始资料;a)发射源及接收点点位测盘记录:b)仪据测试记录:O发射操作记录班报:d)接收操作记录班报:c)时频电磁法原始数据.8.3 现场处理验收资料野外验收时应提交的现场处埋资料包括:a)频率域全频段电场分量Ex、描场分量HZ振幅(八)和相位(F)曲线:b)时间域电场分量Ex、段场分mHz衰减曲战:O实际材料图。

17、8.4 统计表野外验收时应提供的统计去包括:a)仪湍-致性误差统计表:b)被传呼器一致性误差统计表:C)时频电偎法物理点质量评价表,参见附录E,8.5 初步处理结果初步处理结果包括:a)视电阻率断面图:b)压裂监测定性异常分布图(开采开发阶段).8.6 测量资料测量资料包括:a发射源A、B极及接收点点位及M、N电极位置测埴记录:b)检杳点误差统计表.8.7 野外工作总结报告野外工作总结报告主要内容包括:a项目概况项目来源、目标任务、测区概况、工作瘠等八b)任务完成情况:O仪器测试、使用情况:d)方法技术:e质埴控制措施;f)质法评价;g)初步成果分析:h)其他.9资料处理与解释9.1 时间域资

18、料处理和解将9.1.1 资料预处I里后期资料预处理见7.8.3章节,主要为检查前期预处理工作完成情况及效果,判断是否能修用数据反演工作,若前期数据处理合格,可直接诳行数据反演:若数刖不合格,不能满足后期数据反演工作.则应由新处理或补充处理,9.1.2 求取地电参数根据求取的登加信号,转换成随时间变化的视电阻率曲线.9.13电阻率反演电阻率反演包括:a对视电阻率曲线进行泄波(一维港波、二维渔波)、压制干扰等处理,得到觇电阻率断面:b)根据已知的测井、地建等资料.分析测区电性相对变化规律.初步1解剖面地质结构:c)了解剖面地质结构,对井旁剖面进行定疑标定,确定深度标定的系数.采用成熟的方法进行深度

19、一电阻率反演,狭取深度一电阻率断面:d条件允许的情况下,可进行约束反演,9.1.4时间域提交的图件提交的图件包括:a)视电阻率断面图:b)深度-电阳率断面图。9.2频率域资料处理9.2.1 预处理工作预处理工作包括:a)对同TII:列不同频率表数据进行数据组制;求取不同周期方波挣加信号的堪波、3次或5次谐波领域电、毡场振幅相位,将所有激发周期获得的领域电磁场组合成随频率变化的电破场振阴和相位曲i:b)使用发射端电流数据对接收战聚集数据进行电流归一化;c)删除空道和In级晶测点,对垂测点数据诳行处理,确保每个测点是维一数据:d)计算各颇率的振帼和相位值,并对其进行编辑、平滑湖波等处理.9.2.2

20、 求取定性异常信息求取定性异常侑息包括:a)根据目标体的光蛤信息,分析振幅和相位异常响应的频率段,选取合适的处理频率;b)合并不同发射源的接收数据,进行统函利、潴波,可采用区域滤波或空间谑波等方式进行发射源场就影响校正:O采用空间谑波等方法求取沿剖面或全区的振福、相位的背景信息,去除区域背景影响,提取弁常信息:d)利用求取的异常信息,绘制异常曲战、平剖图、平面图等定性解科图件。9.23 电阻率反演处理电阻率反演处理包括:a)根据已知资料建立地层电性初始模型:b)以地层电性初始模型为基础,反海求取地层电阻率定优结果:O根据反演结果提取目标层系电阻率异常,绘制剖面和平面分布图。9.24 4频率域提

21、交的图件频率域提交的图件包括:a)嫉率域观电阻率反演断面图:b)热储定性常断面图或平面图:O热储层电阻率异常剖面图或平面图;d)热储改造段Ex相对振福升常图:e热储改造段反演电阻率残差刻面图:f)热储层(体)改造段反演电阻率残差切片图:g)热储层(体改造体枳三维立体屣布图:9.3 地质解释IS地质解样内容包括:a分析测区电阻率测井曲践、已有物探信息、岩E物性信息等资料,总站测区内地层纵向电性结构特征,依此对深度一电阳率断面进行电性层位标定,依据标定结果对深度一电阻率断面进行地质层位划分。b)综合分析电阻率断面振幅平面异常、地热地质资料,刻血地层岩忤、构造特征,厘清储层与施层情况。C)水热型层状

22、热储识别时应依据测区内测井数据及目标地层孔隙度参数,而目标地层区域的高孔网层段(区域进行标定、追踪,识别并刻画富流体有利区:水热型带状热储需识别目标帆向、宽度,评估其发育规模.d)干热岩目标识别时应踪合分析区域内热源、导热通道、储层、短层条件等信息.刻值干热岩空间展布,优选干热岩把区.e压裂监测项目应综合分析相时振幅弁常和电阻率反演残差异常,应结合施工过程中注入液收和压力磐数进行综合解林,依据定性分析结果预测热储压裂改造中呈低阻特征(负异常)压裂液运移方向、莅困,估算改造体枳(进液体积)等,9.3.2地质成果图件a)地质、地球物理涂合解择剖面图;b)热储目标分布图.9.4 图件制作按DzZTO

23、O69执行.IO成果报告编制与资料提交10.1 基本要求10.1.1 根据任务书、设计书、野外工作验收意见书及有关要求进行编制。10.1.2 报告所用费料应是羟质量验收合格的正式资料.10.1.3 成果报告械内容全面、重点突出、立论有据,所附图符合相关要求.10.2 报告主要内容报告主要内容包括:a序言(项目来源、性质);b目标任务及任务完成情况:O测区概况、以往工作程度及主要研咒成果:d)测区地质、地热地质及地球物理场特征:C野外工作方法技术及质技情况:f)资料处现及解修;g)地质一地球物埋综合解择水热型地热资源和干热岩勘查):h)压裂监测综合分析成果(液体分布、断裂预测、改造空间等):i)

24、结论与建议。103附图附图包括:a)定性解驿图件;b)定量解和图件:c)地桢解样图件:d)综合时比图件:c)其他.10.4资料提交10.4.1 提交时机及要求所有工作任务完成,经任务来源单位俎织验收合格后,应及时提交相关资料归档,资料提交格式及内容应满足任务来源单位的相关要求.10.4.2 原始资料提交的原始资料主要包括:a原始记录数据资料;b)现场处理资料:c统计表:d)班报:e测地资料:f)初步处理成果:g)野外生产工作总结报告.10.4.3 成果报告及附图提交的成果报告及附图主要包括:a)成果报告(文字报告及多媒体):bPffff1.tO其他需要提交的材料.附录A(资料性)正演模拟及叁数

25、选择A.1概述在项目立项或正式野外施工前,宜开展正演模拟以论证方法有效性,并辅助野外施工参数选择.A2模拟论证收集资料模拟论证宜收集测区及其周边的地质、地震勘探、电法勘探、测井、岩石物性等先脸信息,建立尽可能准确的地质一电阻率模型.并充分了解勘探目标的赋存形态及异常特征,结合测区内地形、地装及人文环境.粽合评价方法的可行性并指导施工参数的选择.A.3模拟论证实施方法模拟论证参考以下步骤.U)根据区域地旗、测井地质分层或电阻率分层信息确定该区域地质(电阳率层位划分.b)根据区内电测井数据或岩石物性数据赋与分层位电阻率值,建立地刷一电阻率模型。O收集目标体物性特征信息,研究其与国岩电阻率高低关系或

26、其在不同含水饱和度时电阻率变化特征,建立目标体不同形态、现模、含水饱和度的电阻率模型.d)当测区内只不地质、岩石物性、电测井等信息时,可建立一雄模型进行一维正演模拟:当测区内有较为准确的地优勘探成果或较为详细的地桢构造认识时,可建立二维模型进行:维正演:当测区内具有丰富的电泅井信息、高精度三维地凝成果时,可建立三维帙型诳行三雉正演模拟,e)正演模拟时宜模拟较大范国变化的AB距(3-15km),参数进行模拟,优先模拟目标体最大理深时所引起的异常响应频段范围,以确定合适的模拟笏率范困。f信号的激发周期(或频率与探测深度有关,在其他参数福确定的情况下.对于一定深度的目标体的Ai佳激发周期可由正演模拟

27、确定。当有多个不同深度目标时,应分别开展模拟工作.如图A.1所示,背景场与异常场振幅曲线在高频段重合一段,从图A(b)可以看出,异常扰动从().03S开始出现.这个从曲线的正极值到负极值所对应的扰动频率段,就是探测该目标体的以佳周期(频率)段,或者说有效控制探测I标的频率范相。其第一个极侑所对应的时间即是,2,其第二个极值所对应的时间即是i频率列表中国高频率方波冏期涌足式(AJ);式中:附录C(资料性)现场试验C1.现场试验畀外正式施工前应结令野外现场情况和施工任务需求is行现场试监。C.2现场试验内容现场试验内容包括:a)仪器一致性试脸:b)磁传感器一致性试验:c收发距试验:d)电极距试验:e城大激发周期试验;f干扰源影响试5金.C.3仪器一致慢试验接收仪湍一致性试验时宜将所有投入使用的接收仪耦在同一地点同时采集相同信号,对比所有仪器采集信号的一致性。试脸方法如下:a在仪器硬件设备允许时可同时采集标准信号发射机发出的一系列信号源:无标准信号发射源时,可在距离发射源Ikm以远区域,选取,处干扰较小的区域,布设一对接收电极,将所有仪器所有采集通道并联至该电极上,连接方法见示遨图C.1;一一卜YYXUUUN1.ItMtttt*如获婚1*trrt*Ct井。奴b)发射端发射一组包含多个频率的激发信号,所有仪擀同时采集核电极接收到的时序信号:C.6电极距试验电极距试脸目
