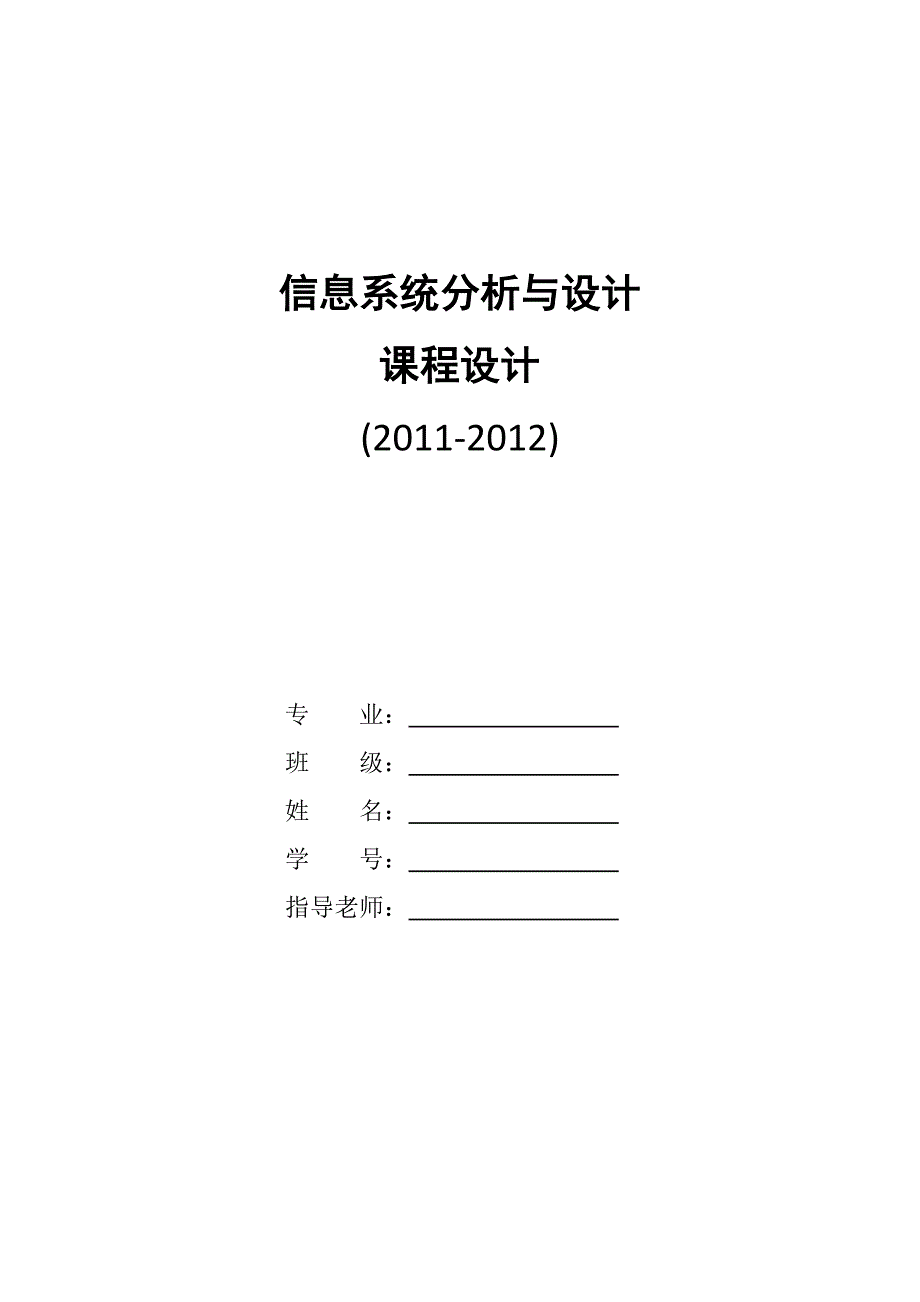

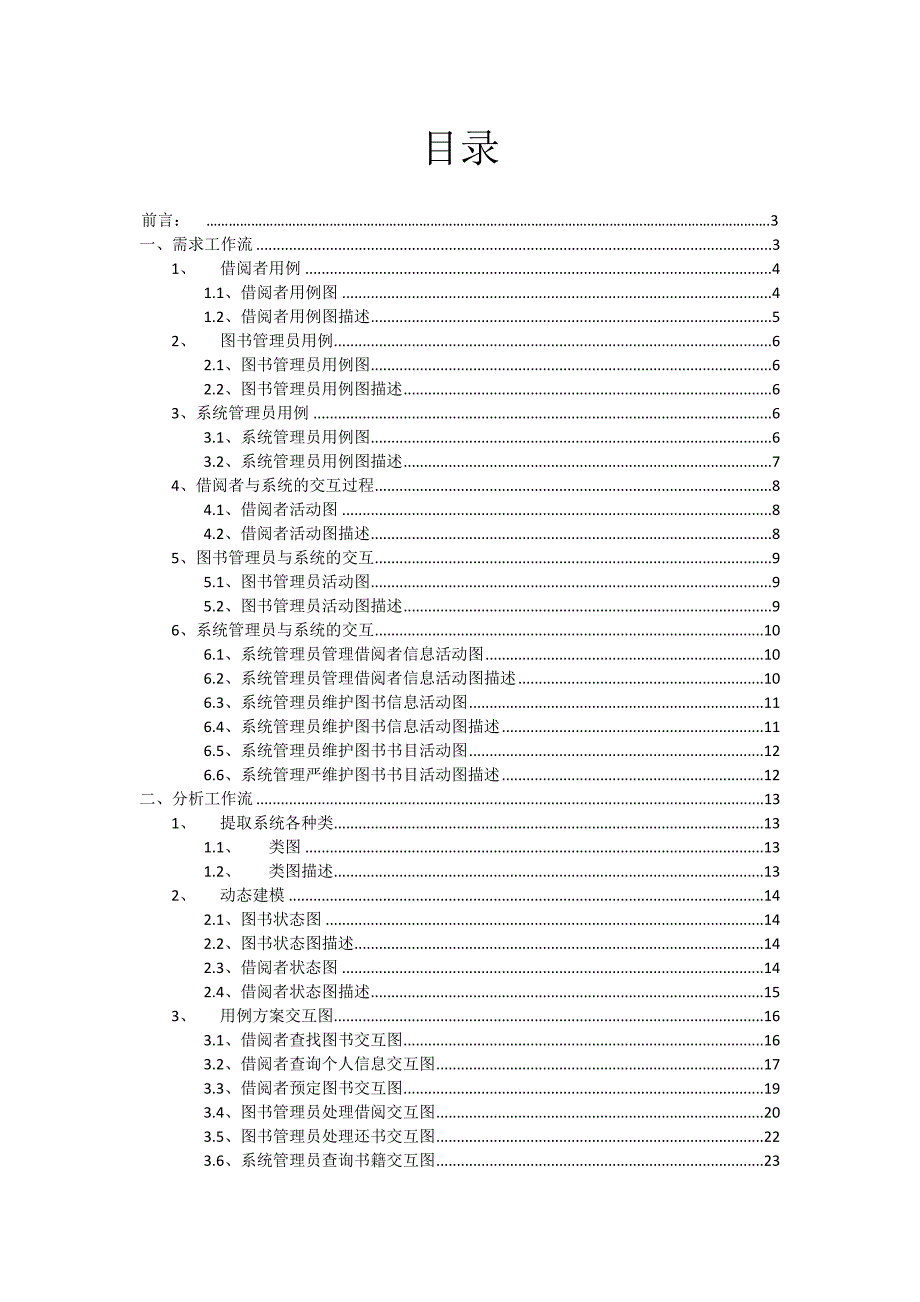

1、信息系统分析与设计课程设计(2011-2012)专 业： 班 级： 姓 名： 学 号： 指导老师： 目录前言：.3一、需求工作流31、借阅者用例41.1、借阅者用例图41.2、借阅者用例图描述52、图书管理员用例62.1、图书管理员用例图62.2、图书管理员用例图描述63、系统管理员用例63.1、系统管理员用例图63.2、系统管理员用例图描述74、借阅者与系统的交互过程84.1、借阅者活动图84.2、借阅者活动图描述85、图书管理员与系统的交互95.1、图书管理员活动图95.2、图书管理员活动图描述96、系统管理员与系统的交互106.1、系统管理员管理借阅者信息活动图106.2、系统管理员管理
2、借阅者信息活动图描述106.3、系统管理员维护图书信息活动图116.4、系统管理员维护图书信息活动图描述116.5、系统管理员维护图书书目活动图126.6、系统管理严维护图书书目活动图描述12二、分析工作流131、提取系统各种类131.1、类图131.2、类图描述132、动态建模142.1、图书状态图142.2、图书状态图描述142.3、借阅者状态图142.4、借阅者状态图描述153、用例方案交互图163.1、借阅者查找图书交互图163.2、借阅者查询个人信息交互图173.3、借阅者预定图书交互图193.4、图书管理员处理借阅交互图203.5、图书管理员处理还书交互图223.6、系统管理员查询

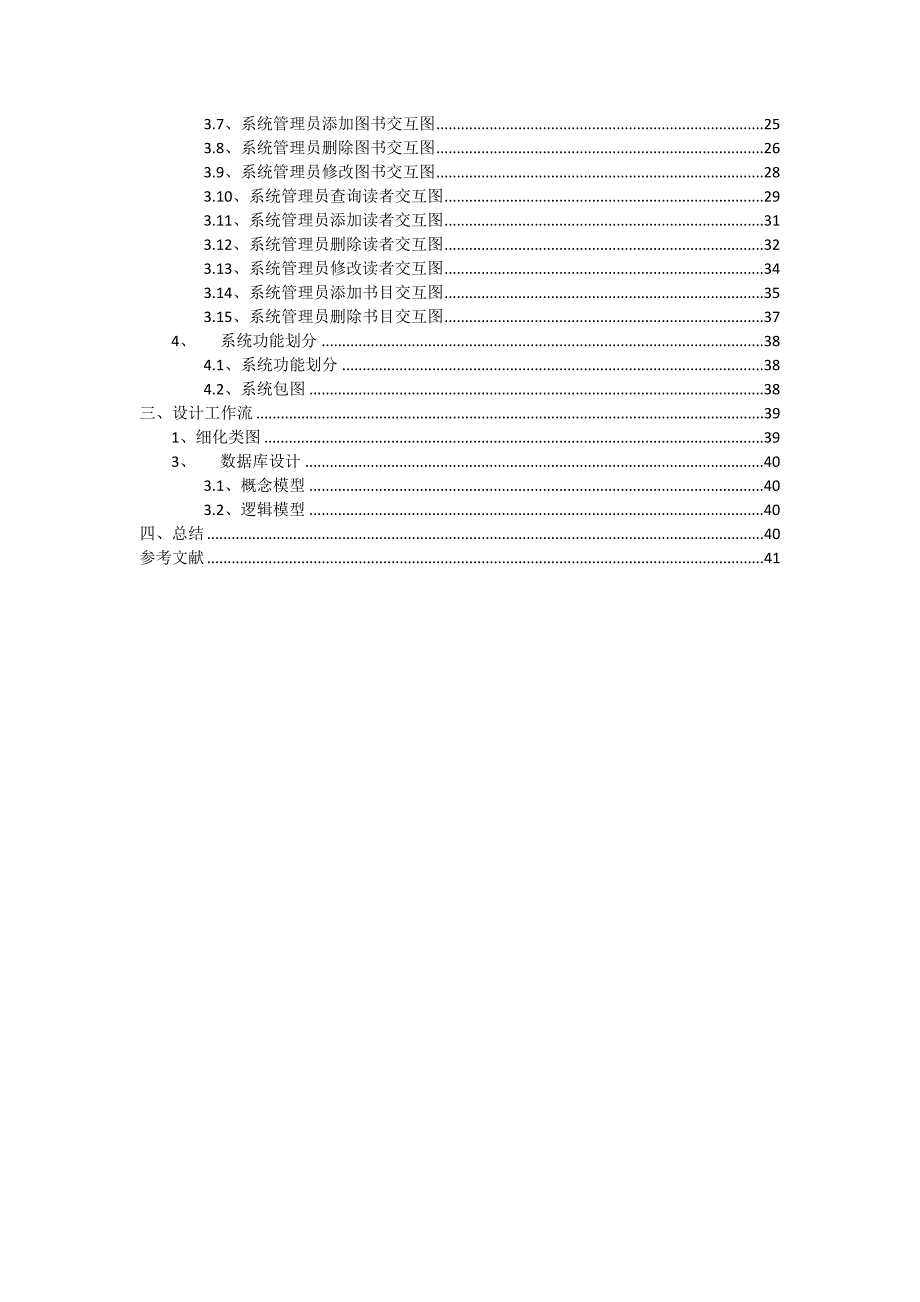

3、书籍交互图233.7、系统管理员添加图书交互图253.8、系统管理员删除图书交互图263.9、系统管理员修改图书交互图283.10、系统管理员查询读者交互图293.11、系统管理员添加读者交互图313.12、系统管理员删除读者交互图323.13、系统管理员修改读者交互图343.14、系统管理员添加书目交互图353.15、系统管理员删除书目交互图374、系统功能划分384.1、系统功能划分384.2、系统包图38三、设计工作流391、细化类图393、数据库设计403.1、概念模型403.2、逻辑模型40四、总结40参考文献41前言：中学时发现许多中小城市中学图书室都藏书达六、七万余册，但其现行图
4、书管理工作都是采用传统的手工管理，经过对其图书管理工作中的图书信息、读者管理及借阅管理工作做全面调查研究，其现行手工流程具体分析如下：图书登记：对上级分配、学校购入和社会捐赠的图书进行图书信息登记；读者登记：图书管理员根据学校档案室提供的教师花名册和学生花名册进行读者登记，然后填发借书证，学生毕业和教师调出时将其借书证注销。借阅管理：读者特别是学生读者持借书证到图书室借阅图书，图书管理员将借阅日期填写在书籍卡片上，将卡片夹在借书证中间，存放在图书室，学生看完后，送还所借书籍，收回借书证或另借其它书籍。这种传统人工的管理方式存在着许多缺点，如：效率低、保密性差, 一方面导致教师、学生对学校图书室
5、藏书情况不了解，图书室究竟有哪些图书也不知道；另一方面图书管理员对图书管理工作倍感头痛，因为时间一长,将产生大量的文件和数据，这对于查找、更新和维护都带来了不少的困难，耗费劳动力大，难于避免错误的产生，如借书证挂失后，仍有少数学生冒用已挂失的借书证借出图书，造成图书外流。随着电脑时代的到来以及Internet的迅速发展，电脑网络已经走进校园。随着学校规模的不断扩大，学生人数急剧增长，图书存储量也急剧增加，需要管理的各种图书信息也就成倍地增长，因此开发一个“图书馆管理系统”势在必行。“图书馆管理系统”可以实现办公无纸化、网络化，可以有效提高学校图书馆的管理效率，节约管理开支。每个用户要登录系统，
6、都需要一个账号，需要系统管理员对用户账号进行管理。一、需求工作流图书管理系统是一个面向学校图书馆用来进行图书管理的管理信息系统（MIS）。该信息系统能够方便的为借阅者提供各种借阅服务，也能够为图书管理员和系统管理员提供方便的管理服务。图书管理系统的功能性需求包括以下内容：（1）图书管理系统能够为一定数量的借阅者提供服务。每个借阅者能够拥有唯一标识其存在的编号。图书馆向每一个借阅者发放图书证，图书证中包含每一个借阅者的编号和个人信息。系统通过一个单独的程序为借阅者提供服务，不需要管理人员的干预，这些服务包括提供查询图书信息、查询个人信息服务和预定图书服务等。（2）当借阅者需要借阅书籍、归还书籍时
7、需要通过图书管理员进行，也就是说借阅者不直接与系统交互，而是图书管理员充当借阅者的代理与系统交互。当借阅者借阅的图书数量超过限制时，不运行借阅者再进行借阅。当借阅者借阅的图书超过一定的期限时，需要对其进行处罚。借阅图书时需要图书证作为凭据，归还时不需要。（3）系统管理员负责系统的管理维护工作，维护工作包括图书的添加、删除和修改，书目的添加和删除，借阅者的添加、删除和修改，并且系统管理员能够查询借阅者、图书和图书管理员的信息。（4）查询图书可以通过图书的名称或图书的ISBN/ISSN号进行查找。1、 借阅者用例1.1、借阅者用例图图 1-1 借阅者用例图1.2、借阅者用例图描述 借阅者能够通过该
8、系统进行如下活动：（1）查询书籍信息。借阅者可以通过图书名称或ISBN/ISSN号查找图书的详细信息。（2）登录自助系统。借阅者能够根据自己图书证编号和相关密码登录自助机器，查询图书信息、个人信息和进行图书预定。（3）查询借阅者信息。每一个借阅者都可以通过自助机器在登录后查询自己的信息，但是不允许在未授权的情况下查询其他人信息。（4）预定图书。在登录自助机器后，借阅者可以预定相关书籍内容。（5）借阅书籍。借阅者可以通过图书管理员借阅相关书籍。（6）归还书籍。借阅者通过图书管理员归还书籍，如果未按时归还，需要交纳罚金。2、 图书管理员用例2.1、图书管理员用例图图1-2 图书管理员用例图2.2、
9、图书管理员用例图描述图书管理员能够通过该系统进行如下活动：（1）处理借阅。借阅者可以通过图书管理员借阅书籍。当图书管理员处理借阅时，需要检查用户的合法性，如果不合法，不允许借阅书籍。如果之前该图书已经被该借阅者预定，需要删除该图书的预定信息。（2）处理归还。借阅者可以通过图书管理员归还书籍。当借阅者借阅的书籍超过一定的期限时，图书管理员需要收取罚金。3、系统管理员用例3.1、系统管理员用例图图 1-3 系统管理员用例图3.2、系统管理员用例图描述系统管理员能够通过该系统进行如下活动：（1）查询书籍信息。系统管理员有权限去查询各种图书的信息。（2）添加书籍。书籍的添加是通过系统管理员进行的，图书
10、添加时，要输入书籍的详细信息。（3）删除书籍。书籍的删除也是通过系统管理员进行的，图书删除时，书籍的所有信息将被删除。（4）修改书籍。书籍的信息可以被系统管理员进行修改。（5）查询读者信息。系统管理员有权限去查询读者的信息。（6）添加读者。读者的添加是通过系统管理员进行的，读者被添加时，要输入读者的详细信息。（7）删除读者。读者的删除也是通过系统管理员进行的，读者被删除时，读者的所有信息将被删除。（8）修改读者信息。读者的信息可以被系统管理员进行修改。（9）添加书目。书目的添加是通过系统管理员进行的，书目被添加时，要输入书目的描述信息。（10）删除书目。书目的删除也是通过系统管理员进行的，书目
11、被删除时，所有关于该书目的图书信息的书目内容将被清空。4、借阅者与系统的交互过程4.1、借阅者活动图图 1-4 借阅者活动图4.2、借阅者活动图描述（1）借阅者需要进入自助服务系统才能够获得服务。（2）借阅者在自助系统中可以选择直接搜索图书或者登录。（3）在搜索图书后可以查看图书的详细信息，也可以预定图书，但是预定图书需要借阅者登录系统，如果没有登录，需要进入登录界面进行登录；如果以及登录，可以直接预定该图书。（4）在离开时，如果借阅者登录系统，需要进行退出。（5）借阅者完成所有操作后离开电脑。 5、图书管理员与系统的交互5.1、图书管理员活动图图 1-5 图书管理员活动图5.2、图书管理员活
12、动图描述（1）图书管理员在处理图书归还或借阅前需要登录系统。（2）图书管理员在登录系统后可以处理图书借阅和归还。（3）在处理借阅图书时，检查借阅者借阅书籍数目是否超过允许借阅数目，如果超过允许数目，将不允许借阅者借阅；如果未超过允许数目，更新数据库记录，借阅者借阅图书成功。（4）在处理归还图书时，图书管理员需要检查借阅者归还的图书是否超期，如果超期，需要对借阅者进行罚款；如果未超期，更新数据库记录，借阅者归还图书成功。6、系统管理员与系统的交互6.1、系统管理员管理借阅者信息活动图图 1-6系统管理员管理借阅者信息活动图6.2、系统管理员管理借阅者信息活动图描述（1）系统管理员在处理借阅者信息
13、前需要登录到管理系统。（2）系统管理员在登录后进入管理借阅者界面。（3）系统管理员在管理借阅者界面中可以添加、查询、删除和修改借阅者。（4）系统管理员在删除和修改借阅者时，需要首先查找到该借阅者。（5）活动完毕后需要退出管理界面。 6.3、系统管理员维护图书信息活动图图 1-7系统管理员维护图书信息活动图6.4、系统管理员维护图书信息活动图描述（1）系统管理员在维护图书信息前需要登录到管理系统。（2）系统管理员在登录后进入维护图书信息界面。（3）系统管理员在维护图书信息界面中可以添加、查询、删除和修改图书信息。（4）系统管理员在删除和修改图书信息时，需要首先查找到该图书。（5）活动完毕后需要退
14、出系统管理界面。 6.5、系统管理员维护图书书目活动图图 1-8系统管理员维护图书书目活动图6.6、系统管理严维护图书书目活动图描述（1）系统管理员在维护图书目录信息前需要登录到管理系统。（2）系统管理员在登录后进入维护图书目录信息界面。（3）系统管理员在维护图书信息界面中可以添加、删除和修改图书目录信息。（4） 活动完毕后需要退出系统管理界面。二、分析工作流1、 提取系统各种类我们可以确定在系统中的主要业务实体类，这些类通常需要在数据库中进行存储。例如，我们需要存储图书的信息，因此需要一个图书类，同样，预定信息我们可以确定预定类；借阅信息可以确定借阅类；对于书目信息的存储同样需要一个书目类。
15、在确定需要的这些存储类后，我们需要确定这些类的主要属性（在设计工作流的细化类图中实现）。1.1、 类图图 2-1 类图1.2、 类图描述（1） Title与Book之间是一对多的关系，一个主题可以有一种或多种书籍，但一本书只能属于一个主题。（2） Loan与Book之间是一对多的关系，一个借阅者可以借多本书籍，但同一本书籍只能借给一个借阅者。（3） Reserve与Book之间是一对多的关系，一个借阅者可以预定多本图书，但一本图书一次只能被一个借阅者预定。（4） Borrower与Reserve之间是一对多的关系，一个Borrower一次可以有多个预定，但一个预定只属于一个Borrower。（
16、5） Borrower与Loan之间是一对多的关系，一个Borrower一次可以有多个借阅，但一个借阅每次只属于一个Borrower。2、 动态建模2.1、图书状态图图 2-2 图书状态图2.2、图书状态图描述图书包含以下的状态：刚被购买后的新书、被添加能够借阅时的图书、图书被预定、图书被借阅、图书被管理员删除。它们之间的转化规则是：（1）刚被购买后的新书可以通过系统管理员添加成为能够被借阅的图书。（2）图书被预定成为被预定状态。（3）当被预定的图书超过预定期限或者被借阅者取消预定时，转换为能够被借阅的图书状态。（4）被预定的图书可以被预定的借阅者借阅。（5）图书被借阅后成为被借阅状态。（6）
17、图书被借阅后归还成为能够借阅状态。（7）图书被删除时成为被删除状态。2.3、借阅者状态图图 2-3 借阅者状态图2.4、借阅者状态图描述借阅者包含以下的状态：借阅者帐户创建、借阅者能够借阅图书、借阅者不能够借阅图书、借阅者被管理员删除。它们之间的转化规则是：（1）借阅者通过创建借阅者帐户成为能够借阅图书的借阅者。（2）当借阅者借阅图书数目超过一定限额，不能够借阅图书。（3）当借阅者处于不能够借阅图书时，借阅者归还借阅图书，成为能够借阅状态。（4）借阅者能够借阅一定数目的图书。（5）借阅者能够被系统管理员删除。 3、 用例方案交互图3.1、借阅者查找图书交互图3.1.1、借阅者查找图书序列图图
18、2-4 借阅者查找图书序列图3.1.2、借阅者查找图书协作图图 2-5 借阅者查找图书协作图3.1.3、借阅者查找图书交互图描述（1）借阅者希望通过系统查询某本图书的信息。（2）借阅者通过自助系统用户界面SearchBookWindow录入图书的ISBN/ISSN号请求查找图书信息。（3）用户界面SearchBookWindow根据图书的ISBN/ISSN号将Book类实例化并请求图书信息。（4）Book类实例化对象根据图书的ISBN/ISSN号加载图书信息并提供给用户界面SearchBookWindow。（5）用户界面SearchBookWindow向读者显示图书信息。3.2、借阅者查询个人
19、信息交互图3.2.1、借阅者查询个人信息序列图图 2-6 借阅者查询个人信息序列图3.2.2、借阅者查询个人信息协作图图 2-7 借阅者查询个人信息协作图3.2.3、借阅者查询个人信息交互图描述（1）借阅者希望通过系统查询个人信息。（2）借阅者通过自助系统用户登录界面LoginWindow录入图书证编号请求查找个人信息。（3）用户登录界面LoginWindow根据图书证编号将Borrower类实例化并返回给用户信息显示界面PersonInfoWindow。（4）用户信息显示界面PersonInfoWindow向借阅者显示借阅者信息。3.3、借阅者预定图书交互图3.3.1、借阅者预定图书序列图图
20、 2-8 借阅者预定图书序列图3.3.2、借阅者预定图书协作图图 2-9 借阅者预定图书协作图3.3.3、借阅者预定图书交互图描述（1）借阅者希望通过系统预定某本图书。（2）借阅者通过自助系统预定界面ReserveWindow录入图书的名称或ISBN/ISSN号请求查找该图书。（3）预定界面ReserveWindow根据图书的名称或ISBN/ISSN号将Book类实例化并返回图书信息。（4）预定界面ReserveWindow将图书信息添加到预定中，并返回是否预定成功信息。（5）预定界面ReserveWindow向读者显示是否预定成功信息。 3.4、图书管理员处理借阅交互图3.4.1、图书管理员
21、处理借阅序列图图 2-10 图书管理员处理借阅序列图3.4.2、图书管理员处理借阅协作图图 2-11 图书管理员处理借阅协作图3.4.3、图书管理员处理借阅交互图描述（1）借阅者希望通过图书管理员借阅某本图书。（2）借阅者将图书证和图书交给图书管理员。（3）图书管理员将读者图书证编号录入借阅图书界面LendBookWindow。并根据图书的ISBN/ISSN号将Book类实例化并显示图书信息。（4）借阅图书界面LendBookWindow根据图书的ISBN/ISSN号将Book类实例化并加载图书信息。（5）借阅图书界面LendBookWindow将图书信息和读者信息添加到借阅实例中。（6）借阅
22、实例检查读者的借书数目，并添加借阅信息，返回借阅是否成功。（7）借阅图书界面LendBookWindow显示是否成功。（8）图书管理员将图书证和图书归还给借阅者。 3.5、图书管理员处理还书交互图3.5.1、图书管理员处理还书序列图图 2-12 图书管理员处理还书序列图3.5.2、图书管理员处理还书协作图图 2-13 图书管理员处理还书协作图3.5.3、图书管理员处理还书交互图描述（1）借阅者希望通过图书管理员归还所借书籍。（2）借阅者将所借图书交给图书管理员。（3）图书管理员通过归还图书界面SearchBookWindow根据图书的ISBN/ISSN号将Book类实例化并请求图书信息。（4）
23、Book类实例化对象根据图书的编号请求Loan对象删除借阅信息。（5）Loan对象检查借阅图书是否超期。（6）Loan对象删除借阅信息。（7）Loan对象返回是否成功删除借阅信息。（8）归还图书界面SearchBookWindow提示归还是否成功显示。 3.6、系统管理员查询书籍交互图3.6.1、系统管理员查询书籍序列图图 2-14 系统管理员查询书籍序列图3.6.3、系统管理员查询书籍协作图图 2-15 系统管理员查询书籍协作图3.6.3、系统管理员查询书籍交互图描述（1）系统管理员在登录后希望通过管理系统查询某本图书的信息。（2）系统管理员通过管理系统查询图书界面SearchBookWin
24、dow录入图书的ISBN/ISSN号请求查找图书信息。（3）查询图书界面SearchBookWindow根据图书的ISBN/ISSN号将Book类实例化并请求图书信息。（4）Book类实例化对象根据图书的ISBN/ISSN号加载图书信息并提供给查询图书界面SearchBookWindow。（5）查询图书界面SearchBookWindow向统管理员显示图书信息。 3.7、系统管理员添加图书交互图3.7.1、系统管理员添加图书序列图图 2-16 系统管理员添加图书序列图3.7.3、系统管理员添加图书协作图图2-17 系统管理员添加图书协作图3.7.3、系统管理员添加图书交互图描述（1）系统管理员
25、希望通过系统添加某些图书。（2）系统管理员通过添加书籍界面AddBookWindow添加图书信息。（3）系统管理员通过添加书籍界面AddBookWindow选择图书的书目信息。（3）系统管理员通过添加书籍界面AddBookWindow添加图书的其它描述信息。（4）添加书籍界面AddBookWindow通过Book实例添加到数据库中。（5）Book实例返回图书是否添加成功信息。（6）添加书籍界面SearchBookWindow显示图书是否添加成功信息。 3.8、系统管理员删除图书交互图3.8.1、系统管理员删除图书序列图图 2-18 系统管理员删除图书序列图3.8.2、系统管理员删除图书协作图图
26、 2-19 系统管理员删除图书协作图3.8.3、系统管理员删除图书交互图描述（1）系统管理员希望通过系统删除某些图书。（2）系统管理员通过删除书籍界面DeleteBookWindow删除图书。（3）系统管理员通过删除书籍界面DeleteBookWindow查找图书的信息，返回图书信息。（4）删除书籍界面DeleteBookWindow通过Book实例将图书删除图书，返回删除信息。（5）删除书籍界面DeleteBookWindow向系统管理员显示删除是否成功信息。 3.9、系统管理员修改图书交互图3.9.1、系统管理员修改图书序列图图 2-20 系统管理员修改图书序列图3.9.2、系统管理员修改
27、图书协作图图 2-21 系统管理员修改图书协作图3.9.3、系统管理员修改图书交互图描述（1）系统管理员希望通过系统修改某些图书。（2）系统管理员通过修改书籍界面UpdateBookWindow修改图书信息。（3）系统管理员通过修改书籍界面UpdateBookWindow查找图书的信息，返回图书信息。（4）修改书籍界面UpdateBookWindow修改图书信息。（5）修改书籍界面UpdateBookWindow通过Book实例将修改后的图书信息修改到数据库中，返回是否修改成功信息。（6）修改书籍界面UpdateBookWindow向系统管理员显示修改是否成功信息。 3.10、系统管理员查询读
28、者交互图3.10.1、系统管理员查询读者序列图图 2-22 系统管理员查询读者序列图3.10.2、系统管理员查询读者协作图图 2-23 系统管理员查询读者协作图3.10.3、系统管理员查询读者交互图描述（1）系统管理员希望通过系统查询某个借阅者信息。（2）系统管理员通过查询借阅者信息界面SearchBorrowerWindow查询借阅者信息。（3）查询借阅者信息界面SearchBorrowerWindow通过Borrower实例查找借阅者信息，并返回借阅者信息。（4）查询借阅者信息界面SearchBorrowerWindow显示借阅者信息。 3.11、系统管理员添加读者交互图3.11.1、系统
29、管理员添加读者序列图图 2-24 系统管理员添加读者序列图3.11.2、系统管理员添加读者协作图图 3-25 系统管理员添加读者协作图3.11.3、系统管理员添加读者交互图描述（1）系统管理员希望通过系统添加借阅者信息。（2）系统管理员通过添加借阅者信息界面AddBorrowerWindow添加借阅者信息。（3）系统管理员通过添加借阅者信息界面AddBorrowerWindow填写借阅者信息。（4）添加借阅者信息界面AddBorrowerWindow通过Borrower实例添加借阅者信息，并返回是否添加成功信息。（5）添加借阅者信息界面AddBorrowerWindow显示添加借阅者是否成功信
30、息。3.12、系统管理员删除读者交互图3.12.1、系统管理员删除读者序列图图 2-26 系统管理员删除读者序列图3.12.2、系统管理员删除读者协作图图 2-27 系统管理员删除读者协作图3.12.3、系统管理员删除读者交互图描述（1）系统管理员希望通过系统删除借阅者信息。（2）系统管理员通过删除借阅者信息界面DeleteBorrowerWindow删除借阅者信息。（3）删除借阅者信息界面DeleteBorrowerWindow通过Borrower实例查询借阅者信息，并返回借阅者信息。（4）删除借阅者信息界面DeleteBorrowerWindow通过Borrower实例删除借阅者信息，并返
31、回是否删除成功信息。（5）删除借阅者信息界面DeleteBorrowerWindow显示删除借阅者是否成功。3.13、系统管理员修改读者交互图3.13.1、系统管理员修改读者序列图图 2-28 系统管理员修改读者序列图3.13.2、系统管理员修改读者协作图图 2-29 系统管理员修改读者协作图3.13.3、系统管理员修改读者交互图描述（1）系统管理员希望通过系统修改借阅者信息。（2）系统管理员通过修改借阅者信息界面UpdateBorrowerWindow修改借阅者信息。（3）修改借阅者信息界面UpdateBorrowerWindow通过Borrower实例查询借阅者信息，并返回借阅者信息。（4
32、修改借阅者信息界面UpdateBorrowerWindow修改借阅者信息。（5）修改借阅者信息界面UpdateBorrowerWindow通过Borrower实例保存修改后的借阅者信息，并返回是否保存成功信息。（6）修改借阅者信息界面UpdateBorrowerWindow显示修改借阅者是否成功信息。3.14、系统管理员添加书目交互图3.14.1、系统管理员添加书目序列图图 2-30 系统管理员添加书目序列图3.14.2、系统管理员添加书目协作图图 2-31 系统管理员添加书目协作图3.14.3、系统管理员添加书目交互图描述（1）系统管理员希望通过系统添加书目。（2）系统管理员通过添加书目界
33、面AddTitleWindow添加书目信息。（3）系统管理员通过添加书目界面AddTitleWindow填写书目信息。（4）添加书目界面AddTitleWindow通过Title实例保存书目信息。（5）Title实例检查是否存在该图书书目。（6）Title实例返回是否保存成功信息。（7）添加书目界面AddTitleWindow显示是否保存成功信息。 3.15、系统管理员删除书目交互图3.15.1、系统管理员删除书目序列图图 2-32 系统管理员删除书目序列图3.15.2、系统管理员删除书目协作图图 2-33 系统管理员删除书目协作图3.15.3、系统管理员删除书目交互图描述（1）系统管理员希望
34、通过系统删除书目。（2）系统管理员通过删除书目界面DeleteTitleWindow删除书目信息。（3）系统管理员通过删除书目界面DeleteTitleWindow通过Title实例查找书目信息。（4）Title实例返回书目信息。（5）系统管理员通过删除书目界面DeleteTitleWindow通过Title实例删除书目信息。（6）Title实例返回是否删除成功信息。（7）删除书目界面DeleteTitleWindow显示是否删除成功信息。 4、 系统功能划分4.1、系统功能划分对系统功能进行划分，划分为以下三部分：（1） 用户界面层：包含登陆界面，读者界面，管理员界面，借书窗口，还书窗口，图
35、书查询窗口，借阅信息查询窗口等。（2） 控制层：包含借阅处理，图书信息处理，借阅查询处理，借还书处理，逾期处理等。（3） 数据获取层：包含用户信息，管理员信息，图书信息，借阅信息。4.2、系统包图图 2-34 系统包图三、设计工作流1、细化类图首先，我们先确定系统的参与者的属性。系统管理员登录系统，需要提供系统管理员的用户名称和密码，因此每一个系统管理员应该拥有用户名称和密码属性，我们命名为administartorName和passwords。同理，图书管理员也一样，我们命名为librarianName和passwords。对于每一个借阅者，我们对每一个借阅者进行了一个图书编号，图书证中包含
36、借阅者的名称、地址等，不同类型的借阅者可以借阅不同数目的图书，并且，不同的借阅者允许借阅和预定的天数也是不一样的。借阅者登录自助系统的时候需要密码，因此，我们可以创建借阅者编号userId、借阅者名称name、借阅者地址address、最大允许借阅书籍数目maxBooks、最大借阅日期maxBorrowDays、密码paddwors和最大预定天数maxReserveDays。其次，我们可以确定在系统中的主要业务实体类，这些类通常需要在数据库中进行存储。例如，我们需要存储图书的信息，因此需要一个图书类，同样，预定信息我们可以确定预定类；借阅信息可以确定借阅类；对于书目信息的存储同样需要一个书目类
37、在确定需要的这些存储类后，我们需要确定这些类的主要属性。细化类图如下：图 3-1 细化类图3、 数据库设计3.1、概念模型图 3-2 数据库概念模型3.2、逻辑模型借阅者信息（借阅者编号，密码，最大借阅量，最大借阅天数，预定天数）图书（图书编号，ISNB，主题，作者，出版社，书名，出版日期）主题（主题编号，主题名）借阅（借阅书籍编号，借阅者号，借书日期，应还日期）查阅（读者编号，书籍号，时间，主题）四、总结通过学习信息系统分析这门课程，使我对系统的设计有了一个整体前面的了解，也使我对编程有了新的认识。以往我认为编程就是简单地编程，直接上手就开始编写，这对小程序或小软件来说没有什么，但对大程序
38、软件这种编程方式就不适应了。我发现开发系统软件，最难的并不是以往认为的编写代码，而是需求分析和设计，这个步骤工作的好坏直接影响后面的代码编写，也对系统的开发成本起着决定性的作用。通过这次课程设计，学习了怎么使用UML建模语言，并用Rational Rose工具进行建模。Rational Rose是一款强大的建模工具，经过建模后可以直接生成多种语言的代码框架，减少了程序员的工作量，也是编程更加规范，不容易出错。通过这次课程设计，我也更加了解了Word的功能，学习了许多新的知识。总体来说，信息系统分析自己学的还比较浅，Rose工具用的还不熟练，UML建模语言还有许多没有了解到的地方，应该在未来的学习中继续对系统分析进行学习和完善，这也是成为系统分析师的必备素质！参考文献1 陈宗斌. 面向对象分析与设计导论M,高等教育出版社，20082王智学.ROSE对象建模方法与技术M,机械工业出版社，20033曹衍龙.UML2.0基础与RSA建模实例教程M,人民邮电出版社，20114赵文涛.数据库系统原理M,中国矿业大学出版社,20065郑阿奇.SQL Server 实用教程M,电子工业出版社,2011
