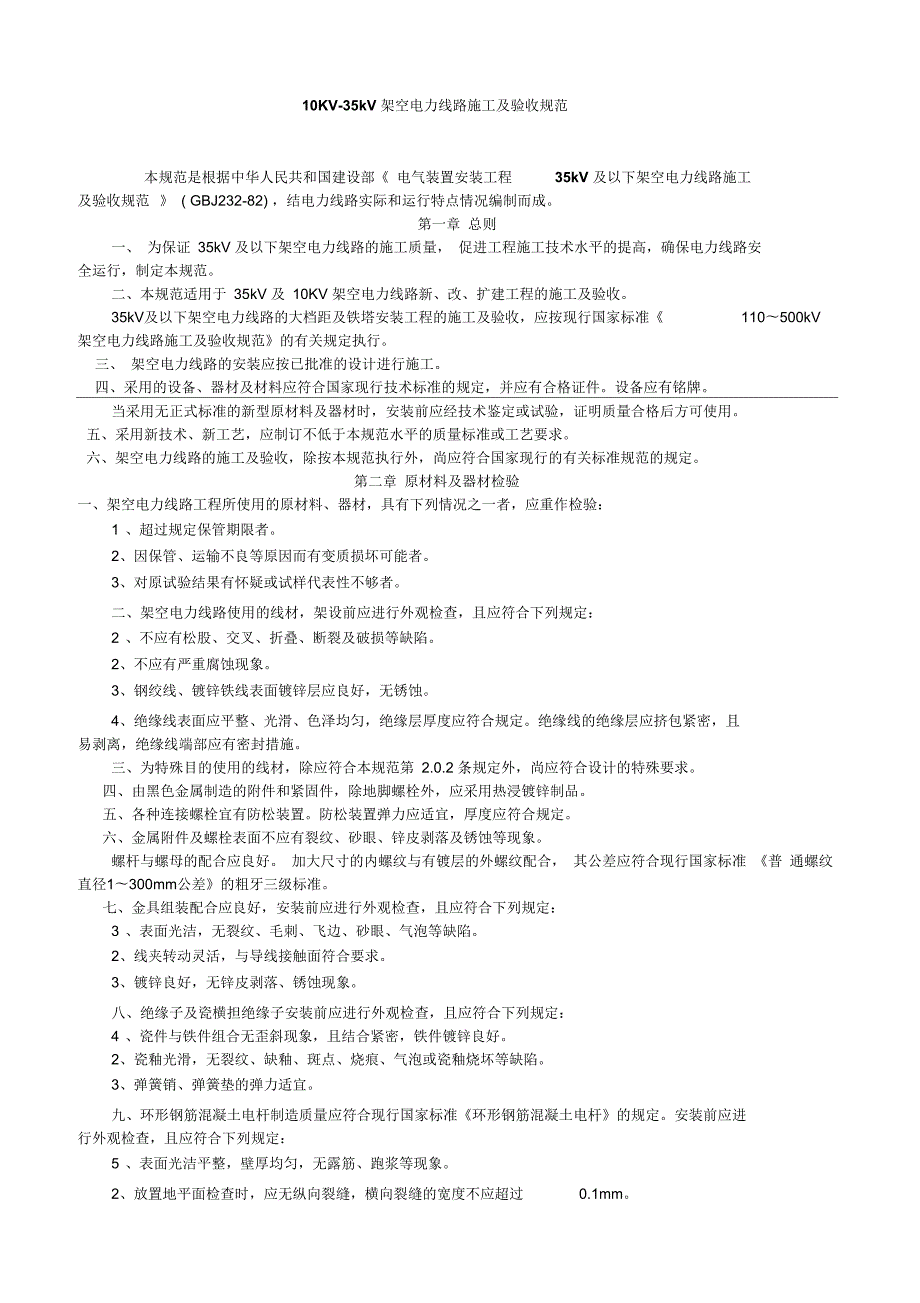

1、10KV-35kV 架空电力线路施工及验收规范本规范是根据中华人民共和国建设部 电气装置安装工程35kV 及以下架空电力线路施工及验收规范 ( GBJ232-82) ，结电力线路实际和运行特点情况编制而成。第一章 总则一、 为保证 35kV 及以下架空电力线路的施工质量， 促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。二、本规范适用于 35kV 及 10KV 架空电力线路新、改、扩建工程的施工及验收。35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准110500kV架空电力线路施工及验收规范的有关规定执行。三、 架空电力线路的安装应按已批准的设计进行
2、施工。四、采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。五、采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。六、架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。第二章 原材料及器材检验一、架空电力线路工程所使用的原材料、器材，具有下列情况之一者，应重作检验：1 、超过规定保管期限者。2、因保管、运输不良等原因而有变质损坏可能者。3、对原试验结果有怀疑或试样代表性不够者。二、架空电力线路使用的线材，架设前应进行外观检查，且应
3、符合下列规定：2 、不应有松股、交叉、折叠、断裂及破损等缺陷。2、不应有严重腐蚀现象。3、钢绞线、镀锌铁线表面镀锌层应良好，无锈蚀。4、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。三、为特殊目的使用的线材，除应符合本规范第 2.0.2 条规定外，尚应符合设计的特殊要求。四、由黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。五、各种连接螺栓宜有防松装置。防松装置弹力应适宜，厚度应符合规定。六、金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。螺杆与螺母的配合应良好。 加大尺寸的内螺纹与有镀层的外螺纹配合
4、 其公差应符合现行国家标准 普 通螺纹直径1300mm公差的粗牙三级标准。七、金具组装配合应良好，安装前应进行外观检查，且应符合下列规定：3 、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2、线夹转动灵活，与导线接触面符合要求。3、镀锌良好，无锌皮剥落、锈蚀现象。八、绝缘子及瓷横担绝缘子安装前应进行外观检查，且应符合下列规定：4 、瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好。2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。3、弹簧销、弹簧垫的弹力适宜。九、环形钢筋混凝土电杆制造质量应符合现行国家标准环形钢筋混凝土电杆的规定。安装前应进行外观检查，且应符合下列规定：5

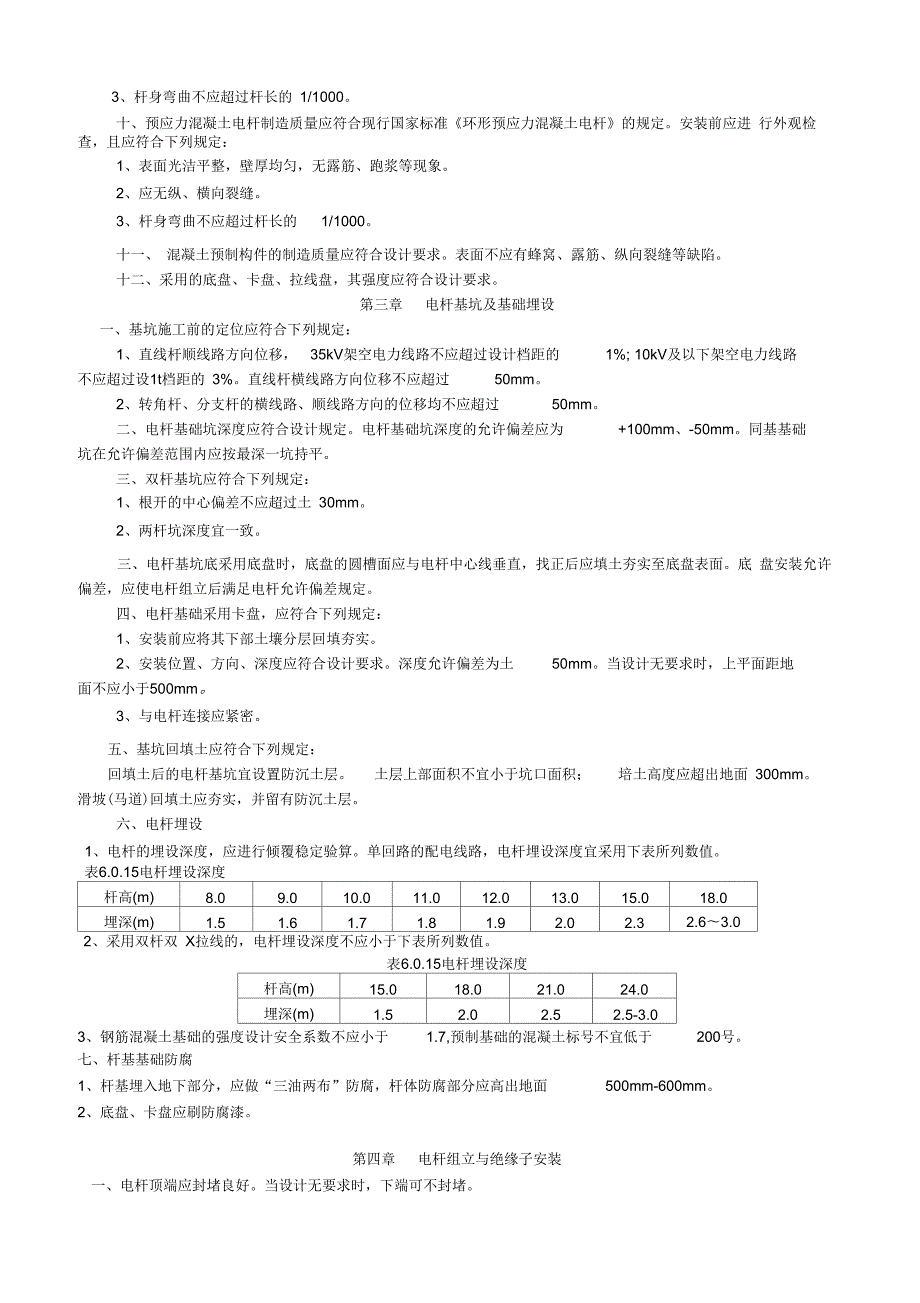

5、 、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。2、放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过0.1mm。3、杆身弯曲不应超过杆长的 1/1000。十、预应力混凝土电杆制造质量应符合现行国家标准环形预应力混凝土电杆的规定。安装前应进 行外观检查，且应符合下列规定：1、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。2、应无纵、横向裂缝。3、杆身弯曲不应超过杆长的1/1000。十一、 混凝土预制构件的制造质量应符合设计要求。表面不应有蜂窝、露筋、纵向裂缝等缺陷。十二、采用的底盘、卡盘、拉线盘，其强度应符合设计要求。第三章电杆基坑及基础埋设一、基坑施工前的定位应符合下列规定：1、直线杆顺线
6、路方向位移，35kV架空电力线路不应超过设计档距的1%; 10kV及以下架空电力线路不应超过设1t档距的 3%。直线杆横线路方向位移不应超过50mm。2、转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。二、电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏差应为+100mm、-50mm。同基基础坑在允许偏差范围内应按最深一坑持平。三、双杆基坑应符合下列规定：1、根开的中心偏差不应超过土 30mm。2、两杆坑深度宜一致。三、电杆基坑底采用底盘时，底盘的圆槽面应与电杆中心线垂直，找正后应填土夯实至底盘表面。底 盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。四、电杆基础采用卡盘，
7、应符合下列规定：1、安装前应将其下部土壤分层回填夯实。2、安装位置、方向、深度应符合设计要求。深度允许偏差为土50mm。当设计无要求时，上平面距地面不应小于500mm。3、与电杆连接应紧密。五、基坑回填土应符合下列规定：回填土后的电杆基坑宜设置防沉土层。土层上部面积不宜小于坑口面积；培土高度应超出地面 300mm。滑坡(马道)回填土应夯实，并留有防沉土层。六、电杆埋设1、电杆的埋设深度，应进行倾覆稳定验算。单回路的配电线路，电杆埋设深度宜采用下表所列数值。表6.0.15电杆埋设深度杆高(m)8.09.010.011.012.013.015.018.0埋深(m)1.51.61.71.81.92.

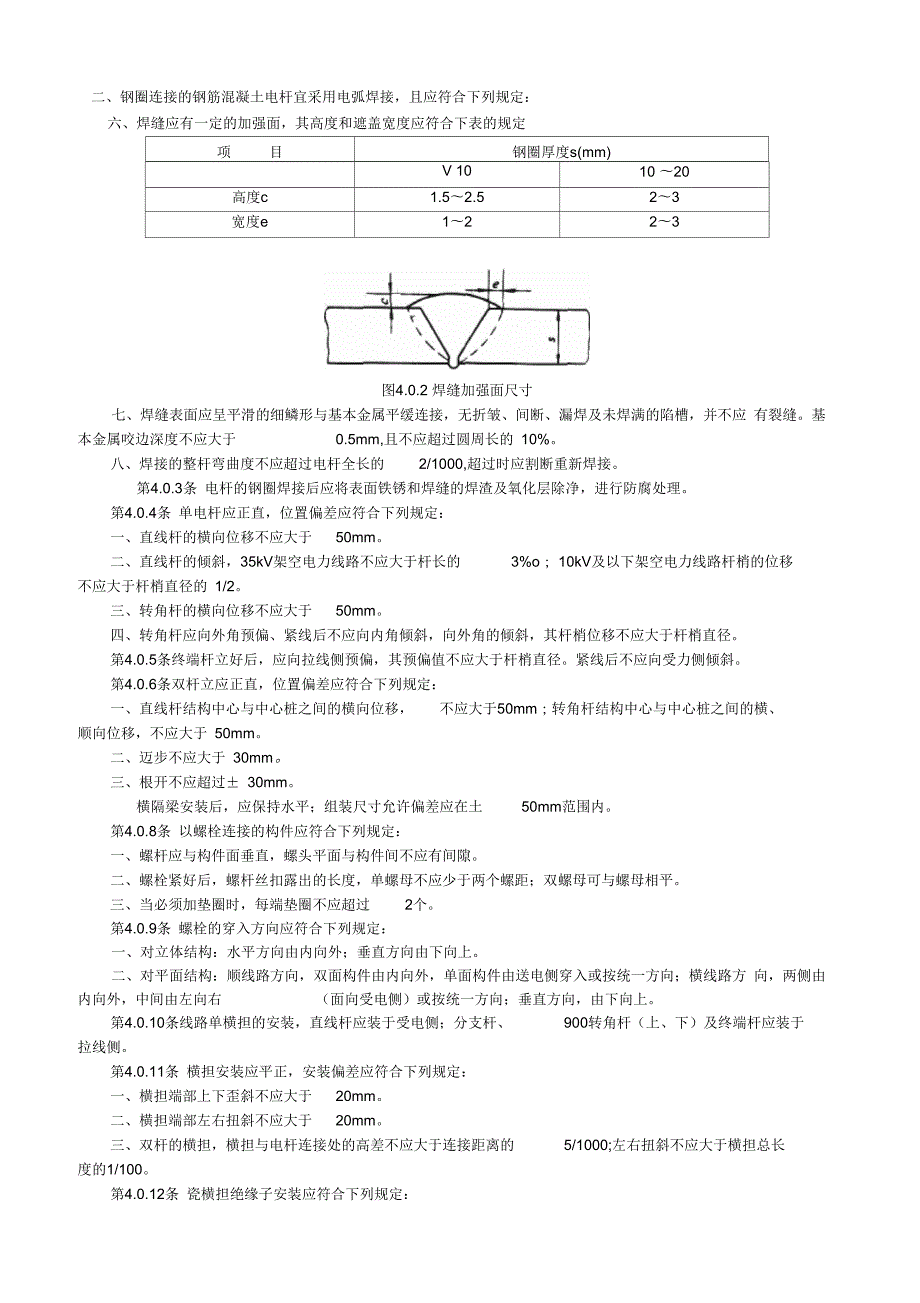

8、02.32.63.02、采用双杆双 X拉线的，电杆埋设深度不应小于下表所列数值。表6.0.15电杆埋设深度杆高(m)15.018.021.024.0埋深(m)1.52.02.52.5-3.03、钢筋混凝土基础的强度设计安全系数不应小于1.7,预制基础的混凝土标号不宜低于200号。七、杆基基础防腐1、杆基埋入地下部分，应做“三油两布”防腐，杆体防腐部分应高出地面500mm-600mm。2、底盘、卡盘应刷防腐漆。第四章电杆组立与绝缘子安装一、电杆顶端应封堵良好。当设计无要求时，下端可不封堵。二、钢圈连接的钢筋混凝土电杆宜采用电弧焊接，且应符合下列规定：六、焊缝应有一定的加强面，其高度和遮盖宽度应符
9、合下表的规定项目钢圈厚度s(mm)V 1010 20高度c1.52.523宽度e1223图4.0.2 焊缝加强面尺寸七、焊缝表面应呈平滑的细鳞形与基本金属平缓连接，无折皱、间断、漏焊及未焊满的陷槽，并不应 有裂缝。基本金属咬边深度不应大于0.5mm,且不应超过圆周长的 10%。八、焊接的整杆弯曲度不应超过电杆全长的2/1000,超过时应割断重新焊接。第4.0.3条 电杆的钢圈焊接后应将表面铁锈和焊缝的焊渣及氧化层除净，进行防腐处理。第4.0.4条 单电杆应正直，位置偏差应符合下列规定：一、直线杆的横向位移不应大于50mm。二、直线杆的倾斜，35kV架空电力线路不应大于杆长的3%o； 10kV及
10、以下架空电力线路杆梢的位移不应大于杆梢直径的 1/2。三、转角杆的横向位移不应大于50mm。四、转角杆应向外角预偏、紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。第4.0.5条终端杆立好后，应向拉线侧预偏，其预偏值不应大于杆梢直径。紧线后不应向受力侧倾斜。第4.0.6条双杆立应正直，位置偏差应符合下列规定：一、直线杆结构中心与中心桩之间的横向位移，不应大于50mm；转角杆结构中心与中心桩之间的横、顺向位移，不应大于 50mm。二、迈步不应大于 30mm。三、根开不应超过 30mm。横隔梁安装后，应保持水平；组装尺寸允许偏差应在土50mm范围内。第4.0.8条 以螺栓连接的构件
11、应符合下列规定：一、螺杆应与构件面垂直，螺头平面与构件间不应有间隙。二、螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。三、当必须加垫圈时，每端垫圈不应超过2个。第4.0.9条 螺栓的穿入方向应符合下列规定：一、对立体结构：水平方向由内向外；垂直方向由下向上。二、对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方 向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。第4.0.10条线路单横担的安装，直线杆应装于受电侧；分支杆、900转角杆（上、下）及终端杆应装于拉线侧。第4.0.11条 横担安装应平正，安装
12、偏差应符合下列规定：一、横担端部上下歪斜不应大于20mm。二、横担端部左右扭斜不应大于20mm。三、双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000;左右扭斜不应大于横担总长度的1/100。第4.0.12条 瓷横担绝缘子安装应符合下列规定：一、当直立安装时，顶端顺线路歪斜不应大于10mm。二、当水平安装时，顶端宜向上翘起515。；顶端顺线路歪斜不应大于20mm。三、当安装于转角杆时，顶端竖直安装的瓷横担支架应安装在转角的内角侧（瓷横担应装在支架的外角侧）。四、全瓷式瓷横担绝缘子的固定处应加软垫。第4.0.13条 绝缘子安装应符合下列规定：一、安装应牢固，连接可靠，防止积水。二、
13、安装时应清除表面灰垢及附着物。三、悬式绝缘子安装，尚应符合下列规定：6 .与电杆、导线金具连接处，无卡压现象。7 .耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。当有特殊困难时可由内向外或由左向右穿入。8 .悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。两边线应由内向外，中线应由左向右穿入。四、绝缘子裙边与带电部位的间隙不应小于50mm。第4.0.14条 采用的闭口销或开口销不应有折断、裂纹等现象。当采用开口销时应对称开口，开口角 度应为3060。严禁用线材或其它材料代替闭口销、开口销。第4.0.15条35kV架空电力线路的瓷悬式绝缘子，安装前应采用不低于 5000V的兆欧表逐个进行绝缘电阻测定
14、在干燥情况下，绝缘电阻值不得小于500M Q。第五章拉线安装第5.0.1条拉线盘的埋设深度和方向，应符合设计要求。拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500700mm。拉线坑应有斜坡，回填土时应将土块打碎后夯实。拉线坑宜设防沉层。第5.0.2条拉线安装应符合下列规定：一、安装后对地平面夹角与设计值的允许偏差，应符合下列规定：1 . 35kV架空电力线路不应大于 1 ;2 . 10kV及以下架空电力线路不应大于3 ;3 .特殊地段应符合设计要求。二、承力拉线应与线路方向的中心线对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方 向垂直。三、跨越道路的拉线，应
15、满足设计要求，且对通车路面边缘的垂直距离不应小于7m。四、当采用UT型线夹及楔形线夹固定安装时，应符合下列规定：4 .安装前丝扣上应涂润滑剂；5 .线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；6 .拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300500mm,尾线回头后与本线应扎牢；7 .当同一组拉线使用双线夹并采用连板时，其尾线端的方向应统一；8 . UT型线夹或花篮螺栓的螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧，花篮螺栓应封固。五、当采用绑扎固定安装时，应符合下列规定：1
16、 .拉线两端应设置心形环；2 .钢绞线拉线，应采用直径不大于3.2mm的镀锌铁线绑扎固定。绑扎应整齐、紧密，最小缠绕长度应符合表5.0.2的规定。第5.0.3条 采用拉线柱拉线的安装，应符合下列规定：一、拉线柱的埋设深度，当设计无要求时，应符合下列规定：1 .采用坠线的，不应小于拉线柱长的1/6;2 .采用无坠线的，应按其受力情况确定。表5.0.2最小缠绕长度钢绞线截面最小缠绕长度（mm）(mm2)上段中段有绝缘 子的两端与拉棒连接处下端花缠上端252002001502508035250250200250805030030025025080、拉线柱应向张力反方向倾斜10。20。三、坠线与拉线柱
17、夹角不应小于30。四、坠线上端固定点的位置距拉线柱顶端的距离应为250mm。五、坠线采用镀锌铁线绑扎固定时，最小缠绕长度应符合表5.0.2的规定。第5.0.4条当一基电杆上装设多条拉线时，各条拉线的受力应一致。第5.0.5条采用镀锌铁线合股组成的拉线，其股数不应少于3股。镀锌铁线的单股直径不应小于4.0mm ,绞合应均匀、受力相等，不应出现抽筋现象。第5.0.6条 合股组成的镀锌铁线的拉线，可采用直径不小于 3.2mm镀锌铁线绑扎固定，绑扎应整齐紧密，缠绕长度为：5股及以下者，上端：200mm；中端有绝缘子的两端：200mm；下缠150mm,花缠250mm,上缠100mm。当合股组成的镀锌铁线
18、拉线采用自身缠绕固定时，缠绕应整齐紧密，缠绕长度：3股线不应小于80mm,5股线不应小于 150mm。第5.0.7条混凝土电杆的拉线当装设绝缘子时，在断拉线情况下，拉线绝缘子距地面不应小于2.5m。第5.0.8条 顶（撑）杆的安装，应符合下列规定：一、顶杆底部埋深不宜小于0.5m,且设有防沉措施。二、与主杆之间夹角应满足设计要求，允许偏差为土5。三、与主杆连接应紧密、牢固。第六章导线架设第6.0.1条 导线在展放过程中， 对已展放的导线应进行外观检查，不应发生磨伤、断股、扭曲、金钩、断头等现象。第6.0.2条 导线在同一处损伤，同时符合下列情况时，应将损伤处棱角与毛刺用0号砂纸磨光，可不作补修
19、一、单股损伤深度小于直径的1/2。二、钢芯铝绞线、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%,且强度损失小于 4%。三、单金属绞线损伤截面积小于4%。注：“同一处”损伤截面积是指该损伤处在一个节距内的每股铝丝沿铝股损伤最严重处的深度换算出的 截面积总和（下同）。当单股损伤深度达到直径的1/2时按断股论。第6.0.3条当导线在同一处损伤需进行修补时，应符合下列规定：一、损伤补修处理标准应符合表6.0.3的规定。表6.0.3导线损伤补修处理标准导线类别损伤情况处理方法铝绞线导线在同一处损伤程度已经超过第6.0.2条规定，但因损伤导致强度损失不超过总拉断力的5%时以缠绕或修补预绞 丝修理铝合
20、金绞线导线在同一处损伤程度损失超过总拉断力的5%,但不超过17%时以补修管补修钢芯铝绞线导线在同一处损伤程度已经超过第6.0.2条规定，但因损伤导致强度损失不超过总拉断力的5%,且截面积损伤又不超过导电部分总截面积的7%时以缠绕或修补预绞 丝修理钢芯铝合金 绞线导线在同一处损伤的强度损失已超过总拉断力的5%但不足17%,且截面积损伤也不超过导电部分总截面积的25%时以补修管补修二、当采用缠绕处理时，应符合下列规定：1 .受损伤处的线股应处理平整；2 .应选与导线同金属的单股线为缠绕材料，其直径不应小于 2mm；3 .缠绕中心应位于损伤最严重处，缠绕应紧密，受损伤部分应全部覆盖，其长度不应小于1
21、00mm。三、当采用补修预绞丝补修时，应符合下列规定：1 .受损伤处的线股应处理平整；2 .补修预绞丝长度不应小于 3个节距，或应符合现行国家标准电力金具预绞丝中的规定；3 .补修预绞丝的中心应位于损伤最严重处，且与导线接触紧密，损伤处应全部覆盖。四、当采用补修管补修时，应符合下列规定：1 .损伤处的铝（铝合金）股线应先恢复其原绞制状态；2 .补修管的中心应位于损伤最严重处，需补修导线的范围应于管内各 20mm处；3.当采用液压施工时应符合国家现行标准架空送电线路导线及避雷线液压施工工艺规程（试行）的规定。第6.0.4条 导线在同一处损伤有下列情况之一者，应将损伤部分全部割去，重新以直线接续管
22、连接：一、损失强度或损伤截面积超过本规范第6.0.3条以补修管补修的规定。二、连续损伤其强度、截面积虽未超过本规范第6.0.3条以补修管补修的规定，但损伤长度已超过补修管能补修的范围。三、钢芯铝绞线的钢芯断一股。四、导线出现灯笼的直径超过导线直径的1.5倍而又无法修复。五、金钩、破股已形成无法修复的永久变形。第6.0.5条 作为避雷线的钢绞线，其损伤处理标准，应符合表6.0.5的规定。表6.0.5钢绞线损伤处理标准钢绞线股数以镀锌铁丝缠绕以补修管补修锯断重接7不允许断1股断2股19断1股断2股断3股第6.0.6条不同金属、不同规格、不同绞制方向的导线严禁在档距内连接。第6.0.7条 采用接续管
23、连接的导线或避雷线，应符合现行国家标准电力金具的规定，连接后的握着力与原导线或避雷线的保证计算拉断力比，应符合下列规定：一、接续管不小于 95%。二、螺栓式耐张线夹不小于90%。第6.0.8条 导线与连接管连接前应清除导线表面和连接管内壁的污垢，清除长度应为连接部分的 2倍。连接部位的铝质接触面，应涂一层电力复合脂，用细钢丝刷清除表面氧化膜，保留涂料，进行压接。第6.0.9条 导线与接续管采用钳压连接，应符合下列规定：一、接续管型号与导线的规格应配套。二、压口数及压后尺寸应符合表6.0.9的规定。表6.0.9钳压压口数及压后尺寸导线型号压口数压后尺寸D（mm）钳压部位尺寸（mm）a1a2a3铝
24、绞线LJ-16610.5282034LJ-25612.5322036LJ-35614.0362543LJ-50816.5402545LJ70819.5442850LJ-951023.0483256LJ 1201026.0523359LJ-1501030.0563462LJ 1851033.5603565钢芯铝绞线LGJ 16/31212.5281428LGJ 25/41414.5321531LGJ 35/61417.53442.593.5LGJ 50/81620.53848.5105.5LGJ 70/101625.04654.5123.5LGJ-95/202029.05461.5142.5LG
25、J 120/202433.06267.5160.5LGJ 150/202436.06470166LGJ 185/252639.06674.5173.5LGJ-240/302M443.06268.5161.5 150LJ 70200第6.0.22条35kV架空电力线路采用悬垂线夹时，绝缘子应垂直地平面。特殊情况下，其在顺线路方 向与垂直位置的倾斜角，不应超过5。第6.0.23条35kV架空电力线路的导线或避雷线安装的防震锤，应与地平面垂直，其安装距离的误差不应大于土 30mm。第6.0.24条1035kV架空电力线路当采用并沟线夹连接引流线时，线夹数量不应少于2个。连接面应平整、光洁。导线及并沟
26、线夹槽内应清除氧化膜，涂电力复合脂。第6.0.25条10kV及以下架空电力线路的引流线 （跨接线或弓子线）之间、引流线与主干线之间的连接 应符合下列规定：一、不同金属导线的连接应有可靠的过渡金具。二、同金属导线，当采用绑扎连接时，绑扎长度应符合表6.0.25的规定。表6.0.25绑扎长度值导线截回（mm）绑扎长度（mm）35及以下 1505020070250三、绑扎连接应接触紧密、均匀、无硬弯，引流线应呈均匀弧度。四、当不同截面导线连接时，其绑扎长度应以小截面导线为准。第6.0.26条绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于2.0mm。第6.0.27条110kV线路每相引流线、
27、引下线与邻相的引流线、引下线或导线之间，安装后的净空距离不应小于300mm ； 1kV 以下电力线路，不应小于150mm。第 6.0.28 条 线路的导线与拉线、 电杆或构架之间安装后的净空距离， 35kV 时， 不应小于 600mm ； 110kV 时，不应小于200mm ； 1kV 以下时，不应小于100mm 。第 6.0.29 条 1kV 以下电力线路当采用绝缘线架设时，应符合下列规定：一、展放中不应损伤导线的绝缘层和出现扭、弯等现象。二、导线固定应牢固可靠，当采用蝶式绝缘子作耐张且用绑扎方式固定时，绑扎长度应符合本规范第6.0.21 条的规定。三、接头应符合有关规定，破口处应进行绝缘处
28、理。第 6.0.30 条 沿墙架设的 1kV 以下电力线路，当采用绝缘线时，除应满足设计要求外，还应符合下列规定：一、支持物牢固可靠。二、接头符合有关规定，破口处缠绕绝缘带。三、中性线在支架上的位置，设计无要求时，安装在靠墙侧。第 6.0.31 条 导线架设后，导线对地及交叉跨越距离，应符合设计要求。第七章 10kV 及以下架空电力线路上的电气设备第 7.0.1 条 电杆上电气设备的安装，应符合下列规定：一、安装应牢固可靠。二、电气连接应接触紧密，不同金属连接，应有过渡措施。三、瓷件表面光洁，无裂缝、破损等现象。第 7.0.2 条 杆上变压器及变压器台的安装，尚应符合下列规定：一、水平倾斜不大
29、于台架根开的 1/100 。二、一、二次引线排列整齐、绑扎牢固。三、油枕、油位正常，外壳干净。四、接地可靠，接地电阻值符合规定。五、套管压线螺栓等部件齐全。六、呼吸孔道通畅。第 7.0.3 条 跌落式熔断器的安装，尚应符合下列规定：一、各部分零件完整。二、转轴光滑灵活，铸件不应有裂纹、砂眼、锈蚀。三、瓷件良好，熔丝管不应有吸潮膨胀或弯曲现象。四、熔断器安装牢固、排列整齐，熔管轴线与地面的垂线夹角为15。30。熔断器水平相间距离不小于 500mm 。五、操作时灵活可靠、接触紧密。合熔丝管时上触头应有一定的压缩行程。六、上、下引线压紧，与线路导线的连接紧密可靠。第 7.0.4 条 杆上断路器和负荷
30、开关的安装，尚应符合下列规定：一、水平倾斜不大于托架长度的 1/100 。二、引线连接紧密，当采用绑扎连接时，长度不小于 150mm。三、外壳干净，不应有漏油现象，气压不低于规定值。四、操作灵活，分、合位置指示正确可靠。五、外壳接地可靠，接地电阻值符合规定。第 7.0.5 条 杆上隔离开关安装，尚应符合下列规定：一、瓷件良好。二、操作机构动作灵活。三、隔离刀刃合闸时接触紧密，分闸后应有不小于 200mm 的空气间隙。四、与引线的连接紧密可靠。五、水平安装的隔离刀刃，分闸时，宜使静触头带电。六、三相连动隔离开关的三相隔离刀刃应分、合同期。第7.0.6条杆上避雷器的安装，尚应符合下列规定：一、瓷套
31、与固定抱箍之间加垫层。二、排列整齐、高低一致，相间距离：110kV时，不小于350mm； 1kV以下时，不小于 150mm。三、引线短而直、连接紧密，采用绝缘线时，其截面应符合下列规定：1 .引上线：铜线不小于 16mm2,铝线不小于 25mm2;2 .引下线：铜线不小于 25mm2,铝线不小于 35mm2。四、与电气部分连接，不应使避雷器产生外加应力。五、引下线接地可靠，接地电阻值符合规定。第7.0.7条低压熔断器和开关安装各部接触应紧密，便于操作。第7.0.8条 低压保险丝（片）安装，尚应符合下列规定：一、无弯折、压偏、伤痕等现象。二、严禁用线材代替保险丝 （片）。第八章接户线第8.0.1
32、条10kV及以下电力接户线的安装，其各部电气距离应满足设计要求。第8.0.2条10kV及以下电力接户线的安装，尚应符合下列规定：一、档距内不应有接头。二、两端应设绝缘子固定，绝缘子安装应防止瓷裙积水。三、采用绝缘线时，外露部位应进行绝缘处理。四、两端遇有铜铝连接时，应设有过渡措施。五、进户端支持物应牢固。六、在最大摆动时，不应有接触树木和其它建筑物现象。七、1kV及以下的接户线不应从高压引线间穿过，不应跨越铁路。第8.0.3条10kV及以下由两个不同电源引入的接户线不宜同杆架设。第8.0.4条10kV及以下接户线固定端当采用绑扎固定时，其绑扎长度应符合表8.0.4的规定。表8.0.4绑扎长度导
33、线截回（mm2）绑扎长度（mm）导线截回（mm2）绑扎长度（mm）10及以下一5025 5012016及以下8070 120200第九章接地工程第9.0.1条 接地体规格、埋设深度应符合设计规定。第9.0.2条接地装置的连接应可靠。连接前，应清除连接部位的铁锈及其附着物。第9.0.3条 接地体的连接采用搭接焊时，应符合下列规定：一、扁钢的搭接长度应为其宽度的2倍，四面施焊。二、圆钢的搭接长度应为其直径的6倍，双面施焊。三、圆钢与扁钢连接时，其搭接长度应为圆钢直径的6倍。四、扁钢与钢管、扁钢与角钢焊接时，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧 形（或直角形）与钢管（或角钢）焊接。
34、第9.0.4条采用垂直接地体时，应垂直打入，并与土壤保持良好接触。第9.0.5条 采用水平敷设的接地体，应符合下列规定：一、接地体应平直，无明显弯曲。二、地沟底面应平整，不应有石块或其它影响接地体与土壤紧密接触的杂物。三、倾斜地形沿等高线敷设。第 9.0.6条接地引下线与接地体连接，应便于解开测量接地电阻。接地引下线应紧靠杆身，每隔一定距离与杆身固定一次。第 9.0.7条接地电阻值，应符合有关规定。第 9.0.8条接地沟的回填宜选取无石块及其它杂物的泥土，并应夯实。 在回填后的沟面应设有防沉层，其高度宜为100300mm。第十章 工程交接验收第 10.0.1 条 在验收时应按下列要求进行检查：一、采用器材的型号、规格。二、线路设备标志应齐全。三、电杆组立的各项误差。四、拉线的制作和安装。五、导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离。六、电器设备外观应完整无缺损。七、相位正确、接地装置符合规定。八、沿线的障碍物、应砍伐的树及树枝等杂物应清除完毕。九、隐蔽工程。第 10.0.2 条 在验收时应提交下列资料和文件：一、竣工图。二、变更设计的证明文件（包括施工内容明细表） 。三、安装技术记录（包括隐蔽工程记录 ）。四、交叉跨越距离记录及有关协议文件。五、调整试验记录。六、接地电阻实测值记录。七、有关的批准文件。
