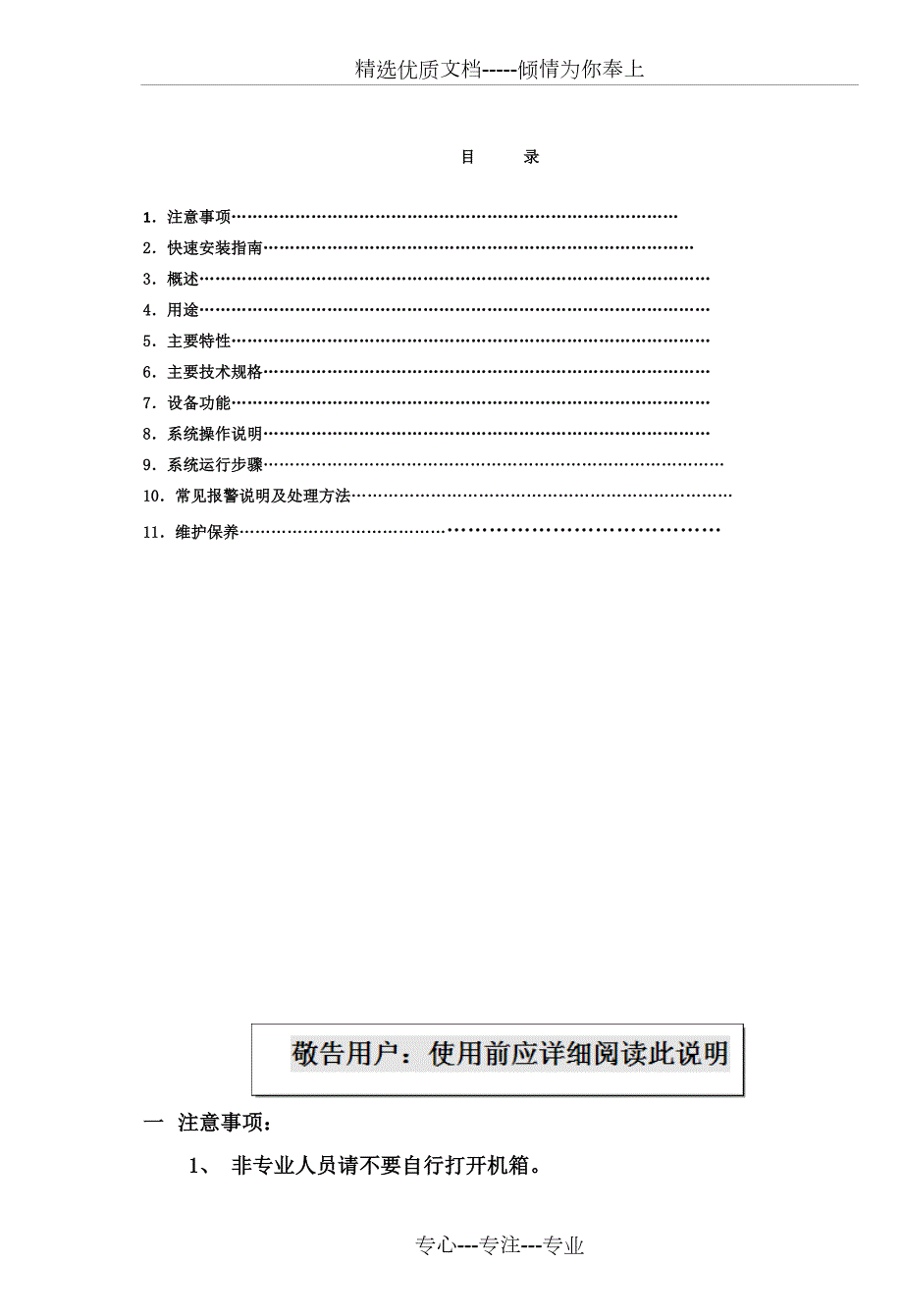

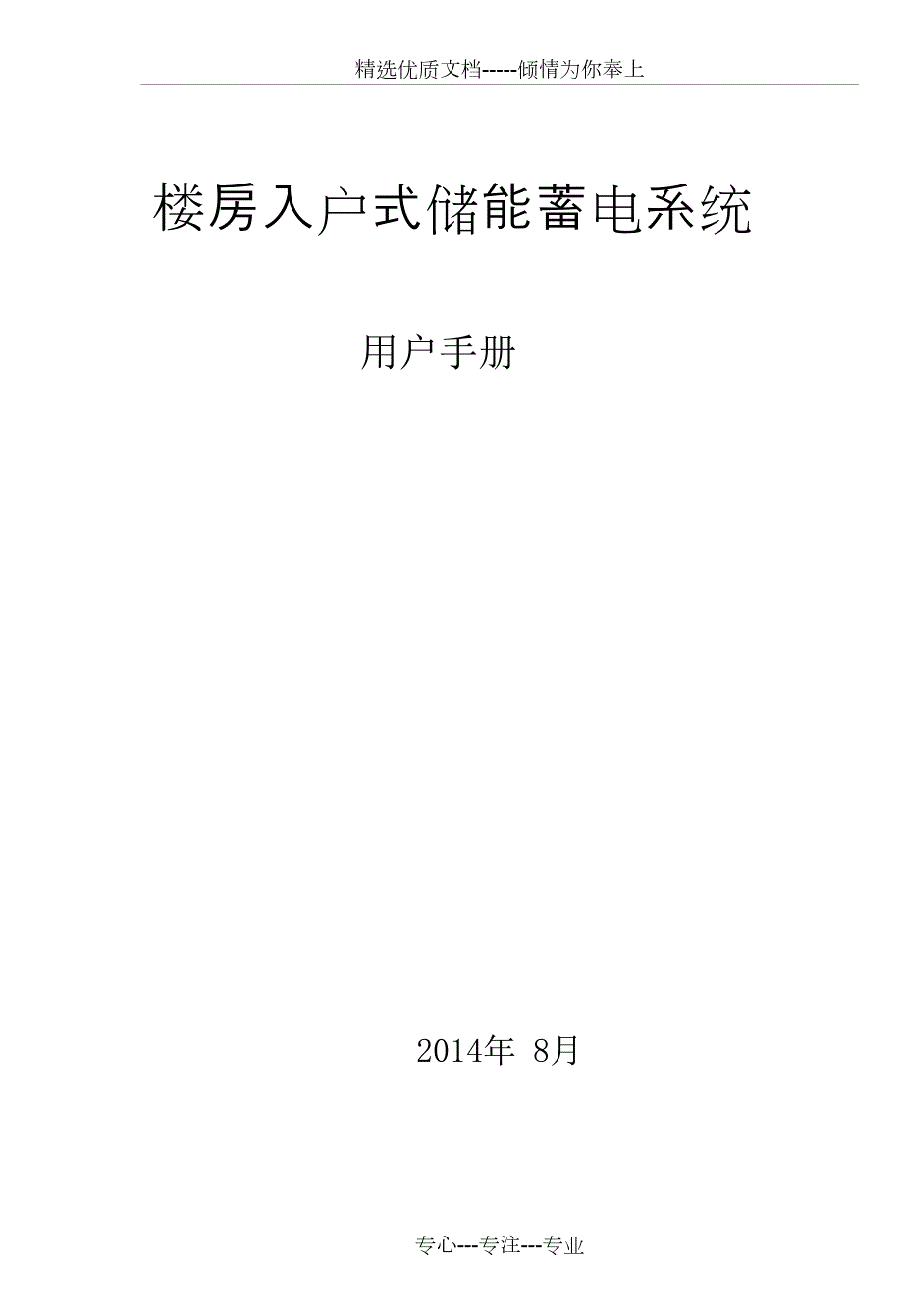

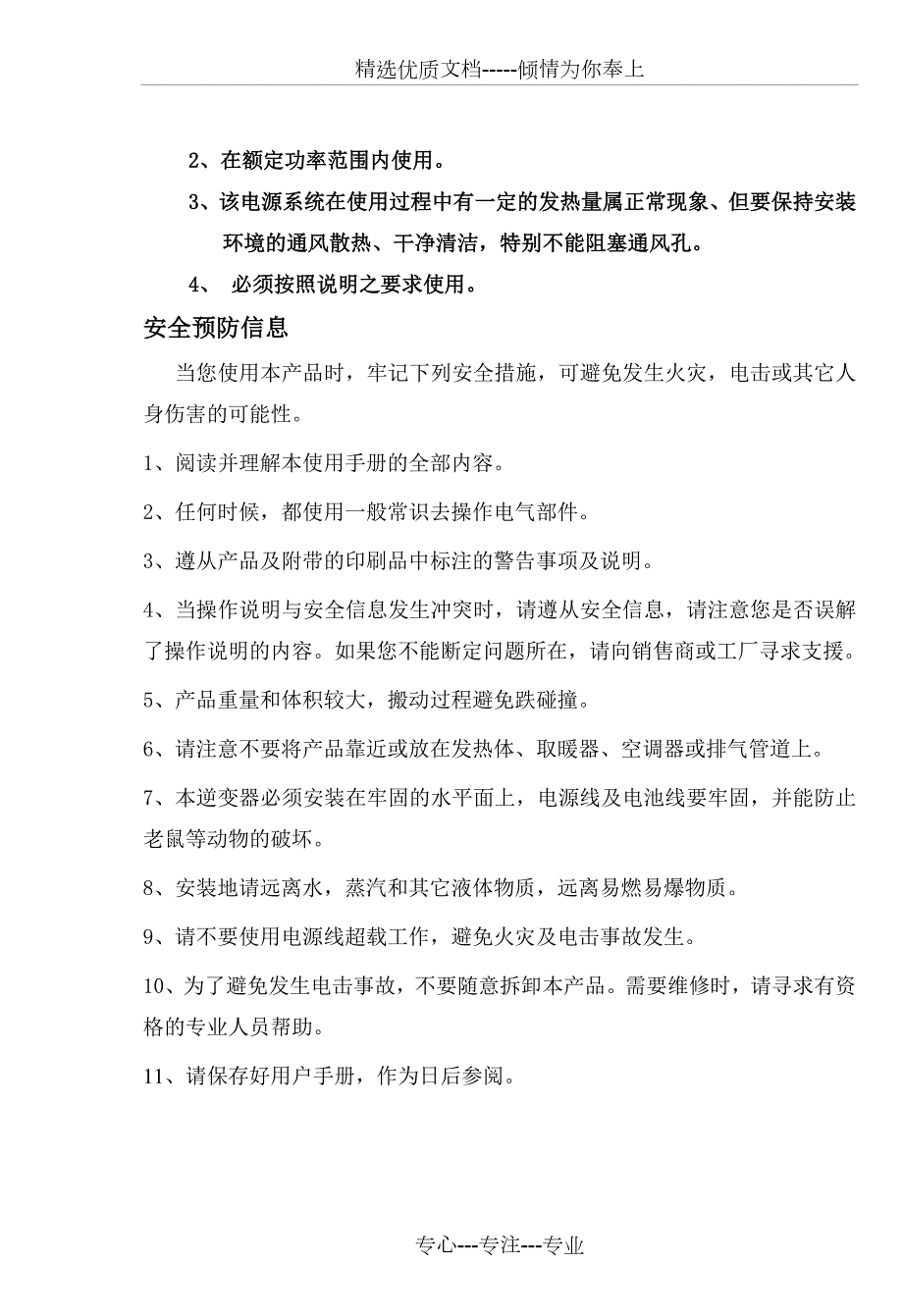

1、精选优质文档-倾情为你奉上 楼房入户式储能蓄电系统用户手册2014年 8月 目 录1 注意事项2快速安装指南3概述4用途5主要特性6主要技术规格7设备功能8系统操作说明9系统运行步骤10常见报警说明及处理方法11维护保养一注意事项:1、 非专业人员请不要自行打开机箱。2、在额定功率范围内使用。3、该电源系统在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁,特别不能阻塞通风孔。4、 必须按照说明之要求使用。安全预防信息当您使用本产品时,牢记下列安全措施,可避免发生火灾,电击或其它人身伤害的可能性。1、阅读并理解本使用手册的全部内容。2、任何时候,都使用一般常识去操作电气

2、部件。3、遵从产品及附带的印刷品中标注的警告事项及说明。4、当操作说明与安全信息发生冲突时,请遵从安全信息,请注意您是否误解了操作说明的内容。如果您不能断定问题所在,请向销售商或工厂寻求支援。5、产品重量和体积较大,搬动过程避免跌碰撞。6、请注意不要将产品靠近或放在发热体、取暖器、空调器或排气管道上。7、本逆变器必须安装在牢固的水平面上,电源线及电池线要牢固,并能防止老鼠等动物的破坏。8、安装地请远离水,蒸汽和其它液体物质,远离易燃易爆物质。9、请不要使用电源线超载工作,避免火灾及电击事故发生。10、为了避免发生电击事故,不要随意拆卸本产品。需要维修时,请寻求有资格的专业人员帮助。11、请保存

3、好用户手册,作为日后参阅。二、快速安装指南用户只要接3组线就可正常使用本系统:1. AC INPUT接市电,注意L、N、E接线顺序,特别注意E不能接L、N上.2. SOLAR充电线与太阳能板相连,注意正负极不能接反.3. AC OUTPUT接用电设备, 注意L、N、E接线顺序,特别注意E不能接L、N上.不能超功率使用.用户连接OK后,按下开启按钮,就可设置操作本系统.三、概述楼房入户式储能蓄电系统可以利用太阳能发电装置,以及风力发电机产生的能源,还有社会供电系统的低价电力来源把富裕电力存入储能系统,以备高峰时使用,不仅可作应急电源,更能为家庭节省电力开支,该系统具有体积小、智能供电、显示直观、

4、操作简便等优点,是楼房入户式用电系统中不可缺少的供电系统。系统是由控制模块,逆变器模块,锂电池以及锂电池管理系统综合组成四、用途 1、可用于用户后备供电电源; 2、可用于储能和智能选用供电电源,降低供电成本。3、可用于远程控制,以降低电场辐射对人体影响。五、主要特性 1、供电电源可以智能选择供电电源; 2、由七寸LCD屏显示工作参数和工作模式,简洁直观; 3、工作模式和工作时间由人及交互界面设定,方便快捷; 4、系统采用嵌入式编程,安全可靠; 5、系统可对工作参数和工作状态进行实时显示和监控; 6、具有过压、过流,欠压报警监控功能。7、系统具有电池过放、过流多重保护功能; 8、产品重量轻、寿命

5、长、环保无污染。六、主要技术规格额定功率3KVA4KVA5KVA6KVA8KVA10KVA输入PV输入范围50-100VDC市电110VAC-240VAC10%50-60Hz(可选)电池类型LiFePO4(磷酸铁锂)标称电压48VDC容量20AH(可选)满载使用时间1.5H1H50分钟45分钟35分钟25分钟交流输出逆变输出电压(Vac)100VAC-240VAC10%逆变输出频率(Hz)50Hz /60Hz输出功率因数(PF)0.8波形失真度(THD)3动态响应时间(ms)负载从0100突变时,响应时间30ms旁路转换时间(ms)5ms过载能力市电下:110/30秒, 120/10秒 逆变下

6、11030秒, 1203秒逆变效率 (80阻性负载)88保护直流输入绶冲、过压、欠压;市电输入过压、欠压;输出过载、短路、过温等界面通讯人机界面7寸LCD屏通讯接口RS485/RS232通讯接口工作环境绝缘强度符合EN50081-1/EN55022标准噪音(1米)40dB环境温度() -10+45相对湿度0-95 不结露相对海拨(m)1500m七、设备功能7.1主控系统BMS操作界面关机按钮开机按钮主控制操作界面1. 7.2 BMS电池组实际容量编号(显示电池组单体最低电压模块编号)图标说明充电机电池信息菜单键温度(检测电池组温度)电池组单体最低电压工作电流电池组电压电池组单体最高电压编号(

7、显示电池组单体最高电压模块编号)电池信息充电机图标说明编号(显示电池组单体最低电压模块编号)编号(显示电池组单体最高电压模块编号)菜单键返回BMS本面配置子菜单BMS配置界面子菜单电池组实际容量工作电流电池组电压电池信息界面主要显示电池组每个单体电芯的电压和模块的温度下一页上一页返回模块温度电池组单体电池电压(主要检测每个单体电芯的电压)返回恢复默认过放释放电压写入读取过放保护电压欠压报警电压过充保护电压高温保护温度过充释放电压欠压释放电压过温释放温度写入读取返回满充释放总压最大满充电压充电截止电流充电最大电流系统设置:菜单系统待机时间设置返回坐标调整系统语言设置主界面模式设置触摸声音设置7.

8、3.接线端口介绍背面接线图主控制系统BMSUPS电池电池1). 主控制器接线端DC太阳能(-)电池(+)DC太阳能(+)电池(-)充电器(-)充电器(+)UPS(-)UPS(+)地线交流输出口通讯端口空气开关AC市电(-)AC市电(+)地线主控放电电流采样口主控与UPS通讯+AC输出互感口主控充电电流采样口2) MBS接线端电池(+)充电器(+)电池(-)充电器(-)电池(-)DC(+)DC(-)电池(+)主控放电电流采样BMS主从通讯主控充电电流采样3) UPS接线端主控与UPS通讯+AC输出互感DC(+)DC(-)风扇(-)风扇(+)AC输出(-)AC输出(+)AC输入(-)AC输入(+)

9、4) 电池接线端BMS主从通讯电池(-)电池(+)BMS主从通讯电池(+)电池(-)AC市电输入(+)AC市电输入(-)地线地线太阳能输入(+)太阳能输入(-)空交流输出(+)交流输出(-)模式一:AC模式1、 定时充电功能:用户可设定一个低价用电时间段来充电储。缺省设置: 23:00-7:00。由 AC TO DC 模式对电池充电。 2、 定时放电功能:用户可设定一个时间段来放电。缺省设置: 7:00-23:00。通过 DC TO AC模式对负载供电; 3、 当电池放到 10%时,自动切换到市电,即 BY PASS模式。在人机界面上显示电池低电压.4、 除设定定时充放电功能外,用户可随时通过

10、人机界面,手动切换充放电功能。模式二:SOLAR模式 在此模式下,系统根据设定的电压值来使用电池逆变,如设置电池在51V以上开启电池逆变,当电池低到48V自动切换到市电,当太阳能对电池充到51V会再次开启逆变,以节省电网用电。模式三:AC+SOLAR模式八.系统操作说明 开机画面:八系统操作说明按下左边开启按钮,且长按5-7秒钟。开机后显示开机画面并读取3秒钟进入主界面 主界面123456进入主界面时显示:1):自动与手动切换按钮2):系统参数设置按钮3):电池参数设置按钮4):充电器充电按钮5):市电供电按钮6):UPS输出控制按钮 手动控制:123456进入手动界面显示:1)点击,电池给负

11、载供电2)点击,市电给负载供电。3)点击,充电器给电池充电4)点击,修改控制系统参数。弹出密码输入界面:输入密码:(初始密码),点击Enter键进入参数修改主界面:点击或即可对电池充放电时间段进行设置弹出参数设置界面:输入参数后点击Enter键,再点击,即设定成功。点击可以取消当前充放电时间段设置。系统时间校正设置点击,弹出系统时间对话框:当需要修改年月日当中的某一项时,可点击相应的数字,如需要修改年份,即点击,弹出参数修改界面:输入参数后,点击Enter键,再点击即修改成功。系统语言设置:点击,即可切换为其他语言。点击Ruturn即可回到主界面。5)点击弹出密码输入界面:输入密码:(初始密码

12、),点击Enter键进入参数修改主界面: 模式设置点击 按钮可进行运行模式选择,点击此按钮,会从“AC input mode”“Solar input mode” “AC/Solar input mode”循环切换电池放电保护电压。当电池电压低于这个值时,电池停止放电,转为市电供电,此参数也可以在太阳能模式下设置。 保护参数设置 电池恢复放电电压值,当电池因充电达到这个设定值时,重新开启电池放电功能. 此参数也可以在太阳能模式下设置. 电池最大放电电流保护参数,当电池放电电流高过此设定值时,转到市电供电,以保护电池. UPS最大放电电流保护参数,当UPS放电电流高过此设定值时,系统关闭,转到手

13、动状态,用户需确认用电器功率是过大或有电路短路现象.点击上的数字,即可弹出参数修改界面:输入参数后点击Enter键,即设定成功。 密码修改设置点击 按钮,进入密码修改界面 点击上的数字进行新密码修改,点击Enter点击进行密码确认,点击enter。再点击密码即修改成功。放电容量设置点击,可修改预留容量百分比。此容量是设置预留容量在紧急情况下使用,如果电池容量低于设定值,系统会停止电池放电,转到市电工作.当出现停电情况下,系统会以此预留容量逆变输出.如果不需预留,设为0%即可。点击即可返回主界面。 自动控制:点击主界面上的,即进入自动控制状态。BMS系统操作说明: 开机界面:长按左边开启按钮,且

14、长按5-7秒钟。开机后显示开机画面3秒钟进入主画面; 主界面1)点击,设置本机配置:点击进入修改界面:1.点击可以切换触摸声音的打开和关闭。2.点击可以将系统语言切换为英文或中文。3.点击,进入选择界面:切换界面类型4.点击,进入界面:点击界面上的数字如,即弹出修改操作界面:输入参数,点击Enter键,再点击“读取”即修改成功。5.点击,界面进入黑屏状态:再次点击屏幕即可恢复。6.点击,进入坐标调整界面:2)点击,进入模块1界面点击,进入模块2界面可以查看模块温度和各模块单体电压具体数据。3)充电机设置点击点击,进入界面:方便查看充电机工作状态是否正常以及温度,电压,电流的具体数据。点击,进入

15、界面:点击界面上的数字如,弹出修改界面:输入修改参数,点击Enter键,再点击“读取”即可修改成功。4)点击,进入界面;当储能蓄电系统出现异常情况会有报警提示(出现相应图标),此界面即可根据图表查看所对应的具体原因。九、系统运行步骤 1、依附件说明连接电路,通电前检查系统电路,确保电路连接正确; 2、启动开关按钮,检查控制器和BMS是否工作正常; 3、手动模式运行系统,观察系统是否运行正常; 4、设定自动模式下的电池充放电时间,然后校准系统时钟,点击自动运行按钮,系统进入到自动运行模式;5、系统无报警,则进入正常运行状态;6、需人工控制时,进入手动状态,点击控制开关,即可对相应电器进行通断控制

16、十、常见报警说明及处理方法故障现象故障原因解决方法AC Fail检测不到市电1、确认电网是否正常。2、是否进入保护状态,确认空气开关是否处在ON状态。3,电线是否有松动现象。Battery Fail检测不到电池1、确认接线是否松动。2、电池BMS开关是否打开。3、电池是否长时间没有充电。有市电时无法以BY PASS模式动行1、电网电压波形畸变。2、电网电压过压、欠压。3、 交流输入开关开路。1.、改善交流输入电源质量。2、检查液晶显示屏上显示电压是否超过UPS范围。3、检查输入开关。电池有电量,无法逆变1.UPS直流开关开路。2、电池欠压保护设置过高1、检查开关。2、检查Battery lo

17、wer voltage设定参数。当逆变电源出现故障不能正常工作时,请您对照使用手册的说明处理,如果仍然不能解决,请尽快与经销商或厂家联系,切勿自行拆卸零件!十一、维护保养 为了保证系统连续正常运行,要求经常进行维护和保养。1 、产品安装和存放应尽量避开高腐蚀性、高粉尘性、高温、高湿性环境,特别应避免金属物质落入箱体内。2、 定期检查连接线是否老化,电缆连接点是否紧固、安全。3、 定期清洁冷却风扇并检查风扇是否正常。4、打开箱体维护前,应当彻底切断电源,并停机10分钟或更长时间,待电容器放电完毕后方可进行(机器内有大容量的电容器,放电须一定的时间),拆卸时注意不要损坏部件及元器件,注意接线的 次序。具体维护保养要求: 清洁箱体内的灰尘和杂物. 检查箱体内各端子、螺钉是否紧固. 检查箱体内有无出现过热后留下的痕迹以及损坏的器件. 检查箱体内的电线是否老化.5、打开箱体维护过的逆变电源,在重新投入使用前,应当进行试运行,以保证逆变电源的可靠供电。6、当产品出现故障不能正常工作时,请您对照使用手册的说明处理.如果仍然不能解决,请尽快与经销商或厂家联系,切勿自行拆卸零件!附件 1、电气原理图 2、电气接线图 专心-专注-专业
