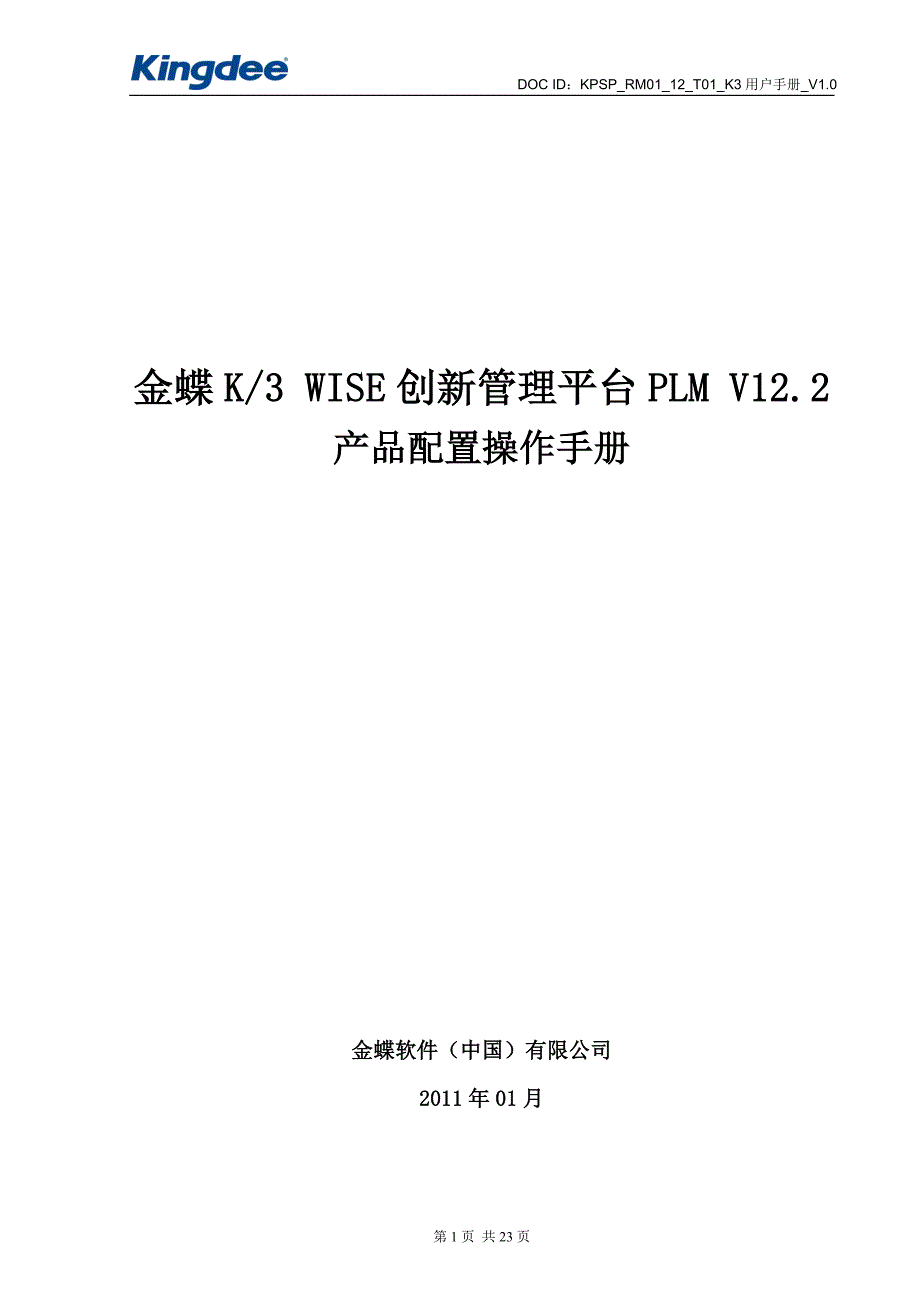

14金蝶K3WISE创新管理平台PLMV12.2产品配置操作手册.doc

上传人:极速器 文档编号:4138 上传时间:2025-07-07 格式:DOC 页数:23 大小:1.26MB
下载 相关 举报
14金蝶K3WISE创新管理平台PLMV12.2产品配置操作手册.doc_第1页
第1页 / 共23页
14金蝶K3WISE创新管理平台PLMV12.2产品配置操作手册.doc_第2页
第2页 / 共23页
14金蝶K3WISE创新管理平台PLMV12.2产品配置操作手册.doc_第3页
第3页 / 共23页
14金蝶K3WISE创新管理平台PLMV12.2产品配置操作手册.doc_第4页
第4页 / 共23页
14金蝶K3WISE创新管理平台PLMV12.2产品配置操作手册.doc_第5页
第5页 / 共23页
点击查看更多>>
资源描述

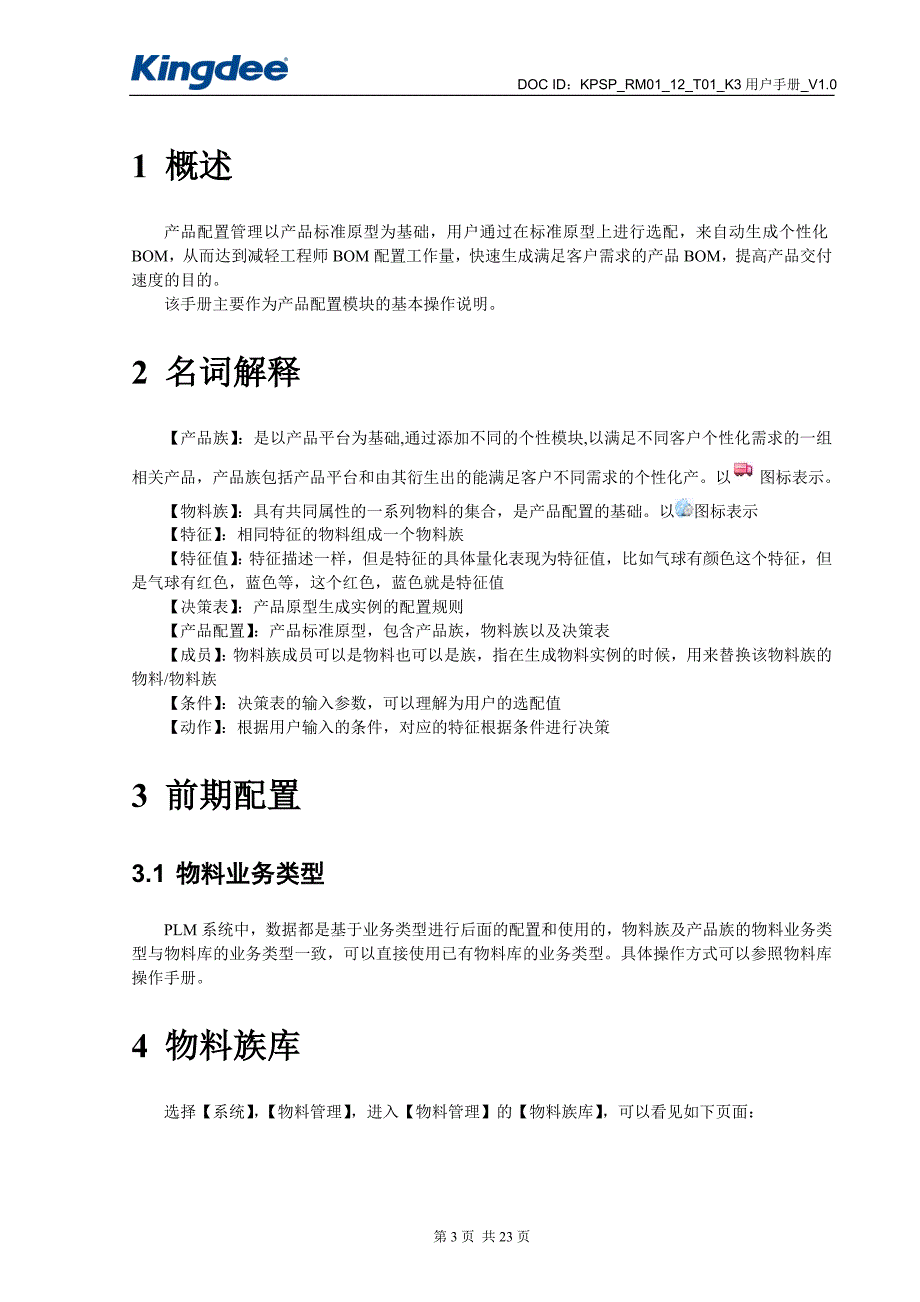

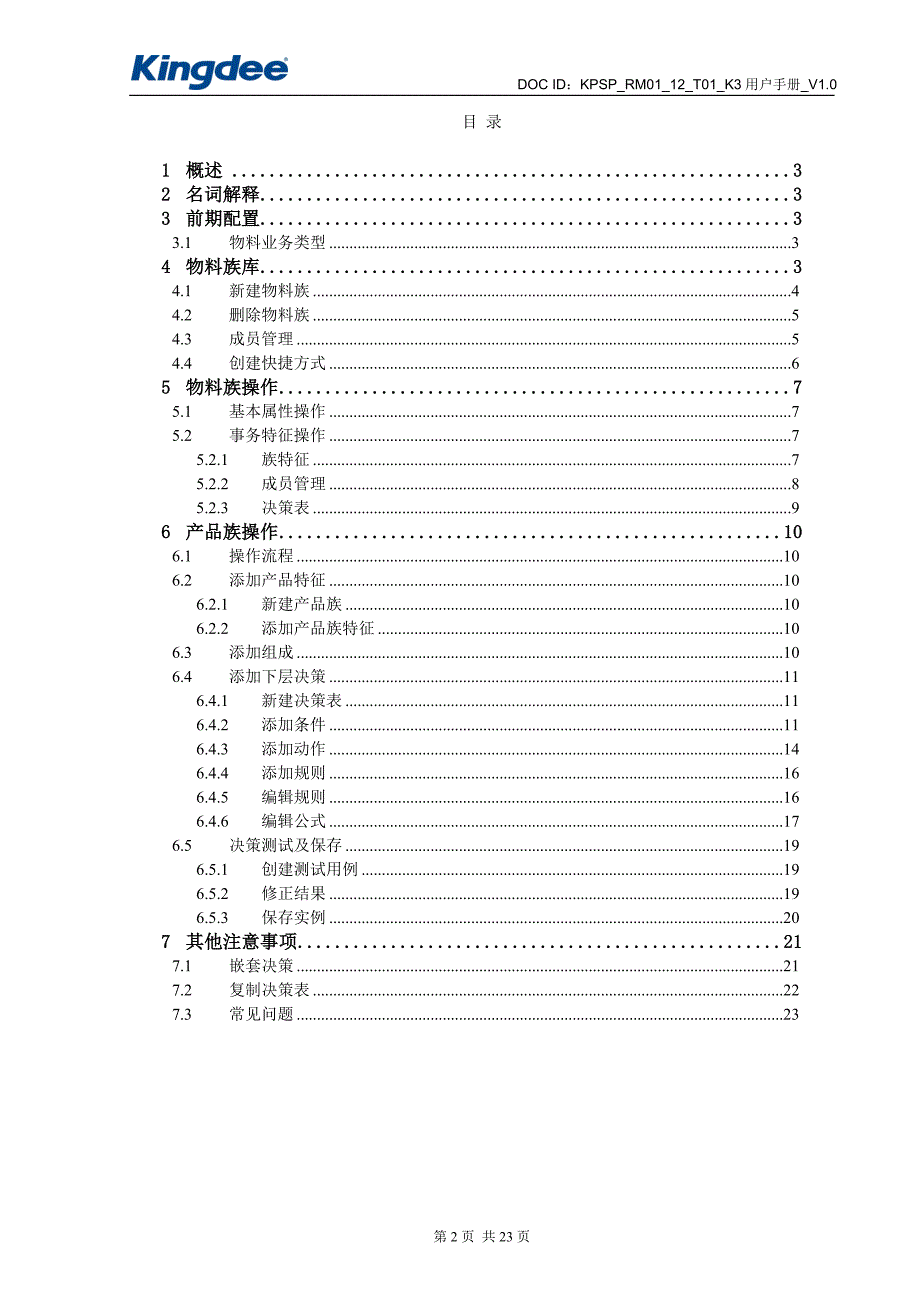

1、 DOC ID:KPSP_RM01_12_T01_K3用户手册_V1.0金蝶K/3 WISE创新管理平台PLM V12.2产品配置操作手册金蝶软件(中国)有限公司 2011年01月目 录1概述32名词解释33前期配置33.1物料业务类型34物料族库34.1新建物料族44.2删除物料族54.3成员管理54.4创建快捷方式65物料族操作75.1基本属性操作75.2事务特征操作75.2.1族特征75.2.2成员管理85.2.3决策表96产品族操作106.1操作流程106.2添加产品特征106.2.1新建产品族106.2.2添加产品族特征106.3添加组成106.4添加下层决策116.4.1新建决策表

2、116.4.2添加条件116.4.3添加动作146.4.4添加规则166.4.5编辑规则166.4.6编辑公式176.5决策测试及保存196.5.1创建测试用例196.5.2修正结果196.5.3保存实例207其他注意事项217.1嵌套决策217.2复制决策表227.3常见问题23第23页 共23页 1 概述产品配置管理以产品标准原型为基础,用户通过在标准原型上进行选配,来自动生成个性化BOM,从而达到减轻工程师BOM配置工作量,快速生成满足客户需求的产品BOM,提高产品交付速度的目的。该手册主要作为产品配置模块的基本操作说明。2 名词解释【产品族】:是以产品平台为基础,通过添加不同的个性模块

3、以满足不同客户个性化需求的一组相关产品,产品族包括产品平台和由其衍生出的能满足客户不同需求的个性化产。以图标表示。【物料族】:具有共同属性的一系列物料的集合,是产品配置的基础。以图标表示【特征】:相同特征的物料组成一个物料族【特征值】:特征描述一样,但是特征的具体量化表现为特征值,比如气球有颜色这个特征,但是气球有红色,蓝色等,这个红色,蓝色就是特征值【决策表】:产品原型生成实例的配置规则【产品配置】:产品标准原型,包含产品族,物料族以及决策表【成员】:物料族成员可以是物料也可以是族,指在生成物料实例的时候,用来替换该物料族的物料/物料族【条件】:决策表的输入参数,可以理解为用户的选配值【动

4、作】:根据用户输入的条件,对应的特征根据条件进行决策3 前期配置3.1 物料业务类型PLM系统中,数据都是基于业务类型进行后面的配置和使用的,物料族及产品族的物料业务类型与物料库的业务类型一致,可以直接使用已有物料库的业务类型。具体操作方式可以参照物料库操作手册。4 物料族库选择【系统】,【物料管理】,进入【物料管理】的【物料族库】,可以看见如下页面:整体视图与物料库标准视图一致。物料族库权限受物料库权限控制。4.1 新建物料族点击【新建】,就会弹出新建物料页面,在此页面需要填写新物料族的相关属性(此属性页显示字段由相关业务类型中所定义的分配显示字段决定),操作方式与物料库一致,如下图:4.2

5、 删除物料族点击【删除】,可以删除未被使用的物料族,如果物料族已经被使用,则不能删除。4.3 成员管理点击【成员管理】,直接进入物料族决策表4.4 创建快捷方式通过【创建快捷方式】,可以把正在配置或者经常使用的物料族发送快捷方式到PLM个人桌面,方便使用。5 物料族操作5.1 基本属性操作物料族基本属性操作方式与物料操作方式一致,5.2 事务特征操作5.2.1 族特征 添加族特征【注意】部件族特征必须包含下层所有物料族特征。点击【族特征】-【添加】,系统弹出编辑物料族特征页面,输入特征名称,选择对应的特征值类型即可。如下图所示,数值型的特征值,需要输入数值的最大值与最小值,【新值增量】目前没有

6、任何含义文本型及布尔型特征值,只需要输入特征名称即可枚举型特征值,需要输入特征名及选择好枚举源,枚举源数据来源于【配置】-【配置信息】-【枚举管理】 删除族特征物料族的特征添加后可以直接删除,系统不判断是否有被决策表引用,直接选择对应物料特征,点击【删除】即可。【注意】特征被删除后,决策表有引用到改特征进行决策,在决策过程中系统会提示错误。5.2.2 成员管理【注意】A物料族成员在生成实例后是用来替换原物料族A,A物料族的组成在生成实例后还在A的组成下。 添加成员从物料库或者物料族库添加现有物料或者物料族作为该物料族的成员点击【添加成员】,在弹出的物料选择页面,找到对应物料,点击确定即可。【注

7、意】同一物料或者物料族只能存在于一个物料族下,并且成员必须与物料族业务类型一致。 创建成员 【注】创建成员一般是通过产品族进行配置时自动创建成员,一般不单独允许物料族创建成员。 具体操作请参考产品族创建成员。 编辑特征 对于族成员的特征进行编辑,一般用于将导入的历史物料特征添加上。 勾选需编辑特征成员,点击【编辑特征】,在编辑成员特征页面编辑好成员特征,点击【保存】即可 配置成员 【注】配置成员一般是通过产品族进行配置时需要配置成员,一般不单独允许物料族配置成员。 具体操作请参考产品族配置成员。 删除【注意】删除成员时不检查该成员是否被使用,同时删除后的成员再添加进成员里面,特征需要手动配置。

8、5.2.3 决策表 【注】决策表操作在产品族操作中进行讲解6 产品族操作6.1 操作流程添加产品族特征搭建产品族组成横添加下层决策测试决策结果6.2 添加产品特征【注意】产品族特征可以理解为客户可以选配的条件,同时产品族特征也是作为下层物料族的驱动输入条件,所以一般产品族的特征应该包含下层所有特征。6.2.1 新建产品族 打开产品库-工作区,产品文件夹,点击【新建】-产品族,在新建物料页面,选择好物料业务类型,完善相关属性,点击确定即可,与新建产品类似。6.2.2 添加产品族特征添加产品族特征操作方式与物料族特征一致,需注意产品族所有可供客户选配项需加入产品族特征中,同时为了下层决策方便也可以

9、添加辅助特征。6.3 添加组成【注意】产品族或者部件族的物料族组成必须通过【引用】-【物料】菜单来完成,不允许通过从其他产品族或者部件族下面直接复制粘贴物料族。点击组成-引用-物料,在弹出物料选择窗口中选择需添加的物料,点击确定即可。6.4 添加下层决策6.4.1 新建决策表点击物料族决策表,在产品族输入产品族编码,点击查询,在父物料族输入上层物料族编码,点击查询,最后点击【创建决策表】。【注意】产品族不需要建立决策表,如果给产品族第一层组成物料族建立决策表,则决策表产品族与父物料族均为产品族。6.4.2 添加条件 点击新建-条件,弹出添加决策信息页面,选择对应的条件,输入相关信息点击确定即可

10、条件说明: 特征一般是因为该物料族的特征由用户输入条件(即产品族特征)决策,可以选择特征,比如电脑机箱颜色,由用户选择的产品颜色决定,这种就可以由特征来决策。如下图所示,在添加决策信息页面选择条件类型为特征,在下层物料输入产品族编码,点击查询,在特征栏选择对应的决策特征即可【说明】下层物料一般为产品族,如果有使用上层物料与下层物料组合,则下层物料是该物料族的直接上层,上层物料是间接上层。 实例一般情况是互相嵌套选择的情况,比如电脑主机,如果用户选了AMD的CPU,则主板只能选择对应的支持AMD的主板才可以,也就是说主板是通过CPU选择的物料来决定的。如下图所示,条件类型选择实例,上层物料输入

11、物料族的间接上层编码点击查询,下层物料输入物料族的直接上层编码点击查询,点击确定即可。 特征(公式)一般使用在物料族的特征决策需要根据客户输入值进行运算后,再进行决策。比如电脑风扇,根据使用环境不同,-10-60的环境用A风扇,60以上用B风扇,而客户输入的华氏温度,需要转换为摄氏温度再进行分类决策。如下图所示,条件类型选择特征(公式),输入下层物料编码点击查询,在特征栏选择对应需要运算的特征,点击确定即可。【注意】使用特征(公式)因为要进行算术运算,所以只支持数值型 公式公式一般使用在为了配合决策表的完整情况下,添加任一公式。比如电脑主机肯定是需要内存,只是内存的大小和品牌而已,这个时候,内

12、存族就可以在决策表中添加决策条件为公式,只要公式永远成立即可,这样就能保证该决策规则能命中,得到需要的结果。如下图所示,条件类型选择公式,点击确定即可。【特征(公式)】与【公式】区别C2为【公式】C3为【特征(公式)】公式没有跟任何族特征关联,可以是任意值,比如公式里面可以设置为1=1特征(公式)跟特征有关,下图则必须在内存大小等于公式运算结果才能命中该条规则。6.4.3 添加动作点击新建-动作,选择对应动作类型,点击确定即可。动作说明 特征在条件命中后,对该物料族的特征进行判断选择。一般使用在物料族可以自动派生出来的成员非常多,希望系统自动生成,则可以使用特征,当一个物料族有多个特征,一般采

13、用决策物料特征的方式来减轻工作量。比如电脑机箱有颜色和高度,长度,宽度四个特征,颜色有10个,长宽高在一定的范围内可变,如果采用人工建物料成员的方式则非常不便,这个时候可以采取用决策表决策特征的方式,一条决策表既可以实现(特征变化少也可以采用该方式)。如下图所示,动作类型选择特征,特征选择需要决策的特征,点击确定即可。 实例条件命中后,从成员中选择一个物料来替换物料族。这种情况建议使用在如下情况:通过条件决策物料是否选用通过条件决策命中的成员是可变物料即物料族现有物料手工添加进入成员,需要直接通过决策选择现有物料以上三种情况建议使用比如电脑主机上面的独立网卡,用户选择需要则自动物料清单中,否则

14、取消该节点。如下图,动作类型选择实例,点击确定即可。 数量(固定)不同条件命中后,需要改变物料数量的,并且数量为固定值的情况使用【数量(固定)】动作。比如电脑内存单条为2G,如果用户需要2G,则数量为1条,用户需要4G,则数量为2,数量均为固定值,不需要经过运算。如下图,动作类型选择数量(固定),点击确定即可。 数量(公式)条件命中后,需要通过进行一系列运算得出物料数量。比如上述内存也可以采用数量(公式)的方式得出物料数量。如下图,动作类型选择数量(公式),点击确定即可。 特征(公式)条件命中后,特征需要通过一定的运算才能得出特征值比如轴承,客户输入轴承直径径,轴套内径是轴承直径+0.1CM的

15、公差,则轴套内径决策则可以选择使用特征(公式)。如下图,动作类型选择特征(公式),选择需决策特征,点击确定即可。6.4.4 添加规则条件及动作添加完毕,需要配置实际的决策规则。如下图所示,点击新建-规则即可。规则编辑好后,也可以通过复制规则的方式新建规则。如下图所示,勾选对应的规则R1,点击复制规则,系统则自动复制新建与R1同样的规则。6.4.5 编辑规则新建规则后,需要对规则进行编辑。勾选需编辑规则,点击编辑规则设置决策表规则页面如下:【使用】勾选则表示需要判断该条件,不勾选则表示不判断该条件 默认勾选,不勾选不判断该输入条件但是该条件可以用来作为动作的决策结果,减少配置工作量。【条件输入】

16、默认不勾选,勾选则表示该动作的值可以与条件输入进行判断(或者)。【默认规则】决策表分为默认规则及优先规则,系统先从优先规则进行判断,不满足条件再判断默认规则。6.4.6 编辑公式PLM系统产品配置支持如下运算符:加(),减(),乘(),除(),取余(Mod),取整(Int),四省五入(Round) 条件输入如下图所示,内存数量运算公式=内存大小/单条大小电脑数量首先输入下层物料编码点击查询,选择对应的特征内存大小,注释处可以添加该输入值表示的含义,点击添加。单条内存大小是需要在运算过程中为常量,在常量处输入2,点击添加。台式电脑数量,在下层物料中输入台式电脑族,点击查询,再点击数量后的添加。全

17、部添加完后,输入值栏有P1,P2,P3代表三个不同输入条件。 设置公式勾选【允许修改公式】,用鼠标左键点击P1行,再鼠标左键点击号,依次完成,点击确定即完成公式设置。【注意】公式设置只允许鼠标操作,所以公式设置需要按顺序鼠标点击,设置错误需通过回退或者清除按钮来操作。6.5 决策测试及保存6.5.1 创建测试用例 创建用例点击产品族,点击事物特征-成员管理,点击创建新成员,在创建新成员页面输入相关的参数,点击确定即可。 修改用例如果刚才输入的测试参数有误,可以点击编辑特征,修改输入参数后,回到成员管理页面,勾选需重新配置成员,点击配置成员。【注意】因为系统不会自动刷新该页面,需要手工点击刷新后

18、再点配置成员。6.5.2 修正结果成员配置完毕,如果出现错误提示,或者状态中有无解存在,需要回到产品配置中找到对应物料族,检查该物料族决策表,修正后再重新配置产品族成员。配置结果说明如下:【新建】:通过决策,有规则命中,但是物料族成员中没有该物料需要系统自动新建。【唯一解】:通过决策,通过运算成员中有唯一成员与之匹配。【已存在】:通过决策,通过特征能匹配到成员中的某一物料。【多解】:通过决策,有多个结果都符合规则,需要人工选择。【无解】:通过决策,没有规则能命中,可能是规则设置错误或者条件输入错误。6.5.3 保存实例当配置结果不存在无解,点击保存实例即可生成实例BOM。生成实例BOM的同时

19、系统自动将物料族和产品族特征写入对应物料的【成员规则】属性中。物料编码如果没有手工输入或者点击生成按钮生成,则默认以“物料族编码”+“T”+“序列号”的形式,需要使用者手工修改。7 其他注意事项7.1 嵌套决策嵌套决策是指物料族成员是物料族,这种情况下需要注意成员族的决策表父物料。如下图所示,音箱族的成员为音箱族-1,则音箱族-1的父物料族为音箱族的父物料族即外设族,因为音箱族-1决策完后在BOM中是用来替代音箱族的,所以父物料族为外设族。7.2 复制决策表为了方便物料族的借用,产品配置支持物料族决策表的复制: 首先决策表中所有条件,动作,公式中需要指定物料的上下层关系。 其次,复制的决策表,第一层决策不能自动更换,只有第一层以下的才能自动更换,修改第一层决策表设置。7.3 常见问题 决策报错如下图所示,请检查图示物料族是否存在决策表,或者决策表中条件动作中有特征被删除,或者公式当中是否有特征被删除。
