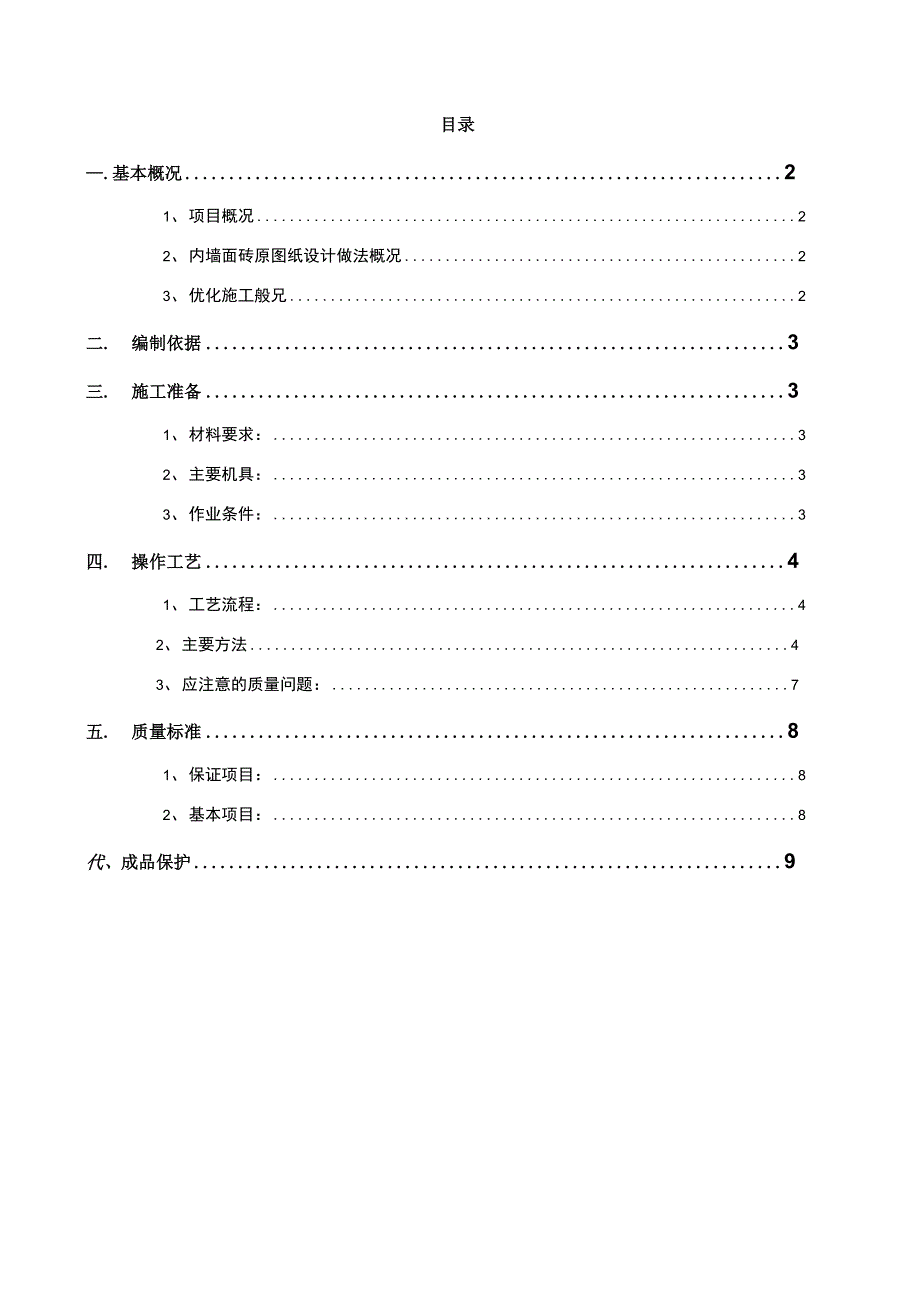

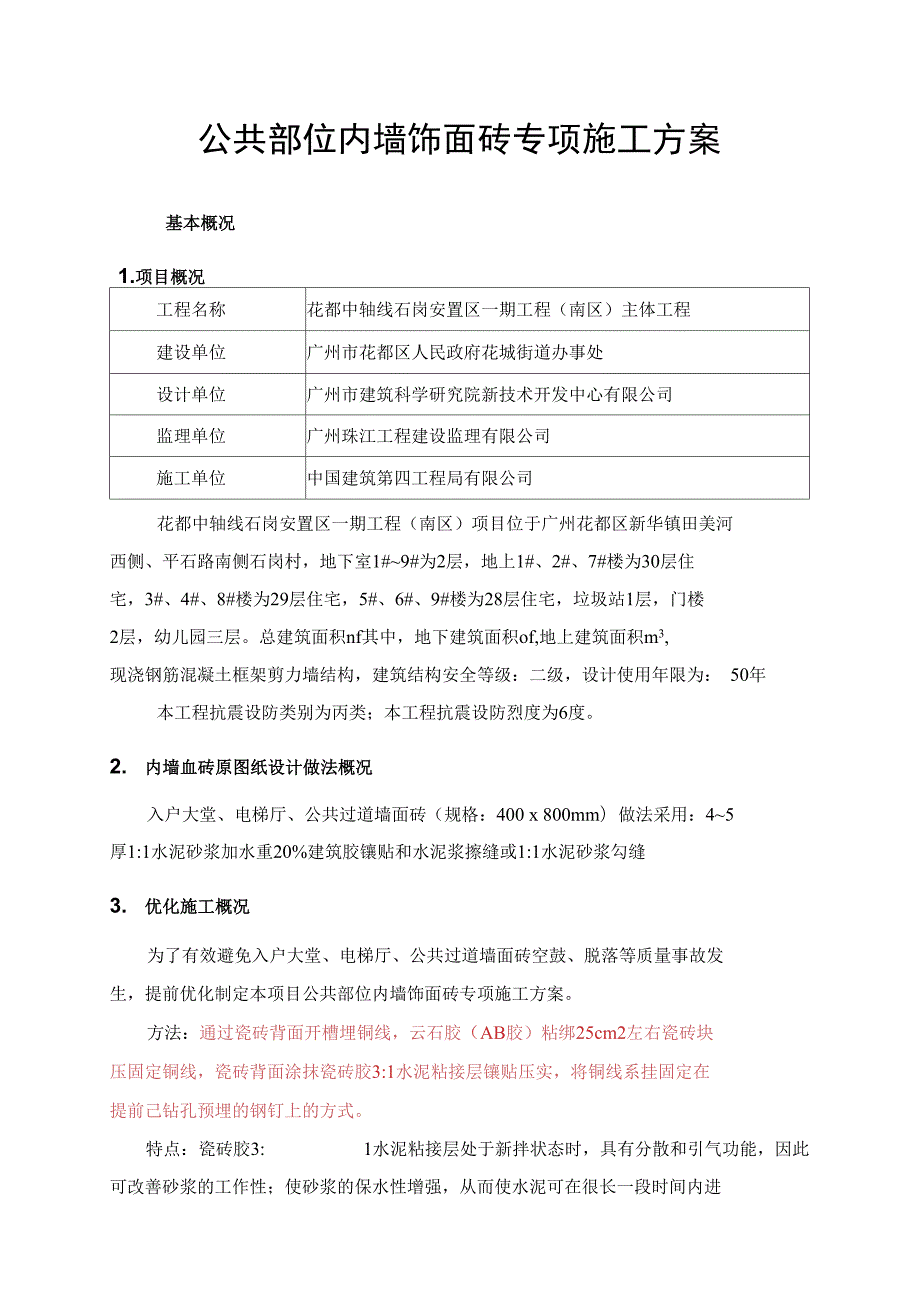

1、目录.基本概况21、项目概况22、内墙面砖原图纸设计做法概况23、优化施工般兄2二. 编制依据3三. 施工准备31、材料要求:32、主要机具:33、作业条件:3四. 操作工艺41、工艺流程:42、主要方法43、应注意的质量问题:7五. 质量标准81、保证项目:82、基本项目:8代、成品保护9公共部位内墙饰面砖专项施工方案基本概况1.项目概况工程名称花都中轴线石岗安置区一期工程(南区)主体工程建设单位广州市花都区人民政府花城街道办事处设计单位广州市建筑科学研究院新技术开发中心有限公司监理单位广州珠江工程建设监理有限公司施工单位中国建筑第四工程局有限公司花都中轴线石岗安置区一期工程(南区)项目位于

2、广州花都区新华镇田美河 西侧、平石路南侧石岗村,地下室1#9#为2层,地上1#、2#、7#楼为30层住 宅,3#、4#、8#楼为29层住宅,5#、6#、9#楼为28层住宅,垃圾站1层,门楼 2层,幼儿园三层。总建筑面积nf其中,地下建筑面积of,地上建筑面积m3, 现浇钢筋混凝土框架剪力墙结构,建筑结构安全等级:二级,设计使用年限为: 50年本工程抗震设防类别为丙类;本工程抗震设防烈度为6度。2. 内墙血砖原图纸设计做法概况入户大堂、电梯厅、公共过道墙面砖(规格:400 x 800mm)做法采用:45 厚1:1水泥砂浆加水重20%建筑胶镶贴和水泥浆擦缝或1:1水泥砂浆勾缝3. 优化施工概况为了

3、有效避免入户大堂、电梯厅、公共过道墙面砖空鼓、脱落等质量事故发 生,提前优化制定本项目公共部位内墙饰面砖专项施工方案。方法:通过瓷砖背面开槽埋铜线,云石胶(AB胶)粘绑25cm2左右瓷砖块 压固定铜线,瓷砖背面涂抹瓷砖胶3:1水泥粘接层镶贴压实,将铜线系挂固定在 提前己钻孔预埋的钢钉上的方式。特点:瓷砖胶3: 1水泥粘接层处于新拌状态时,具有分散和引气功能,因此 可改善砂浆的工作性;使砂浆的保水性增强,从而使水泥可在很长一段时间内进 行水化,更充分的水化形成使砂浆获得了较蒿的强度;此外,粘结剂分散后成膜 并作为第二种胶粘剂发挥增强作用,作为增强材料分布于整个砂浆体系中,因此 增加了砂浆的内聚力

4、并能对收缩裂缝进行桥接,起到了很好封闭作用。再加上 铜丝固定上墙,能极大程度的减少瓷砖的向下的重量使瓷砖即不会空鼓也不会 出现脱落现象,即使脱落也有铜丝的固定起到双重保护的作用。这样能有效的解 决瓷砖空鼓及脱落现象。二. 编制依据住宅装饰装修工程施工规范GB50327-2001;建筑装饰装修工程质量验收标准GB50210-2018;住宅建筑构造11J930;建筑工程饰面砖粘结强度检测标准(JGJ/T110-2017);花都区建设工程质量监督站2018年10月30日发布的“内墙饰面砖(住宅、公 建项目)施工质量技术指导(暂行)”文件;石岗一期施工图纸及工作联系单(LXD-O53);三. 施工准

5、备1. 材料要求:瓷砖、云石胶(AB胶)、lmm2铜丝线、瓷砖胶、水泥、3050mm长羽钉2. 主要机具:1)电动机具:激光投影线仪、冲击钻、手枪钻、砂浆搅拌机、瓷砖切割机等;2)主要工具:铁抹子、木抹子、托灰板、皮锤、水桶、靠尺、水平尺、长卷尺、 盒尺、锤子、各种形状的钢凿子、勾缝溜子、墨斗墨汁、小白线、工具袋、手套、 红铅笔等3. 作业条件:1)墙面抹灰己完成,给出室内水平标高线;2)门窗(框)均己安装到位,后安装门洞尺寸留置正确;3)主要材料的质量、规格、品种、数量、力学性能和物理性能己送检并检验合 格;4)大面积施工前应先放大样,并做出样板墙,确定施工工艺及操作要求,并向 施工人员做好

6、交底工作。样板墙完成后必须经质检部门鉴定合格后,还要经过设 计、甲方和施工单位共同认定,方可组织班组按照样板墙要求施工。四. 操作工艺工艺流程:(般抹灰后)基层处理一分格、弹线、贴挂前排砖布板一瓷砖背面开U型铜线槽 -顺槽缠放lmm2铜丝线涂膜云石胶固定一在背面铜丝线槽上绑贴口50 x 50mm 瓷砖碎片加强一砖一瓷砖背面涂膜己拌制的瓷砖胶3:1水泥粘接料一瓷砖上墙粘 贴、调整板缝墙面钉入钢钉,缠绕瓷砖预留铜丝线固定嵌板缝密封擦缝和 表面清理一循序进行下一层施工2. 主要方法1)贴砖面基层处理找平层的表面刮平搓毛,在终凝后须洒水保湿养护不少于7天。找平层表面平整 度允许偏差2mm,立面垂直度允

7、许偏差3mm,基层表面应坚实、平整、光滑、 不得有空鼓、掉皮起砂和大于的裂缝等缺陷(对的裂缝,应用嵌缝油膏诙实), 粘结强度经抗拔试验检测须满足不小于判为合格。 20 X 20cm的空鼓和粘结强 度不合格的必须用手持切割机割开凿打掉重新抹找平层。2)分格、弹线、贴挂前排砖布板在基层检查合格后,在贴砖墙面上依据给定的建筑标高弹一闭合的水平线,根据 闭合控制线。根据大样图及墙面尺寸进行横竖向排砖,以保证砖缝隙均匀,符合 设计图纸要求,注意大墙面要排整砖,以及在同一墙面上的横竖排列,均不得有 行以上的非整砖。非整砖行应排在次要部位,如窗间墙或阴角处等。但也要注 意一致和对称,如遇有突出的卡件,应用整

8、砖套割吻合,不得用非整砖随意拼凑 镶贴。固定钢钉HA石膏线(宽度100mm) 亠层顶标咼O -3?+若犖弋曲彳氏乙特n応0、OOm00 z 踢脚线建筑层标高A800,800800700 1200200-k - -1-4墙曲排砖施工图3)瓷砖背面铜丝线固定 墙砖背面长边两侧采用瓷砖电动切割机距边口 80 100mm幵U型槽宽、深约3mm; 采用1 mm2铜丝线居中顺槽缠放长度约250mm,云石胶嵌缝固定; 在背面铜丝线槽上,采用云石胶绑贴口50 x 50mm SB碎片上平砖长边,用 于加强压槽。图例样板照片4)浸砖墙面瓷砖镶贴前,首先要将面砖清扫干净,放入净水中浸泡2h以上,取出待表 面晾干或擦

9、干净后方可使用。5)镶贴面砖 镶贴应自下而上进行,在最下一行两头用板材找平找直,拉上横线,瓷砖下口 加临旳支撑以此托住第一皮面; 在面砖背面宜采用瓷砖胶3: 1水泥进行镶贴,粘贴层厚度为810mm,贴上 后用灰铲柄轻轻敲打,使之附线,再用钢片开刀调整竖缝,并用小杠通过标准点 调整平面和垂直度;6)贴挂铜线固定 墙面钢钉固定按照测量排砖图在基层表面打孔,埋入膨胀管或用硬木木楔把钢 钉固定在孔内,距悬挂瓷砖顶面约50mm高位置,每块瓷砖将设有4个固定点; 并用铜丝把板材与结构表面的钢钉绑扎固定,随时注意用拖线板靠直靠平,保 证板与板交接处四角平整。 饰面板材安装第一行后,用纸或云石胶将底及两侧缝隙

10、堵严,然后将瓷砖上口 板材与基层间的缝隙密实嵌入、清平,再安装第二行板材,这样依次由下往上安 装固定; 全部板材安装完毕后,清净表面,然后用与板材相同颜色(白色)的1:1水泥 砂浆嵌缝,边淡边擦使缝隙嵌浆密实,颜色一致。3. 应注意的质量问题:1)收货要设专人负责管理,要认真检查材料的规格、型号是否正确,与料单是 否相符,发现石材颜色明显不一致的,要单独码放,以便退还给厂家,如有裂纹、 缺棱掉角的,要修理后再用,严重的不得使用。2)施工时,必须(好墙面基层处理,浇水充分湿润;3)线角不直、缝格不匀、不直:主要是施工前没有认真按照图纸尺寸,核对结 构施工的实际尺寸,以及分段分块弹线不细,拉线不直

11、和吊线校正检查不勤等原 因所造成;4)墙面砖空鼓、不饱满:砂浆配合比不准,稠度控制不好,涂膜铺灰陣度不均、 不实,在同一施工面上瓷砖胶3订水泥搅拌不均匀,因而产生不同的干缩,亦会 空鼓。严格按工艺操作,重视基层处理和自检工作,要逐块检查,发现空鼓的应 随即返工重做;5)阴阳角处搭接方式、铁挂要求与非整砖使用部位符合要求;3050钢钉 铜丝线挂砖找茨矽浆找匸层8J0厚瓷砖胶3:1水渥粘来层掠灰砂浆找平从8J0g詡歸丽I(0阳角大样图阴角大样图6)板材经过施工后表面会有污染失去光泽,所以待养护达到一定牢度后应进行重新瓷上蜡。五. 质量标准X保证项目:1)饰面砖的品种、规格、颜色、图案必须符合设计要

12、求和符合现行标准的规定。2)饰面砖镶贴必须牢固,无歪斜、缺楞、掉角和裂缝等缺陷。2.基本项目:1)铺贴面砖应符合下列要求面砖宜自下而上铺贴,粘结层厚度宜为810mm;b.在粘结层初凝前或允许的时间内,可调整面砖的位置和接缝宽度,使之附线 并敲实,在初凝后或超过允许的肘间后,严禁振动或移动面砖;c面层平整、洁净,颜色一致,无变色、起碱、污痕,无显着的光泽受损处,无 空鼓。2)勾缝应符合下列要求a. 勾缝应按设计要求的材料和深度和勾缝形式进行,勾缝应连续、平直、光滑、 无裂纹、无空鼓;b. 接缝填嵌密实,宽窄一致,颜色一致,阴阳角处压向正确,非整砖的使用部 位适宜。3)套割:用整砖套割吻合,边缘整

13、齐;阴阳角处搭接方式、非整砖使用部位符 合要求。饰面砖偏差及检验方法序号项目允许偏差(mm)检验方法外墙面内墙面1立面垂直度32用2m垂直检测尺检杳2表面平整度43用2m靠尺和塞尺检杳3阴阳角方正33用直角检测尺检杳4接缝直线度32拉5m线,不足5m拉通线,用 钢直尺检杳5接缝高低差1用5m线.不足5m拉通线,用 钢直尺检杳6接缝宽度11用钢直尺检杳六. 成品保护1)要及时清擦干净残留在门窗框上的砂浆;2)认真贯彻合理的施工顺序,少数工种(水、电、通风、设备安装等)的活应 做在前面,防止损坏面砖;3)油漆紛刷不得将油浆喷滴在已完的饰面砖上,如果面砖上部为涂料或水刷石 墙面,宜先做外涂料或水刷石,然后贴面砖,以免污染墙面。若需先做面砖时完 工后必须采取贴纸或塑料薄膜等措施,防止污染。4)及时清理垃圾,做到工完场清。
