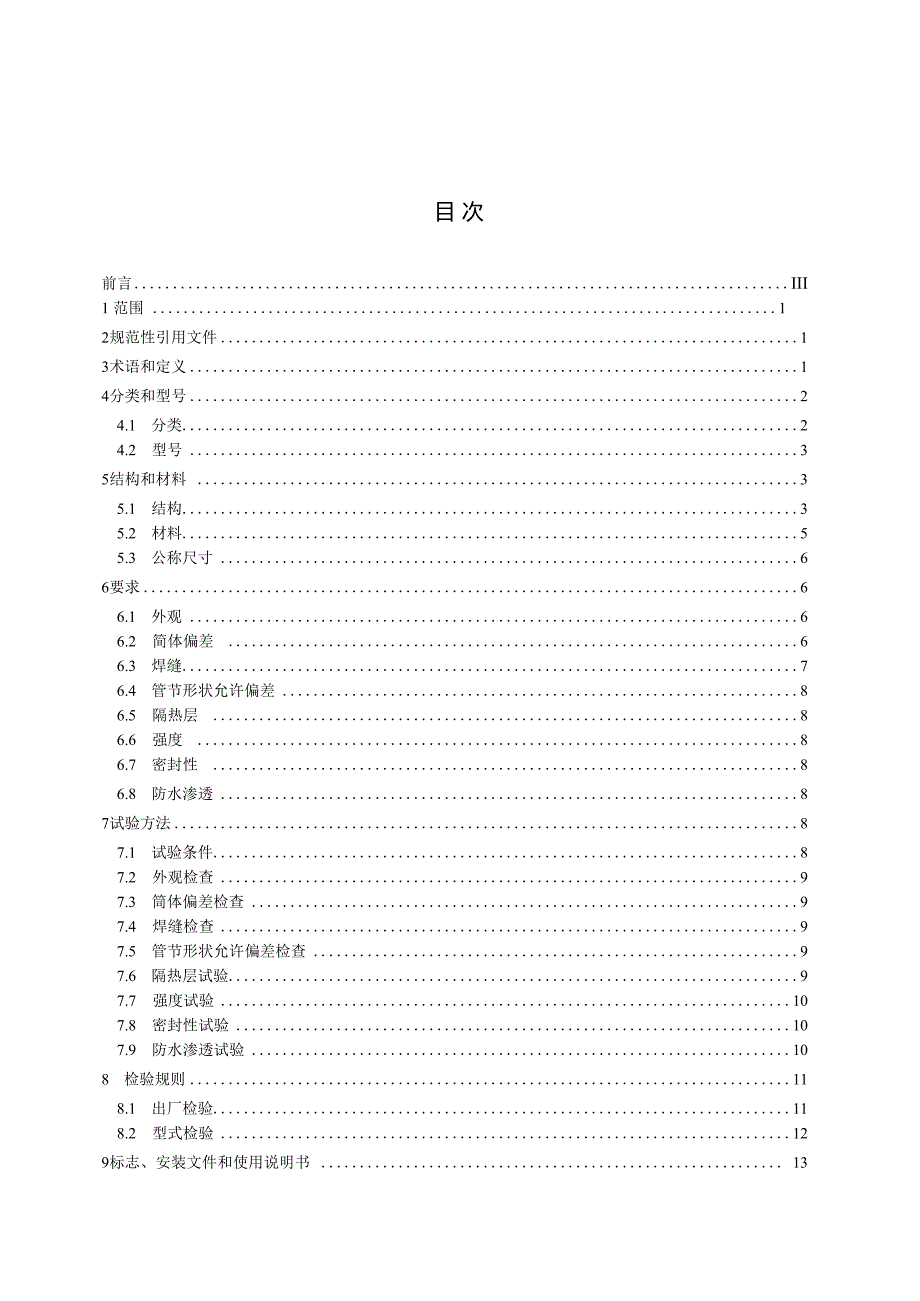

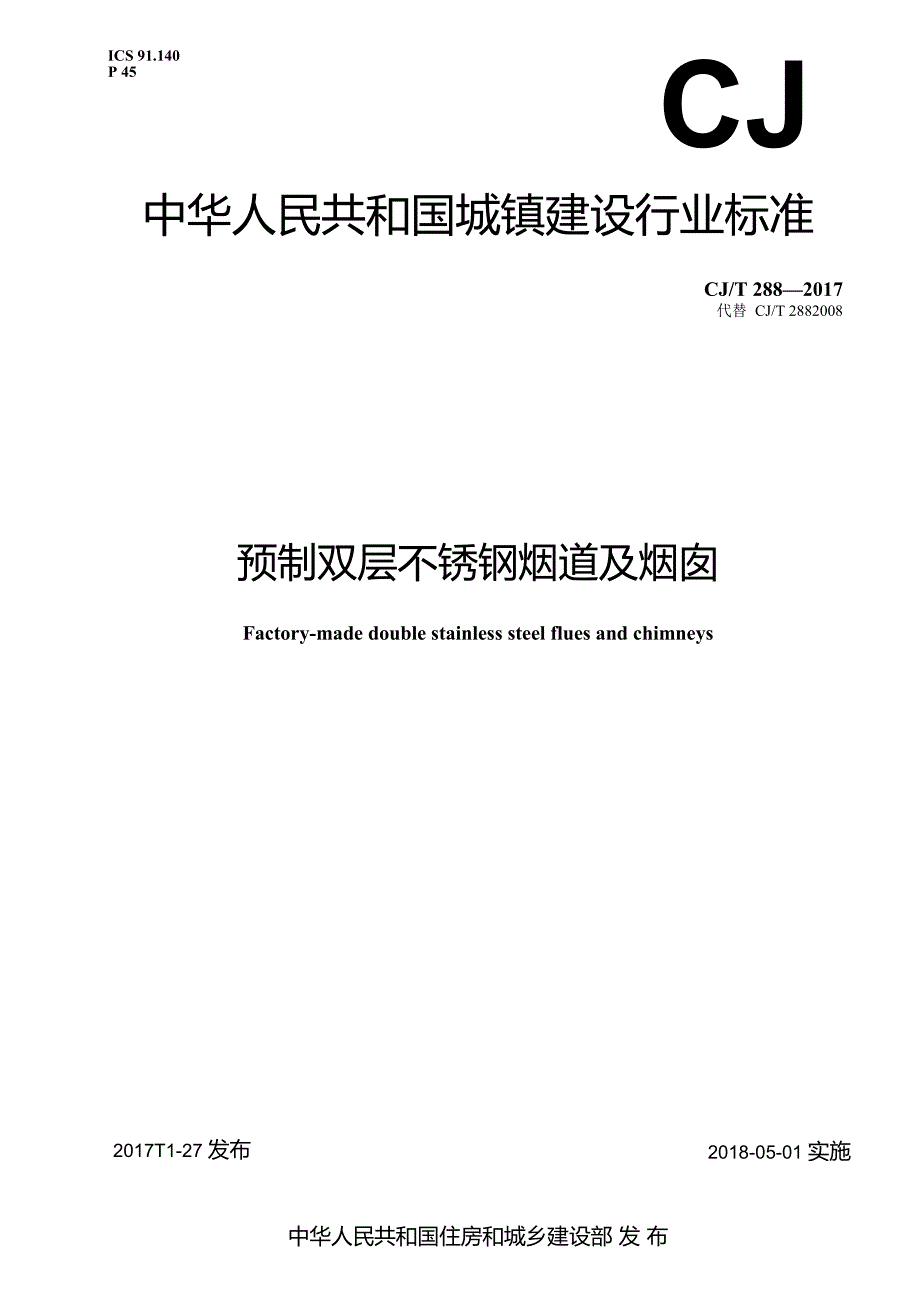

1、ICS 91.140P 45CJ中华人民共和国城镇建设行业标准CJ/T 2882017代替 CJ/T 2882008预制双层不锈钢烟道及烟囱Factory-made double stainless steel flues and chimneys2018-05-01 实施2017T1-27 发布中华人民共和国住房和城乡建设部 发 布目 次前言III1 范围 12规范性引用文件13术语和定义14分类和型号24.1 分类24.2 型号35结构和材料 35.1 结构35.2 材料55.3 公称尺寸 66要求66.1 外观 66.2 简体偏差 66.3 焊缝76.4 管节形状允许偏差86.5 隔热层

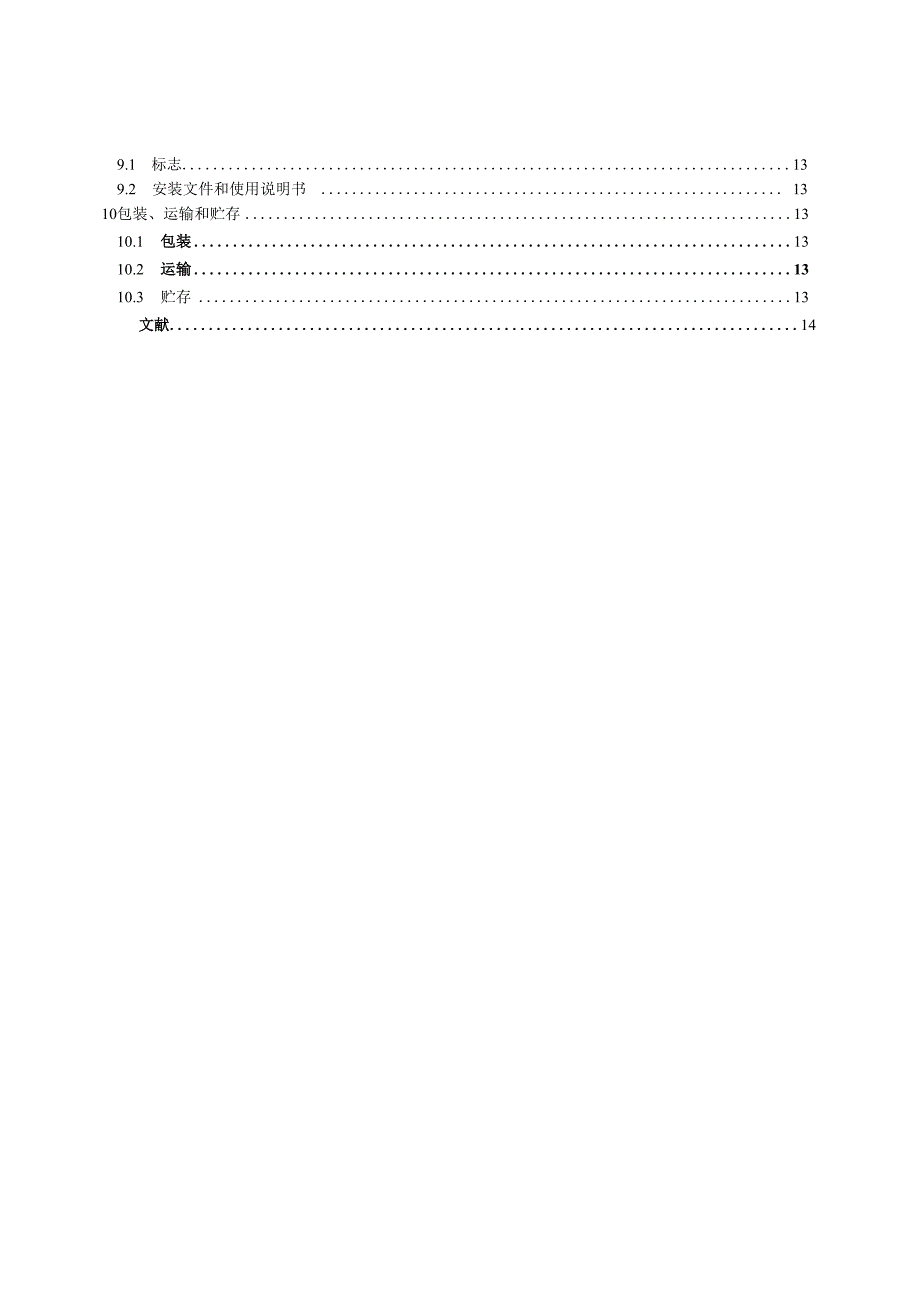

2、 86.6 强度 86.7 密封性 86.8 防水渗透87试验方法87.1 试验条件87.2 外观检查97.3 筒体偏差检查97.4 焊缝检查97.5 管节形状允许偏差检查97.6 隔热层试验97.7 强度试验107.8 密封性试验107.9 防水渗透试验108检验规则118.1 出厂检验118.2 型式检验129标志、安装文件和使用说明书 139.1 标志139.2 安装文件和使用说明书 1310包装、运输和贮存1310.1 包装1310.2 运输1310.3 贮存13文献14-XX.-刖本标准按照GB/T1.12009给出的规则起草。本标准代替CJ/T 2882008预制双层不锈钢烟道及烟

3、囱。与CJ/T2882008相比主要技术变化如下:增加了 “角码”“桥件”“腰板”的定义(见3.7、3.8、3.11);增加了分类(见4.1);增加了矩形截面筒节相关要求和试验方法(见第5章、第6章);增加了预留监测与净化设备接口的要求(见5. 1. 5. 2);增加了密封材料的要求(见5. 2. 8);增加了隔热层隔热效果的要求(见6. 5. 2);增加了防水渗透的要求(见6. 8);增加了安装文件和使用说明书的要求(见9. 2);修改了范围中烟气温度限定(见第1章,2008年版的第1章);修改了 “预制双层不锈钢烟道及烟囱”的定义(见3.1、3. 2, 2008年版的3. 1);修改了 “

4、管件”“波纹管膨胀节”的术语和定义(见3. 4、3. 5, 2008年版的3. 2、3. 3);修改了型号编制(见4. 2, 2008年版的第4章);修改了支架节耦合件的要求(见5. 2. 6, 2008年版的5. 1. 6);修改了隔热层容重偏差的要求(见6. 5. 1, 2008年版的6. 5);修改了 “检验规则”(见第8章,2008年版的第8章);删除了 “烟道及烟囱的安装”(见2008年版的附录B)。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部燃气标准化技术委员会归口。本标准起草单位:苏州云白环境设备股份有限公司、南京晨光东螺波纹管有限公司、中国市政工程 华北

5、设计研究总院有限公司、南通中航波纹管有限公司、艾欧史密斯(中国)热水器有限公司、浙江鑫琦 管业有限公司、国家燃气用具质量监督检验中心。本标准主要起草人:王泳、徐志川、殷鹏林、渠艳红、吉远宏、毕大岩、黄陈宝、刘斌、张健。本标准所代替标准的历次版本发布情况为:CJ/T 288 2008 O预制双层不锈钢烟道及烟囱1范围本标准规定了预制双层不锈钢烟道及烟囱的分类和型号,结构和材料,要求,试验方法,检验规则, 标志、安装文件和使用说明书,包装、运输和贮存。本标准适用于建筑中所排烟气不超过650C的燃气、燃油燃烧设备烟气排放的预制双层不锈钢烟 道及烟囱。2规范性引用文件下列文件对于本文件的应用是必不可少

6、的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 3280不锈钢冷轧钢板和钢带GB/T 12777金属波纹管膨胀节通用技术条件GB/T 164112008家用燃气用具通用试验方法GB/T 17393覆盖奥氏体不锈钢用绝热材料规范GB 50057建筑物防雷设计规范GB 50264工业设备及管道绝热工程设计规范NB/T 47013.5承压设备无损检测第5部分:渗透检测3术语和定义下列术语和定义适用于本文件。3.1预制双层不锈钢烟道 factory-made double stainless steel flue烟道

7、在工厂预制而成、运输到施工现场安装、将燃烧设备的烟气导入烟囱的水平安装的双层不锈钢管 道,简称烟道。注:即从燃烧设备出烟口法兰平面至烟囱三通口垂直中心轴线部分统称为烟道,烟道又可由总烟道、支烟道以及相 关附件组成。3.2预制双层不锈钢烟囱 factory-made double stainless steel chimney烟囱在工厂预制而成、运输到施工现场安装、沿建筑物指定井道或建筑物主体外立面指定位置竖直安装 的排放烟气的主体排烟管道部分及其附件的统称。3.3筒体 barrel body由不锈钢平板加工而成、构成烟囱或烟道管节的筒形体。注 筒体有内筒和外筒体之分,内筒体两端口有共体峨法兰,

8、其基本截面形状有圆形和矩形,且适当位置有增加强度的成形工艺构造。3.4管节 section在内、外层筒体及内、外层之间,由固定件和隔热层组成的预制成节的管。注:主要管节包括:一直管,是组成烟道及烟囱的主体管件,连接多个直管能形成一段直烟道及烟囱:一弯头、错位管,用于烟道及烟囱的拐弯处和横向偏移处;三通(含异径三通),用于连接烟道及烟肉的垂直段和水平段或主烟道和支烟道一伸缩管,指长度可伸缩的直管,用于两个固定支架之间,补偿由于热膨胀引起的烟道的长度变化,在烟道 及烟囱安装时可作长度调节用。3.5波纹补偿器节 bellows expansion joint用于补偿热胀冷缩引起的烟道及烟囱长度变化的

9、波纹管节。注:一个或几个波纹管及构件组成。3.6承重支架节support用于承担烟囱重力的带功能性结构的管节。3.7角码indice用于矩形截面管节共板法兰两边交角处的配件。3.8桥件 bridgeware用于连接管节内外筒体的配件。3.9环箍 hoop steel圆形管节内层筒体法兰的连接紧固件。3.10环套 OlIter shell圆形管节外层筒体连接部位的套管。3.11腰板 wainscot矩形管节外层筒体连接部位的套管。4分类和型号4.1 分类烟道及烟囱按截面形状分为圆形截面烟道及烟囱、矩形截面烟道及烟囱。4.2 型号4.2.1 型号编制YSB- -(N -WD )-外筒体厚度(mm)

10、内筒体厚度(mm)=保温层厚度(mm)一内截面尺寸(内筒体内径或长X宽,mm)=预制双层不锈钢烟道及烟囱4. 2.2型号示例示例1:口筒体直径为650 mm、保温层厚度为50 mm、内筒体厚度为L 5 mm、外筒体厚度为0.8 mm的圆形截面烟道及烟 囱表示为 YSB-65O-5O-(NL5-WO.8)0示例2:内筒体长为750 mm、宽为500 mm、保温层厚度为50 mm、内筒体厚度为1.2 mm、外筒体厚度为LOmm的矩形截 面烟道及烟囱表示为YSB-750x500-50-(Nl.2-Wl.0)。5结构和材料5.1 结构5.1.1 筒体5.1.1.1 圆形截面5.1.1.1.1 内筒体

11、应符合下列要求:a)纵焊缝应采用自动氤孤焊机施焊,且宜选用母体自融型焊接工艺;b)二端口应分别设置单翻和双翻共体成形法兰,法兰有效宽度不应小于15 mm,且一端应有锥 形插入段与另一端锥形相配合,插入段长度不小于15 mm;c)筒体两端相应位置应至少设置各一道环形加强筋;d)圆形截面筒体的法兰平面的其他技术参数的偏差值应符合表1的规定值。表1平面宽度、平行度、垂直度和相交角偏差公称尺寸mm法兰平面宽度mm两端法兰平行度mm端面与中心轴线垂直度 0非直型筒体轴线相交角 0300800士 0.61.20. 1士 1800p1200+0.81.50. 1+ 1.25JM2圆形截面的外筒体应符合下列要

12、求:a)两端相应位置应设置至少一道环形加强筋;b)露天环境中的烟道及烟囱,外层筒体与环套的结合处,应设计成防水渗入的工艺结构。5.1.1.2 矩形截面5.1.1.2.1 矩形截面的内筒体应符合下列要求:a)焊缝应设置在折角处或折角附近,宜采用母体自融焊工艺或滚焊工艺;b)筒体单面面积大于L 0 m2时,应做加强结构工艺处理;c)筒体单面面积大于1.5 Irf时,相对两平面应做内支撑,且支撑件宜选用圆形截面杆件;d)当烟道及烟囱的筒体采用非共体法兰工艺时,应全部采用连续满焊工艺。5.1.1.2.2 矩形截面的外筒体应符合下列要求:a)两端应有与腰板吻合的工艺结构;b)单面面积大于L 5 Irf时

13、应进行加强结构工艺处理;c)露天环境时,外层筒体与腰板的结合处,应设计成防水工艺结构。5.1.1.3 管节固定和连接5.1.1. 3.1内外筒体之间宜采用不锈钢支撑件(桥件)连接固定,支撑件应设置合理,以减少内外层之间 的热量传导。5.1.1 . 3.2采用桥件连接时,桥件与外筒体之间应设置带绝热层的结构工艺,且绝热层厚度不应小于 5mm,绝热层面积应略大于桥件顶部面职,桥件与内筒体宜采用点焊工艺,与外筒体宜采用钏接。5.1.2 嫌5.1.2.1 承重支架的结构应满足烟囱的承载、固定等功能性要求和长期使用运行的寿命要求。5.1.2.2 承重支架应采用从内层筒体偶合出外层筒体连接法兰面的工艺结

14、构。5.1 . 2. 3内筒体与偶合件之间应衬垫非金属材料进行热绝缘。5.1.3 避雷和防电击防雷保护装置应符合GB 50057的相关要求。5.1.4 热膨胀和补偿5.1.4.1 两个固定支架间烟道及烟囱的热膨胀应采用波纹管膨胀节吸收,设置补偿器的地方应方便维 护检查。5.1.4.2 波纹管膨胀节应符合GB/T 12777的相关要求。5.1.4.3 输送温度低于60、压力小于100 Pa的烟气的圆形截面管,在保证密封性符合要求的情况 下,可使用薄壁套插式结构连接。5.1.5 附件配M5.1.5.1 当按烟道和排烟设备的设计要求需设置补偿器、蝶阀、工况调节阀、防爆装置、烟气检测传感器 接口、排水

15、管、防雨帽、防雨裙、接闪器等附件时,各附件应符合国家现行有关标准的要求,且宜由烟囱制 造商提供。5.1.5.2 当按烟道和排烟设备的设计要求需设置监测和净化设备时,烟囱上应预留相应的接口。5.2 材料5. 2.1内筒体和外筒体5. 2.1.1内筒体和外筒体室外部分所选不锈钢牌号不应低于表2的规定,所选钢板应符合国家现行有 关材料标准的规定,且应有制造商的质量合格证书,并应经过验收合格后再使用。表2材料排烟温度/内筒体及附件外筒体及附件标准编号40006Crl9Nil0(S30408)06Crl9Nil0(S30408)GB/T 3280400t65006Crl7Nil2Mo2(S31608)0

16、6Crl9Nil0(S30408)5. 2.1. 2管节的内筒体和外筒体不锈钢板厚度宜分别按表3和表4选用。表3内筒体厚度单位为毫米圆形管节内截面,内径矩形管节内截面面积不锈钢板厚度300800按等面积换算1.0-1. 58001200按等面积换算1.21.5表4外筒体厚度单位为毫米圆形管节内截面,内径矩形管节内截面,截面积不锈钢板厚度300800按等面积换算0. 6-1.0800 100 mm 125 mm四种规格选用。6要求6.1 外观内外筒体及附件外观应符合以下要求:a)内筒体、外筒体表面不应有裂纹、焊接飞溅物及明显的划痕、瘪坑和凹凸痕迹等缺陷;b)端口保温层平面饱满平整、无明显缝隙、无

17、碎块拼塞等;c)筒体的相贯线、相切线、过渡线、圆弧线等应平整顺滑,无明显缺陷。6.2 筒体偏差6.2.1 圆形截面筒体尺寸允许偏差不应超过表5的规定值。表5尺寸允许偏差单位为毫米内筒体内径内筒体内径允许偏差内筒体法兰面宽度偏差外筒体外径允许偏差长度偏差300800+ 1.5+ 1.0+2+ 38001200+ 2.5+ 1.5+3.536.2.1.1 筒体形状允许偏差不应超过表6的规定值。表6形状允许偏差单位为毫米内筒体内径内筒体圆度偏差外筒体圆度偏差连接面对轴线的垂直度内外筒体同轴度300800230.5%内径,且不大于20. 5%内径,且不大于4800120044246. 2.1. 2两法

18、兰之间公称尺寸偏差绝对值应不大于0. 2%o6.2.2矩形截面6.2.2.1 法兰的轮廓直线度偏差应不大于2. 5 mmm2;平面度偏差应不大于L 5 mm。6. 2. 2. 2筒壁采用加强工艺(含复合件)时,筒体形状偏差应不大于5%,加强部位的位置偏差应不大 于 10%。6.2 . 2. 3对角线长度偏差应不大于0. 5%o6.3 焊缝6. 3.1筒体直缝宜采用自动氤弧焊施焊的全焊透对接型纵向焊缝,不应有环向焊缝。6. 3.2焊缝表面应呈银白色或金黄色,焊缝宽度应不大于3倍板厚,对接焊纵向焊缝表面应无裂纹、气 孔、咬边和对口错边,凹坑、下塌和余高均应不大于壁厚的6. 3.3当进行着色渗透探伤

19、检查时,应不存在下列缺陷显示:a)所有的裂纹等线状显示;b)4个或4个以上边距小于1.5 mm的成行密集圆形显示;c)任一 150 mm焊缝长度内5个以上直径大于1/2管坯壁厚的随机散布圆形显示。6. 3. 4圆形截面筒体焊缝宽度偏差值应不大于10%,直线度偏差应不大于0. 15%,当需要进行着色渗 透探伤检查时,按7. 4的规定进行检查,检查结果应符合6. 3. 3的要求。6. 3. 5圆形截面筒体的焊缝条数及焊缝最小间距应符合表7的要求。表7焊缝条数及焊缝最小间距公称尺寸mm纵焊缝条数两焊缝最小间距mn3008001800120023006.3.6当矩形截面筒体采用搭接滚焊时,搭接宽度宜不

20、低于15 mm,且应符合以下要求: a)搭接宽度偏差应不大于10%;b)焊缝宽度偏差应不大于5%;c)两条焊缝间距偏差应不大于10%;d)焊缝直线度偏差应不大于0.3%;e)角码每侧焊点应不少于2点,焊点直径应不小于5 mm。6.4 管节形状允许偏差管节形状允许偏差应符合表8的规定值。表8管节形状允许偏差单位为毫米公称尺寸内筒体 伸出长度内外筒体 同轴度支承耳 底平面支承耳 间距法兰面 平面度法兰轮廓的 直线度 (矩形截面)两端法兰 面平行度 (矩形截面)筒体端面 对角线 (矩形截面)300p800552520. 15%20. 3%800120056262.50. 2%20. 25%6.5 隔

21、热层6.5.1 容重隔热层安装容重应不低于制造商的声明值。6.5.2 隔热效果隔热层应保证烟道及烟囱在7. 6. 2规定的条件下运行时,其外表面温度不高于50。6.6 强度烟囱的承重支架和筒节的承载能力应符合设计要求。6.7 密封性烟道及烟囱在按7. 8规定的试验条件下进行试验,10 min后,其压力应不小于250 Pa,当有特殊设 计要求时,可按供需双方协议商定。6.8 防水渗透室外用烟道及烟囱应具有防水渗透性,按7. 9的规定进行试验时,其重量增加应不大于保温材料的 1.0%o7试验方法7.1 试验条件7.1.1 实验室条件应符合以下要求:a)实验室温度:(2015)oC;b)实验室压力:

22、86 kPa106 kPa;c)实验室内环境空气:环境空气应能在试验室的各个部分之间自由流通,且应良好通风;d)试验样品与相邻结构(如墙壁等)相距应至少为1 mo7.1.2 实验室温度的确定可参见GB/T164H2008中4. 1的规定。7.2 外观检查用目测方法进行检查。7.3 筒体偏差检查7.4 3.1圆形截面7. 3.1.1按以下要求测量筒体和法兰尺寸偏差:a)内筒体内径:记录管件内径4点测量值,沿内周测量,避开成型端;b)内筒体法兰面宽度:记录管件两端各4点测量值,沿法兰面均布4点测量;c)外筒体外径:记录管件外径4点测量值,沿外壁测量,避开成型端;d)长度:记录管件长度4点测量值。7

23、 3. 1. 2按以下要求进行测量形状偏差:a)内筒体圆度:用7. 3. 1.1 a)项的测量值计算最大差值;b)外筒体圆度:用7. 3. 1.1 C)项的测量值计算最大差值;c)连接面对轴线的垂直度:管件置于符合要求的平台,使用校准过的量具记录管件两端各2点测 量值;d)内外筒体同轴度:使用校准过的量具记录管件两端内外层间隙的4点测量值计算最大差值。7. 3.2矩形截面使用测量尺逐项测量,并记录。7.4 焊缝检查按以下方法进行检查:a)外观、焊缝条数及各偏差值用目测或测量方法进行;b)管坯纵焊缝的着色渗透探伤应按NB/T 47013.5的相关规定进行检查。7.5 管节形状允许偏差检查采用标

24、定的量具测量管节的形状允许偏差是否符合表8的规定。7.6 隔热层试验1 .6.1容重计算安装容重检查,取样称量检查同时按容积用料计算。7 . 6.2隔热效果试验按以下步骤进行试验:a)在7. 1规定的实验室环境下,取1节或2节管节,按烟道及烟囱安装文件的说明连接到燃烧设 备上;b)调整燃烧设备,将排烟温度设置为烟囱设计工作温度;c)启动燃烧设备,使其排烟状态至稳定系统,测试排烟温度,并根据设计值适度调整;d)在烟囱上距离燃烧设备烟气出口与烟囱连接处1 m内,沿烟囱外表面均匀分布16个温度测试点;e)燃烧设备运行1 h时,记录该16个温度测试点的温度;f)之后每隔1 h记录一次,连续记录4次;g

25、取所记录温度的平均值,其是否超过50。7.7 强度试验按以下步骤进行试验:a)按烟道及烟囱安装文件的说明将筒节安装固定支架和管节;b)用重块或设备施加静荷载,静荷载为两承重支架之间烟囱重量的3倍;c)l h后撤除载荷;d)测量、检查承重支架和筒体各部位是否有变形。7.8 密封性试验7.8.1 试验件取3节管节,至少包括2个接头。7.8.2 试验装置洁净压缩空气源供应设备1个,手动阀门1个;量程IOOO Pa精度至少土 10 Pa的压力计1个。7.8.3 试验过程开启阀门使试件缓慢升压至(500土IO)Pa时关闭阀门,观察压力计,并记录IOmin后的压力计数 值,其是否小于250 Pao7.9

26、 防水渗透试验室外用烟道及烟囱管节按下列方法进行试验:a)取2节管节样品,放置于7. 1规定的实验室环境下至少24 h;b)按烟道及烟囱安装文件的说明将管节连接好,使用精度至少为土0.5 g的磅称进行称重,并记 录其质量;c)将管节上端内外筒体间覆盖,置于图1所示试验装置中的旋转托盘中央,试验装置主要技术参 数应符合下列要求:喷淋覆盖面积至少应为管节公称尺寸的5倍;喷水量应不低于(L 60. 2) mrn/min;喷水压力应不低于2 kPa;喷淋时旋转托盘和拱形喷水管应同时动作,启动旋转托盘的同时拱形喷水管应以垂直方 向向两边对称匀速摆动,其摆动度角应为60 ;旋转托盘转动速率为(5 土 l)

27、min圈;拱形水管摆动速率为(6 土 I)S 一个循环。d)启动装置,对样品喷淋,持续时间为(60土l)min;e)擦掉烟囱表面水分,使其在7. 1规定的实验室环境下不低于12 h,且不超过24 h;f)称重,其质量增加量是否大于保温材料的L 0%o说明:9 拱形喷淋管;10一摇摆机构;11转动机构;12一传构;13 下水口;14 电动机;15一储水槽。1一脉冲水压发生器;2(共水管3测试样品;4 旋转托盘5 试验台面;6 5zK;7 -K口;8 水泵;图1水渗透试验装置示意图8检验规则8.1 出厂检验8.1.1 一般要求每批管节出厂前至少应检验以下项目:a)公称尺寸;b)标志;c)外观;d)

28、安装文件和使用说明书;e) 包装。8.1.2检验项目各管节除应检查8. 1.1 C)规定的项目外,还应逐节检验表9规定的项目。表9检验项目检验项目条款筒体偏差6.2管节形状允许偏差6.4隔热层6.58.2型式检验8.2.1 犍求有下列情况之一时,应进行型式检验:a)新产品鉴定定型,投入批量生产时;b)产品在材料、工艺、结构的改变足以影响产品性能时;c)停产一年以上重新生产时;d)合同中有规定时;e)出厂检验结果与上次型式检验结果有较大差异时。8.2.2 检验项目本标准规定的第5章、第6章、第9章和10. 1。8.2.3 抽样方案型式检验抽样时,每批次应抽取5%10%且不少于2节的管件作为样品进

29、行试验。8.2.4 判定规则每件样品经检验,有1个以上(含1个)A类不合格项目不合格,则判为A类不合格;有1个以上 (含1个)B类不合格品项目不合格,则判为B类不合格。8.2.5 检验项目不合格分类产品检验项目不合格分类见表10。表10检验项目不合格分类序号检验项目条款不合格类别1结构5. 1B类不合格2材料5.2A类不合格3公称尺寸5.3B类不合格4外观6. 1B类不合格5筒体偏差6.2B类不合格6焊缝6.3A类不合格7管节形状允许偏差6.4B类不合格8隔热层6.5B类不合格9强度6.6B类不合格10密封性6. 7A类不合格11防水渗透性6.8A类不合格12标志、安装文件和使用说明书9B类不

30、合格13包装10. 1B类不合格9标志、安装文件和使用说明书9.1 标志烟囱管节以及附件上应有产品铭牌标志,标志上应至少注明下列内容:a)产品型号;b)部件名称和代号;c)制造单位;d)生产日期;e)执行标准。9.2 安装文件和使用说明书9 . 2.1每批烟道及烟囱交运货中应有一套使用规范汉字说明的安装文件和使用说明书。10 2.2安装文件和使用说明书中应包括设计图纸、安装、操作、故障排除、维护、质保期限及售后服务方 式等相关内容。10包装、运输和贮存10.1 包装10.1.1 筒节的外表面、法兰平面、保温层端面应被有效包裹,以保护外观和防雨防污染。10.1.2 承重支架、防雨帽、防雨裙等附件

31、可裸装。10.1.3 随产品应附带质量合格证书、安装说明书、施工安装图、发货清单,合格证书中应包括产品名 称、产品编号、管节名称、管节编号、管节的检测数据等相关内容。10.1.4 产品所用的包装材料,宜采用无害、易降解、可再生、满足环境保护要求的材料;包装设计在满 足保护产品基本要求的同时,应考虑采用可循环利用的结构。10.2 运输10.2.1 运输过程中,产品管节应平放,堆放最多两层,不应磕碰和挤压,不应置于地面上滚动。10.2.2 运输工具应有防雨措施。10.3 贮存10. 3.1产品应贮存在无腐蚀性气体的干燥、通风的室内仓库。10. 3.2产品应分类存放,堆码不应超过规定。匚 Oz88Z

32、 J/r?参考文1GBT42372015不锈钢热轧钢板和钢带2GBT42382015耐热钢板和钢带3GB500512013烟囱设计规范4GB501852010工业设备及管道绝热工程施工质量验收规范5CECS 415:2015预制双层不锈钢烟道及烟囱技术规程6EN1856-12009 Chimneys Requirements for metal chimneys PartkSystem chimneyproducts7EN 1856-22009 Chimneys Requirements for metal chimneys Part 2: Metal flue liners and connecting flue pipes8 EN 1859+Al 2013 Chimneys Metal chimneys Test methods9ANSIUL 1032010/CRD2013 Standard for Safety for Factory Built Chimneys forResidential Type and Building Heating Appliances版权专有侵权必究H书号:155066 232819定价: 21. 00元
