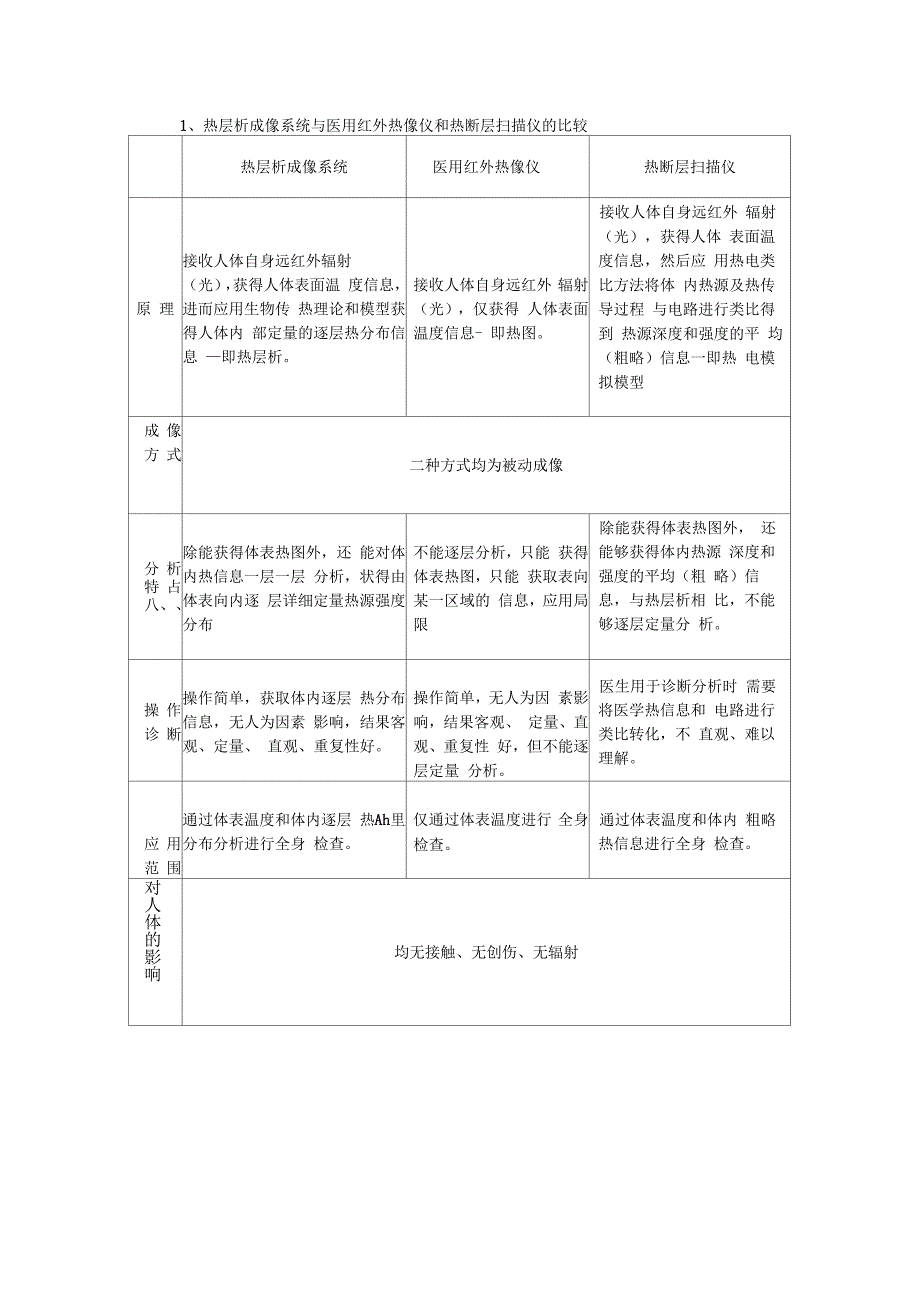

1、1、热层析成像系统与医用红外热像仪和热断层扫描仪的比较热层析成像系统医用红外热像仪热断层扫描仪原 理接收人体自身远红外辐射 (光),获得人体表面温 度信息,进而应用生物传 热理论和模型获得人体内 部定量的逐层热分布信息 即热层析。接收人体自身远红外 辐射(光),仅获得 人体表面温度信息- 即热图。接收人体自身远红外 辐射(光),获得人体 表面温度信息,然后应 用热电类比方法将体 内热源及热传导过程 与电路进行类比得到 热源深度和强度的平 均(粗略)信息一即热 电模拟模型成 像 方 式二种方式均为被动成像分 析 特 占 八、除能获得体表热图外,还 能对体内热信息一层一层 分析,状得由体表向内逐
2、层详细定量热源强度分布不能逐层分析,只能 获得体表热图,只能 获取表向某一区域的 信息,应用局限除能获得体表热图外, 还能够获得体内热源 深度和强度的平均(粗 略)信息,与热层析相 比,不能够逐层定量分 析。操 作 诊 断操作简单,获取体内逐层 热分布信息,无人为因素 影响,结果客观、定量、 直观、重复性好。操作简单,无人为因 素影响,结果客观、 定量、直观、重复性 好,但不能逐层定量 分析。医生用于诊断分析时 需要将医学热信息和 电路进行类比转化,不 直观、难以理解。应 用 范 围通过体表温度和体内逐层 热Ah里分布分析进行全身 检查。仅通过体表温度进行 全身检查。通过体表温度和体内 粗略热

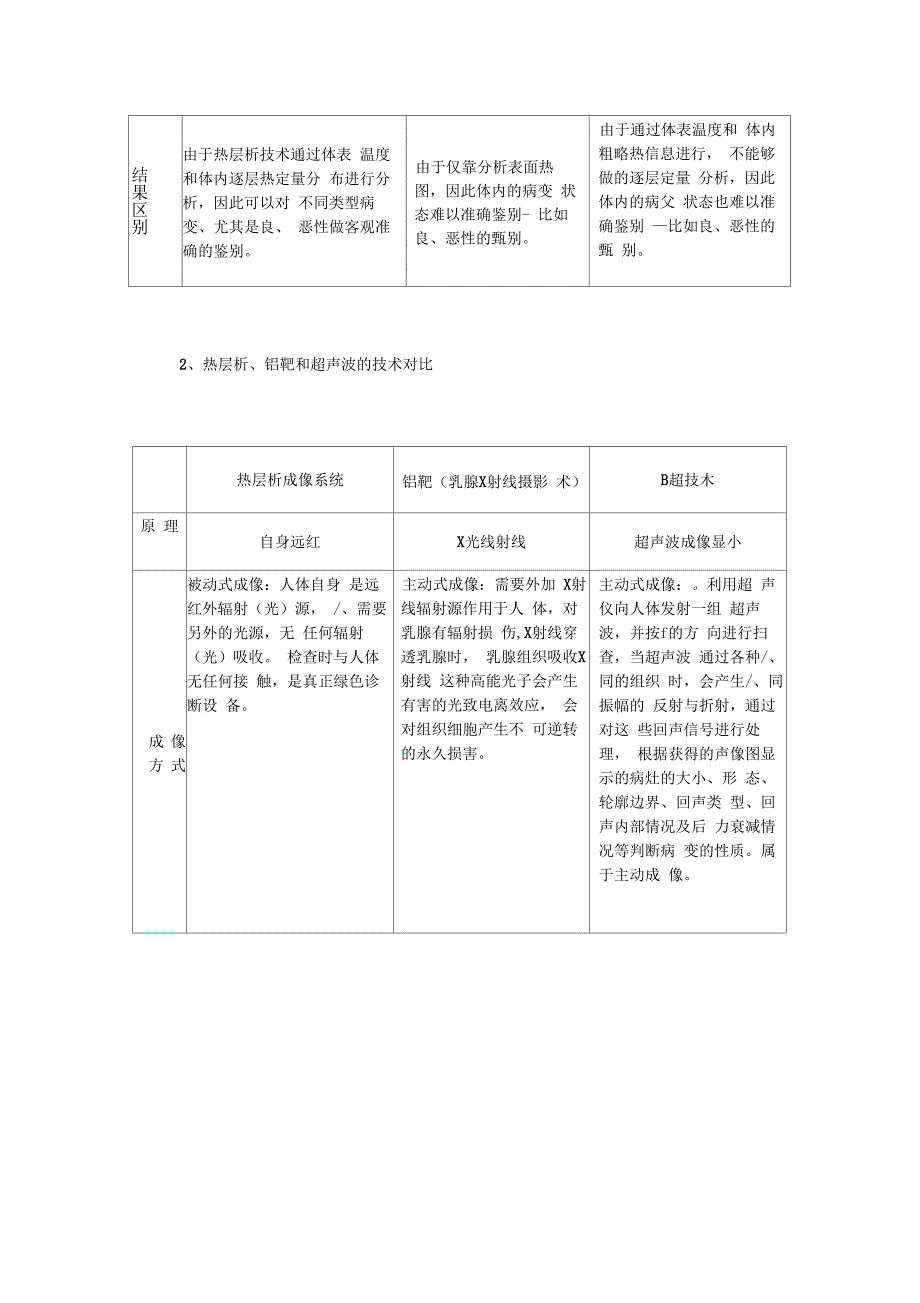

3、信息进行全身 检查。对人体的影响均无接触、无创伤、无辐射结果区别由于热层析技术通过体表 温度和体内逐层热定量分 布进行分析,因此可以对 不同类型病变、尤其是良、 恶性做客观准确的鉴别。由于仅靠分析表面热 图,因此体内的病变 状态难以准确鉴别- 比如良、恶性的甄别。由于通过体表温度和 体内粗略热信息进行, 不能够做的逐层定量 分析,因此体内的病父 状态也难以准确鉴别 比如良、恶性的甄 别。2、热层析、铝靶和超声波的技术对比热层析成像系统铝靶(乳腺X射线摄影 术)B超技木原 理自身远红X光线射线超声波成像显小成 像 方 式被动式成像:人体自身 是远红外辐射(光)源, /、需要另外的光源,无 任何辐
4、射(光)吸收。 检查时与人体无任何接 触,是真正绿色诊断设 备。主动式成像:需要外加 X射线辐射源作用于人 体,对乳腺有辐射损 伤,X射线穿透乳腺时, 乳腺组织吸收X射线 这种高能光子会产生 有害的光致电离效应, 会对组织细胞产生不 可逆转的永久损害。主动式成像:。利用超 声仪向人体发射一组 超声波,并按f的方 向进行扫查,当超声波 通过各种/、同的组织 时,会产生/、同振幅的 反射与折射,通过对这 些回声信号进行处理, 根据获得的声像图显 示的病灶的大小、形 态、轮廓边界、回声类 型、回声内部情况及后 力衰减情况等判断病 变的性质。属于主动成 像。机理热层析成像属于功能学 成像,一般情况下,

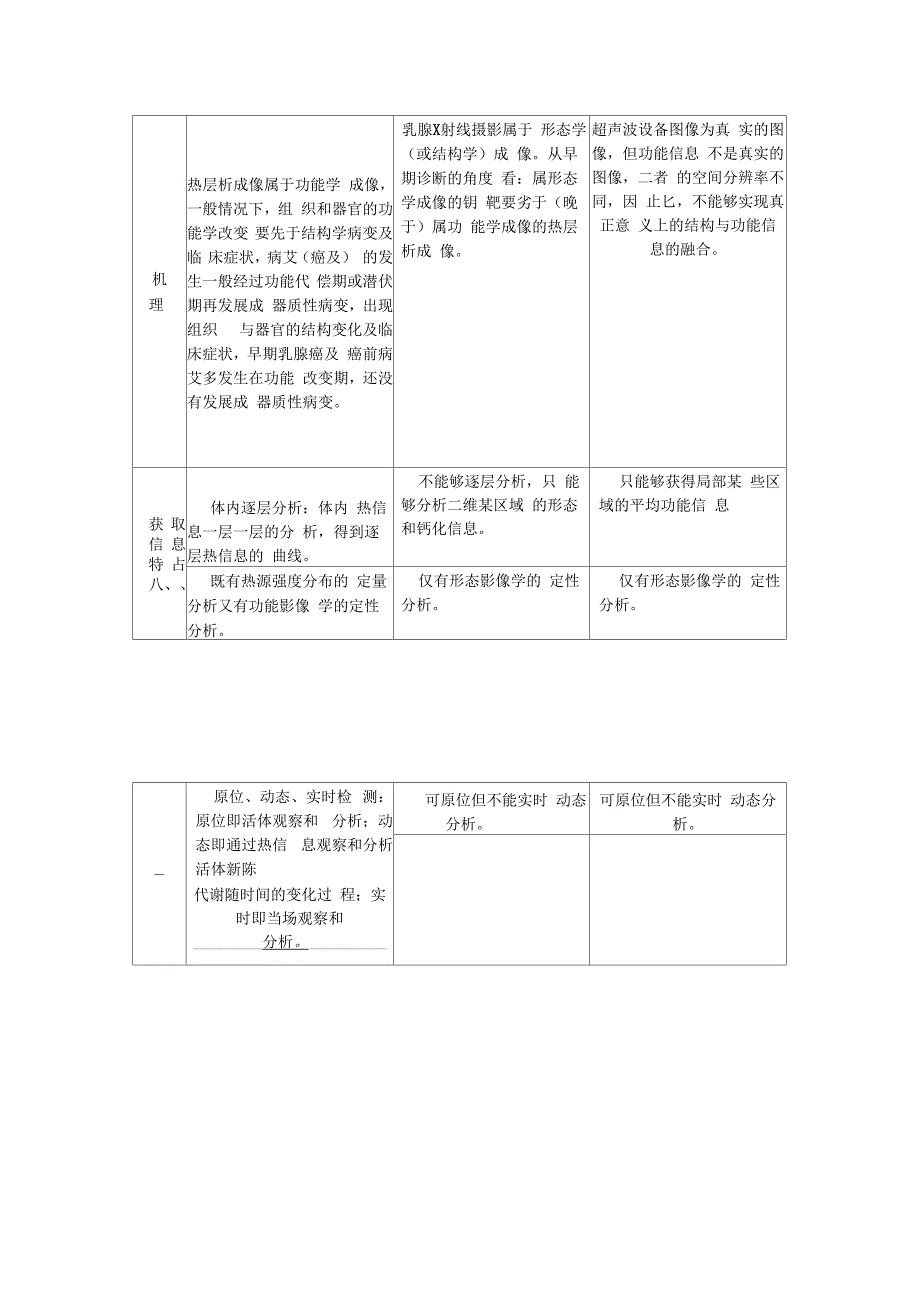

5、组 织和器官的功能学改变 要先于结构学病变及临 床症状,病艾(癌及) 的发生一般经过功能代 偿期或潜伏期再发展成 器质性病变,出现组织 与器官的结构变化及临 床症状,早期乳腺癌及 癌前病艾多发生在功能 改变期,还没有发展成 器质性病变。乳腺X射线摄影属于 形态学(或结构学)成 像。从早期诊断的角度 看:属形态学成像的钥 靶要劣于(晚于)属功 能学成像的热层析成 像。超声波设备图像为真 实的图像,但功能信息 不是真实的图像,二者 的空间分辨率不同,因 止匕,不能够实现真正意 义上的结构与功能信 息的融合。获 取 信 息 特 占 八、体内逐层分析:体内 热信息一层一层的分 析,得到逐层热信息的 曲
6、线。不能够逐层分析,只 能够分析二维某区域 的形态和钙化信息。只能够获得局部某 些区域的平均功能信 息既有热源强度分布的 定量分析又有功能影像 学的定性分析。仅有形态影像学的 定性分析。仅有形态影像学的 定性分析。原位、动态、实时检 测:原位即活体观察和 分析;动态即通过热信 息观察和分析活体新陈代谢随时间的变化过 程;实时即当场观察和 分析。可原位但不能实时 动态分析。可原位但不能实时 动态分析。诊 断 周 期热成像技木应用于临床 诊断已经被全世界所有 国家所接受,包括西方 发达国家,在临床诊断 方面有其它设备不可取 代的作用,已经通过美 国FDA认证,热层析成 像系统是在热成像技术 的原理
7、基础上发展和创 新的X代热诊断技 术。铝靶是一种常规乳腺 影像学检查手段。在发现对诊断乳腺癌具有 重要价值的局部钙化 信息;判断处于退化、萎缩期患者乳腺月中块 性质;通过乳导管造影 摄片诊断早期乳腺癌、 导管内乳头状瘤、导管 扩张与导管炎等方面具有f优势。在临床上,对乳腺囊 月中、脓月中及囊性增生症 的诊断具有比较比较 优势。操 作 诊 断设备操作非常简单,检 查时与病人无任何接 触,病人无不适感。设备操作复杂,检查时 乳腺被挤压造成不适 和疼痛操作相对较繁杂,对较 小的实性包块的良、恶 性判别较难掌握。缶息的获取和分析无人 为因素的影响,结果客 观、定量、直观、重复 性好。依靠影像特征进行诊
8、 断,主观和人为因素 多,较大地依赖医生的 诊断技术和水平。依靠影像特征进行诊 断,主观和人为因素 多,较大地依赖医生的 诊断技术和水平。无任何检查盲区。存在检查的盲区(如腋 窝、小乳房、靠胸壁附 近组织)。对 人 体 的 影 像因为无辐射损伤适合于 临床检查、体检和普查。因为有辐射损伤仅适 _ 合于临床检查。不适合于全身体检。适合于各个年龄段的女 性。因为有辐射损伤仅适 合于3540岁以上的 人群和非致密型乳腺, 中国妇女属致密型乳 腺,由于吸收射线多所 以辐射损伤更大。使用应用范围:除特别适宜应用范围:仅局限于乳范乳腺疾病的诊断外。腺疾病的临床诊断。围热层析和CT的技术对比热层析成像系统C
9、T被动式成像:人体自身是远红外辐射(光)源,不需要另外的光源,无任何 辐射(光)吸收。检查时与人体无任何 接触,是真正绿色诊断设备。主动式成像:需要外加X射线辐射源作 用于人体,对乳腺有辐射损伤,X射线 穿透乳腺时,乳腺组织吸收X射线这种 高能光子会产生有害的光致电离效应, 会对组织细胞产生不可逆转的永久损 害。CT的X射线剂量比铝靶还要大。热层析成像属于功能学成像,一般情况 下,组织和器官的功能学改变要先于结 构学病艾及临床症状,病艾(癌艾)的 发生一般经过功能代偿期或潜伏期再 发展成器质性病变,出现组织与器官的 结构变化及临床症状,早期乳腺癌及癌 前病艾多发生在功能改发期,还没有发 展成器
10、质性病变。乳腺X射线摄影属于形态学(或结构学) 成像。从早期诊断的角度看:属形态学 成像的CT要劣于(晚于)属功能学成 像的热层析成像。体内逐层分析:体内热信息一层一层的 分析,得到逐层热信息的曲线。既有热源强度分布的定量分析又有功 能影像学的定性分析。仅有形态影像学的定性分析。原位、动态、实时检测:原位即活体观 察和分析;动态即通过热信息观察和分 析活体新陈代谢随时间的变化过程; 实 时即当场观察和分析。可原位但不能实时动态分析。热成像技术应用于临床诊断已经被全 世界所有国家所接受,包括西方发达国 家,在临床诊断方面有其它设备不可取 代的作用,已经通过美国FDA认证,热 层析成像系统是在热成
11、像技术的原理 基础上发展和创新的尸代热诊断技 术。在临床上,乳腺常规检查手段一般为钥 靶、超声、核磁共振及热层析,CTM 用的很少。设备操作非常简单,检查时与病人无任 何接触,病人无不适感。缶息的获取和分析无人为因素的影响, 结果客观、定量、直观、重复性好。依靠影像特征进行诊断,主观和人为因 素多,较大地依赖医生的诊断技木和水 平。无任何检查盲区。因为无辐射损伤适合于临床检查、 体检和普查。因为有辐射损伤仅适合于临床检查。适合于各个年龄段的女性。因为有辐射损伤仅适合于 3540岁以 上的人群和非致密型乳腺,中国妇女属 致密型乳腺,由于吸收射线多所以辐射 损伤更大。应用范围:除特别适宜乳腺疾病的诊断 外。还可用于全身检查。应用范围:不常用于乳腺检查。
