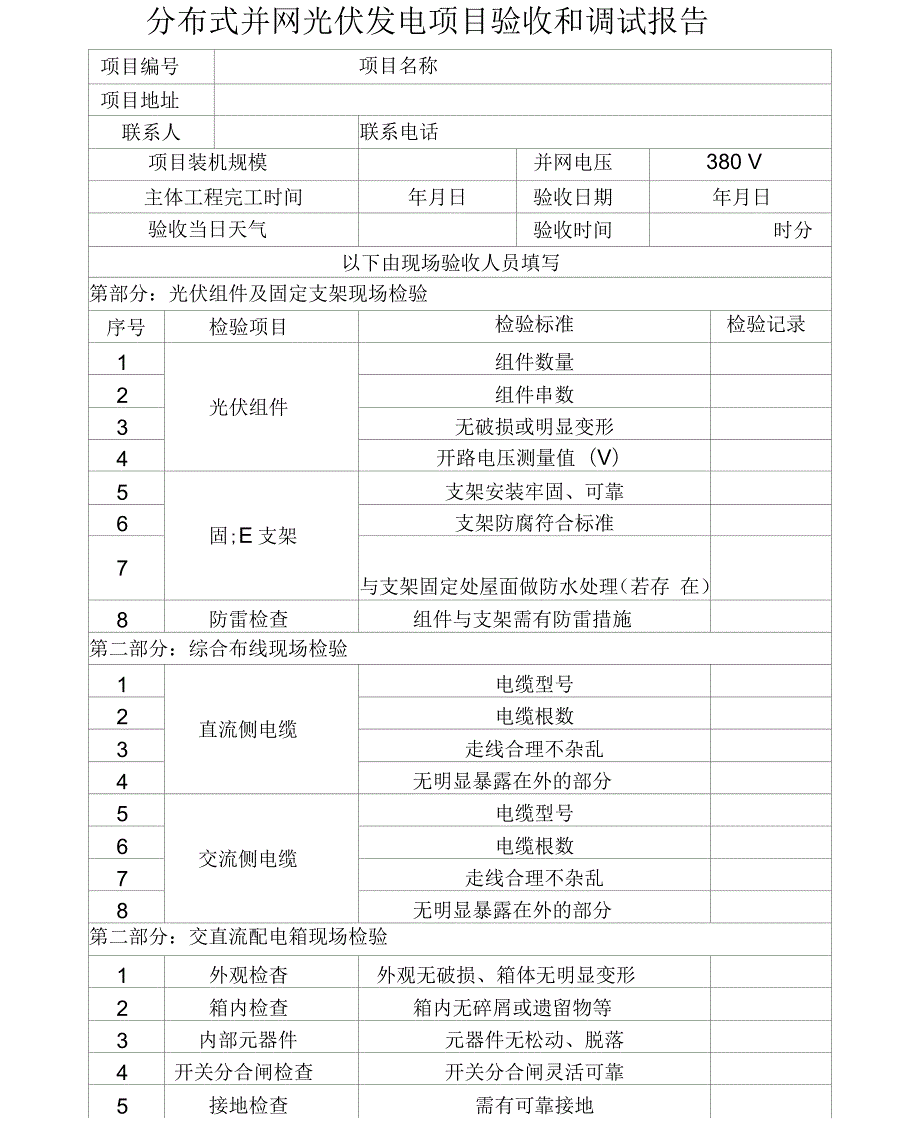

1、分布式并网光伏发电项目验收和调试报告项目编号项目名称项目地址联系人联系电话项目装机规模并网电压380 V主体工程完工时间年月日验收日期年月日验收当日天气验收时间时分以下由现场验收人员填写第部分:光伏组件及固定支架现场检验序号检验项目检验标准检验记录1光伏组件组件数量2组件串数3无破损或明显变形4开路电压测量值(V)5固;E支架支架安装牢固、可靠6支架防腐符合标准7与支架固定处屋面做防水处理(若存 在)8防雷检查组件与支架需有防雷措施第二部分:综合布线现场检验1直流侧电缆电缆型号2电缆根数3走线合理不杂乱4无明显暴露在外的部分5交流侧电缆电缆型号6电缆根数7走线合理不杂乱8无明显暴露在外的部分第

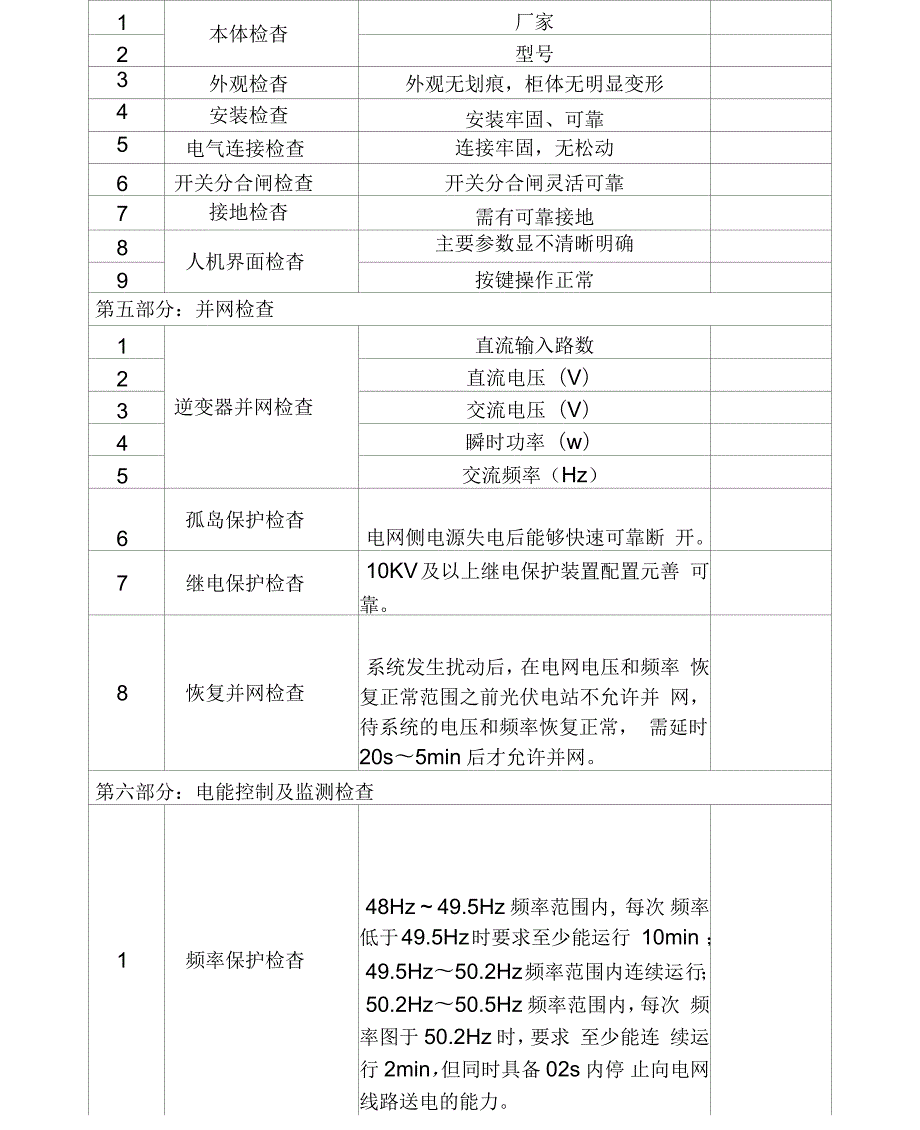

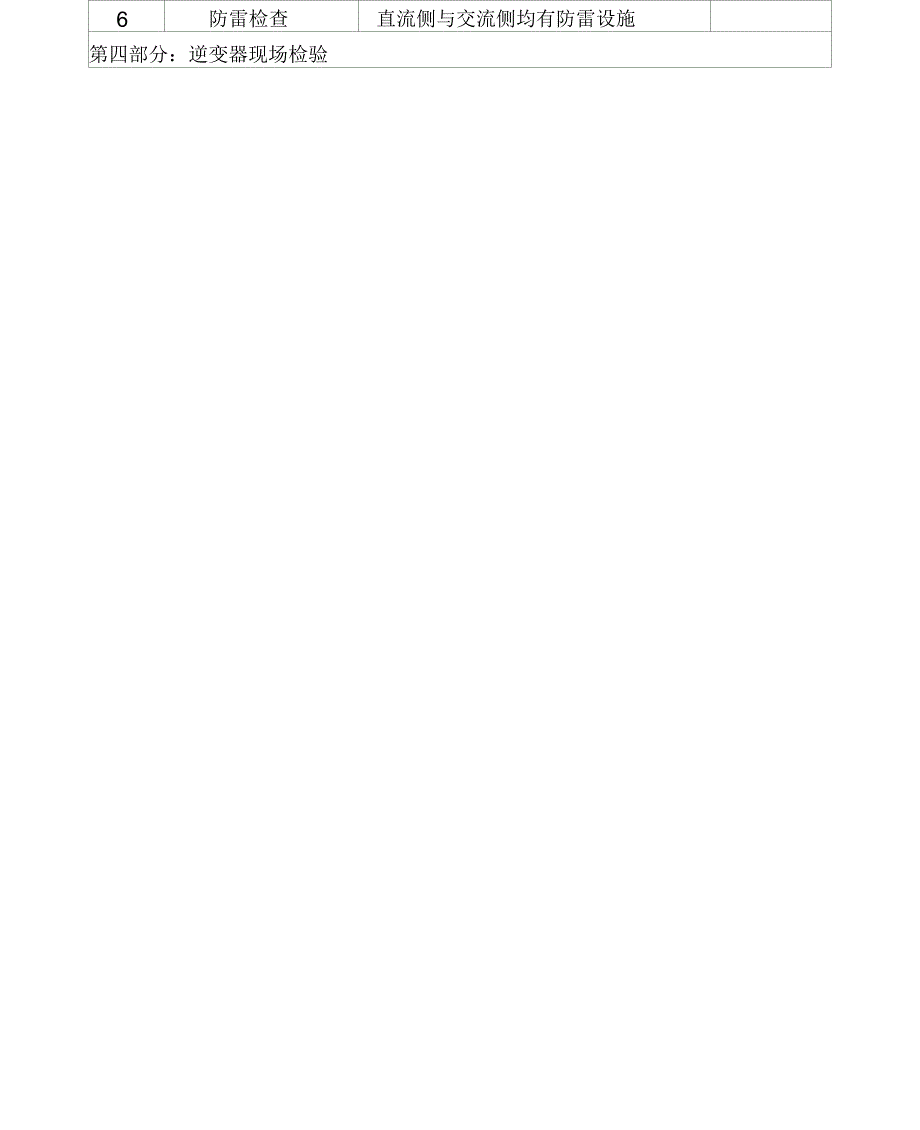

2、二部分:交直流配电箱现场检验1外观检杳外观无破损、箱体无明显变形2箱内检查箱内无碎屑或遗留物等3内部元器件元器件无松动、脱落4开关分合闸检查开关分合闸灵活可靠5接地检查需有可靠接地6防雷检查直流侧与交流侧均有防雷设施第四部分:逆变器现场检验1本体检杳厂家2型号3外观检杳外观无划痕,柜体无明显变形4安装检查安装牢固、可靠5电气连接检查连接牢固,无松动6开关分合闸检查开关分合闸灵活可靠7接地检杳需有可靠接地8人机界面检杳主要参数显不清晰明确9按键操作正常第五部分:并网检查1逆变器并网检查直流输入路数2直流电压(V)3交流电压(V)4瞬时功率(w)5交流频率(Hz)6孤岛保护检杳电网侧电源失电后能够

3、快速可靠断 开。7继电保护检杳10KV及以上继电保护装置配置元善 可靠。8恢复并网检查系统发生扰动后,在电网电压和频率 恢复正常范围之前光伏电站不允许并 网,待系统的电压和频率恢复正常, 需延时20s5min后才允许并网。第六部分:电能控制及监测检查1频率保护检杳48Hz 49.5Hz频率范围内,每次 频率低于49.5Hz时要求至少能运行 10min ;49.5Hz50.2Hz频率范围内连续运 行;50.2Hz50.5Hz频率范围内,每次 频率图于50.2Hz时,要求 至少能连 续运行2min,但同时具备02s内停 止向电网线路送电的能力。2电压保护检杳正常运行的并网点电压最低限值为 90%额

4、定电压;并网点电压跌至20%额定电压 时,能够保证不脱网连续运行1s ;并网点电压在发生跌落后3s内能够 恢复到额定电压的90%时,能够保证 不脱网连续运行。3无功控制检查具有调节无功功率、补偿设备投入量 及升压变变比的能力。光伏电站功率 因数在-0.98+0.98范围连续可调。4电能质量监测装置 检杳配置电能质量监测设备,实时监测的 光伏电站电能质量(谐波、波形畸变、 直流分量、电压偏差、电压不平衡度、 电压波动和闪变等)符合国网技术 规定,并按照调度要求上传有关信 息。5调度通信检查双通道接入,传输的信息满足省、地 调要求。项目负责人:施工人员:验收结论:客户签字:告知事项:本表1式2份,双方各执1份
